Самолет Ил-62 стал последним самолетом, созданным от эскизного проекта опытного образца до целого ряда модификаций под руководством Генерального конструктора СВ. Ильюшина. С 1970 г., с уходом на пенсию СВ. Ильюшина, возглавил фирму и был назначен Генеральным авиационным конструктором Г.В. Новожилов, бывший первый заместитель ОКБ.

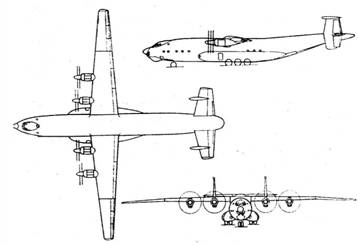

ТРАНСПОРТНЫЙ САМОЛЕТ АН 22 «АНТЕЙ»

В 1965 году на Парижской авиационной выставке демонстрировался Ан-22 «Антей» – крупнейший транспортный самолет мира того времени.

Ан-22 «Антей» отнял у Ту-114 славу самого большого гражданского самолета мира.

Первый полет опытного самолета Ан-22 «Антей» состоялся 27 февраля 1965 года. Впервые его поднял в небо экипаж в составе командира летчика-испытателя Ю.В. Курли-на, второго пилота В.И. Терского, штурмана П.С. Кошкина, ведущего инженера по эксплуатации А.П. Эскина, бортинженера В.М. Воротникова, радиста Н.Ф. Дробышева, инженера-электрика М.П. Раченко, ведущего инженера по летным испытаниям В.Н. Шаталова.

Ан-22 «Антей» выполнен по классической схеме с высокорасположенным крылом. Особенностями конструкции Ан-22 «Антей» является двухкилевое оперение, в хвостовой части фюзеляжа диаметром 6 м находится грузовой люк размером 4,4 х 16 м.

Герметизированная грузовая кабина самолета напоминает спортивный зал. Размер грузовой кабины: ширина 4,4 м, длина 32,7 м, высота 4,4 м. «Антей» может вместить в свое чрево и перебросить на тысячи километров суда на подводных крыльях, автобусы, железнодорожные вагоны, подъемные краны.

Шасси – трехопорные. Носовая опора – двухколесная. Основные шасси Ан-22 имеет 12 колес высотой в рост человека. Шасси убирается в специальные отсеки фюзеляжа и обтекателей, закрывающиеся створками.

Самолет Ан-22 имеет тщательно продуманную систему погрузки и выгрузки. Нижняя створка грузового люка «Антея» легко превращается в грузовой кран, мошные гидравлические подъемники позволяют зафиксировать ее в любом нужном положении.

Ан-22 «Антей» оснащен четырьмя турбовинтовыми двигателями НК-12МА по 15 000 л.с. каждый конструкции Н.Д. Кузнецова с воздушными соосными четырехлопаст-ными винтами АВ-90 диаметром 6,2 м (передний вращается вправо, задний – влево) и турбостартерами ТС-12МА. Каждый двигатель имеет независимую топливную систему, но при помощи дополнительных кранов можно осуществлять различные варианты перекрестного питания из любой группы топливных баков. Горючее заливается в 40 баков, размещенных в центроплане, обтекателях шасси и консолях крыла.

Ан-22 имеет взлетную массу 226 тонн, способен перевозить без посадки 60 тонн полезной нагрузки.

Ан-22 «Антей» был первым в мире широкофюзеляжным самолетом. В пассажирском варианте «Антей» смог бы взять на борт 720 человек – примерно столько, сколько перевозит дальний пассажирский железнодорожный состав. Эта громадина поднимается в воздух, пробежав по взлетной полосе всего лишь 1100-1300 м. Такой короткий разбег возможен благодаря большому запасу тяги двигателей и мощным двухщелевым закрылкам. А воздушные тормоза и реверс винтов позволяют ему при посадке пробегать всего 800 м. Ан-22 «Антей» может эксплуатироваться даже с грунтовых аэродромов. Потребная длина ВПП – 2400 м.

На Ан-22 установлено более 40 мировых рекордов. Особенно велики возможности такого большого воздушного «грузовика», как Ан-22, на Крайнем Севере и в Сибири, где громадные пространства заболоченных тундр и лесов делают железнодорожные и автомобильные перевозки чересчур дорогими. Самолеты Ан-22 обеспечивали круглосуточную перевозку крупногабаритных агрегатов и механизмов, тяжелой транспортной техники и даже отдельных домов. Когда тюменским нефтяникам потребовалось доставить мощные газотурбинные электроагрегаты на Самотлорское месторождение, самолеты Ан-22 садились на заснеженную взлетно-посадочную полосу длиной около 1500 м. Из Ленинграда на мыс Шмидта самолетом Ан-22 «Антей» был доставлен дизель массой 45 тонн для местной электростанции. Подобных примеров уникальной грузоподъемности на счету Ан-22 числится немало.

ОСНОВНЫЕ ДАННЫЕ АН-22 «АНТЕЙ»

Максимальная взлетная масса, кг 226 000

Нормальная взлетная масса, кг 205 000

Масса пустого самолета, кг 1 18 727 Масса коммерческой нагрузки, кг:

– нормальная 40 000

– максимальная 60 000 Максимальная масса топлива, кг 96 000 Скорость, км/час:

– максимальная 650

– крейсерская 580

– отрыва 255

– посадочная 240 Практический потолок, м 9000 Дальность полета с нормальной нагрузкой, км 5225 Перегоночная дальность, км 8500 Длина самолета, м 57,31 Размах крыла, м 64,40 Площадь крыла, м 34,50 Высота самолета, м 12,54 Диаметр фюзеляжа, м 6 Размеры грузовой кабины, м:

– длина 33,0

– ширина 4,4

– высота 4,4 Длина разбега, м 1460 Длина пробега, м 1040 Экипаж, чел. 6

Первый серийный самолет Ан-22 «Антей» изготовили в 1966 г. на Ташкентском авиационном заводе им. В.П. Чкалова. Самолет строился серийно до 1975 года, было построено более 60 машин.

Подобный Ан-22 в 60-х годах в ОКБ Г.М. Бериева разрабатывался проект транспортного самолета Бе-16 с четырьмя ТВД НК-12М взлетной мощностью по 15 000 л.с. Самолет мог поднимать до 60 тонн груза, взлетный вес составлял 173 тонны. Крейсерская скорость – 650 км/час. Дальность полета – 5500 км.

Данный проект не был реализован.

В 60-х годах в ОКБ СВ. Ильюшина велись разработки транспортного самолета Ил-60 с четырьмя турбовинтовыми двигателями мощностью по 8500 л.с. Взлетный вес самолета 124,2 тонны, предназначен для перевозки груза 40 тонн на дальность 3600 км или 10 тонн на дальность 8700 км в грузовой кабине с размерами 4 х 4 х 30 метров.

Данный проект не был реализован, в конкурсе предпочтение было отдано самолету Ан-22.

В 60-х годах в ОКБ В.М. Мясищева был разработан проект транспортного самолета М-26 с четырьмя турбореактивными двигателями РД-7 с тягой по 12 000 кг. Самолет мог поднимать 40 тонн груза, взлетный вес составлял 145 тонн. Крейсерская скорость – 700 км/час. Дальность полета – 3500 км. Длина самолета – 46 м, размах крыла – 54 м и высота самолета -14 м.

Данный проекг также не был реализован.

СРЕДНЕМАГИСТРАЛЬНЫЙ ПАССАЖИРСКИЙ САМОЛЕТ ИЛ 72

В 1964-1965 гг. в ОКБ СВ. Ильюшина велась работа по созданию проекга среднемагистрального пассажирского самолета с тремя турбореактивными двигателями Аи-35 в хвостовой части самолета на 159 мест. Проект имел обозначение Ил-72. Работы были прекращены в 1965 г. в связи с началом работ над проектом ближнемагистрального пассажирского самолета Ил-74 на 120-144 места с тремя турбовентиляторными двигателями Д-30И со взлетной тягой 6800 кг и расположенными в хвостовой части фюзеляжа. Самолет Ил-74 предназначался для замены Ту-104, Ан-10 и Ил-18. Но вскоре работы были прекращены в связи с принятием решения о разработке проекта Ту-154 в ОКБ АН. Туполева. Проект Ту-154 наиболее полно отвечал требованиям эксплуатации на 70-80-е годы и вобрал в себя все передовое, что было на тот период в теории и практике отечественного самолетостроения.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ИЛ-72 (ПРОЕКТ)

Максимальная взлетная масса, кг 69 000-73 000

Масса снаряженного самолета, кг 35 600

Масса коммерческой нагрузки, кг 14 000

4 исло пассажирских мест, чел. 159

Дальность полета, км 3000-4800

Крейсерская скорость, км/час 850-900

Высота полета, м 11 000

Максимальный запас топлива, кг 28 000

Экипаж, чел. 4-5

Потребная длина ВПП, м 1930

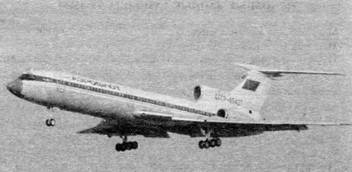

СРЕДНЕМАГИСТРАЛЬНЫЙ ПАССАЖИРСКИЙ САМОЛЕТ ТУ-154 И ЕГО МОДИФИКАЦИИ

Ощутимым шагом вперед для нашей гражданской авиации стал среднемагистральный пассажирский самолет А.Н. Туполева Ту-154. Как и у Ил-62, двигатели этой машины расположены сзади, но их не четыре, а три, причем третий вмонтирован в килевую часть хвостового оперения, а два на пилонах. Двигатели на Ту-154 стоят конструкции Н.Д. Кузнецова Н К-8-2 с тягой по 9500 кг.

Заднее расположение двигателей снизило шум в кабине, разговаривать в ней можно было, не напрягая голоса. Внутренняя отделка кабины была проста и изящна, удовлетворяла самым требовательным вкусам.

Для самолета была принята классическая схема со стреловидным (35е) низкорасположенным крылом, стреловидным оперением с Т-образным расположением стабилизатора и ставшей классической на самолетах «Ту» компоновкой шасси с уборкой основных опор в специальные гондолы на крыле.

Фюзеляж Ту-154 – типа полумонокок круглого сечения. Носовая и средняя части, в которых размещены кабина экипажа и два пассажирских салона, представляют собой одну полностью герметизированную кабину, разделенную лишь легкими перегородками.

Пилотажно-навигационное, радиосвязное и радиолокационное оборудование обеспечивает полет в сложных метеоусловиях и автоматический заход на посадку по 1-й категории ИКАО.

Самолет может эксплуатироваться с минимальным составом экипажа из двух пилотов и бортинженера. В кабине экипажа предусмотрены два дополнительных места для штурмана и бортрадиста. Обслуживающий персонал состоит из шести бортпроводников.

В пассажирском салоне, в зависимости от компоновки, могут размещаться до 164 пассажиров. Объем фюзеляжа превышает 163 м3. Наружный диаметр его поперечного сечения – 3,8 м. Ширина пассажирского салона – 3,5 м, высота – 2,2 м.

В хвостовой негерметичной части фюзеляжа находится грузовое помещение, средний двигатель и вспомогательная силовая установка.

Первый полет опытного самолета Ту-154 состоялся 3 октября 1968 года. Машину поднял в воздух экипаж в составе командира корабля Ю.В. Сухова, второго пилота Н.Н. Харитонова, бортинженера В.И. Евдокимова. На борту находились также ведущий инженер по испытаниям Л .А. Юмашев, экспериментатор Ю.Г. Ефимов и бортэлектрик Ю.Г. Кузьменко.

В разное время в испытаниях самолета Ту-154 участвовали экипажи, которые возглавляли летчики-испытатели:

СТ. Агапов, В.П. Борисов, И.К. Ведерников, Б.И. Веремей, Е.А. Горюнов, Н.Е. Кульчитский, В.М. Матвеев, А.И. Тала-лакин, В.И. Шкатов.

В ходе первого этапа испытаний в 1969 году опытный самолет Ту-154 демонстрировался на Международном аэрокосмическом салоне в Ле Бурже (Франция). Ту-154 стал сенсацией салона. Лайнер удивил многих, продемонстрировав отличные свойства: короткий разбег при взлете и малый пробег при посадке. Его три двигателя, размещенные в хвостовой части фюзеляжа, создавали при взлете значительно меньше шума, чем двигатели других машин, хотя размеры и вес самолета были внушительными. Познакомившись с авиационной техникой на салоне, представитель английской фирмы «БАК» господин Роудз высказал мнение, что «из новых самолетов наиболее конкурентоспособным на мировом рынке будет Ту-154…».

Ту-154 от своих реактивных предшественников унаследовал лучшие качества: скорость ТУ-104, дальность Ил-18, взлетно-посадочные характеристики Ан-10. В то же время он обладал высокой экономичностью, которая в перспективе на 10-15 лет опередила уровень рентабельности воздушных перевозок.

Первая серийная машина взлетела в 1970 году. На трассы Аэрофлота лайнер Ту-154 вышел вначале 1972 года.

Свой первый регулярный рейс с пассажирами по маршруту Москва – Минеральные Воды самолет Ту-154 совершил в день 49-й годовщины Аэрофлота – 9 февраля 1972 года, доставив 160 пассажиров менее чем за два часа. Рейс выполнил экипаж в составе командира корабля Е.И. Багмута, второго пилота А.В. Алимова, штурмана В.А. Самсонова и бортинженера С.С. Сердюка.

С февраля 1972 г. Ту-154 начал полеты по трассе Москва – Симферополь, а 15 января 1973 г. этот самолет вышел на трассу Москва – Челябинск. В октябре 1974 г. на самолете Ту-154 Западно-Сибирского управления ГА открылось регулярное пассажирское движение Новосибирск – Москва. Новосибирск (Толмачево) стал вторым после Внуково аэропортом, где Ту-154 получил постоянную прописку.

Хотя для перевозки почты из Москвы в Тбилиси, Минеральные Воды, Сочи и Симферополь самолет Ту-154 начал использоваться еще в 1971 году.

Почти одновременно с начала внедрения на линиях Аэрофлота в конструкцию самолета были внесены некоторые изменения. Так появилась модификация Ту-154А. Отличие от предшественника состояло в замене двигателей НК-8-2 на более мощные НК-8-2У. С 1974 г. выпустили 78 Ту-154А. В дальнейшем все выпущенные Ту-154А переоборудовали в Ту-154Б.

Наиболее массовой модификацией самолетов стал вариант Ту-154Б, выпущенный в 1974 году.

Ту– 154Б выпускались в двух основных туристических вариантах на 152 и 144 места с дополнительными гардеробами. Проработали также компоновки на 138 и 146 мест, получившиеся за счет снятия перегородок и гардеробов.

Для дальнейшего повышения эффективности авиаперевозок освоили производство Ту-154Б-1, рассчитанного на 160-169 пассажиров, и его конвертируемой версии в экономическом классе на 180 мест под обозначением Ту-154Б-2.

Всего с 1975 г. до момента прекращения серийного выпуска в середине 80-х годов было выпущено 486 самолетов в трех вариантах: Ту-154Б, Ту-154Б-1 и Ту-154Б-2.

Развитием Ту-154 Б стал самолет Ту-154М с новой силовой установкой, состоящей из трех турбовентиляторных двигателей Д-ЗОКУ-154 II серии пермского МКБ П.А. Соловьева с тягой по 10 500 кг. Благодаря такой же, как и двигатели Н.Д. Кузнецова, тяге, новые двигатели отличаются значительно лучшей топливной эффективностью: их удельный расход на большинстве режимов на 10 процентов меньше, чем у двигателей НК-8. Благодаря этому дальность полета Ту-154 М с одинаковой коммерческой нагрузкой увеличилась на 1000 километров. Компоновка пассажирских салонов самолета Ту-154 М выполнялась в следующих вариантах: в экономическом классе на 176 пассажирских мест, в туристическом классе на 164 места.

Работы по Ту-154М начались в 1977-1978 годах. Прототип самолета с Д-ЗОКУ-154 начал летать в 1980 году. Его впервые поднял экипаж летчика-испытателя СМ. Антонова. 16 июля 1984 года экипаж, возглавляемый летчиком-испытателем А.И. Талалакиным, совершил полет на первой серийной машине Ту-154М, вскоре началось полномасштабное производство новой модификации. На начало 1996 года на серийном заводе в Самаре было построено более 300 самолетов Ту-154М, из них около 100 было поставлено на экспорт.

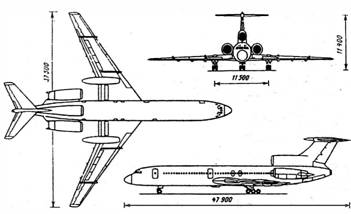

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ТУ-154М

Максимальная взлетная масса, кг 100 000

Максимальная посадочная масса, кг 78 500

Масса снаряженного самолета, кг 59 000

Масса коммерческой нагрузки, кг 18 000

Максимальный запас топлива, кг 39 750

Крейсерская скорость, км/час 850-935

Посадочная скорость, км/час 270 Дальность полета, км 3800-6600 Высота полета, м 11 000– 1 2 000 Максимальное количество пассажирских

мест, чел. 176

Экипаж, чел. 4

Длина самолета, м 47,90

Высота самолета, м 11,40

Размах крыла, м 37,50

Площадь крыла, без наплыва, м2 180,01

Максимальный диаметр фюзеляжа, м 3,8 Размеры пассажирского салона, м:

– ширина 3,58

– высота 2,02 Потребная длина ВПП, м 2500

С 1981 года на базе самолета Ту-154Б стала серийно выпускаться грузовая модификация Ту-154С с двигателями НК-8-2У для перевозки 20 тонн различных грузов, загружаемых в его салон через грузовой люк размером 2,9x1,8 м в левом борту фюзеляжа. Кабина экипажа защищалась от перемещения грузов барьерной сеткой.

Серийное производство самолетов Ту-154 было налажено на Куйбышевском авиационном заводе в 1968 г. Всего на начало 90-х годов авиационный завод освоил производство 22 различных модификаций Ту-154. К 2000 году было построено 939 самолетов типа Ту-154 всех модификаций и вариантов, из которых 150 было экспортировано в 14 стран мира. С появлением модификации Ту-154М экспорт самолетов значительно расширился. Ту-154М эксплуатировался в Китае, на Кубе, в Иране, Польше, Болгарии, Чехии и в

Словакии, в Сирии. Большая часть самолетов Ту-154 М была продана в Китай.

Самолеты Ту-154 различных модификаций стали самым массовым самолетом авиакомпаний России и СНГ. Ту-154 – это самолет-«ширпотреб» в самом лучшем смысле слова. Он может летать везде без особых ограничений и возить всех. По России и за границу, в тропиках и в Арктике, через океан и пустыню. Самая короткая российская беспосадочная трасса на Ту-154 – Москва – Санкт-Петербург (650 км), самая длинная – Москва – Мирный (5230 км). Большинство областных центров России, Украины, Белоруссии, стран Средней Азии связаны между собой и столицами самолетами Ту-154, как наиболее всесторонне подходящими всем требованиям авиаперевозок.

На самолетах Ту-154 разных модификаций перевезено более одного миллиарда двухсот миллионов пассажиров. Самолеты Ту-154 провели в воздухе более 20 миллионов часов, совершив свыше 10 миллионов посадок. На их долю приходится более 40 процентов объема пассажирских перевозок.

На начало 1995 г. в гражданском воздушном флоте России находилось 537 самолетов Ту-154Б, 272 – Ту-154М, 11 «салонных» машин использовались в правительственном отряде. Ту-154 авиаторы справедливо называют «рабочей лошадкой»: этот самолет составляет основу парка российских авиакомпаний.

Несмотря на то что Ту-154 и его модификации сильно сократились в количестве в 2001 году, он продолжает оставаться наиболее «эксплуатируемым» пассажирским самолетом. Последняя модификация Ту-154М будет допущена к полетам на мировых трассах без ограничения по шумам не только после 1 апреля 2002 года, но и после 2006 г. Специалисты ЗАО «Авиакор – Авиационный завод» установили на авиалайнере Ту-154М звукопоглощающую аппаратуру, системы спутниковой навигации и предупреждения столкновения в воздухе. Небольшое количество Ту-154 используется в грузовом варианте, несколько самолетов – как летающие лаборатории для выполнения полетов по специальным программам.

В ОКБ в 1977 году рассматривался проект Ту-154Е по два двигателя Д-ЗОА, но дальнейшего развития не получил.

Ту-154МД – проект модификации Ту-154М с увеличенной взлетной массой, запасом топлива, улучшенной аэродинамикой крыла, сокращенной пассажировместимостью и доведенной до 6100 км практической дальностью полета с максимальной коммерческой нагрузкой. Проект развития не получил.

Ту-154М2 – проект модификации Ту-154М по два двигателя ПС-90А-154. По данной модификации в ОКБ было проведено предварительное проектирование, проект принят не был.

Ту-154МЗ – вариант Ту-154М2 с двигателями НК-93.

Ту-154-100 – серийная модификация Ту-154М, более ограниченная и более дешевая, чем Ту-154МД. Освоена в серии в Самаре.

Ту-154-20 – российский вариант административного самолета. Самолет создан на базе самолета Ту-154 путем укорочения фюзеляжа, доработки пилотажно-навигационного комплекса и пассажирского оборудования. Пассажирский VIP-салон рассчитан на 22 пассажира, скорость полета самолета составляет 960 км/час Авиакомпания «Пулково». Эксплуатация подтверждает экономическую целесообразность подобной модернизации.

СРЕДНЕМАГИСТРАЛЬНЫЙ ПАССАЖИРСКИЙ САМОЛЕТ ТУ-174

ОКБ им. А.Н. Туполева выступило с предложением создания удлиненной модификации серийного самолета Ту-154 за счет двух дополнительных фюзеляжных вставок до и за центропланом. Проект получил обозначение Ту-174. Силовую установку предполагалось перевести на новые, более экономичные двигатели Д-ЗОКУ. Пассажировместимость увеличилась до 224-230 человек, дальность полета определялась в 2200 км. Проект Ту-174 вписывался в градацию «среднего аэробуса», но без увеличения диаметра фюзеляжа. В данном случае элементы фюзеляжа были унифицированы с серийным Ту-154, что стало одним из крупных преимуществ проекта. Ту-174 приняли к дальнейшему проектированию, которое должно было быть закончено к 1973 г., а уже в 1974 г. машины предполагалось передать в эксплуатацию. Во второй половине 70-х годов начались предварительные проработки по модернизации серийных Ту-154 под двигатель Д-ЗОКУ-154, на этой работе сосредоточились и ОКБ, и серийный авиазавод. Работы по средне-магистральному пассажирскому самолету Ту-174 были свер-нугы.

СРЕДНЕМАГИСТРАЛЬНЫЙ ПАССАЖИРСКИЙ САМОЛЕТ ТУ-184

В классе самолета большой вместимости как основной вариант в начале 70-х годов ОКБ А.Н. Туполева предлагало создание самолета Ту-184 с тремя двигателями типа Д-18 со взлетной тягой 18 000-20 000 кг каждый. Крыло, шасси и оперение были унифицированы с самолета Ту-154. Фюзеляж – новый, диаметром 5,6 м. Самолет рассчитывался на перевозку 200-220 пассажиров на расстояние до 4500 км.

На базе самолета проекта Ту-184 за счет удлинения фюзеляжа (две вставки до и после центральной) ОКБ планировало получить среднемагистральный пассажирский самолет – «аэробус» Ту-194, рассчитанный на перевозку 320– 350 пассажиров на расстояние 2200 км.

Использование удлиненного фюзеляжа проекта средне-магистрального пассажирского самолета Ту-184 в сочетании скрыломТу-114и с четырьмя двигателями Д-18, размещенными на пилонах под крылом, позволяло получить дальне-магистральный пассажирский самолет Ту-214, предназначавшийся для замены в эксплуатации Ту-114. Проект предусматривал создание машины, способной перевозить 250-280 пассажиров на 6500 км.
