САМОЛЕТ-АМФИБИЯ БЕ-111

ТАНТК им Г.Н. Бериева ведет разработку легкого двух-двигательного самолета Бе-111, который предполагается выпускать на колесном и поплавковом шасси. Разработка самолета Бе-111 ведется на базе новых технологий. Бе-111 будут оснащаться как отечественными, так и зарубежными двигателями

МНОГОЦЕЛЕВОЙ САМОЛЕТ-АМФИБИЯ БЕ-112

В ТАНТК им. Г.М. Бериева разработан многоцелевой самолет-амфибия Бе-И 2. Он предназначен для грузо-пассажирских перевозок, санитарного и ветеринарного обеспечения дальних районов страны, обслуживания геологоразведочных партий, ледовой и промысловой разведки в море.

Салон самолета в пассажирском варианте выполнен герметичным. Самолет выполнен по нормальной схеме высоко-плана и имеет 2 киля с Т-образным оперением между килями (с консолями). Силовая установка из двух двигателей размещена на обоих килях с тянущими воздушными винтами.

Бе-112 может эксплуатироваться как с сухопутных аэродромов, так и с акваторий, оборудованных площадками для выхода на берег для заправки и технического обслуживания. В аэрогидродинамической компоновке лодки применена схема с широкой нормой и грузовой рампой, что позволяет расширить транспортные возможности самолета и упростить схему швартовки амфибии на неподготовленный берег.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА-АМФИБИИ БЕ-112

Максимальная взлетная масса, кг 11 000

Максимальная коммерческая нагрузка, кг 3000 Тип двигателя ТВД-1500 (PT6A-67R)

Количество двигателей, шт. 2

Мощность двигателя, л.с. 1500 (1424)

Крейсерская скорость, км/час 420

Дальность полета, км 800-1000

Количество пассажиров, чел. 27

Экипаж, чел. 2

Длина разбега, м 450-550

Длина самолета, м 16,50

Размах крыла, м 22,50

Высота самолета, м 5,30 Размеры грузовой кабины, м:

– длина 7,0

– ширина до 2,0

– высота до 1,0

В ТАНТК им. Г.М. Бериева совместно с проектно-конструкторским бюро «Рида», базирующимся в Жуковском, разрабатывается проект самолета-амфибии П-400 с двумя ТВД «Вальтер» M-601F на 19 пассажиров. Максимальная взлетная масса – 6600 кг, масса коммерческой нагрузки – 1800 кг. Крейсерская скорость – 420 км/час. Дальность полета – 500 км. Длина самолета – 16,0 м. Размах крыла – 19,5 м.

САМОЛЕТ ДЛЯ МЕСТНЫХ АВИАЛИНИЙ БЕ-32К И ЕГО МОДИФИКАЦИИ

В ТАНТК им. Г.М. Бериева на базе ранее созданного самолета для местных воздушных линий Бе-32 разработан самолет Бе-32К с двумя двигателями Пратт-Уитни РК6А-65В мощностью по 1100 л.с. и четырехлопастными винтами фирмы «Хертцелл».

Основной вариант самолета – пассажирский, вместимостью до 16 человек. Разработаны варианты Бе-32К для грузовых перевозок, транспортировки десантников, а также санитарный вариант. Возможно использование его для нужд лесоохранной организации, обслуживания геологоразведочных партий и различных экспедиций. В административном варианте, рассчитанном на транспортировку 7 человек, устанавливается буфет и комфортабельный интерьер.

Установленное на самолете навигационное и радиотехническое оборудование и эффективная противообледени-тельная система делают возможной эксплуатацию Бе-32К без ограничений практически в течение всего года.

Короткие дистанции взлета и посадки Бе-32 К, шасси высокой проходимости позволяют эффективно эксплуатировать его с грунтовых аэродромов и небольших асфальтированных площадок. Установка лыжного и поплавкового шасси расширит возможность его применения в Арктике и северных районах.

Первый полет самолета Бе-32К с двигателями РК6А-65В состоялся 15 августа 1995 г., его продемонстрировали летчики-испытятели.

В перспективе на самолет Бе-32 могут быть установлены российские двигатели ТВД-20 (2x1375 л.с.) и ТВД-1500 (2x1500 л.с).

Первоначально предполагалось, что серийное производство Бе-32А с отечественными турбовинтовыми двигателями ВК-1500, разработанными ГУП «Завод им. В.Я. Климова» мощностью по 1500 л.с, будет развернуто на Иркутском авиационном производственном объединении. В сентябре 1996 г. велись переговоры о серийном выпуске Бе-32К по российской лицензии в Румынии. Однако до настоящего времени выпуск Бе-32 так и не начат.

ОСНОВНЫЕ ДАННЫЕ БЕ-32К

Тип двигателя РК6А-65В

Взлетная мощность, л.с. 2x1100

Взлетная масса, кг 7300

Максимальная масса коммерческой нагрузки, кг 1900

Масса топлива, кг 1650

Максимальная крейсерская скорость, км/час 510

Экономическая скорость, км/час 370

Взлетная скорость, км/час 180

Посадочная скорость, км/час 170

Высота полета, м до 4200 Дальность полета, км 885-2050

Экипаж, чел. 2

Количество пассажиров, чел. 16

Длина самолета, м 15,70

Размах крыла, м 17,0

Площадь крыла, м2 32

Высота самолета, м 5,52 Размеры пассажирского салона, м:

– длина 6

– высота 1,82

– ширина 1,55 Размеры багажного отсека, м:

– объем, м3 1,33 Длина грузовой кабины в грузовом варианте, м 7,1 Длина разбега, м 430 Длина пробега, м 240 Потребная длина В П П, м 830

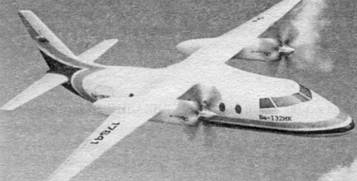

САМОЛЕТ РЕГИОНАЛЬНЫХ АВИАЛИНИЙ БЕ-132МК И ЕГО МОДИФИКАЦИИ

В ТАНТК им. Г.М. Бериева с 2000 г. ведутся проектные работы по самолету Бе-132МК для перевозки 26 пассажиров в герметичной кабине на региональных маршрутах в любых географических условиях, днем и ночью, в простых и сложных метеоусловиях. В основу концепции создания самолета заложены высокие эксплуатационные характеристики, надежность и большой ресурс. Кроме ТАНТК им. Г.М. Бериева, в проекте задействованы Иркутское АПО, Санкт-Петербургский моторостроительный завод, ОАО «Мотор-Сич» в Запорожье.

Аэродинамическая схема Бе-132МК является развитием схемы Бе-32К – высокоплана классической схемы с механизированным крылом среднего удлинения, двухщелевыми закрылками и трехопорным убирающимся шасси с носовой стойкой. Отличительная особенность – удлиненный фюзеляж с герметичной кабиной.

Самолет Бе-132МК оснащается двумя турбовинтовыми двигателями ВК-1500П совместного российско-украинского производства (ГУП «Завод им. В.Я. Климова» – ОАО «Мотор-Сич») взлетной мощностью по 1500 л.с, установлены флюгируемые реверсивные винты АВ-36 диаметром 2,65 м.

Кабина экипажа оборудована в соответствии с требованиями размещения двух пилотов. Стандартная компоновка пассажирского салона рассчитана на установку 26 кресел по схеме 1 + 2 с шагом 760 мм. Салон оборудуется полками для размещения ручной клади, буфетной стойкой и туалетным модулем. В хвостовой части фюзеляжа размещен багажный отсек объемом 4,8 м3, доступ к которому осуществляется через наружный грузовой люк (1,25x1,25 м) в правом борту хвостовой части фюзеляжа и через дверь из салона. Посадка и высадка пассажиров осуществляются через бортовую дверь – трап.

Наряду с базовым пассажирским вариантом предусматривается создание специализированных модификаций: самолета для административных перевозок, санитарного, транспортного самолета и самолета учебно-штурманской подготовки.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА БЕ-132МК

Максимальная взлетная масса, кг 10 000

Максимальная посадочная масса, кг 9900

Масса коммерческой нагрузки, кг 2250

Количество пассажиров, чел. 26

Экипаж, чел. 2

Максимальная крейсерская скорость, км/час 460

Экономическая скорость, км/час 430

Взлетная скорость, км/час 210

Посадочная скорость, км/час 200

Высота полета, м 6000 Дальность полета, км 1320-2760

Длина самолета, м 17,925

Размах крыла, м 17,800

Высота самолета, м 5,545

Длина разбега, м 700

Длина пробега, м 450

Потребная длина ВПП, м 1500

СВЕРХТЯЖЕЛЫЕ ГИДРОСАМОЛЕТЫ

Для выполнения межконтинентальных перевозок ТАНТК им. Г.М. Бериева разрабатывает проекты сверхтяжелых гидросамолетов взлетной массой от 1000 до 2500 тонн.

К ним можно отнести «экзотические» проекты транспортных самолетов Бе-1200 и Бе-2500.

Бе-1200 рассчитывается под шесть перспективных ТРДД тягой по 50 000 кг. При взлетной массе 1200 тонн амфибия сможет взять на борт до 450 тонн полезной нагрузки и летать на расстояние до 10 000 км.

Бе-2500 поражает своими размерами, например, размах крыла 147 м, площадь его составит 3428 м2.

По замыслу авиаконструкторов, грузо-пассажирский Бе-2500 сможет выполнять полеты как в высотном, так и в экранном режимах. Бе-2500 выполнен по интегральной аэродинамической схеме, близкой к схеме «летающее крыло». Взаимное расположение лодки и крыла с развитым центропланом позволяет осуществлять глиссирование на редане лодки и задней кромке центроплана, что обеспечивает высокое гидродинамическое качество.

Сверхтяжелые гидросамолеты позволяют связать в единую транспортную систему авиационные и морские перевозки и в будущем могут стать эффективней морского транспорта, вписавшись в существующую структуру морских портов. Предполагается, что такие машины найдут применение на трансатлантических маршрутах, связывающих порты Европы и Америки.

Разумеется, создание самолетов типа Бе-2500 – дело отдаленного будущего. ТАНТК им. Г.М. Бериева уверенно смотрит в будущее, живя не только заботами сегодняшнего дня, но и создавая научно-технический задел, который может быть востребован через десятилетия.

САМОЛЕТЫ-АМФИБИИ Р-50 «РОБЕРТ» И «ПОНИ»

На Дубненском машиностроительном заводе (Московская область) построен первый опытный многоцелевой шестиместный самолет-амфибия Р-50 «Роберт».

Благодаря новизне технических решений Р-50 уникален в своем классе. Его отличает низкорасположенное крыло с погруженной на разбеге и пробеге задней кромкой, оригинальное шасси, позволяющее выходить из воды на берег. Для взлета и посадки амфибии Р-50 «Роберт» необходима ровная площадка или участок водной поверхности чуть больше футбольного поля.

Безопасность в воздухе обеспечивается двумя двигателями. На воде ее плавучесть, в случае пробоя днища или неудачной посадки, обеспечивают пять водонепроницаемых переборок.

Самолет-амфибия Р-50 «Роберт» может использоваться для доставки пяти пассажиров или 700 кг груза на расстояние до 600 км, длительного патрулирования, экологического и технологического мониторинга, а также в качестве санитарного.

Пожарный вариант самолета Р-50 способен брать на борт до 800 л огнетушащей жидкости.

Простота пилотирования и возможность эксплуатации с ограниченных водных акваторий и неподготовленных аэродромов обеспечат амфибии Р-50 самое широкое применение в неосвоенных районах России, не имеющих развитой транспортной инфраструктуры. На Крайнем Севере, в Тюменской области, в Якутии, изобилующих естественными водоемами, транспортная эффективность Р-50 «Роберт» будет наиболее высокой.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА Р-50 «РОБЕРТ»

Взлетная масса, кг 2400

Масса пустого самолета, кг 1412

Коммерческая нагрузка, кг 520 Двигатели 2х«Вальтер» М-337

Максимальная мощность, л.с. 2x210 Крейсерская скорость, км/час 245-260 Скорость, км/час:

– взлетная 90

– посадочная 112 Дальность полета, км 1100 Скороподъемность, м/сек 2,5 Количество пассажиров, чел. 5 Экипаж, чел. 1 Длина самолета, м 11,3 Размах крыла, м 15,4 Площадь крыла, м2 28.8 Мореходность (высота волны), м 0,5

Кроме легкого самолета-амфибии Р-50, разработан подобный самолет под названием «Пони».

Самолет-амфибия «Пони» представляет собой современный одномоторный самолет с винтом регулируемого шага и двухместной кабиной с прекрасным обзором.

Это новая концепция гидросамолета, сочетающая высокую надежность и безопасность эксплуатации с низкой его стоимостью.

Уникальных взлетно-посадочных характеристик «Пони» удалось достичь за счет использования принципиально новой гидродинамической схемы поплавков. Новая трехпо-плавковая схема впервые обеспечила единообразную технику пилотирования при взлете с воды и земли, которая не требует большого мастерства от пилота. Гидродинамическая устойчивость существенно повысила безопасность взлета и посадки на воду. Эти качества были подтверждены во время испытаний в гидроканале и на открытом водоеме динамически подобной модели.

Высокие требования к надежности были заложены в основу концепции «Пони». Конструкция в целом дюралевая, и каждый ее агрегат в отдельности был спроектирован с точки зрения создания надежного и неприхотливого в эксплуатации самолета. Эти качества делают амфибию дешевым и надежным транспортным средством, способным решать широкий круг задач.

Самолет-амфибия «Пони» может быть использован для аэрофотосъемок, милицейского контроля, патрулирования лесных массивов и водных поверхностей, контроля за состоянием нефтегазопроводов, линий электропередачи, снабжения геологических партий, поисково-спасательных работ, срочной медицинской помощи, обучения пилотов, для частного использования.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА «ПОНИ»

Максимальный взлетный вес, кг 680

Полезная нагрузка, кг 100

Максимальная скорость, км/час 150

Дальность полета, км 400

Мореходность (высота волны), м 0,4

САМОЛЕТЫ ФИРМЫ «РОКС-АЭРО»

Фирмой «Рокс-Аэро» разработан пассажирский самолет Т-214, предназначенный для перевозки пассажиров на местных воздушных линиях. Размеры пассажирского салона позволяют разместить 40 кресел с шагом 780 мм и дополнительно багажные отсеки объемом 8,5 м3.

Самолет оснащен двумя экономичными турбовинтовыми двигателями ТВ7-117.

ОСНОВНЫЕ ДАННЫЕ Т-214

Максимальная взлетная масса, кг 17 800

Масса пустого снаряжения, кг 12 000

Максимальная коммерческая нагрузка, кг 4100

Крейсерская скорость, км/час 520

Высота полета, м 8000

Дальность полета, км 1100

Максимальная масса заправляемого топлива, кг 3300

Пассажировместимость, чел. 40

Длина ВПП,м 1200

Размах крыла, м 24,6

Площадь крыла, м2 55

Длина самолета, м 22,5 Размеры пассажирской кабины, м:

– длина 10,0

– ширина 2,5

– высота 2,0

Этой же фирмой «Рокс-Аэро» разработан транспортный самолет Т-274 грузоподъемностью 13,0 тонн.

Силовая установка содержит четыре турбовинтовых двигателя ТВ7-117 с воздушными винтами СВ-34 или двигатели PWC PW-126A мощностью по 2780 л.с.

Низкий уровень шума достигается применением шестилопастных воздушных винтов.

Особенностью самолета является высокая крейсерская скорость полета – 640 км/час.

Крыло самолета Т-274 оборудовано предкрылками, двухщелевыми закрылками и инерцепторами. Фюзеляж большого поперечного сечения имеет хвостовой грузовой люкс рампой и погрузочно-разгрузочное оборудование, что позволяет перевозить широкий диапазон грузов.

ОСНОВНЫЕ ДАННЫЕ Т-274

Максимальная взлетная масса, кг 36 000

Масса пустого снаряжения, кг 19 500

Максимальная коммерческая нагрузка, кг 13 000

Максимальная масса заправляемого топлива, кг 13 200

Крейсерская скорость, км/час 640

Дальность полета, км до 6500

Высота полета, м 8000

Длина ВПП, м 1250

Размах крыла, м 32,3

Длина самолета, м 28,5 Размер грузовой кабины, м:

– длина 10,5

– ширина 2,2

– высота 2,15

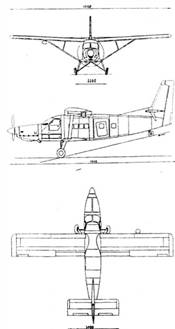

В КБ фирмы «Рокс-Аэро» разработан легкий многоцелевой унифицированный грузо-пассажирский самолет общего назначения Т-101 «Грач». Самолет Т-101 «Грач» предназначен для эксплуатации с грунтовых аэродромов и призван заменить Ан-2. Первый полет самолета Т-101 «Грач» состоялся 7 декабря 1994 г. с аэродрома в Луховицах. Машину пилотировал заслуженный летчик-испытатель СССР В. Заболотский.

На самолете установлен турбовинтовой двухвальный двигатель ТВД-1 ОБ со свободной турбиной, который прошел испытания и выпускается серийно омскими моторостроителями.

Для обеспечения более высоких летно-технических характеристик на последующих модификациях самолета Т-101 будет устанавливаться более экономичный двигатель АЛ-34.

В базовой модификации самолет Т-101 способен перевозить девять пассажиров и 600 кг груза на дальность до 1500-2000 км или 1500-2000 кг груза на расстояние до 1000 км.

Модификацией базового самолета Т-101 является многоцелевой подкосный моноплан с верхним расположением крыла Т-101Е.

Заказ на первую партию самолетов Т-101 «Грач» размещен на Московском авиационно-производст-венном объединении им. П.В. Дементьева. В 1992 г. это объединение проводило конкурс на лучший проект самолета для местных линий, в котором Т-101 «Грач» занял первое место. Пока новый самолет Т-101 «Грач» имеет экспериментальный сертификат и проходит испытания в условиях Крайнего Севера.

ОСНОВНЫЕ ДАННЫЕ Т-101 «ГРАЧ»

Максимальная взлетная масса, кг 5250

Максимальная коммерческая нагрузка, кг 1600

Максимальный запас топлива, кг 960

Крейсерская скорость, км/час 285

Посадочная скорость, км/час 112

Высота полета, м 4000 Дальность полета, км 1550-2200

Пассажировместимость, чел. 9

Экипаж, чел. 1-2

Длина разбега, м 350

Длина пробега, м 312

Длина самолета, м 15,11

Размах крыла, м 18,15

Высота самолета, м 5,5

САМОЛЕТЫ НПО «МОЛНИЯ»

Научно-производственное объединение «Молния» под ру^ ководством Генерального конструктора Г.Е. Лозино-Лозин-ского разработало широкофюзеляжный самолет «Молния-400», выполненный по схеме «триплан». Самолет «триплан» обеспечивает снижение удельных расходов топлива примерно на 20% по сравнению с самолетами традиционных схем.

Самолет базируется на грунтовых и бетонных аэродромах, оборудован современным комплексом пилотажно навигационного оборудования, системой контроля, которая позволяет оперативно выявлять отказы в системах и сократить время простоя самолета.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА «МОЛНИЯ-400»

Взлетная масса, кг 121 000

Тип двигателя ПС-90А

Количество двигателей, шт. 2

Тяга двигателя, кг 16 000

Число пассажиров, чел. 200-300

Максимальная грузоподъемность, кг 50 000

Крейсерская скорость, км/час 780-800 Высота полета, м 9500-12 000

Дальность полета, км 8000

Разработан легкий пассажирский самолет «Молния-1» для широкого индивидуального использования, деловых полетов, перевозки грузов и других целей. Самолет выполнен по оригинальной двухбалочной схеме с тремя несущими поверхностями («триплан») и одним двигателем, установленным в задней части фюзеляжа.

Первый полет «Молнии-1» состоялся 17 декабря 1992 г. Максимальная взлетная масса – 1580 кг. Максимальная скорость – 360 км/час. Максимальная дальность полета – 1220 км. Пассажировместимость – пять человек.

Разработаны многоцелевой самолет «Молния-100» и административный самолет «Молния-300».

Многоцелевой самолет «Молния-100» предназначен для пассажирских и грузовых перевозок на местных коротких линиях, а также для ледовой и рыборазведки, для аэрофотосъемки и других народно-хозяйственных задач.

Самолет выполняется в вариантах: базовый (для перевозки 15 – 19 пассажиров), административный, грузовой, санитарный.

Административный самолет «Молния-300» предназначен для деловых полетов, перевозки спецгрузов и пассажирских перевозок. Выполняется в вариантах: базовый (для перевозки 8 пассажиров и багажа), административный, экономический (для перевозки 15 пассажиров на линиях до 2000 км).

В НПО «Молния» проведено предварительное проектирование нового самолета-триплана «Геракл» с шестью ТРДД для транспортировки крупногабаритных тяжелых конструкций массой 450-500 тонн.

Самолет традиционной схемы под такую грузоподъемность не подходит. Для 900-тонного «Геракла» принята двух-фюзеляжная схема с подвеской транспортировочного контейнера между фюзеляжами под центропланом. В фюзеляжах размещается экипаж, шасси, некоторые системы и оборудование.

«Геракл» способен в специальном пассажирском модуле, который подвешивается так же, как и грузовой контейнер, перевозить до 1200 пассажиров на расстояние до 11 000– 12 000 км с крейсерской скоростью 730-820 км/час. В этом случае люди заранее, в защищенном от непогоды сооружении аэропорта, занимают в модуле свои места, после чего он доставляется к самолету и подвешивается под центропланом. Длина самолета – 75 м; размах крыла – 90,4 м; высота самолета – 17,5 м.

Благодаря уникальным качествам «Геракл» может не иметь конкурентов при перевозках крупногабаритных и тяжелых грузов и на линиях с большим пассажиропотоком. Но если ориентироваться только на внутренние потребности, наше государство его не построит, у него нет для этого средств. Только участие иностранных заказчиков и инвесторов позволит это осуществить.

АДМИНИСТРАТИВНЫЙ САМОЛЕТ Т-440 «МЕРКУРИЙ»

В ОКБ завода им. М.В. Хруничева разработан административный самолет Т-440 «Меркурий». Этот самолет имеет свои существенные особенности. Это прежде всего повышенная безопасность полетов, значительно улучшенные летные характеристики и комфорт для пассажиров, легкость и простота управления, высокий уровень эксплуатационной технологичности.

Самолет Т-440 «Меркурий» представляет собой классический низкоплан с трехопорным убираюшимся шасси.

Силовая установка самолета состоит из двух турбовинтовых двигателей фирмы «Пратт-Уитни Канада» РТ6А-135А взлетной мощностью по 750 л.с. с четырехлопастными винтами.

Предусмотрено использование и других ТВД, в частности чешского M-601F и отечественного ТВД-100.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА Т-440 «МЕРКУРИЙ*

Взлетная масса, кг 4400

Коммерческая нагрузка, кг 1270

Масса пустого снаряженного самолета, кг 2650

Масса топлива, кг 1600 Крейсерская скорость, км/час 557

Скороподъемность, м/сек 12,5

Высота полета, м 9000

Дальность полета, км 3840 Разбег, м 580

Пробег, м 630

Длина самолета, м 11,6

Высота самолета, м 4,54

Размах крыла, м 17,0
