САМОЛЕТЫ МЕСТНЫХ ВОЗДУШНЫХ ЛИНИЙ

Наша страна испытывала большую потребность в самолетах местных авиалиний. Для этой цели были запушены в серию и с начала 60-х годов начали поступать на линии Аэрофлота самолеты Ан-24 и Ту-124.

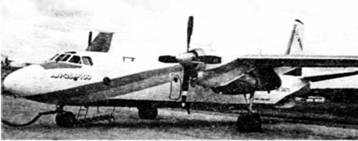

ПАССАЖИРСКИЙ САМОЛЕТ АН 24 И ЕГО МОДИФИКАЦИИ

Самолет Ан-24 был создан под руководством Генерального авиаконструктора O.K. Антонова. Ан-24 был оснащен двумя турбовинтовыми двигателями АИ-24 конструкции А.Г Ивченко мощностью по 2550 л.с. с четырехлопастными флюгерными винтами АВ-72 диаметром 3,9 м с автоматически изменяемым шагом. Самолет Ан-24 представляет собой цельнометаллический свободнонесущий моноплан с высокорасположенным крылом, однокилевым оперением с форкилем и трехопорным убирающимся шасси.

Фюзеляж – балочно-стрингерный полумонокок, герметичный. В фюзеляже размещены кабина экипажа, пассажирский салон, бытовые помещения (буфет, туалет, гардероб и др.) и грузовой отсек. Пассажирская кабина отделена от остальных помещений перегородками. Просторный салон оборудован комфортабельными креслами с шагом 720 мм, с механизмом отклонения, пепельницами и откидными столиками. Первоначальный проект был для перевозки 32 человек, затем до 50 мест. Перед салоном расположена кабина экипажа. Экипаж состоит из командира корабля, второго пилота, бортмеханика и бортпроводника.

Крыло большого удлинения, трапециевидной формы в плане размахом 29,2 м и площадью 74,9 м2. В кессоне центроплана расположены четыре мягких топливных бака для 3950 кг керосина.

Управление самолетом – двойное, имеет оригинальную горизонтально расположенную штурвальную колонку, что в комплекте с компоновкой кабины создает большие удобства для работы пилотов.

Самолет оснащен пилотажно-навигационным и радиотехническим оборудованием, обеспечивающим выполнение полетов в различных метеоусловиях как днем, так и ночью, а также осуществление посадки в условиях плохой видимости.

Самолет Ан-24 для перевозки 32 человек строился с января 1958 г. по сентябрь 1959 г. Первый полет на Ан-24 был совершен 20 октября 1959 г. экипажем во главе с летчиком-испытателем Г.И. Лысенко (второй пилот Ю.В. Кур-лин, штурман В.Н. Попов, бортинженер А.А. Круц, бортрадист П.С. Мельчинко, ведущий инженер по летным испытаниям Я.И. Рыжик). Заводские испытания проходили по март 1961 г., государственные испытания – в апреле-августе 1961 г. Первый серийный Ан-24 поднял в воздух весной 1962 г. летчик-испытатель Ю.М. Сорокин. Первый технический пассажирский рейс из Киева в Краснодар состоялся в сентябре 1962 г. 31 октября 1962 г. самолет Ан-24 отправился в первый пассажирский рейс из Киева в Херсон.

Ан-24 быстро получил признание у работников гражданской авиации и у пассажиров.

ОСНОВНЫЕ ДАННЫЕ АН-24Б

Взлетная масса, кг 21000

Масса пустого самолета, кг 13 750

Масса коммерческой загрузки, кг 4700

Число пассажирских мест, чел. 48-52

Дальность полета, км 2820

Практический потолок, м 8000

Крейсерская скорость, км/час 450

Посадочная скорость, км/час 185

С корость отрыва, км/час 18 5

Время набора высоты 6000 м, мин 18,3

Запас топлива, кг 3950

Потребная длина ВПП, м 1500

Пробег, м 580

Разбег, м 635

Длина самолета, м 23,53

Размах крыла, м 29,20

Площадь крыла, м2 74,98

Высота самолета, м 8,32

Максимальный диаметр фюзеляжа, м 2,9

Экипаж, чел. 3 Размеры пассажирского салона, м:

– длина 9,96

– максимальная ширина 2,76

– максимальная высота 1,91 Объем, м3 40

Ан-24 стал одним из самых распространенных самолетов Аэрофлота. К концу 1970 г. Ан-24 работал более чем на 450 воздушных линиях. Он эксплуатировался во всех климатических зонах России и ближнего зарубежья. Ан-24 занимал первое место по экспорту среди пассажирских самолетов, поставлен в 26 стран мира. Ресурс Ан-24 доведен до 50 000 летных часов, или 35 000 полетов, – это был наибольший показатель в СССР. В течение десяти лет турбовинтовой самолет Ан-24 вытеснил с авиалиний Ли-2 и Ил-14. В 1969 г. Ан-24 демонстрировался на 27-м Международном авиакосмическом салоне в Ле Бурже (Франция).

Ан-24 в модификациях А, Б, В и Р В строился серийно н а Киевском (1959-1979) и Улан-Удэнском (1965-1970) авиационных заводах. Выпущено в СССР 1100 экземпляров, выпуск продолжается в Китае под обозначением Y-7. За время эксплуатации Ан-24 перевезено большое количество пассажиров и грузов.

Генеральный конструктор А.Н. Туполев отозвался о самолете Ан-24: «Машина показала свои высокие качества и является современным образцом машин этого класса».

Ан-24 стал базовым для целого семейства самолетов ОКБ O.K. Антонова.

Ан-24А (1959 г.) – вариант Ан-24, рассчитанный на 44 пассажира. Строился серийно (200 машин).

Ан-24Б (1960 г.) – основной серийный вариант Ан-24 на 48-52 пассажира с размещением буфета и рабочего места бортпроводника. Построено 400 самолетов.

Позднее на базе Ан-24Б выпускался пассажирский самолет Ан-24 РВ, который имел в правой гондоле ТВД дополнительный малогабаритный ТРД РУ-19-300 с тягой 900 кг. С помощью этого двигателя удалось существенно улучшить взлетные характеристики самолета, особенно при эксплуатации с высокогорных аэродромов.

Ан-24В (1961 г.) – экспортный вариант Ан-24Б для эксплуатации в социалистических странах, а также в странах Азии и Африки. Самолет компоновался (число мест и размещение бытовых помещений) и оснащался пилотажно-навигационным и радиосвязным оборудованием по требованию страны-заказчика.

Ан-24К (1963 г.) – административный (служебный) вариант Ан-24 для перевозки 16– 18 человек с деловыми целями в условиях повышенного комфорта, обеспечивающего возможность работы и отдыха во время полета.

Этот вариант самолета не строился, так как серийные самолеты Ан-24А, Анг24Б выпускались с различными вариантами компоновки пассажирского салона.

Был построен в одном экземпляре Ан-24ФК (фотокартографический). Основное назначение Ан-24 ФК – воздушное фотографирование земной поверхности для изготовления топографических карт.

На базе Ан-24ФК был построен серийный аэрофотосъе-мочный самолет Ан-30.

Ан-24Д (1967 г.) – модификация Ан-24 для перевозки 60 пассажиров на дальность 2700 км. Основные отличия от базовой модели: удлиненный фюзеляж на 2,8 м за счет цилиндрических вставок, в хвостовой части правой гондолы установлен ТРД РУ19А-300 тягой 900 кг, увеличена емкость топливных баков до 7100 л, колеса на главных опорах заменены на колеса увеличенного диаметра.

Самолет не строился.

Ан-24УШ (учебно-штурманский) – вариант самолета Ан-24 для обучения самолетовождению пилотов, штурманов и диспетчеров высших учебных заведений Министерства гражданской авиации (МГА).

Ан-24УШ по летно-эксплуатационным характеристикам соответствует базовому. Основным отличием этой модификации является то, что в пассажирском салоне установлено 5 рабочих мест с приборными досками, которые укомплектованы действующим пилотажно-навигационным оборудованием, освещением, громкоговорящим устройством СГУ-15. Окна, у которых находятся рабочие места, заменены на блистеры.

В 1970 г. были переоборудованы семь самолетов.

Ан-24ЛП (лесопожарный) (1971 г.) – самолет, предназначенный для патрулирования лесов и ликвидации обнаруженных очагов пожаров. Оснащен оборудованием для обнаружения и тушения пожаров.

Были оборудованы три самолета.

Ан-50 – пассажирский опытно-экспериментальный самолет на базе Ан-24РВ. Силовая установка: спаренные ТРД АИ-25 (тяга каждого по 1750 кг) в двух гондолах на пилонах под крылом.

По расчетам при взлетной массе 24 600 кг, крейсерская скорость – 490 км/час; практический потолок – 9400 м; длина разбега – 520 м, пробега – 640 м.

Проект был выполнен в 1972 г., но самолет не строился.

Были разработаны проекты Ан-24АТ с двигателями ТВ2-117ДС, Ан-24АТ-У и Ан-24АТ-РД. Последний из них предполагалось вместо ТВД оснастить двумя ТРД Р27Ф-300 с устройствами реверса тяги. Были и другие предложения, по тем или иным причинам оставшиеся на бумаге.

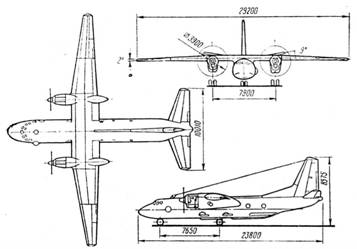

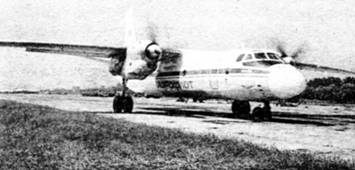

ГРУЗОВОЙ САМОЛЕТ АН-26 И ЕГО МОДИФИКАЦИИ

На базе самолета Ан-24 разработано до 40 различных модификаций, в том числе и грузовой вариант – Ан-26.

Первый полет Ан-26 осуществил в 1969 г., а серийное производство началось в 1970 г.

Впервые поднял Ан-26 в воздух экипаж ОКБ O.K. Антонова в составе командира Ю.Н. Кетова, второго пилота В.А. Богданова, штурмана СП. Кравченко, бортрадиста М.А. Тупчиенко, бортинженера П.Д. Игнатиенко и инженера-экспериментатора В.П. Лыновского 21 мая 1969 г.

Ан-26 предназначен для перевозки грузов на линиях малой и средней протяженности. Большой грузовой люк оригинальной конструкции в хвостовой части фюзеляжа позволяет транспортировать до 5500 кг коммерческой нагрузки, позволяет брать на борт различную технику, даже автомашины «Волга» и ГАЗ-69, закатить же их можно прямо с земли либо с кузова автомобиля.

Разгрузка самолета Ан-26 может производиться с помощью транспортера и кран-балки, но при невозможности совершить посадку в пункте назначения груз может быть десантирован с парашютом.

Ан-26 может быть переоборудован с помощью 38-40 сидений в грузовой кабине для перевозки людей. Существует и санитарный вариант самолета для перевозки 24 больных на носилках. Грузовая кабина самолета Ан-26 снабжена системой кондиционирования воздуха, позволяющей перевозить людей на высоте до 6000 м.

Дальность полета самолета Ан-26 с максимальным грузом достигает 1400 км, а крейсерская скорость 420 км/час. На самолете Ан-26 установлены два турбовинтовых двигателя АИ-24ВТ взлетной мощностью по 2820 л.с. и один вспомогательный турбореактивный двигатель РУ19А-300 с тягой 800 кг. Двигатель РУ19А-300 используется для создания дополнительной тяги на взлете, при наборе высоты, посадке и при необходимости в горизонтальном полете, а также для запуска основных двигателей и питания бортсети при отказе генераторов постоянного тока.

Высокие взлетно-посадочные качества и проходимость шасси обеспечивают самолету непритязательность к взлетно-посадочным плошадкам и позволяют круглый год эксплуатировать его на грунтовых, травяных, галечных, песчаных, заснеженных и размокших аэродромах относительно малых размеров.

Пилотажно-навигационное и радиотехническое оборудование самолета Ан-26 позволяет эксплуатировать его в простых и сложных метеоусловиях днем и ночью.

Ан-26 отличается высокой устойчивостью, легкостью управления, простотой техники пилотирования и хорошим обзором из кабины экипажа, что делает его доступным летчикам средней квалификации.

Ан-26 является выпускным самолетом для курсантов Ульяновского высшего авиационного училища гражданской авиации (Россия) и для курсантов Кировоградской летной академии (бывшее Кировоградское высшее летное училище ГА на Украине).

Модификацией серийного самолета Ан-26 являются самолеты Ан-26Б и Ан-26РВ.

С 1997 г. появился вариант самолета Ан-26Д, предназначенный для эксплуатации в условиях Сибири и Крайнего Севера. Он оснащен двумя накладными топливными баками по 1500 л. Построено пять самолетов Ан-26 Б РЛ (ледовый разведчик) для использования в Арктике. Имеется вариант учебно-тренировочного самолета Ан-26Ш, предназначенный для подготовки штурманов. Для тушения лесных пожаров предназначен противопожарный самолет Ан-26П с двумя внешними баками для огнегасящей жидкости.

В 1999 г. на Киевском авиаремонтном заводе № 410 приступили к переоборудованию Ан-26 и Ан-26Б в пассажирские варианты Ан-26-100 и Ан-26Б-100, предназначенные для перевозки 43 человек. Такие самолеты оснашаются дополнительными иллюминаторами (по четыре с каждого борта), а также пассажирским и бытовым оборудованием, включая кресла производства российского АО «Авиастар» (г. Ульяновск).

Киевским АРЗ подготовлен административный вариант Ан-26, рассчитанный на перевозку 19 пассажиров в комфортабельном салоне и легкового автомобиля.

По данным отдела эксплуатации АНТК им. O.K. Антонова, по состоянию на март 2002 г. на ремзаводах в Киеве, Ростове, Иркутске в пассажирские варианты были переоборудованы десять Ан-26.

Общее количество выпущенных Ан-26 составило 1398 экземпляров, в том числе 564 для силовых ведомств СССР, 420 пошли на экспорт, а остальные – в Министерство гражданской авиации и другие министерства, например Министерство авиационной промышленности. Использование Ан-26 в Аэрофлоте началось в 1973 г. Первыми Ан-26 в Аэрофлоте осваивали Иркутский объединенный авиаотряд Восточно-Сибирского управления ГА, Тюменское и Дальневосточное управления ГА. Первым зарубежным владельцем Ан-26 стала Польша.

ОСНОВНЫЕ ДАННЫЕ АН-26

Максимальная взлетная масса, кг 24 000

Масса коммерческой нагрузки, кг 5500

Масса пустого самолета, кг 15 850

Запас топлива, кг 5500

Крейсерская скорость, км/час 435

Посадочная скорость, км/час 190

Время набора высоты 6000 м, мин 19

Практический потолок, м 7500 Максимальная дальность полета, км 1240-2660

Размах крыла, м 29,20

Площадь крыла, м2 74,98

Длина самолета, м 23,80

Высота самолета, м 8,575

Длина разбега, м 870

Длина пробега, м 650

Экипаж, чел. 5 Размеры грузовой кабины, м:

– длина 11,1

– ширина 2,78

– высота 1,91 Размеры проема грузового люка, м 2,34x3,3

По состоянию на 2001 г. в эксплуатации числилось 1168 самолетов Ан-26.

Производство Ан-26 продолжалось до 1986 г. В облете серийных машин принимали участие ведущие заводские пилоты, в том числе летчики-испытатели СССР Б.З. Попков и СИ. Савченков. Было выпущено 144 серии, причем вторая и третья состояли из двух машин, четвертая и пятая – из 5, а последняя – из 3. В остальных насчитывалось по десять самолетов.

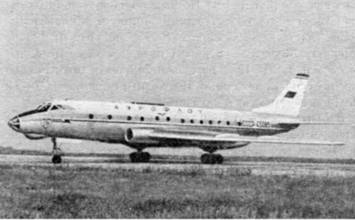

МЛАДШИЙ «БРАТ» ТУ-104

В 1958 году в ОКБ Генерального конструктора А.Н. Туполева начались разработки реактивного пассажирского самолета для работы на линиях малой и средней протяженности. Первый вариант самолета, получивший название Ту-124, предназначался для перевозки 44 пассажиров на расстояние до 2100 км.

На Ту-124 установлены два турбовентиляторных двигателя Д-20П тягой по 5400 кг, созданные под руководством П.А. Соловьева. Это были двигатели нового типа – двух-контурные. Ту-124 стал первым в мире самолетом с турбовентиляторными двигателями, на котором стали осуществляться пассажирские перевозки.

Испытания нового самолета начались в 1960 году. 24 марта этого года экипаж во главе с А.Д. Калиной поднял его в первый полет. Испытывались сразу несколько самолетов, что позволило завершить испытания в сжатые сроки. В государственных испытаниях Ту-124 отлично проявили себя работники ГосНИИ ГА – заслуженный летчик-испытатель СССР Н.А. Малинин, ведущие инженеры И.С. Майборода, В. Липатов, М. Ерофеев, В. Олейник. Перед передачей самолета Аэрофлоту «младший брат» Ту-104 участвовал в Международном авиационном салоне в Ле Бурже, а в июле

1961 г. Ту-124 был показан на воздушном параде в Тушине. Регулярная эксплуатация Ту-124 началась 22 октября

1962 года – был выполнен первый рейс по маршруту Москва – Таллин. В небо новую крылатую машину поднял экипаж внуковского летного подразделения, возглавляемого известным пилотом Аэрофлота А.П. Зылем.

Всего 90 минут потратил Ту-124, чтобы преодолеть расстояние между Москвой и Таллином, древним городом на Балтике. А вскоре география полетов Ту-124 стала расширяться. В ноябре 1962 г. он связал Москву с Ульяновском, а в декабре – с Вильнюсом. По мере поставки серийных машин были открыты регулярные линии в Минеральные Воды, Ленинград… С апреля 1964 г. полетом Ту-124 по маршруту Москва – Варшава начались международные перевозки. Так Ту-124 в паре с Ан-24 начали довольно быстро вытеснять с авиалиний тихоходные поршневые Ли-2 и Ил-14 на авиатрассах Аэрофлота.

В колыбели реактивной техники Аэрофлота – Внукове первыми освоили Ту-124 опытные пилоты В. Калмыков, Н. Иванов, К. Лобецкий. В Шереметьеве подразделение новых самолетов возглавлял опытный «реактивщик» В.П. Яковлев, будущий заслуженный пилот СССР.

Для повышения использования самолета была разработана модификация Ту-124В, рассчитанная на перевозку 56 пассажиров. Эта модификация была массовой из всех вариантов Ту-124. Был разработан вариант Ту-124 на 60 пассажиров, не внедренный в эксплуатацию. Были промежуточные неосуществленные варианты на 48 и 52 места. В 1963 г. были выпущены три серийных самолета Ту-124Ё с двумя двигателями Д-20П-125, отличавшихся увеличенной взлетной тягой до 5800 кг и уменьшенным расходом топлива. В Аэрофлот Ту– 124Б не поступали.

Помимо машин для Аэрофлота выпускались и салонные варианты как для СССР, так и за рубеж. Три таких самолета эксплуатировались в Индии. Строились и полугрузовые, конвертируемые машины, в частности Ту-124К предназначался для перевозки грузов и 36 пассажиров, а второй, Ту-124К-2, – 22 пассажиров.

В 1960 г., когда Ту-124 еще проходил испытания, была поставлена задача на его базе создать самолет Ту-124А с размещением двигателей в хвостовой части фюзеляжа и Т-образным оперением. Такая схема обеспечивала пассажирам существенное повышение комфорта, но неизбежно вызывала утяжеление планера.

При создании первого опытного экземпляра Ту-124А использовались конструктивные элементы серийного Ту-124, но при этом фюзеляж был удлинен на 0,66 м, двигатели Д-20П-125 устанавливались на пилонах в хвостовой части фюзеляжа, стабилизатор перенесен на вершину киля. Значительные изменения были проведены на крыле, но силовая часть крыла-кессона сохранилась. Первый полет Ту-124А (с 20 ноября 1963 г. – Ту-134) состоялся 29 июля 1963 г., пилотировал его летчик-испытатель А.Д. Калина.

Серийное производство пассажирского самолета Ту-124 осуществлялось на Харьковском авиационном заводе.

За период с 1960 по 1968 год было построено 165 самолетов Ту-124 всех модификаций. Больше половины из них эксплуатировались в Аэрофлоте. В Аэрофлоте Ту-124 и Ту– 124В находились в эксплуатации до начала 80-х годов, до того момента, когда их окончательно не заменили Ту-134А. За годы эксплуатации парк самолетов Ту-124 перевез около 6,5 млн пассажиров.

ОСНОВНЫЕ ДАННЫЕ ТУ-124В

Взлетная масса, кг 38 000

Масса пустого самолета, кг 22 500

Масса коммерческой нагрузки, кг 6000

Число пассажирских мест, чел. 56

Практический потолок, м 11 500 Дальность полета в зависимости от нагрузки, км

1250-2100

Крейсерская скорость, км/час 750-800

Посадочная скорость, км/час 220-225

Запас топлива, кг 10 500

Потребная длина В П П, м 2200

Пробег, м 950

Разбег, м 1030

Экипаж, чел. 3-4

Длина самолета, м 30,57

Размах крыла, м 25,55

Площадь крыла, м2 119,37

Высота самолета, м 8,08

ПАССАЖИРСКИЕ САМОЛЕТЫ ИЛ-64 И ИЛ-70

В 1960-1961 гг. ОКБ СВ. Ильюшина работает над проектом пассажирского самолета для местных воздушных линий Ил-64 с двумя турбовинтовыми двигателями НК-4А. Самолет Ил-4 будет взлетать и садиться не только там, где взлетает и садится Ил-14, но и будет взлетать и садиться там, где не может взлетать и садиться Ил-14 и даже Ли-2.

Детально работая над проектом самолета, ОКБ СВ. Ильюшина находит, что Ил-64 с двумя двигателями НК-4А недостаточно экономичен и в апреле 1961 г. предлагает проект Ил-64 с четырьмя турбовинтовыми двигателями ТВ2-117С ленинградского ОКБ СП. Изотова.

Двигатель ТВ2-117С располагались попарно в каждой из двух мотогондол. При этом каждый двигатель в спаренной установке должен работать на свой воздушный винт автономно. Винты соосные противоположного вращения. Такая схема самолета с четырьмя двигателями, размещенными в двух мотогондолах, должна обеспечить все преимущества четырехдвигательного самолета, сохраняя при этом качества самолета двухдвигательной схемы.

Самолет Ил-64 предназначался для перевозки 40-52 пассажиров на дальность 1600-5000 км. Размеры самолета были практически такими же, как и самолета Ил-14. Но отличительной особенностью самолета было поперечное сечение фюзеляжа, которое имело овальную форму шириной 2,9 м и высотой 3,3 м при высоте пассажирской кабины 1,9 м. Этим достигалось более комфортное размещение пассажиров и обеспечение прохода между рядами пассажирских кресел, ширина которого достигала 0,45 м.

Самолет Ил-64 не был построен, хотя были попытки передать его производство в ЧССР. ОКБ к этому времени все силы сосредоточило на выпуске межконтинентального пассажирского самолета Ил-62.

В 1961 – 1962 гг. велись работы по пассажирскому самолету Ил-70 с четырьмя турбовинтовыми двигателями Р19М-300 конструкции СК. Туманского тягой 1100 кг, предназначенному для перевозки 24 пассажиров на местных воздушных линиях. Коммерческая загрузка самолета 2500-3000 кг, дальность полета 900-1000 км со скоростью 700 км/час, высота полета самолета до 10 000 метров.

Все это осталось в стадии проекта, самолет не строился.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ИЛ64/64Т

Взлетная масса, кг 25 000-28 300 21 500-24 600

Коммерческая нагрузка, кг 1200-6000 1200-5800

Масса пустого самолета, кг 16 150 – Дальность полета

с коммерческой нагрузкой, км 5500 1000

Крейсерская скорость, км/час 540 600

Пассажировместимость, чел. 52 48

Экипаж, чел. 3 4

Тип двигателя ТВ2-117С НК-4 А

Число двигателей 4 2

Взлетная мощность, л.с. 1500 4000

Диаметр винта, м 4 4

Число лопастей винта 4 4

Длина самолета, м 22,50 22,50

Высота самолета, м 9,05 9,05

Размах крыла, м 31,70 31,70

Плошадь крыла, м2 100 100

Длина разбега, м 520 410

Длина пробега, м 450 500
