СВЕРХЗВУКОВЫЕ ПАССАЖИРСКИЕ САМОЛЕТЫ

В ОКБ им. А.Н. Туполева ведутся разработки по сверхзвуковому пассажирскому самолету (СПС) второго поколения, которому присвоено наименование Ту-244.

Работы по СПС-2 велись и ведутся в ОКБ А.Н. Туполева в течение 30 лет. За эти годы было подготовлено несколько различных проекгов Ту-244 (Ту-244-400, Ту-244А-200, Ту-244Б-200 и другие), отличавшихся аэродинамической компоновкой, конкретными конструктивными решениями по планеру, силовой установке и летно-техническими данными.

Главным конструктором по теме СПС-2 является А.Л. Пухов, техническое руководство по работам над Ту-244 осуществляет М.И. Казаков.

Самолет Ту-244 воплощает собой схему «бесхвостки», отсутствием горизонтального оперения, самолет будет иметь четыре турбореактивных двигателя, размещенных по одному в раздельных мотогондолах.

Компоновка Ту-244 подчинена обеспечению высокого аэродинамического качества как на сверхзвуковом крейсерском, так и на взлетно-посадочных режимах для снижения уровня шума, а также созданию повышенного комфорта для пассажиров.

Крыло Ту-244 трапециевидной формы в плане с наплывом имеет сложную деформацию срединной поверхности и переменный профиль по размаху.

В крыле расположены топливные кессон-баки, ниши для уборки основных стоек шасси.

Фюзеляж состоит из гермокабины, носового и хвостового отсеков. Выбор оптимального диаметра фюзеляжа зависит от пассажировместимости. Для числа пассажиров 250– 320 оптимальным является фюзеляж шириной 3,9 м и высотой 4,1 м.

На самолете не предусматривается неотклоняемый нос, как на Ту-144. Нет и обычного «фонаря» пилотской кабины. Остекление кабины экипажа дает необходимый обзор в полете, а на взлете, посадке и движении по земле требуемая видимость ВПП обеспечивается системой оптико-электронного обзора, действующей при любых метеоусловиях.

Шасси состоит из передней стойки и трех главных, из которых наружные имеют трехосные тележки и убираются в крыло, а средняя стойка имеет двухосную тележку и убирается в фюзеляж. Прототипом носовой опоры является стойка самолета Ту-144.

Проект СПС-2 Ту-244 проработан достаточно глубоко и в принципе может быть реализован. Но нужны деньги, и немалые.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ТУ-244А-200

Взлетная масса, кг 325 000

Масса пустого самолета, кг 172 000

Коммерческая нагрузка, кг 25 000

Масса топлива, кг 160 000

Пассажировместимость, чел. 268

Крейсерская скорость, км/час М=2 Высота полета, м 18 000-20 000

Дальность полета, км 9200

Длина самолета, м 88

Высота самолета, м 15

Размах крыла, м 45

Площадь крыла, м2 965

Диаметр фюзеляжа, м 3,9

Потребная длинаВПП,м 3000

Сверхзвуковая авиация найдет свое место на пассажирских трассах. Сверхзвуковые воздушные корабли нового поколения будуг уже существенно отличаться от своих старших собратьев (Ту-144, «Конкорд») и по скоростям, и по высотам, и по конструкции, и по материалам.

Рождение пассажирского «сверхзвуковика», отвечающего всем современным международным стандартам и нормам, – задача не только конструктивно сложная, но и весьма дорогая.

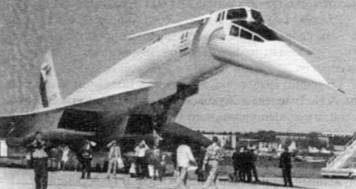

17 марта 1996 г. на летно-испытательной базе ОКБ им. А.Н. Туполева в Жуковском состоялась торжественная выкатка модифицированного Ту-144ЛЛ. А 29 ноября 1996 года состоялся первый полет Ту-144ЛЛ. Его подняли в небо ведущий летчик-испытатель, шеф-пилот фирмы «Туполев» С.Г. Борисов и второй пилот, Герой Советского Союза, заслуженный летчик-испытатель СССР Б.И. Веремей.

Весомым вкладом России в разработку СПС-2 стало создание на базе серийного Ту-144Д летающей лаборатории Ту-144 Л Л «Москва». Работа по Ту-144ЛЛ шла в рамках международного сотрудничества с США, при активном финансировании со стороны американцев. Для переделки в летающую лабораторию был выбран серийный Ту-144Д, на котором двигатели РД-36-51А заменены на двигатели НК-321 (модификации НК-32 стратегического сверхзвукового бомбардировщика Ту-160). Максимальная взлетная тяга – 4x21 000 кг. На самолете установили новые мотогондолы с доработанными воздухозаборниками, провели усиление крыла, доработали топливную и другие системы, установили на борт большое количество контрольно-записывающей аппаратуры.

Согласно программе на сверхзвуковом Ту-144ЛЛ планировалось выполнить два наземных и шесть летных экспериментов. Всего 32 полета и все – на территории России.

После выполнения намеченной программы исследований в рамках создания сверхзвукового пассажирского самолета второго поколения Ту-244 машина Ту-144ЛЛ оказалась невостребованной, и она была в 2001 году продана через Интернет-аукцион анонимному жителю Техаса (США) за 11 миллионов долларов. Ту-144 не впервые продается за границу. В октябре 2000 г. один такой самолет за полмиллиона долларов купил немецкий музей.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ТУ-144ЛЛ

Взлетная масса, кг 20 700

Масса пустого самолета, кг 96 810

Дальность полета, км 6500

Высота полета, м 18 800

Крейсерская скорость, км/час М = 2

Максимальная скорость, км/час М = 2,37

Скорость отрыва, км/час 370

Скорость захода на посадку, км/час 280

Запас топлива, кг 102 000

Экипаж (в экспериментальном варианте), чел. 7

Длина самолета, м 65,7

Размах крыла, м 28,9

Площадь крыла, м2 507

Высота самолета, м 12,6

Длина разбега, м 2225

Длина пробега, м 1310

Во второй половине 90-х годов на ОКБ им. А.Н. Туполева в инициативном порядке главный конструктор СПС (сверхзвуковые пассажирские самолеты) А.Л. Пухов подготовил техническое предложение по конверсии серийного ракетоносца-бомбардировщика Ту-22МЗ в административный сверхзвуковой пассажирский самолет Ту-344. Было им предложено несколько вариантов переделки базовой конструкции Ту-22МЗ. Предполагалось разместить в фюзеляже 10-12 и 24-30 пассажирских мест для деловых полетов. Ожидаемая дальность полета Ту-344 на дозвуковом режиме составляет 7700 км.

Наиболее перспективным видится проект сверхзвукового административного самолета Ту-444. Это, по сути, концепция СПС-2 в уменьшенном масштабе.

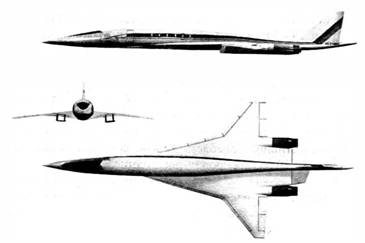

В ОАО «Туполев» сформирован облик сверхзвукового административного самолета Ту-444, который сможет доставлять 6-10 пассажиров на расстояние 7500 км.

Самолет. Ту-444 выполнен по аэродинамической схеме «бесхвостка» с низкорасположенным свободнонесущим крылом с развитыми корневыми наплывами. Вертикальное оперение однокилевое, цельноповоротное.

На серийном Ту-444 планируется использование бесфорсажного турбореактивного двигателя АЛ-32М фирмы НПО «Сатурн».

Самолет будет оснащен полным комплексом систем и средств жизнеобеспечения пассажиров и экипажа в полете и аварийно-спасательным оборудованием.

На пути создания такого самолета стоят большие трудности, основные из которых связаны с экологией. Если самолет не будет удовлетворять требованиям И КАО по шуму на местности, то рынок для него будет чрезвычайно узок. Дело в том, что в этом случае самолету разрешат летать на сверхзвуке только над океаном. Над сушей сверхзвуковой административный самолет будет вынужден летать на дозвуковой скорости, ничем не отличаясь от современных самолетов бизнес-класса.

Серийное производство Ту-444 начнется после того, как будут найдены необходимые для этого средства.

Авиаконструкторы полагают, что у сверхзвуковых самолетов бизнес-класса большое будущее, даже несмотря на их высокую стоимость.

Несомненно, реализация этой программы станет настоящим связующим звеном между Ту-144 и перспективной сверхзвуковой гражданской авиацией.

ОСНОВНЫЕ ДАННЫЕ СВЕРХЗВУКОВОГО АДМИНИСТРАТИВНОГО САМОЛЕТА ТУ-444

Максимальная взлетная масса, кг 41 000

Масса пустого самолета, кг 19 300 Максимальная коммерческая нагрузка, кг 1000

Максимальная масса топлива, кг 20 500 Крейсерская скорость:

– сверхзвуковая, км/час 2125

– дозвуковая, км/час 1050 Практическая дальность полета

с резервом топлива, км 7500

Количество пассажиров, чел. 6-10 Экипаж (пилоты + стюардессы), чел. 2 + 1

Количество двигателей 2

Стартовая тяга двигателя, кг 9700

Длина самолета, м 36

Размах крыла, м 16,2

Площадь крыла, м2 132

Высота самолета, м 6,51

По гребная длина В П П, м 1830

ЭКСПЕРИМЕНТАЛЬНЫЙ ВОЗДУШНО-КОСМИЧЕСКИЙ САМОЛЕТ ТУ-2000

Сюрприз готовится для ученых – экспериментальный воздушный космический самолет для научных целей Ту-2000. Его взлетная масса – 70 000-90 000 кг; скорость М = 5-6; экипаж – 2 человека; длина самолета – 55-60 м; размах крыла – 14 м; топливо – жидкий водород.

Проект создания этого самолета возглавляет главный конструктор ОКБ им. А.Н. Туполева А.Л. Пухов.

Ту-2000 может послужить прототипом одноступенчатого аппарата многоразового использования, способного доставлять до 10 тонн груза на низкую (до 200 км) орбиту, причем для горизонтального взлета и посадки он будет использовать обычные взлетно-посадочные полосы.

САМОЛЕТЫ АК ИМ. СВ. ИЛЬЮШИНА

– –

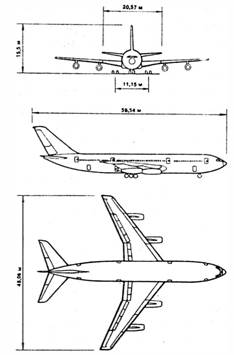

ПАССАЖИРСКИЙ ШИРОКОФЮЗЕЛЯЖНЫЙ САМОЛЕТ СРЕДНЕЙ ДАЛЬНОСТИ ИЛ-86

Непрерывный бурный рост потока пассажиров на линиях Аэрофлота, невозможность все больше сжимать интервалы между взлетами (или посадками) в наиболее напряженных аэропортах, где частота взлетов или посадок порой достигает частоты, с которой подходят поезда к перронам станций московского метро, потребовали создания в нашей стране, как это ранее произошло в США и Западной Европе, широкофюзеляжных самолетов большей вместимости.

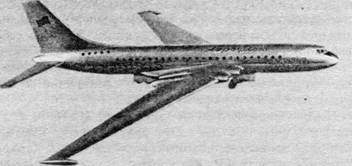

Правда, в соответствии с Постановлением Совмина от 12 августа 1955 г. в ОКБ под руководством авиационного конструктора В.М. Мясищева был разработан проект первого советского широкофюзеляжного двухпалубного пассажирского самолета М-29 с четырьмя турбореактивными двигателями ВД-7 с тягой по 11 000 кг каждый на базе стратегического бомбардировщика М-4. На верхней палубе размещались пассажиры, а нижняя использовалась для уборки велосипедного шасси и размещения багажа. Самолет М-29 предназначался для перевозки 170 пассажиров на расстояние до 8000 км, скоростью 900 км/час, а в транспортном варианте до 40 тонн грузов. Была закончена вся рабочая документация, уже началось изготовление самолета, но по конъюнктурным соображениям делать его не стали. Хотя машина была интересной.

И только через несколько лет в АК йм. СВ. Ильюшина под руководством Генерального авиаконструктора Г.В. Новожилова был построен магистральный самолет для авиалиний средней дальности Ил-86, вмещающий 350 пассажиров. Самолет Ил-86 двухпалубный: на верхней расположены кабина экипажа и трехсалонная пассажирская кабина; на нижней – три входных вестибюля, оборудованных стеллажами для контейнерной перевозки грузов, багажа, который пассажиры оставляют на полках, подымаясь на верхнюю палубу, здесь же – отсек буфета-кухни и технические отсеки. В герметизированной пассажирской кабине длиной 44 м, максимальной шириной 5,7 м и высотой 2,61 м могут размещаться 234 пассажира (два класса), 314 пассажиров (три класса) или 350 (экономический класс).

Самолет имеет четыре турбореактивных двигателя НК-86, размещенных под крыльями на пилонах, конструкции Н.Д. Кузнецова с тягой по 13 000 кг. И вообще Ил-86 вобрал целый букет оригинальных конструкторских решений. Это и фюзеляж, диаметром равный сечению тоннеля метро, и три встроенных трапа, обеспечивающих быструю посадку-высадку пассажиров в любом аэропорту, и запатентованная система перевозки личных вещей «багаж при себе плюс контейнер».

Самолет Ил-86 был разрекламирован как предназначенный для экипажа из трех человек, но фактически по сей день летают четверо, включая штурмана;

Постройка первого опытного самолета Ил-86 была завершена осенью 1976 года, а 22 декабря экипаж, возглавляемый заслуженным летчиком-испытателем СССР, Героем Советского Союза Э.И. Кузнецовым, выполнил на Ил-86 первый полет. Именно он взлетел на 150-тонной крылатой машине почти из самого центра Москвы – с Центрального аэродрома на Ленинградском проспекте. А потом сажал Ил-86 при одном и двух отключенных авиадвигателях, приземлял его с «неработающими» тормозами, выводил из наметившегося штопора.

Появление на воздушных трассах 350-местного широкофюзеляжного Ил-86 ознаменовало начало нового этапа в развитии пассажирских перевозок Аэрофлота. Рассчитанный для полетов на наиболее загруженных линиях средней протяженности, самолет выдержал испытание временем.

В июне 1977 года самолет Ил-86 экспонировался на 32-м Международном салоне авиации и космонавтики в Париже и получил высокую оценку зарубежных специалистов.

После летных испытаний Ил-86 строится серийно на Воронежском авиационном заводе.

Первый полет первого серийного широкофюзеляжного пассажирского самолета Ил-86 состоялся 3 марта 1979 года. Его подняли в небо командир экипажа летчик-испытатель Э.И. Кузнецов и второй пилот А.И. Вобликов – шеф-пилот Воронежского авиационного завода, Герой Советского Союза. Следует отметить, что советский аэробус строился в кооперации с зарубежными предприятиями.

Ил-86 стал первым пассажирским самолетом, спроектированным по условиям заданного ресурса и сертификации. В нем учитывались все требования по летно-техническим и экономическим характеристикам. Делалось все, чтобы создать конкурентоспособную машину, внедрялись передовые технологии и новейшее оборудование.

В сентябре 1978 года состоялся технический рейс самолета Ил-86 из Москвы в Минеральные Воды. В сентябре 1979 года Аэрофлот получил первый Ил-86. Спустя год, 26 декабря, Ил-86 приступил к перевозкам пассажиров на авиалинии Москва – Ташкент, а с 3 июля 1981 года вышел на международную линию Москва – Берлин.

Положено начало массовому внедрению самолета третьего поколения на международных авиатрассах.

Первым открывателем международных полетов на Ил-86 был командир Внуковского подразделения этих самолетов В.И. Паршин. Он возглавлял практически все первые полеты Ил-86 за рубеж.

Появление Ил-86 на воздушных трассах Аэрофлота ознаменовало начало нового этапа в развитии отечественного воздушного транспорта. Рассчитанный для полетов на зарубежных линиях средней протяженности, самолет блестяще выдержал все испытания. Его использование позволило существенно разгрузить аэропорты в Москве, Сочи, Минеральных Водах, Ташкенте, Хабаровске и других городах. Длительное время Ил-86 успешно эксплуатировался на самых протяженных международных трассах Москва – Нью-Йорк, Москва – Гавана и других.

Пионерами освоения Ил-86, как и большинства других отечественных гражданских самолетов, стали авиаторы Внуковского производственного объединения. Именно во Внукове машина обрела достойную жизнь протяженностью вот уже более двадцати лет.

Осенью 1981 года на Ил-86 было установлено 18 мировых рекордов с коммерческим грузом на скорость.

Выпускался Ил-86 серийно в 1980-1994 гг. Всего было построено 103 самолета. Из них 80 самолетов эксплуатируются в России, 7 – в Казахстане, 10 – в Узбекистане, 3 – в Армении и 3 самолета эксплуатируются в Китае.

К 2000 г., за 20 лет своей эксплуатации, Ил-86 перевезли около двухсот миллионов пассажиров. Исходя из предусмотренного ресурса конструкции лайнера Ил-86, определенного в 45 тысяч часов, можно уверенно сказать, что аэробусы предназначался для перевозки 170 пассажиров на расстояние до 8000 км, скоростью 900 км/час, а в транспортном варианте до 40 тонн грузов. Была закончена вся рабочая документация, уже началось изготовление самолета, но по конъюнктурным соображениям делать его не стали. Хотя машина была интересной.

В конце 2000 года самолеты Ил-86 выполняют рейсы в 19 городов России и стран СНГ, а также в 31 город двадцати пяти стран мира. Но с 1 апреля 2002 г. введен запрет на полеты Ил-86 в Европу, как «шумящий» самолет. Требуется замена двигателей.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ИЛ-86

Взлетная масса самолета, кг 206 000

Масса коммерческого груза, кг 42 000

Запас топлива, л 113 950

Пассажировместимость, чел. 234-350

Экипаж, чел. 3-4 Высота полета, м 9000-11 000

Дальность полета, км 3600-4350

Крейсерская скорость, км/час 870

Посадочная скорость, км/час 275

Потребная длина ВПП, м 2600

Длина разбега, м 1500-2000

Длина пробега, м 1300

Длина самолета, м 59,54

Размах крыла, м 48,06

Плошадь крыла, м2 320

В ы сота самолета, м 15,5

Диаметр фюзеляжа, м 6,08 Размеры пассажирской кабины, м:

– длина 44

– максимальная ширина 5,7

– максимальная высота 2,61

Велись работы и по созданию новых модификаций самолета. В 1980-х годах исследовался проект Ил-86Д с различными, в том числе и зарубежными, двигателями. Даль-немагистральный Ил-86 предназначался для перевозки 330 человек на трассах протяженностью до 9000 км.

Рассматривались проекты их модификации. В частности, предлагалось оснастить часть парка Ил-86 импортными двигателями CFM56-5C2 тягой по 14 160 кг французско-американского производства, даже подготовили рабочие чертежи, но программа не состоялась. Была также выпущена техническая документация на использование Ид-86 в своеобразном грузо-пассажирском варианте.

Среднемагистральный самолет Ил-86Б имел удлиненный фюзеляж и был предназначен для перевозки 450 пассажиров на маршрутах протяженностью 3600-4000 км.

В декабре 1979 г. было техническое предложение на создание дальнего магистрального самолета Ил-90 средней пассажировместимости с двумя двигателями НК-86 на 220 мест.

В декабре 1988 г. было техническое предложение создать дальний магистральный пассажирский самолет Ил-90-200 пассажировместимостью в 200 мест с двумя винтовентиля-торными двигателями НК-92.

Один самолет Ил-86 построен в специальном варианте «Россия» для обслуживания Президента России.

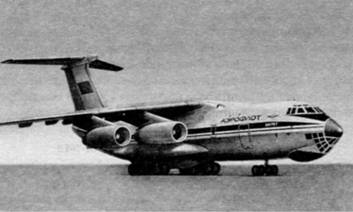

ТРАНСПОРТНЫЙ САМОЛЕТ ИЛ-76 И ЕГО МОДИФИКАЦИИ

В конце 1960-х годов в ОКБ СВ. Ильюшина начата разработка первого отечественного реактивного транспортного самолета Ил-76. Постройка первого опытного самолета Ил-76 была завершена в начале 1971 г., и 25 марта он совершил первый взлете Центрального аэродрома им. М.В. Фрунзе Москвы. Командир экипажа – Герой Советского Союза Э.И. Кузнецов, второй пилот – Г.Н. Вол охов, штурман – В.И. Милютин, бортинженер – И.Н. Якимец, бортрадист – И.С. Кондауров. На первом вылете самолета Ил-76 присутствовал выдающийся авиаконструктор СВ. Ильюшин.

В мае 1971 г. самолет был впервые представлен на 29-м Международном авиационно-космическом салоне в Париже.

5 мая 1973 г. состоялся первый полет серийного транспортного самолета Ил-76 с Ташкентского авиационного завода им. В.П. Чкалова. Пилотировал машину командир экипажа A.M. Тюрюмин (впоследствии получивший за испытания звания заслуженного летчика-испытателя СССР и Героя Советского Союза), второй пилот К.Г. Кудинов, ведущий инженер B.C. Кругляков.

После успешного завершения эксплуатационных испытаний Аэрофлот с 22 декабря 1976 г. начал регулярную эксплуатацию на внутренних трассах транспортных самолетов Ил-76. Первым в Аэрофлоте на постоянную прописку грузовой воздушный корабль Ил-76 приняло Тюменское авиапредприятие. Пилотам, инженерам, техникам, специалистам наземных служб аэропорта Рощино выпала почетная задача – дать новому флагману грузовых перевозок путевку в сибирское небо. Самолеты Ил-76 стали доставлять грузы для нефтяников и газовиков. Первыми командирами Ил-76, флагмана грузовых перевозок, стали Б.К. Кузнецов, А.А. Дементьев, А.И. Плешаков и А.И. Гурей. В учебно-тренировочном отряде Тюменского управления начали готовить экипажи Ил-76 для других предприятий Аэрофлота. Затем уже для освоения Ил-76 были созданы базы в Москве (ЦУМВС), Красноярске, Иркутске, Магадане, Самаре и других крупных городах страны.

Многие годы летчики-испытатели М.С. Кузнецов и Ж.К. Шишкин руководили подготовкой экипажей Аэрофлота для полетов на Ил-76 и шефствовали над этой машиной со дня получения на авиазаводе в Ташкенте.

Первые самолеты Ил-76 имели взлетную массу 157 000 кг, перевозили 40 т груза при эксплуатации с бетонных ВПП и 33 т – при полетах с грунта.

География полетов Ил-76 тесно связана с освоением районов Крайнего Севера, Западной и Восточной Сибири, Якутии, Заполярья и Чукотки. Этому самолету не нужны особые условия для работы: он надежно трудится на грунтовых и заснеженных аэродромах в сложных погодных условиях.

В 1978 г. начинаются международные полеты на Ил-76. Первый международный полет на Ил-76 (командир экипажа В. Лысенко) состоялся 5 апреля 1978 г. из Москвы в Софию. Затем осваиваются воздушные трассы в Юго-Восточную Азию, Индию, Европу. 10 июля 1979 г. выполнен первый полет через Атлантику на Кубу (командиры экипажей В. Строев, Ж.К. Шишкин). Затем начинаются рейсы в Японию, Китай, Корею.

4 ноября 1978 г. состоялся первый полет модифицированного транспортного самолета Ил-76Т с Ташкентского авиационного производственного объединения им. В.П. Чкалова. Самолет поднял в небо экипаж летчика-испытателя В.И. Свиридова.

Ил-76Т – это цельнометаллический моноплан с верхним расположением крыла. Имеет четыре турбореактивных двигателя Д-30КП конструкции П.А. Соловьева, расположенные под крылом на пилонах с тягой по 12 000 кг. Двигатели двухконтурные, двухкаскадные, с устройством для реверсирования тяги при пробеге. В обтекателе левых главных стоек шасси размещена вспомогательная силовая установка (ВСУ), используемая для воздушного запуска двигателей, питания системы кондиционирования самолета на земле и обеспечения бортсети электроэнергией переменного и постоянного тока.

Грузоподъемность 47 тонн. Кабина экипажа и грузовая кабина Ил-76Т герметизированы. Кабина экипажа разделена на верхнюю, в которой размещаются два пилота, бортинженер и бортрадист, и нижнюю, в которой размещается штурман с комплексом оборудования. Позади кабины пилотов находится технический отсек с оборудованием, дополнительным откидным сиденьем бортоператора по транспортному оборудованию и местами для отдыха экипажа.

Грузовая кабина без учета рампы имеет длину 20 м. Кабина вписана в цилиндрическую часть фюзеляжа диаметром 4,8 м. Высота кабины – 3,4 м, ширина – 3,45 м. Рампа служит для въезда перевозимой колесной и гусеничной техники в грузовую кабину. Задний наклонный грузовой люк обеспечивает сброс крупногабаритных грузов на платформах методом парашютного срыва. Люк закрывается рампой и тремя створками.

Чтобы обеспечить «всепроходность» Ил-76 по любым аэродромам, включая грунтовые и снежно-ледовые, как в Антарктиде, у этого грузовоза сделано десять пар колес – больше, чем у бронетранспортера.

На Ил-76Т осуществляются перевозки различной строительной техники, грузов в универсальных контейнерах и на поддонах. Самолеты Ил-76Т эксплуатируются в различных географических и климатических условиях, днем и ночью, в сложной метеообстановке. Такая возможность обеспечивается благодаря наличию на борту современного пилотажного оборудования.

Экипаж самолета Ил-76Т состоит из семи человек: двух пилотов, штурмана, бортинженера, бортрадиста, старшего бортоператора и бортоператора.

В начале восмидесятых годов были созданы модификации Ил-76ТД (гражданский вариант) и Ил-76МД, на которых применены более экономичные двигатели Д-ЗОКП II серии, благодаря чему возросла дальность беспосадочного полета, увеличена взлетная масса и коммерческая нагрузка.

25 февраля 1986 г. модифицированный транспортный самолет Ил-76ТД (вариант «Антарктида») за 29 летных часов доставил из Ленинграда на Молодежный 78 участников 31-й Комплексной антарктической экспедиции.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ИЛ-76ТД

Максимальная взлетная масса, кг 190 000

Максимальная посадочная масса, кг 151 500

Масса коммерческой нагрузки, кг 50 000

Масса пустого самолета, кг 96 000

Максимальный запас топлива, кг 84 840 Пракгический потолок, м 9000– 12 000

Дальность полета, км 3800-7300

Максимальная скорость, км/час 825

Крейсерская скорость, км/час 750-800

Посадочная скорость, км/час 190-210

Скорость отрыва на взлете, км/час 260

Экипаж, чел. 6-7

Потребная длина В П П, м 2500

Длина разбега, м 1680

Длина пробега, м 880

Длина самолета, м 46,60

Высота самолета, м 14,76

Размах крыла, м 50,50

Плошадь крыла, м2 300 Размер грузовой кабины (с учетом рампы), м 24,5 х 3,45 х 3,4

Диаметр фюзеляжа, м 4,8

Следуюшие модификации Ил-76ТФ (гражданский вариант), Ил-76МФ. На них установлены двигатели ПС-90А-76 конструкции П.А. Соловьева со взлетной тягой по 16 000 кг каждый. Фюзеляж самолета удлинен на 6,6 метра, что увеличило объем грузовой кабины с 320 до 400 м3. Размеры герметизированной грузовой кабины с рампой 31,14x3,45x3,4 м позволяют увеличить коммерческую нагрузку до 60 тонн. Это позволило на 25% снизить расход топлива, доведя его до 172 г/тхкм. Максимальная дальность полета возросла на 1700 км. Взлетный вес самолета – 210 тонн. Практическая дальность полета Ил-76ТФ обеспечивает перевозку морских контейнеров из приморских районов Европы, Азии и Африки в города, расположенные в глубине континентов.

На самолетах Ил-76ТФ, Ил-76МФ осуществлена перекомпоновка пультов и органов управления радиосвязью для обеспечения полетов без бортрадистов (сокращение экипажа до четырех человек – двух пилотов, штурмана и бортинженера).

Установка сертифицированных двигателей ПС-90А-76 полностью решает вопросы экологии и шумов, повышает топливную эффективность на 12-15%.

Первый полет модифицированного транспортного самолета Ил-76МФ состоялся 1 августа 1995 года в г. Ташкенте. Командир экипажа – летчик-испытатель А.Н. Кнышов, второй пилот – В.И. Свиридов, штурман – Б.А. Тверье, бортинженер – С.Н. Горюнов, бортрадист – Е.Э. Бокуно-вич, бортэлектрик – Ю.Г. Близнюк, ведущий инженер – Ю. М. Арандт.

Появление Ил-76ТФ и Ил-76МФ не ставит точку на эволюции самолета. В ОКБ им. СВ. Ильюшина разработан эскизный проект новой модификации Ил-76, снабженной цифровой электродистанционной системой управления и кабинным оборудованием, выполненным с использованием многофункциональных цветных дисплеев на жидких кристаллах. Летный экипаж предполагается сократить до двух человек.

Самолеты Ил-76 различных модификаций эксплуатируются по всему миру. Особенно они популярны в авиакомпаниях СНГ. И это несмотря на то, что есть у них существенный недостаток по сравнению с зарубежными грузовыми самолетами – большие расходы топлива двигателей Д-ЗОКП. Но этот недостаток, как видно, с лихвой восполняется большой грузоподъемностью, надежностью и неприхотливостью к качеству взлетно-посадочных полос, возможностью эксплуатации на грунтовых и снежно-ледовых аэродромах.

Ил-76 стал флагманом грузовых перевозок Аэрофлота. Ил-76 занимает одно из ведущих мест в системе международных перевозок. Его не зря называют самолетом «ста одной профессии».

Всего за период серийного производства до 1997 года было выпущено около 950 самолетов Ил-76 всех вариантов, более 120 из которых поставлены на экспорт. Более 280 Ил-76 всех модификаций используются в авиакомпаниях гражданской авиации России и СНГ. Производство Ил-76 продолжается и в настоящее время на Ташкентском авиационном ПО им. В.П. Чкалова.

Всего создано 17 модификаций самолета Ил-76.

Есть заявки от стран СНГ и от российских авиакомпаний на оснащение самолетов двигателями зарубежного производства.

Ил-76ТФ-100 – самолет Ил-76 с двигателями CFM-56-5С2 тягой по 14 150 кг французской фирмы Snecma. Новая силовая установка позволит резко поднять основные летно-технические характеристики. Новая модификация самолета должна будет иметь повышенную грузоподъемность в 60 тонн. Наиболее важным достоинством новой модификации станет также возможность перевозки до 4 морских контейнеров. Дальность полета новой модификации с базовой нагрузкой в 40 тонн возрастет примерно на 1000 км. Новые двигатели обеспечат возможность взлета с более высокогорных аэродромов и при высоких температурах окружающего воздуха, что особенно важно для стран Юго-Восточной Азии. Важным преимуществом Ил-76ТФ-100 является тот факт, что французские двигатели вписываются во все международные нормы по шумам и эмиссии.

На базе отечественного бортового оборудования планируется установить новую кабину самолета для сокращенного экипажа до 3 человек вместо четырех.

Другой вариант Ил-76 – с американским двигателем «Пратт-Уитни» PW2037.

На базе грузового самолета Ил-76, перед началом его серийного выпуска, рассматривался вариант пассажирского самолета-автобуса с облегченным фюзеляжем, на двух палубах которого располагалось до 250 пассажиров.

22 сентября 1989 г. в Подмосковье проводились испытания самолета Ил-76П для тушения площадных пожаров с выливным авиационным прибором емкостью 32 тонны. Заправка баков водой или специальным огнегасящим составом занимает 15 минут. Сброс воды или смеси производится с высоты 80-200 м, при этом баки могут опорожняться как последовательно, так и залпом. В вариант Ил-76П переоборудовано несколько серийных самолетов.
