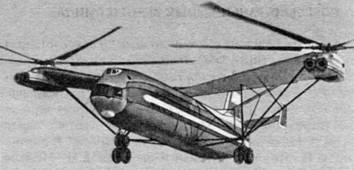

ТРАНСПОРТНЫЙ ВЕРТОЛЕТ-ГИГАНТ МИ-12 (В-12)

В 1967 г. в ОКБ М.Л. Миля был создан самый грузоподъемный в мире транспортный вертолет-гигант Ми-12 (В-12), последнее детище гениального авиационного советского авиаконструктора М.Л. Миля. Его впервые оторвал от земли 27 июня 1967 г. экипаж под командованием летчика-испытателя, Героя Советского Союза В.П. Колошенко. Первый взлет вертолета-гиганта был неудачным. И лишь 10 июля 1968 г. первый полет Ми-12 (В-12) состоялся, и осенью его передали на совместные с заказчиком государственные испытания.

Вертолет Ми-12, в отличие от других винтокрылах машин, созданных в ОКБ М.Л. Миля, построен по поперечной схеме с двумя несущими винтами диаметром 35 м. По мнению специалистов, применение поперечной схемы на этом вертолете весьма необычно в наше время, однако обеспечивает отличную скороподъемность, хорошие характеристики при планировании, а маневры, например, при снижении и выравнивании перед посадкой выполняются точнее, чем вертолетами продольной схемы. В горизонтальном полете поперечная схема дает некоторое преимущество перед продольной схемой благодаря отсутствию интерференции между винтами.

Максимальная взлетная масса вертолета Ми-12 составляла 105 тонн, общая мощность четырех двигателей Д25ВФ конструкции П.А. Соловьева – 26 000 л.с, крейсерская скорость – 240 км/час. Грузы в 20-25 тонн Ми-12 может перевозить без посадки на расстояние 300-500 км. Если подняться на верх его салона, то создается впечатление, словно мы вошли на крышу четырехэтажного дома: высота вертолета – 12,5 м; длина фюзеляжа – 37,0 м. Длина грузовой кабины – 28,15 м; ширина – 4,4 м; высота – 4,4 м. В ней могут свободно разместиться землеройные машины и строительные краны, бульдозеры и большегрузные автомобили.

Кабина экипажа двухпалубная: в нижнем этаже располагаются два пилота, бортинженер и бортэлектрик, в верхнем – штурман и радист.

Создание этого гиганта явилось поистине новаторской работой советских конструкторов.

Вертолет Ми-12 (В-12) был разработан для использования его преимущественно в районах нефтяных и газовых месторождений Севера, Западной Сибири, относительно мало освоенных и труднодоступных местностях, которым предсказывают большое экономическое будущее.

Целесообразным представляется использование тяжелого транспортного самолета в паре с соответствующим вертолетом, так как в этом случае грузы можно доставлять издалека самолетом на подходящую для него посадочную площадку, а затем перевозить вертолетом прямо к месту назначения. Логическим развитием этого принципа могла бы служить пара самолет Ан-22 (или Ил-76Т) и вертолет Ми-12.

Винтокрылый гигант Ми-12 начал свою жизнь в небе с сенсаций: на нем было установлено шесть мировых рекордов. Сначала Ми-12 поднимал на различную высоту 30 тонн, а затем с грузом более 40 тонн он смог подняться на высоту 2250 метров. Этот рекорд не превзойден до сих пор и вряд ли будет побит в обозримом будущем. Ми-12 совершил полет над странами Европы протяженностью 7000 км. Вертолет получил Приз И.И. Сикорского, учрежденный американской вертолетной ассоциацией.

В 1972 г. на Московском вертолетном заводе собрали вторую машину, доработанную с учетом результатов испытаний первого прототипа. Но поднять ее в воздух экипажу летчика-испытателя Г.В. Алферова из-за отсутствия двигателей довелось лишь в марте 1973 г.

Несмотря на все успехи, вертолет-гигант Ми-12 (В-12) в серию не пошел из-за присущей ему сложности системы управления и трансмиссии.

Всего было построено два опытных экземпляра вертолета-гиганта. Первый экземпляр Ми-12 (В-12) находится на территории МВЗ им. М.Л. Миля, а второй вертолет с надписью на фюзеляже «Аэрофлот» – в экспозиции Мо-нинского музея ВВС.

Параллельно с постройкой опытных машин разрабатывался вариант В-12М под два двигателя Д-ЗОВ взлетной мощностью по 20 000 л.с, предназначавшийся для перевозки до 40 тонн грузов на расстояние до 200 км. Но этот проект так и не реализовали.

Ми-12 (В-12) был последним в нашей стране вертолетом поперечной схемы и, видимо, завершившим линию развития вертолетов-гигантов.

ОСНОВНЫЕ ДАННЫЕ ТРАНСПОРТНОГО ВЕРТОЛЕТА МИ-12

Максимальная взлетная масса, кг 105 000

Масса пустого вертолета, кг 69 100 Масса коммерческой нагрузки, кг:

– нормальная 20 000

– максимальная 25 000 Максимальная скорость, км/час 260 Крейсерская скорость, км/час 240 Динамический потолок, м 3500 Дальность полета, км:

– практическая 500

– перегоночная 1000 Диаметр несущего винта, м 35 Размах с вращающимися несущими винтами, м 67 Длина фюзеляжа, м 37 Высота вертолета, м 12,5 Ширина (по мотогондолам), м 34,4 Экипаж, чел. 6

ТЯЖЕЛЫЙ ТРАНСПОРТНЫЙ ВЕРТОЛЕТ МИ-26

4 ноября 1980 г. из сборочного цеха Ростовского вертолетного завода (ныне ОАО «Роствертол») выкатили первый серийный тяжелый транспортный вертолет Ми-26. 25 октября 1980 г. было выполнено первое висение, а на следующий день состоялся полет по кругу. В обоих случаях вертолетом управлял экипаж Московского вертолетного завода им. М.Л. Миля в составе: летчики-испытатели Г.Р. Карапе-тян, А.П. Грушин, штурман-испытатель Б.И. Мешков, бортинженер-испытатель А.Ф. Денисов.

Первый полет первый опытный вертолет Ми-26 совершил 14 декабря 1977 г. Машиной управлял экипаж во главе с ведущим летчиком-испытателем Г.Р. Карапетяном. В феврале 1978 г. вертолет перелетел на милевскую летно-испытательную базу в Люберцах (Московская область), где и развернулась основная программа заводских испытаний.

В 1981 г. вертолет демонстрировался на Парижском авиакосмическом салоне и оценен зарубежными специалистами как великолепное достижение советской авиационной промышленности. В 1985 г. вертолет-гигант был показан на ВДНХ СССР.

Ми-26 – самый большой серийный вертолет в мире. Его по праву называют флагманом вертолетного флота мира.

12 января 1985 г. в серийное производство был запущен гражданский вариант вертолета, получивший обозначение Ми-26Т.

В Аэрофлот Ми-26Т начали поступать в 1986 г. Первый прибыл в Тюменское авиапредприятие после испытаний в ГосНИИ ГА. Вначале гражданские летчики переучивались на Ростовском вертолетном заводе, а с 1987 г. – в Кременчугском вертолетном училище гражданской авиации (Украина). Это учебное заведение получило два Ми-26, на которых до конца 1989 г. подготовило сотни командиров, вторых пилотов, штурманов, бортинженеров и бортоператоров.

Вертолет Ми-26Т предназначен для перевозки крупногабаритных грузов и техники массой до 20 тонн. Он может использоваться при строительстве мостов, при перевозках и монтаже тяжелого оборудования промышленных предприятий, при сооружении буровых и линий электропередачи в отдаленных и труднодоступных районах.

Ми-26Т оборудован устройством для перевозки на внешней подвеске крупногабаритных грузов. Хотя следует особо подчеркнуть, что размеры грузовой кабины весьма внушительны: длина – 12 м (с рампой 15 м); ширина – 3,25 м и высота 2,95-3,17 м; объем кабины -121м3. Предусмотрена механизированная погрузка и выгрузка. Для этого вертолет оборудован двумя электролебедками. Крепятся грузы и техника надежными швартовочными устройствами. В центральном люке пола кабины установлен съемный замок системы внешней подвески.

Ми-26Т оснащен двумя турбовальными двигателями Д-136 конструкции В.А. Лотарева мощностью по 11 500 л.с. каждый. При выходе из строя одного двигателя второй автоматически выводится на режим максимальной мощности. На одном двигателе Ми-26Т может продолжать полет с набором высоты и даже зависать у земли при массе, соответствующей нормальной взлетной массе вертолета.

Впервые в мировой практике вертолетостроения на Ми-26 применен восьмилопастной большого диаметра несущий винт и рулевой винт из пяти лопастей. Оба винта оборудованы эффективной электротермической антиобледенитель-ной системой, что позволяет работать при очень низких температурах.

На Ми-26Т установлены новый комплекс пилотажно-навигационного оборудования и система автоматического управления. На борту применяется телевизионная система, позволяющая экипажу наблюдать за погрузкой и выгрузкой, не покидая кабины. Одна из телекамер установлена под хвостовой балкой, вторая обеспечивает задний обзор, третья следит за положением груза на внешней подвеске.

Ми-26Т оснащен вспомогательной силовой установкой. Он позволяет в течение длительного времени работать вдалеке от авиабаз. Кабина вертолета имеет систему кондиционирования воздуха. Экипаж Ми-26Т состоит из пяти человек: командир, второй пилот, штурман, бортмеханик, радист.

На базе Ми-26Т разработан пассажирский вариант вертолета Ми-26П. Пассажирский вариант имеет 70 мест, по пять в ряду с одним проходом, с багажом и бытовыми отсеками. Для обеспечения комфорта применена теплоизоляционная отделка и система кондиционирования воздуха. Кроме того, имеется противопожарный и санитарный вариант МИ-26Т, а также вариант вертолета-геолога.

В 1992 г. был разработан проект усовершенствованного варианта вертолета Ми-26М с новым несущим винтом с улучшенной аэродинамикой лопастей, новыми газотурбинными двигателями Д-127 Запорожского машиностроительного КБ «Прогресс» по 14 000 л.с. и усовершенствованным оборудованием.

Разработаны модификации: Ми-26К и Ми-26ТМ.

МИ-26К – тяжелый вертолет-кран с максимальной коммерческой нагрузкой, увеличенной до 25 тонн.

МИ-26ТМ – вариант с подвесной кабиной для пилотирования при операциях с подвесным грузом. На внешней подвеске может перевозить груз массой 20 тонн.

ОСНОВНЫЕ ДАННЫЕ ВЕРТОЛЕТА МИ-26Т

Максимальная взлетная масса, кг 56 000

Нормальная взлетная масса, кг 49 600

Масса пустого самолета, кг 28 200 Максимальная коммерческая нагрузка, кг:

– в фюзеляже . 20 000

– на внешней подвеске 18 150 Максимальная скорость, км/час 295 Крейсерская скорость, км/час 255 Статический потолок, м 1800 Динамический потолок, м 4600 Дальность полета, км 800-1920 Длина фюзеляжа без винтов, м 33,727 Длина вертолета с вращающимися винтами, м 40,03 Ширина вертолета (по внешние колеса шасси), м 8,15 Диаметр несущего винта, м 32,0 Диаметр рулевого винта, м 7,60 Экипаж, чел. 5

Вертолеты Ми-26 экономичны, эффективны, надежны и просты в эксплуатации. Они предназначены для замены тысячного парка вертолетов Ми-6. Вертолеты Ми-26 успешно эксплуатируются как у нас в стране, так и за рубежом. Количество построенных – более 280. Экспортировано – более 40.

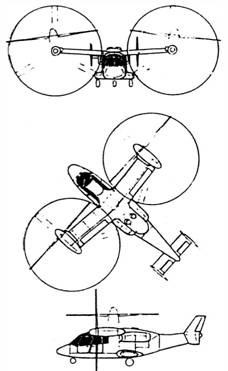

ПРОЕКТ МНОГОЦЕЛЕВОГО САМОЛЕТА С ВЕРТИКАЛЬНЫМ ВЗЛЕТОМ И ПОСАДКОЙ МИ-30

В 1972 г. на Московском вертолетном заводе под руководством Генерального авиационного конструктора М.Н. Тищенко была начата инициативная разработка проекта-предложения транспортно-пассажирского вертолета – самолета Ми-30 с поворотными винтами. Сначала он назывался вертолетом-самолетом, но потом получил новое специальное название – винтоплан.

Ми-30 рассматривался как перспективная замена наиболее распространенного многоцелевого вертолета Ми-8 и предназначался для грузо-пассажирских перевозок (19 пассажиров или 2000 кг груза). Расчетная скорость полета составляла 500-600 км/час, дальность – 800 км, взлетная масса – 10 600 кг.

В качестве силовой установки предполагалось использовать два газотурбинных двигателя ТВЗ-117, расположенных над фюзеляжем, которые должны были приводить с помощью трансмиссии два поворотных несущетянущих винта диаметром 11 м в гондолах на концах крыла.

В ходе разработки было признано целесообразным увеличить грузоподъемность Ми-30 до 3-5 тонн и пассажировместимость – до 32 человек, поэтому проект винтоплана был переработан под установку трех форсированных двигателей ТВЗ-117Ф, диаметр несущетянущих винтов увеличился до 12,5 м, а взлетная масса – до 15 500 кг.

В 1991 г. были разработаны три различных типа винтоплана: Ми-ЗОС и Ми-ЗОД, грузоподъемностью 3200 кг и 2500 кг и пассажировместимостью 21 и 11 человек соответственно, и более легкий Ми-30 Л грузоподъемностью 950 кг, рассчитанный на перевозку семи пассажиров. Первые два винтоплана с максимальной взлетной массой 13 000 кг, выполненные по схеме «утка», предполагалось оснастить силовыми установками из двух двигателей ТВЗ-117, а третий, обычной схемы с двухкилевым оперением и взлетной массой 3750 кг, – двумя газотурбинными двигателями АЛ-34.

Однако в связи с экономическими трудностями винтоплан Ми-30 так и не вышел из стадии аналитическо-конструкторских исследований.

ПРОЕКТ ТРЕХВИНТОВОГО ВЕРТОЛЕТА МИ-32

В 70-х годах на М ВЗ им. М.Л. М иля был разработан проект трехвинтового вертолета Ми-32 грузоподъемностью свыше 50 тонн.

По замыслу конструкгоров, летающий кран Ми-32 без классического фюзеляжа с тремя силовыми установками от вертолета Ми-26 (три спарки двигателей Д-136) мог пере-

возить грузы лишь на верхней подвеске. Расчеты показывали, что при взлетном весе 146 тонн вертолет такой схемы сможет развивать скорость до 230 км/час, перевозить грузы до 55 тонн на расстояние до 300 км (перегоночная дальность – 1200 км). При этом статический потолок будет не ниже 1000 м, а динамический – 4000 м.

Сверхтяжелый аппарат мог оказать существенную помощь в освоении районов Сибири, Дальнего Востока и Крайнего Севера. Однако проекг дальнейшего развития не получил.

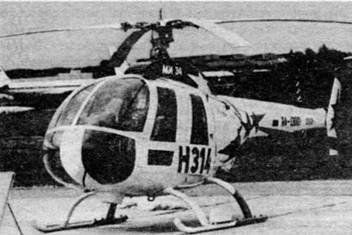

ЛЕГКИЙ МНОГОЦЕЛЕВОЙ ВЕРТОЛЕТ МИ-34

С 1993 г. Арсеньевской авиационной компанией «Прогресс» им. Н.И. Сазыкина выпускается малой серией легкий многоцелевой вертолет Ми-34, созданный ОКБ им. М.Л. Миля, для замены вертолетов класса Ми-2, используюшихся на хозяйственных работах.

Его назначение: деловые поездки, перевозка почты, патрулирование, обучение пилотов, перевозка пассажиров и малых партий грузов. Хорош Ми-34 и как санитарная машина.

На первом опытном вертолете Ми-34 совершил первый полет 26 декабря 1986 г. летчик-испытатель Б.В. Савинов (позже погиб при испытании вертолета Ми-34). Во время испытаний на вертолете Ми-34 было продемонстрировано выполнение таких фигур высшего пилотажа, как «бочка» и «петля Нестерова», впервые для наших вертолетов. Вертолет прошел все виды испытаний: государственные, сертификационные, эксплуатационные. Первый полет серийного вертолета состоялся 4 ноября 1993 г.

На вертолете Ми-34 установлен поршневой девятицилиндровый двигатель М-14В26В мощностью 325 л.с. Завершены работы по увеличению его мощности до 370 л.с. Расход топлива на час полета составляет 68 л, или 47 л на 100 км.

Вертолет спроектирован по одновинтовой схеме с четы-рехлопастным несушим винтом из композиционных материалов диаметром десять метров и двухлопастным рулевым винтом, который также выполнен из композиционных материалов диаметром 1,48 м и с легким полозковым шасси.

Фюзеляж каркасной конструкции, изготовленный из алюминиевых сплавов с широким применением композитных материалов, плавно переходит в коническую хвостовую балку с кожухом сверху для вала рулевого винта. С левой стороны на конце хвостовой балки установлено стреловидное вертикальное оперение с Т-образным расположением горизонтального оперения прямоугольной формы в плане.

Система управления вертолетом механическая, управление в кабине двойное.

Оборудование состоит из УКВ радиостанции, автоматического радиокомпаса, радиовысотомера, авиагоризонта.

Конструкция вертолета Ми-34, в первую очередь несушей системы, системы управления и фюзеляжа, позволяет успешно сажать аппарат в режиме авторотации несущего винта на снег, траву, бетон.

Ми-34 рассчитан на перевозку четырех человек, включая пилота. Ми-34 может базироваться, выполнять взлеты и посадки с бетонированных и грунтовых площадок.

Заказчикам предлагаются несколько вариантов этой машины: Ми-34А (с одним газотурбинным двигателем американской фирмы «Аллисон»), Ми-34ВАЗ (с двумя роторно-поршневыми двигателями), Ми-34П (патрульный милицейский вертолет), Ми-34С (легкий многоцелевой сертифицированный вертолет с одним двигателем М-14В26В мощностью 325 л.с).

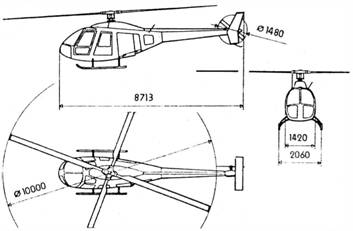

ОСНОВНЫЕ ДАННЫЕ ВЕРТОЛЕТА МИ-34С

Взлетная масса, кг 1450

Максимальная полезная нагрузка, кг 360

Количество пассажиров, чел. 2-4

Емкость топливных баков, л 180

Скороподъемность, м/сек 9 Максимальная скорость, км/час 215-200 Крейсерская скорость, км/час 170– 190

Максимааьная продолжительность полета, час 2,1

Дальность полета, км 360

Перегоночная дальность полета, км 700

Статический потолок, м 1500

Динамический потолок, м 4000

Диаметр несущих винтов, м 10

Диаметр рулевых винтов, м 1,48

Длина вертолета с вращающимися винтами, м 11,41

Высота вертолета на стоянке, м 2,75

Ширина вертолета, м 1,42

Экипаж, чел. 1

ВЕРТОЛЕТ НОВОГО ПОКОЛЕНИЯ МИ 38

На Казанском вертолетном заводе развертывается серийное производство по выпуску вертолета нового поколения Ми-38, который в перспективе должен заменить Ми-8, Ми-17, а в ряде случаев вертолеты Ми-6.

Главным его отличием будет высокая транспортная и топливная эффективность при одновременном соответствии мировым нормам по безопасности полетов, комфорту, обслуживанию и эксплуатации.

На вертолете Ми-38 предлагают установить два отечественных газотурбинных двигателя ВК-2500 мощностью по 2500 л.с. или два американских двигателя «Пратт-Уитни» PW 127Т/В мощностью по 2750 л.с. В отличие от вертолета Ми-8 на Ми-38 применен шестилопастный несущий винт, хотя его диаметр практически совпадает с диаметром винта Ми-8. Рулевой винт диаметром 3,84 м, четырехлопастный, с Х-образно расположенными лопастями.

Размеры грузовой кабины – 8,7x1,85x2,34 метра – несколько больше, чем на Ми-8. Кабина позволяет разместить до шести тонн грузов или до 30 легкосъемных сидений для перевозки людей. Загрузка грузовой кабины может осуществляться через заднюю и боковую грузовые двери.

В полете мы не заметим на вертолете Ми-38 привычное шасси – оно убирается с целью снижения вредного сопротивления. Передняя стойка убирается вперед по полету в подпольное пространство пилотской кабины, основные стойки убираются в боковые обтекатели.

Пилотская кабина Ми-38 выполнена на современном уровне, с применением новейших средств радиоэлектроники. Кабина предусматривает размещение экипажа в составе трех человек: командира, второго пилота и бортмеханика. На Ми-38 место командира будет размещено с правой стороны в отличие от других вертолетов «Ми».

Вертолет Ми-38 планируется производить в следующих вариантах:

– транспортном – для перевозки грузов до 6 тонн при внугреннем и 8 тонн при внешнем размещении нагрузки;

– пассажирском – для перевозки 30 пассажиров или повышенной комфортности с салоном для восьми пассажиров и четырех стюардесс;

– санитарном – для перевозки шести больных на носилках и четырех на сиденьях в сопровождении четырех медицинских работников;

– воздушного наблюдения и разведки.

ОСНОВНЫЕ ДАННЫЕ ВЕРТОЛЕТА МИ-38

Максимальная взлетная масса, кг 15 600

Масса пустого вертолета, кг 8300

Запас топлива, л 2000 Максимальная коммерческая нагрузка, кг:

– в фюзеляже 5000

– на внешней подвеске 6000 Пассажировместимость, чел. 30 Максимальная скорость, км/час 285 Крейсерская скорость, км/час 275 Скороподъемность, м/сек 9 Дальность полета, км 820– 1350 Статический потолок, м 2500 Динамический потолок, м 5500 Длина вертолета без винтов, м 19,952 Высота вертолета, м 5,561 Ширина вертолета, м 4,50 Диаметр несущего винта, м 21,1 Диаметр рулевого винта, м 3,84 Экипаж, чел. 3

Разработкой вертолета Ми-38 руководили заместитель Генерального конструктора ОКБ им. М.Л. Миля А.Н. Иванов, а затем ведущий конструктор Н.И. Чалов.

Первый подъем вертолета Ми-38 состоялся 23 декабря 2003 г. Предварительные результаты первых полетов, проведенных в рамках заводских летно-конструкгорских испытаний, подтвердили правильность технических решений, заложенных в конструкцию вертолета Ми-38.

Вертолет Ми-38 принял впервые участие в авиационно-космической выставке МАКС-2005 в г. Жуковском.

В серию Ми-38 планируется запустить в 2009 г. Насколько будут выдержаны эти сроки, сказать трудно.

ЛЕГКИЙ МНОГОЦЕЛЕВОЙ ВЕРТОЛЕТ МИ 52

На Московском вертолетном заводе им. М.Л. Миля авиаконструкторами разработан проект легкого многоцелевого вертолета Ми-52 «Снегирь» с одним роторно-поршневым двигателем ВАЗ-4265 с взлетной мощностью 270 л.с, раз работанным Волжским автомобильным заводом. Этот двигатель работает на обычном автомобильном бензине АИ-93 иАИ-95.

Ми-52 сможет перевозить пять человек, с учетом пилота, или 350 кг груза. Максимальная взлетная масса – 1200 кг. Крейсерская скорость – 160 км/час. Дальность полета с коммерческой нагрузкой 320 кг – 200 км. Максимальная продолжительность полета с коммерческой нагрузкой 150 кг – 6 часов. Ми-52 «Снегирь» имеет складывающийся несущий винт, что упрощает его хранение и транспортировку.

В народном хозяйстве машина может обслуживать энергопроводы и месторождения, осуществлять корпоративные перевозки, работать над водными акваториями и транспортировать грузы на внешней подвеске.
