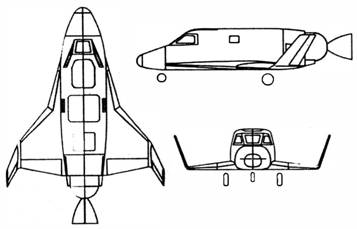

КОРАБЛЬ ДЛЯ КОСМИЧЕСКОГО ТУРИЗМА

В конструкторском бюро ЭМЗ им. В.М. Мясищева создается авиационно-космическая система C-XXI, предназначенная для кратковременных космических полетов. Этот аппарат позволит поднять на высоту более ста километров (нижняя граница космоса) экипаж из трех человек: одного пилота и двух туристов.

Внешне ракетный модуль C-XXI напоминает в несколько раз уменьшенную копию космического челнока «Буран». В нем – трехместная пассажирская капсула, двигательный блок, отсек оборудования с системами управления, жизнеобеспечения и спасения. Аппарат оснащен настолько интеллектуальной электроникой, что основные действия будут производиться автоматически. Пилот здесь только для подстраховки.

Система жизнеобеспечения будет поддерживать нормальные жизненные условия: температура 18-25 градусов. Не потребуются даже индивидуальные дыхательные приборы.

Все это хозяйство будет стартовать с самолета-носителя М-55 «Геофизика». Самолет-носитель с установленным на нем ракетным модулем с пассажирами и пилотом поднимается на высоту 17 км. Здесь размыкаются механические замки и включается ускоритель на ракетном модуле. При отходе от самолета-носителя на безопасное расстояние автоматически включаются ракетные двигатели основной установки. Самолет-носитель в это время резко снижается. Ракетный модуль набирает высоту, постепенно принимая вертикальное положение.

После отработки ракетных двигателей происходит расстыковка пассажирской капсулы и двигательного отсека. Капсула по инерции летит до точки наибольшего набора высоты. В течение трех минут С-ХХ1 будет находиться на высоте 101 км – нижней границе космического пространства. За это время пассажиры (туристы) испытают все прелести космического полета: невесомость, черное небо вокруг, голубую поверхность Земли внизу.

Это будет первый корабль для космического туризма. Примечательно, что Россия первой взялась осваивать эту нишу.

ОСНОВНЫЕ ДАННЫЕ КОСМИЧЕСКОГО МОДУЛЯ C-XXI

Взлетная масса, кг 3500

Максимальная высота, км 101

Время в невесомости, мин 3

Время полета после разделения, мин 20 Потребная длина ВПП, м 2000-2500

Силовая установка РДТТ

Масса двигателя, кг 1360

Тяга двигателя, кг 8000

Скорость, км/час до 5200 Габариты модуля, м:

– длина 7,70

– размах крыла 5,58

– высота 2,02

САМОЛЕТЫ ДЛЯ ГРАЖДАНСКОЙ АВИАЦИИ ТАНТК ИМЕНИ Г.М. БЕРИЕВА

Для России с ее огромными пространствами прибрежных вод и озер проблема использования природных «аэродромов» никогда не утрачивала своей актуальности. И в последнее десятилетие все больше проявляется стремление создать самолеты-амфибии.

Конечно же, самолеты-амфибии первоначально стали создаваться для военных целей. Так уж повелось в нашем государстве, что приоритет всегда отдавался военным заказам, а не гражданским. Боевые самолеты-амфибии А-40, или, как их еще называют, «Альбатросы», были приняты на вооружение в 1990 году. Сконструированы они были на одном из крупнейших у нас Таганрогском авиационном научно-техническом комплексе (ТАНТК) им. Г.М. Бериева.

Смело можно сказать, что это выдающееся достижение конструкторской мысли. Ничего подобного этому турбореактивному самолету-амфибии в мире пока нет. Таганрожцам во главе со своим Генеральным конструктором А.К. Константиновым, а затем его преемником ГС. Панатовым удалось успешно преодолеть гидродинамический барьер, который, кстати, так и остался недостижимым для американцев, потерпевших две катастрофы на аналогичных летательных аппаратах и вынужденных затем бросить эту затею.

Но не меньшей остается нужда в подобных летательных аппаратах в гражданской авиации. Сдвиг в лучшую сторону наметился здесь, когда в последние годы сама жизнь заставила оборонно-промышленный комплекс повернуться лицом к конверсии, вспомнить и о гражданской авиации.

На базе противолодочной амфибии А-40 «Альбатрос» рассматривались грузо-пассажирский вариант Бе-42ПТ и пассажирский Бе-40П. Последний мог бы пере возить до 105 человек на расстояние 4000 км.

ПРОТИВОЛОДОЧНЫЙ «ПОЖАРНЫЙ»

В рамках современной программы конверсии несколько боевых машин Бе-12 ОКБ им. Г.М. Бериева были модифицированы для тушения лесных пожаров, перевозки грузов и пассажиров в прибрежные поселки и города, не имеющие аэродромов, для патрулирования морских зон добычи крабов, рыбы, полезных растений, для экономических исследований.

Правда, впервые возможность использования Бе-12 в гражданской авиации рассматривалась в 60-х годах. В 1963 году на базе Бе-12 был разработан проект амфибии Бе-18, которая могла использоваться в различных вариантах: пассажирском (Бе-18П), ледового разведчика (Бе-18ЛР), транспортном (Бе-18Т), рыбопромыслового разведчика (Бе-18РР) и аэрофотосъемщика (Бе-18ФК).

В пассажирском варианте самолет Бе-18П предназначен для перевозки пассажиров, багажа, почты, грузов на линиях Аэрофлота протяженностью до 2000 км. Самолет рассчитан на перевозку 35-40 пассажиров, которые размещаются в четырех негерметичных кабинах, оборудованных системами вентиляции, обогрева, тепло– и звукоизоляции.

Для перевозки багажа предусмотрены багажные отделения общим объемом 8 м3.

В кормовой части лодки установлен вспомогательный двигатель РД-36-35 с тягой 2000 кг, обеспечивающий надежный взлет самолета при отказе одного из основных двигателей.

Экипаж самолета Бе-18П состоит из двух пилотов, штурмана и бортпроводника. Пилоты и штурман размещены в носовой кабине, бортпроводник – в передней части пассажирского салона.

Министерство гражданской авиации не проявило никакого интереса к вариантам проекта амфибии Бе-18 – все осталось только на бумаге.

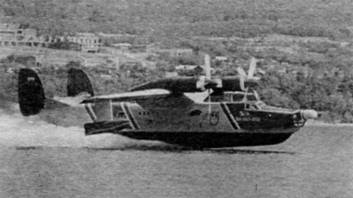

Впервые 27 апреля 1992 года с заводского аэродрома в Таганроге поднял в небо противопожарный вариант амфибии Бе-12П экипаж испытателей в составе: командир корабля К.Б. Бабич, второй пилот Н.Н. Охотников, штурман Ю.Н. Герасимов, бортрадист А.С. Новицкий. Первое практическое применение самолета для тушения пожаров состоялось в июле 1992 г. у станции Мигулинской (Ростовской области). С 1993 г. самолет-амфибия, проходя эксплуатационные испытания, используется на тушении лесных пожаров в различных регионах России. За период эксплуатации самолеты Бе-12П работали на тушении пожаров в Иркутской, Ростовской областях, Краснодарском, Ставропольском, Хабаровском краях. Республике Саха (Якутия), на Сахалине и Чукотке.

На самолетах Бе-12П отрабатывается конструкция специальной системы пожаротушения, методика тушения лесных пожаров одним и группой самолетов при различном рельефе местности, плотности и составе лесных массивов, осваиваются различные водоемы для забора воды, взаимодействие со службами Авиалесоохраны и наземными средствами при тушении различных пожаров.

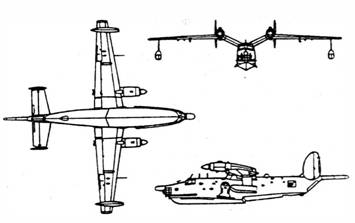

Самолет-амфибия Бе-12П представляет собой цельнометаллический двухмоторный свободнонесущий высокоплан с крылом типа «чайка», двумя подкрыльевыми поплавками, фюзеляжем – лодкой глиссирующего типа, палубным свободнонесущим горизонтальным и двухкилевым оперением.

Силовая установка состоит из двух турбовинтовых двигателей АИ-20Д мощностью по 5180 л. с. с четырехлопаст-ными воздушными винтами АВ-68Д диаметром 5 м.

Шасси – трехопорное, с хвостовым колесом.

Экипаж самолета состоит из четырех человек.

Всего противопожарных самолетов-амфибий Бе-12П было создано четыре.

Планировалась в 1994 г. передача восьми самолетов Бе-12 из авиации ВМФ для их переоборудования в самолеты для тушения пожаров, но из-за отсутствия финансирования это сделать не удалось.

Тем не менее до поступления в эксплуатацию самолета-амфибии нового поколения Бе-200 ТАНТК им. Г.М. Бериева планирует продолжать работы по применению модифицированных Бе-12 для тушения лесных пожаров.

Одну из противолодочных машин Бе-12 переделали в летающую лабораторию Бе-12П-200, предназначенную для отработки устройств забора и слива воды амфибии Бе-200 и как модификация Бе-12 для выполнения задач пожаротушения. Первые пробежки на воде самолета-амфибии Бе-12П-200 были выполнены 9 августа 1996 г. Испытания Бе-12П-200 с системой специального пожарного оборудования проводились с августа по октябрь 1996 г. Всего за время испытаний было выполнено 37 режимов забора и сброса воды. В дальнейшем самолет-амфибия Бе-12П-200 успешно эксплуатировался в условиях реальных лесных пожаров. В эксплуатации находится один экземпляр самолета-амфибии Бе-12П-200.

Наряду с выполнением полетов по тушению пожаров самолет Бе-12П-200 демонстрировался на Международных авиационных выставках: Геленджик-96, МАКС-97, Геленджик-98, Берлин Эйр Бридж, МАКС-99, Гидроавиасалон-2000, МАКС-2001.

ОСНОВНЫЕ ДАННЫЕ БЕ-12П-200

Максимальная взлетная масса, кг 36 000

Масса пустого снаряженного самолета, кг 25 500

Максимальный запас топлива, кг 9000

Максимальная емкость водяных баков, л 6000

Максимальная скорость, км/час 560

Крейсерская скорость, км/час 460

Посадочная скорость, км/час 240

Практический потолок, м 12 100 Дальность полета, км 1500-3600

Продолжительность полета, час 8,3

Мореходность (высота волны), м 0,8

Экипаж, чел. 4 Взлетная дистанция, м:

– с суши 2000

– с воды 2300 Посадочная дистанция, м:

– на сушу 1750

– на воду 1500 Длина самолета, м 26,51 Размах крыла, м 30,2 Площадь крыла, м2 99 Высота самолета, м 7,4

Были разработаны и другие варианты амфибий для гражданских целей:

Бе-12НХ – «народно-хозяйственный» самолет для транспортировки грузов в труднодоступные регионы. Всего было построено три машины.

Бе-12НХ в 1992-1993 годах широко эксплуатировались в Сахалинской области. Они перевезли около 401,5 тонны грузов и 2055 пассажиров. Было выполнено 68 полетов на разведку рыбы, 20 – по контролю экономической и экологической зоны. Но, к сожалению, служба этих машин продолжалась не долго. Две машины потерпели аварию, а третья находится на стоянке заводского аэродрома в Таганроге.

Бе-12ЭКО – для экологической разведки.

Бе-12И – для научно-исследовательских работ.

Однако, несмотря на привлекательность предложений, разработанные варианты амфибий Бе-12ЭКО и Бе-12И так и остались на бумаге.

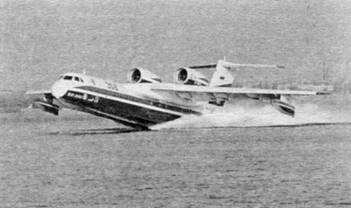

САМОЛЕТ-АМФИБИЯ БЕ-200 И ЕГО МОДИФИКАЦИИ

В 1990 году коллектив Таганрогского авиационного научно-технического комплекса (ТАНТК) им. Г.М. Бериева приступил к проектированию многоцелевого самолета-амфибии Бе-200. Этот самолет планируется выпускать в нескольких вариантах: пожарном, пассажирском, санитарном, грузо-пассажирском, деловом, грузовом и спасательном. Серийный выпуск Бе-200 организуется на Иркутском авиационном производственном объединении. По оценкам экспертов, мировой рынок Бе-200 на период до 2020 года может составить 350 машин.

24 сентября 1998 г. с заводского аэродрома Иркутского авиационного производственного объединения взлетел первый прототип многоцелевой амфибии Бе-200. Самолет пилотировал экипаж Таганрогского авиационного научно-технического комплекса им. Г.М. Бериева в составе ведущего летчика-испытателя К.В. Бабича, второго пилота В.П. Дубенского и ведущего инженера по испытаниям А.Н. Тернового. Первый вылет, продолжительностью 27 минут, показал соответствие параметров устойчивости и управляемости, а также взлетно-посадочных характеристик расчетным.

ОСНОВНЫЕ ДАННЫЕ БЕ-200

Максимальная взлетная масса, кг 37 200 Максимальная масса после забора воды

в режиме глиссирования, кг 43 000

Масса коммерческой нагрузки, кг 7500

Запас топлива, кг 12 260

Крейсерская скорость, км/час 610-710 Высота полета, м 8000-10 000

Дальность полета, км 3600

Экипаж, чел. 2 Взлетная дистанция, м:

– с суши 620

– с воды 820 Посадочная дистанция, м:

– на сушу 700

– на воду 960 Мореходность (высота волны), м 1,2 Длина самолета, м 32,05 Размах крыла, м 32,70 Плошадь крыла, м2 117,4 Высота самолета, м 8,90 Максимальная ширина фюзеляжа, м 2,86 Размеры грузо-пассажирской кабины, м:

– длина 17

– максимальная ширина 2,6

– максимальная высота 1,9 Объем, м3 84

Бе-200 представляет собой высокоплан со стреловидным крылом, Т-образным оперением, лодкой большого удлинения, герметичной кабиной с габаритами 17,0x2,6x1,9 м, с крейсерской скоростью до 710 км/час и взлетной массой 37 200 кг, дальность полета – 3600 км. Два турбовентиляторных двигателя Д-436ТП с тягой по 7500 кг каждый установлены на пилонах за крылом, что исключает попадание в них воды при взлете и посадке.

В дальнейшем экспортные варианты Бе-200 могут комплектоваться двигателями ТРДД BR-715 (совместная разработка BMW и «Роллс-Ройс») или Аллисон-2000.

Шасси – трехопорное с носовой двухколесной стойкой, убирающейся в днише лодки. Основные двухколесные .

Пассажирской салон (в пассажирском варианте Бе-210), рассчитанный на 72 кресла с шагом 750 мм, имеет современное оформление и освещение отраженным светом. Каждое кресло имеет откидной столик. Секции багажной полки для ручной клади находятся по правому и левому бортам над пассажирскими креслами.

Впереди пассажирского салона расположен багажно-гру-зовой отсек, оборудованный съемными полками и сетками для размещения багажа. В конце пассажирского салона расположены туалет, буфетная стойка, багажные отделения и гардероб. Унифицированные кресла двух бортпроводников расположены, соответственно, в начале и в конце средней части лодки.

Кабина экипажа, состоящего из двух пилотов, скомпонована исходя из условий создания удобств экипажу для проведения полетов с максимальной эффективностью и безопасностью. Каждый из пилотов, размещенных в кабине по стандартной схеме, имеет перед собой органы управления самолетом с уменьшенным ходом и меньшими усилиями по сравнению с обычными. На приборной доске размещены два цветных многофункциональных электронных индикатора вертикальной и горизонтальной обстановки, на которых отображается текущая пилотажно-навигационная обстановка.

В грузовом варианте Бе-200 рассчитан на перевозку грузов в стандартных контейнерах общим весом до 6,0 тонн.

Самолет-амфибия в грузовом варианте имеет входную дверь размером 0,9x1,7 м, а в хвостовой части – два аварийных и большой грузовой люки. Последний позволяет загружать до семи контейнеров АКБ-1,5 и другие крупногабаритные грузы.

Грузо-пассажирский вариант Бе-200 рассчитан на перевозку трех тонн груза и 19 пассажиров.

Особенно большой интерес вызывает противопожарный вариант Бе-200. Мировой опыт использования самолетов-амфибий в качестве «воздушных пожарных» убедительно свидетельствует о том, что пока у человечества нет более эффективных средств борьбы с лесными пожарами, ежегодно наносящими огромный вред природе и попутно превращающими в пепел ресурсы древесины на десятки и сотни миллионов долларов. А Бе-200 в этом плане, без сомнения, намного превосходит все до сих пор известные машины своего класса.

Для тушения пожаров Бе-200 забирает воду из водоема методом глиссирования. Самолет рассчитан на забор до 12 тонн воды всего за 10 секунд. Его масса после этого может достигнуть 43 тонн. При удалении водоема от очага пожара до 15 км Бе-200 способен всего лишь за одну заправку топливом выполнить 30 заходов на цель и сбросить на горящий лес до 360 тонн воды. Причем эту воду он может сбрасывать при необходимости «залпом» за 2 секунды и с высокой точностью.

Наиболее привлекательные стороны конструкции Бе-200 – это возможность эксплуатации с внутренних водоемов и морских акваторий глубиной до 2 метров, при волнении до 1,2 метра и с грунтовых аэродромов длиной ВПП 1800 метров, а при установке лыжного шасси – и с заснеженных площадок. Самолет Бе-200 не привязан к аэродромам высокого класса, что особенно ценно для районов Крайнего Севера, и достаточно автономен в эксплуатации.

Ведется конструкторская проработка модификации Бе-200М с увеличенной до 42 тонн взлетной массой за счет усиления конструкции планера и увеличения запаса горючего, что позволит довести дальность полета до 4600 км.

ЛЕГКИЙ САМОЛЕТ АМФИБИЯ БЕ-101

Разрабатывается легкий самолет-амфибия Бе-101, рассчитанный на перевозку четырех человек и предназначенный для коммерческой эксплуатации и в качестве частного самолета в авиации общего назначения. В его конструкции широко используются композиционные материалы. Бе-101 может эксплуатироваться как в существующей инфраструктуре, так и вне сети аэродромов, базируясь на небольших водоемах, имеющих простейший выход на берег.

САМОЛЕТ АМФИБИЯ БЕ 102 И ЕГО МОДИФИКАЦИИ

В ТАНТК им. Г.М. Бериева разработан проект пожарного самолета-амфибии Бе-102. Взлетная масса – 21 000 кг. Максимальная крейсерская скорость – 510 км/час. Грузоподъемность воды – 8 тонн. На его базе предполагаются варианты: пассажирский на 44 места, поисково-спасательный, различные виды разведки водоемов с посадкой на воду.

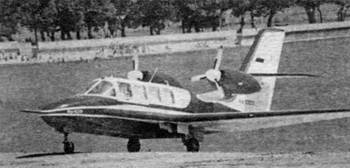

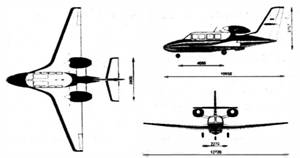

МНОГОЦЕЛЕВОЙ САМОЛЕТ АМФИБИЯ БЕ 103

В ТАНТК им. Г.М. Бериева разработан многоцелевой самолет-амфибия Бе-103. Конструктивно Бе-103 представляет собой моноплан с низкорасположенным крылом, цельноповоротным горизонтальным оперением и трехо-порным убирающимся шасси. Его компоновка необычна для гидросамолетов: центральная часть крыла опущена вниз и при движении по воде обеспечивает создание экранного эффекта, существенно увеличивающего подъемную силу на взлете и при посадке, а также повышает устойчивость глиссирования по воде. Такой самолет способен эксплуатироваться практически в любом водоеме небольшой длины и глубины, садиться на лужайки или грунтовые дороги, у околицы или в поле. Самолет-амфибия Бе-103 имеет высокие летные характеристики и может выполнять полеты днем и ночью. Бе-103 способен перевозить 5 пассажиров или 385 кг груза со скоростью 220-250 км/час на расстояние 590 км.

Силовая установка состоит из двух поршневых двигателей американской фирмы «Теледайн Континентал Моторс» TCM-1O-360ES4 мощностью по 210 л.с. каждый с трехлопастными винтами диаметром 1,83 м. Двигатели установлены на горизонтальных пилонах по обеим сторонам лодки над задней частью центроплана.

Самолет-амфибия Бе-103 может выполняться в различных вариантах: пассажирском, административном, транспортном, медицинском, патрульном и т.д.

Первый полет легкого делового самолета-амфибии Бе-103 состоялся 15 июля 1997 г. в Таганроге. Его впервые поднял в воздух летчик-испытатель В.Н. Ульянов. Во время первого полета, который длился 12 минут, была произведена оценка устойчивости и управляемости самолета. Свои возможности Бе-103 продемонстрировал в июле 1998 г. на Международной выставке по гидроавиации в Геленджике. К серийному выпуску машина готовится на авиационном заводе в Комсомольске-на-Амуре.

Первый образец самолета Бе-103 разбился накануне открытия Международного авиасалона МАКС-97 в подмосковном городе Жуковском, причиной трагедии стали ошибочные действия пилота. Катастрофа в Жуковском не повлияла на выпуск уникальной шестиместной машины-амфибии Бе-103.

17 ноября 1997 г. летчик-испытатель ТАНТК В.П. Дубен-ский поднял в воздух второй летный экземпляр Бе-103 и продолжил полеты по программе предварительных испытаний. 24 апреля 1998 г. самолет-амфибия Бе-103 впервые взлетел с воды.

ОАО «ТАНТК им. Г.М. Бериева» успешно завершило сертификационные испытания амфибии Бе-103. Сертификационные испытания Бе-103 проводили летчики-испытатели фирмы ГГ. Калюжный, В.Л. Фортушнов, К.В. Бабич и Ю.М. Кабанов (ГосНИИ ГА). Выполнено 263 полета, из которых 59 – с водной поверхности (общий налет 161 час).

Кроме того, ТАНТК ведутся совместные работы с АО «АвтоВАЗ» по применению на самолете Бе-103 роторно-поршневых двигателей ВАЗ-426-3 мощностью по 300 л.с.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА БЕ-103

Максимальная взлетная масса, кг 2270

Масса полезной нагрузки (груз + топливо), кг 510

Максимальная масса коммерческой нагрузки, кг 385

Масса пустого самолета, кг 1660

Максимальный запас топлива, кг 245 Высота полета, м 500-3000 Дальность полета, км 600– 1250 Продолжительность полета

при максимальной заправке топливом, час 6,8

Крейсерская скорость, км/час 250

Максимальная скорость, км/час 285 Скорость отрыва при взлете, км/час:

– на суше 134

– на воде 144 Посадочная скорость, км/час:

– на суше 131

– на воде 130 Длина самолета, м 10,65 Высота самолета на стоянке, м 3,757 Размах крыла, м 12,72 Площадь крыла, м2 25,1 Размеры кабины, м:

– длина 3,65

– высота 1,23

– ширина 1,25 Размеры багажного отсека, м:

– высота 0,88

– ширина 1,08 Объем, м3 0,85 Экипаж, чел. 1 Пассажировместимость, чел. 5 Длина разбега, м:

– на суше 310

– на воде 550 Длина пробега, м:

– на суше 300

– на воде 320 Высота волны, м до 0,5

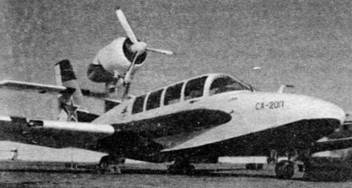

ЛЕГКИЙ САМОЛЕТ-АМФИБИЯ СА-20П

На базе легкого многоцелевого самолета-амфибии Бе-103 создан шестиместный опытный самолет-амфибия СА-20П с одним отечественным двигателем М-14П мощностью 360 л.с. Первый вылет выполнен 16 октября 2002 г. СА-20П создан на Комсомольск-на-Амуре авиационном производственном объединении им. Ю.А. Гагарина. Дальнейшим развитием СА-20П могут стать серийные шестиместный многоцелевой однодвигательный самолет-амфибия С А-21 «Оса» с поршневым двигателем М-9Ф мощностью 420 л.с. и восьмиместный самолет-амфибия с турбовинтовым двигателем АИ-450 мощностью 500 л.с. или иного зарубежного производства.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА-АМФИБИИ СА-20П

Максимальная взлетная масса, кг 2270

Масса полезной нагрузки, кг 389

Масса пустого самолета, кг 1640

Максимальная крейсерская скорость, км/час 240

Практический потолок, м 5000

Дальность полета, км 1030

Длина самолета, м 10,65

Размах крыла, м 12,72

Площадь крыла, м2 25,1
