Всего к 2001 году построено почти 190 самолетов Як-42 всех модификаций, из них 15 – на заводе в Смоленске, остальные в Саратове. Як-42 эксплуатируется почти в пятидесяти авиакомпаниях России, СНГ и зарубежных государств. По состоянию к началу 2001 года в составе предприятий гражданской авиации бывшего Советского Союза находилось более 150 машин. Небольшая их часть нашла применение за рубежом. Есть они и в Китае, и на Кубе, и в Иране.

БЛИЖНЕМАГИСТРАЛЬНЫЙ ПАССАЖИРСКИЙ САМОЛЕТ ЯК-242

В апреле 1993 года состоялась защита эскизного проекта и макета самолета Як-242 – базового самолета в семействе ближнемагистральных самолетов нового поколения. Руководил программой ВТ. Дмитриев, первый заместитель Генерального конструктора ОКБ им. А.С. Яковлева.

Этот перспективный самолет рассчитан на 156-162 пассажира, будет перекрывать диапазон в классе машин между Ту-204 и Як-42. На нем будут установлены под крылом на пилонах два турбореактивных двигателя ПС-90А-12 конструкции П.А. Соловьева с тягой по 12 000 кг каждый или западные двигатели типа CFM56.

Установленный на самолете Як-242 комплекс бортового оборудования в сочетании с электрической системой дистанционного управления и бортовой автоматизированной системой встроенного контроля обеспечивает безопасное выполнение полетов экипажем из двух пилотов. В тоже время в кабине предусмотрено место для третьего члена экипажа, расположенное напротив центрального пульта управления.

Самолеты типа Як-242 по себестоимости перевозок при сопоставимом уровне цен будут превосходить эксплуатирующийся в настоящее время Як-42 на 45-50%.

Из-за финансовых трудностей проектные работы по самолету Як-242 были прекращены, хотя было выполнено более 30% проектировочных работ.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ЯК-242

Взлетная масса самолета, кг 64 600

Масса снаряженного самолета, кг 38 400

Максимальная коммерческая нагрузка, кг 18 000

Пассажировместимость, чел. 156– 162 Высота полета, м 11100– 11 600

Дальность полета, км 1600-2700

Крейсерская скорость, км/час 800-850

Потребная длина ВП П, м 2200

Длина самолета, м 38,25

Размах крыла, м 36,25

Площадь крыла, м2 120

Высота самолета, м 12,55

Диаметр фюзеляжа, м 4,0

Кроме самолета Як-242, рассматривался вариант пассажирского самолета с тремя двигателями Д-436 с их расположением один на киле и два под крылом.

БЛИЖНЕМАГИСТРАЛЬНЫЙ ПАССАЖИРСКИЙ САМОЛЕТ ЯК-46

В 1995 году в ОКБ им. А.С. Яковлева велись разработки проекта ближнемагистрального самолета Як-46 для воздушных трасс протяженностью до 4000 км и рассчитанного на перевозку 150 -160 пассажиров со скоростью 800– 850 км/час. Он представлял собой модификацию самолета Як-42М.

Як-46 разрабатывался в двух вариантах: с двигателями ТРДД со сверхбольшой степенью двухконтурности Д-627 с тягой до 11 800 кг каждый, оборудованные устройствами реверса тяги и обеспечивающие низкий уровень шума на местности, и двумя двигателями ТВВД редукторной схемы с толкающими соосными винтовентиляторами диаметром 3,8 м, разработанными запорожским машиностроительным КБ «Прогресс» на базе двигателя Д-27. Двигатели ТВВД позволяют реализовывать 15-25 % меньший расход топлива на единицу транспортной работы по сравнению с ТРДД.

Крыло Як-46 со сверхкритическим профилем и вертикальными концевыми аэродинамическими поверхностями.

Использование новейших научно-технических достижений в проекте самолета Як-46 позволит обеспечить ему высокий уровень технического совершенства и конкурентоспособность с лучшими зарубежными самолетами аналогичного класса 2000-х годов.

Но из-за финансовых трудностей проект дальнейшего развития не получил, программа была заморожена.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ЯК-46 (для варианта с ТРДД)

Максимальная взлетная масса, кг 63 000

Масса пустого снаряженного самолета, кг 37 630 Коммерческая нагрузка, кг:

– максимальная 17 500

– нормальная 14 200 Крейсерская скорость, км/час 830 Пассажировместимость, чел. 150– 156 Дальность полета, км 2470-3230 Длина самолета, м 38 Высота самолета, м 12,85 Размах крыла, м 36,25 Плошадь крыла, м2 120 Диаметр фюзеляжа, м 3,8 Экипаж, чел. 2 Потребная длина ВПП, м 2200

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ЯК-46 (для варианта с ТВВД)

Максимальная взлетная масса, кг 61 300

Масса пустого снаряженного самолета, кг 37 680 Коммерческая нагрузка, кг:

– максимальная 17 500

– нормальная 14 200 Крейсерская скорость, км/час 800 Посадочная скорость, км/час 250 Пассажировместимость, чел. 150 Дальность полета, км 1800-3500 Длина самолета, м 41,0 Высота самолета, м 11,1 Размах крыла, м 36,25 Плошадь крыла, м2 120 Диаметр фюзеляжа, м 3,8 Экипаж, чел. 2 Потребная длина ВПП, м 2200

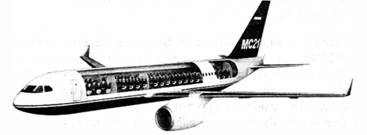

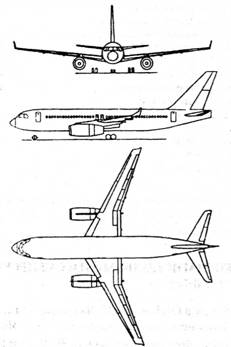

МС-21 – МАГИСТРАЛЬНЫЙ САМОЛЕТ XXI ВЕКА

Ближне-среднемагистральный самолет МС-21 разрабатывается ОКБ им. А.С. Яковлева совместно с фирмами «Ильюшин» и «Туполев» и ведущими НИИ авиационной промышленности.

Кооперация всех трех российских фирм, имеющих опыт создания пассажирских самолетов, – уникальное явление в отечественной авиации.

Эта машина разрабатывается на основе проекта самолета Як-242. Проект победил на конкурсе Росавиакосмоса и включен в государственную программу развития гражданской авиации до 2015 года. С 2005 г. начато его финансирование из госбюджета.

Самолет МС-21 должен заменить в России самолеты Ту-154Б и Ту-154М всех модификаций, а также Як-42.

Острую необходимость в МС-21 создает предстоящее после 2010 г. полное списание Ту-154 – основы парка российских магистральных самолетов. В случае отсутствия отечественных машин этого класса, освобождающих эту нишу, ее заполнят самолеты фирм «Боинг» и «Эрбас», а российская промышленность, конструкторские и научно-исследовательские центры окажутся невостребованными. Только такой прорывной проект, как МС-21, способен обеспечить загрузку отечественных ученых, конструкторов и рабочих.

Разработчики планируют создать семейство двухдвига-тельного магистрального самолета МС-21. В него должны войти варианты МС-21-100 на 132 пассажира, МС-21-200 на 150 пассажиров и МС-21-300 на 168 пассажиров. Все эти машины будут летать на маршрутах протяженностью от 2200 до 4500 км. Варианты с увеличенной дальностью полета МС-21 для авиалиний протяженностью до 6000-6800 км. Кроме пассажирских, исследуются грузо-пассажирский МС-21 ГП и грузовой МС-21 Г, способный перевозить груз массой 19 т, а также административный.

Предусмотрено максимальное использование отечественных достижений в области аэродинамики, конструкции, материалов, авионики. На самолете будут стоять современные экономичные двигатели. Силовая установка всех самолетов МС-21 будет состоять из двух ТРДД ПС-12 тягой 11 800 кг. Все самолеты будут иметь единое крыло большого удлинения с суперкритическими профилями. Уровень эксплуатационных расходов ожидается существенно ниже нынешних зарубежных аналогов. Уровень комфорта пассажиров и экипажа – наивысший среди самолетов аналогичного класса. Самолет МС-21 должен эксплуатироваться в любых метеоусловиях днем и ночью, во всех климатических зонах, взлетать и садиться в аэропортах, расположенных на высоте 3000 м над уровнем моря.

Предполагается, что летные испытания опытного самолета могуг начаться в 2010 г., сертификацию планируют завершить в 2011-м, а эксплуатацию начать в 2012 г.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ САМОЛЕТОВ СЕМЕЙСТВА МС-21

МНОГОЦЕЛЕВЫЕ И АДМИНИСТРАТИВНЫЕ САМОЛЕТЫ

Наряду с дальнейшим совершенствованием самолетов Як-42 ОКБ им. А.С. Яковлева разработало ряд новых самолетов административного и многоцелевого назначения. Это Як-112 – легкий, маневренный, экономичный и малошумный деловой самолет с просторной, удобной четырехместной кабиной, Як-58 – для народного хозяйства на 6 человек, Як-48 – административно-пассажирский на 6-10 человек.

Обучение и тренировка пилотов, перевозка пассажиров, транспортировка грузов, патрулирование в районах газонефтепроводов, лесных массивов и автострад, разведка рыбных запасов в прибрежных зонах, точное внесение удобрений на небольших полях и, наконец, туристские полеты. Вот сколько задач у этих самолетов.

Между прочим, самолеты такого класса, предназначенные также и для оперативных поездок небольших групп руководителей и специалистов, широко распространены за рубежом, сотнями выпускаются во Франции, Англии, Италии, США и других странах.

Необходимость создания самолетов «делового» назначения в нашей стране очевидна. Ведь рынок авиаперевозок внутри страны и за рубежом сейчас удовлетворяется далеко не полностью.

Критерии при создании самолетов Як-112, Як-58, Як-48 остаются прежними: высокие летно-технические характеристики, высокая экономичность, высокий комфорт.

На Иркутском авиационном заводе выпущены первые машины Як-112. Совместно с ТАНТК им. Г.М. Бериева разработана документация на поплавковый вариант Як-112.

Самолет Як-112 спроектирован по схеме классического моноплана с верхним расположением подкосного крыла, двигателем воздушного охлаждения, тянущим трехлопастным воздушным винтом и трехопорным неубирающимся шасси с носовой опорой. На Як-112 устанавливается американский двигатель мощностью 210 л.с. фирмы «Теледайн Континентал Моторз» или, по желанию заказчика, двигатель мощностью 200 л.с. американской фирмы «Текстрон Лайкоминг». Радиоэлектронное оборудование фирмы «Элайд Сигнал» обеспечивает эксплуатацию в сложных метеоусловиях. Самолет может действовать с небольших грунтовых площадок.

На Тбилисском авиационном заводе построено несколько экземпляров самолета Як-58. В 1997 году на Парижской выставке экспонировался радиопатрульный вариант Як-58, прорабатывался санитарный вариант.

Як-58 выполнен по оригинальной схеме с П-образным двухбалочным оперением и силовой установкой с толкающим воздушным винтом. Пилотажно-навигационное оборудование позволяет использовать машину в любое время года. Убирающееся шасси обеспечивает достижение высоких летных характеристик, включая эксплуатацию с неподготовленных ВПП.

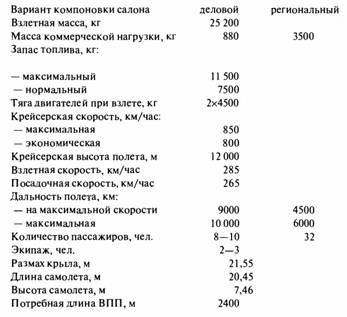

ОСНОВНЫЕ ДАННЫЕ «ДЕЛОВЫХ» САМОЛЕТОВ

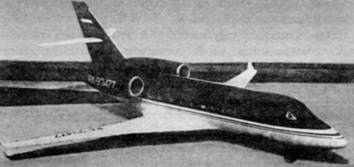

В ОКБ им. А.С. Яковлева под руководством главного авиаконструктора С.А. Яковлева проведено в 1995 году эскизное проектирование двухдвигательного реактивного самолета Як-77. Он может быть использован как восьмиместный административный самолет с дальностью полета 10 000 км или 32-местный пассажирский с дальностью 6000 км, а также в грузо-пассажирском варианте.

ОКБ им. А.С. Яковлева намерено предложить заказчикам удлиненный вариант Як-77 – 50– или 70-местные, но с однотипными двигателями.

Планировалось самолет Як-77 строить на Саратовском авиационном заводе, но из-за отсутствия финансов проект был «заморожен».

Кроме того, в ОКБ им. А.С. Яковлева были сделаны работы по модификации известного пассажирского самолета Як-40 за счет увеличения заправки топливом до 6 тонн, что дает возможность увеличить дальность полета Як-40 до 2000 км. Смоленский авиационный завод готов выполнить доработку крыльев под увеличенную емкость топливных баков.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ЯК-77

Як-40 по своим аэродинамическим и конструкторским показателям является прекрасной машиной, но потребляет много топлива. Поэтому появился другой вариант модификации – это замена силовой установки Як-40. ОКБ им. А.С. Яковлева предложило вместо трех двигателей АИ-25 устанавливать два двигателя американского производства. Такой модернизированный вариант Як-40 пытались собирать на Тбилисском авиационном объединении.

Эксплуатационные расходы по обслуживанию Як-40 в двухмоторном варианте на 15-20 процентов ниже, чем у исходного. Если же на таком модифицированном самолете установить крыло с топливными баками на 6 тонн, то с коммерческой нагрузкой одна тонна на новый самолет Як-40 будет обладать дальностью беспосадочного полета не менее 2500 км.

Но ни одно из этих предложений коллектива конструкторского бюро им. А.С. Яковлева реализовано не было.

В 2002 г. ОКБ им. А.С. Яковлева создало самолет СМ-2000, предназначенный для перевозки пяти человек на расстояние до 1300 км. Он имеет низкорасположенное крыло размахом 11,9 м, трехопорное убирающееся шасси и ТВД «Вальтер М-601Е» мощностью 760 л.с. Самолет СМ-2000 представляет собой глубокую модификацию самолета Як-18Т. Его максимальная взлетная масса – 2100 кг, максимальная крейсерская скорость – 440 км/час, длина разбега – 200 м. Топливные баки вмещают 630 л керосина.

В состав бортового оборудования входят автопилот, система спутниковой навигации и метеолокатор.

Самолет СМ-2000 совершил первый полет в 2002 г., пилотировал его заслуженный летчик-испытатель В. Мака-гонов.

Впервые СМ-2000 принял участие в авиационно-космической выставке «МАКС-2003» в г. Жуковском.

САМОЛЕТЫ АНТК ИМЕНИ O.K. АНТОНОВА

АНТК им. O.K. Антонова на Украине специализируется главным образом на создании грузовых самолетов.

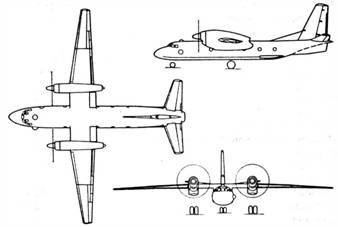

МНОГОЦЕЛЕВОЙ ТРАНСПОРТНЫЙ САМОЛЕТ АН 32 И ЕГО МОДИФИКАЦИИ

С 9 июля 1976 г. начались заводские летные испытания многоцелевого транспортного самолета Ан-32 – дальнейшего развития самолета Ан-26, созданного для эксплуатации на линиях малой и средней протяженности. Ан-32 имеетдва турбовинтовых двигателя АИ-20Д мощностью по 5180 л.с, которые расположены над крылом. Высокая степень механизации крыла и хорошая тяговооруженность позволяют эксплуатировать эту машину на аэродромах с укороченной ВПП (длина разбега 760 м), в условиях высокогорных аэродромов (до 4500 м над уровнем моря) и в жарком климате, а также выполнять полеты с крутыми траекториями. Специальная конструкция шасси с пневматиками низкого давления и высокое расположение двигателей определили возможность эксплуатации Ан-32 на грунтовых и снежных аэродромах. Его скорость – 520 км/час, грузоподъемность – 6,7 тонн. Имеется устройство ТГ-16 М для автономного запуска двигателей и питания бортовых систем на земле.

В хвостовой части самолета Ан-32 установлена грузовая рампа, которая может откатываться под фюзеляж, позволяя производить загрузку самолета непосредственно с борта автомобиля. Погрузка грузов массой до 3 тонн механизирована. Возможна установка оборудования для автоматического сброса грузов в полете, а также перевозка людей (пятьдесят человек), больных на носилках (двадцать четыре) и т.д.

Самолет Ан-32 отличается довольно низкой аварийностью.

В 1982 г. было принято решение о серийном производстве на киевском авиазаводе «Авиант». Первый серийный экземпляр поднялся в небо 23 июня 1983 г., и в том же году начались зарубежные поставки. Одними из главных заказчиков самолета Ан-32 являются Индия, Афганистан, Перу, Куба и другие страны.

Созданы следующие варианты Ан-32:

Ан-325-100 – гражданский транспортный самолет для перевозки 7,5 тонн коммерческого груза. Высокая степень механизации крыла, хорошая тяговооруженность самолета позволяют эксплуатировать его без снижения летных технических характеристик на аэродромах с укороченными ВПП, в условиях высокогорных аэродромов (до 4500 м над уровнем моря), в регионах с жарким климатом, а также выполнять полеты с крутыми траекториями. Взлетная масса – 28 500 кг. В отличие от базового самолета Ан-32 эта модификация оснащена двумя двигателями АИ-20Д серии 5М с увеличенным назначенным ресурсом 20 000 часов наработки.

Ан-32В-200 – с увеличенной дальностью полета и более экономичными двигателями АИ-20М мощностью по 4250 л.с. каждый. Взлетная масса – 28 500 кг. Максимальная коммерческая нагрузка – 7500 кг.

Ан-32П – для тушения пожаров (со съемными наружными баками для перевозки восьми тонн огнегасящей жидкости). Самолет Ан-32П может брать до 30 парашютистов-пассажиров, которые десантируются в зону пожара для заградительных работ по предотвращению распространения огня. Если баки для жидкости снять, машина используется как базовая Ан-32.

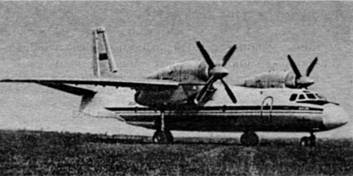

Легкий транспортный самолет Ан-32.

До распада СССР было выпущено в общей сложности 337 серийных машин всех модификаций, а к началу 2001 года киевский авиационный завод «Авиант» построил 357 Ан-32, которые использовались более чем в 40 странах.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА АН-32

Взлетная масса, кг 27 000

Масса пустого самолета, кг 16 900

Масса нагрузки, кг 6700

Масса горючего, кг 4500

Экипаж, чел. 3-4

Дальность полета, км 800-2100

Практический потолок, м 8300

Время набора высоты 8000 м, мин 19

Крейсерская скорость, км/час 460-530

Двигатели АИ-20Д

Мощность взлетная, л.с. 2x5180

Длина самолета, м 23,68

Высота самолета, м 8,75

Размах крыла, м 29,198

Площадь крыла, м2 74,98

Максимальный диаметр фюзеляжа, м 2,9

Разбег, м 760

Пробег, м 470 Размеры грузовой кабины, м:

– длина 12,48

– ширина 2,78

– высота 1,84

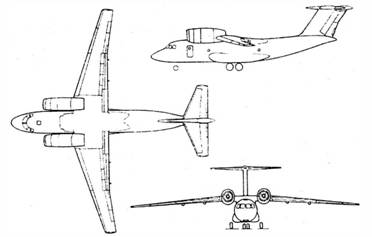

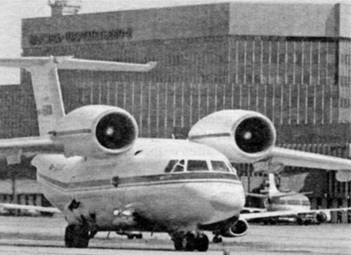

РЕАКТИВНЫЙ ТРАНСПОРТНЫЙ САМОЛЕТ АН 72 И ЕГО МОДИФИКАЦИИ

Летом 1977 г. в Киеве завершилась сборка первого опытного самолета, получившего обозначение Ан-72, а 31 августа того же года новая машина, управляемая летчиком-испытателем В.И. Терским и бортинженером А.Л. Круцом, выполнила свой первый полет. Ан-72 – это первый реактивный самолет, созданный ОКБ O.K. Антонова. В 1978 г. на Киевском авиационном заводе началась подготовка к серийному производству Ан-72 – самолета укороченного взлета и посадки. Однако многочисленные экспортные заказы на самолет Ан-32, имевшиеся у завода, затрудняли освоение выпуска новой техники. В этих условиях было принято решение перевести серийный выпуск Ан-72 в Харьков, где в то время завершалось производство лайнеров Ту-134.

Первый серийный самолет Ан-72, построенный на Харьковском авиационном заводе, совершил первый полет 22 декабря 1985 г.

Самолет Ан-72 выполнен по нормальной аэродинамической схеме с высокорасположенным крылом и Т-образным оперением. Два его турбовентиляторных двигателя Д-36 конструкции В.А. Лотарева с тягой по 6500 кг каждый установлены на верхней поверхности крыла. Такое размещение предохраняет двигатели от засасывания посторонних предметов с земли и дает существенный прирост подъемной силы на взлете и посадке за счет обдувки верхней поверхности крыла струями от двигателя.

Грузовая кабина самолета герметизирована, оборудована системой кондиционирования воздуха и снабжена механизмами, облегчающими погрузку и разгрузку с кормовой части фюзеляжа.

Самолет Ан-72 оборудован комплексами современного радиосвязного и навигационного оборудования, обеспечивающими высокую точность автоматического управления на маршруте и при заходе на посадку в сложных метеорологических условиях, днем и ночью.

Экипаж самолета состоит из трех человек – командира, пилота-штурмана и бортмеханика. Машина проста в управлении. Пилоты, ранее летавшие на самолетах Ан-24 и Ан-26, могут быстро освоить и Ан-72.

Самолет Ан-72 был продемонстрирован в 25 странах мира. В 1979 году он впервые был представлен за пределами нашей страны – на Международном авиасалоне в Ле Бурже (Франция). Демонстрация самолета Ан-72 вызвала большой интерес специалистов и представителей зарубежных фирм.

На самолете Ан-72 в 1983 году летчиками-испытателями М.Л. Попович и СВ. Максимовым установлены мировые рекорды: максимальной высоты – 13 410 метров и высоты при горизонтальном полете – 12 980 метров. В 1985 году летчик-испытатель С.А. Горбик установил мировой рекорд скорости для самолетов данного класса: Ан-72 развил скорость 681,8 км/час на 2000-км замкнутом маршруте.

Ан-72 в полтора раза превосходит своего предшественника Ан-26 по скорости, грузоподъемности, дальности и потолку.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА АН-72

Максимальная взлетная масса, кг 31 200

Грузоподъемность, кг 7500

Пассажировместимость, чел. 68

Практический потолок, м 10 700

Крейсерская скорость, км/час 550-600

Дальность полета, км 4320

Запас топлива, кг 12 950

Потребная длина ВПП, м 1400-1800

Длина самолета, м 28,07

Высота самолета, м 8,65

Размах крыла, м 31,89

Плошадь крыла, м2 98,78

Размер грузовой кабины, м 10,5x2,2x2,15

Диаметр фюзеляжа, м 3,1

Экипаж, чел. 3-4

На базе самолета Ан-72 создана модификация Ан-72П, патрульный. Ан-72П предназначен для несения патрульной службы в прилегающей к побережью 200-мильной морской зоне днем и ночью, в простых и сложных метеоусловиях на высоте 500-1000 м со скоростью 300-350 км/час в течение 7-7,3 часа. Экипаж самолета – 5 человек.

Прицельно-навигационное и пилотажное оборудование обеспечивает автоматическое вождение на всех этапах полета, вывод машины в заданную точку, аппаратурный поиск, определение координат надводных судов, их скоростей и курсов движения.

Фотооборудование, установленное на нем, обеспечивает аэрофотосъемку целей в дневное и ночное время.

Ан-72 с самого начала создавался для нужд военно-транспортной авиации, и его экономические характеристики оставляли желать лучшего. По этой причине, и несмотря на аэрофлотскую символику на большинстве самолетов, он не нашел широкого применения в гражданских авиакомпаниях.
