Складная мебель

Несомненными преимуществами для эксплуатации обладает складная мебель. Во-первых, если в предбаннике не так уж много места, такую мебель можно раскладывать только в случае необходимости. Во-вторых, если она находится на веранде перед баней или возле бассейна, ее легко убрать в подсобное помещение. Ниже приведены несложные в исполнении образцы таких изделий.

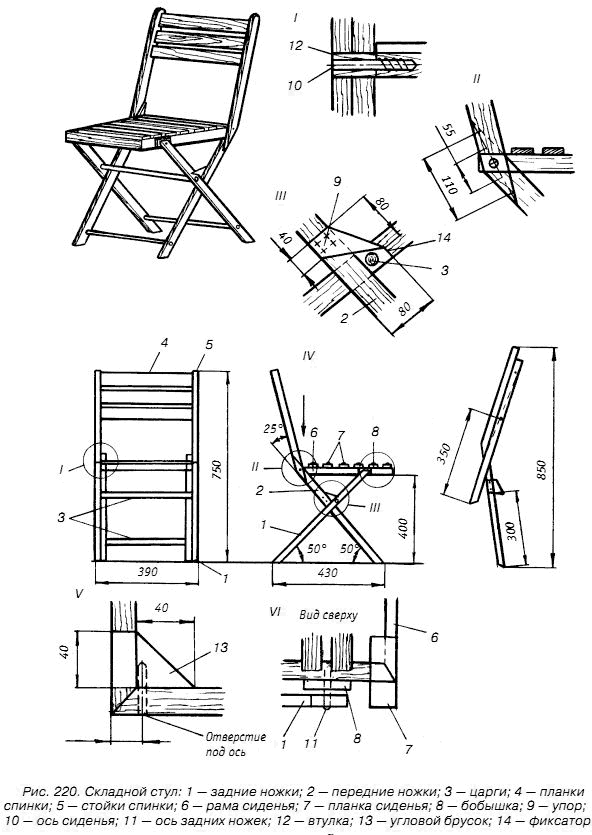

Для производства складного стула (рис. 220) используются бруски хвойных пород сечением 25 × 40 мм и заготовки круглого сечения диаметром 25 мм. Спинки и передние ножки делают длиной 600 мм, а задние – 540 мм.

Соединение передних ножек со стойками спинок производят следующим образом. На расстоянии 485 мм от нижнего торца ножки и 400 мм от верхнего края стойки по центру заготовок высверливают отверстие диаметром 8 мм. Оба бруска соединяют болтом М8 × 70 мм. Затем образуют между ними угол в 25° и стягивают. Сверлят отверстия под шурупы и завершают крепление с помощью клея.

Так же, но в зеркальном отражении, собирают вторую пару заготовок. После высыхания клея срезают под углом 50° лишний материал с нижних концов ножек и закругляют верхние.

Центральные отверстия в ножках рассверливают и впрессовывают в них втулки из твердой древесины, которые должны выступать на несколько миллиметров с внутренней стороны.

Затем на клею и шурупах крепят к ножкам упоры из бруска 50 × 80 мм. Перед установкой на его верхнюю часть привинчивают фиксатор, сделанный из пластины, размеры которой составляют 40 × 125 × 2,5 мм.

Под втулки осей вращения в задних ножках сверлят отверстия, отступив 35 мм от верхнего края. Раму сиденья собирают из брусков длиной 290 и 400 мм. В ее задние углы устанавливают треугольные отрезки, обеспечивающие надежное крепление осей сиденья.

По центру продольных брусков высверливают отверстия под оси. На расстоянии 80 мм от переднего края рамы к продольным брускам клеем и шурупами крепят бобышки (25 × 40 × 70 мм), в которых, отступив от осей вращения сиденья на 260 мм, сверлят отверстия под крепление осей задних ножек.

Собрав раму, с помощью шурупов к ней крепят шесть дощечек сиденья размером 12 × 50 × 340 мм с зазором в 20 мм. Для спинки стула требуются три такие же детали, но длиной 380 мм. Их соединяют стойками спинки на клею в шип.

Царги изготавливают круглой формы, диаметром 25 мм и длиной для передней пары ноже 325 мм, для задней – 380 мм. Детали с ножками соединяют в шип, для чего просверливают в ножках отверстия диаметром 25 мм и глубиной 15 мм. В качестве осей используют винты.

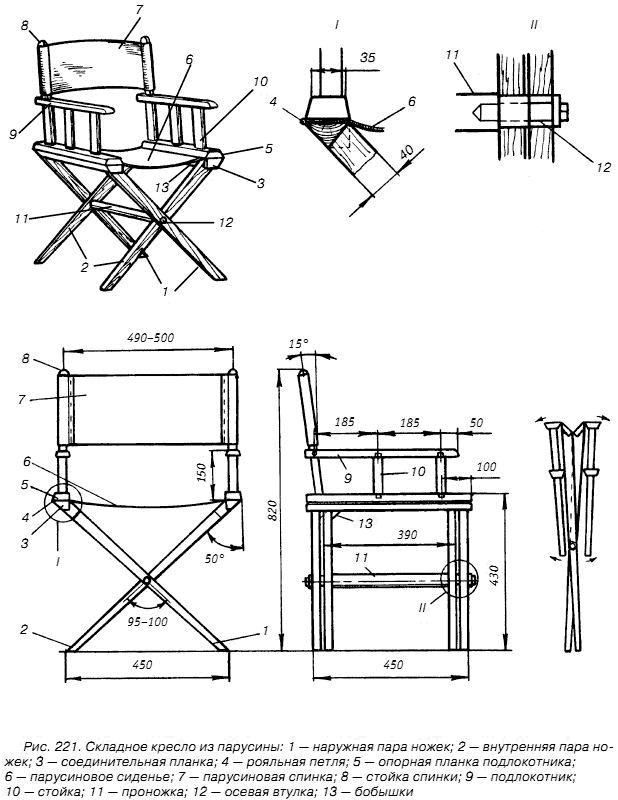

Складное кресло из парусины (рис. 221) делают из того же материала, что и предыдущую модель. Работу начинают с заготовки деталей. Напиливают бруски длиной 620 мм и зауживают их книзу до 30 мм. Затем на расстоянии 300 мм от нижнего торца сверлят отверстие диаметром 20 мм. У одной пары ножек в эти отверстия запрессовывают на клею втулки, изготовленные из твердой породы древесины. Роль осей выполняют винты-саморезы диаметром 8-10 мм и длиной 80–90 мм.

В соединительных планках, длина которых составляет 500 мм, делают вырезы для соединения их с ножками. Это крепление усиливают с помощью бобышек, клея и шурупов. Для проножки готовят круглую заготовку диаметром 25 мм и длиной 400 мм. Оба конца проножки срезают до 20 мм и запрессовывают на клею в отверстия внутренней пары ножек. В торцах проножки высверливают отверстия для винтов.

В опорных планках подлокотника также делают отверстия диаметром 25 мм и глубиной 15 мм, предназначенные для установки стоек, и сквозное отверстие для крепления стоек спинки. Последнее выполняется на расстоянии 35 мм от края и под углом 15°. Аналогичную работу проделывают в подлокотниках.

Изготовив круглые стойки длиной 130 мм и стойки спинки – 400 мм, собирают и сажают на клей подлокотники. На рояльных петлях их крепят к соединительным планкам ножек. Под петли к планкам подклеивают сиденье из парусины размером 550 × 460 мм.

Для спинки потребуется парусина размером 720 × 230 мм. Короткие края подгибают на 90-100 мм и прошивают карманы, которые должны свободно надеваться на стойки спинки.

На заметку!

При хранении мебели в помещениях с повышенной влажностью и температурой воздуха повреждается ее отделка, отслаивается шпон, изделия расклеиваются или разбухают. Поэтому мебель, предназначенная для бани, часто требует ремонта.

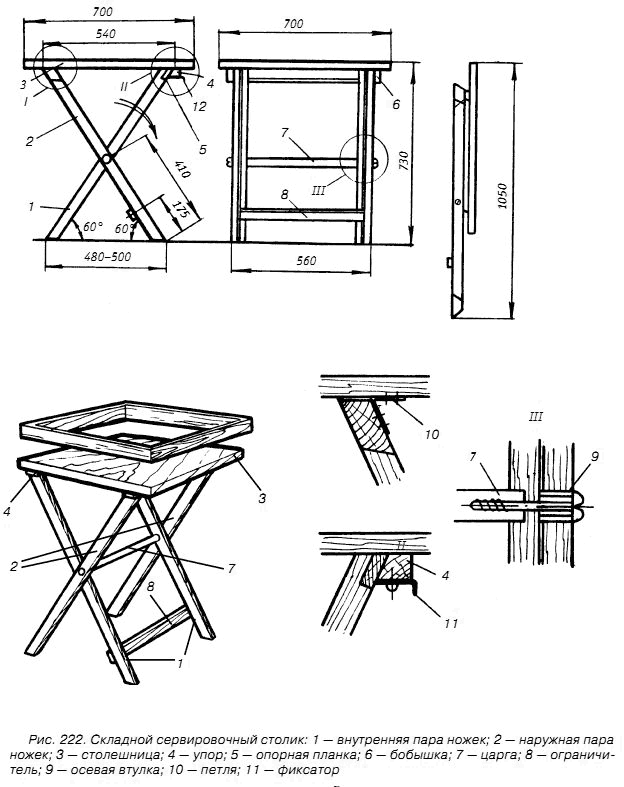

Для изготовления складного сервировочного столика (рис. 222) понадобятся следующие материалы: бруски 25 × 40 мм, заготовки диаметром 25 мм, фанера или ДСП для столешницы.

Ножки стола изготавливают из брусков длиной 870 мм, затем под углом 60° срезают их концы. Во внешних ножках высверливают отверстия диаметром 25 мм, расположенные на расстоянии 410 мм от нижних торцов. В них запрессовывают втулки длиной 30 мм, сделанные из твердой древесины. В другой паре ножек сверлят отверстия глубиной 15 мм и у верхних концов пропиливают вырезы 25 × 40 мм, в которые при сборке крепят опорную планку. Для ее изготовления потребуется брусок со срезанной под углом в 45° верхней гранью.

Чтобы не было перекосов, пары ножки собирают на ровной поверхности. Сначала в царге и в ножках сверлят отверстия для осей вращения. Затем царгу запрессовывают на клею в центральные отверстия. С целью увеличения базы для установки петель перед сборкой наружной пары к верхним концам ножек крепят бобышки. Петли приворачивают к ножкам и размечают столешницу под крепление наружной пары ножек.

Установив между ножками необходимое расстояние, к ним крепят ограничитель, который представляет собой брусок длиной 570 мм. После этого ножки присоединяют к столешнице.

С другой ее стороны крепят ограничитель длиной 450 мм. Это брус сечением 25 × 40 мм со срезанной под углом 30° гранью.

В центре упора необходимо укрепить фиксатор из пластины (40 × 100 × 2,5 мм), служащий для удержания ножек в устойчивом положении. Напротив фиксатора готовят для него место, срезая ребро опорной планки. Сборку заканчивают винтовым соединением внутренних и наружных ножек.

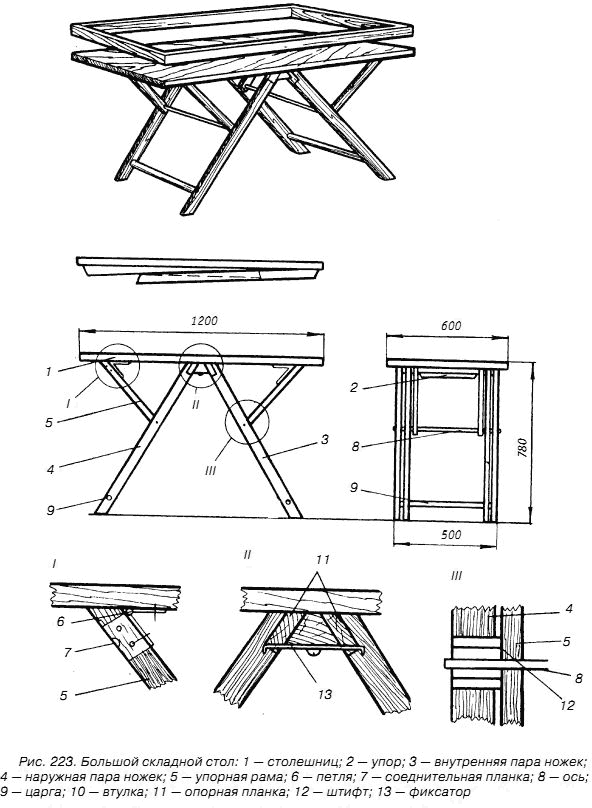

Для изготовления большого складного стола (рис. 223) потребуются те же материалы и конструктивные решения, что и в описанных выше изделиях.

Ножки длиной 880 мм делают из бруска размером 25 × 40 мм. Его концы обрезают под углом 60°. Под оси упорных рам сверлят отверстия, удаленные на 370 мм от нижних концов ножек, и запрессовывают в них втулки из твердой древесины. На расстоянии 100 мм от нижних концов ножек сверлят отверстие диаметром 25 мм и глубиной 15 мм, предназначенное для установки царги, которая представляет собой заготовку круглого сечения.

Столешницу вырезают из фанеры или ДСП размером 1200 × 600 мм. Для упорных рам понадобится брусок сечением 25 × 25 мм. Перед сборкой нарезают бруски прямоугольного сечения длиной 500 и 440 мм для опорной планки, круглого сечения длиной 480 и 420 мм – для царг. Чтобы изготовить соединительные планки упорных рам, отрезают бруски сечением 25 × 40 мм, длиной 390 и 330 мм. Для изготовления осей необходимы стальные прутья диаметром 10 мм и длиной 510 и 445 мм.

Сборку пар ножек и установку фиксатора производят так же, как и в предыдущей модели. Упорные рамы крепят к столешнице с помощью рояльных петель.

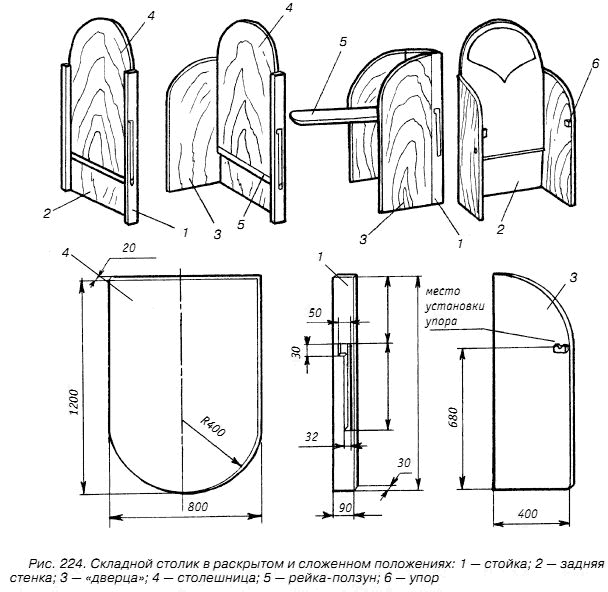

Предлагаемая ниже модель складного столика (рис. 224) предназначена для небольших по размеру помещений. Она удачно сочетает в себе удобство в использовании с оригинальным внешним видом. При изготовлении столика основным материалом являются древесно-стружечные плиты толщиной от 16 до 20 мм. Кроме того, можно использовать толстый (до 20 мм) фанерный переклей или чертежные доски.

Детали, их количество и размеры:

– стойка брус 30 × 90 × 100 мм – 2 штуки;

– задняя стенка ДСП 20 × 860 × 1100 мм – 1 штука;

– «дверка» ДСП 20 × 400 × 1100 мм – 2 штука;

– столешница ДСП 20 × 800 × 1200 мм – 1 штука;

– рейка-ползун 30 мм, длина 860 мм – 1 штука;

– упор, брус 20 × 30 × 50 мм – 2 штуки.

Конструкция включает две стойки, которые жестко крепят на задней стенке, и две «дверки», навешиваемые на стойках с помощью рояльных петель. Столешницу размещают между стойками. Благодаря наличию пазов она может передвигаться вверх и вниз. Для фиксации крышки стола в крайнем верхнем положении предназначены Г-образный паз и два фигурных упора, расположенные на внутренних сторонах «дверей». Находящийся в нижнем положении столик предохраняют от опрокидывания «двери» и две магнитные защелки.

Оптимальным вариантом декоративной отделки этой модели является ее окрашивание нитроэмалями ярких цветов.

От шезлонга до дивана

Шезлонг изготавливают из пиломатериала хвойных пород или фанерной плиты толщиной 16–20 мм. Эта модель шезлонга отличается от обычной рядом конструктивных особенностей. Она снабжена козырьком для защиты от солнца, широкими локотниками, веревочной сеткой для матраца и парой колес, обеспечивающих легкое перемещение.

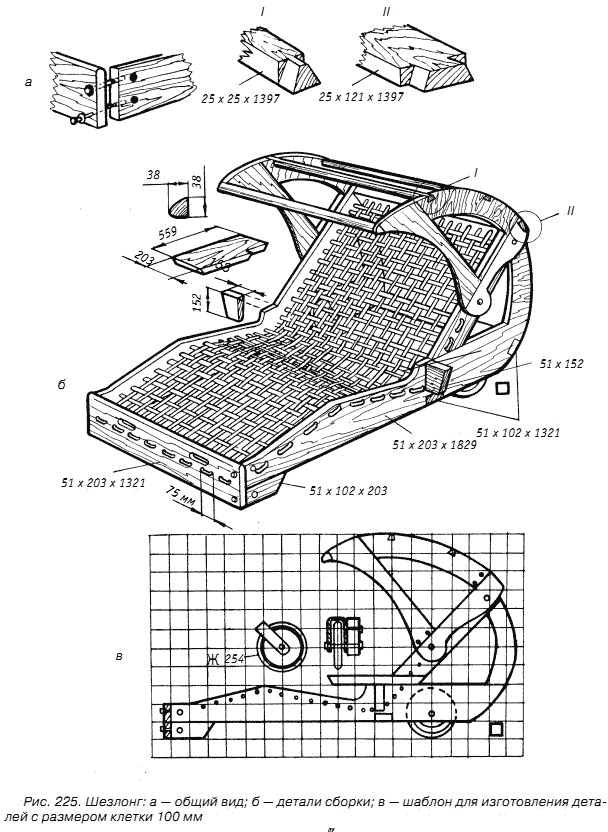

Из рисунке 225, на котором изображены чертежи и шаблоны деталей для производства шезлонга, видно, что почти элементы модели парные.

После того как изготовлены все детали, в боковых брусках козырька выбираются гнезда, в которые своими шипами типа «ласточкин хвост» входят поперечные бруски. Внешний брусок козырька имеет овальную форму. Вокруг него обертывают и прикрепляют покрывающий козырек материал. Следует учесть, что этот брусок с покрывным материалом крепят к боковым брускам козырька в последнюю очередь.

Чтобы придать прочность конструкции и создать возможность ее свободного перемещения, с противоположной стороны от козырька поперечный брусок коробки болтами крепят к боковым. На рис. 225 показан узел крепления поперечного бруска коробки с продольным. Отверстия под болты высверливают под углом 90° к поверхности брусков. Большие отверстия, проделанные в боковых брусках коробки, предназначены для гаек.

На заметку!

Для удобства перемещения шезлонга в поперечном брусе коробки выбираются гнезда для рук. Верхней кромке поперечного бруска придается форма овала.

К боковым брускам коробки с помощью клея и шурупов крепят кронштейны для локотников, на которых выбираются гнезда, входящие в продольные бруски коробки. Для изготовления боковых и торцового брусков наклонной спинки потребуется пиломатериал сечением 50 × 150 мм или фанерная плита. Один конец боковых брусков срезают под острым углом, а второй – под прямым.

Детали козырька соединяются между собой шурупами и круглыми вставными шипами на клею. Козырек к боковым брускам наклонной спинки крепят с помощью болтов. Для плетения веревочной сетки в брусках коробки и наклонной спинки сверлят отверстия. Эту работу рекомендуется производить до полной сборки шезлонга.

Сетку делают из обычной бельевой веревки. Ее сначала натягивают в поперечном, а затем в продольном направлении. После этого с помощью металлических серег к внутренней стороне коробки крепят колеса, которые изготавливают из резины, дерева или пиломатериала твердых пород.

Из каркаса старой раскладушки путем небольшого ремонта можно сделать лежак. Сначала необходимо убрать все пружины и проволоку, замерить внешний диаметр трубки, подобрать подходящие винты с потайными головками, болтики или гвозди. Основным строительным материалом будут рейки шириной от 50 до 80 мм. Их длину выбирают в зависимости от ширины каркаса раскладушки. В соответствии с диаметром крепежного материала в трубках просверливают отверстия. Такие же по размеру отверстия делают и в рейках. Если вместо болтов применяются гвозди, их концы загибают под раскладушку, чтобы при пользовании лежаком не пораниться.

Рейки нужно покрыть лакокрасочными материалами. Наибольшую привлекательность приобретет раскладушка при использовании разноцветных эмалей.

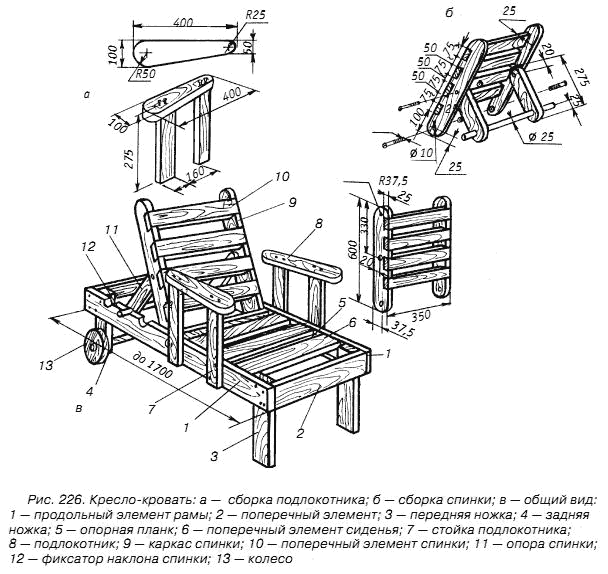

На рисунке 226 представлен вариант кресла-кровати. Кресло снабжено колесиками для удобства перемещения. Высота спинки регулируется.

Чтобы изготовить данную модель, потребуются доски сечением 25 × 75 мм.

Детали, их количество и размеры:

– продольный элемент рамы 25 × 75 × 1000 мм – 2 штуки;

– поперечный элемент 5 × 75 × 350 мм – 3 штуки;

– передняя ножка 25 × 75 × 300 мм – 2 штуки;

– задняя ножка 25 × 75 × 275 мм – 2 штуки;

– опорная планка 25 × 50 × 350 мм —2 штуки;

– поперечина сиденья 25 × 75 × 350 мм – 3штуки;

– стойка подлокотника 25 × 75 × 250 мм – 2 штуки;

– подлокотник 25 × 100 × 400 × мм – 2 штуки;

– каркас спинки 25 × 75 × 600 мм – 2 штуки;

– поперечина спинки 25 × 75 × 350 мм – 4 штуки;

– опора спинки 25 × 50 × 275 мм – 2 штуки;

– фиксатор наклона спинки 0 25 мм, длина 450 мм – 2 штуки;

– колесо 0 100 мм, толщина20 мм – 2 штуки.

После банных процедур хорошо отдохнуть на удобном диване, а еще лучше – на диване-кровати, необходимые размеры деталей которого и порядок их сборки показаны на рисунке 227.

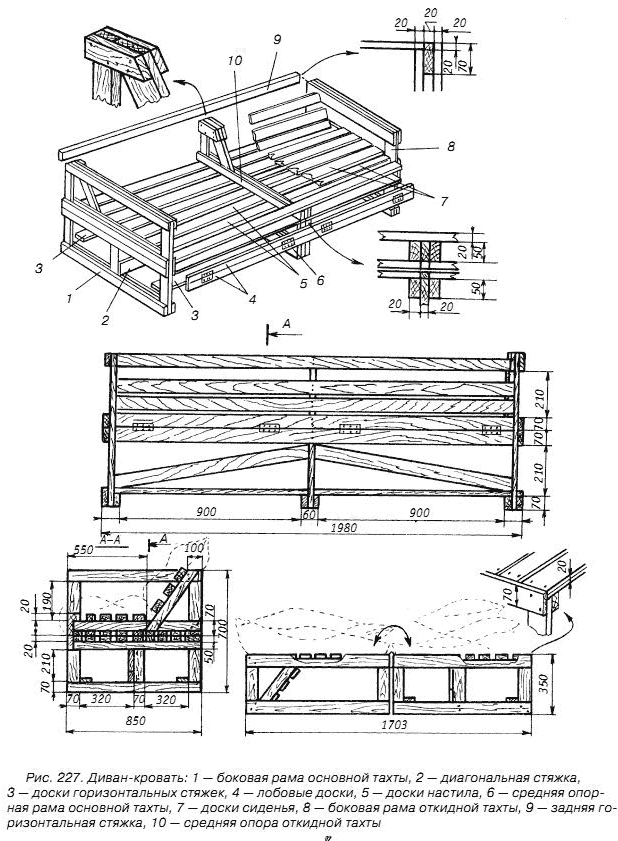

Диван-кровать состоит из двух предметов: основной и откидной тахты, которые соединены между собой с помощью карточных или рояльных петель. Для изготовления дивана понадобятся доски сечением 20 × 70 мм. Использование твердых пород древесины (береза, сосна, ель и др.) намного увеличит срок службы изделия.

Чтобы получить более качественную отделку, перед сборкой все плоскости досок рекомендуется обработать рубанком или фуганком, а потом наждачной бумагой. Отпиленные торцы шлифуют. Для достижения оптимальной прочности соединения различных деталей следует выполнять на эпоксидном, столярном клее или на ПВА.

Основную тахту собирают из двух боковых рам и средней опоры. Сначала эти детали соединяют досками горизонтальных стяжек, которые крепят шурупами к нижним горизонтальным планкам рам. Затем рамы устанавливают в строго вертикальное положение и производят их фиксацию по средним вертикальным стойкам диагональными стяжками. К торцам внутренних горизонтальных планок рам крепят лобовую доску и последовательно обшивают готовый каркас досками настила.

Откидная тахта имеет некоторые отличия от основной, поскольку в собранном виде она служит диваном. Ее сборку начинают с раскладки досок настила. На них крепят боковые рамы и среднюю опору, которые затем фиксируют задней горизонтальной стяжкой и лобовой доской. После этого по нижним горизонтальным планкам боковых рам и средней опоры последовательно крепят доски сиденья дивана.

Сборку дивана-кровати заканчивают соединением лобовых досок основной и откидной тахты с помощью рояльных или карточных петель.

Гарнитуры

Для просторной комнаты отдыха идеально подойдет стол с лавками. Весь комплект изготавливают из досок одного сечения – 45 × 90 мм. Стол имеет следующие размеры: длину 1800 мм, ширину 800 мм, высоту 795 мм, а лавка, соответственно, 1500 × 300 × 445 мм.

Детали, их количество и размеры:

– элемент лавки – 6 шт., 45 × 90 × 1500 мм;

– элемент столешницы – 8 шт., 45 × 90 × 1800 мм;

– основа столешницы – 2 шт., 45 × 90 × 800 мм;

– ножка стола – 4 шт., 45 × 90 × 750 мм;

– основа боковины – 2 шт., 45 × 90 × 1630 мм;

– основа лавки – 4 шт., 45 × 90 × 300 мм;

– ножка лавки – 8 шт., 45 × 90 × 400 мм;

– раскос – 2 шт., 45 × 90 × 860 мм;

– стяжка – 3 шт., 45 × 90 × 840 мм;

– уголок крепежный – 16 шт., Д16Т;

– болт с гайкой М10.

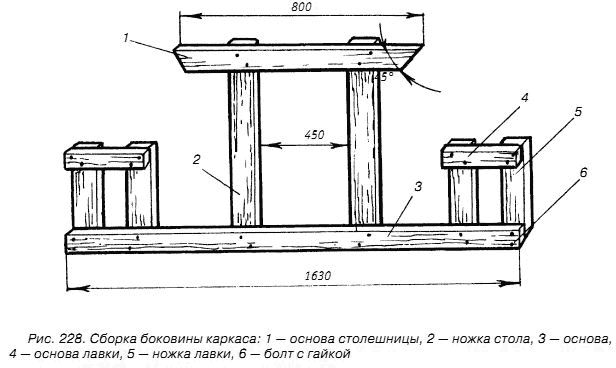

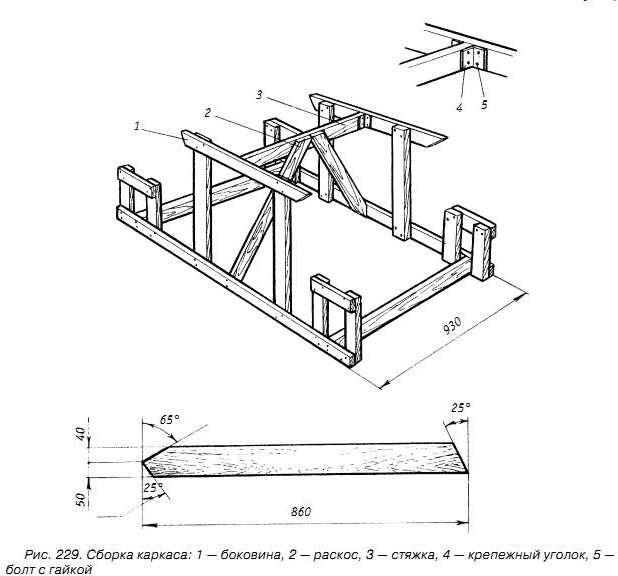

Порядок сборки стола с лавками показан на рисунках 228 и 229.

Лавки и столешницу собирают на шурупах и эпоксидном клее. Отдельно изготавливают две боковины и скрепляют их с остальными элементами каркаса болтами и гайками. Таким же образом соединяют каркас с лавками и столешницей. Это обеспечивает возможность разборки комплекта на составные части, которые на зимнее время нужно убирать в помещение.

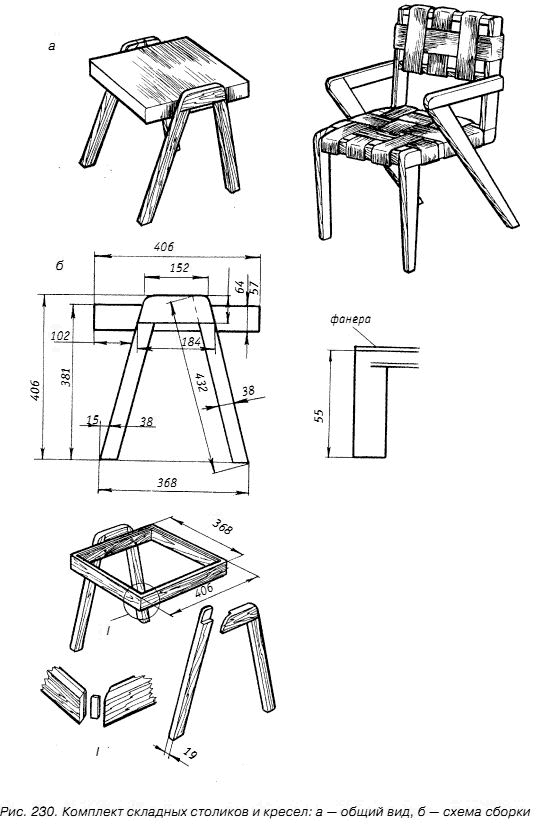

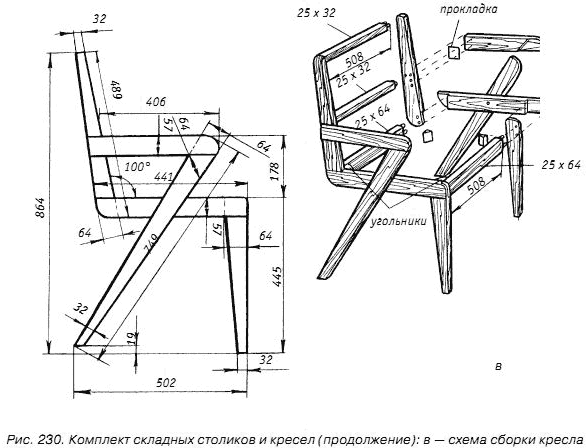

Комплект складных столиков и кресел (рис. 230) удобен тем, что не требует много места для хранения. Такую мебель можно убрать в подсобное помещение, где разместить ее не составит труда.

На заметку!

Чтобы защитить древесину от воздействия атмосферной влаги, доски рекомендуется покрыть несколькими слоями горячей олифы, а затем масляным мебельным лаком.

Чтобы изготовить комплект, потребуется пиломатериал лиственных пород толщиной 25–30 мм, 6-миллиметровая фанера и декоративная лента для плетения спинок и сидений кресел.

Детали стола, их количество и размеры:

– крышка – 1 шт., 6 × 378 × 410 мм;

– царга передняя и задняя – 2 шт., 19 × 55 × 406 мм;

– царга боковая – 2 шт., 19 × 55 × 368 мм;

– брусок крепления ножек – 2 шт., 19 × 64 × 184 мм;

– ножка – 4 шт., 19 × 38 × 432 мм.

Детали кресла, их количество и размеры:

– верхнеспиночный брусок – 1 шт., 25 × 32 × 508 мм;

– нижнеспиночный брусок – 1 шт., 25 × 44 × 508 мм;

– царга передняя и задняя – 2 шт., 25 × 64 × 508 мм;

– передняя ножка – 2 шт., 25 × 64 × 445 мм;

– боковая царга – 2 шт., 25 × 64 × 441 мм;

– задняя ножка – 2 шт., 25 × 64 × 749 мм;

– вертикальный брусок спинки – 2 шт., 25 × 64 × 489 мм;

– локотник – 2 шт., 25 × 51 × 406 мм;

– декоративная лента – 14 м.

Крышку столика делают из фанеры или другого листового материала и крепят в фальце царг.

В процессе изготовления кресел следует учесть, что плетение спинки и сиденья производится до крепления задних ножек. Так как лента сиденья не позволит локотнику плотно прилегать к нему, необходимо между вертикальным бруском спинки и локотником поместить прокладку из твердого дерева или фанеры толщиной до 3 мм.

Комплект разборной мебели включает два стула и стол. Преимущество такого вида мебели заключается в том, что при хранении она занимает мало места.

На заметку!

Окончательная отделка столика выполняется до крепления ножек. Отделку кресла необходимо закончить до плетения спинок и сиденья.

Детали стула изготавливают из фанеры толщиной 9 мм, ножки стола – из пиломатериала хвойных пород, а крышку – из древесной плиты толщиной 19 мм.

Детали стула, их количество и размеры:

– боковина – 2 шт., 457 × 806 мм;

– сиденье – 1 шт., 356 × 406 мм;

– спинка – 1 шт., 406 × 813 мм.

Детали стола, их количество и размеры:

– полукрышка – 2 шт., 19 × 457 × 914 мм;

– вертикальный брусок неразборной рамки – 2 шт., 38 × 64 × 600 мм;

– горизонтальный брусок неразборной рамки – 2 шт., 38 × 64 × 1118 мм;

– вертикальный брусок разборной рамки – 2 шт., 38 × 64 × 610 мм;

– горизонтальный брусок разборной рамки – 4 шт., 38 × 64 × 660 мм.

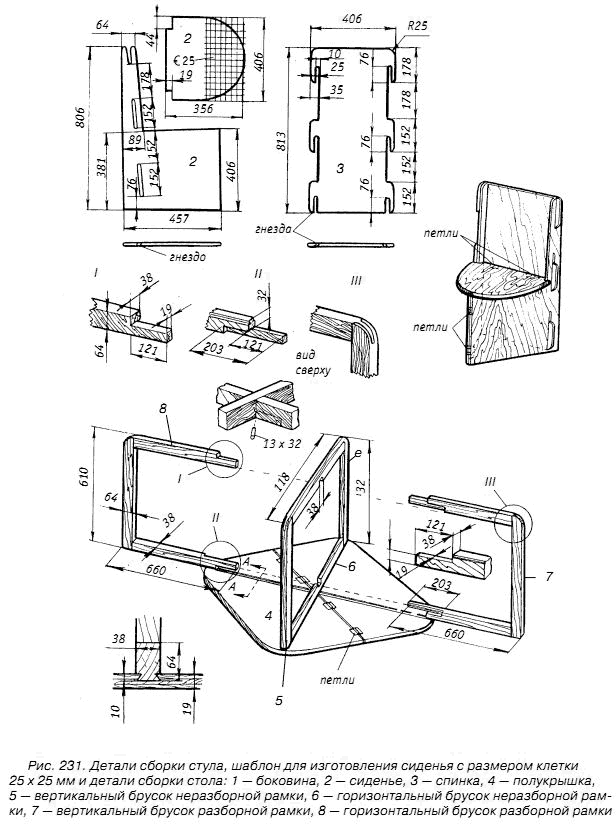

На рисунке 231 приведены чертежи всех деталей стола и стула. Правую и левую боковины стула соединяют между собой с помощью карточных петель.

Чтобы собрать такой стул, надо развернуть две боковины, поднять сиденье и вставить вырезанные шипы спинки в соответствующие гнезда, которые выбраны в боковинках стула. После этого нажать вниз на спинку, чтобы шипы плотно вошли в гнезда, выбранные под углом 40° к плоскости. Стол состоит из двух полукрышек, разборной и неразборной рамок, служащих одновременно ножками изделия. Бруски рамок соединены открытыми шипами. Их углам придают овальную форму. Разборная рамка состоит из двух частей, на продольных брусках которых изготавливают гребень типа «ласточкин хвост». С помощью такого крепления рамку соединяют с крышкой стола, в которой выбирается гнездо соответствующего размера.

В середине продольного бруска неразборной рамки делают паз, в который входят концы брусков разборной рамки. В рамках высверливают отверстие, после чего они скрепляются между собой шкантом.

Крышку стола изготавливают из двух частей, соединяемых карточными петлями. После проведения отделочных работ на комплект садовой мебели наносят лаковое покрытие.

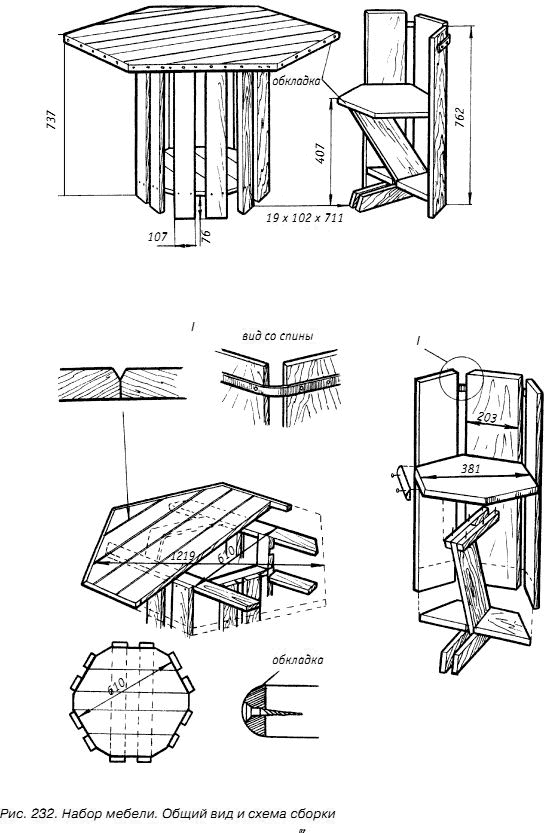

Оригинальный и очень простой набор мебели изображен на рисунке 232. Для изготовления такой мебели потребуются доски толщиной 25 мм. Крышки стола и сиденья стула можно сделать из любого листового материала.

Предлагаемая конструкция позволяет использовать те материалы, которые есть в распоряжении мастера, который к тому же может частично изменить размеры и конфигурацию деталей изделия.

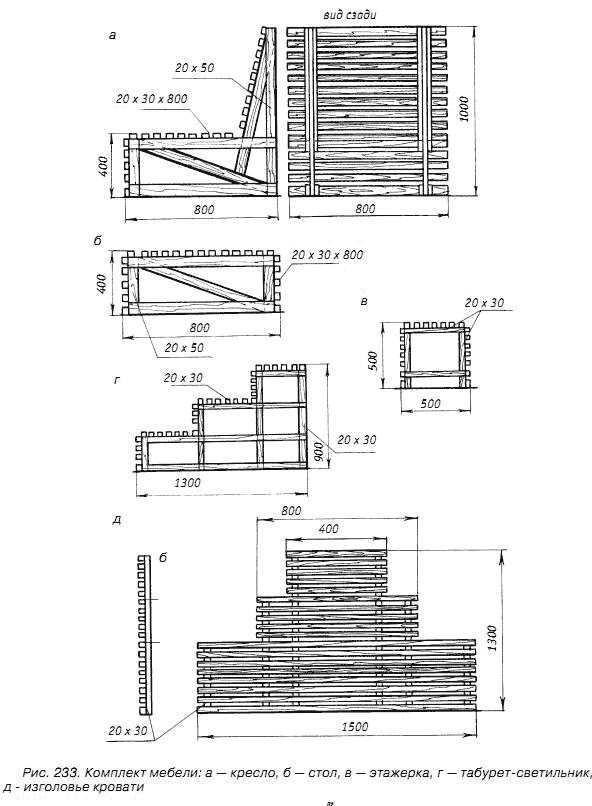

Чтобы изготовить следующий комплект мебели (рис. 233), потребуются рейки сечением 20 × 30 мм и несколько брусков сечением 20 × 50 мм.

Гарнитур можно разместить в комнате отдыха. В его состав входят два кресла-лавки, низкий столик и пара табуретов. Последние используют и в качестве напольных светильников. Законченность оформлению комнаты придают такие дополнительные элементы, как изголовье для кровати и ступенчатая этажерка. Все предметы легко преобразовать, изменив их размеры.

Основу всех элементов набора составляет несложный пространственный каркас из брусьев, обрешеченный рейками. Соединения производят с помощью шурупов, а стыки промазывают столярным клеем.

Детали необходимо хорошо прошкурить, а затем покрыть двумя слоями прозрачного мебельного лака. В случае использования комплекта под открытым небом рейки нужно проолифить и покрасить масляной краской.

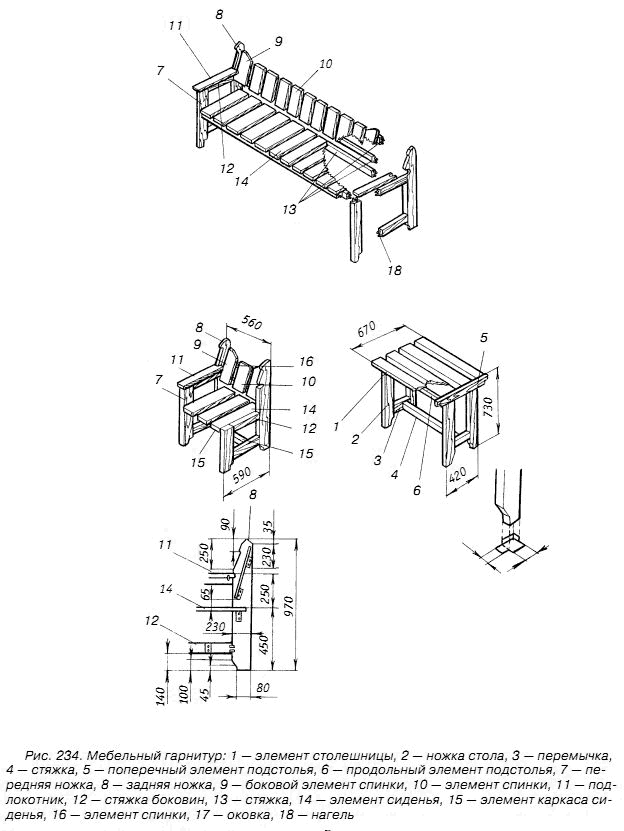

Для того чтобы устроить чаепитие с самоваром, поиграть с детьми в настольные игры или просто отдохнуть после парной, идеально подойдет мебельный гарнитур (рис. 234), состоящий из стола, двух кресел и лавки-дивана и обладающий довольно привлекательным внешним видом.

Детали, их количество и размеры:

– элемент столешницы – 4 шт., доска 20 × 150 × 950 мм;

– ножка стола – 4 шт., брус 45 × 120 × 660 мм;

– перемычка – 2 шт., брус 45 × 70 × 180 мм;

– стяжка – 1 шт., брус 45 × 70 × 765 мм;

– поперечный элемент подстолья – 2 шт. – брус 45 × 70 × 640 мм; 2 шт. – брус 35 × 45 × 765 мм;

– передняя ножка – 4 шт., брус 35 × 120 × 680 мм;

– задняя ножка – 4 шт., брус 35 × 120 × 970 мм;

– боковой элемент спинки – 4 шт., доска 20 × 150 × 380 мм;

– элемент спинки – 10 шт., доска 20 × 150 × 320 мм;

– Ям)подлокотник – 4 шт., доска 20 × 70 × 540 мм;

– стяжка боковин – 8 шт., брус 35 × 70 × 350 мм;

– стяжка – 4 шт., брус 35 × 70 × 1850 мм;

– элемент сиденья – 14 шт., доска 20 × 150 × 580 мм;

– элемент каркаса сиденья – 3 шт., доска 35 × 70 × 490 мм;

– элемент спинки – 2 шт., брус 35 × 70 × 490 мм;

– оковка – 12 шт., жесть 1 × 105 × 140 мм;

– нагель.

Конструкция всех предметов очень проста. Главные условия успеха – подбор качественных материалов, аккуратность в разметке и сборке деталей. Для соединения элементов используют нагели – деревянные или металлические стержни цилиндрической формы. В дополнение к этому места стыков промазывают столярным или эпоксидным клеем. Отделку производят аналогично предыдущему комплекту.

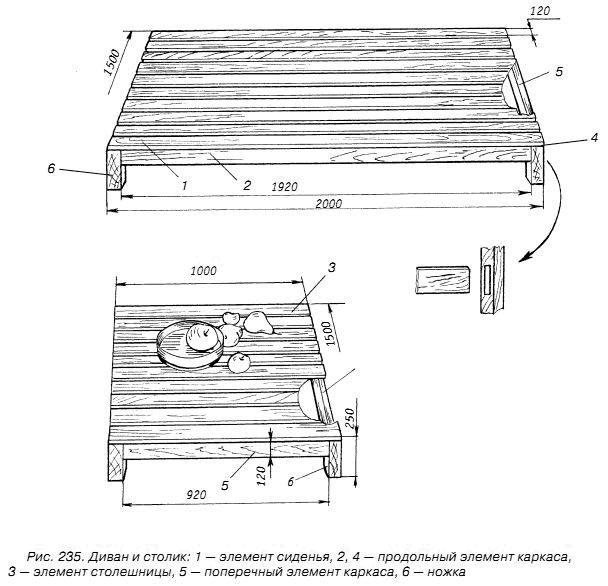

Для изготовления комплекта, состоящего из дивана, столика (рис. 235) и стеллажа (рис. 236), потребуются доски сечением 20 × 120 мм. Если таковых не найдется, можно, сохранив соотношения между элементами, пересчитать размеры под свои условия.

Детали, их количество и размеры:

– элемент сиденья – 10 шт., доска 20 × 120 × 2000 мм;

– продольный элемент каркаса дивана – 2 шт., доска 20 × 120 × 1960 мм;

– элемент столешницы – 10 шт., доска 20 × 120 × 1000 мм;

– продольный элемент каркаса столика – 2 шт., доска 20 × 120 × 1460 мм;

– поперечный элемент каркаса – 4 шт., доска 20 × 120 × 960 мм;

– ножка – 8 шт., брус 40 × 40 × 250 мм.

Конструкции стола и дивана отличаются друг от друга лишь габаритами. Они представляют собой обычный забор, уложенный горизонтально и поставленный на четыре ножки.

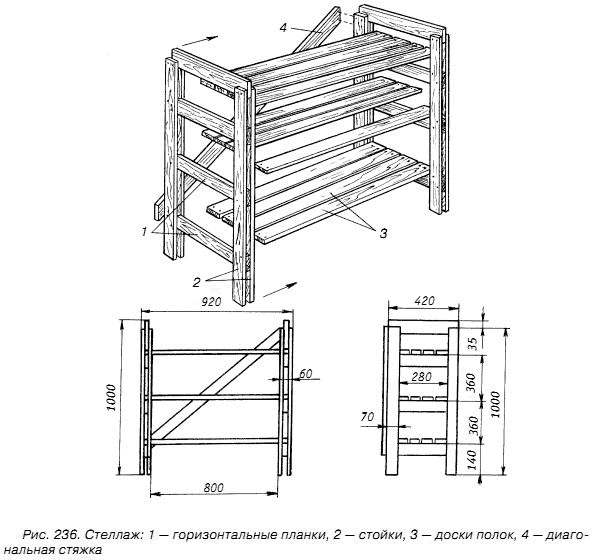

Сборку стеллажа производят в следующей последовательности. В первую очередь собирают боковые рамы, вертикально располагая спаренные доски-стойки. Горизонтальные планки служат опорами для полок. Эти детали соединяют шурупами. Чтобы придать конструкции жесткость, к задним стойкам крепят диагональную стяжку. Конструкцию можно нарастить, установив сверху еще один стеллаж. Продольному смещению по стыкам препятствуют выступающие части верхних горизонтальных планок.

На заметку!

Перед отделкой деревянные детали гарнитура следует прошкурить, а затем покрыть несколькими слоями мебельного лака.

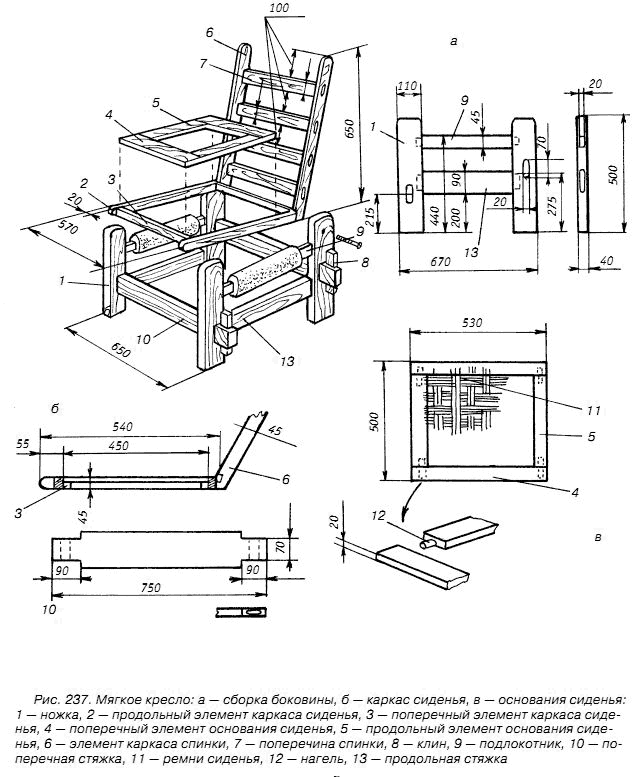

Уютный уголок получится, если поместить в комнату отдыха комплект мебели, состоящий из мягких кресел (рис. 237) и журнального столика. Для его изготовления потребуются следующие материалы: доски сечением 40 × 110 мм и 20 × 90 мм, рейки 20 × 45 мм, капроновая лента шириной 30–40 мм, листовой поролон и плотная обивочная ткань.

Детали кресла, их количество и размеры:

– ножка – 4 шт., доска 40 × 110 × 500 мм;

– продольный элемент каркаса сиденья – 2 шт., рейка 20 × 45 × 560 мм;

– поперечный элемент каркаса сиденья – 2 шт., рейка 20 × 45 × 570 мм;

– поперечный элемент основания сиденья – 2 шт., 20 × 45 × 530 мм;

– продольный элемент основания сиденья – 2 шт., рейка 20 × 45 × 410 мм;

– элемент каркаса спинки – 2 шт., рейка 20 × 45 × 650 мм;

– поперечина спинки – 1 шт., рейка 20 × 65 × 570 мм;

– клин – 4 шт., брус 20 × 40 × 100 мм;

– подлокотник – 2 шт., рейка 20 × 45 × 500 мм;

– поперечная стяжка – 2 шт., доска 20 × 90 × 750 мм;

– ремни сиденья – капроновая лента шириной 30–40 мм;

– нагель – 4 шт., 0 8 мм;

– продольная стяжка – 2 шт., доска 20 × 90 × 500 мм;

– поперечина спинки – 3 шт., рейка 20 × 45 × 570 мм.

Изготовив все детали кресла, начинают его сборку. Сначала собирают две одинаковые боковины основания. Продольные стяжки и подлокотники крепят с ножками в шип, посаженный на столярный клей. Между собой боковины стыкуются с помощью двух поперечных стяжек. Фиксируется это соединение четырьмя клиньями.

Каркас спинки и сиденья собирают из реек и крепят в шип. В основании сиденья используется соединение на нагелях. Сиденье изготавливают из четырех планок и капроновых лент, которые переплетают между собой.

В конце сборки кресла с помощью двух болтов М6 соединяют основание с каркасом спинки. Если на боковых элементах последнего высверлить отверстия, наклон спинки и сиденья можно будет изменять.

Чехлы подушек сиденья и спинки шьют из обивочной ткани. Благородно выглядят чехлы из искусственной кожи черного, красного или малинового цвета. Толщина вкладышей из поролона должна составлять примерно 150–200 мм. Отделку подушек можно дополнить декоративными обивочными пуговицами.

На заметку!

Все деревянные детали прошкуривают и покрывают несколькими слоями прозрачного мебельного лака.

Подлокотники оформляют тем же материалом, что и сиденье, но прокладки из поролона делают толщиной 10–20 мм.

В том случае если имеется возможность выделить под размещение гарнитура достаточно много места, рекомендуем сделать двухместное кресло. От одноместного его конструкция отличается наличием еще одного каркаса спинки и сиденья, четырех подушек и увеличенной длиной поперечных стяжек. Спинки соединяют между собой болтом с гайкой М6 и опирают на заднюю стяжку двумя крюками, которые изготавливают из стальной полосы толщиной 3 мм.

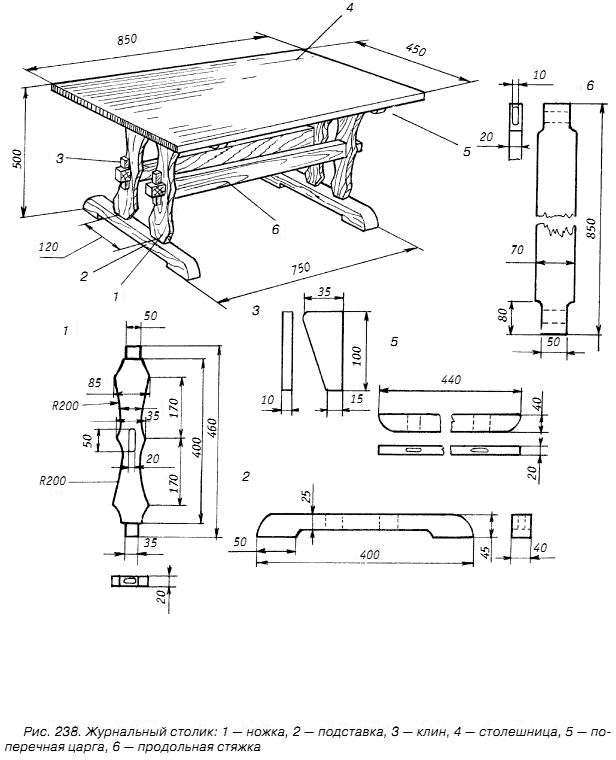

Журнальный столик (рис. 238) выполняют в том же стиле, что и кресла.

Детали столика, их количество и размеры:

– ножка – 4 шт., доска 20 × 85 × 460 мм;

– подставка – 2 шт., рейка 40 × 45 × 400 мм;

– клин – 4 шт., доска 10 × 35 × 100 мм;

– столешница – 1 шт., фанера 10–15 × 450 × 850 мм;

– поперечная царга – 2 шт., рейка 20 × 40 × 440 мм;

– продольная стяжка – 2 шт., 20 × 70 × 850 мм.

Последовательность сборки столика аналогична сборке кресла. Сначала собирают две боковины, состоящие из ножек, подставок и поперечных царг. Скрепляют их между собой парой продольных стяжек с клиньями. Столешницу вырезают из фанеры и либо оклеивают шпоном ценных пород древесины, либо покрывают морилкой и лаком. С царгами она соединяется с помощью нагелей.
