Печь «шведка»
Данная печная конструкция представляет собой одну из наиболее удобных в использовании отопительно-варочных печей. Ее устройством предусмотрен нижний прогрев, а также сооружение кухонной плиты с вытяжкой. Размеры ее невелики, а уровень теплоотдачи является достаточно высоким. Данная печная конструкция со временем усовершенствовалась печными мастерами. Далее в книге будет приведена конструкция К. Я. Буслаева.
Размеры приводимой конструкции составляют 102 × 77 × 201 см, а количество отдаваемого тепла – 3600 ккал/час.
Для постройки такой печи понадобятся следующие строительные материалы:
– кирпич обыкновенный – 425 штук;
– кирпич огнеупорный – 43 штуки;
– дверца топочная размером 25,0 × 20,5–1 штука;
– решетка колосниковая размером 20 × 30 см – 1 штука;
– дверца поддувальная размером 14 × 14 см – 1 штука;
– дверца варочной камеры размером 50 × 39 см – 1 штука;
– шкаф духовой размером 50 × 33 × 28 см – 1 штука;
– плита чугунная двухконфорочная размером 70 × 40 см – 1 штука;
– задвижка дымовая размером 25 × 13 см – 1 штука;
– задвижка паровытяжная размером 13 × 13 см – 1 штука;
– лист предтопочный размером 70 × 50 см – 1 штука;
– уголок стальной размером 4,5 × 4,5 × 101 см – 3 штуки;
– полоса стальная размером 2,5 × 0,3 см – 35 см;
– полоса стальная размером 2,5 × 0,2 см – 20 см;
– полоса стальная размером 5 × 0,4 см – 101 см;
– полоса стальная размером 5 × 0,4 см – 75 см;
– плита чугунная размером 40 × 25 см – 1 штука;
– плита чугунная размером 40 × 15 см – 1 штука.

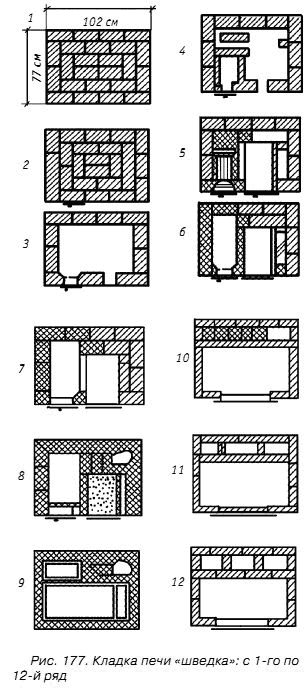

Первый ряд такой печи следует выкладывать точно по чертежу, причем в середине допускается использование половинок кирпичей.
Второй ряд выкладывается точно таким же способом, как и первый, только делается перевязка швов, а также в кладку вмуровывается поддувальная дверца.
В третьем ряду нужно как следует закрепить поддувальную дверцу, а под духовкой устроить прочистное отверстие.
В четвертом ряду выполняется основание для духовки. Со стороны топливника следует обложить духовой шкаф огнеупорным кирпичом, с остальных сторон – закрепить с помощью кровельного железа.
В пятом ряду надо сделать перекрытие для поддувальной дверцы и прочистного окошка, установить колосниковую решетку в топливнике, выложить огнеупорным кирпичом основание топливника и поставить топливную дверцу.
В шестом ряду можно окончательно закрепить духовку и топочную дверцу.
В седьмом ряду между духовым шкафом и топливником надо соорудить стенку из огнеупорного кирпича, установив его на ребро.
В восьмом ряду нужно просто придерживаться порядовой схемы.
В девятом ряду уже готовый духовой шкаф обмажьте глиняным раствором толщиной слоя приблизительно 1 см, перекройте топочную дверцу стальной полосой, накройте топку чугунной плитой с конфорками, только ее придется усилить пластинами из 10-миллиметровой стали. Далее кладку следует выполнять, укладывая кирпич на ребро.
На заметку!
Для изготовления данной печи следует сделать очень прочный фундамент.
С десятого ряда начинается устройство дымооборотной системы каналов. При этом необходимо оставить окошко для чистки. Кроме того, нельзя плиту с конфорками закладывать кирпичами. В противном случае печная кладка в этом месте в скором времени треснет и начнет крошиться, так как у кирпича и чугуна разные степени расширения при нагревании.
В одиннадцатом ряду уже можно выполнить перекрытие для первой прочистной дверцы, а также поставить две новые – для прочищения опускных каналов. На кирпичах этого ряда должны быть установлены две стальные полосы длиной 20–25 см, которые впоследствии станут основанием для висячих стенок.
В двенадцатом ряду выполняется перекрытие для чисток опускных каналов. Здесь же нужно установить проволоку, которая будет крепить рамку дверцы варочной камеры.

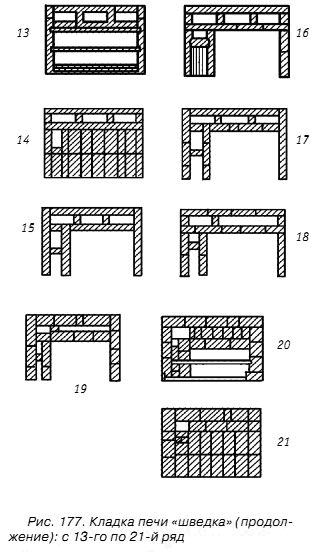

В тринадцатом ряду все кирпичи следует класть на ребро, чтобы получился колпак-паросборник.
В четырнадцатом ряду следует выполнить перекрытие для варочной камеры, не забудьте оставить в ней отверстие для вытяжки.
Пятнадцатый, шестнадцатый и семнадцатый ряд выкладывается согласно плану порядовки, но необходимо также оставить место для двух печурок. По окончании шестнадцатого ряда малую печурку следует перекрыть листом кровельной стали площадью 30 × 28 см.
При возведении восемнадцатого ряда в задней стенке большой печурки необходимо оставить прочистное отверстие, не доводя до перекрытия на 20 и 13 см внутренние стенки первого и второго канала. Верхние грани этих стенок необходимо стесать.
В девятнадцатом ряду вновь кирпичи выкладываются плашмя. Таким образом в кладке печной конструкции образуется выступ на 3 см.
При выполнении двадцатого ряда надо сделать перекрытие дымохода. Здесь же образуется еще один выступ на 3 см с наружной стороны печи. Для перекрытия печки надо положить уголок с края и стальную полосу посередине.
В двадцать первом ряду можно сделать перекрытие большой печурки, а также некоторой части дымохода. Размер этого ряда должен совпадать с размером девятнадцатого. Здесь же необходимо установить дымовую и паровую задвижки.
С двадцать второго ряда выполняется 3 ряда шейки печи. При этом внутреннее сечение дымохода должно составить 13 × 26 см. После этого надо установить вторую задвижку, а затем выстроить дымовую трубу с разделками (рис. 177).

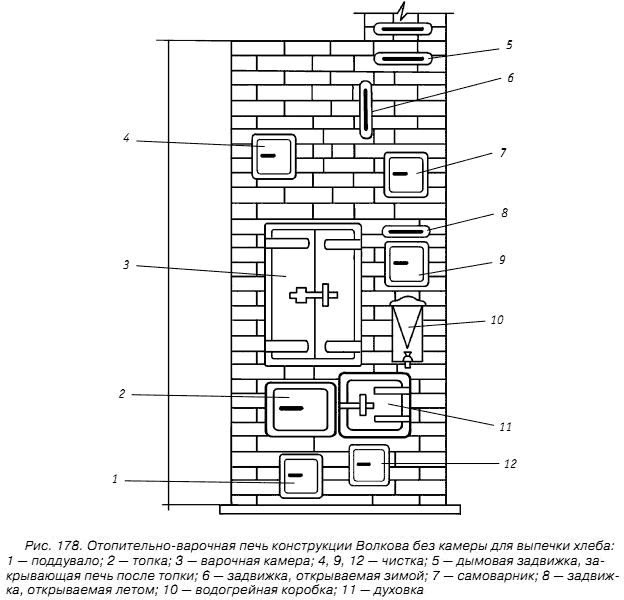

Печь конструкции Волкова
Размеры данной печной конструкции составляют 109 × 89 × 244 см. При двух топках в сутки эта печь способна отдавать 3,9 кВт тепла. В ее устройстве предусмотрено размещение варочной камеры с вытяжным шкафом, духового шкафа и водогрейной коробки. У данной печи существует два режима функционирования – зимний и летний (рис. 178).
Для постройки такой печи понадобятся следующие строительные материалы:
– кирпич красный обыкновенный – 520 штук;
– кирпич огнеупорный – 100 штук;
– раствор глиняный – 20 ведер;
– раствор из огнеупорной глины – 50 кг;
– решетка колосниковая размером 18 × 25 см – 1 штука;
– дверца топочная размером 21 × 25 см – 1 штука;
– дверца поддувальная прочистная размером 13 × 13 см – 5 штук;
– дверца для варочной камеры с рамкой размером 38 × 64 см – 1 штука;
– плита чугунная с конфоркой – 2 штуки;
– плита чугунная размером 18 × 53 см – 1 штука;
– шкаф духовой размером 38 × 28 × 57 – 1 штука;
– коробка водогрейная размером 15 × 28 × 57 – 1 штука;
– решетка для сушки размером 35 × 58 – 1 штука.
Первый ряд в печи Волкова следует выложить сплошным, но оставить для зольника место площадью 25 × 13 см. Один кирпич в первом ряду должен быть стесанным и лежать стесанной стороной по направлению к зольнику.
Во втором ряду печи надо выполнить перевязку швов и поставить поддувальную дверцу.
В третьем ряду справа от уже установленной поддувальной дверцы поставьте первую прочистную дверцу. Поддувальное отверстие выложите стесанным кирпичом.
Затем следует кладка четвертого ряда. На правой стенке печной конструкции поставьте еще одну прочистную дверцу, затем сделайте перекрытие для дверцы поддувала, а около второй прочистной дверцы уложите половинку кирпича, который будет служить опорой для духового шкафа.
Весь пятый ряд должен быть выложен огнеупорным кирпичом. Теперь над зольником можно поставить колосниковую решетку и выполнить перекрытие для первой прочистной дверцы.
При возведении шестого ряда следует установить духовку и топочную дверцу.
В седьмом ряду надо сделать перекрытие канала, а также обложить боковые стенки духового шкафа огнеупорным кирпичом, установленным на ребро. В следующем ряду сооружается полное перекрытие для канала, расположенного за духовкой.
В девятом ряду заканчивается облицовка духового шкафа кирпичом со стороны топливника. При этом верхний кирпич облицовки должен возвышаться над духовкой на 1,0–1,5 см. Эту разницу следует стесать. Верхнюю часть духового шкафа обмажьте глиняным раствором толщиной слоя не менее 1 см. При строительстве девятого ряда устанавливается перекрытие топочной дверцы, а также перегородка между духовкой и стенкой печи.
В одиннадцатом ряду точно над топкой необходимо установить чугунную плиту с конфорками, затем водогрейную коробку, а также дверцу варочной камеры. Между водогрейной коробкой и варочной камерой в итоге должно получиться расстояние, равное 5–7 см, то есть толщине одного кирпича, поставленного на ребро.
Двенадцатый ряд должен отчасти перекрыть горизонтальный канал, а следующий ряд кладки заканчивает это перекрытие, доводя его до полного.
В четырнадцатом ряду следует удлинить горизонтальный канал, а позади водогрейной коробки уложить стесанный назад кирпич.
Пятнадцатый ряд представляет собой перекрытие водогрейной коробки.
В шестнадцатом ряду следует сместить канал, находящийся над самой водогрейной коробкой, на полкирпича вперед, а затем установить с трех сторон варочной камеры пять стальных листов длиной 12 см, шириной 2,5 см, толщиной 3 мм, концы которых должны входить в варочную камеру примерно на 2 см. Два куска подобной стали длиной по 15 см каждый следует подложить под кирпич с задней стороны печи.
В семнадцатом ряду уложите решетку для сушки и оставьте прочистное отверстие над водогрейной коробкой.
В восемнадцатом ряду канал над прочистным отверстием должен сужаться.
Девятнадцатый ряд перекрывает собой чистку, а также в нем устанавливается летняя задвижка. В следующем ряду можно установить вытяжку с правой стороны варочной камеры, а с внутренней стороны уложить угловую сталь.
В двадцать первом ряду следует перекрыть тремя стальными полосками верхнюю часть варочной камеры, затем соорудить перекрытие камеры, вытяжки и части заднего канала.
В двадцать третьем ряду можно установить самоварник, в следующих двух рядах разместить две чистки, а затем начать кладку верхней части печи.
На заметку!
Если печь построена правильно, парная при этом не перегреется, а «качество» пара будет максимальным.
В двадцать шестом ряду можно сделать перекрытия для готовых прочистных отверстий, а также для горизонтального канала.
В двадцать седьмом ряду в кладку надо установить вертикальную задвижку.
Последующие два ряда следует выкладывать согласно порядовке. В тридцатом ряду печи выполнить перекрытие верхней части печи, оставив в нем лишь один канал.
Тридцать первый ряд предназначен для установки в нем последней горизонтальной задвижки и представляет собой второй ряд перекрытия. Следующий ряд является завершающим рядом перекрытия верхней части печи.
С тридцать третьего ряда выкладывается дымовая труба.
Отопительно-варочная печь с духовкой небольших размеров
Данную конструкцию лучше всего устанавливать в дачном домике или в летней кухне (рис. 179).
Для постройки такой печи понадобятся следующие строительные материалы:
– кирпич красный обыкновенный – 220 штук;
– дверца топочная размером 25,0 × 20,5 см – 1 штука;
– дверца поддувальная размером 14 × 14 см – 1 штука;
– дверца прочистная размером 13 × 13 см – 3 штуки;
На заметку!
Перекрытие варочной камеры можно изготовить из асбестоцементного листа толщиной 5-10 мм. Это облегчает ведение дальнейшей кладки.
– шкаф духовой размером 32 × 28 × 42 см – 1 штука;
– плита чугунная с одной небольшой конфоркой размером 38 × 35 см – 1 штука;
– решетка колосниковая размером 30 × 20 см – 1 штука;
– задвижка размером 27 × 13 см – 2 штуки;
– лист предтопочный размером 50 × 70 см – 1 штука;
– лист плоского шифера размером 51 × 37 × 1 см – 1 штука;
– полоса стальная размером 25 × 0,4 см – 35 см.

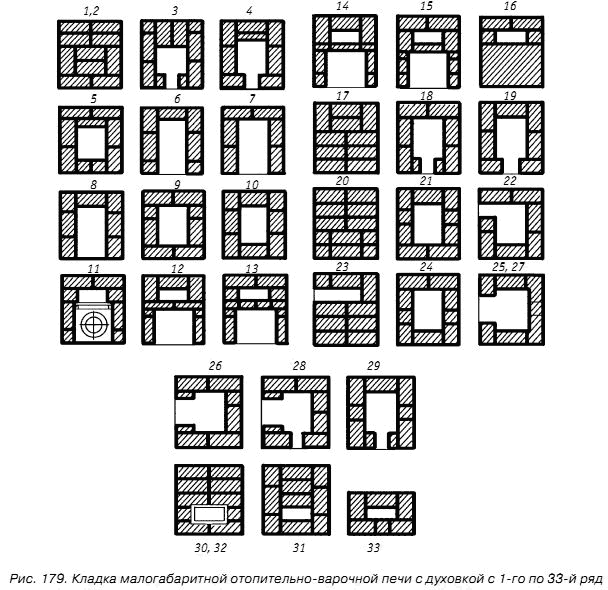

Первый и второй ряды печной конструкции должны быть сплошь выложены кирпичом с перевязкой швов.
В третьем ряду можно установить поддувальную дверцу и приступить к выкладке зольника.
В четвертом ряду нет ничего сложного, поэтому его можно выполнить согласно плану порядовки.
Пятый ряд представляет собой перекрытие поддувальной дверцы. На него надо уложить колосниковую решетку, оставив зазор между ней и кирпичной кладкой в 3–5 мм.
В шестом ряду можно поставить топочную дверцу. Удерживать ее в кладке должны кламмеры. Очень важно перед установкой обмотать дверцу асбестовым шнуром.
Седьмой и восьмой ряды необходимо выложить огнеупорным кирпичом. Однако в конструкции этих двух рядов нет ничего особенного.
В девятом ряду следует окончательно закрепить топочную дверцу и приступить к выкладке дымосборника. Следующие два ряда предназначены исключительно для его формирования.
В двенадцатом ряду надо уложить в кладке стальную полосу толщиной 3–4 мм. Она должна поддерживать кирпичи, установленные на ребро и образующие перегородку, которая разделяет дымовой канал и варочную камеру. В этом же ряду можно установить одноконфорочную плиту, сделанную из двухконфорочной.
При выполнении тринадцатого-пятнадцатого ряда нужно выложить варочную камеру из кирпичей, установленных на ребро.
Шестнадцатый ряд является дном первого полуоборота горизонтального канала.
В семнадцатом и восемнадцатом ряду устанавливается первая в конструкции прочистная дверца. Однако можно соорудить прочистное отверстие, заложив на глиняном растворе выступающую вперед половинку кирпича.
В девятнадцатом ряду необходимо закрепить прочистную дверцу, а затем сделать центральную перемычку горизонтального дымооборота.
Двадцатый ряд выкладывается по плану порядовки с перевязкой швов.
В двадцать первом и двадцать втором ряду выполняются прочистные отверстия и заканчивается горизонтальный дымооборот.
В двадцать втором – двадцать восьмом ряду устанавливается духовой шкаф, в двадцать седьмом и двадцать восьмом ряду выполняется еще одно прочистное отверстие.
С двадцать девятого по тридцать первый ряд следует сделать перекрытие печи и установить одну или две задвижки.

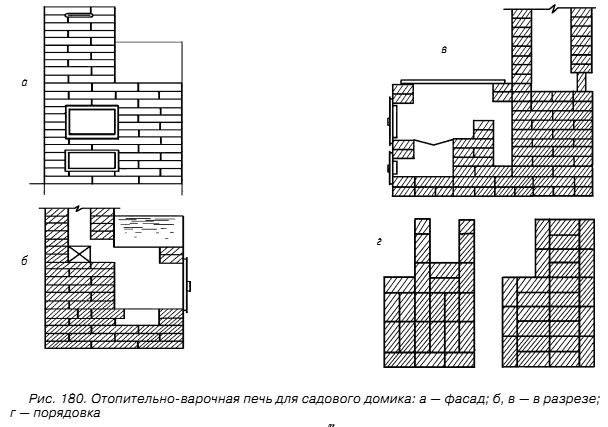

Отопительно-варочная печь для дачного дома
В печах подобной конструкции предусмотрена установка не только водогрейной коробки, жарочной плиты и духового шкафа, но и сушильной камеры, предназначенной для быстрого высушивания фруктов и ягод.
Для постройки такой печи понадобятся следующие строительные материалы:
– кирпич красный обыкновенный – 225 штук;
– глина обыкновенная – 0,2 м3;
– песок – 0,2 м3;
– решетка колосниковая – 1 штука;
– дверца топочная размером 27 × 28 см – 1 штука;
– дверца поддувальная размером 13 × 27 см – 1 штука;
– задвижка вьюшечная – 1 штука; плита – 1 штука;
– коробка водогрейная размером 38 × 50 × 30 см – 1 штука;
– камера сушильная размером 38 × 38 × 38 см – 1 штука;
– сталь полосовая размером 45 × 4 × 0,3 см – 3 штуки;
– сталь уголковая размером 4,5 × 4,5 × 0,3 см – 180 см;
– лист предтопочный размером 50 × 70 см – 1 штука.
Первый и второй ряд печи выкладывается точно по схеме порядовки с перевязкой швов.
Третий-пятый ряд тоже выкладывается согласно схеме порядовки.
При выполнении шестого ряда стенки зольника надо делать толще за счет укладки в него трехчетверток, а на них потом установить колосниковую решетку. Отколотые торцевые части кирпичей должны быть обращены наружу. Начиная с этого ряда, можно уже устанавливать сушильную камеру.
Выполняя седьмой ряд, можно уложить колосниковую решетку и поставить топочную дверцу.
Кладка восьмого-десятого ряда ведется согласно порядовке.
В одиннадцатом ряду на сушильную камеру надо уложить стальные полосы и затем покрыть их глиняным раствором.
Двенадцатый ряд выкладывается согласно порядовке, а внешняя поверхность кирпичей также затем покрывается раствором.
На заметку!
Если в топке сжигать картофельные очистки, то в трубе станет меньше сажи. Такой же эффект получается от сжигания осиновых дров.
В тринадцатом ряду можно начать строительство жарочной плиты. Поблизости от дымовой трубы следует установить водогрейную коробку, перекрывая дымовой канал лишь отчасти. На стенки трубы, а также на водогрейную коробку нанесите глиняный раствор, а затем притрите ее к трубе. После этого строительство дымовой трубы ведется обычным способом (рис. 180).
Кухонные плиты
Данные конструкции сильно отличаются от печей и предназначены главным образом для приготовления пищи. Количество отдаваемого ими тепла, по сравнению с печами, невелико – всего лишь около 1 кВт. Чтобы можно было применять эти конструкции и для обогрева помещения, необходимо подключить их к отопительным щиткам.
Кухонные плиты классифицируют по сложности конструкции. У простых есть всего лишь одна чугунная плита с конфорками, в сложные закладывается духовой шкаф или водогрейная коробка либо и духовка, и водогрейная коробка.
Высота плиты, как правило, не превышает 77 см. Прежде чем начинать кладку плиты, надо на пол положить три листа асбестоцемента или войлока, предварительно вымоченного в глине, покрыть стальным листом и пробить гвоздями через каждые 5 см. Необходимо разметить с помощью угольника и линейки стальной лист и только после этого можно начинать кладку, причем вести ее следует точно таким же образом, как и печную.
Кухонная плита с водогрейной коробкой и духовкой
Данная конструкция имеет следующие размеры: 115 × 64 × 77 см (рис. 181).
Для постройки такой печи понадобятся следующие строительные материалы:
– кирпич красный обыкновенный – 200 штук;
– раствор глиняный – 5 ведер;
– плита чугунная с двумя конфорками размером 106 × 62 см – 1 штука;
– решетка колосниковая размером 25 × 25 см – 1 штука;
– дверца топочная размером 25 × 25 см – 1 штука;
– дверца поддувальная и прочистная размером 13 × 14 см – 2 штуки;
– шкаф духовой размером 35 × 75 × 45 см – 1 штука;
– коробка водогрейная размером 35 × 15 × 45 см – 1 штука;
– уголковая сталь для отделки верха плиты размером 3 × 3 × 0,4 см – 106 см.

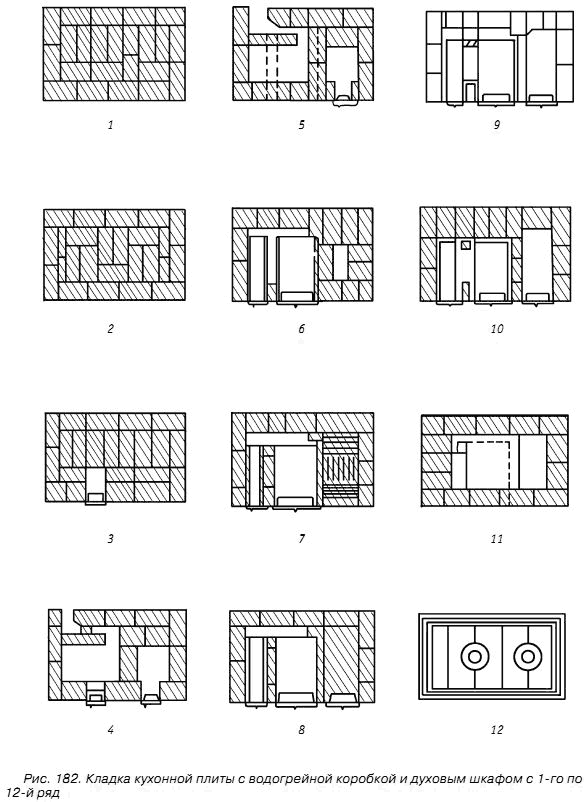

Первый ряд такой плиты должен быть сплошным, а наружные стенки – из целых кирпичей.
Второй ряд надо выкладывать аналогично первому, но с перевязкой швов.
При выполнении третьего ряда можно установить прочистную дверцу.
В четвертом ряду выполняются перегородки из кирпича, установленного на ребро, и отверстие для дымохода.
В пятом ряду устанавливается духовой шкаф и ставится водогрейная коробка. Между ними должно быть расстояние 8–9 см.
Шестой ряд закрепляет духовку и водогрейную коробку на своих местах.
В седьмом ряду следует вмуровать колосниковую решетку в кладку, а также обложить кирпичом духовой шкаф со стороны топливника.
Восьмой и девятый ряд выкладываются согласно плану порядовки.
В десятом ряду задний канал надо закрыть трехчетвертками.
Одиннадцатый ряд представляет собой перекрытие водогрейной коробки.
В последнем ряду установите на место чугунную плиту и отделайте кладку угловой сталью (рис. 182).
Кухонная плита упрощенной конструкции
Данная конструкция также имеет небольшие размеры – 94 × 55 × 77 см. Для постройки такой печи понадобятся следующие строительные материалы:
– кирпич красный обыкновенный – 150 штук;
– раствор глиняный – 5 ведер;
– плита чугунная с двумя конфорками составная размером 41 × 36 см – 2 штуки;
– решетка колосниковая размером 25 × 25 см – 1 штука;
– дверца топочная размером 25 × 20,5 см – 1 штука;
– дверца поддувальная и прочистная размером 13 × 14 см – 2 штуки;
– лист предтопочный размером 50 × 70 см – 1 штука;
– сталь уголковая 3 × 3 × 0,4 см.
Первый ряд выкладывается по схеме порядовки.
Во втором ряду выполняется перекрытие среднего канала.
В третьем ряду сооружается перекрытие второго ряда с напуском 5 см.
В четвертом ряду продолжается кладка с перевязкой швов, причем один из средних кирпичей надо стесать снизу.
В пятом ряду нужно установить прочистную и поддувальную дверцу и начать стенку вертикального канала.
В шестом ряду следует перекрыть канал дымохода и поддувало, а также встроить духовой шкаф.
В восьмом ряду отверстие над поддувалом должно уменьшиться.
В девятом ряду в конструкцию надо вставить топочную дверцу и колосниковую решетку.
В десятом ряду перекрывается проем между духовым шкафом, каналом и перегородкой.
На заметку!
Количество сажи в трубе непосредственно зависит от разновидности сжигаемого топлива. Больше всего сажи получается от сырых дров.
При выполнении одиннадцатого ряда над перегородкой уложите стесанный кирпич.
При кладке последнего ряда плиты надо выровнять поверхность глиняным раствором, затем уложить чугунную плиту с двумя конфорками и обвязать ее угловой сталью.
Кухонная плита с духовкой
Плита данного типа наиболее громоздкая: ее площадь – 64 × 102 см2, вес – 650 кг. Величина отдаваемого тепла составляет 0,7 кВт, если ее топить два раза в сутки.
Для постройки такой печи понадобятся следующие строительные материалы:
– кирпич красный обыкновенный – 175 штук;
– раствор глиняный – 4 ведра;
– решетка колосниковая размером 25 × 25 см – 1 штука;
– дверца топочная размером 25 × 20,5–1 штука;
– дверца прочистная размером 14 × 14 см – 1 штука;
– дверца поддувальная размером 14 × 14 см – 1 штука;
– задвижка дымовая размером 13 × 13 см – 1 штука;
– лист из кровельной стали размером 64 × 102 см под плиту – 1 штука;
– лист предтопочный размером 50 × 70 см – 1 штука;
– плита чугунная с двумя конфорками размером 53 × 36 – 1 штука;
– войлок строительный – 1 кг;
– уголок стальной размером 3 × 4 × 0,4 см – 3,3 м;
– сталь полосовая размером 2,5 × 1,5–2 м;
– шкаф духовой размером 35 × 35 × 45 см – 1 штука.
Перед началом кирпичной кладки нужно сделать прокладку из двойного слоя строительного войлока, пропитанного глиняным раствором, положить сверху лист кровельной стали и прибить его к полу. На листе следует точно отметить место, где будет находиться плита.
Первый ряд следует выложить целыми кирпичами. При недостатке строительного материала можно края выложить целыми кирпичами, а середину – из половинок.
Однако второй ряд обязательно должен быть сделан только из целых кирпичей и с перевязкой швов с первым рядом.
С третьего ряда начинается выполнение поддувального отверстия, здесь же устанавливается дверца прочистного отверстия, которая должна опираться на второй ряд кладки.
В задней стенке четвертого ряда следует оставить отверстие, куда будет крепиться патрубок, соединяющий плиту с дымоходом, для чего кирпич следует положить на ребро в 13 см от кладки. Отсюда же начинается канал, сквозь который дымовые газы будут поступать к дымовому отверстию. Он будет служить перегородкой канала. Здесь же устраивают поддувальное отверстие, а также закрепляют дверцу. Поддувало должно представлять собой квадрат со стороной 26 см. Кирпич возле входа придется немного скосить.
На заметку!
Если вы сооружаете свою печь в зимнее время, то температура в помещении должна поддерживаться на таком уровне, чтобы раствор не замерзал.
В пятом ряду выполняется перекрытие для прочистного отверстия. При этом перегородку продолжать ни к чему, так как для нее предусмотрена установка кирпича на ребро, в результате чего он будет занимать сразу два ряда.
Прежде чем приступать к выполнению шестого ряда, нужно установить духовку на тонкий слой глиняного раствора. Духовка и плита должны быть разделены кирпичами, уложенными стоймя и образующими два канала. Стоящий кирпич по своим размерам совпадает с четырьмя рядами кладки. Здесь же поддувало должно сужаться. После окончания этого ряда его размер должен составлять 13 × 26 см.
В конструкции седьмого ряда предусмотрена укладка колосниковой решетки. Кирпичи, которые обрамляют ее с обеих сторон, должны быть со скосами в сторону решетки, чтобы горящие угли сами сыпались в зольную камеру. Непосредственно рядом с духовкой необходимо установить кирпич на ребро и закрепить его в кладке глиняным раствором, чтобы духовка была защищена от топливника и от воздействия слишком высокой температуры.
На заметку!
Топить камин можно любым твердым топливом, но меньше всего труба и дымоход засоряются от топки углем.
При выполнении восьмого ряда устанавливается топочная дверца. Своим основанием она должна опираться на седьмой ряд. Размеры топливника составляют 26 × 52 см.
Девятый ряд строится таким же способом, как и восьмой.
В десятом ряду необходимо сделать перекрытие для задней стороны духовки. В результате выполнения этого ряда остается лишь один канал, который расположен сбоку. На это идут трехчетвертка и целый кирпич. Ребро перегородки следует закруглить со стороны, которая находится около топки, чтобы газы могли свободнее проходить через канал. Между духовкой и топливником перегородка должна быть на 12–15 см выше, чем сама духовка.
На одиннадцатый ряд можно уложить плиту, воспользовавшись уровнем, чтобы плита находилась в идеально горизонтальной плоскости. Дверцы топливника и духовки при выполнении этого ряда перекрываются.
Между десятым и одиннадцатым рядом с помощью кламмеров следует выполнить обвязку.
Перед выполнением двенадцатого ряда необходимо оставить лишь один вертикальный канал, далее покрыть духовку глиняным раствором толщиной слоя 1,0–1,5 см. Между духовкой и плитой должно быть не менее 7 см. Одновременно с двенадцатым рядом на тонкий слой раствора укладывается двухконфорочная чугунная плита, причем одна из конфорок обязательно должна находиться над топливником.
