Система водообмена

В зависимости от конструкции системы и режима ее функционирования плавательные бассейны бывают наливными, с проточной системой водообмена, а также с системой оборотного водообмена. Данные типы определяются разной степенью эффективности соблюдения санитарно-гигиенических норм в чаше бассейна. Выбор той или иной системы определяется, как правило, назначением бассейна, объемом чаши, а также некоторыми другими факторами. Наливную систему разрешается использовать в том случае, если вместимость бассейна не слишком велика и находится в пределах 20–50 м³. Проточная система водообмена рекомендуема для бассейна с гораздо большим объемом – до 200 м³.

На заметку!

Система оборотного водообмена является универсальной, поэтому в последнее время ее стали использовать чаще остальных.

При наливной системе водообмена чаша наполняется уже очищенной и продезинфицированной, немного подогретой водой через отверстия, располагающиеся в стенах чаши, или по перфорированным трубам, которые подводятся ко дну бассейна или к нижним частям стенок. Наполняться такой бассейн должен достаточно быстро – примерно за 3–4 часа, а продолжительность опорожнения у него составляет 2–3 часа. Если же используется проточная система водообмена, подача уже очищенной и продезинфицированной воды производится непрерывно в течение всего периода использования бассейна.

Система подачи воды в данном случае распределительная, с ее помощью обеспечивается полное смешение воды, которая поступает из впускных отверстий, с водой, которая уже находится в чаше. Для таких бассейнов, как правило, используют хлорсодержащие реагенты, однако воду в них можно обрабатывать и йодом или бромом. На 1 м³ воды, поступающей в чашу бассейна, приходится по 1 г реагента. Проточная система водообмена достаточно часто используется в бассейнах, находящихся при школах, детских садах и различных оздоровительных комплексах, однако ее вполне можно использовать при сауне или бане. Следует отметить, что в таких бассейнах вода должна полностью меняться за 12 часов, а в бассейнах, в которых будут купаться еще и дети, это время уменьшается до 8 часов. Оборотная, или рециркуляционная, система водообмена получила достаточно широкое распространение из-за того, что вода в таком бассейне проходит постоянную фильтрацию и дезинфекцию. За счет целой системы зернистых фильтров значительно понижается цветность воды и увеличивается ее прозрачность.

При этом обеззараживание воды может производиться как реагентными, так и безреагентными способами. Чтобы восполнить потери воды из чаши, которые в любом случае будут возникать в процессе использования бассейна, а также для того, чтобы понизить концентрацию содержащихся в воде растворенных и дисперсных загрязнений, которые попадают в ванну, предусмотрена непрерывная или периодическая подача воды из водопровода. Чтобы источник водоснабжения не смог загрязниться, при наливе и подпитке чаши бассейна следует делать разорванную струю. Во время водообмена вода из ванны переходит в префильтры, попадая туда через донные выпуски. Пройдя через эти префильтры, она проходит предварительную очистку, затем вода с помощью циркуляционных насосов переходит в напорные фильтры с зернистой нагрузкой, где она проходит глубокое осветление и очищение. Пройдя эту очистку, вода попадает в скоростной водонагреватель, а затем направляется к циркуляционным впускам, через которые вновь попадает в чашу бассейна.

На заметку!

Верхний слой воды из ванны уходит через переливные желоба во всасывающую линию циркуляционного контура.

Если возникает такая необходимость, вода из переливных желобов может быть направлена в водосток или в канализацию. В системе оборотного водообмена могут использоваться не только однослойные фильтры, но и двухслойные и даже многослойные с фильтрующей загрузкой. Как правило, загрузка бывает сделана из антрацита, кварцевого песка, керамзита, активированного угля или цеолита. В некоторых случаях используют намывные фильтры, в которых роль очистителя играют фильтрующие порошки из перлита, диатомита, глауконита и т. д.

На заметку!

Для бассейнов небольшого размера часто используются фильтры со сменными фильтрующими элементами, в некоторых случаях берутся тканевые материалы или патронные.

Водный режим в бассейнах

Те высокие требования, которые предъявляются к качеству воды, могут быть соблюдены с достаточной точностью только в том случае, если будут решены все технические вопросы, касающиеся водного режима и его поддержания на необходимом уровне. К факторам, которые так или иначе влияют на качество воды, можно отнести:

– условия использования и общее состояние воды (статическое оно или динамическое);

– используемую систему обновления загрязненной воды (выбранный способ водообмена);

– восполнение потерянной из бассейна воды, а также методы его наполнения и опорожнения.

Как уже говорилось ранее, качество воды в чаше бассейна даже после кратковременного использования значительно снижается, так как в ней наблюдается рост бактерий, значительно возрастает содержание минеральных и органических веществ, наблюдаются сильные изменения органолептических характеристик (например, прозрачность, цвет, запах).

На заметку!

Степень загрязнения воды находится в прямой зависимости от многих факторов. Например, это объясняется разновидностью бассейна, контингентом людей, которые его используют, а также их количеством и качеством санитарно-гигиенической обработки купающихся.

Качество воды сильно снижается под воздействием температуры, а также солнечного света. В ней начинают достаточно быстро развиваться различные биологические процессы, растет флора. На дне и стенках начинает появляться слизь из микроорганизмов. В воде чаш бассейнов, которые находятся в помещениях, наблюдаются точно такие же процессы, однако они проходят несколько медленнее.

Загрязнение воды в бассейне распределяется неравномерно. Анализ проб воды, взятых в различных точках бассейна (на разной глубине, в разных местах глубокой, средней и мелкой чаши) практически всегда бывает различным, причем не только тогда, когда вода находится в статическом состоянии, но даже в том случае, если она движется, то есть в бассейне оборудована гидравлическая циркуляция или механическое перемешивание.

На заметку!

В процессе перемешивания хлор по сечениям ванны распределяется вполне равномерно.

Если производить периодическое хлорирование без циркуляции слоев воды, то в мелкой части чаши бассейна остаточный хлор полностью исчезнет за 2–3 часа, а при циркуляции он будет находиться как в мелкой, так и в глубокой части чаши бассейна, причем не будет исчезать на протяжении всего циркуляционного процесса. Если же система бассейна, отвечающая за распределение и циркуляцию воды, выполнена не должным образом, в этом случае неравномерность распределения в воде хлора будет достаточно заметной, следовательно, будет ощущаться даже при циркуляции воды. Требуемого уровня качества воды можно достигнуть лишь в одном случае: если вода будет постоянно перемешиваться по всему объему. Именно это требование должно стать основным при выборе схемы распределительной сети, которая будет обеспечивать подачу воды в чашу бассейна.

Если в бассейне образуются зоны, где частицы воды не перемещаются, это говорит о том, что циркуляция нарушена или выполняется не должным образом. В результате образуются весьма благоприятные условия для появления и размножения бактерий.

На заметку!

Циркуляция воды в бассейне должна обеспечивать постоянное удаление грязной воды через сливные трубы (скиммеры) и поступление очищенной воды через подающие трубы в бассейн.

Чтобы качество воды в чаше бассейна было как можно выше, в системе циркуляции воды необходимо определенным образом разместить систему подачи дезинфектанта, а также чистой воды, прошедшей очистку. К тому же на уровень качества воды влияет и форма чаши бассейна, а также метод отвода воды для циркуляции. Помимо циркуляционного расхода, вода из чаши тратится на потери, которые происходят в процессе пользования бассейном. Водоотвод из ванны должен иметь как переливные желоба, так и донные выпуски. При использовании проточной схемы водообмена водный режим в чаше бассейна обязательно будет отличаться от рециркуляционного (в основном тем, какое количество воды впускается в ванну бассейна, а также ее качеством).

Балансовая схема водного режима при использовании наливной системы водообмена является наиболее простой. Однако у нее есть существенный минус, из-за которого данная система проигрывает всем остальным: она является самой неэкономичной, а в санитарном отношении крайне ненадежной.

Устройства, предназначенные для наполнения чаши бассейна

Наполнять бассейн водой из источника водоснабжения можно двумя основными способами:

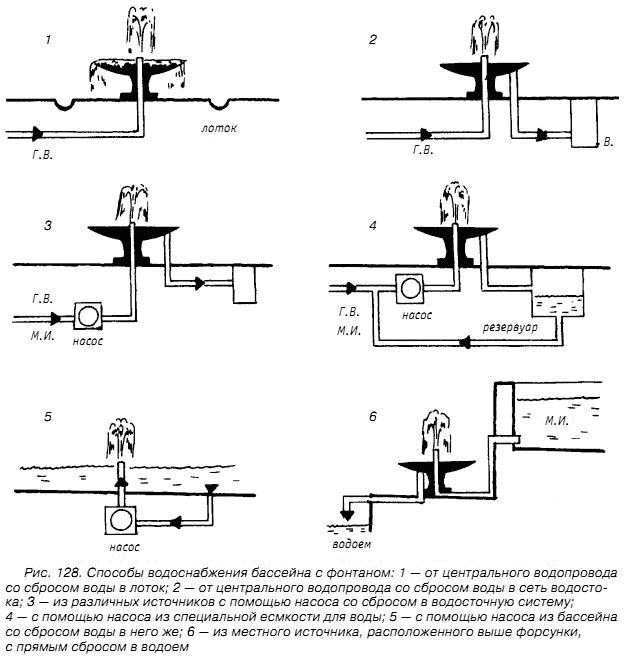

– по отдельной системе труб, подведенных к чаше бассейна с помощью специальных устройств и конструкций (патрубки в стенах чаши, каскады, фонтаны) (рис. 128);

– по распределительной циркуляционной сети, в которой применяются впускные циркуляционные отверстия, предназначенные, однако, лишь для бассейнов, в которых используется система оборотного водоснабжения.

Расчет трубопроводов, которые вам потребуются для наполнения бассейна, необходимо производить, исходя из мощности источника воды, также в обязательном порядке придется учитывать объем чаши бассейна и требуемую продолжительность ее заполнения. Для наполнения водой бассейнов, имеющих лечебные цели, желательно использовать устройство в виде фонтана. В этом случае аэрация будет использоваться в качестве метода, улучшающего качество воды.

В некоторых случаях для заполнения ванны используются специальные перфорированные трубы, которые укладываются на дно ванны в местах, где оно пересекается со стенками. Диаметр отверстий в таких трубах обычно от 8 до 12 мм, а вода движется в них со скоростью 1,5–2 м/с.

В ваннах, имеющих небольшой объем, чаще всего используют оборотный или проточный водообмен, следовательно, приходится применять конструкции такого типа, которые могут обеспечить подачу и распределение циркуляционной воды, в результате чего образуется нужная система водообмена.

Вода поступает в чашу бассейна по трубопроводам через циркуляционные впускные отверстия, расчет размеров которых должен производиться с учетом того, что с их помощью должен быть создан идеальный режим водообмена, а также циркуляции воды в чаше бассейна. Эти два показателя в бассейнах небольшого объема имеют очень важное значение – лечебно-оздоровительное, эстетическое и санитарно-гигиеническое. Создание подобного режима возможно лишь с использованием специальных технических устройств.

На заметку!

Подача воды в бассейн зависит от количества купающихся. Воды нужно подать столько, чтобы держалась установленная температура и не поднималась концентрация мусора.

Для подачи воды в бассейн обычно используют стеновые универсальные форсунки, которые предназначены для покрытия из плитки и пленки, а также закладные пластиковые трубы, диаметр которых составляет 150 и 300 мм. Форсунка обратного выпуска необходима для того, чтобы в бассейн поступала вода, уже прошедшая через фильтр. В зависимости от марки и модели пропускная способность форсунки может находиться в промежутке от 3,5 до 14 м³ воды в час. Закладная труба, изготовленная из нержавеющей стали, применяется в большинстве случаев в качестве удлиняющей конструкции к форсунке, если стены бассейна достаточно толстые. Диаметр таких труб обычно составляет 240 и 340 мм.

Донные форсунки, использующиеся в бассейнах с плиточным и пленочным покрытием, могут быть выполнены из пластика или из металла, как правило из нержавеющей стали. Они используются в бассейнах переливного типа для подачи воды, прошедшей очистку в фильтре.

Устройства, предназначенные для отведения воды из чаши бассейна

В процессе сооружения системы водоотведения необходимо помнить о том, что во время ее создания должна быть решена основная задача: отработанная вода должна быть сброшена в систему бытовой канализации или водостока во время санитарной обработки или очищения чаши бассейна.

На заметку!

Частицы грязи, оставшиеся в бассейне несмотря на фильтрацию, легко удаляются водным пылесосом.

Отвод воды для очистки и дезинфекции в бассейнах, оборудованных рециркуляционной или проточной системами, в большинстве случаев осуществляется с использованием донных выпускных отверстий и переливных желобов, которые должны быть оборудованы трапами. Универсальные донные сливы обычно изготовлены из пластика или нержавеющей стали, то есть материалов, не подверженных коррозии. Подобные сливы используются для опорожнения бассейна или для глубинного забора воды для фильтра.

Выпускные отверстия и трапы должны быть обвязаны сборными водопроводами, а с поверхности чаши вода забирается с помощью скиммеров. Следует сразу отметить, что среди скиммеров есть несколько разновидностей:

– скиммер-пакет I представляет собой подвесной скиммер. Его главная функция – забирать воду из бассейна и направлять ее к фильтровальной установке. В его конструкции имеется сетчатое ведерко, которое играет роль фильтра грубой очистки. Он не имеет в себе закладных элементов. Такой скиммер установить достаточно легко, причем он размещается на бортике бассейна. В его конструкции предусмотрен патрубок обратного впуска отфильтрованной воды. В комплект этого пакета входит устройство для соединения с донным очистителем и два шланга, диаметром 38 мм и длиной 3 м;

– скиммер-пакет II – врезной скиммер, главное назначение которого состоит в заборе воды из чаши бассейна и ее направлении к фильтровальной установке. В нем также предусмотрено сооружение в виде сетчатого ведерка, играющего роль фильтра грубой очистки. Его допускается использовать в бассейнах, обладающих достаточно тонкими стенками. В комплект этого пакета входит форсунка обратного впуска воды, устройство, предназначенное для соединения скиммера с донным очистителем, и два шланга, диаметром 37 мм и длиной 3 м;

– скиммер WK-2500 используется лишь в стационарных бетонных бассейнах. Его можно применять как в чашах, облицованных плиткой, так и в бассейнах, где используется ПВХ-пленка. Он используется для забора воды из бассейна и направления ее к очистительной и фильтрующей установке. В его конструкции также предусмотрено сетчатое ведерко, которое играет здесь роль фильтра грубой очистки (как и в двух ранее рассмотренных скиммерах). К нему также можно подключить донный очиститель;

На заметку!

Даже если вода кажется на вид чистой, стенки и пол необходимо отчистить от отложений извести, грязи, жира. Это предотвратит появлению и развитию микроорганизмов.

– скиммер WK-2600 используется в бетонных стационарных бассейнах, как облицованных керамической плиткой, так и покрытых пленкой ПВХ. Его конструкция очень схожа с предыдущей моделью, однако он снабжен более широким раструбом, благодаря которому очистка зеркала воды производится гораздо эффективнее;

– скиммер универсальный Olimpik изготовлен из пластика, причем имеет достаточно небольшие размеры. Максимальная площадь поверхности бассейна, которую он способен обработать составляет 15 м². Его обычно помещают в стену бассейна;

– скиммер универсальный SP-1089 также изготовлен из пластмассы. Его допускается использовать для всех бассейнов достаточно больших объемов. Максимальная площадь поверхности, которую он может обработать, составляет 25 м². В его комплект входит фильтр грубой очистки и переходник, с помощью которого подсоединяется пылесос;

– скиммер SKSL, предназначенный для чаш бассейнов, как покрытых пленкой, так и облицованных плиткой. Его основные положительные качества практически полностью те же, что и у предыдущей модели;

– скиммер SKAL также можно использовать в бассейнах с пленкой или плиткой. Площадь воды, которую он способен обработать, составляет 25 м². В его комплект также входит фильтр грубой очистки и переходник для соединения;

– скиммер навесной, изготовленный из нержавеющей стали, имеет устойчивое крепление к бассейну, в его конструкции предусмотрено регулируемое рециркуляционное сопло, которое может быть установлено как на широком, так и на узком борту;

– скиммер 11-281 для бетонных бассейнов с пленочным покрытием также произведен из нержавеющей стали. В его комплект к тому же входит фильтр грубой очистки и плавающая плотина;

– скиммер 11-282 изготовлен из нержавеющей стали и предназначен для бетонного бассейна с плиточным покрытием. В его комплект также входят фильтр грубой очистки и плавающая плотина.

Выпускные отверстия, предназначенные для забора воды на рециркуляцию, могут находиться в любом месте чаши бассейна, однако желательно оборудовать их в самом глубоком месте чаши. Это необходимо для того, чтобы отверстия можно было использовать также и для полного опорожнения бассейна.

Выпускные отверстия обычно находятся параллельно торцевой стенке на одной линии с обеспечением уклона дна. Следует сказать, что расстояние между выпусками должно быть не более 5 м, а от выпуска до стены чаши – не более 1,5–2 м. Выпускные отверстия должны иметь перекрытия в виде решеток из нержавеющей стали. Диаметр отверстий в решетках должен составлять не более 12 мм, а их общая площадь должна превышать площадь поперечного сечения патрубка или отводной трубы выпуска примерно в 1,5–2 раза. Расчетная скорость движения воды в этих отверстиях должна составлять 0,4–0,5 м/с.

На заметку!

За границей можно часто встретить такие конструкции, в которых выпускные циркуляционные отверстия находятся в стенах ванны по всему ее периметру.

В некоторых случаях встречаются каналы, покрытые плитами с отверстиями. Каналы размещаются в дне вдоль продольных стен или их устраивают вертикально в продольных или торцовых стенах. Однако следует отметить, что такое конструктивное решение сделает ваш бассейн значительно дороже, но при этом существенного влияния на циркуляцию слоев воды и качество смешения они не оказывают.

Переливные желоба, которые присоединяются к спускному водопроводу для отвода воды в канализацию, не обеспечивают должного уровня очистки зеркала воды от загрязнений. Это связано с тем, что значительное количество воды из чаши при ее использовании выплескивается в желоба и уровень воды при этом понижается почти на 10 см от их кромки. Следует также отметить, что на поверхности воды накапливаются загрязнения, для удаления которых через желоб необходимо постоянно подавать в чашу бассейна воду из источника водоснабжения.

На практике для отвода воды из чаши бассейна используют следующие проверенные схемы:

– основное количество воды отводится на рециркуляцию с помощью донных выпускных отверстий, а верхний слой в размере 5-10 % от общего объема ванны во время всего периода дневного использования должен уходить через переливные желоба сначала в промежуточный резервуар, а затем уже самотеком в канализацию или водосток;

– на рециркуляцию через переливные желоба может уходить вся циркуляционная вода;

– часть циркуляционной воды (примерно 40–50 %) уходит на рециркуляцию через донные выпуски и переливные желоба.

С учетом удобства использования, а также экономии воды две последние схемы водоотвода являются наиболее предпочтительными.

Если объем бассейна невелик и не превышает 200 м³, систему рециркуляции стремятся сделать как можно более простой и дешевой. Как уже говорилось, для циркуляции, забора и выпуска воды из ванны используют скиммеры и форсунки. В этом случае их объединяют вместе с фильтром в один блок, то есть в результате такого решения в чаше с водой обеспечивается не только циркуляция воды, но и ее очистка. Блок в этом случае размещается на стене чаши стационарно, однако его можно сделать и съемным.

На заметку!

Скиммер необходим для очистки поверхности воды, поэтому его следует разместить рядом с бассейном, выбрав оптимальное место.

Для того чтобы определить, какое количество скиммеров необходимо для вашего бассейна, следует знать, что 1 скиммер способен очистить поверхность площадью 25 м³. К тому же вам следует учесть и тот факт, что 1 скиммер за 1 час работы способен пропустить через себя 5000 л воды. В большинстве случаев 1 или 2 скиммера размещаются на широкой площадке бассейна около участка с наибольшей глубиной. Если же в вашем бассейне будет 3 скиммера или еще больше, их необходимо равномерно разместить по периметру чаши. В каждом случае скиммер должен располагаться у стенки напротив впускного отверстия.

Конструкция скиммера предусматривает целый ряд присоединительных элементов, которые имеют определенные возможности и функции, обеспечивающие нормальное функционирование бассейна. При нормальной работе скиммера загрязненная вода с поверхности проходит сквозь него, а затем насос направляет ее к фильтру, который ее очищает и вновь возвращает в чашу бассейна. Если же бассейн наполнен или в нем много воды, скимммер должен иметь систему дренажа воды через отводной канал.
