Необходимые советы по проектированию системы водоснабжения в бассейне

В настоящее время все бассейны, предназначенные для спортивного и оздоровительного пользования, снабжаются водой из городского водопровода, подземных или иных источников водоснабжения. Вода из источников должна обеспечивать все основные требования бассейна. В бассейне должно быть сразу две системы водоснабжения, причем друг с другом они не должны быть связаны. Первая подобная система обеспечивает подачу воды на хозяйственно-питьевые и бытовые потребности бассейна, а также обеспечивает подачу очищенной воды в чашу бассейна.

Чаще всего в последнее время встречается оборотная система технического водообмена с очисткой, обеззараживанием, а также с подогревом воды.

На заметку!

Если бассейн будет иметь достаточно незначительный размер, то в этом случае можно использовать проточную систему водообмена.

Для того чтобы составить правильный проект последующего использования санитарно-технического оборудования бассейна, необходимо воспользоваться следующими материалами:

– поэтажный план здания бассейна по главным уровням, которые должны включать в себя все этажи здания и подвал, при этом масштаб данных планов должен составлять 1: 100 и 1: 200. На них должно быть указано размещение санитарных приборов, а также санитарно-технического оборудования;

– конструктивно-строительные показатели постройки, в которой будет размещаться бассейн, например высота помещений, габариты и все основные размеры элементов чаши с водой;

– характеристика имеющихся коммуникаций – водопровода, канализации водостока, теплоснабжения. Сюда должны входить указания гарантированных напоров, диаметра трубопровода, его уклона, глубины расположения и т. д.;

– основные свойства источников водоснабжения и теплоты (для горячего водоснабжения), а также все имеющиеся в наличии данные, касающиеся водоотведения и канализации;

– полученные данные физико-химических и бактериологических анализов воды, которая будет использоваться в чаше бассейна.

Общие указания, касающиеся проектирования

В здании, где будет размещаться ваш бассейн, в обязательном порядке необходимо устроить хозяйственно-питьевой и технический водопровод, две системы горячего водоснабжения, причем одна из них будет предназначена для хозяйственно-бытовых нужд, а вторая будет поступать в чашу бассейна и подогревать в нем воду. Кроме этого, должна быть предусмотрена в обязательном порядке система водоотведения.

Если забор воды для обеих систем будет производиться из одного общего источника, то в этом случае необходимо будет все равно соорудить два ввода и два водомерных узла, которые будут находиться на сетях хозяйственно-питьевого и технического водопровода.

На заметку!

В здании бассейна также размещают различные санитарные приборы, к которым относятся души, умывальники и т. д.

Оборудование для очистки и дезинфекции воды, предназначенной для технических нужд, а также различные насосы, в том числе циркуляционные и промывные, водомерные узлы, и водоподогреватели желательнее всего разместить в подвале. Система горячего водоснабжения в этом случае, предназначенная для хозяйственно-бытовых целей, должна подавать воду с температурой около 60–65° С, вода же, служащая для подогрева воды в чаше бассейна, должна быть не горячее 28–32° С. В качестве источника теплоты для этих целей следует использовать собственную котельную. Для того чтобы вода в этих системах быстрее согревалась, допускается использование скоростных проточных водоподогревателей, которые должны быть снабжены автоматическим регулятором температуры.

Система водоотведения должна будет уводить за пределы здания загрязненные хозяйственно-бытовые и сточные воды. Если под вашим домом оборудована система канализации (водостока), то указанные два потока воды желательно утилизировать по отдельности.

Сточные воды, поступающие от санитарных узлов (умывальников, ванн и т. д.), а также вода, оставшаяся после санитарной обработки чаши, то есть после очистки стенок и дна и промывки фильтров, необходимо отводить в систему внутренней канализации. Сточные же воды, оставшиеся после того, как была опорожнена ванна, желательно уводить в сеть внутренних водостоков. В зависимости от отметок дна чаши, а также от лотка коллектора, отвод воды может осуществляться как самостоятельно, так и с помощью насосов. Если же в районе вашей сауны и дома система канализации отсутствует, тогда сточные воды должны пройти полную биологическую очистку. Здесь должны использоваться собственные локальные сооружения, которые будут связаны с использованием различных установок, оборудования и средств, например решеток, отстойников, аэротенков, биофильтров, фильтрующих колодцев, септиков и т. д. Выбор в этом случае должен осуществляться с учетом всех местных условий и ваших возможностей.

На заметку!

Бассейн необходимо сливать 1 раз в год для очистки дна и стен специальными чистящими средствами.

Лучше всего в этом случае использовать компактные очистные сооружения, которые производятся в промышленных условиях. Расчет санитарно-технической системы должен начинаться после того, как будет разрешен целый ряд вопросов:

– выбор системы водоснабжения и водоотведения;

– выбор места, где будет оборудован ввод, водомерный узел, водоподогреватель, насосная установка, фильтр, а также другое оборудование, без которого бассейн не сможет обойтись;

– нанесение на поэтажные планы строения, а также на генплан участка всех имеющихся коммуникаций и местоположения стояков и колодцев;

– вычерчивание аксонометрических схем сетей холодного и горячего водоснабжения и водоотведения.

Санитарно-гигиенические нормы

В плавательных бассейнах необходимо создать такие условия, которые способствовали бы укреплению здоровья, поэтому соблюдению основных санитарно-гигиенических требований уделяют достаточно много внимания. Опыт использования действующих бассейнов говорит о том, что даже если на немного ослабить санитарный надзор за состоянием душевых помещений и санузлов, то это может привести к грибковым заболеваниям или вспышке эпидемических водных инвазий (дизентерия, туляремия, тиф и т. д.).

Вместе с этим необходимо также помнить, что несоблюдение эксплуатационных норм может привести к возникновению разного рода заболеваний, например к поражению слизистой оболочки органов дыхания, конъюнктивиту, эпидермофитии, аллергии, а также реакциям другого рода. Это может произойти из-за слишком высокой концентрации хлора, озона и других реагентов в воде. Если использовать современные системы очистки и обеззараживания воды, правильно дезинфицировать бассейн, а также постоянно следить за соблюдением санитарно-гигиенических норм, можно полностью избавиться от риска возникновения указанных заболеваний.

Как правило, все мероприятия, направленные на содержание плавательных бассейнов в приемлемом санитарно-гигиеническом состоянии, можно условно поделить на 3 группы:

– мероприятия, призванные обеспечить требуемый уровень качества воды, находящейся в чаше бассейна;

– мероприятия, обеспечивающие соблюдение всех основных санитарно-гигиенических требований, которые предъявляются к сооружениям и оборудованию. Сюда же следует отнести и санитарные правила содержания мест, где будут размещаться посетители бассейна;

– мероприятия по обеспечению подготовки купающихся перед их входом в чашу бассейна.

На заметку!

Регулирование уровня рН является необходимым условием для правильного ухода за состоянием воды в бассейне. Это важно, поскольку значение рН водной среды влияет на состояние оборудования, самого бассейна, на скорость образования минеральных отложений и скорость размножения микроорганизмов.

В процессе использования плавательного бассейна вне зависимости от его основного предназначения во всех вспомогательных помещениях также должны соблюдаться все меры профилактики возникновения инфекционных заболеваний. Как правило, проведение всех санитарно-гигиенических мероприятий сводится к следующему комплексу мер и указаний:

– в воду разрешается входить только тем купальщикам, которые предварительно вымылись в горячем душе с мылом, имеют чистый купальный костюм и прошли через специальную ножную ванну с проточной водой;

– полы и стены, как в подсобных помещениях, так и в самом бассейне, необходимо дезинфицировать 5 %-ным раствором хлорамина. Если его нет в наличии, для этой цели подойдет хлорная известь;

– очень внимательно необходимо отнестись к очищению и проведению дезинфекции на обходных дорожках и в ножных ванночках;

– если результаты физико-химических и бактериологических анализов воды благоприятные, то в этом случае воду в бассейне следует менять не реже 1 раза в месяц. Если же во время использования и очистки бассейна соблюдаются все основные правила и рекомендации, качество воды может оставаться на приемлемом уровне достаточно длительное время, например целых 3 месяца;

– если в чаше бассейна оборудована проточная система водообмена, бассейн надлежит чистить и дезинфицировать 1 раз в месяц или даже чаще;

– в бассейнах, где купаются дети, очистку и дезинфекцию проводят 3 раза в месяц, а иногда и чаще, если в этом имеется необходимость;

– прежде чем начинать дезинфицировать чашу бассейна, ее надлежит тщательно вымыть и очистить с помощью щеток и моющих средств, например соды или мыла. Затем все эти вещества нужно тщательно смыть горячей водой из шланга;

– дезинфекцию внутренней поверхности чаши желательно проводить с помощью 5 %-ного раствора хлорамина или 2,5 %-ного раствора хлорной извести, причем эти вещества надо будет смывать со стенок и пола дважды. Между нанесением этим средств и их смывом должен пройти 1 час.

Требования, которым должна отвечать вода

Нормальную работу бассейна и комплекса всех его сооружений организовать достаточно сложно. Во время купания вода может попасть человеку в рот, нос, глаза, уши, поэтому она по всем своим показателям должна примерно соответствовать питьевой воде. В первую очередь это касается органолептических, токсикологических и микробиологических показателей воды, которые должны обеспечивать высокий уровень санитарно-гигиенической надежности, исключающий возникновение различных заболеваний.

Вода, которая находится в бассейне, представляет собой весьма благоприятную среду, в которой могут размножаться различные болезнетворные бактерии, попадающие в нее из воздуха и от купальщиков. Как показывают всевозможные исследования и наблюдения, большинство бактерий переносят купальщики. В зависимости от того насколько тщательной была санитарная обработка купальщика перед входом в воду, а также от его возраста и типа бассейна, один купальщик может принести в воду до нескольких десятков тысяч болезнетворных бактерий.

На заметку!

Вода, находящаяся в чаше бассейна, должна быть бактерицидной и способной справляться с подобным типом загрязнений.

Качество воды, находящейся в бассейне, всегда оценивается по трем ведущим параметрам – физическим (прозрачность, мутность, цветность, запах, температура), химическим (окисляемость, pH, содержание хлоридов, аммиака, алюминия, фтора, железа, хлора, озона) и бактериологическим (принимается во внимание общее количество бактерий, а также учитываются все болезнетворные бактерии). Требования, которые предъявляются к качеству воды, как правило, сводятся к следующим:

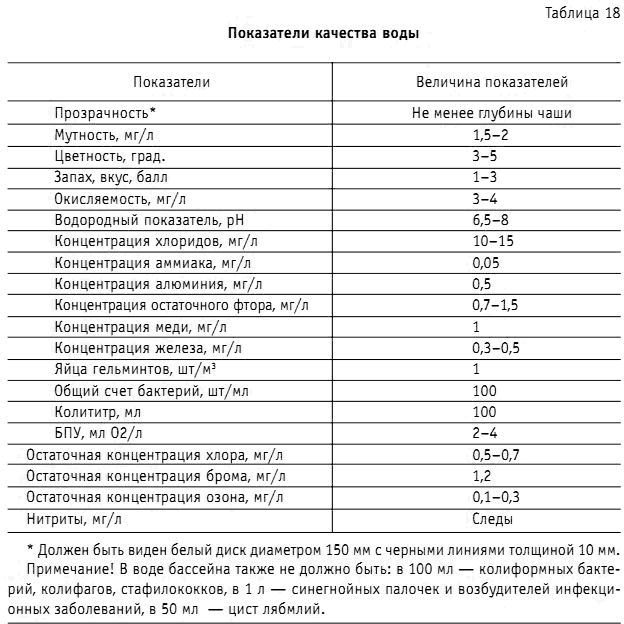

– во время использования бассейна вода в его чаше независимо от того, откуда она взята, должна отвечать основным показателям качества (табл. 18).

– вода, используемая для хозяйственно-питьевых нужд, а также поступающая в чашу бассейна, в обязательном порядке должна соответствовать всем основным требованиям, предъявляемым к ее качеству. Прозрачность воды должна быть на достаточно высоком уровне, а цветность – на низком. Внешний вид ее должен быть достаточно приятным, то есть вода должна иметь приятный изумрудно-голубой оттенок. Она не должна иметь резкого запаха хлора и вызывать раздражение глаз и носа у купающихся;

– в воде бассейна содержание химических веществ не должно превышать предельно допустимую концентрацию;

В практике использования бассейнов с рециркуляционной системой оборотов вполне допустимо увеличение содержания хлоридов до 50–60 мг/л, а также альбуминоидного и минерального аммиака – до 0,05 мг/л. О том, что увеличивается количество органических загрязнений, можно судить по росту окисляемости воды, которая по норме не должна превышать 4 мг О₂/л. Если в воде появляются нитраты и различные другие азотные химические соединения, это говорит о том, что в воде завелись бактерии, поэтому требуется повторный отбор проб, а также определение дополнительного содержания энтерококков, общее количество которых на 10 мл не должно превышать 1 шт.

На заметку!

Температура воды в бассейне должна поддерживаться примерно на одном уровне: для взрослых он составляет 24–26 °С, а для детей – 30 °С.

Сооружение системы водоснабжения и водоотведения у бассейна

Наиболее современные плавательные бассейны имеют сразу 3 системы водоснабжения, которые в своем комплексе способны удовлетворить все его нужды. Первая система представляет собой хозяйственный внутренний водопровод, который предназначен для удовлетворения различных хозяйственных и прочих нужд бассейна, а также его обслуживания. Вторая система нужна для борьбы с возгоранием. Третья представляет собой технический водопровод, который обеспечивает снабжение чаши бассейна очищенной и обеззараженной водой. Последний водопровод предназначен для обслуживания лишь чаши бассейна, поэтому к его устройству предъявляются особые требования.

На заметку!

Прокладка трубопровода может осуществляться на расстоянии от края бассейна не менее 10 см.

Как правило, все эти упомянутые системы используют воду из одного источника – водопровода или подземного источника. В большинстве бассейнов применяют обычную питьевую воду из городского водопровода, которая должна пройти дополнительную очистку, чтобы снизить цветность и увеличить прозрачность. В этом случае вода из водопровода проходит через ввод в объединенный водомерный узел бассейна, после чего она уже проходит по сетям хозяйственно-питьевого и технологического водопровода.

Если по расчету диаметр ввода превышает 100 мм, желательно в этом случае оборудовать сразу два ввода. Водомерные узлы плавательных бассейнов в соответствии с расчетными расходами воды дополнительно снабжают крыльчатыми или турбинными водосчетчиками. Водомеры лучше всего размещать следующим образом: общий устанавливается на вводе, а отдельные – на трубопроводе подачи воды в чашу и на трубопроводе рециркуляции.

В помещениях туалетов, душевых кабинах и на дорожках возле чаши бассейна размещают поливочные краны, диаметр которых должен составлять 20 мм. К ним должна быть подведена и холодная и горячая вода.

На заметку!

В тех местах, где влажность достаточно высокая, например в душевых кабинах и ваннах, желательно трубопроводы делать скрытыми.

Технические трубопроводы сооружают из стальных труб с использованием сварки. Все закладные части, находящиеся в толще стен и на дне чаш, например циркуляционные впуски, выпуски и аэрационные вводы, необходимо делать из нержавеющей стали. Водоводы в некоторых плавательных бассейнах лучше всего делать полностью из труб, выполненных из нержавеющей стали.

Несмотря на то что такое решение вызовет дополнительные финансовые затраты и, как следствие, перерасход дефицитного строительного материала, это позволит намного увеличить срок службы такой сети, которая не будет подвергаться коррозии, особенно если ее покрыть специальными реагентами. В последние годы за границей и даже в нашей стране начали использовать раструбные пластмассовые трубы, в которых стыки уплотняются с помощью резиновых колец, надеваемых на гладкий конец трубы. Как показал уже имеющийся опыт, гладкая внутренняя поверхность таких труб значительно увеличивает пропускную способность, к тому же служат такие трубы намного дольше обычных металлических.

В зависимости от того какие функции будет выполнять бассейн, а также в зависимости от его типа различают следующие системы канализации:

1 с отводом сточных вод в канализационную сеть населенного пункта – объединенную и раздельную;

2 с очисткой сточных вод с помощью местных установок – раздельную.

На заметку!

К соединению труб следует предъявлять повышенные требования так как в случае протечки или разрыва трубы последствия могут быть катастрофическими.

Как видно из этой классификации, важно также наличие или отсутствие канализационной системы. Отработанная вода собирается от душевых кабинок, различных санитарных приборов, предназначенных для очистки бассейна, то есть после мытья полов, очищения и дезинфекции обходных дорожек и ножных ванночек. Когда вы будете создавать проект подобной канализации, вам в первую очередь придется решить, будут ли сточные воды сброшены в канализационную сеть, или вы направите их в местные очистные сооружения. Если имеется наружная канализационная система, проще всего сделать так, чтобы внутренняя канализационная сеть бассейна была объединена с сетью населенного пункта. Однако при сооружении подобной системы вам придется предусмотреть объединение сточных вод от промывки фильтров, реагентного хозяйства и очистки ванны бассейна вместе со сточными водами, уходящими от душевых устройств.

Данное решение позволит вам создать нейтральную среду путем объединения кислых стоков от оборудования с щелочными водами от душевых кабинок. Сточные воды, которые образуются от туалетов, ножных ванн и душей, а также от мытья полов, должны уходить в систему бытовой канализации. Если в вашем населенном пункте отсутствует система канализации, это означает, что система водоотведения должна быть сделана раздельно. Если невозможно отвести сточные воды в канализацию или водосток с помощью самотека, можно использовать специальные приемные резервуары, из которых отработанная вода будет уходить с помощью насосов или пневматических установок. Вместимость данных резервуаров рассчитывается исходя из того, какой максимальный приток воды может туда поступить, а также исходя из режимов автоматически включаемых насосов, которые должны включаться не чаще чем 6 раз в час.

На заметку!

Объем резервуара можно рассчитать, исходя из графиков притока сточных вод и работы насосов.

Приемные резервуары, предназначенные для бытовых или технических сточных вод, в большинстве случаев сооружаются из железобетона или из металла. Обычно их располагают вне пределов бассейна, в некоторых случаях непосредственно под чашей в подвальном помещении, однако тогда придется сделать приточно-вытяжную вентиляцию. Верхнее перекрытие такого резервуара должно быть оборудовано вентиляционным стояком, а также люком, с помощью которого можно будет забраться внутрь резервуара и обследовать его состояние.

На заметку!

Если бассейн с оборудованием расположен на улице и не эксплуатируется в холодное время года, то на зиму насосы необходимо переместить в теплое помещение. При хранении насосов в холодных условиях все вода из насоса должна быть слита.

Насосы, предназначенные для перекачки сточных вод, обязательно должны быть установлены под заливом с изготовлением индивидуальной обвязки всасывающих трубопроводов, причем обратный их уклон должен быть не менее 0,005. Чашу бассейна можно опорожнять с помощью насосов, которые будут забирать воду непосредственно из нее, однако при таком решении проблемы откачки и замены воды насосы ни в коем случае не должны быть объединены с наружными канализационными и водосточными сетями. В этом случае не должен переполняться резервуар со сточной водой. В связи с этим диаметр трубы, через которую вода из резервуара будет уходить в канализацию, должен быть подобран таким образом, чтобы его пропускная способность всегда была больше притока воды в резервуар.

Следует также сказать, что подача рабочих насосов в процессе опорожнения чаши должна быть не менее максимального расхода воды в момент промывания фильтров. Насосы должны включаться автоматически, причем их включение полностью зависит от того, какой уровень воды в настоящий момент в резервуаре. При одном или двух работающих насосах всегда должен иметься один резервный.

На заметку!

Если вода способна уходить самотеком, ее можно сбрасывать в городскую канализационную сеть.

Для транспортирования сточных вод, а также для подачи реагентов необходимо использовать трубопровод, который не разрушается под воздействием кислот, например из полиэтилена или поливинилхлорида. Во всех технических помещениях, например в фильтровальном зале, насосной, реагентной, хлораторной, а также во всех бытовых мокрых помещениях и на обходных дорожках отвод сточных вод необходимо производить через трапы диаметром 0,05 м. Уклон пола в сторону трапа должен составлять приблизительно 0,005-0,015. В помещениях с душем лучше всего соорудить душевые поддоны, в которых будет предусмотрен сброс воды в лотки или сразу в канализационную сеть. Для отвода сточных вод в помещениях с повышенной влажностью размещают сборные лотки, глубина которых составляет 0,05-0,2 м, ширина – 0,2–0,25 м. Уклон в такой конструкции должен равняться 0,01-0,02 в сторону трапа.
