Бассейн со скиммерами

Схема очистки воды для бассейнов, объем которых не превышает 120 м³, обычно состоит из следующих элементов: скиммер (так называется устройство, предназначенное для забора воды с поверхности) и донный выпуск, причем обе эти части конструкции должны быть соединены с насосом, скорый напорный фильтр с 6-ходовым краном, снабженный нагревателеми форсунками для впуска воды в бассейн.

Если в бассейне используется скиммер, то уровень воды в чаше обычно на 20–25 см ниже верхней кромки, поэтому его повышение даже при наличии купающихся людей, происходит в пределах объема бассейна. Скиммер размещают таким образом, чтобы уровень воды в бассейне находился на одном уровне с его горизонтальной осью. В конструкцию скиммера должна входить пластмассовая корзина, которая предназначена для удаления с поверхности различных крупных плавающих загрязнений. Всего имеется две разновидности скиммеров – для пленочных и бетонных бассейнов.

Следует отметить, что скиммеров в бассейне должно быть несколько. Расчет количества скиммеров необходимо производить следующим образом – 1 скиммер на 30–40 кубометров воды.

На заметку!

У скиммеров есть еще одна немаловажная функция – они предназначены для гашения волн, которые образуются во время купания.

Стационарные бетонные бассейны должны обладать как скиммером, так и донным выпуском. При использовании подобной конструкции забор воды из бассейна для очистки будет осуществляться через два уровня – с поверхности и с придонной части. Использование подобного конструктивного решения позволит вам обеспечить более качественную очистку воды в бассейне. Донный выпуск также может использоваться для освобождения бассейна от воды в том случае, если канализация находится ниже дна бассейна. Если вы собрались это делать, то трубопровод от скиммера придется перекрыть.

Устройство донного выпуска значительно усложняет процесс строительства бассейна. Это связано с тем, что отверстия, сделанные в стенках или на дне чаши, в значительной степени ослабляют гидроизоляцию, что в конечном итоге может привести к ее нарушению и утечке воды. В связи с этим при постройке бассейнов небольших размеров обычно ограничиваются лишь изготовлением скиммера.

После прохождения фильтра очищенная вода возвращается в бассейн через форсунки, которые находятся в нижней части чаши напротив скиммера. Это делается для того, чтобы вода равномерно распределялась по всей высоте бассейна, и нигде не возникали застойные зоны.

На заметку!

Форсунки для сборных и стационарных чаш изготавливаются из специальной пластмассы или из металла, защищенного от коррозии.

Вода, забранная скиммером и донным выпуском, направляется к насосу. Если в бассейне уровень зеркала воды размещается ниже отметки оси насоса, то в этом случае рекомендуется использование самовсасывающих насосов. Со стороны всасывающего патрубка у насосов помещена емкость, в которой находится сетчатый фильтр волосоуловитель или префильтр. Емкость должна закрываться пластмассовой прозрачной крышкой, которую при необходимости можно с легкостью снять, чтобы удалить скопившуюся грязь.

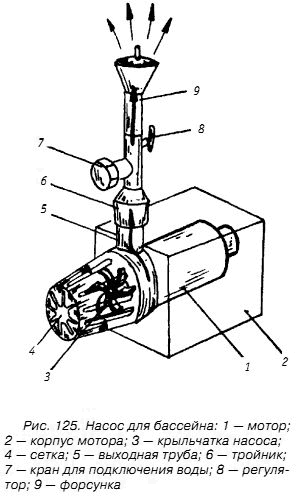

Как правило, насос (рис. 125) прикрепляется к раме с фильтроблоком, который должен быть оборудован 6-ходовым переключателем режимов, причем он должен быть способен функционировать как в ручном, так и в автономном режиме.

В этом случае в его комплект должен входить электропривод, а также блок автоматического управления, с помощью которого будет осуществляться программирование работы фильтра в течение недели. Промывать фильтр следует в течение 2–6 минут водой из бассейна. Периодичность очищения вашего фильтра находится в прямой зависимости от процесса эксплуатации, а также от прироста потерь напора (рис. 126).

Бассейны с переливными желобами

Следующая разновидность бассейнов – бассейны с переливными желобами. В таких системах циркулирует вода. Она попадает на фильтровальную установку, состоящую из переливных желобов, которые находятся по периметру бассейна, после чего эта вода попадает в бак. Следует отметить, что объем бака рассчитывается исходя из возможности приема воды, которую будут вытеснять купающиеся, а также из условий запаса воды, предназначенной для промывки фильтра. В бак должна поступать холодная вода из водопровода, то есть при использовании данного конструктивного решения вы можете обеспечить требование о разрыве струи при подаче в бассейн воды, предназначенной для питья. В баке должна быть предусмотрена система автоматического контроля, которая будет следить за уровнем воды, а также будет содержать в себе блок управления.

Автоматический контроль будет следить за максимальным и рабочим уровнем воды в бассейне, а также он должен отключить насос при достижении минимального уровня, чтобы насос не работал на холостом ходу. Расход добавляемой воды должен определяться испарениями с поверхности бассейна, технологическими потерями, например выплескиванием воды во время купания, впитыванием ее в костюмы купающихся, а также потерями, затраченными на нужды фильтровальной установки.

На заметку!

Перед выбором объема бассейна и его размеров вам необходимо иметь точные сведения о том, что на строительной площадке имеется система канализации, которая будет способна принять в себя залповые выбросы промывной воды.

Если учитывать то, что расход воды в процессе промывки фильтра может достичь 6-22 кубометров в час, то промывная вода должна уходить в систему безнапорной канализации. В связи с этим диаметр отводящей трубы должен быть не менее 100 мм.

Основные характеристики бассейна с точки зрения потребителя

В последние годы наличие бассейна в загородном доме или в коттедже перестало быть редкостью. Купание, игры на воде, плавание позволяют в значительной степени укреплять здоровье, а также получать ни с чем не сравнимое удовольствие. Однако это возможно лишь тогда, когда все устройства бассейна работают нормально и слаженно. Бассейн представляет собой весьма сложное гидротехническое сооружение. Такая конструкция при ее возведении требует использования специальных материалов и особых технологий. Если же технологии будут нарушены, то вместо удовольствия от купания вы приобретете большое количество проблем.

На заметку!

Прежде чем начать проектирование и строительство бассейна надо определиться с типом бассейна, его назначением, конструкцией и сезонностью.

Одна из самых неприятных и сложно устранимых – утечка воды. Если она возникает, то это заставит вас постоянно следить за уровнем воды и поддерживать его, а также протечка будет разрушать конструкции самого бассейна и большинства элементов, которые будут с ним сопряжены. Для того чтобы проект и постройка бассейна были выполнены грамотно, вам нужно выбрать оптимальную конструкцию и материал отделки чаши с водой. Вам следует определить для себя, какие качества бассейна вам важнее всего. Следует отметить, что в большинстве случаев это:

– герметичность чаши с водой;

– сохранение воды в чистом состоянии в течение достаточно длительного временного отрезка;

– долговечность отделки чаши с водой;

– привлекательный внешний вид, который не должен портить интерьер;

– не слишком большая стоимость.

При этом необходимо отметить тот факт, что практически все указанные выше пункты в первую очередь зависят от того, какие материалы вы будете использовать во время строительства бассейна. Следует отметить, что надежность такого сложного сооружения, как бассейн, должна определяться не только качеством используемых строительных материалов, но и качеством их применения в процессе строительства. В последние годы появилось достаточно много способов и технологий производства бассейнов, к тому же увеличилось количество их конструкций: металлические, бетонные, плиточные и т. д. Необходимо остановиться на бетонных бассейнах, которые являются наиболее сложными по исполнению и дорогими.

Бетонные бассейны

Данная конструкция представляет собой достаточно ответственное и дорогостоящее сооружение. При этом следует отметить, что это почти не зависит от размера бассейна. Количество операций при изменении его формы и глубины не меняется. Чем больше таких операций, тем выше шанс, что технология тем или иным образом будет нарушена, как следствие – утечка воды, которую достаточно сложно обнаружить и еще труднее заделать. К тому же это будет очень дорого стоить, чтобы реконструировать чашу. В связи с этим после того, как чаша будет полностью залита, производят контрольное заполнение ее водой.

На заметку!

Если уровень воды понижается, то это означает, что где-то имеется протечка, которую необходимо заделать, то есть необходимо произвести целый ряд действий, направленных на устранение утечек, а после этого можно уже приступать к отделочным операциям.

В России чаще всего встречаются бетонные бассейны, отделанные керамической плиткой. В советские времена по такой технологии изготавливались практически все бассейны. Такие конструкции проверены временем и доказали свою надежность, однако у них с течением времени выявились и определенные недостатки.

Наиболее характерные недостатки бетонных бассейнов:

– утечка воды. Как правило, утечки возникают в бассейнах любого типа вследствие разгерметизации чаши из-за того, что при укладке бетона не были соблюдены основные требования. Возможно возникновение утечки из-за низкого качества строительного материала;

– растрескивание и отслаивание керамической плитки. Может произойти из-за целого ряда причин, например из-за использования устаревшей смеси для укладки плитки, а также из-за неправильного выполнения облицовки и т. д.;

– выход из строя трубопроводных систем. Возникает, как правило, вследствие неправильной их сборки, а также из-за использования некачественных материалов;

– применение устаревших проектов системы подготовки воды. Ведь, как известно, в прежние времена бетонные бассейны на деле являлись ванной больших размеров, где с одной стороны стекала горячая вода, а с другой вытекала холодная;

– отсутствие правильно сделанной дезинфекционной системы.

В последние несколько лет на смену старым технологиям пришли новые материалы и оборудование, которые начали конкурировать между собой. Как правило, обычному человеку бывает достаточно проблематично разобраться во всем имеющемся разнообразии. Однако если бассейн был спроектирован и выстроен с соблюдением всех норм и рекомендаций, а также при его постройке использовались только качественные материалы, то он прослужит вам не один десяток лет. Чаша является важнейшим элементом бассейна. Ее форма и глубина могут быть самой разной, однако в любом случае она должна отвечать следующим характеристикам:

– прочность;

– устойчивость;

– долговечность;

– качественная постройка;

– теплоизоляция;

– гидроизоляция, которая должна быть изготовлена как с внешней, так и с внутренней стороны;

– соблюдение санитарно-гигиенического режима;

– предохранение грунта от чрезмерного увлажнения.

В большинстве случаев чаши для стационарных бассейнов сооружают из монолитного бетона. Чтобы вам было проще представить процесс строительства, мы в этой книге как можно более подробно расскажем об отдельных этапах строительства.

Практически всегда стационарные бассейны строятся заглубленными в землю, поэтому первой стадией строительства будет рытье котлована. Однако перед этим необходимо произвести все необходимые изыскания относительно состава грунта и его основных механических характеристик. К тому же на участке следует выяснить, насколько глубоко залегают грунтовые воды.

На заметку!

Внутри помещения бассейн можно изготавливать без сооружения наружной гидроизоляции.

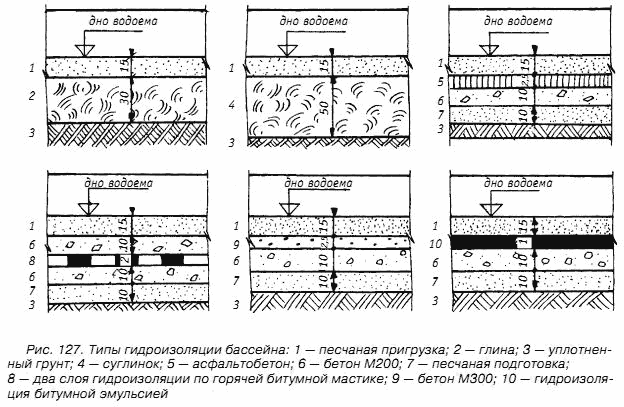

Изготовление наружного гидроизоляционного слоя и дренажа

Следует отметить, что близко подходящие к поверхности грунтовые воды могут оказать настолько негативное влияние на бетонную чашу, что в конечном итоге это может привести к ее разрушению.

Чтобы защитить бассейн от разрушительного влияния грунтовых вод, их отводят от поверхности с помощью специальных дренажных систем. Метод понижения уровня грунтовых вод представляет собой наиболее надежный способ защиты чаши бассейна от их воздействия. Если же уровень грунтовых вод является не очень высоким, то в этом случае можно использовать наружную гидроизоляцию. Такой конструктивный ход позволяет несколько сократить затраты на изготовление бассейна, а также создать относительно надежную защиту чаши от воздействия воды.

Такая гидроизоляция не позволяет влаге из почвы проникать сквозь капилляры бетонного дна и бортов и просачиваться внутрь чаши. Для сооружения наружного слоя гидроизоляции обычно используются самые разные материалы, например сталь, пленки ПВХ, гидростеклоизол, мастики, смеси на основе цемента и полимеров, а также различные рулонные материалы на полимерной основе, разные гидроизолирующие смеси (рис. 127).

Перед тем как сооружать внешний гидроизоляционный слой для будущего бассейна, очень важно правильно выбрать способ защиты от влаги, а также определиться с используемыми материалами. От этого будет во многом зависеть долговечность конструкции. Помимо этого, очень большое значение имеет качество выполнения работ.

Даже использование дешевых материалов позволяет решить поставленную задачу в том случае, если работа была выполнена должным образом. Однако если вы не слишком стеснены в средствах, то на строительных материалах лучше не экономить и приобрести специальные мембраны рулонного типа, которые предназначены именно для этих целей. Они являются наиболее надежными, долговечными и технологичными при монтаже. Монтаж их производится обычно сваркой горячим воздухом с использованием промышленного фена.

Изготовление теплоизоляционного слоя

Бассейн представляет собой весьма дорогостоящее сооружение, причем это относится не только ко времени его постройки. Достаточно высокими будут затраты и в процессе его использования – много средств будет уходить на покупку реагентов для воды, саму воду, тепловые потери. В настоящий момент стоимость воды не слишком высока, а также цена на электроэнергию является не слишком высокой, однако в любое время ситуация с ценами может измениться. Поэтому при строительстве бассейна необходимо просчитывать и все подобные факторы.

Следует отметить, что температура почвы под чашей бассейна будет составлять от 5 до 10 градусов в зависимости от времени года, а температура воды в самой чаше составит примерно 26–30° C. Как известно, тепло всегда стремится уйти в более холодную зону, а в случае, когда бассейн размещается в районе, где грунты имеют повышенную влажность, потери тепла будут весьма значительными.

Бассейн строится не на один год, поэтому необходимо сразу просчитать, чтобы расходы на его эксплуатацию были минимальными. Для создания утепленной прослойки вокруг чаши используются самые разные схемы и материалы. Чаще всего для утепления используют керамзит, керамзитобетон, пенобетон, пенопласт, пенополистирол, пенополиэтилен и др.

На заметку!

Когда вы будете выбирать схему и материалы для теплоизоляционного слоя, необходимо учитывать коэффициент термического сопротивления, удобство сборки, а также цену.

Армирование

По дну котлована перед началом строительства необходимо устроить подстилающий слой, который будет состоять из песка, щебня или гравия, а также цементно-песчаной стяжки. Толщина подстилающего слоя должна составить 100–200 мм, а стяжки – 30 мм. Лишь после этого можно приступать к арматурным работам. Арматуру необходимо перевязывать с помощью специальной вязальной проволоки ВР-1, диаметр которой должен составлять 2–3 мм. Для армирования обычно используют арматуру периодического профиля. Сечение арматуры, а также шаг каждой ячейки рассчитываются в процессе проектирования.

Как правило, для вертикального и горизонтального армирования используют металлические стержни, диаметр которых находится в промежутке от 8 до 10 мм. Шаг при армировании горизонтальной плоскости обычно составляет 30–60 см, вертикальных – 15039 см. Для создания защитного слоя бетона используются специальные фиксаторы, которые приведены в таблице 17.

С помощью фиксаторов можно точно разместить каркас по всей необходимой площади, к тому же их использование позволяет соблюсти проектную толщину бетона, который будет защищать арматурную сталь от возможной коррозии. Перед использованием арматуру в обязательном порядке необходимо обработать специальными антикоррозийными составами, которые будут способствовать долговечности всей конструкции. При армировании ни в коем случае не следует использовать электросварку, так как при ее применении нарушается молекулярная структура металла, что может привести впоследствии к еще более интенсивной коррозии. Железобетонная чаша включает в себя стальную арматуру и бетон.

Бетон является наиболее долговечным из всех упомянутых материалов, однако долговечность самой чаши находится в прямой зависимости от стальной арматуры. Срок службы этой арматуры меньше по сравнению с бетоном, следовательно, срок службы чаши также понижается. К тому же следует отметить, что долговечность чаши напрямую зависит и от коэффициента запаса, который был учтен в процессе проектировки бассейна. Необходимо также сказать, что сечение арматуры рассчитывается не только исходя из рекомендуемой прочности конструкции, принимается во внимание ежегодное ее разрушение, которому она будет подвергаться под воздействием химической и бактериальной коррозии.

На заметку!

На долговечность арматуры также оказывают влияние три основных фактора: усталостные деформации, химическая и электрохимическая коррозия.

Для того чтобы повысить антикоррозийные характеристики арматуры, зачастую используют различные антикоррозийные покрытия. Как правило, это полимерные краски. Если вы используете горячекатаную арматуру, то на ее поверхности должен находиться слой железной окалины (Fe₃O), причем ее основные физические и механические характеристики значительно отличаются от обыкновенной стали. Окалина имеет достаточно высокую твердость, но она слишком хрупкая.

Прочность ее соединения с металлом очень невысока, поэтому при длительном воздействии окислительных реакций она способна отслаиваться от основного металла. Полимер, которым покрывают арматуру, должен образовать пленку, которая создаст дополнительную защиту от коррозии. Если его нанести всего одним слоем, то вероятность возникновения коррозии будет все равно достаточно высокой, так как в процессе испарения растворителя на арматуре образуются зоны, непокрытые краской. Чтобы надежнее защитить арматуру от коррозии, желательно два раза покрыть ее этим полимером.

Когда необходимо создать наиболее высокий уровень устойчивости коррозии, зачастую используют многослойное окрашивание красками или специальными полимерными мастиками. Помимо этого, необходимо также обращать пристальное внимание на технологии монтажа материалов в соответствии с инструкциями производителей и специалистов.

На заметку!

При укладке бетона необходимо обеспечить надежную сохранность защитного покрытия у арматуры.

Если у арматуры имеется достаточно надежное антикоррозийное или гидроизоляционное покрытие, выполненное в несколько слоев, то ее долговечность может быть значительно увеличена по сравнению с обыкновенным окрашиванием. Это обусловлено особой химической и бактериальной устойчивостью используемых покрытий, причем эти факторы напрямую зависят от химического состава, а также от воздействий, которым подвергаются данные гидроизоляционные материалы.

Размещение закладных элементов

Прежде чем начинать бетонирование чаши, нужно установить и тщательно закрепить в конструкции все закладные элементы будущего бассейна, к которым относятся донный слив, форсунки, закладные для форсунок, скиммеры, фары, закладные противотока и другие детали. Все это оборудование придется обвязать с помощью труб ПВХ и кабелей. После этого все данные элементы заливаются бетоном. Данное условие является одним из наиболее важных и поэтому обязательно к выполнению. Такой конструктивный ход позволяет обеспечить герметичность всего сооружения.

Следует сказать, что некоторые строители делают наоборот, то есть они сначала сооружают бетонную чашу, а затем с помощью отбойного молотка изготавливают в ней окна для установки в них закладных элементов. Однако такое решение приводит к нарушению целостности чаши. Чаша бассейна ни в коем случае не должна подвергаться механическим воздействиям. В противном случае будут образовываться трещины, через которые будет просачиваться вода, а заделать любую образовавшуюся трещину всегда намного сложнее и дороже, чем сразу все хорошо и правильно сделать.

На заметку!

Для бетонирования чаши очень важно, чтобы борта и уклоны донной плиты были идеально ровными, поскольку только в данном случае может быть обеспечен полный слив воды.

Когда вы будете устанавливать свои закладные элементы, вам нужно помнить о том, что при заливке чаши используют бетон, который после укладки даст определенную усадку. В связи с этим необходимо использовать такую технологию при заливке, которая не позволит образоваться раковинам или пустотам. Также следует заметить, что во время заливки чаши происходят разного рода усадочные деформации, которые вполне способны сдвинуть или развернуть закладные элементы. Данные последствия являются крайне нежелательными, так как точность формы и окончательное положение закладных элементов уже невозможно будет исправить. Чтобы эти элементы оставались на своих местах, при укладке бетона необходимо обеспечить жесткость их крепления.

Как правило, это крепление осуществляется прямо на элементах опалубки или арматуре с помощью болтовых соединений и вязальной проволоки.
