Легкий бронеавтомобиль М3 «Уайт»

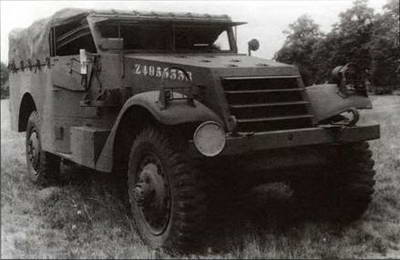

Легкий бронеавтомобиль М3А1 впервые сошел с конвейера в 1939 году. Он имел легкое бронирование и обладал хорошей скоростью по дорогам с твердым покрытием.

Армия США использовала легкие бронеавтомобили для решения различных задач, включая разведывательные, начиная с 1917 года. В 1930-х годах возникла необходимость в новом полноприводном автомобиле, и выбор был сделан в пользу предложения компании «Уайт мотор». Производство созданного этой фирмой легкого бронеавтомобиля М3А1 началось в 1939 году. Максимальная толщина брони составляла 12,7 мм, но открытый верх прикрывался только брезентовым тентом и оставлял незащищенным личный состав (до 6 человек), находящийся в задней части машины. Бро– незащита днища от мин была откровенно слабой. Бензиновый двигатель мощностью 82 кВт (110 л. с.) или 89,5 кВт (120 л. с.) обеспечивал хорошую скорость по дороге, но проходимость машины не отвечала предъявленным требованиям даже после того, как в передней части корпуса был установлен специальный ролик для преодоления препятствий. Кроме того, запас хода 410 км считался недостаточным, хотя принимались меры для устранения этого недостатка.

В результате был создан полугусеничный вариант бронеавтомобиля М3. Всего было произведено 20 918 машин М3 всех модификаций. Большое их количество американцы передали по ленд-лизу союзникам, в том числе и в СССР, где на основе М3 после войны создали бронетранспортер БТР-40. Обычно вооружение машины включало один-два пулемета, не считая личного оружия экипажа, хотя предлагались и другие варианты. Попытки создать на базе машины легкий истребитель танков путем установки 37-мм пушки ни к чему не привели. В то же время М3 успешно использовались в качестве легких тягачей и транс портеров, передвижных медицинских пунктов, связных и командирских машин. После войны оставшиеся машины были переданы разным странам, где использовались полицией и другими военизированными формированиями. Их до сих пор можно встретить в странах Центральной и Южной Америки, хотя на большинстве из них уже установлены дизельные двигатели.

Легкий бронеавтомобиль Т17Е1 «Стэгхаунд»

Бронеавтомобиль «Стэгхаунд» АА со спаренными 7,62-мм пулеметами, предназначенный для защиты танковых подразделений от низколетящих самолетов.

Хотя бронеавтомобиль «Стэгхаунд» производился в США, в американской армии он не использовался. Все машины поступали в Великобританию, страны Содружества и союзникам. Прототип машины, Т17Е1, был создан в соответствии с требованиями сухопутных войск США к тяжелому бронеавтомобилю, однако вскоре британская миссия связи в США заказала первую партию в 300 единиц, и в конце 1942 года машины, получившие обозначение «Стэгхаунд» Mk I, были переданы британской стороне. Это была большая и хорошо бронированная машина, оснащенная башней с 37-мм пушкой и спаренным с ней 7,62-мм пулеметом «Браунинг». Боевое крещение «Стэгхаунд» получил в 1943 году в Италии, после чего он начал поступать в канадские, новозеландские, индийские и бельгийские части. В конструкции был применен ряд оригинальных технических решений, таких как автоматическая гидравлическая коробка передач, два установленных рядом в кормовой части двигателя, перископы для экипажа. Башня поворачивалась с помощью гидравлического привода. Позднее были установлены два дополнительных 7,62-мм пулемета «Браунинг», один на турели для стрельбы по самолетам, а другой в передней части корпуса.

Существовали различные модификации «Стэгхаунда», в том числе с 76,2-мм гаубицей вместо пушки. «Стэгхаунд» Mk III был оснащен башней от танка «Крусейдер» с 75-мм пушкой, а «Стэгхаунд» АА (Т17Е2) – двумя зенитными 7,62-мм пулеметами. Кроме того, были созданы и другие модификации и варианты, от экспериментальных минных разградителей с катковыми тралами до командирских бронеавтомобилей «Стэгхаунд».

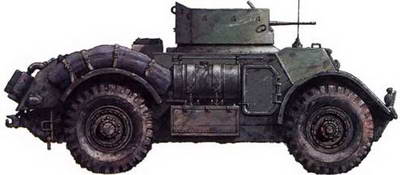

Т17Е1 «Стэгхаунд», вооруженный 37-мм пушкой и оснащенный двумя бензиновыми двигателями, был эффективной и надежной машиной.

ОСНОВНЫЕ БОЕВЫЕ ТАНКИ НАЧАЛА «ХОЛОДНОЙ ВОЙНЫ»

Тяжелый танк Т-10

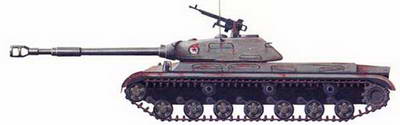

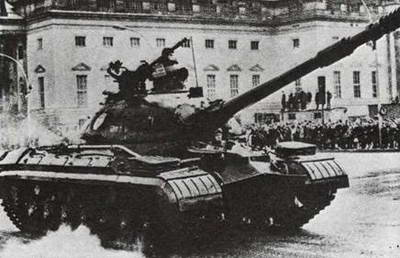

Тяжелый танк Т-10 с зенитным пулеметом ДШК на башне. Разработка этой машины началась в 1948 году, прототип был представлен в 1955-м (первоначально как ИС-10). Хотя выпуск этих танков был прекращен в 1966 году, последние машины были сняты с вооружения в 1996-м.

На заключительном этапе Второй мировой войны в СССР были созданы тяжелые танки серии ИС с превосходной броневой защитой и вооруженные мощными и эффективными пушками калибра 122 мм, применявшие выстрелы раздельного заряжания. После войны некоторое количество таких танков было передано Египту, в ходе шестидневной войны 1967 года израильтяне захватили несколько машин и в дальнейшем использовали их в качестве стационарных долговременных огневых точек для обороны Суэцкого канала.

Прототипы

В послевоенный период в СССР были продолжены работы по разработке тяжелых танков, прототипы получили обозначение от ИС-5 до ИС-9. Последний поступил в серийное производство под обозначением Т-10, а его модификация со стабилизированным в двух плоскостях орудием – Т10А. В 1957 году появилась модель Т-10Б с усовершенствованными прицельными приспособлениями и системой стабилизации пушки. До конца 1950-х годов было выпущено не менее 2500 танков Т-10 различных модификаций. На экспорт Т-10 не поставлялись. Их основной задачей являлось оказание огневой поддержки на больших дистанциях средним танкам Т-54/55, вооруженным 100-мм пушками. Кроме того, благодаря своей мощной броневой защите Т-10 предназначались для взлома обороны противника, насыщенной противотанковыми средствами.

Корпус танка изготавливался из катаной броневой стали, толщина которой составляла от 20 до 230 мм. Башня литая, толщина стенок от 25 до 250 мм. Меха ник-водитель размещался в передней части корпуса по центру, в башне оборудовали места для трех других членов экипажа – командир и наводчик слева от лафета орудия, заряжающий справа. Моторно-трансмис– сионное отделение находилось в корме.

Вооружение

Основное вооружение включало 122-мм пушку Д-25ТА с дульным тормозом и эжектором, в боекомплект из 30 снарядов входили боеприпасы трех типов – осколочные, осколочно-фугасные и бронебойные. Последние были способны пробить броню толщиной 185 мм на дальности до 1000 м. Все боеприпасы были раздельного заряжания, поскольку унитарные выстрелы такого калибра были слишком тяжелыми для заряжающего и крупногабаритными для ограниченного внутреннего пространства боевого отделения. Дополнительное вооружение состояло из двух пулеметов ДШК калибра 12,7 мм (спаренного и зенитного).

Модификации

Более поздняя модель Т-10М отличалась тем, что вместо пушки Д-25ТА установили 122-мм орудие М62-Т2 с дульным тормозом новой конструкции, а вместо ДШК – более мощные пулеметы КПВТ калибра 14,5 мм (пулеметы серии КПВ устанавливали также на БРДМ-2 и БТР-бОпб). Кроме того, машина была оборудована ИК-прицелами и приборами наблюдения, системой защиты от ОМП, а позади башни смонтировали довольно большой ящик для инструментов и принадлежностей.

В модели Т-10М установили новое 122-мм орудие с усовершенствованным дульным тормозом, вместо ДШК – пулеметы КПВТ калибра 14,5 мм, ИК-приборы наблюдения командира, наводчика и механика-водителя, а также систему защиты от ОМП.

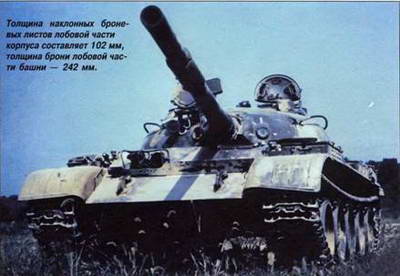

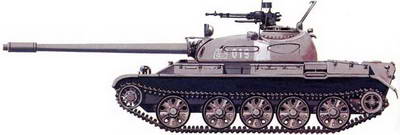

Основной боевой танк Т-54

Танк Т-54 был разработан в конце 1940-х годов. Возможно, это самый массовый из всех советских танков послевоенного времени. Машины поставлялись во многие государства мира, на Ближнем Востоке их использовали арабские страны в войне против Израиля.

Прототип танка Т-54 был разработан в 1946 году, а серийное производство началось спустя несколько лет. Т-54 и созданные на его базе Т-55 выпускались большими партиями и стали самыми массовыми танками советского производства послевоенного периода. Выпуск продолжался до 1980 -1981 годов, всего было построено более 50 000 таких машин, немало танков было поставлено на экспорт. Кроме СССР, танки Т-54/55 производились по лицензии в Чехословакии и Польше. В Китае был организован выпуск танков «тип 59» – почти точной копии Т-55.

Корпус Т-54 был разделен на три отделения – механика– водителя, боевое и моторнотрансмиссионное. Механик– водитель размещался в передней части корпуса слева, он же вел стрельбу из 7,62-мм курсового пулемета, установленного справа (кнопка спуска была установлена на правом рычаге управления). В башне находились места трех членов экипажа – командира и наводчика слева от казенной части пушки, заряжающего справа от нее. Башня была литой, однако ее верхняя часть с люками – сварной. Слабым местом конструкции Т-54 являлись двигатель и трансмиссия, которые нередко выходили из строя.

Вооружение

Основное вооружение включало 100-мм нарезную пушку Д-10 с боекомплектом 34 снаряда различных типов. Подготовленный экипаж мог вести прицельный огонь с темпом четыре выстрела в минуту. Вскоре после принятия Т-54 на вооружение был разработан кумулятивный противотанковый снаряд к пушке Д-10, который был способен пробить броню толщиной 200 мм на дальности 1000 м. По вертикали отрицательный угол наведения орудия составлял всего -5°– и танк не мог вести огонь с возвышенности по расположенным ниже целям. В состав дополнительного вооружения вошли спаренный и курсовой 7,62-мм пулеметы, а также установленный сверху башни у люка заряжающего зенитный пулемет ДШКМ калибра 12,7 мм.

Танки были оборудованы системой дымопуска (в отработанные газы впрыскивалось дизельное топливо, и из выпускного патрубка с левого борта вырывалось густое облако серо-белого дыма). В модификации Т-54А пушка была стабилизирована по вертикали, модель Т-54Б имела орудие, стабилизированное в двух плоскостях, а также ИК-приборы. Т-54В не имел зенитного пулемета, однако впоследствии их вновь стали устанавливать. На базе Т-54 были созданы многочисленные модели специальной техники, в частности огнеметный танк, БРЭМ (свои варианты выпускали в СССР, Польше и Чехословакии), танковые мостоукладчики (выпускались в различных модификациях в СССР, Чехословакии и ГДР), инженерные танки с бульдозерными ножами, отвалами и кранами, машины разграждения с различными минными тралами и удлиненными зарядами. Впоследствии танки неоднократно модернизировались, на них были установлены системы управления огнем и лазерные дальномеры. Танки Т-54 принимали активное участие в боевых действиях на Ближнем Востоке, в Северной Африке, Анголе и на Дальнем Востоке. В единоборстве с западными аналогами – английскими танками «Центурион» и американскими М48 – Т-54 оказались уязвимыми, что особенно ярко проявилось в войнах Египта и Сирии против Израиля.

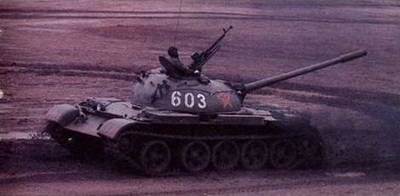

Китайский Т-54 с развернутой назад башней. В люке виден заряжающий, перед ним – зенитный пулемет ДШКМ калибра 12,7 мм. Танк был оборудован системой дымопуска из выхлопного патрубка.

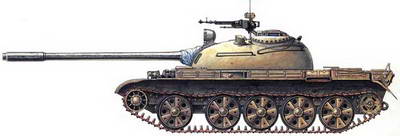

Основной боевой танк Т-55

Считается, что выпуск Т-55 продолжался на Омском заводе до 1980– 1981 годов, когда уже была снята с производства более поздняя модель – Т-62. После распада Варшавского Договора и сокращения армий бывшего СССР и восточноевропейских государств большое количество таких танков было экспортировано в третьи страны.

Танки Т-54 постоянно модернизировались, на последних моделях были установлены система защиты от ОМП и оборудование для подводного вождения. Начиная с модификации Т-54М, танки оснащались ИК-приборами наблюдения. В Т-54А была установлена усовершенствованная пушка Д-10ТГ с эжектором, отводящим пороховые газы из канала ствола после выстрела. Сама пушка была стабилизирована по вертикали. Т-54А с ИК-прицелами и приборами наблюдения получил обозначение Т-54А(М). Модификация Т-54Б, представленная в 1957 году, была вооружена орудием Д-10Т2С, стабилизированным в двух плоскостях. Следующая модель (ее называли Т-54В или Т-54Э) не имела зенитного пулемета, и люк заряжающего открывался вперед.

Усовершенствованный Т-54

Опыт, наработанный при создании разнообразных модификаций Т-54,позволил разработать усовершенствованную модель, получившую обозначение Т-55. Представленный в конце 1950-х годов, этот танк не имел башенки заряжающего с 12,7-мм зенитным пулеметом, был оснащен дизельным двигателем В-55 мощностью 432 кВт (580 л. е.), емкость внутренних топливных баков была увеличена с 812 до 960 л, что позволило увеличить запас хода по шоссе до 500 км.

Боекомплект 100-мм пушки Д-10Т2С составлял 37 выстрелов. Впоследствии вернулись к зенитным пулеметам калибра 12,7 мм – такие танки получили обозначение Т-55(М). Последняя серийная модификация – Т-55А – была представлена в 1963 году и отличалась тем, что в ней был установлен новый спаренный пулемет ПКТ калибра 7,62 мм, вместо курсового пулемета установили дополнительный стеллаж (это позволило увеличить боекомплект пушки до 43 снарядов). Были внесены и некоторые другие дополнения (например, внутреннее пространство было обито специальным противорадиационным покрытием). Танк Т-55А с зенитным пулеметом получил обозначение Т-55А(М). Т-55 и в настоящее время остается на вооружении армий многих стран мира. На базе этого танка были созданы многочисленные специальные бронемашины.

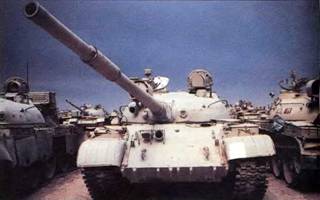

Основной боевой танк Т-62

Танк Т-62 был создан на базе Т-54/55 и имел немного удлиненный корпус. В видоизмененной башне была установлена гладкоствольная пушка калибра 115 мм. Производство началось в 1962 году, завершилось в 1975-м, за этот период было выпущено около 20 000 танков этого типа. Выпуск Т-62 был также налажен в Чехословакии (в основном на экспорт) и в КНДР. Т-62 оказался весьма дорогим, и поэтому выпуск был прекращен, хотя его предшественник Т-55 еще оставался в производстве и после 1975 года. Пушка У-5СТ (известна также как 2А20) имела эжекционное устройство и систему стабилизации в двух плоскостях. Примечательным новшеством, внедренным в Т-62, явилась система автоматической экстракции стреляных гильз. После выстрела орудие автоматически занимало положение +3,5° и гильза выбрасывалась через специальный лючок в кормовой части башни. Недостатком системы стала снизившаяся до четырех выстрелов в минуту максимальная скорострельность пушки.

Боеприпасы

В боекомплект пушки (40 выстрелов) входили боеприпасы трех основных типов – оско– лочно-фугасный снаряд с начальной скоростью полета 750 м/с, стабилизируемый в полете бронебойный с начальной скоростью 900 м/с (бронепробиваемость до 430 мм) и подкалиберный с максимальной начальной скоростью полета 1680 м/с, низкой траекторией и бро– непробиваемостью до 330 мм на дальности 1000 м. Боеук– ладка имела три стеллажа – четыре снаряда в башне, 16 справа от механика-водителя и 20 в задней части боевого отделения. Дополнительное вооружение включало 7,62-мм спаренный пулемет ПКТ с боекомплектом 2500 патронов.

Новое оборудование

В комплект стандартного для Т-62 оборудования вошли ИК-приборы ночного видения для механика-водителя, командира и наводчика, бревно для самовытаскивания (крепилось в кормовой части башни), система принудительной вентиляции боевого отделения для отвода пороховых газов, система защиты от ОМП, система термодымопуска. Емкость внутренних топливных баков составляла 675 л, дополнительных (на полках по бортам) – 285 л, что обеспечивало запас хода по шоссе 450 км. Кроме того, в корме корпуса имелись крепления для двух запасных бочек с дизельным топливом емкостью по 200 л (в этом случае запас хода достигал 650 км). Оборудование для подводного вождения (шноркель на люке заряжающего) позволяло форсировать по дну водные преграды глубиной до 5,5 м. В машине установили централизованную систему пожаротушения боевого и моторно-трансмиссионного отделений (включалась автоматически или по команде командира или наводчика).

Варианты

В процессе производства в конструкцию базовой модели 1962 года вносили дополнения и изменения. Так, модель 1972 года отличалась наличием 12,7-мм зенитного пулемета ДШКМ, установленного на башне перед люком заряжающего. В модели 1975 года установили лазерный дальномер. Модификация Т-62Д комплектовалась системой активной защиты «Дрозд», навесной броней и двигателем В-55У, вТ-62Д-1 установили двигатель В-46-5М. Танки Т-62М и Т-62М-1 являлись аналогами Т-62Д и Т-62Д-1 соответственно, но с добавлением системы «Шексна» (управляемая противотанковая ракета, запускаемая из ствола пушки), а модификации Т-62М1 и Т-62М1-1 не имели системы «Шексна» и навесной защиты по бортам. В моделях Т-62МВ и Т-62МВ-1 применили систему «Шексна» и активную броню. Выпускалась также командирская машина Т-62К. Танки Т-62 и сегодня находятся на вооружении во многих странах мира.

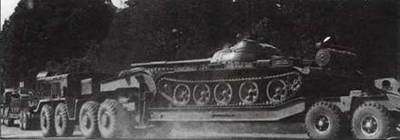

В кормовой части корпуса этого Т-62, транспортируемого на прицепе тяжелым тягачом, видны дополнительные бочки с топливом, что позволяет увеличить запас хода.

Угол вертикального наведения пушки У-5ТС составляет от -6° до +16По этому показателю Т-62 превосходит модели Т-54 и Т-55 и повышает возможности по ведению огня по целям, расположенным в низинах.

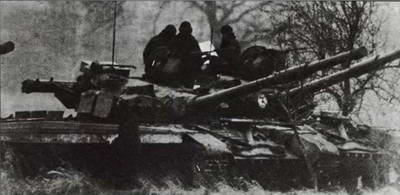

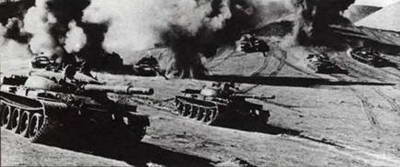

Советские Т-62 в ходе учений отрабатывают атаку в условиях плотного заградительного артиллерийского огня. В реальном бою такие танки впервые участвовали на Ближнем Востоке.

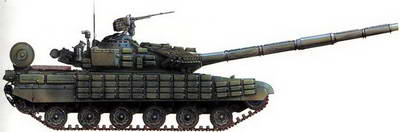

Основной боевой танк Т-64

Т-64 стал основой для создания в СССР последующих моделей основных боевых танков. Впервые в боекомплект орудия включили противотанковые управляемые ракеты. В то же время многие специалисты считают Т-64 не самой удачной конструкцией.

В 1960-х годах в Советском Союзе был создан прототип нового танка, который на Западе, не имея точной информации, назвали М-1970. В отличие от Т-54, Т-55 и Т-62, имевших по пять опорных катков большого диаметра с каждого борта, в новой машине применили шесть уменьшенных сдвоенных опорных катков и четыре поддерживающих ролика. Ведущие колеса располагались сзади, направляющие – спереди. В башне, напоминающей Т-62, была установлена гладкоствольная пушка калибра 115 мм.

Варианты

С началом серийного производства выяснилось, что речь идет о Т-64. Машина была вооружена стабилизированной в двух плоскостях гладкоствольной пушкой Д-68 (известна также как 2А21) калибра 115 мм с автоматом заряжания и боекомплектом 40 снарядов. Танки Т-64 находились на вооружении только Советской Армии и на экспорт не поставлялись. Западные специалисты некоторое время полагали, что Т-64 был снят с производства в 1969 году вследствие многочисленных эксплуатационных проблем. Однако когда выяснилось, что было построено около 8000 таких машин, они решили, что танки выведены в стратегический резерв. По некоторым данным, в Т-64 впервые была применена многослойная броня с керамическими вставками.

По своей компоновке Т-64 схож с Т-72 – механик-водитель размещен в передней части корпуса по центру, боевое отделение заняло центральную часть корпуса и башню, в корме установили двигатель. В верхней наклонной лобовой броне корпуса имеется V– образный отбойник, предназначенный для того, чтобы вода при форсировании водных преград не заливала люк механика-водителя. В башне оборудовали места для двух других членов экипажа – наводчик слева от казенника орудия и командир справа.

После производства примерно 600 Т-64 базовой модификации появилась модель Т-64А со 125-мм гладкоствольной пушкой 2А26М2 со стволом в термоизоляционном защитном кожухе. Орудие стабилизированное в двух плоскостях, с автоматом заряжания. Дополнительное вооружение включало спаренный 7,62-мм пулемет с боекомплектом 1250 патронов и установленный перед командирским люком 12,7-мм зенитный пулемет с боекомплектом 300 патронов и возможностью ведения огня при закрытом люке. Была установлена усовершенствованная система управления огнем, усилено бронирование лобовой части башни, установлены отвал для самоокапывания, навесное оборудование для установки минных тралов, многотопливный двигатель, дымовые гранатометы, система защиты от ОМП, новые ИК-приборы. В комплектацию входил шноркель для подводного вождения.

На базе Т64А была создана машина боевого управления Т-64АК (командирская), в которой была установлена дополнительная радиостанция, 10-метровая антенная мачта которой крепилась вместо зенитного пулемета. Мачта существенно повышала возможности средств связи, однако для ее установки требовались растяжки, закрепленные на грунте, что практически обездвиживало танк. Следующей модификацией стал Т-64Б с новой башней. В увеличенный боекомплект орудия вошли 36 снарядов и шесть противотанковых ракет «Кобра» с радионаведением. Был установлен лазерный дальномер, новая система управления огнем. Вариант Т-64БВ отличался наличием активной брони на башне и по бортам на противокумулятивных экранах, некоторым изменениям подверглась подвеска. На базеТ-64Б были созданы машина управления Т-64БК, Т-64БМ с 6-цилиндровым дизельным двигателем мощностью 745 кВт (999 л. е.), Т-64Б1 без ПТУР «Кобра», Т-64Б1К (командирский танк на базе Т-64Б1), Т-64БВ1К (командирская машина с активной броней), БРЭМ и другие. Украинские специалисты модернизировали оставшиеся Т-64Б до уровня Т-64У, который по своим характеристикам близок к Т-80УД.

Танки Т-64 состояли на вооружении только в Советской Армии, впоследствии их сменили Т-72. С распадом СССР небольшое количество Т-64 осталось и в некоторых странах СНГ.
