Бронетранспортер «Пирана»

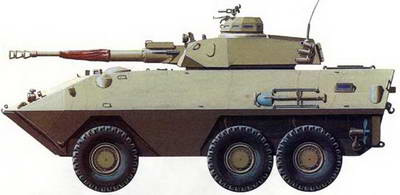

В зависимости от решаемых задач «Пирана» может быть оснащена различным вооружением, начиная от башни с одним пулеметом и заканчивая 105-мм пушкой в дистанционно управляемой башне.

Семейство бронетранспортеров «Пирана» с колесной формулой 4x4, 6х6и8х8 было разработано швейцарской фирмой MOWAG (в настоящее время принадлежит американской компании «Дженерал Дайнемикс лэнд систеМ3») в конце 1960-х годов, а первый прототип был построен в 1972-м. Сварной стальной корпус машины обеспечивает защиту от пуль стрелкового оружия. Все машины семейства «Пирана» плавающие (движение в воде осуществляется при помощи двух винтов). На них предусмотрена установка приборов ночного видения, а также систем кондиционирования воздуха и защиты от ОМП. В 1977 году Канада приняла решение закупить лицензию на производство трехосного варианта БТР «Пирана». С 1979 по 1982 год отделением «Дизель дивижн» компании «Дженерал моторз Канада» была построена 491 машина для вооруженных сил Канады.

Первоначально производились три версии: боевая машина с тяжелым вооружением «Кугар» с 76-мм пушкой, БТР «Гризли» с 12,7– и 7,62-мм пулеметами и ре– монтно-эвакуационная машина «Хаски». После рассмотрения и оценки целого ряда машин, как колесных, так и гусеничных, США выбрали четырехосный вариант БТР «Пирана» в качестве легкой бронированной машины LAV (Light Armored Vehicle) для своей морской пехоты. Первая машина поступила на вооружение в конце 1983 года. Бронетранспортер LAV-25 оснащен двухместной башней с 25-мм пушкой и спаренным с ней 7,62-мм пулеметом. На базе этой машины созданы транспортная, командирская и ремонтная машины, самоходные миномет, противотанковая и зенитная ракетные установки, а также машина РЭБ.

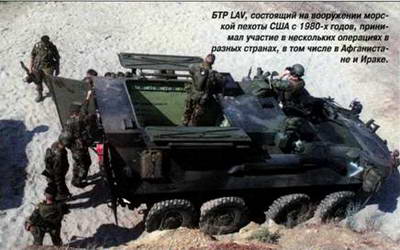

LAV принимали активное участие в войне в зоне Персидского залива, а также были первыми американскими боевыми машинами, которые прибыли в Афганистан на передовую базу морской пехоты в районе Кандагара. В1983 году швейцарская армия испытала, а в конце 1980-х приняла на вооружение трехосный самоходный противотанковый комплекс TOW. Одна из последних модификаций, «Пирана-3» отличается от своих предшественников новым, облегченным корпусом, увеличенным боекомплектом, улучшенной гидропневматической подвеской и трансмиссией, а также хорошо защищена от воздействия мин. Она выпускается в вариантах колесной формулы 6x6, 8x8 и 10x10. При создании машины учтен опыт ее эксплуатации в ходе многочисленных миротворческих операций по всему миру.

Сухопутные войска США в 1984 году вышли из программы LAV, но опыт их участия в операциях последних лет, в том числе миротворческих, показал необходимость наличия на вооружении аэротранспортабельных машин, обладающих хорошими показателями по критерию «стоимость – эффективность». Во время конфликта в Косово оперативной группе «Хок» потребовалось несколько недель для переброски в Албанию. В 1999 году началась разработка перспективной боевой машины FCS (future combat system) для сухопутных войск США, но она поступит на вооружение не ранее 2010 года. Поэтому было принято решение оснастить семь бригад уже находящимися в производстве машинами. В ноябре 2000 года сухопутные войска США заказали 2131 БТР «Пирана-3», а к концу 2001 года первая из бригад была оснащена этими машинами. Помимо самого БТР были заказаны командно– штабная, разведывательная, инженерная и санитарная машины, самоходные 105-мм артиллерийская установка, противотанковый ракетный комплекс и миномет, а также машины передовых артиллерийских наблюдателей и радиационной и химической разведки.

Новейшим представителем семейства «Пирана» является четырехосная машина «Пи– рана-4». Она имеет усиленное бронирование и защиту от мин, оснащена модернизированной силовой установкой MTU мощностью 406 кВт (544 л. е.), гидропневматической подвеской,антиблокировочной системой торможения и системой регулирования тягового усилия. Боевая масса выросла до 24 т, а полезная нагрузка увеличилась до 10 т. «Пира– на-4» может перебрасываться по воздуху самолетом С– 130 «Геркулес». Еще она известна как LAV III и должна поступить на вооружение сухопутных войск Канады, частично заменив ранние модификации машины. Кроме Канады, США и Швейцарии, машины семейства «Пирана» имеются (или еще только заказаны) в Австралии, Гане, Дании, Ирландии, Либерии, Новой Зеландии, Нигерии, Омане, Саудовской Аравии, Сьерра-Леоне, Чили (лицензионное производство) и Швеции. Канада является крупнейшим лицензионным производителем. Лицензия имеется также у британских фирм «Виккерс дифенс систеМ3» и «Элвис виклз».

«Пирана-4» имеет усиленное бронирование и оснащена модернизированной силовой установкой MTU мощностью 406 кВт (544 л. е.), гидропневматической подвеской, антиблокировочной системой торможения и системой регулирования тягового усилия.

Бронированные машины органов правопорядка (БМОП)

Применение бронетранспортеров на городских улицах почти всегда ведет к появлению заголовков в прессе типа «Танки давят демонстрантов» и, соответственно, волны общественного возмущения. Более того, гусеничные и колесные БТР не предназначены для действий по обеспечению внутренней безопасности, а их применение для решения этих задач обходится недешево. Именно поэтому, а также исходя из ряда других причин, британская армия сохраняет в своем составе устаревшие колесные БТР для действий в Северной Ирландии, а производители бронетранспортеров предлагают специализированные варианты боевых машин для органов правопорядка. Гусеничные БТР, такие как американские М113, не подходят для действий по обеспечению внутренней безопасности по целому ряду причин, в том числе дороговизна эксплуатации и обслуживания гусеничной техники, их размеры и недостаток маневренности в условиях города, неудобство посадки в машину и спешивания из-за малого количества дверей, плохой обзор для водителя и командира, а также политические последствия ввода «танков» на улицы. С тех пор как появилась необходимость в БМОП и были разработаны требования к ним, многие компании приложили немало усилий для создания таких машин. Их корпус должен обеспечивать защиту от пуль 7,62-мм винтовок. В некоторых странах угроза чаще исходит от мин, закладываемых под дорожным покрытием и срабатывающих в момент проезда машины над ними. Часто подрыв производится дистанционно, чтобы ущерб в большей степени причинялся машинам органов правопорядка.

Для защиты от противопехотной или небольшой противотанковой мины конструктор может минимизировать степень повреждения, причиненного машине, придав корпусу форму, при которой взрывная волна будет уходить в стороны и вверх, не опрокидывая машину и не пробивая ее днище. Например, британские машины «Саксон» имеют цельносварной корпус, а крылья над колесами выполнены из листовой стали. В случае подрыва мины под машиной удар уходит в стороны и разрушает только крылья. У южноафриканских БТР «Рино» и «Бульдог» нижняя часть корпуса имеет V-образную форму и приподнята относительно колес, так что при взрыве мины основной удар приходится на колеса и подвеску, а не на корпус.

Разработчики БМОП и те, кто их эксплуатирует, предпочитают дизельные двигатели, так как они меньше, чем бензиновые, подвержены возгоранию. Кроме того, большую роль играет расположение топливного бака, будь он с бензином или с дизельным топливом. Командир, водитель и десант должны иметь хороший круговой обзор, а смотровые блоки обеспечивать такую же защиту, как и корпус машины. Командирское и водительское стекла должны быть оборудованы стеклоочистителем со специальной жидкостью, которая может быстро и эффективно смывать краску, брошенную демонстрантами.

Машина должна иметь достаточное количество удобно расположенных дверей. Если главная дверь расположена в корме, а задняя часть машины, к примеру,заблокирована демонстрантами, то экипаж и пассажиры не смогут покинуть ее, если она не оборудована боковыми дверями. Кроме того, двери и их ручки должны быть сконструированы таким образом, чтобы не допустить несанкционированный доступ в машину извне, а на внешней части машины не должно быть никаких приспособлений,которые помогли бы демонстрантам взобраться на нее. Шины должны обеспечивать продолжение движения при наличии пробоины. Кроме того, должна быть установлена система автоматического пожаротушения, в том числе и вокруг колесных арок, так как демонстранты часто кидают зажигательные бомбы под колеса таких машин. Крыша машины должна иметь выпуклую форму, чтобы попавшие на нее гранаты скатывались до взрыва. Дверные проемы и отверстия для охлаждения двигателя должны быть спроектированы таким образом, чтобы горящая жидкость из зажигательных бутылок стекала на землю, а не попадала внутрь машины. Так как военнослужащие или полицейские могут находиться внутри машины в течение длительного времени, она должна быть оснащена системой отопления и кондиционирования воздуха.

Сиденья личного состава должны быть оснащены ремнями безопасности, так как при подрыве на мине большая часть повреждений происходит из-за ударов о внутренние части машины. Кроме того, должно быть предусмотрено достаточно места для оружия, а также специальных средств и снаряжения для подавления беспорядков. Некоторые БМОП оснащены башнями с 7,62– или 12,7-мм пулеметами, другие имеют бронированные наблюдательные башенки для командиров. Ряд машин имеет специальное навесное оборудование для расчистки баррикад, другие могут выступать в роли командно-штабных или санитарных машин. Некоторые машины предназначены для перевозки специальных групп разминирования и их оборудования, например устройств с дистанционным управлением, оснащенных ТВ-камерами и другими датчиками. Многие БМОП оснащены водяными пушками и пусковыми установками гранат со слезоточивым газом. В некоторых странах для подавления беспорядков применяются обычные армейские бронетранспортеры. В других, в силу финансовых причин или ввиду необходимости постоянно решать такие задачи, предпочитают использовать для этих целей более дешевые машины на базе стандартных легких грузовиков фирм « Мерседес – Бенц» или «Лендровер».

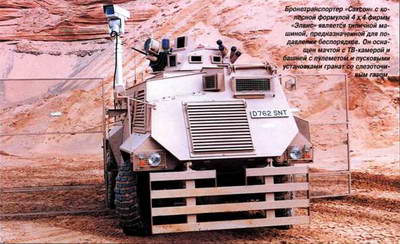

Простота, надежность и полезность являются основными чертами машин органов правопорядка. БТР «Саксон» фирмы «Элвис» является ярчайшим представителем машин этого класса.

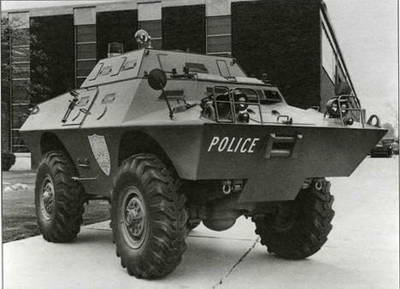

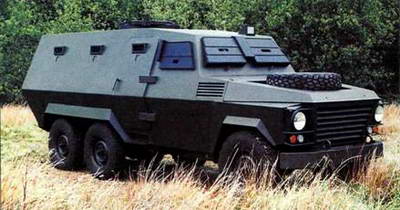

Справа. Семейство БТР V-150 «Коммандо» фирмы «Кадиллак Гейдж» включает в себя большое число разновидностей машины. Полицейские машины и машины для подавления беспорядков вооружены гораздо легче, чем армейские БТР.

Внизу. Для снижения стоимости бронированные машины органов правопорядка, такие как, например, «Гусар» фирмы «Хотспур», созданы с использованием шасси гражданских автомобилей (в данном случае «Лендровер-1– 10»). Она имеет экипаж два человека, может перевозить 14 пассажиров и оснащена башней с вооружением.

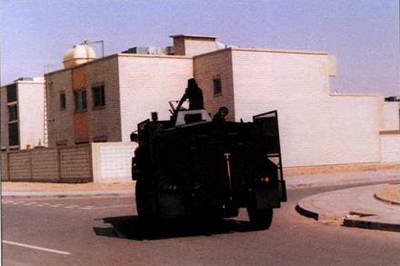

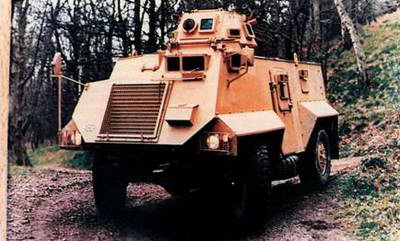

Внизу. Разработанный для британской армии БТР «Саксон» фирмы «Элвис» был принят на вооружение в конце 1970-х годов и закуплен позднее полицией и вооруженными силами шести стран, в том числе Объединенными Арабскими Эмиратами. Машина на снимке оснащена складывающимися экранами для подавления беспорядков.

Некоторые колесные БТР также применяются для подавления беспорядков. К ним можно отнести машины фирмы МО WAG («Роланд», MR 8 и семейство «Пирана»), «Драгун» (фирма «А/Текнолд– жи»), «Коммандо» и «Коммандо Рейнджер» («Кадиллак Гейдж»), «Пиг» («Хамбер»), «Сарацин» («Элвис»), AT 105 «Саксон» («GKN Сэнки»), ЕЕ-11 «Уруту» (ENGESA), SIBMAS, «Валькирия» («Виккерс ди– фенс систеМ3»/ВDX), «Типо– 6614» («Фиат»), VAB («Рено»), VXB-170 («Берлье»), «Панар» VCR и MS, АСМАТ, BMR-600 и BLR-600, «Ратель», «Транспор– тпанцер», «Кондор», UR-416, ТМ 170 и советские БТР. С использованием шасси фирмы « Мерседес-Бенц» созданы БМОП UR-416 (поставлялись с 1969 года), ТМ 170 и ТМ 125. С 1965 года североирландское отделение фирмы «Шортс» поставило большое количество бронированных патрульных автомобилей «Шорт– лэнд», а с 1971-го – БТР «Шортлэнд» SB 401. Валлийс кая фирма «Хотспур» разработала БТР (колесная формула 4 х 4 и 6 х 6) с использованием шасси фирмы «Лендровер».

Во многих странах используется легкая бронемашина «Фиат» 11А7А «Кампаньола» с колесной формулой 4 х 4. Миланская фирма «Эдванстсекь– юрити эйдженси SpA» разработала семейство двухосных БМОП «Гардиен», а в настоящее время предлагает эти машины не только с шасси фирмы «Фиат», но и на базе «Лендровер-1-10» и «Мерседес-Бенц» 280 GE. Кроме БТР «Пирана» с колесной формулой 4 х 4 и 6 х 6, которые Чили производит по лицензии, в этой стране налажен выпуск машин VTP 2, которые во многом схожи с БМОП германской фирмы «Тиссен», и БТР «Мульти-163», использующихся также для патрулирования аэропортов и других важных объектов. Португальская компания «Бравия» создала семейство двухосных БТР «Шаймит», практически идентичных машинам семейства V-100 компании «Кадиллак Гейдж», которая построила для Национальной гвардии сухопутных войск США БТР «Коммандо» Mk III, который в общих чертах аналогичен машинам «Шортлэнд», но несколько больше в габаритах. В то время как западные страны в течение многих лет разработали большое количество БМОП, в странах Варшавского Договора, по крайней мере до его распада, машины этого класса не создавались. События в Афганистане, где в 1980-х годах СССР впервые столкнулся с проблемами обеспечения внутренней безопасности, показали, что БТР-60 и БТР-70 не совсем подходили для решения таких задач. Некоторые машины пришлось оснащать дополнительным бронированием и вооружением, включая автоматический гранатомет АГС-17.

Некоторое время назад в бывшей Восточной Германии были построены два типа БМОП – SK-1 (с пулеметом в башне) и SK-2 (с водяной пушкой высокого давления на крыше сзади кабины). SK-2 была создана на базе трехосного полноприводного грузовика G5.

МАШИНЫ ПОДДЕРЖКИ

Инженерный танк М728

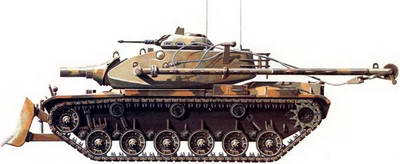

Инженерный танк М728 был создан на базе ОБТМ60А1. Вместо 105-мм пушки установили орудие калибра 165 мм, машину оснастили А-образной стрелой и бульдозерным оборудованием. Помимо ВС США, М728 состояли на вооружении армий Саудовской Аравии, Омана и Сингапура.

В 1950-х годах основным боевым танком сухопутных войск США являлся М48, который планировалось заменить на Т95. На шассе Т95 был создан инженерный танк Т118, однако затем программа Т95 была свернута, соответственно, не пошел в производство и Т118. Вместо Т95 в результате дальнейшего развития М48 появился М60, производство которого началось в 1960 году. На базе М60 создали инженерный танк, получивший обозначение Т118Е1. После всесторонних испытаний эту машину рекомендовали принять на вооружение под названием М728. На заводе компании «Дженерал Дайнемикс лэнд систеМ3» в Детройте выпустили около 300 таких инженерных танков. М728 поступили на вооружение американской армии, а также экспортировались в Оман, Саудовскую Аравию и Сингапур.

На М728 установили башню ОБТ М60А1, однако вместо 105-мм пушки установили короткоствольное орудие калибра 165 мм, предназначенное для разрушения долговременных сооружений и мощных опорных пунктов. Боекомплект орудия составляли 30 осколочно-фугасных снарядов. Дополнительное вооружение включало 7,62-мм спаренный пулемет и установленный в командирской башенке пулемет калибра 12,7 мм.

В передней части поворотной башни установили А-образную стрелу грузоподъемностью 15,8 т, которая в походном положении откидывается назад и находится над моторно-трансмиссион– ным отделением. В передней части корпуса смонтировали бульдозерное оборудование с гидроприводом – мощный отвал может использоваться для разграждения и проведения других инженерных работ, включая подготовку огневых позиций. Стандартная комплектация включала также приборы ночного видения (в том числе И К-прожектор), систему защиты от ОМП и оборудование для подводного вождения.

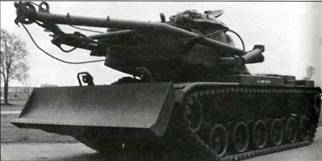

Вверху. М728 предназначался для проведения работ по инженерному оборудованию поля боя и, помимо 165-мм орудия, был вооружен двумя пулеметами калибров 7,62 и 12,7 мм.

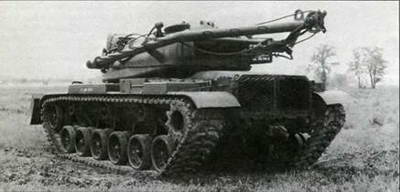

Слева. Стрела крана в походном положении. Максимальная грузоподъемность составляла 15,8 т.

Инженерная машина «Гризли»

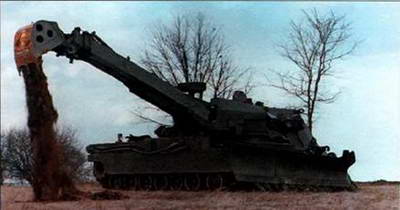

Бульдозерный отвал «Гризли» в нижней части имеет ножевой минный трал, а телескопическая стрела с гидравлическим приводом оснащена ковшом для производства земляных работ.

Инженерный танк М728, созданный на базе ОБТ М60, долгие годы оставался на вооружении американской армии, пока ему на замену не была разработана инженерная машина «Гризли». Ее создали на шасси ОБТ М1, что позволило повысить возможности при действиях в прифронтовых районах и на передовой.

Машина вооружена 12,7-мм пулеметом с дистанционным управлением, имеются дымовые гранатометы. Автоматическая трансмиссия фирмы «Аллисон» обеспечивала движение вперед на четырех передачах, назад – на двух. Экипаж состоит из двух человек (командир и механик-водитель), оба обучены управлению навесным инженерным оборудованием. В передней части сварного броневого корпуса, по правому борту, смонтирована телескопическая стрела, которая в походном положе– нии развернута к корме. Впереди корпуса имеется бульдозерный отвал с ноже вым минным тралом, позволяющим взрыхлить почву на ширину 4,2 м и глубину 305 мм. Зубья трала быст– росъемные, что позволяет оперативно производить их замену.

Было построено и испытано два прототипа машины «Гризли», однако программа была свернута. М728 так и не была принята а вооружение, замена ей также не появилась, в результате чего сухопутные войска США испытывают явный недостаток в тяжелых инженерных машинах подобного типа.

Боевая машина инженерного обеспечения «Гризли» с V-образным бульдозерным ножом для расчистки минных полей и телескопической стрелой, находящейся в походном положении по правому борту.

Бронированный бульдозер М9

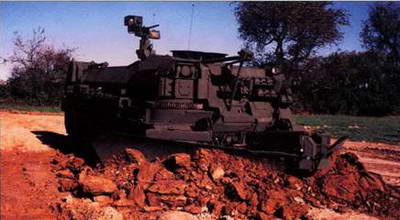

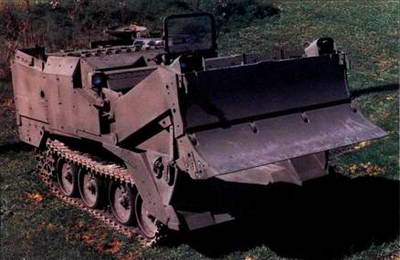

Корпус бульдозера М9 сварной, однако некоторые внешние элементы конструкции крепятся болтами. В корме имеется мощный буксировочный узел для транспортировки тяжелых прицепов.

Бронированный бульдозер М9 используется в сухопутных войсках США для выполнения таких задач, как инженерное оборудование местности, включая подготовку огневых позиций, береговой линии при наведении переправ, разграждения, расчистки завалов, засыпки траншей и глубоких рвов, и других. Разработка машины началась в конце 1950-х годов под обозначением «универсальный инженерный трактор», однако работы шли медленно из-за того, что не относились к числу приоритетных. В тендере участвовали несколько компаний, на заключительном этапе были отобраны два прототипа, построенных фирмами «Пасифик Кар» и «Фаундри».

Производство

В производство трактор пошел под названием гусеничный скоростной бронированный бульдозер-скрепер М9. Контракт на серийный выпуск был заключен с корпорацией ВМУ (ныне входит в состав компании «Юнайтед Дефенс») в 1986 году, однако первые машины поступили в войска только через несколько лет. М9 авиатранспортабельная машина, причем она может быть переброшена не только тяжелыми военно-транспортными самолетами, но и тяжелыми вертолетами. Для сухопутных войск и морской пехоты США было выпущено около 600 таких бульдозеров. Дополнительное количество было произведено по заказам из-за рубежа. Так, для армии Южной Кореи было выпущено более 200 бульдозеров М9, причем их производство осуществлялось совместно компаниями «Юнайтед Дефенс» и «Самсунг». Бульдозеры М9 активно применялись американскими войсками в ходе боевых действий против Ирака в 1991 и 2003 годах.

Алюминиевая броня обеспечивает водителю и оператору защиту от пуль и мелких осколков. В сварной кабине имеются восемь приборов наблюдения для кругового обзора, установлена система защиты от ОМП (фильтровентиляционная установка). При работе с открытым люком оператор защищен щитком из пуленепробиваемого стекла.

Бульдозер не имеет вооружения, однако на нем установлены дымовые гранатометы. После соответствующей подготовки (навесных опоясывающих надувных плотов) бульдозер может двигаться на плаву со скоростью до 4,8 км/ч за счет вращения гусеничных лент, однако на практике эта возможность в СВ США не используется из-за трудоемкости процесса подготовки. В стандартное инженерное оборудование входит лебедка. Силовая установка размещена в передней части справа, слева от нее оборудовано рабочее место механика-водителя. Бульдозерный отвал способен переместить одновременно до 6 м 3 грунта, при необходимости машина стабилизируется гидропневматической подвеской.

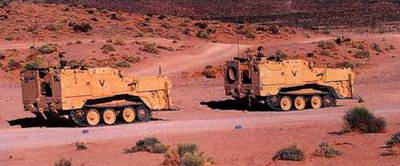

Слева. Два бульдозера М9 на марше в районе Ближнего Востока. В походном положении ходовая часть поднимается гидропневматической подвеской, а при больших усилиях для перемещения грунта корпус опускается для придания большей устойчивости.
