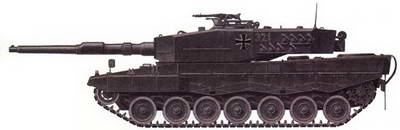

Основной боевой танк «Леопард-2»

120-мм пушка танка «Леопард-2» стала одной из первых, в которых применили боеприпасы со сгораемой гильзой. После выстрела от гильзы остается лишь поддон, который выбрасывается из затвора в специальный мешок под казенной частью.

«Леопард-2» был разработан с использованием силовой установки, трансмиссии и ряда других узлов и агрегатов танка МВТ-70, который создавался в рамках оставшегося нереализованным совместного герма– но-американского проекта. В 1977 году командование бундесвера заказало 1800 танков «Леопард-2», производство которых осуществляли две компании – «Крупп» (810 машин) и «Краус-Маффей» (990). Поставки в войска начались в 1979 году и продолжались в течение 1980-х годов. Всего было выпущено более 3000 танков этого типа. В 1979 году Нидерланды выбрали «Леопард-2» для замены устаревших танков «Центурион» и АМХ-13. Танки «Леопард-2» поставлялись и в армии ряда других западноевропейских стран.

120-мм пушка

Танк «Леопард-2» вооружен 120-мм гладкоствольной стабилизированной в двух плоскостях пушкой фирмы «Рейн– металл». Боекомплект орудия – 42 выстрела, то есть на 18 снарядов меньше, чем у 105-мм пушки танка «Леопард-1», однако боевые возможности новой пушки гораздо выше за счет большего калибра, мощных боеприпасов и совершенной системы управления огнем. Дополнительное вооружение состоит из спаренного и зенитного пулеметов калибра 7,62 мм.

Усиленная защита

Бронирование лобовой части корпуса и башни – многослойное, что существенно повышает защитные свойства, особенно против кумулятивных боеприпасов. Модификация «Леопард-2» А5 имеет дополнительно утолщенную броню лобовой части башни, а также навесное модульное бронирование. Последующая модель А6 ЕХ вооружена пушкой с длиной ствола 55 калибров, что повысило начальную скорость полета снарядов и соответственно их бронепробиваемость.

У командира и наводчика имеются стабилизированные тепловизионные прицелы, прицел наводчика сопряжен с лазерным дальномером и интегрирован в систему управления огнем. Стандартная комплектация этой модели включает также приборы ночного видения, инерци– альную и спутниковую системы навигации, систему защиты от ОМП, систему пожаротушения и оборудование для подводного вождения.

Высокая подвижность

В танке «Леопард-2» установлен многотопливный двигатель мощностью 1119 кВт (1500 л. е.), то есть удельная мощность составляет 20 кВт на тонну массы (для сравнения, у танка «Леопард-1» последней модификации этот показатель едва достигал 15 кВт на тонну). Большая удельная мощность обеспечивает танку хорошую динамику разгона, высокую маневренность и проходимость, что имеет жизненно важное значение на поле боя.

Слева. Помимо бундесвера, танки «Леопард-2» состоят на вооружении сухопутных войск Австрии, Дании, Нидерландов, Швеции, Швейцарии и Испании.

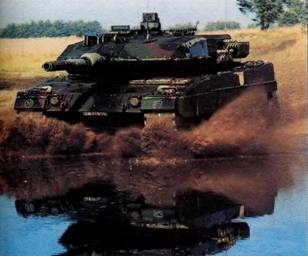

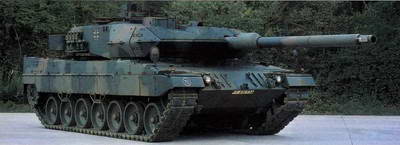

Внизу. «Леопард-2» модификации А6ЕХ имеет усиленную броневую защиту и удлиненный ствол пушки. Высокая начальная скорость полета увеличила бронепробиваемость противотанковых снарядов.

Основной боевой танк «Ариете»

Вверху. По бортам башни установлены по четыре дымовых гранатомета, которые задействуются вручную или автоматически по команде системы предупреждения о лазерном облучении.

Несмотря на то что в современном мире все большее значение приобретают миротворческие и другие операции низкой интенсивности, итальянская армия готовится не только к таким действиям, но и к полномасштабным боевым действиям с применением обычных средств поражения. Одним из таких средств стал танк «Ариете». В период с декабря 1995 по 2002 год в итальянские бронетанковые части было поставлено 200 таких машин. Танк оснащен цифровой системой управления огнем, которая автоматически обрабатывает данные о погодных условиях, координатах цели, ее скорости и направлении движения, характеристики боеприпасов и другую информацию. Панорамный прицел стабилизирован и имеет ИК-режим.

Основное вооружение включает 120-мм гладкоствольную пушку, ствол заключен в термозащитный кожух и имеет эжекционное устройство. В боекомплект входят подкалиберные и осколочно-фугасные выстрелы, 27 снарядов в боеуклад– ке в корпусе и 15 в башне. Дополнительное вооружение состоит из двух 7,62-мм пулеметов – спаренного и зенитного, причем огонь из зенитного пулемета командир может вести дистанционно. Боекомплект к пулеметам – 2500 патронов. Корпус и башня литые, для повышения защиты имеются дымовые гранатометы и система предупреждения о лазерном облучении. В стандартное оборудование входит система защиты от ОМП.

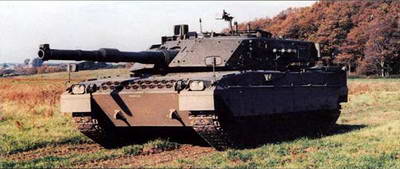

Внизу. В передней части корпуса имеется дополнительное бронирование, а по бортам установлены противокумулятивные экраны.

«Сабра» (модернизированный М60

)

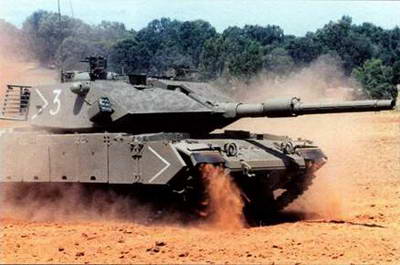

Танк «Сабра» разгоняется с места до скорости 32,2 км/ч за 9,6 секунды. Усовершенствованная подвеска обеспечивает мягкий ход по пересеченной местности.

Используя современные технологии, израильские специалисты (компания IMI) создали танк «Сабра», который представляет собой глубокую модернизацию американского М60. Помимо М60, состоящих на вооружении израильской армии, планируется модернизировать до этого уровня и 170 танков М60А1 сухопутных войск Турции, что должно не только продлить срок эксплуатации, но и существенно расширить боевые возможности боевых машин.

Основное вооружение танка «Сабра» включает 120-мм гладкоствольную стабилизированную пушку, разработанную для ОБТ «Меркава» Мк 3. Ствол оснащен термоизоляционным кожухом и эжектором, что уменьшает износ и увеличивает точность стрельбы. Можно применять стандартные танковые боеприпасы НАТО калибра 120 мм. Как и ОБТ «Меркава», танк «Сабра» может дополнительно вооружаться 60-мм минометом для подавления живой силы противника в непосредственной близости. Танк оснащен системой пожаротушения, имеет модульное навесное бронирование и дымовые гранатометы. Современная система управления огнем повышает вероятность поражения цели первым выстрелом

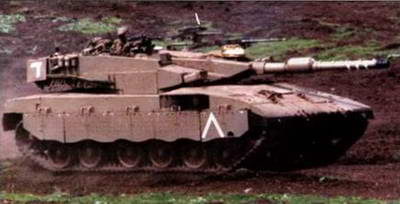

По бортам башни танка «Меркава» Мк 3 установлены датчики системы опознавания «свой – чужой».

Работы по созданию танка «Меркава» Мк 3 начались в 1983 году, а в начале 1993-го первые серийные машины этого типа стали поступать на вооружение 188-й танковой бригады сухопутных войск Израиля. Новый танк имеет удлиненный корпус, благодаря чему увеличился объем топливных баков. Башня также удлинена и имеет модульное бронирование, что позволяет быстро заменить элементы бронирования или изменить их состав. Одним из главных отличий стала 120-мм гладкоствольная пушка с термоизоляционным кожухом ствола, аналогичная орудию танков М1А1/М1А2 и «Леопард-2». Углы вертикального наведения пушки составляют от -7° до +20°, боекомплект – 48 выстрелов. Дополнительное вооружение включает 60-мм миномет с осколочно-фугасными и осветительными боеприпасами, а также три пулемета калибра 7,62 мм с боекомплектом 10 ООО патронов. Башня оборудована электроприводом (управляется командиром или наводчиком). Современная система управления огнем с лазерным дальномером позволяет поражать движущиеся цели. Панорамный прицел командира сопряжен с комбинированным (дневной/ ночной) прицелом наводчика.

Танк оборудован такой же системой защиты от ОМП, как и предыдущие модели, но с новым фильтром и системой кондиционирования воздуха.

«Ястреб»

В отличие от Мк 1 и Мк 2, модификация «Меркава» Мк 3 «Баз» («Ястреб») имеет модульное бронирование корпуса и башни. Дополнительная защита достигается за счет больших углов наклона броневых листов.

В этой модификации применена система автоматического сопровождения цели, которая удерживает линию прицеливания с помощью телевизионной (днем) или инфракрасной (ночью) камер слежения.

Система способна уверенно сопровождать даже такие скоростные цели, как низколетящие вертолеты, причем с выделением целей на фоне поверхности. По бортам башни установлены дымовые гранатометы, а также излучатели системы подавления (аналогична системе «Штора-1» российских танков), которые предназначены для увода с траектории управляемых противотанковых снарядов и ракет.

Основной боевой танк «тип 90»

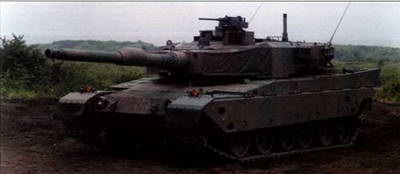

По своей компоновке и внешнему виду японский «тип 90» весьма напоминает немецкий танк «Леопард-2». Обе модели вооружены 120-мм гладкоствольной пушкой фирмы «Рейнметалл».

В настоящее время Силы самообороны Японии имеют на вооружении современную боевую технику и вооружение. Одним из таких образцов является танк «тип 90» с композитной броневой защитой корпуса и башни. Работы по созданию этого ОБТ начались в 1977 году, на вооружение танк был принят в 1990-м. К концу 1999 года в войска поступили 172 танка «тип 90», однако серийное производство продолжалось с темпом примерно 17 машин в год. «Тип 90» вооружен такой же 120-мм гладкоствольной пушкой фирмы «Рейнме– талл», что и немецкий ОБТ «Леопард-2», а также американский М1А1/М1А2 (орудие танка «Абраме» немного модифицировано). Применяются бронебойные, подкалиберные и осколочно– фугасные боеприпасы.

Особенности ОБТ «тип 90»

Применение автомата заряжания позволило сократить экипаж танка до трех человек. Система управления огнем сопряжена с ИК-лазер– ным дальномером и теплови– зионным прицелом. Система стабилизации пушки обеспечивает возможность ведения прицельного огня с хода, в том числе по движущимся целям. Танк оснащен системой защиты от ОМП. При необходимости машина может оборудоваться навесным минным тралом, бульдозерным отвалом и краном с лебедкой. На шасси машины создан танковый мостоуклад– чик «тип 91».

Основные боевые танки К1 и К1А1

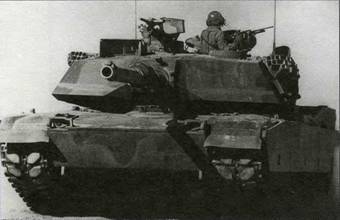

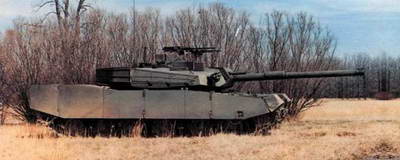

Вверху. По своей компоновке К1А1 напоминает американский М1 «Абраме», однако оснащен дизельным двигателем. По своих характеристикам этот корейский ОБТ входит в число лучших современных танков мира.

На протяжении нескольких десятилетий Республика Корея в оснащении своих вооруженных сил полагалась на поставки из США. Однако в связи с резким развитием национальной промышленности в 1970-х годах стали стремительно развиваться и оборон ные отрасли. Одним из первых значимых проектов того времени стал танк собственной разработки ROKIT (Republic of Korea Indigenous Tank), который получил известность как ОБТ К1.

Внешний вид танка дает основание полагать, что конструкторы взяли за основу американский танк М1 «Абраме», несколько адаптировав модель в соответствии с местными условиями. В первую очередь это касалось требований командования создать боевую машину, обладающую высокой маневренностью и способную действовать на всех типах характерной для Кореи местности – в джунглях и на рисовых полях, в горно-лесистых, болотистых и каменистых районах. Экипаж танка состоит из четырех человек – командира, механика-водителя, наводчика и заряжающего. К1 оснащен дизельной силовой установкой мощностью 895 кВт (1200 л. е.). Вооружение включает 105-мм пушку, 7,62-мм спаренный пулемет, а также два турельных пулемета, установленных сверху башни, – 12,7-мм командира и 7,62-мм заряжающего.

К1 на вооружении

Танки К1 состоят на вооружении южнокорейской армии с 1986 года. На шасси базовой модели были созданы БРЭМ и танковый мостоукладчик. В 1997 году завершились испытания новой модификации – К1А1, которая в том же году была принята на вооружение. Она вооружена 120-мм гладкоствольной пушкой, аналогичной орудиям американского М1А2 и немецкого «Леопард-2». Кроме того, танк К1А1 оснащен новым баллистическим вычислителем и системой управления огнем собственной разработки, сопряженной с теплови– зионными приборами, ТВ-камерой и лазерным дальномером.

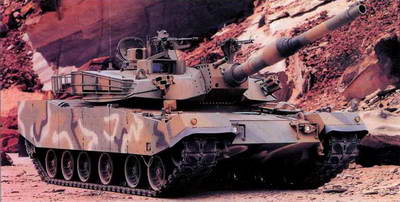

Вверху. На этой фотографии отчетливо видна схожесть конфигурации К1А1 с М1 «Абраме». Тем не менее корейский танк разработан с учетом местных особенностей.

Справа. Первые серийные К1 были вооружены американским вариантом английской 105-мм пушки 17. Танк по своим боевым возможностям превосходит аналоги, состоящие на вооружении китайской или северокорейской армий.

Основной боевой танк «Челленджер-2»

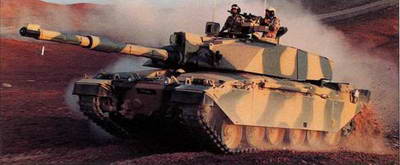

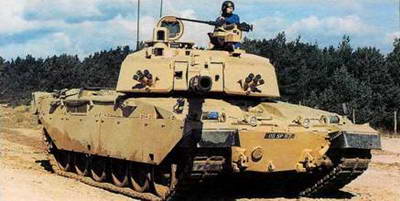

Вверху. Оман является пока единственной страной, закупившей танки «Челленджер-2». Последние из 38 заказанных танков этого типа были переданы в конце 2000 года и поступили на вооружение 1 -го танкового полка.

Танк «Челленджер» был создан на базе усовершенствованной модели ОБТ «Чифтен», которая разрабатывалась по заказу шаха Ирана в 1970-х годах и известна как «Шир-2». Машина отличается высокой степенью броневой защиты. Кроме того, танк довольно скоростной и маневренный.

Броня «чобхэм»

«Челленджер» стал одним из первых в мире танков, оснащенных многослойной броней, повышающей защищенность машины от бронебойных снарядов и боеприпасов кумулятивного действия. На Западе такая броня получила название «чобхэм». Танк вооружен такой же 120-мм нарезной пушкой, что и «Чифтен». Это весьма мощное орудие, но из-за проблем с системой управления огнем на ежегодных соревнованиях танковых экипажей из разных стран НАТО танк «Челленджер» неизменно занимал последнее место, что вынудило британское командование отказаться от участия в этих состязаниях. В начале 1990-х годов проблемы были решены, и танки «Челленджер-2» получили высокую оценку командования в ходе операции «Буря в пустыне». В ходе операции англичане не потеряли ни одной машины этого типа.

«Челленджер-2»

В 1980-х годах фирма «Вик– керс» приступила к разработке усовершенствованной модели танка «Челленджер». Официально ОБТ «Челленджер-2» был принят на вооружение 16 мая 1994 года, однако еще в июне 1991 года командование сухопутных войск заказало 127 таких машин. Они были поставлены в войска с 1993 по 1994 год, после чего поступил заказ на производство еще 259 танков.

Несмотря на внешнюю схожесть с базовой моделью, ОБТ «Челленджер-2» является по существу новой машиной – только в конструкцию корпуса было внесено более 150 изменений. Башня изготовлена с использованием брони «чобхэм» второго поколения и также претерпела значительные изменения. Основное вооружение – 120-мм нарезная пушка L30A1 с хромированным каналом ствола, что повышает точность стрельбы и уменьшает износ. В боекомплект помимо стандартных танковых боеприпасов НАТО включили подкалиберные снаряды с сердечником из обедненного урана.

Цифровая система управления огнем

Танк оснащен цифровой системой управления огнем, у командира и наводчика имеются стабилизированные теп– ловизионные прицелы. Механик-водитель имеет приборы ночного видения с усилителем изображения. Планируется, что в английских сухопутных силах должно быть шесть танковых полков ОБТ «Челленджер-2», по 38 машин в каждом. На экспорт танки «Челленджер-2» поставлялись только в Оман (38 единиц). Специально для внешнего рынка была разработана модель «Челленджер-2Е», которая,судя по комплектации, ориентирована на ближневосточные страны. В начале 1999 года была проведена серия войсковых испытаний в условиях, максимально приближенных к боевым. По заключению специалистов, танк «Челленджер-2» полностью отвечает предъявляемым требованиям по своей надежности и боевым качествам.

Вверху. На снимке, сделанном в июне 2000 года, ОБТ «Челленджер-2» из состава 1-го шотландского королевского драгунского полка СВ Великобритании.

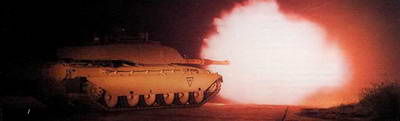

Внизу. В ходе 84-дневных огневых испытаний из 120-мм пушки танка «Челленджер-2» было выпущено 2850 снарядов.

Развитие советского танкостроения

ОБТ периода «холодной войны»

Эволюция советского танкостроения после 1945 года и до окончания «холодной войны» в конце 1980-х была отмечена созданием ряда весьма примечательных моделей. Характерными чертами советских танков стали низкий силуэт, каплевидная башня с небольшим отрицательным углом наведения пушки, мощная броневая защита, постепенно увеличивающийся калибр основного вооружения, внедрение современных систем управления огнем. Кроме того, советские конструкторы перешли от нарезных к гладкоствольным танковым пушкам, способным применять управляемые снаряды и ПТУР. На некоторых моделях были установлены газотурбинные двигатели.

Сточки зрения сегодняшних стандартов бронебойный снаряд 100-мм пушки танка Т-54 или Т-55 не отличается эффективностью, а кумулятивный – точностью стрельбы. Кроме того, заряжающему требовалось 15-20 секунд, чтобы извлечь стреляную гильзу и зарядить орудие, при этом пушку необходимо было «поднять» на довольно большой угол возвышения. На рисунке заряжающий изготовился к стрельбе из зенитного 12,7-мм пулемета, который устанавливался на большинстве модификаций Т-54 и Т-55.

Ночной прицел командира танка обеспечивал хорошую видимость ночью на дальности до 400 м, а прицел наводчика – до 800 м.

Лобовая броня башни имела толщину 203 мм, боковых стенок – 150 мм. Такая довольно мощная для машины массой 36 тонн броня в сочетании с низким силуэтом обеспечивала танкам Т-54 и Т-55 хорошую защиту.

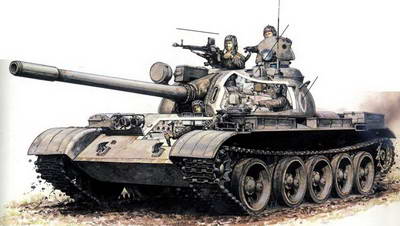

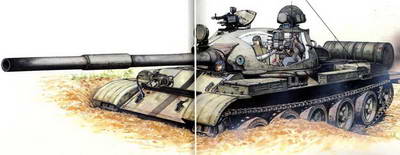

На этом рисунке показан Т-55 последней модификации. На нем установлен лазерный дальномер и система защиты от ОМП. Ходовая часть включает торсионную подвеску, по бортам имеются по пять опорных катков довольно большого диаметра, причем первый расположен на некотором удалении от остальных. Благодаря внедрению системы автоматического натяжения гусениц была решена проблема первых модификаций, когда при резком повороте на высокой скорости танки «теряли» гусеничные ленты.

Как и многие другие советские танки, Т-62 был оборудован системой термодымопуска – дизельное топливо впрыскивалось в выхлопные газы и образовывалось плотное облако дыма, которое могло достигать 400 м. Силовая установка могла работать в таком режиме до 10 минут. При сильном боковом ветре и попытке постановки дымовой завесы на стационарной позиции достигался обратный эффект – противник обнаруживал местоположение танка и мог вести по нему прицельный огонь (это не раз случалось во время арабо– израильской войны 1973 года). В корме танка видны дополнительные топливные бочки емкостью по 200 литров, благодаря им запас хода достигал 650 км.

Большое количество танков Т-62 состояло на вооружении армий стран Варшавского Договора и некоторых ближневосточных государств. Впоследствии в боевых дивизиях Советской Армии их последовательно заменили на Т-64, Т-72 и Т-80. В ходе арабо-израильской войны 1973 года выявились ряд существенных недостатков Т-62, в частности низкая скорострельность 115-мм пушки, недостаточная скорость поворота башни и малый отрицательный угол наведения пушки по вертикали.

115-мм пушка Т-62 уступает 120-мм танковым пушкам НАТО по дальности эффективного огня, однако превосходит их по точности стрельбы, особенно на дистанциях до 1500 м. Подкалиберный снаряд летит практически по прямой, поэтому нет необходимости поднимать орудие и высчитывать упреждение. В то же время система автоматического выброса стреляной гильзы не позволяет наводчику удерживать цель в перекрестии, и следующий выстрел можно произвести не ранее чем через 15 секунд. В бою это может дорого стоить экипажу Т-62.

Верхний броневой лист передней части корпуса Т-62 установлен под углом 58° и имеет толщину 97 мм. Толщина брони лобовой части башни составляет 79 мм, кормовой части башни – всего 49 мм.

Верхнее фото. В конструкции Т-64 были впервые применены новые решения. Автомат заряжания 125-мм пушки позволил . уменьшить экипаж до трех человек, танк имел комбинированную броню. Однако из-за высокой стоимости и проблем с подвеской и трансмиссией машина считалась не очень удачной.

Вверху. В корме этого Т-80 установлены дополнительные топливные емкости. Несмотря на некоторую схожесть с Т-64, новый танк имел более мощную броневую защиту, усовершенствованную ходовую часть, а вместо силовой установки Т-64 мощностью 559 кВт (750 л. с.) в Т-80 установили газотурбинный двигатель мощностью 746 кВт (1000л. е.).

Чешский танк T-72CZ представляет собой модернизированный Т-72М1 с израильским двигателем NIMDA, разработанным на базе английского дизеля «Перкинс» CV-12 1000. Кроме того, установлена итальянская система управления огнем.

Советские боевые танки от Т-34 к Т-80

К 1943 году в СССР был прекращен выпуск легких танков. Это было сделано для того, чтобы сконцентрировать усилия промышленности на производстве средних и тяжелых танков, а также самоходных артиллерийских установок. Последние обычно имели шасси от средних или тяжелых танков и отличались мощным вооружением и бронированием.

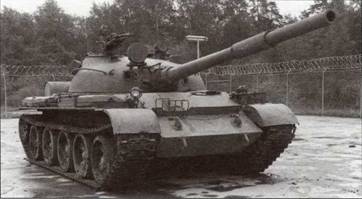

Справа. Т-62 со 115-мм гладкоствольной пушкой участвовали в арабо-израильской войне 1973 года. Этот танк в 1980-х годах использовался в учебных целях американскими войсками, дислоцированными в ФРГ.

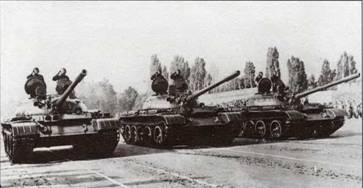

Ниже. Т-54 сухопутных войск Румынии. В СССР было построено около 50 000 таких танков, они производились также в Китае, Польше и Чехословакии.

Лучшим советским танком периода Второй мировой войны считается Т-34. Базовая модель, принятая на вооружение в 1941 году, была вооружена 76,2-мм пушкой, в 1943 году появилась модификация Т-34/85 с орудием калибра 85 мм. В 1945 году началось массовое производство танков Т-44 с башней от Т-34/85, смонтированной на совершенно новом шасси. Результатом дальнейшего развития Т-44 стал средний танк Т-54, который имел литую башню новой формы со 100-мм пушкой. Прототип Т-54 был построен в 1946 году, но по ряду причин серийное производство началось лишь в 1950-м. Следующей моделью стал Т-55. В период с 1958 по 1979 год было выпущено примерно 27 000 таких машин. Т-55 имел башню новой формы, в которой устанавливалась усовершенствованная 100-мм нарезная пушка. Танк оснащался системой защиты от ОМП и более мощным двигателем. В 1960 -1970-х годах Т-55 неоднократно проходил модернизацию. Так, за счет установки лазерного дальномера существенно увеличилась вероятность поражения цели первым выстрелом. В последних модификациях была усилена броневая защита и установлена компьютеризированная всепогодная система управления огнем. Некоторые Т-55 были способны запускать ПТУР из штатного орудия. К моменту принятия на вооружение американской армии танков серии М60 со 105-мм пушкой в СССР завершались испытания нового танка с гладкоствольным орудием калибра 115 мм. В 1962 году началось серийное производство Т-62. Эти танки выпускались большими партиями, в том числе на экспорт. Как и Т-55, Т-62 постоянно модернизировался – усиливалась броня, были установлены новые системы управления огнем, пушка могла применять противотанковые ракеты с лазерным наведением.

Появление Т-64 знаменовало новый этап в развитии советского танкостроения. Этот танк оснащался компактной дизельной силовой установкой, внедрение автомата заряжания позволило уменьшить экипаж боевой машины до трех человек. Впервые была применена многослойная броня, заметно повысившая защиту от кумулятивных боеприпасов. Прототип Т-64 был создан в 1960 году. Несмотря на то что конструкция была не лишена недостатков, было построено около 10 000 таких танков, которые поступили на вооружение Советской Армии. Первые серийные Т-64 были вооружены 115-мм пушкой, но вскоре от нее отказались в пользу более мощного гладкоствольного орудия калибра 125 мм. Т-64 также постоянно модернизировался. Производство Т-72 началось в 1972 году. Танк имел усиленную броню в лобовой части корпуса и башни. В отличие от Т-64, танки Т-72 массово поставлялись на экспорт, в некоторых странах было организовано их лицензионное производство.

В Т-80 вместо дизельной силовой установки установили газотурбинную. В башне новой формы была установлена 125-мм пушка с автоматом заряжания. Машина была принята на вооружение в 1976 году. На Украине было организовано производство Т-80 с дизельным двигателем под обозначением Т-80УД.

Слева. Общим недостатком всех советских танков является малый отрицательный угол вертикального наведения орудия. Это крайне ограничивает возможность ведения огня по целям, расположенным ниже танка.

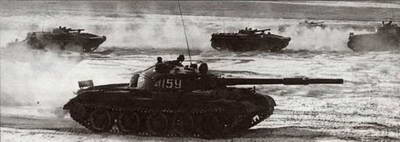

Внизу. Советской доктриной предусматривалось массированное применение танков во взаимодействии с БМП. На фото Т-62 и БМП-1 отрабатывают наступательные действия в ходе маневров.
