Ml «Абрамс»

Танк «Абрамс» является наследником американских гусеничных боевых машин периода Второй мировой войны, таких как «Шерман». Однако танкисты того времени не могли даже мечтать о таких возможностях, которыми обладает «Абрамс». Благодаря своей совершенной начинке этот танк способен поражать цель на большой дальности первым выстрелом с хода, даже если при этом ему приходится двигаться по сильно пересеченной местности.

Спаренный пулемет FN MAG является одним из лучших, что были созданы в мире за последние полвека. Он предназначен для поражения живой силы противника и других целей, по которым нецелесообразно применять основное вооружение.

Во вращающейся на 360° командирской башенке установлен довольно эффективный 7,62-мм пулемет с углом возвышения до +65°, что позволяет использовать его не только против живой силы противника, но и по воздушным целям.

Первые серийные М1 были вооружены 105-мм пушкой с боекомплектом 44 снаряда. В последующем танки «Абрамс» стали вооружать орудием калибра 120 мм с боекомплектом 34 снаряда. Несмотря на уменьшения количества снарядов, огневая мощь возросла за счет большего калибра и повышенной точности стрельбы (благодаря новой системе управления огнем). Снаряды размещаются в боеукладке в кормовой части башни, отделенной от боевого отделения бронированной дверцей. Каждый выстрел хранится в индивидуальной укупорке, что повышает безопасность. В случае, если при прямом попадании в боеукладку боеприпасы все же сдетонируют, энергия взрыва направляется вверх, где наименьшая толщина защиты. Тем самым обеспечивается безопасность экипажа.

Броня

Вскоре после того как в Великобритании создали многослойную броню, существенно повышающую защиту от кумулятивных боеприпасов, примеру английских специалистов последовали танкостроители США, Франции и ФРГ. Состав многослойного бронирования держится в секрете, однако известно, что применены такие материалы, как сталь, особо прочные пластики и керамика. Стальной слой придает прочность, слой из кевлара – вязкость. Керамический слой отличается высокой жаропрочностью и не плавится даже при очень высокой температуре (аналогичные материалы используются в высокотемпературной зоне двигателей). В броне «чобхэм» имеется также изолирующий воздушный слой, заключенный между двумя слоями стали. В бронировании американских танков М1А2 для повышения прочности применен также слой из обедненного урана.

В базовой модели М1 и следующих модификациях М1А1 и М1А2 применены различные силовые установки. Вместо дизельного двигателя стали устанавливать газотурбинный, который отличается меньшей массой, простотой обслуживания и надежностью даже в самых неблагоприятных условиях эксплуатации. В то же время такая силовая установка имеет повышенный расход топлива, поэтому не многие страны решились принять на вооружение танки с газотурбинными двигателями. Двигатель AGT-1500 может работать на дизельном топливе, специальном керосине, а в случае необходимости – и на бензине.

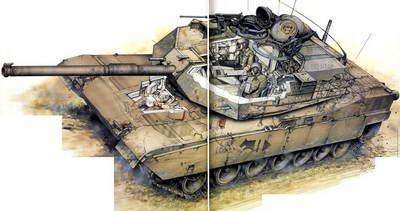

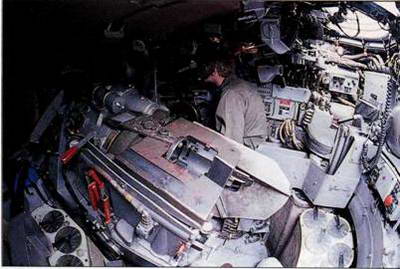

Внизу. В башне расположены три из четырех членов экипажа танка. Слева от казенной части орудия находится место командира, справа – заряжающего и впереди него – наводчика. Сиденье наводчика специальное, позволяющее неотрывно наблюдать за целью в прицел вне зависимости от колебаний, тряски и вибрации корпуса при движении по неровной местности.

СОВРЕМЕННЫЕ ГУСЕНИЧНЫЕ БОЕВЫЕ МАШИНЫ ПЕХОТЫ

Боевая машина пехоты АМХ– 10Р

Боевая машина пехоты АМХ– 10Р оснащена двухместной башней с электромеханическим приводом, 20-мм пушкой и 7,62-мм пулеметом. Модификация АМХ– 10Р 25 вооружена более мощной 25-мм пушкой.

Боевая машина пехоты АМХ-10Р была создана в середине 1960-х годов компанией Atelier de Construction d'lssy-les Moulineaux для замены БМП AMX-VCI. С1972 года машины производились на заводе в г. Роан, где выпускались танки АМХ-30 и БРМ AMX-10RC. Последние, несмотря на то что были колесными, имели ряд общих узлов и агрегатов моторно– трансмиссионной группы с АМХ-10Р. С1973 по 1994 год было выпущено более 1800 БМП АМХ-10Р для сухопутных войск Греции, Индонезии, Ирака, Катара, ОАЭ, Саудовской Аравии, Сингапура и Франции.

Сварной корпус АМХ-10Р выполнен из алюминиевого сплава и имеет традиционную компоновку, при которой отделение управления расположено в носовой части слева, моторно-трансмиссионное – справа, двухместная башня в средней, а десантное отделение – в кормовой части машины. Посадка в машину и спешивание восьми пехотинцев производятся через большую кормовую аппарель с электромеханическим приводом. В крыше десантного отделения размещены два больших люка. Для ведения огня десантом не выходя из машины используются эти люки и две амбразуры в кормовой аппарели. Во вращающейся башне с электромеханическим приводом установлены 20-мм пушка, которая может вести огонь осколочными и бронебойными снарядами, и спаренный с ней 7,62-мм пулемет.

В задней части крыши корпуса смонтированы два сдвоенных блока дымовых гранатометов. Углы наведения оружия в вертикальной плоскости составляют от -8° до +50°. Боекомплект составляет 800 снарядов для пушки и 2000 патронов для пулемета. Машина плавающая, движение на плаву осуществляется с помощью двух водометов, размещенных в корме корпуса по бокам от аппарели. Для защиты от оружия массового поражения в машине установлена ФВУ. Рабочие места командира, наводчика и водителя оснащены приборами ночного видения. На базе АМХ-10Р выпускаются следующие модификации: санитарная, учебная, ремонтная машина АМХ-10 ЕСН с краном для замены двигателей, самоходный противотанковый комплекс с четырьмя готовыми к пуску ракетами НОТ на двух пусковых установках (АМХ-10 НОТ), командно– штабная машина АМХ-10 РС ( машины артиллерийской разведки (AMX-10P RATAC) и передовых артиллерийских наблюдателей (АМХ-10 VAO, SAT, SAO и SAF), тягач 120-мм миномета «Брандт» и 60 выстрелов к нему АМХ-10 TM, боевая машина морской пехоты АМХ-10 «Маринз» и боевая машина с тяжелым вооружением АМХ-10 РАС 90

Последняя принята на вооружение морской пехоты Индонезии и оснащена башней TS-90 компании GIAT с 90-мм пушкой (боекомплект 20 выстрелов) и спаренным с ней 7,62-мм пулеметом. Дополнительно может устанавливаться различное вооружение и оборудование, включая зенитный пулемет и систему управления огнем. За счет увеличения объема боевого отделения в помещении для десанта оставлены только четыре индивидуальных сиденья для стрелков. Амфибийные возможности машины увеличены, так как она в большей степени предназначена для движения по морю при высадке с десантных кораблей, чем для преодоления рек и озер. Индонезия закупила также некоторое количество БМП модификации АМХ-10 «Маринз», у которой вместо штатной двухместной башни над десантным отделением установлена одноместная башня с вынесенной установкой 12,7-мм пулемета М2НВ.

АМХ-10Р, несмотря на возраст, является довольно эффективной боевой машиной пехоты, но ее эффективность значительно возрастает при оснащении одноместной башней с 25-мм пушкой, которая способна поражать современные легкие бронированные цели на большом расстоянии.

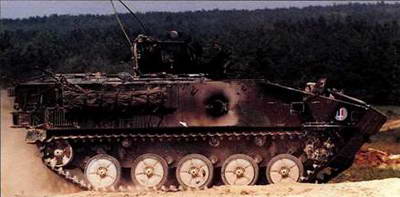

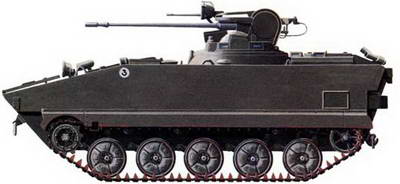

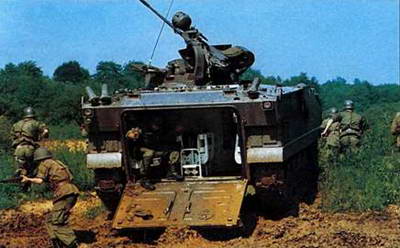

Французские пехотинцы покидают БМП АМХ– 10Р через кормовую аппарель. На базе АМХ– 10Р создано целое семейство машин, включающее командно-штабную, ремонтную и санитарную машины, самоходный ПТРК, тягач для миномета, машины артиллерийской разведки, передовых артиллерийских наблюдателей и с тяжелым вооружением.

Боевая машина пехоты «Мардер»

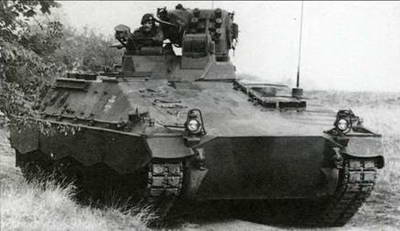

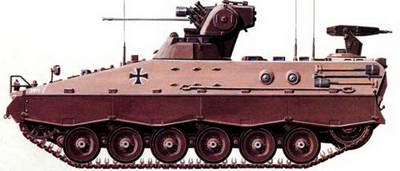

Вверху. Многие БМП «Мардер» в ходе модернизации были оснащены новыми приборами ночного видения пассивного типа и пусковыми установками для ПТУР «Милан». Также планировалось установить более мощную пушку для борьбы с современными легкими бронированными машинами, такими как российская БМП-2.

Когда в 1950-х годах в Германии возродились вооруженные силы, на вооружении сухопутных войск стояли боевые машины пехоты Shiitzenpan– zer 12-3 на базе швейцарского шасси, которые производились в Великобритании и Западной Германии. В это же время было принято решение о начале разработки целого семейства боевых машин на едином шасси. Первыми были созданы и поступили на вооружение Jagdpanzer Kanone с 90-мм пушкой и Jagdpanzer Rakete с противотанковыми управляемыми ракетами SS.12, которые позднее были заменены УР НОТ. По результатам интенсивных испытаний нескольких прототипов один из них был выбран для принятия на вооружение и получил название «Мардер» (Marder Shiitzenpanzer Neu М-1996) Основным подрядчиком была выбрана компания «Рейн– сталь», субподрядчиком – МаК (г. Киль). В настоящее время обе компании входят в состав концерна «Рейнметалл ландсистеМ3». Первые машины поступили в войска в конце 1970 года, а до окончания производства в 1975-м было построено 2136 машин. На экспорт они не поставлялись. На то время «Мардер» была самой эффективной боевой машиной пехоты на Западе, но и в настоящее время она остается на достаточно высоком уровне, если не считать высокую стоимость и сложность в обслуживании. «Мардер» имеет хорошую броневую защиту и высокую скорость движения по пересеченной местности, что позволяет этой БМП тесно взаимодействовать с танками «Леопард-1» и «Леопард-2» в общих боевых порядках.

В носовой части машины размещены рабочее место водителя (слева) и моторно-транс– миссионный отсек (справа). Позади водителя располагается один пехотинец. В центре машины расположена башня с электромеханическим приводом (в ней находятся командир и наводчик), а в кормовой части – десантное отделение, доступ в которое осуществляется через аппарель с гидравлическим приводом в кормовой части. По бортам десантного отделения имеются амбразуры для ведения огня из стрелкового оружия не покидая машины, над которыми установлены перископы.

На двухместной вращающейся башне находится лафет с 20-мм автоматической пушкой МК20 Rh202 и спаренным с ней 7,62-мм пулеметом MG3. Углы наведения оружия в вертикальной плоскости составляют от -17° до +65°. В конце XX века велись дискуссии о необходимости модернизации БМП «Мардер», которая в том числе могла бы включать и замену пушки более мощной и современной. Однако в конце концов было принято решение разработать новую машину. На большей части машин была проведена небольшая модернизация, в результате которой, в частности, на лафете справа от пушки была установлена пусковая установка противотанковых управляемых ракет «Милан» для борьбы с танками на дальности до 2000 м. В кормовой части корпуса на поворотной установке с дистанционным управлением смонтирован еще один 7,62-мм пулемет. На базе БМП «Мардер» созданы самоходная пусковая установка зенитных управляемых ракет «Роланд» (две ракеты в пусковой установке и восемь запасных) и машина с РЛС обнаружения целей на мачте с гидравлическим управлением, что увеличивает дальность обнаружения.

В ходе эксплуатации машина несколько раз подвергалась модернизации. Базовая модель имела индекс «Мардер» 1А1, далее следуют модификации «Мардер» 1А2 с тепловизионными системами наблюдения и «Мардер» 1АЗ с усиленной броневой защитой. Кроме того, существует ряд промежуточных модификаций, различающихся в основном составом радиооборудования, а также «Мардер» 1А5, отличающаяся от «Мардер» 1АЗ усиленной защитой от воздействия поражающих факторов разрыва мин.

«Мардер» все еще остается достаточно эффективной машиной, несмотря на устаревшие конструкцию и технологию изготовления. Рост эксплуатационных расходов и снижение потребности в них привели к началу разработки новой, более легкой и дешевой БМП.

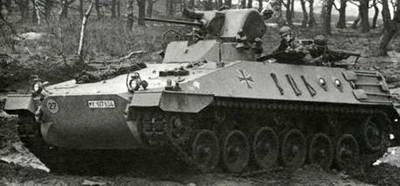

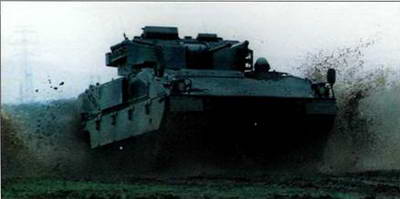

«Мардер»стала первой БМП стран западного мира. Она оснащена двухместной башней, на которой установлены 20-мм пушка и 7,62-мм пулемет. На экспорт эта машина не поставлялась.

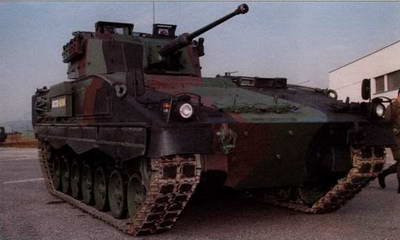

Боевая машина пехоты «Дардо»

БМП «Дардо» может быть вооружена двумя однотрубными пусковыми установками противотанковых ракет TOW, устанавливаемых по бортам башни, что дает ей возможность поражать танки на удалении до 3430 м.

В 1985 году компании «Отобреда» и IVECO получили контракт от сухопутных войск Италии на создание трех прототипов боевой машины пехоты, способной эффективно действовать в условиях современного боя. К 1988 году машины, получившие обозначение VCC-80, были готовы к испытаниям. Они были оснащены двухместной башней с 25-мм пушкой и спаренным с ней 7,62-мм пулеметом, а также системой управления огнем, аналогичной установленной на основном боевом танке «Ариете» и бронированной машине «Кентавр».

Тогда же было принято решение взять шасси VCC-80 за основу при создании новой БМП, обладающей большей огневой мощностью за счет установки на ней в дополнение к пушке и пулемету противотанкового ракетного комплекса TOW. В конце 1988 года консорциум IVECO– Oto получил заказ на 200 БМП «Дардо», в число которых входила базовая модель с двухместной башней (25-мм пушка и спаренный с ней 7,62-мм пулемет) и четыре специализированные версии машины (самоходные противотанковый ракетный комплекс и 120-мм миномет, командно-штабная и санитарная машины). Противотанковая версия имеет две однотрубные пусковые установки управляемых ракет TOW, расположенные побор– тно, и возможность установки системы управления огнем HITFIST компании «Галилео авионика» в качестве альтернативы комбинированному дневному и ночному прицелам фирмы «Коллсман», поставляемым в сухопутные войска Италии. Вариант с итальянской системой получил название «Дардо» HITFIST

Сварные корпус и башня «Дардо» выполнены из алюминиевой брони. Защита наиболее уязвимых мест корпуса и башни усилена стальными броневыми листами. В передней части корпуса слева расположено отделение управления, а справа – мо– торно-трансмиссионное отделение (дизельный двигатель IVECO мощностью 388 кВт/520 л. е.). Такой же двигатель установлен на бронированной машине «Кентавр». В средней части машины размещена башня ТС 25 компании «Отобреда» с электрическим приводом. Командир в ней размещается слева, а наводчик – справа, но при необходимости управлять башней сможет и один из них. Основным вооружением является 25-мм автоматическая пушка КВА швейцарской фирмы «Эрликон-Контравес», с которой спарен 7,62-мм пулемет MG 42/59. Углы наведения по вертикали стабилизированной в двух плоскостях пушки составляют от -10° до +60°. По бортам башни установлены две однотрубные пусковые установки противотанковых ракет TOW (углы наведения по вертикали от -7,5° до +30°) и два 80-мм четырехствольных дымовых гранатомета. В десантном отделении в кормовой части машины размещаются шесть пехотинцев. По два человека сидят вдоль бортов лицом вперед, еще двое – в середине отделения лицом к бортам. Доступ в отделение и спешивание осуществляются через кормовую аппарель со встроенной дверью. Для ведения огня из стрелкового оружия имеется пять амбразур со стеклоблоками. В крыше десантного отделения есть открывающийся назад люк, который используется также для заряжания пусковых установок TOW.

Торсионная подвеска машины с каждой стороны состоит из двойных опорных катков, трех поддерживающих катков, ведущего колеса впереди и направляющего сзади. Верхняя часть подвески прикрыта фальшбортом. В состав стандартного оборудования входят приборы ночного видения пассивного типа,системы кондиционирования воздуха, защиты от ОМП и пожаротушения, а также оборудование для преодолева– ния вброд водных преград глубиной до 1,5 м. На базе БМП «Дардо» может быть создано семейство машин различного назначения, включая самоходную зенитную установку, инженерную и командно-штабную машины. На БМП могут устанавливаться и другие башни, в частности двухместная Т 60/70А фирмы «Отобреда» с 60-мм пушкой, имеющей высокую начальную скорость полета снаряда, и башня HITFIST той же фирмы с 30-мм пушкой «Бушмастер-2».

Доступ пехотинцев в десантное отделение и их спешивание осуществляются через кормовую аппарель с электромеханическим приводом, в которой имеется небольшая дополнительная дверь.

Применение алюминиевых сплавов в конструкции «Дардо» позволило снизить боевой вес до минимума, но несколько уменьшило бронезащищенность машины. Для защиты наиболее уязвимых мест применяется навесная стальная броня.

Боевая машина пехоты ASCOD

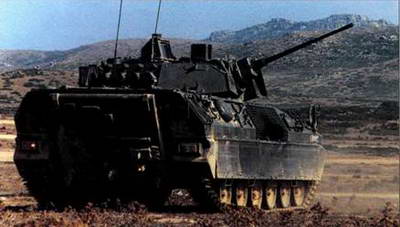

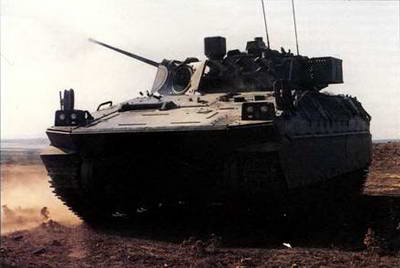

Вверху. БМП ASCOD может поставляться в разных вариантах комплектации, включающих один из двух двигателей и один из нескольких вариантов вооружения. Стандартным для всех вариантов остается расположение вращающейся башни в средней части машины с небольшим сдвигом вправо. Углы вертикальной наводки оружия составляют от – 10° до +50

Боевая машина пехоты ASCOD, прототип которой был создан в 1990 году, стала результатом совместной разработки австрийской компании «Штайр-Даймлер-Пух» и испанской «Санта-Барбара». Первые поставки этой машины были осуществлены компанией «Санта-Барбара» для сухопутных войск Испании, где они получили название «Пизарро». Первая партия составила 144 машины, в том числе 123 БМП и 21 командно– штабная машина. Всего же Испанией было заказано 463 машины, включая командно– штабные, санитарные, радиосвязные, инженерные, ремонтно-эвакуационные машины, самоходные минометы (81– и 120-мм), противотанковые ракетные комплексы, машины передовых артиллерийских наводчиков и со 105-мм противотанковыми пушками.

В мае 1999 года министерство обороны Австрии заключило контракт с компанией «Штайр-Даймлер-Пух» на поставку в 2002-2004 годах 112 БМП «Улан» для замены части гусеничных БТР 4К 4FA. Контрактом не предусмотрена поставка других вариантов машины, кроме базовой модели, которая дополнит в составе австрийской армии колесные БТР «Пандур». В конце 1999 года Таиланд заказал для своей морской пехоты 15 легких танков ASCOD 105, одну командно-штабную и одну ремонтно-эвакуаци– онную машины. Корпус и башня БМП ASCOD сварены из стальных броневых листов, которые обеспечивают защиту от 7,62-мм бронебойных пуль по всему периметру, за исключением лобовых листов, где предусмотрена защита от 14,5-мм боеприпасов. Возможна также установка дополнительного бронирования на лоб и борта башни, переднюю наклонную броневую плиту и борта корпуса.

В носовой части машины размещены место водителя (слева) и моторно-трансмисси– онный отсек (справа). Силовой установкой является германский дизельный двигатель с жидкостным охлаждением MTU 8V 183 ТЕ22 V90 мощностью 447 кВт (600 л. е.). БМП «Улан» оснащена дизельным двигателем MTU 8V-199 мощностью 529 кВт (710 л. е.). Силовая установка может быть снята с машины за 15 минут. В центральной части корпуса со сдвигом вправо установлена двухместная башня SP-30 с электрическим приводом. Основным вооружением является 30-мм пушка «Маузер-F» (боекомплект 200 готовых к стрельбе выстрелов и 202 в боеукладке). Слева от нее установлен спаренный с ней 7,62-мм пулемет MG3 (готовый к стрельбе боекомплект 700 патронов и 2200 в боеукладке).

В десантном отделении на индивидуальных складывающихся сиденьях размещаются восемь полностью экипированных пехотинцев (пять слева и трое справа). Доступ в отделение осуществляется через большую дверь с электромеханическим приводом в корме машины. Над левой частью отделения расположена башенка с перископами и открывающимся назад люком.

Подвеска торсионного типа состоит по каждому борту из семи опорных и трех поддерживающих катков, ведущего колеса впереди и направляющего сзади. В состав стандартного оборудования входят система автоматического пожаротушения мотор– но-трансмиссионного отделения, климатическая система на основе фильтровентиляционной установки с кондиционированием и отоплением воздуха, а также приборы ночного видения пассивного типа для водителя.

Справа. Основным вооружением БМП ASCOD является 30-мм стабилизированная в двух плоскостях пушка «Маузер-F», наведение которой осуществляется с помощью комбинированного прицела фирмы «Коллсман» (оптический и И К прицелы), электронного баллистического вычислителя и лазерного дальномера.

Стандартная БМП ASCOD с 30-мм пушкой. На базе создан легкий танк со 105-мм пушкой в башне другого типа.

Боевая машина пехоты CV 90

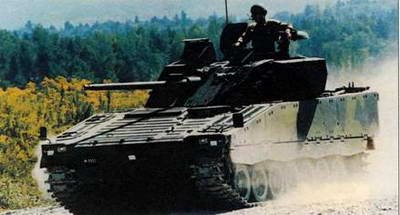

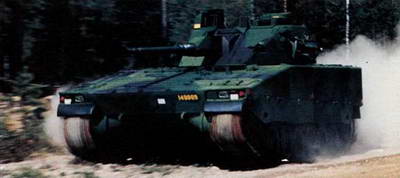

Вверху. Боевая машина пехоты CV 9040, состоящая на вооружении шведской армии, представляет собой классическую БМП настоящего времени во всем, за исключением калибра основного вооружения, который превосходит аналогичную характеристику большинства других современных БМП. Эта 40-мм пушка компании «Бофорс» имеет углы вертикальной наводки от -8° до +35°. Боекомплект пушки составляет 238 выстрелов, а 7,62-мм спаренного с ней пулемета – 3000.

В течение многих лет основным бронетранспортером шведских сухопутных войск был Pbv 302 фирмы «Хегглунд унд Зонер», оснащенный одноместной башней с ручным приводом и 20-мм пушкой. Министерство обороны Швеции разработало требования к боевой машине пехоты, которая дополнила бы Pbv 302 в боевых порядках. Контракт на ее разработку был выдан небольшой фирме «НВ Утвек– линг», которая привлекла к работе в качестве субподрядчиков компании «Хегглундз викл» (ходовая часть) и «Бофорс» (башня и вооружение, окончательная сборка). После испытаний прототипов был заключен контракт на поставку этих машин шведской армии (первая поступила в 1993 году). К 2002 году было построено почти 700 машин разных модификаций. Базовая модификация CV 9040 оснащена двухместной башней с 40-мм пушкой 40/ 70В компании «Бофорс дифенс», которая заряжается с казенной части и имеет систему выброса пустых гильз через крышу.

Пушка 40/70В представляет собой модификацию знаменитой 40-мм зенитной пушки L/70 и может вести огонь различными типами боеприпасов, включая бронебойные подкалиберные оперенные снаряды с отделяющимся поддоном, трассирующие и фугасные. С пушкой спарен 7,62-мм пулемет М/39. Цифровая система управления обеспечивает ведение огня в дневное и ночное время. Также на машине установлены французские гранатометы фирмы «Галикс», применяющие гранаты различных типов, в том числе дымовые. Экипаж состоит из водителя, командира и наводчика. В десантном отделении в кормовой части машины размещаются восемь полностью экипированных пехотинцев (по четыре человека вдоль бортов лицом внутрь). Доступ в отделение и спешивание осуществляются через кормовую аппарель. На вооружении шведской армии состоят машины, созданные на базе БМП CV 9040, в том числе командно-штабная CV 90 FCV, разведывательная CV 90 FOV и ремонтно– эвакуационная CV 90 ARV машины, а также самоходная зенитная установка TriAD с башней от CV 9040, на которой установлен обтекатель антенны РЛС «Тейлс».

В течение нескольких лет все состоящие на вооружении БМП прошли несколько этапов модернизации и получили обозначение CV 9040А или CV 9040В. В ходе последних этапов модернизации было усилено бронирование корпуса и башни. Большая работа была проведена также по усилению днища корпуса для защиты от воздействия взрывов противотанковых мин, что особенно было важно при проведении миротворческих операций на Балканах. В будущем шведская армия планирует приобрести еще одну версию CV 90, оснащенную башней с двумя спаренными 120-мм минометами (AMOS – Advanced MOrtar System), которая уже демонстрировалась на ряде других шасси, колесных и гусеничных.

По собственной инициативе компания «Хегглундз викл», которая в конце 2002 года стала называться «Элвис хегглундз», разработала БМП CV 9030 с использованием шасси CV 9040 и башни собственной разработки, вооруженной американской 30-мм пушкой компании «АТК ган систеМ3». Первым покупателем этой машины стала Норвегия, которая приобрела 104 CV 9030. Модифицированный CV 9030 с 30– или 40-мм пушкой Мк 44 компании «Боинг» был закуплен Финляндией (57 машин CV 9030FIN) и Швейцарией (186 CV 9030СН). «Элвис хегглундз» разработала также легкий танк CV 90120-Т для экспортных поставок. Он представляет собой значительно модернизированное шасси от CV 90 с трехместной башней, вооруженной 120-мм гладкоствольной пушкой с дульным тормозом швейцарской фирмы «RUAG лэнд систеМ3». Кроме того, на машине установлена цифровая система управления огнем, позволяющая наводить пушку на цели и поражать их в движении и в статическом положении. Пушка может вести огонь всеми танковыми 120-мм боеприпасами стандартов НАТО.

Справа. Спешивание пехотинцев с БМП CV 9030 в ходе учений. Оно производится через большую открывающуюся вправо дверь в корме машины.

Двухместная, вращающаяся на 360°, башня БМП CV 9030 имеет электрический привод. Машина оснащена также универсальной системой управления огнем компании «Цельсиус тек электронике», которая обеспечивает ведение огня как по наземным, так и по воздушным целям. Система стабилизации оружия отсутствует.
