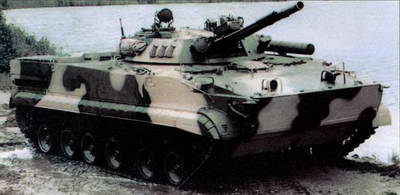

Боевая машина пехоты БМП-3

БМП-З хорошо вооружена. Только в башне установлены 100-мм орудие, 30-мм пушка и 7,62-мм пулемет. Боекомплект составляет 40 выстрелов (в том числе 22 – в конвейере механизма заряжания) и 8 противотанковых управляемых ракет к орудию, 500 снарядов к пушке и 6000 патронов для пулеметов.

БМП-3 была разработана и выпускается Курганским машиностроительным заводом, где строились также БМП-1 и БМП-2. Производство БМП-3 началось в 1989 году, а первое появление на публике произошло в 2000-м. По оценкам, с тех пор было построено около 1 000 таких машин. Планировалось, что они заменят все состоящие на вооружении Российской Армии БМП-2, но в связи с недостаточным финансированием их было поставлено только 200-300 единиц. БМП-3 поставляется также на экспорт. В последние годы она стала самой продаваемой российской БМП – почти 600 машин было продано Кипру, Кувейту, Объединенным Арабским Эмиратам и Южной Корее.

БМП-3 является самой мощной по вооружению боевой машиной пехоты в мире. Она оснащена двухместной башней, в которой установлены 100-мм орудие, а также спаренные с ним 30-мм пушка и 7,62-мм пулемет. Система управления огнем позволяет вести огонь в любое время суток, в движении и в статическом положении, и поражать цели с высоким процентом попадания с первого выстрела. Из 100-мм нарезного орудия огонь может вестись как обычными снарядами различных типов, так и управляемыми ракетами с лазерным наведением 9М117 (по натовской классификации АТ-10 Stabber) на дальность 5000 м и дальше.

Первоначально эти ракеты оснащались кумулятивной головной частью, которая, по заявлениям разработчиков, могла пробивать обычную стальную броню толщиной более 650 мм. Позднее их стали оснащать кумулятивной головной частью тандемного типа для поражения танков с динамической защитой. Место механика-водителя находится в середине носовой части корпуса, слева и справа от него размещены два места для стрелков, оснащенные 7,62-мм пулеметами. Остальной десант размещается между боевым и моторно– трансмиссионным отделениями – два сиденья находятся у бортов сразу за башней, еще пять – перед моторной перегородкой в один ряд. Выход из машины осуществляется через два прохода, устроенных над силовым блоком, и две кормовые двери.

В каждом борту имеется по две шаровые опоры, предназначенные для стрельбы из автоматов. Еще одна такая опора установлена в левой кормовой двери. Движение БМП-3 на плаву обеспечивают два водомета. Перед спуском в воду выдвигается водоотражающий щиток и включаются водооткачиваю– щие насосы. Для морской пехоты разработана специальная версия машины – БМП-ЗФ. В состав стандартного оборудования входят система защиты от ОМП и приборы ночного видения для командира, наводчика и водителя. Для повышения боевых возможностей может устанавливаться тепло– визионное оборудование. Защищенность машины может быть повышена путем установки динамической зашиты или комплекса активной защиты «Арена».

На базе БМП-3 разработано целое семейство машин различного назначения, хотя большинство из них в силу недостаточного финансирования созданы только в прототипах.

Произведено небольшое количество ремонтно-эвакуационных машин БРЭМ-Л, самоходных противотанковых ракетных комплексов «Корнет» и «Хризантема». Самоходный 120-мм миномет 2С31 «Вена» существует только в прототипе. Разведывательная машина БРМ-3 «Рысь» оснащена специализированным комплексом оптоэлектроники для ведения разведки в любое время суток при любых погодных условиях. Командно-штабная машина имеет обозначение БМП-ЗК. Для подготовки водителей используется специальная машина со снятой башней. Поступали предложения оснастить шасси БМП-3 западногерманской башней «Уайлдкэт», на которую могут устанавливаться в различной комбинации 30-мм зенитные пушки и зенитные управляемые ракеты.

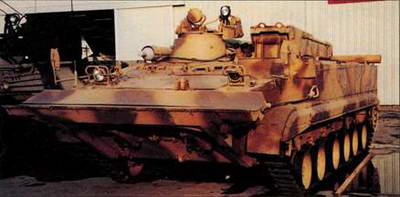

На базе БМП-3 разработано целое семейство машин различного назначения, в том числе ремонтно-эвакуационная машина БРЭМ-Л, оснащенная бульдозерным отвалом, лебедкой, краном с телескопической стрелой, площадкой для перевозки грузов и другим различным специализированным оборудованием.

Боевая машина пехоты «Уорриер»

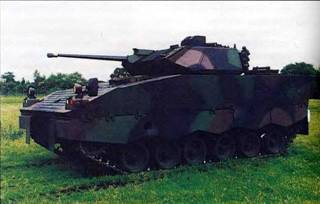

«Уорриер-2000» разрабатывалась для швейцарской армии, которая, в конечном счете, выбрала БМП CV 9030СН шведской компании «Хегглундз». Двухместная башня оснащена 30-мм пушкой «Бушмастер».

В конце 1960 – начале 1970-х годов вооруженные силы Великобритании провели ряд исследований, направленных на разработку концепции создания новой машины для замены БТР FV432. В конце 1970-х годов основным подрядчиком была выбрана фирма «GKN Сэнки» (в настоящее время «Элвис виклз») и ей поручили разработать новую машину, которая получила обозначение MCV-80 (Mechanised Combat Vehicle 80)

После интенсивных испытаний прототипов началось производство MCV-80, и до 1995 года было построено 789 машин.

Базовая модификация «Уор– риера» имеет индекс FV510 и оснащена двухместной башней компании «Виккерс дифенс систеМ3», вооруженной 30-мм пушкой «Рарден» и спаренным с ней 7,62-мм пулеметом. Машина, экипаж которой состоит из трех человек (командир, наводчик и водитель), может перевозить семь полностью экипированных пехотинцев. Доступ десанта в машину, оснащенную системой защиты от ОМП, и спешивание производятся через широкую кормовую дверь. Базовая модификация БМП «Уорриер» послужила основой для создания командно– штабной (FV511), ремонтной (FV512) и эвакуационной (FV513) машин, самоходного противотанкового комплекса (FV516), а также машин артиллерийских наблюдателей (FV514) и подвижных артиллерийских командных пунктов (FV515) Испытания машины проводились в различных климатических условиях, однако только Кувейт в 1993 году заказал 254 БМП «Дезерт уорриер», которые отличались от поставленных в британскую армию более высокими стандартами исполнения и были оснащены двухместной башней американской компании «Делко ди– фенс» с 25-мм пушкой М242 компании «АТК ган систеМ3» и спаренным с ней 7,62-мм пулеметом. По бортам башни размещены пусковые установки противотанковых управляемых ракет TOW, управление которыми осуществляется с помощью системы, включающей дневной и тепловизион– ный прицелы.

Компанией «Элвис» разработан усовершенствованный вариант машины – «Уорриер– 2000», который предполагается поставлять на экспорт. Он оснащен новой двухместной башней с 30-мм пушкой, имеющей три режима стрельбы.

Бронетранспортер «Стормер»

С использованием шасси БТР «Стормер» созданы различные специализированные машины, в том числе этот подвижный командный пункт сухопутных войск Индонезии.

Свое начало бронетранспортер «Стормер» компании «Элвис виклз» берет в 1975 году, когда научно-исследовательский институт по раз работке и исследованию боевых машин (FVROE – Fighting Vehicle Research and Development Establishment) разработал прототип маши ны, получившей обозначение FV4333. При создании этой машины использовались элементы моторно-трансмисси– онной группы гусеничной бронированной разведывательной машины «Скорпион» компании «Элвис». Корпус бронированной машины «Стормер» был длиннее и шире, чем у «Скорпиона», и, соответственно, имел больший объем, поэтому «Стормер» можно было использовать для решения широкого круга задач.

Впоследствии машина и права на ее продажу были выкуплены компанией «Элвис виклз», которая на ее основе создала семейство легких бронированных гусеничных машин, от бронетранспортера до легкого танка. Крупнейшим пользователем машин этого семейства является британская армия. На ее вооружении находятся инженерная машина с американской системой постановки мин «Вулкан», самоходная пусковая установка управляемых ракет «Старстрик» и машина разведки наземных целей для этих ракет. Первые экспортные машины поступили в Малайзию, в том числе две модификации БТР (одна с 20-мм пушкой в одноместной башне, другая с пулеметами). Оман закупил командно-штабные машины «Стормер» для своих танковых полков с танками «Чел– ленджер-2». Индонезия приобрела большое количество различных вариантов «Стормера», в том числе бронетранспортеры, командно– штабные, санитарные и ремонтно-эвакуационные машины, а также мостоук– ладчики со складными мостами.

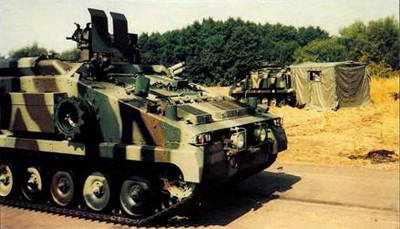

Совместно с компанией «Элайант текносистемз волкано» разработана новая машина-миноукладчик – «Шилдер»

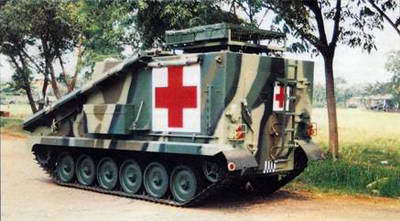

«Стормер» может быть приспособлен к специфическим требованиям заказчика. Эта санитарная машина с увеличенной высотой корпуса состоит на вооружении сухопутных войск Индонезии.

Боевая машина М2 «Брэдли»

Весной 1972 года американская компания, которая сейчас называется «Юнайтед дифенс граунд систеМ3 дивижн», получила контракт на разработку новой боевой машины пехоты, удовлетворяющей требованиям министерства обороны США и призванной заменить бронетранспортеры серии М113.

В результате были созданы две машины – боевая машина пехоты М2 «Брэдли» и бронированная разведывательная машина М3 «Брэдли». БМП может перевозить семь полностью экипированных пехотинцев, а БРМ имеет меньшую вместимость и предназначена для ведения разведки и наблюдения. Обе машины могут транспортироваться по земле, воздуху и воде. М2 и М3 оснащены одной и той же двухместной башней компании «АТК ган систеМ3» со стабилизированной 25-мм пушкой М242 и спаренным с ней 7,62-мм пулеметом. С левой стороны башни установлены две пусковые установки противотанковых ракет TOW компании «Рейтеон систеМ3». Машины оснащены современной комбинированной (дневная и ночная) системой управления огнем. С1981 по 1995 год было построено около 6800 «Брэдли».

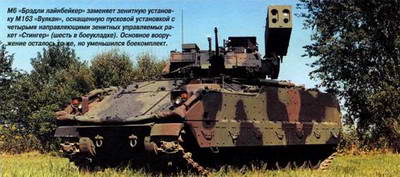

К настоящему времени проведено три этапа модернизации «Брэдли» (до стандартов А1, А2 и A3), в ходе последней машина была оснащена динамической защитой, командирским тепловизион– ным прибором наблюдения, усовершенствованными двигателем и трансмиссией. Гусеничное шасси БМП стало основой при создании реактивной системы залпового огня MLRS. Наиболее специализированными вариантами машин семейства «Брэдли» являются бронированная машина огневой поддержки М7 FIST (Fire Support Team) и Мб «Брэдли лайнбейкер», оснащенная пусковой установкой (четыре направляющие) зенитных управляемых ракет «Стингер» вместо пусковой установки (две направляющие) противотанковых ракет TOW.

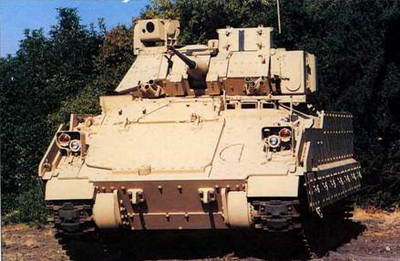

После операции «Буря в пустыне» началась модернизация М2 «Брэдли» до стандарта A3. На фотографии видны дополнительные броневые экраны и командирский прибор наблюдения справа сзади.

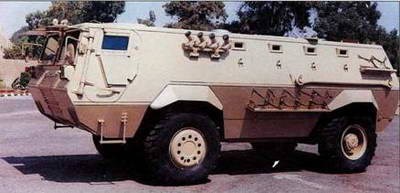

Бронетранспортер «Фахд»

«Фахд» представляет собой обыкновенный бронетранспортер с колесной формулой 4x4. Он имеет преимущество перед другими машинами такого же класса в том, что создан с использованием шасси хорошо зарекомендовавших себя гражданских грузовиков. Это значительно упрощает и удешевляет обслуживание и материально-техническое обеспечение машины.

Прототип этого бронетранспортера с колесной флрмулой 4x4 был разработан и построен для египетской армии немецкой компанией «Тиссен хеншель» (в настоящее время «Рейнметалл ландсистем») под обозначением ТН 390. Его производство началось в 1985 году на заводе в г. Кадер (Арабская промышленная организация), а уже на следующий год под названием «Фахд» он поступил на вооружение египетской армии для замены устаревших колесных бронетранспортеров национального производства «Валид» и советских БТР-40. По некоторым данным на начало 2001 года, более 1000 машин было поставлено как в Египет, так и в другие страны, такие как Алжир, Демократическая Республика Конго, Кувейт, Оман и Судан. «Фахд» создан с использованием шасси и некоторых других элементов моторно-трансмиссионной группы двухосного полноприводного грузовика «Мерседес-Бенц» LAP 1117/ 32. Бронированный корпус БТР сварной, выполнен из стальных листов и обеспечивает защиту от осколков снарядов и мин, а также от пуль стрелкового оружия калибром до 7,62-мм. В носовой части машины за двумя пуленепробиваемыми стеклами располагаются командир (справа) и водитель (слева). Стекла при необходимости прикрываются броневыми щитками. В передней части бортов установлены двери с пуленепробиваемыми стеклами и броневыми щитками для них, а над командирским местом смонтирован люк.

В задней части корпуса расположено десантное отделение, в котором размещаются 10 полностью экипированных пехотинцев (по пять человек лицом к борту вдоль центральной оси машины). Доступ в десантное отделение и спешивание осуществляются через дверь в кормовой части машины, состоящую из двух частей – верхняя открывается вверх-назад, а нижняя – вниз, образуя ступеньку. В крыше десантного отделения имеются два прямоугольных люка, открывающихся к центральной оси. Для ведения огня десантом не покидая машины в бортах и задней двери (по четыре и две соответственно) смонтированы амбразуры и стеклоблоки. Кроме того, на крыше можно установить до трех пулеметов.

Моторно-трансмиссионное отделение находится в передней части корпуса. Шины обеспечивают продолжение движения при наличии прокола и имеют систему централизованного регулирования давления. Пожеланию заказчика могут устанавливаться системы вентиляции и защиты от ОМП, лебедка, приборы ночного видения пассивного типа, а также че– тырехствольные гранатометы постановки дымовых завес (по каждому борту). На крыше машины может устанавливаться одноместная башня с 12,7-мм пулеметом, или с одним-двумя 7,62-мм пулеметами, или с 20-мм пушкой. На заводе в г. Кадер разработаны также различные специализированные варианты машины для вооруженных сил и органов правопорядка. В производство пошли только два из них – БТР «Фахд– 240» и БМП «Фахд-240/ 30». Первый был создан в 1996 году и отличается от базовой модели применением шасси грузовика « Мерседес – Бенц» LAP 1424/32, а второй оснащен башней от советской БМП-2 с 30-мм пушкой.

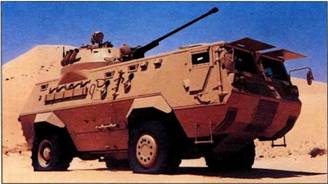

Небольшое количество боевых машин пехоты «Фахд-240/30» состоит на вооружении только сухопутных войск Египта. Его вооружение значительно усилено за счет установки двухместной башни от БМП-2 с 30-мм пушкой и спаренным с ней пулеметом.

Боевая бронированная машина «Кентавр»

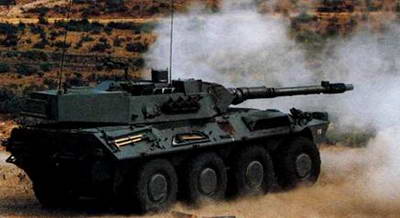

ББМ «Кентавр» во время испытаний 105-мм пушки. Хорошо видны общая компоновка машины и башня с низким силуэтом и большим турнюром.

ББМ «Кентавр» с колесной формулой 8x8 разработана фирмами «Фиат» и «ОТО Мелара» (в настоящее время называются IVECO и «Отобреда» соответственно). Она является представителем нового поколения итальянской бронетехники, разработанной в 1980-х годах для итальянской армии. Помимо нее это основной боевой танк «Ариете», боевая машина пехоты «Дардо» и бронемашины «Пума» с колесной формулой 4 х 4 и 6 х 6. Фирмой «Фиат» разработаны корпус, ходовая часть и двигатель, а «ОТО Мелара» – системы вооружения. В соответствии с требованиями итальянской армии от 1984 года необходимо было создать боевую бронированную машину, основным предназначением которой была бы борьба с танками и которая была бы вооружена 105-мм нарезной пушкой, способной вести огонь всеми типами натовских танковых боеприпасов данного калибра, оснащена современной системой управления огнем, имела хорошую проходимость, высокую скорость и большой запас хода.

Прототип машины был построен в 1987 году, а с 1991 по 1996 год итальянской армии было поставлено около 400 таких машин. В другие страны они продавались. Корпус «Кентавра» сварной из стальных бронелистов различной толщины. В лобовой части броня устойчива к попаданию 20-мм снарядов, с кормы и бортов – к попаданию пуль калибра 12,7 мм. Моторно-трансмиссионное отделение располагается в передней части корпуса с правой стороны, а водительское место – с левой. Над ним смонтирован люк, на который могут устанавливаться приборы ночного видения. Носовая часть машины отделена от остальной по– жароустойчивой перегородкой.

В задней части находится боевое отделение с башней. Командир располагается в башне слева от пушки, наводчик – справа, заряжающий – сзади наводчика. Люки в крыше корпуса расположены над сиденьями командира и заряжающего. Командир располагает стабилизированным дневным панорамным прицелом и четырьмя перископическими смотровыми приборами. У наводчика установлен комбинированный стабилизированный дневной/ночной прицел со встроенным лазерным дальномером. Башня вооружена 105-мм пушкой фирмы «Отобреда».

Боезапас к пушке – 40 снарядов, 14 из них хранятся непосредственно в башне. С орудием спарен 7,62-мм пулемет (с левой стороны от пушки), еще один пулемет может быть установлен на крыше башни для ведения огня по воздушным целям. Боекомплект к пулеметам 4000 патронов. Для постановки дымовых завес по бортам башни смонтированы четырехствольные гранатометы. Система управления огнем TURMS такая же, как и на танке «Ариете». В состав стандартного оборудования включены системы защиты от ОМП, централизованной подкачки шин и автоматического пожаротушения.

Кроме того, имеется возможность установки навесных бронелистов.

На базе ББМ «Кентавр» разработаны несколько вариантов машины, из которых построены вариант с четырьмя местами для пехотинцев и дверью в корме машины, вариант с увеличенным корпусом и 60-мм пушкой фирмы «Отобреда», прототип 155– мм самоходной гаубицы и бронетранспортер «Кентавр» VBC с 25-мм пушкой в башне.

Вращение башни и наведение пушки в вертикальной плоскости осуществляется с помощью электрогидравлических приводов. Углы возвышения орудия от -6° до 4-15°.

СОВРЕМЕННЫЕ КОЛЕСНЫЕ БРОНЕТРАНСПОРТЕРЫ

Бронетранспортер «Пума»

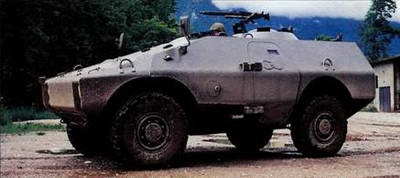

Носовая часть БТР «Пума» имеет оптимальные углы наклона броневых листов.

Бронетранспортер «Пума», разработанный фирмами «Фиат» и «ОТО Мелара» (в настоящее время называются IVECO и «Отобреда» соответственно), является самым маленьким представителем нового поколения итальянской бронетехники, разработанной в 1980-х годах для итальянской армии (кроме него это еще основной боевой танк «Ариете», боевая машина пехоты «Дар– до» и боевая бронированная машина «Кентавр»). Свое начало «Пума» берет в начале 1980-х годов, когда фирма «Фиат» разработала легкую бронемашину с колесной формулой 4x4, как прототип для дальнейшей разработки колесных БТР (4x4и 6x6). В 1988 году был создан первый из пяти прототипов. Кроме того, по заказу итальянской армии на базе «Пумы» были созданы шесть специализированных вариантов машины, в том числе самоходные пусковые установки противотанковых управляемых ракет TOW и «Милан», зенитная управляемая ракета «Мистраль», самоходный 81-мм миномет (все с экипажем четыре человека), санитарная (два человека и двое носилок) и командно-штабная (пять-шесть человек) машины.

Разработка БТР серии «Пума» с колесной формулой 4 х 4 и 6x6 была завершена в 1999 году, и консорциум IVECO– Oto получил заказ на 580 машин (330 двухосных и 250 трехосных), которые будут поставлены до 2004 года. БТР с колесной формулой 4x4 поступают в пять разведывательных полков для действий совместно с ББМ «Кентавр», а 6 х 6 – в полки легкой и горной пехоты, парашютно– десантные и морской пехоты. «Пума» 4x4 может перевозить шесть пехотинцев (в том числе две группы по два разведчика), а «Пума» 6x6 – девять (водитель и восемь пехотинцев).

Корпус машины сварен из броневых стальных листов и обеспечивает защиту от пуль легкого стрелкового оружия, а также осколков снарядов и мин. В носовой части машины расположено моторно– трансмиссионное отделение, за ним находится водитель, над рабочим местом которого имеется люк, а в кормовой части – десантное отделение. Водитель ведет наблюдение с помощью трех смотровых перископических приборов. Вместо центрального наблюдательного блока может быть установлен прибор ночного видения пассивного типа. Доступ в десантное отделение и спешивание осуществляются через две открывающиеся изнутри боковые и одну открывающуюся снаружи кормовую дверь. Каждая из трех дверей снабжена амбразурой для ведения огня не выходя из машины и наблюдательным блоком.

Над десантным отделением установлена командирская башенка с круглым люком и пятью смотровыми перископическими приборами, на которой можно установить один 12,7– или 7,62-мм пулемет. По бортам корпуса, в задней части, смонтированы трехствольные гранатометы для постановки дымовых завес. В состав стандартного оборудования входят системы защиты от ОМП, автоматического пожаротушения и кондиционирования воздуха, а также лебедка в задней части корпуса. Шины обеспечивают продолжение движения при наличии прокола, а дизельный двигатель IVECO 8141.47 мощностью 93 кВт (125 л. с.) с механической коробкой передач позднее был заменен более мощным двигателем и автоматической трансмиссией. В 1990 году были продемонстрированы первые прототипы БТР «Пума» 6x6. БТР вооружен установленным на крыше машины 12,7-мм пулеметом и оснащен трехствольными гранатометами для постановки дымовых завес по бортам командирской башни.

Благодаря своим габаритам БТР «Пума» 4x4 может транспортироваться самолетами и вертолетами.
