Другие большие осадные машины, упоминаемые Генрихом Латвийским в единичных случаях и имевшие, несомненно, в принципе такую же конструкцию (может быть, вместо человеческой силы машину приводил в действие тяжелый груз-противовес), определенно не названы. Терминология осадных машин, только что появившихся в Европе, в то время еще не установилась. Таким образом, немцы и русские использовали один и тот же тип метательных машин, ничего общего не имевших с античными торсионными[234]234
  Вызывает недоумение утверждение, что военные машины были заимствованы «варварами» у римлян и продолжали иногда почти без изменений служить в течение всего средневековья. (Е. Ч. Скржинская. Техника эпохи западноевропейского средневековья. Очерки по истории техники докапиталистических формаций. М. – Л., 1936, стр. 264). По-видимому, это пример некритического заимствования из труда Б. Ратгена (на который автор ссылается в библиографии).


[Закрыть]. Поэтому не верно считать, основываясь на Ливонской хронике, что немецкие орудия и осадные машины были заимствованы «много столетий тому назад у римского войска», не говоря уже о том, что этот тезис усердно выдвигают реакционные, шовинистически настроенные немецкие буржуазные военные историки вроде Б. Ратгена.

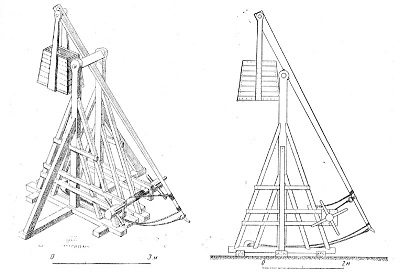

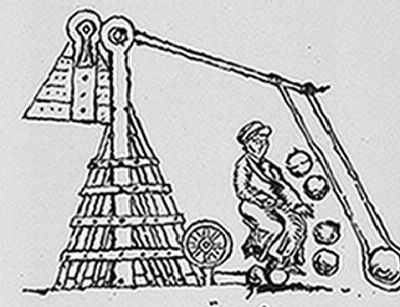

^{Рис. 7. Тяжелая праща с противовесом XIII–XIV вв. (Реконструкция В. Е. Абрамова и А. Н. Кирпичникова)}

Метательные машины, употреблявшиеся на северо-западе Руси в начале XIII в., были известны в русских летописях под названием пращей (кроме названия «пороки»). С XIII в. такие машины были широко распространены в средневековой Европе, а много раньше – и на Востоке. Действие их было основано на использовании механической силы тяжести. Они состояли из устойчивого основания (обычно две вертикальных стойки), к верхней части которого крепился вращающийся неравноплечий рычаг (рис. 7). Соотношение короткой и длинной частей рычага обычно было: от 1:2 до 1:5[235]235
  Итальянский военный специалист Marinus Sanutus в 1321 г. указывал как наилучшее соотношение короткой и длинной частей 1: 5 (R. Schneider. Die Artillerie…, стр. 45).


[Закрыть]. На длинном конце рычага укреплялась праща, а на коротком – противовес (чаще подвижный). При выстреле длинная часть рычага под действием силы тяжести совершала стремительное вращательное движение и поднималась по дуге вверх; праща при этом раскрывалась, и камень летел по крутой траектории (рис. 8). Принцип действия таких машин можно сравнить с колодезным журавлем или шлагбаумом.

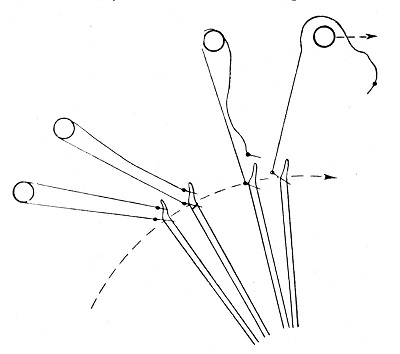

^{Рис. 8. Схема действия механической пращи}

Как показали опыты в АИМ, механизм работы ворота и рычага при бросании камня и заряжании пращи был, очевидно, следующим. Веревка натягивания закреплялась неподвижно одним концом на вороте, другим – на рычаге. Кроме нее, существовала другая, более короткая веревка, закрепленная на рычаге пращи и имевшая на свободном конце крюк. Готовясь к выстрелу, рычаг воротом пригибали к земле. При этом короткая веревка сцеплялась с кольцом, укрепленным на стойках основания. Затем, веревку ворота, уже не державшую рычаг, раскручивали. Перед броском крюк короткой веревки выдергивали с кольца на основании машины, и рычаг совершал вращательное движение. Этому движению не мешала укрепленная на нем веревка натягивания; больше того, эта веревка в определенный момент тормозила движение рычага, что было необходимо для броска камня из пращи. Движение рычага, по-видимому, было ограничено углом 135–145 градусов.

Основные части машины (кроме пращи и других ременных и веревочных снастей) делались из дерева. При кажущейся простоте, изготовление механической пращи требовало профессиональных навыков и нередко сопровождалось усилиями многих людей. Без сомнения, машины-пращи изготовлялись и в юго-западной Руси: «Повелеста престроити праща и иные сосуды на взятье града», – говорится в рассказе об осаде Люблина[236]236
  ПСРЛ, т. II, 2-е изд., стр. 796.


[Закрыть].

Французский писатель Эгидий Романский в своем произведении «De regime principum», написанном в 1280 г., приводит 4 разновидности машин с противовесом[237]237
  R. Schneider. Die Artillerie…, стр. 36–39.


[Закрыть]: с грузом подвижным (противовесом), с неподвижным, одновременно с тем и другим (по мнению Эгидия, последний вид отличался наибольшей дальнобойностью и точностью при стрельбе)[238]238
  Комментаторы отмечают, что этот вид машин едва ли нашел практическое применение.


[Закрыть]; четвертым видом было орудие, где вместо противовеса действовала мускульная сила людей. Эта машина не отличалась от новгородской патереллы.

Дальность выстрела зависела от величины орудия, длины пращи и рычага, благоприятной погоды, веса снаряда и противовеса и, в конечном итоге, от силы рывка во время выстрела. Обычная дальность метания составляла около 150 м, но в отдельных, редких случаях доходила до 400–500 м. Различным был и вес снаряда – от 40 до 1000 кг; обычный вес – 40–50 кг[239]239
  W. Gohlke. Das Geschützwesen…, ZWK, Bd. 5, H. 12, стр., 384 и сл.; К. Huuri. Ук. соч., стр. 12.


[Закрыть]. Опыты по реконструкции механической пращи, произведенные во Франции в 1850 г., показали, в частности, что при весе снаряда 1400 кг, противовеса – 16 400 кг и общей длине рычага 20 м дальность метания была 70 м[240]240
  R. Schneider. Die Artillerie…, стр. 104.


[Закрыть]. Стреляли машины по крутой навесной траектории. Тяжелые типы этих машин достигали чудовищной величины; с «неслыханными усилиями» и «величайшим трудом»[241]241
  Из эпизода осады Иерусалима в 1099 г. М. Стасюлевич. История средних веков, т. III. СПб., 1865, стр. 250. Европейские источники позднего средневековья описывают транспортировку блиды с противовесом на десятках телег, запряженных более чем 100 лошадьми. Такие «махины» достигали высоты в 7 м. (К. Huuri. Ук. соч., стр. 150).


[Закрыть] строили их сотни людей непосредственно у стен осаждаемых городов. Предназначались эти машины для бомбардировки стен, башен, а также военных и невоенных объектов, расположенных непосредственно за стенами[242]242
  При нападении в 1211 г. на замок ливов Дабрел «тевтоны же, разрушая осадными машинами замковые укрепления, метали в лагерь массу тяжелых камней и перебили много людей и скота». (Генрих Латвийский. Ук. соч., стр. 156). Иногда осадные машины действовали довольно точно и последовательно. Так, та же Ливонская хроника, рассказывая об осаде тевтонами семигальского замка Мезиотэ, сообщает как они, «установив большую осадную машину, стали метать в замок тяжелые камни…, сам герцог взялся управлять машиной, бросил камень и сбил в замке вышку с людьми, бросил второй и свалил забор из досок и бревен на валу, третий бросил и пробил три большие дерева вала…». (Там же, стр. 202).


[Закрыть]. Несмотря на свою мощность механические пращи были наименее совершенными и наиболее громоздкими машинами средневековья.

В ветреную погоду, по словам источников, метание камней было якобы затруднено. В качестве очевидца рассказывает летописец эпизод осады монгольским отрядом воеводы Куремсы волынского города Луцка в 1259 г. «Луческ бе не утвержен и не уряжен, и сбегшимся во нь многим людем, и бе бо зиме бывши и воде велице; оному же пришедшу к Лучьску и не могшу ему преити, хотяше мост прияти; гражаном же отсекшим мост, он же пороки постави отгнати хотя; бог же чудо створи: ветру же таку бывшу яко пороком вергшу, ветер же обращаше камень на не, пакы же мечющем на не крепко, изломися, божиею силою прак их: и не успевше ничтоже вратишася во станы своя»[243]243
  ПСРЛ, т. II, 2-е изд., стр. 841, 842.


[Закрыть]. В приведенном рассказе можно узнать конструктивные особенности большой пращи, названной пороком: камень от сильного ветра якобы возвратился вспять (аналогичный случай сообщается и в Хронике), а высокие стойки порока или длинный рычаг, не выдержав напряжения, сломались.

Судя по сообщениям летописей, на Руси употребляли преимущественно легкие и подвижные пращи, которые не отягощали подвижность войск (осада Люблина). Такие орудия могли устанавливаться и на стенах городов.

^{Рис 9. Метание снарядов манджаником. (Из сборника летописей Рашид эд Дина)}

Реалистическое изображение механической пращи с подвижным противовесом – манджаника, мечущего камни, приведено в сборнике летописей Рашид эд Дина (XIII в.; рис. 9). По явной ошибке художника почти совершенно не показана короткая часть рычага, к которой подвешен противовес. Этот недостаток учтен на схеме-реконструкции машины-пращи (см. рис. 7).

^{Рис. 10. Осада Орлеца новгородцами в 1398 г. Миниатюра XVI в. (Из II Остермановского тома Никоновской летописи. Рукописный отдел ЛОИИ)}

Наряду с пращами летописцы называют и «порочные веретенища», которые могут относиться к главной части механической пращи – рычагу с противовесом, веретену[244]244
  В. Г. Федоров. К вопросу о дате…, стр. 39.


[Закрыть]. Элементы этих машин можно усмотреть на миниатюре II Остермановского тома Никоновской летописи (рис. 10). Здесь видны вертикальные стойки с веретенообразным рычагом, а также выполнение каких-то подготовительных работ, напоминающих установку подобных орудий под стенами города.

В странах Западной Европы машины-пращи безраздельно господствовали в XIII–XIV вв. Даже позднее они не утратили своего боевого значения. Эгидий Романский, кончая обзор метательных орудий с противовесом и пращей (1280 г.), сообщает, что «все остальные виды метательных машин были подобны описанным либо от них произошли»[245]245
  R. Schneider. Die Artillerie…, стр. 36–39.


[Закрыть].

Есть основания предполагать, что процесс развития метательных устройств на Руси не исчерпывался одной механической пращей, а последняя не была единственным типом машины в XIII–XIV вв. и в последующее время.

4

При почти полном отсутствии вещественных памятников главным источником для изучения устройства древнерусских пороков служат миниатюры Никоновского Лицевого свода, созданные в третьей четверти XVI в. Миниатюр насчитывается 10 049. Они воплотили в себе бесконечное разнообразие сюжетов русской средневековой жизни. По выражению Б. А. Рыбакова, их можно назвать «окнами в исчезнувший мир». Рисунки Лицевого свода, впервые подробно обработанные и описанные А. В. Арциховским, сохранили ценные изображения метательных орудий.

«В этих рисунках, – пишет их исследователь, – мы имеем ценные современные изображения таких неизвестных науке предметов, как древнерусские пороки»[246]246
  А. В. Арциховский. Древнерусские миниатюры как исторический источник. М., 1944, стр. 58, 59.


[Закрыть]. Миниатюр с пороками – 24. Все они передают одну конструкцию, названную А. В. Арциховским не вполне удачно баллистой. Работа А. В. Арциховского в этой части была оценена немногими. Лишь Н. Н. Воронин признал интересным анализ метательных машин – пороков, заметив, что до выхода исследования их характер был совершенно не ясен[247]247
  Н. Н. Воронин. Рецензия на книгу А. В. Арциховского. Вестник Академии наук СССР, 1945, № 9, стр. 109.


[Закрыть]. Другие авторы или почти не использовали новый материал, или относились к нему недоверчиво. При иллюстрировании летописных пороков они привлекали лишь рисунки арабских манджаников из сборника летописей Рашид эд Дина и рукописи Гассана Альрама[248]248
  «История культуры древней Руси», т. I, стр. 467, рис. 284; «Очерки по истории СССР, IX–XIII вв.» М., 1953, стр. 473, рис. 90.


[Закрыть]. Распространен и другой метод, основанный на заимствовании немецких, французских и других рисунков со средневековыми орудиями, вплоть до неприемлемых для Руси катапульт и стрелометов «бриколи»[249]249
  В. Г. Федоров. К вопросу о дате…, рис. 2; 3; 4; 5; 6; 7; 8; М. М. Денисова, М. Э. Портнов, Е. Н. Денисов. Русское оружие. Краткий определитель, М., 1953, стр. 73, 74, рис. 15; 16; А. А. Строков. Ук. соч., стр. 274, 275, рис. 58; 59.


[Закрыть].

Пока опубликована только одна миниатюра – «Подготовка новгородцев к походу на немцев», изданная А. В. Арциховским и воспроизведенная В. Г. Федоровым[250]250
  В. Г. Федоров. К вопросу о дате…, стр. 123–125.


[Закрыть]. Последний, ссылаясь на то, что события XIV в. иллюстрировались в XVI в., подвергает сомнению достоверность миниатюр как исторического источника. При этом он подкрепляет свои сомнения вырванной из контекста фразой А. В. Арциховского, что «предполагать у художников археологические познания нельзя»[251]251
  Там же, стр. 125–128.


[Закрыть]. Не случайно поэтому, что В. Г. Федоров о нескольких миниатюрах, изображающих баллисты, упомянул только мельком, неправильно отнеся их при этом к 1253–1279 гг. В другом месте исследователь прямо пишет: «Древних рисунков метательных машин не сохранилось»[252]252
  Там же, стр. 17, 19, 21.


[Закрыть]. Однако А. В. Арциховский указывает, что «археологическое сличение нарисованных предметов вооружения и орудий труда с вещами, сохранившимися в наших музеях, устанавливает точность срисовок. Тем самым большую ценность приобретают изображения подобных предметов, до нас не дошедших; такие изображения являются единственными надежными источниками для изучения целых областей материальной культуры»[253]253
  А. В. Арциховский. Ук. соч., стр. 3.


[Закрыть]. Поэтому нет сомнения, что для такой исчезнувшей области материальной культуры, как «порочное» дело, миниатюры являются надежными источниками.

Конечно, иллюстратор XVI в. не был современником тех исторических событий, которые происходили за несколько веков раньше. На примере изображения мечей и первых пушек А. В. Арциховский установил, что рисунки их точны и исходят из реальных образцов XIV в. «Археологические знания для этого времени предполагать мы не вправе… (т. е. для XVI в. – А. К.). Остается предположить, что работа художников, действительно, облегчалась старыми рисунками»[254]254
  А. В. Арциховский. Ук. соч., стр. 44.


[Закрыть].

Н. Н. Воронин на основании заключения А. В. Арциховского поставил эту проблему острее, заявив, что копирование миниатюр было типичным явлением книжного дела в древней Руси. При этом соблюдалась большая точность воспроизведения повторных рисунков[255]255
  Н. Н. Воронин. Рецензия…, стр. 110.


[Закрыть]. Это полностью подтверждается на примере изображений пороков в событиях XIII–XIV вв. Как было сказано уже ранее, в половине XVI в. пороки вышли из употребления в русском войске. Поэтому художник не был знаком с ними в натуре, а изобразил их, при всей условности графической манеры, верно и только для того периода, когда они, действительно, были. Реальность и точность изображения метательных машин подтверждаются материалами западноевропейских стран, где подобные машины бытовали с XIV в., а также самими орудиями; некоторые из них, относящиеся к данному времени, сохранились в музеях Германии и Франции[256]256
  W. Gоhlke. Das Geschützwesen des Altertums und des Mittelalters. Die Armbrust des Mittelalters. ZWK, Bd. V, H. 9, 1909–1911, стр. 297–298; продолжение – H. 11, стр. 354–362.


[Закрыть]. Таким образом, воспроизведенный тип машин, одинаковый на рисунках у русских, немцев, татар, крестоносцев и турок, безусловно, подсказан какими-то более ранними рисунками; он реально существовал на Руси в XIV в., а может быть, и в XIII в. под общим названием «пороки». Наиболее правдоподобно пороки изображены в Голицынском томе Лицевого свода, а более упрощенно и схематично – в Остермановском и Шумиловском. Отсутствие некоторых деталей на этих рисунках лишний раз говорит о том, что ко времени изготовления последних подробности устройства машин были уже забыты.

^{Рис. 11. Осада Козельска в 1239 г. Миниатюра XVI в. (Из Голицынского тома Никоновской летописи. Рукописный отдел ГПБ)}

Баллиста, – или лучше, если это орудие будет названо крепостным самострелом в отличие от ручного, – представляет собой большой лук, действие которого было основано на силе упругости натянутой тетивы. Основой устройства служил деревянный станок (ложе) с направляющим желобом для снаряда. Через передний конец станка было пропущено толстое, иногда обмотанное ременными жгутами луковище. Концы последнего соединялись тетивой. Устройство спускового механизма остается неясным; на некоторых рисунках видно, что оттянутая тетива заскакивает за выступ или крюк направляющего желоба (рис. 11).

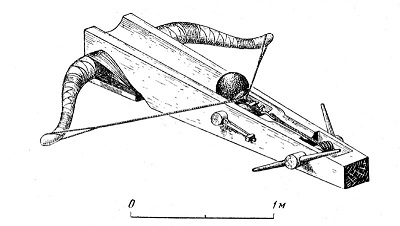

^{Рис. 12. Камнеметный лук XIII–XIV вв. (Реконструкция В. Е. Абрамова и А. Н. Кирпичникова)}

По-видимому, зацеп (простейший принцип) укреплялся на вращающейся деревянной оси, пропущенной поперек станка и имевшей на одном конце рукоять. Во время заряжания рукоять спуска неподвижно крепилась колышком, препятствовавшим ее вращению. При выстреле колышек выдергивался, и зацеп, легко поворачиваясь, освобождал тетиву (рис. 12). На рисунках Голицынского тома Лицевого свода хвостовая часть самострелов не показана. Надо думать, что в этой части существовал особый механизм в виде ворота, натягивавший тетиву[257]257
  Ворот, который усмотрел на рисунке в I Осстермановском томе А. В. Арциховский, на самом деле – рукоять топора, которой держит один из присутствующих.


[Закрыть]. Метательная сила лука была основой конструкции таких машин; недаром летописец не забыл подчеркнуть: «Луци тузи самострелнии одва 50 муж можашеть напрящи».

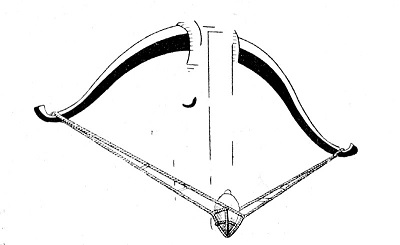

^{Рис. 13. Тетива самострелов для метания зажигательных снарядов (По В. В. Арендту)}

Следовательно, тетива, сила натяжения которой равнялась усилиям многих людей, могла натягиваться не иначе, как воротом; для лучшего охвата снаряда она имела особый карман из кожи или веревок (рис. 13). Особенно наглядно показано устройство пороков на миниатюре, изображающей осаду Владимира татарами. Здесь одна машина дана в плане (напоминает силуэт ласточки.) а другие – в перспективе (рис. 14).

^{Рис. 14. Осада Владимира в 1237 г. Миниатюра XVI в. (Из Голицынского тома Никоновской летописи. Рукописный отдел ГПБ)}

Миниатюры Остермановских томов Лицевого свода и одна миниатюра Шумиловского тома, несмотря на большую схематичность в изображении машин, могут дополнить наши представления о механизме работы последних. Станок самострела здесь имеет вид не одного целого, а двух соединенных между собой брусьев[258]258
  А. Н. Кирпичников. К вопросу обустройстве метательных машин. Сборник ИМАИМ, вып. III, Л., 1958, рис. 2. На миниатюре видна половина самострельного станка из 2 брусьев.


[Закрыть] (рис. 15; см. также рис. 10). Судя по западноевропейским параллелям[259]259
  W. Gоhlke. Das Geschützwesen des Altertums und des Mittelalters. Die Armbrust… ZWK, Bd. V, H. 9 и 11, стр. 297, 298 и 354–362.


[Закрыть], между двух брусьев ходил ползун с гнездом для камня и зацепом для тетивы. «Ползун с камнем с помощью ворота оттягивали назад, взводя тетиву, которая при спуске упругостью жил с силою устремлялась вперед, выбрасывая снаряд»[260]260
  А. В. Арциховский. Ук. соч., стр. 58.


[Закрыть].

^{Рис. 15. Приготовление новгородцев к походу на немцев в 1269 г. Миниатюра XVI в. (Из Остермановского тома Никоновской летописи. Рукописный отдел ЛОИИ)}

Однако механизм работы ползуна до последнего времени оставался неясным. Понятно, что при каждом новом выстреле ползун придвигался вперед к спущенной тетиве и сцеплялся с ней. Главная функция ползуна была не в том, чтобы облегчать оттягивание тетивы в боевое положение; это можно было осуществлять веревкой и воротом. Западные музееведы безуспешно искали остатки спускового устройства на ползуне. Как показало тщательное изучение действия такой конструкции, проблема спуска решалась чрезвычайно просто и оригинально. Рельсы, по которым двигался ползун, не были по отношению к станку горизонтальны, а имели наклон. Во время оттягивания тетивы, сцепленной с ползуном, последний постепенно спускался вниз и в известный момент тетива, которой препятствовали опускаться вниз боковые станины лука, соскальзывала с колышков на ползуне (рис. 16). Таким образом, выстрел происходил как бы автоматически.

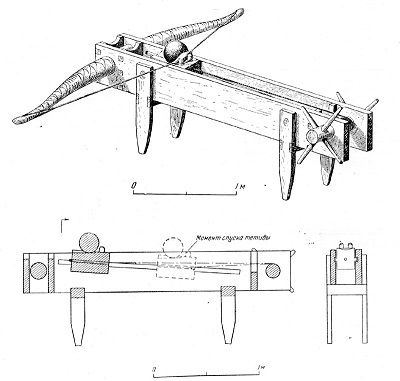

^{Рис. 16. Общий вид и разрезы станкового осадного самострела XIII–XIV вв. с ползуном. (Реконструкция В. Е. Абрамова и А. Н. Кирпичникова)}

Разумеется описанный принцип действия камнеметного лука, смело разгаданный В. Е. Абрамовым, представляет пока не более как правдоподобную гипотезу. Но, несмотря на это, можно с уверенностью сказать, что самострел с ползуном является более совершенной конструкцией, нежели камнеметный лук с одним воротом. Оба вида этих машин (с ползуном и без него), о наличии которых можно предположить, изучая миниатюры, по-видимому, связаны с этапами в развитии конструкции станкового самострела. Снарядами для них служили каменные ядра, размер которых был в среднем с человеческую голову, что типично для баллист. На рисунках в направляющем желобе самострелов изображены иногда два таких ядра, а иногда и три.

Этим миниатюрист хотел показать непрерывность стрельбы. Угол наклона придавался орудиям при помощи вертикальных стоек, врытых в землю. При отсутствии стоек лук устанавливался на специальной земляной подсыпке, а может быть, на деревянной платформе.

Камнестрельные орудия изображены на фоне осад монголами русских городов, новгородцами – Орлеца, немцами – Пскова, крестоносцами и турками – Константинополя и др.[261]261
  А. В. Арциховский. Ук. соч., стр. 58, 59.


[Закрыть]. В сцене подготовки новгородцев к походу на немцев (см. рис. 15) вокруг только что построенных пороков стоят в толпе 3 мастера с плотницкими топорами.

Орудия на миниатюрах расположены группами – от 2 до 8. Большинство орудий показано во время стрельбы – с натянутыми тетивами. В эпизоде штурма Киева камнеметчики руками взводят спущенные тетивы, что вряд ли правдоподобно. Орудия обслуживались одним или двумя воинами. Показаны результаты стрельбы: летящие ядра, разрушенные стены; у подножия стены видны защитники, пораженные камнями.

Неожиданной особенностью является пропорциональное изображение орудий и артиллеристов на переднем плане миниатюр. Если довериться глазомеру средневекового художника, то размеры орудий, в сопоставлении со средним человеческим ростом, будут приблизительно следующие: величина станка – около 2–2, 5 м, луковища – около 2, 5 м[262]262
  В отдельных случаях можно допустить длину лука и ложа, равную 2,5–3 м.стр.47


[Закрыть], ядра в поперечнике – 20–35 см. Заметим, что по размерам последние соответствуют некоторым из найденных каменных ядер. Соотношение длины тетивы к ложу приближается к 1:1. Расстояние оттяга тетивы до зацепа равно двойному или тройному расстоянию от тетивы до центра изгиба луковища в спокойном состоянии.

Данные размеры проверяются на иностранных крепостных арбалетах XIV в. Длина их луковища и основания колеблется чаще всего от 1 до 2 м, толщина лука в середине – 6–12 см, на оконечностях – 2,5–6 см[263]263
  W. Gоhlke. Das Geschützwesen des Altertums und des Mittelalters. Die Armbrust…, ZWK, Bd. V, H. 9, стр. 297, 298.


[Закрыть].

Интересные образцы луков от восточных больших самострелов хранятся в Артиллерийском музее Парижа. Эти луки изготовлены из пальмового дерева с применением кожи, жил и кости. Размер их (1,9–2 м) говорит о большой мощности. Один из луков происходит из Дамаска. В каталоге музея они датированы XIV–XV вв.[264]264
  L. Robert. Catalogue des collections composant le musee d'artillerie en 1889, v. III, стр. 377.


[Закрыть], а в новейших исследованиях отнесены к эпохе крестовых походов[265]265
  W. Gоhlke. Das Geschützwesen des Altertums und des Mittelalters. Die Armbrust…, ZWK, Bd V, H. 9, стр. 297, 298.


[Закрыть]. Предназначались эти луки, вероятно, для метания горящих веществ.

Наиболее интересна миниатюра Лицевого сборника Государственной библиотеки СССР им. В. И. Ленина[266]266
  Из бывшего собрания рукописей Е. Е. Егорова.


[Закрыть], не использованная А. В. Арциховским. Изображение иллюстрирует осаду Константинополя «агарянами». Однажды враги, рассказывает летописец, не сумев взять город, решились на месть: построив грандиозный лук и «воротом взвертев» его, они пустили огромный камень через стены внутрь города. Но эта мера имела обратные последствия: камень угодил в стену храма архангела Михаила, а святой не стерпел такого оскорбления, поднялся над стеной и прогнал от города агарян[267]267
  М. Владимиров и Г. Георгиевский. Древнерусская миниатюра, Изд. «Academia», 1933, стр. 61, рис. 24.


[Закрыть].

Г. П. Георгиевский дает высокую оценку рисункам этого сборника. Миниатюры его, пишет он, «принадлежат к числу образцов наилучшего мастерства, украшающих части свода. В них нельзя не подивиться высокому искусству художников, трудившихся над сводом»[268]268
  М. Владимиров и Г. Георгиевский. Ук. соч., стр. 39.


[Закрыть]. Часть сборника из сказаний о чудесах архангела Михаила выделяется знанием перспективы, цвета, пропорциональностью мелких фигур[269]269
  Там же, стр. 40.


[Закрыть]. Художник-миниатюрист отличался не только знанием рисунка и колорита; всматриваясь в гигантский лук агарян, мы без труда узнаем летописный порок, изображенный с тонким знанием дела и такими подробностями, которые не встречаются на других рисунках. На миниатюре представлен гигантский самострел с мощным луком и тетивой, натягиваемой посредством коленчатого ворота, который крутят 4 человека; один или два прицеливаются, сидя сзади орудия. В желобе лежит готовый к вылету большой необработанный камень (рис. 17). Пользуясь нашим методом измерения, можно считать, что длина машины – около 2,5–3 м, а лука – около 2–2,5 м.

^{Рис. 17. Осада агарянами Царьграда. Миниатюра XVI в. (Из Лицевого сборника. Государственная библиотека СССР им. В. И. Ленина)}

Основные части осадных самострелов, как и у пращей, были деревянные. Вообще всю доогнестрельную артиллерию можно называть деревянной. Сам лук был сложным и делался из нескольких проклеенных слоев дерева различных пород, а может быть, из кости и других упругих, эластичных материалов. На изготовление тетив, пращевых карманов и других снастей шли пеньковая веревка, жилы животных, ременные жгуты и кожа. Деревянные части машин, особенно луковища и тетивы, для нейтрализации климатических влияний покрывались изолирующим материалом, например воском. Кроме кожи, лук оклеивался берестой; у русских этот прием был распространен вплоть до XVII в.[270]270
  Несколько таких луков находятся в собрании АИМ


[Закрыть] Вопрос о применении металлических частей остается открытым. Думается, что имелись железные крюки и кольца (конечно, гвозди), связанные с механизмом натяжения тетивы или рычага.

Станковые самострелы, вероятно, были довольно эффективными и скорострельными. Обладали они и баллистическими преимуществами, из них можно было вести прицельный, – если так можно выразить, – «лобовой огонь» не только по оборонительным и осадным сооружениям, но и по живой силе. Если для установки пращей требовалось большое открытое пространство, то самострелы могли действовать и из боевых отверстий стен. Однако эта система вряд ли могла метать очень тяжелые снаряды, столь необходимые в период усиления крепостных сооружений во второй половине XIV в.

Орудия с пращами тоже обладали своими достоинствами; они могли метать более тяжелые снаряды и обстреливать цели за укрытиями, для чего самострел не предназначался. Предпочтение, которое отдавали пращевым устройствам во многих странах объясняется их мощностью.

Существенным обстоятельством в условиях крупных войн была неразборчивость машин-пращей к самым различным снарядам, как обработанным, так и необработанным (обломки жерновов, скругленные камни, части древесных стволов, горшки с горючим и т. д.). Во всяком случае оба типа этих машин в определенные периоды времени, дополняя друг друга существовали вместе и, как можно судить по летописным текстам, нередко одновременно применялись в осадных операциях.

Для раннего периода появления камнеметов возможно преобладание крепостных самострелов, на что может указывать та настойчивость, с которой эти орудия изображены на всех средневековых миниатюрах. Однако, в более позднее время в XIV в., по-видимому, большее распространение могли получить пращевые камнеметы, мощность и величину которых, пожалуй, было легче увеличить чем силу камнеметного лука.

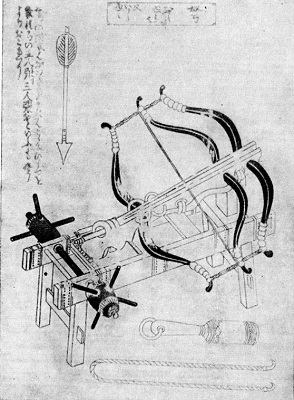

^{Рис. 18. Китайский станковый самострел. (Из японского трактата XVII в. «Описание в иллюстрациях земли Тан»)}

Когда появилось самострельное устройство на Руси – точно определить пока нельзя. В конце XII в. – начале XIII в. оно, видимо, было известно. Не ранее конца XIII в. – начала XIV в. подобное оружие появилось и в Западной Европе[271]271
  W. Gohlke. Das Geschützwesen des Altertums und des Mittelalters. Die Armbrust… ZWK, Bd. V, H. 9, стр. 297, 298.


[Закрыть]. Гигантские пращи были там господствующими вплоть до XV–XVI вв. В этой связи нельзя не отметить, что крепостные самострелы, появившиеся с мусульманского востока, как было выше сказано, упомянуты русской летописью под 1185 г. и затем в 1219 г. Родиной крепостных луков был Китай. Дошедшие до нас рисунки китайских, и отчасти японских военных энциклопедий X–XVII вв. воспроизводят древнее оружие Китая с фотографической точностью (рис. 18). Конструкция станкового самострела, изображенного на этих рисунках, исполнена высокой технической культуры, совершенно оригинальна и представляет комбинацию из луков, из которых один поставлен в обратном направлении. Тетива этих луков оттягивалась силой ворота и веревками с крюками. При натяжении тетивы участвовала упругость всех 3 луков, что придавало снаряду или стреле особую мощность пробивного действия. Обычная дальнобойность таких орудий равнялась 238–255 м; обслуживали их 4–7 человек. Нужно отметить, что пропорции китайских механических луков были близки к русским станковым самострелам (рис. 19)[272]272
  H. T. Horwitz. Ук. соч., стр. 177–179, рис. 4; 5; 43; 45; 46; 47; 49.


[Закрыть].

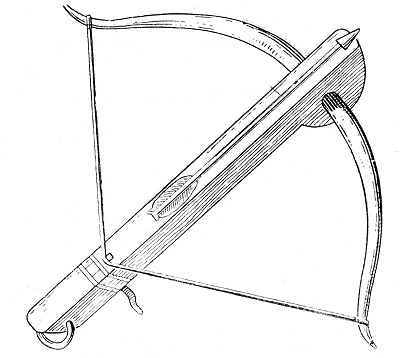

^{Рис. 19. Китайский ручной самострел. (Из китайской энциклопедии 1621 г. по военному делу)}

Таким образом, наряду с машиной, оборудованной противовесом и пращей, на Руси бытовал и станковый самострел – самое совершенное создание русской метательной техники. Широкое распространение камнеметного лука на Руси заставляет пересмотреть старое мнение о баробаллистической эпохе в истории средневековой доогнестрельной артиллерии. Пользуясь привычным термином военной литературы, этот период на Руси можно назвать, также и невробаллистическим (действие машин основано на силе упругости).

Устройство орудий обоих типов не оставалось неизменным. В XIV в., в связи с общим усилением «орудий войны», их конструкция, по-видимому, эволюционировала в сторону увеличения мощности действия. Огнестрельной артиллерии пороки передали настильную и навесную траекторию полета снаряда и большой опыт ведения борьбы на расстоянии.

Отмечая родство двух основных видов русских метательных орудий с древней восточной техникой, следует указать, что принципы действия русских камнеметных машин восходили к принципам действия ручного оружия – лука и пращи, распространенных на Руси еще во времена глубокой древности.

Поэтому возникновение средневековой артиллерии в XIII в. было подготовлено многовековым развитием русского ручного метательного оружия.

На Руси существовало собственное производство «деревянной артиллерии». Его центрами были крупные города – Холм, Перемышль, Новгород, Псков, Москва, – большей частью столицы феодальных земель. Среди городских ремесленников имелись «порочные мастера». Срочная постройка осадных машин и пращей в Холме в 1244 г. свидетельствует о том, что такие мастера были постоянно. В эти годы в юго-западной Руси наблюдался значительный приток ремесленников, в том числе и военных мастеров («лучницы») из других мест, разоренных татарами[273]273
  ПСРЛ, т. II, 2-е изд., стр. 843.


[Закрыть]. Порочные мастера, кроме плотницкого искусства, должны были знать законы баллистики и геометрии, учитывать влияние климатических условий, производить сложные расчеты действия орудий, быть хорошими камнеметчиками и следить за исправностью орудий.
