V. Вооружение крепости в XVIII в.

В результате Северной войны Россия возвратила земли Прибалтики, и Кирилло-Белозерский монастырь, оказавшийся в глубоком тылу, утратил свое военно-стратегическое значение. В связи с этим его вооружение стало постепенно стареть и приходить в негодность. Однако сохранившиеся документы, а также описи артиллерии и оружия этого времени представляют для нас определенный интерес. Из них видно, что по установившейся традиции все крепостное вооружение оберегали «оружейные монахи». Они же выдавали под расписку оружие караульным солдатам, которых насчитывалось до 60 человек. Деятельность оружейничих контролировалась монастырскими властями. В 1744 г. после смерти одного из них очередная комиссия осматривала оружейную палату и не досчиталась некоторых предметов вооружения. В связи с этим новый оружейничий Арефий Омогаевский должен был подписать грозную инструкцию, которая гласила: «На городовых стенах пушки и в оружейной палате всякое ружье хранить и содержать в чистоте и в добром порядке и траты никакой не учинять и без указу никакого ружья никому не давать, опасая себя от жестокого ответа и истязания; а ежели какое-нибудь ружье и артиллерийские вещи небрежением своим тратит или кому без указу отдает, и в том утраченном его потребуют к ответу и за то повинен он, монах, ответствовать сам»[781]781
  ГИАЛО, ф. 251, оп. 2, № 1531, л. 2.


[Закрыть].

«Опасая себя от жестокого ответа», Арефий Омогаевский составил в 1745 г. более подробную опись, нежели его предшественники[782]782
  Архив ЛОИИ, коллекция Н. Никольского, № 679, лл. 1–15.


[Закрыть]. Касаясь 70 пушек, находившихся на башнях крепости, автор описи наивно отмечал, что «к стрельбе те пушки годны или не годны про то не знатно, потому что из тех пушек стрельбы никогда не было[783]783
  Архив ЛОИИ, коллекция Н. Никольского № 679, л. 11 об.


[Закрыть]. Кроме того, опись 1745 г. отмечает большое количество другого «ветхого» и ломаного оружия. После указа 1756 г. об изъятии монастырского вооружения, пригодного для регулярной армии, монастырь в 1757 г. прислал в военно-походную канцелярию генерал-фельдцейхмейстера опись, которая насчитывала 8300 предметов вооружения[784]784
  Архив АИМ, ф. ШГФ, св. 487, № 18.


[Закрыть]. Однако пригодного для армии оружия в монастыре не оказалось ввиду его устарелости.

Вторая половина XVIII в. знаменовалась экономическим упадком монастыря, связанным с секуляризацией церковных земель. В этот период вооружение крепости, которое представляло собой огромное кладбище старого оружия, превратилось в объект злоупотреблений. Опись 1757 г. была не последней описью монастырского оружия, как считал ее комментатор[785]785
  Н. И. Репников. К вопросу об оружейной палате Кирилло-Белозерского монастыря. Сборник ИМАИМ, т. I, Л., 1940, стр. 237–239.


[Закрыть]. В последний раз подробная опись монастырскому вооружению была составлена в 1773 г.[786]786
  ВОГА, ф. 496, оп. 1, ед. хр. 2954, лл. 223–264.


[Закрыть] В течение последующих 30 лет по ней проверяли наличие пушек, ружей, карабинов и другого оружия. По этой описи, в сравнении с данными 1757 г., недосчитывалось бесследно пропавших 343 ружья (пищали). Все же опись 1773 г. отмечала 48 пушек на башнях крепости, причем некоторые из них уже валялись на земле. В монастырском арсенале сохранилось около 3300 предметов вооружения: пушек, ружей, карабинов, пистолетов, сабель и др. и около 7000 ядер разного калибра. Часть оружия была испорчена и негодна к употреблению.

Осматривая в 1775 г.[787]787
  А. П. Лебедянская считает, что осмотр крепостной артиллерии Кириллова монастыря происходил не в 1775 г., а в 1757 г. в связи с указом П. И. Шувалова об изъятии монастырского оружия.


[Закрыть] оружейную палату с целью выяснить количество и пригодность оружия, комиссия в составе воеводы Остафьева и капитана Ададурова, отметив 47 пушек, из которых 9 валялось на земле и 9 было в арсенале, вынесла следующее заключение: «Вышеозначенные пушки… оказались как в действо против неприятеля, так и в использовании негодны и имеют не по калибрам ядра, а у оных пропорции не сходятся и оборжавело вовсе, да внутри их ветхо. Артиллерийских инструментов усмотреть не могли, а Российская оная артиллерия или завоеванная и когда в оную вступила и каких наций, о том давно прошедшим временем нет никакого сведения. Из иных пушек хотя и есть лафеты, но совсем ветхи и вовсе негодны, при других лафет совсем нет… 100 пуд пушечного пороха в действо негодно»[788]788
  Цитируется по Г. Г. Антипину – ук. соч., стр. 34.


[Закрыть].

Огромные крепостные сооружения монастыря, оставленные почти без присмотра, постепенно разрушались. Так, в 1784 г. рухнули внутренние перекрытия и верхний ярус Косой башни и погребли под развалинами 6 пушек, позднее случайно найденных при ремонте башни[789]789
  «В прошлом 1804 г. в поправленной в оном монастыре башне, называемой Косой, при вывозке из оной щебенки обнаружено 6 пушек чугунных больших, а сколько в них весом неизвестно, которые поставлены на главном проспекте». ГИАЛО, ф. 251, оп. 3, № 1054, л. 2.


[Закрыть].

В плачевном состоянии находилось здание оружейной палаты: «В оной палате с полденной стороны в стене от верху до низу трещина и своды весьма расселись; на оной палате крыша тесовая весьма ветха»[790]790
  ВО ГА, ф. 496, оп. 1, № 2954.


[Закрыть]. Ремонт палаты, намеченный в 1784 г., не состоялся[791]791
  «… Показанных церковных подрядчиков подряжали починивать от Северского озера ограду и ружейную полату, но они не подряжаются а сказывают, что в Новоезерском монастыре взялись новые кельи делать». (ГИАЛО, ф. 251, оп. 3, № 552, л. 7).


[Закрыть].

Последняя проверка оружия монастырского арсенала, проведенная по описи 1773 г., имела место 30 июня 1786 г. и показала неприкосновенность хранившегося там вооружения[792]792
  Там же, № 600, лл. 13, 14.


[Закрыть].

Из документов, найденных уже в ходе исследования оружейной палаты (в Государственном историческом архиве Ленинградской области), перед нами воссоздается в неприглядном свете история обрушения палаты и расхищения монастырского оружия.

19 июля 1786 г. иеромонах казначей Флегонт рапортом настоятелю сообщил, что «сего июля 16 дня в ружейной палате каменные три (?) свода со столбами обрушились и имеющиеся в ней ружья и протчие воинские инструменты кирпичем засыпало»[793]793
  ГИАЛО, ф. 251, оп. 3, № 619, л. 5 об.


[Закрыть].

Первоначально факт обвала был скрыт, и только 4 года спустя, в 1790 г. кирилловский городничий[794]794
  Город Кириллов выделился из монастырской слободы в 1787 г.


[Закрыть] освидетельствовал остатки монастырского оружия. В описи, которая была отослана в Новгородскую духовную консисторию, сообщалось, что «ружья, карабины и пистолеты от долгого лежания в каменных кельях заржавели и от разваления оружейной палаты погнуты и поломаны»[795]795
  ГИАЛО, ф. 251, оп. 3, № 981, лл. 1, 2.


[Закрыть]. Эта опись показывает, какое количество оружия было извлечено из-под развалин палаты.

Однако дело об обвале оружейной на этом не закончилось. Дубликат описи 1790 г. вскоре исчез из монастырских бумаг. В 1801 г. новый архимандрит, принимая имущество монастыря по описи 1773 г., естественно, не нашел оружейной палаты. Это привело его в замешательство, тем более что других описей в монастыре не оказалось. Было известно только, что бывшие в палате ружья и прочие инструменты при падении сводов «кирпичем засыпало и по разбирании кирпича из находящихся вещей оказались все переломленными и перепорченными»[796]796
  Там же.


[Закрыть]. Новый архимандрит «возымел опасность» принимать оставшиеся воинские вещи и обратился за разъяснением в Новгород, заметив при этом, что бывший наместник «отец Сергий некоторые из оружейной палаты вещи продавал, а денег в приходе не показано»[797]797
  Там же.


[Закрыть]. В том же году из Новгорода пришел ответ, в котором острожному архимандриту высылалась копия описи 1790 г. В следующем году монастырские власти составили новую опись оставшемуся оружию[798]798
  ГПБ, Рукописный отдел, Кирилловский фонд № 116/1351, т. 11.


[Закрыть].

При сопоставлении описей оружия конца XVIII в. и начала XIX в. оказывается, что количество оружия неумолимо уменьшается с момента обвала до 1801 г. Становится очевидным, что, воспользовавшись обвалом арсенала, монахи расхитили и распродали не одну сотню ружей, карабинов и другого оружия, а также и всю артиллерию крепости. Сама же постройка за ненадобностью не была восстановлена.

VI. Общие выводы

Изложенные материалы по вооружению крепости Кирилло-Белозерского монастыря в XVI–XVII вв. позволяют сделать следующие выводы:

1. В исторической, главным образом церковной, дореволюционной литературе роль Кириллова монастыря как крупнейшей государственной крепости либо недооценивалась, либо вообще игнорировалась.

2. Своеобразием исторического развития монастырей, в частности Кириллова, было их положение как городов-крепостей, входивших в систему обороны Русского государства. В рассматриваемый период Кириллов монастырь был крупной военной крепостью.

3. Вооружение крепости Кириллова монастыря создавалось и изменялось вместе со строительством крепостных сооружений, с ростом военной техники и вооруженных сил Русского государства. Одновременно с увеличением укреплений крепости возрастала мощь ее вооружения.

4. Перевооружение крепости соответствовало укреплению старых и постройке новых крепостных стен. Это обстоятельство имело исключительно важное значение для применения того или иного вида оружия во взаимодействии с оборонительными сооружениями. Крепостные сооружения и вооружение крепости представляли редкую по полноте и целостности картину соответствия друг другу, которое обеспечивало создание активной обороны. За рассматриваемый период развитие вооружения крепости прошло два основных этапа.

5. В XVI в. – первой половине XVII в. Кириллов монастырь представлял важную крепость на северо-западных рубежах Русского государства; он охранял и богатые земли северного края, и торговый путь к Белому морю. В первой четверти XVII в. крепость Кириллова монастыря сыграла значительную роль в деле обороны страны от иностранной интервенции. Положение монастыря как крепости вызывало необходимость ее вооружения и строительства первого пояса каменных укреплений.

В подборе вооружения, главным образом артиллерии, существовала уже определенная закономерность, обусловленная требованиями военного искусства того времени. Большинство пушек было небольшого веса и калибра, что обеспечивало сравнительно быструю стрельбу и гибкость огня. В составе вооружения преобладали в то время изделия различных мастерских и мастеров, главным образом городских, хотя в монастыре существовало собственное пушечное и оружейное производство. Однако годы иностранной интервенции показали недостаточность укреплений и вооружений крепости.

6. Середина и вторая половина XVII в. являются новым этапом в вооружении крепости и соответствуют постройке второй линии крепостных стен. В этот период монастырь превратился в одну из сильнейших крепостей на северо-западе Руси и стал большой потенциальной силой на случай внешней агрессии. Усилилось также активное боевое значение крепости.

7. В 1653–1682 гг. в монастыре талантливыми мастерами К. И. Серковым и С. В. Шамом был построен мощный пояс крепостных стен. Увеличение обороноспособности крепости сказалось, с одной стороны, в увеличении мощи самих оборонительных сооружений, а с другой, – в усилении активной стрелковой обороны. Насыщенность стен бойницами, по сравнению с предшествующим периодом, возросла в 2 раза.

8. Основной состав вооружения монастыря был укомплектован в 1650–1670 гг. За этот период времени артиллерия крепости увеличилась более, чем в 2 раза, а другое огнестрельное оружие – более, чем в 8 раз. Артиллерия и ручное огнестрельное оружие поступали в монастырь крупными партиями при посредстве централизованного государственного снабжения.

9. У вновь поступивших 45 чугунных пушек в известной степени были стандартизованы калибры и вес. Мощность крепостной артиллерии увеличилась во много раз благодаря тяжелым пушкам большой и средней статьи; в то же время не ослаблялось внимание к оснащению крепости легким и подвижным огнестрельным оружием – ружьями, карабинами и пистолетами. Характер комплектования крепости оружием отличался плановостью и систематичностью.

10. Все вооружение крепости Кириллова монастыря во второй половине XVII в. насчитывало 80 пушек и свыше 5000 предметов огнестрельного, холодного и защитного оружия, снаряжения и боеприпасов. Исторически сложившийся военный потенциал Кирилловской крепости оставался действенным и боеспособным в течение всего XVII в.

11. В начале XVII в. в крепости была построена оружейная палата, превратившаяся в 1655 г. в большое централизованное хранилище всего монастырского оружия, исключая артиллерию. Эта палата являлась образцовым хранилищем точно учтенного и систематизированного оружия, снаряжения и, частично, боеприпасов. Одновременно с ней была создана должность оружейничих, на обязанности которых было содержание оружия в постоянной боевой готовности. Памятником высокой квалификации оружейничих являются подробная опись оружия 1668 г., а также другие описи и документы.

12. Огромный размах военного строительства в Кирилло-Белозерском монастыре в XVII в. ярко свидетельствует о силе и мощи Русского государства. Новый этап в вооружении Кирилловской крепости в середине и второй половине XVII в. соответствует той исторической эпохе, которую В. И. Ленин назвал новым периодом русской истории, характеризующимся бурным ростом производительных сил страны[799]799
  В. И. Ленин. Соч., т. 1 (изд. 4-е), стр. 137.


[Закрыть].

13. Вся история вооружения крепости Кириллова монастыря опровергает еще не так давно высказывавшиеся мнения о военной отсталости России в XVII в. и вооружении русского войска только иностранным оружием. Почти вся артиллерия и другое оружие крепости были отечественного происхождения. Однако последнее обстоятельство, особенно если учесть широкие международные связи Русского государства, не исключало наличия некоторого количества иностранного вооружения, в частности мушкетов.

14. В связи с победным завершением Северной войны и возвращением России Балтийского побережья крепость Кириллова монастыря утратила свое военно-стратегическое значение. Вооружение ее постепенно устарело и в конце XVIII в. было большей частью расхищено и распродано[800]800
  Авторы настоящей статьи выражают глубокую благодарность архитектору, кандидату искусствоведения В. В. Косточкину за помощь в данной работе.


[Закрыть].

Приложения

Приложение 1

Архитектурно-археологическое исследование Оружейной палаты Кирилло-Белозерского монастыря в 1953–1954 гг.

Первое литературное известие об Оружейной палате Кирилло-Белозерского монастыря относится к концу XVIII в.; побывавший в монастыре в 1791 г. Н. Н. Челищев записал в своем дневнике: «В ружейной палате нет ничего хорошего, а несколько куч старинных переломанных лат, шишаков, ружейных стволов, лож и замков, порошениц, стрел и прочих мелочей. Хотя прежде и было много древних любопытных вещей, но так как по несмотрению от тяжести свод, на котором они лежали, рассыпался, то те вещи совсем переломало, другие землею, кирпичем и известью засыпало, что их и отыскать не могли»[801]801
  Н. Н. Челищев. Путешествие по северу России в 1791 г. Дневник. СПб., 1886, стр. 229.


[Закрыть]. Из этого сообщения видно, что перечисленное оружие было только небольшой частью, уцелевшей после обвала сводов хранилища, и что оно было перенесено в другое помещение, названное по традиции «оружейной палатой».

В 1805 г. безымянный составитель описания Кириллова монастыря насчитал на его башнях 48 пушек и привел краткую опись хранившегося в «новой оружейной» оружия. Поясняя молву о большом количестве вооружения, бывшем ранее в монастыре, он писал, что «несколько возов ружья отборного взято прежде сего лет за двадцать, да и в давние времена»[802]802
  Историческое описание монастыря преподобного Кирилла, находящегося в Новгородской губернии на Белоозере. М., 1805, стр. 17–19. Так как упоминаемая выше опись 1802 г. не отмечает пушек, надо думать, что данное описание составлено до 1801–1802 гг., когда пушки еще сохранялись в крепости. Хотя точная дата «исчезновения» кирилловской артиллерии осталась нам не известной можно предположить, что это произошло в конце XVIII в.


[Закрыть].

Еще раз об оружейной палате упоминает в 1809 г. К. М. Бороздин. Сопровождавшие его в Кириллов монастырь художник Д. И. Иванов и археолог А. Ермолаев сделали рисунки монастырского вооружения. В альбоме с этими рисунками имеется надпись, повествующая о разрушении древнего монастырского арсенала: «Оружейная палата… была некогда наполнена всякого рода оружиями… многие из них были весьма редкими; но лет 25 тому назад в той кладовой, где находилась оружейная, верхний свод, обрушившись от ветхости, подавил хранившиеся в ней вещи и проломил даже каменный пол со сводом, который был в сей оружейной. Нынешнее кирилловское оружие состоит только из остатков, которые могли в то время из-под развалин вытащить»[803]803
  Альбом рисунков и чертежей к путешествию по России К. М. Бороздина, 1809, ч. II, текст к табл. XVI. ГПБ, Рукописный отдел, F – IV–204/2.


[Закрыть]. Таким образом, примерной датой катастрофы оружейной палаты Кириллова монастыря К. М. Бороздин считал 1784 г.

В церковно-исторической литературе XIX в. установилась традиция, объясняющая исчезновение оружия из монастыря словами составителя описания 1805 г., что оно, мол, «мало-помалу переходило в другие города», по мере того как монастырь терял значение крепости[804]804
  Амвросий. Историческое описание Кириллова-Белозерского монастыря, 1811, стр. 15; его же. История российской иерархии, 1812; И. Ф. Тюменев. 500-летие Кирилло-Белозерского монастыря. Исторический вестник, 1897, VIII, стр. 482; «Русский паломник», 1897, № 30, стр. 472, 473; «Право славные русские обители». Приложение к журналу «Русский паломник» за 1909, стр. 127–129, и др.


[Закрыть].

Н. Макаренко поставил вопрос о судьбе монастырского арсенала уже в виде исторической загадки. Исследователь, столкнувшись с фактом почти полного исчезновения оружия в конце XIX в. и, видимо, не удовлетворившись старыми объяснениями, писал: «Арсенал монастыря окутан дымкой таинственности…, слишком 1300 пищалей и множество другого рода оружия, доходившего до внушительной суммы в 8510 нумеров…. неизвестно где сейчас находятся»[805]805
  Н. Макаренко. Путевые заметки и наброски о русском искусстве. СПб., 1914, вып. 1 стр. 37.


[Закрыть].

Первые археологические раскопки оружейной палаты, произведенные в 1913 г. хранителем Петербургского артиллерийского музея полковником Н. М. Печенкиным, показали, что «историческая загадка» оружейной палаты может быть успешно разрешена. Из краткой заметки, промелькнувшей в археологической хронике, следует, что раскопки производились внутри каких-то двух построек; в одной из них, где помещался амбар, под кирпичным полом, действительно, оказались обвалившиеся своды, образовавшие слой разбитого кирпича толщиной около 4 аршин. «При расчистке раскопа были найдены части металлических деталей, оружия, кремневые ружейные замки, куски кожи с металлической обивкой». В заключении заметки сообщалось, что «работы очень опасны и будут скоро прекращены»[806]806
  ИАК, Прибавление к вып. 52, 1914, стр. 119.


[Закрыть].

В 1940 г. Н. И. Репников подвел итог изучению оружейной палаты и уверенно заявлял, что для окончательного решения вопроса об оружейной палате необходимо провести археологические раскопки[807]807
  Н. И. Репников. Ук. соч., стр. 233–239.


[Закрыть].

Перед Великой Отечественной войной поисками кирилловского оружия занимался архитектор В. В. Данилов, руководивший реставрационными работами в монастыре. Однако его раскопки не увенчались успехом – поиски оружия были направлены по заведомо неправильному пути, так как местоположение оружейной палаты было уже основательно забыто[808]808
  В. В. Данилов ошибочно помещал здание арсенала на месте не сохранившихся хлебных кладовых (см. план В. В. Данилова в альбоме «Архитектурные памятники Кирилло-Белозерского монастыря», хранящемся в ККМ).


[Закрыть].

Каменная оружейная палата 1655 г. была построена, очевидно, в соседстве с прежней «палаткой» и занимала второй этаж здания – «делана над братцким погребом летним». По словам описи 1732–1733 гг., «… подле тое поварни [речь идет о квасной поварне] полата оружейная, при ней кельи о двух житьях, высподи погреб летней каменный же». Весь комплекс хозяйственных построек вместе с оружейной был «крыт тесом в зубец»[809]809
  ГПБ, Рукописный отдел, Кирилловский фонд, № 98/1334-б, лл. 585, 586.


[Закрыть].

Более подробно местоположение палаты описано в частично уже приведенном отрывке из описи монастыря 1773 г. «От онех пивоварни и квасоварни на западную ж сторону оружейная полата каменная, по наружной мере в длину по линии пять сажен с полуаршином, поперег линии семь сажен с полуаршином; под оной оружейной полатой квасной погреб…, подле оной оружейной полаты от западной стороны внизу каменная келья, по наружной мере в длину две сажени, в ширь с сенми четыре сажени; над оной кельей сверху ж келья той же меры; в оных кельях 12 окошек. Из верхних сеней лестница на низ каменная со стенкой каменной»[810]810
  ВОГА, ф. 496, оп. 1, № 2992, л. 26.


[Закрыть].

Из этого видно, что оружейная палата находилась за западной стеной квасоварни и что с запада к ней примыкали двухэтажные кельи, в которых, очевидно, жил оружейничий или были оружейные мастерские. Вход в палату был из этих келий. Они были сделаны уже после 1655 г., так как при постройке оружейной не упоминаются.

Наиболее важным документом, определяющим местоположение оружейной палаты, является план монастыря 1786 г. На плане ее место точно указывается – «братцкий погреб летний, над коим оружейная» (см. рис. 14).

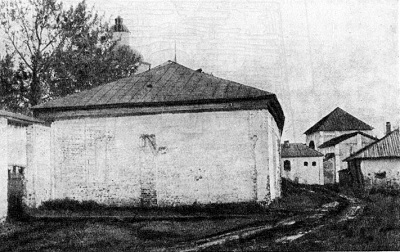

^{Рис. 28. Оставшийся этаж оружейной палаты Кирилло-Белозерского монастыря. Вид с северо-запада}

В 1953–1954 гг. Артиллерийский исторический музей произвел работы по изучению оружейной палаты. Исследование арсенала (даже частично разрушенного) давало возможность установить устройство, размеры и архитектурный облик подобного рода сооружений и составляло одну из основных задач экспедиции. В итоге двухлетних работ удалось в основных чертах раскрыть облик этого памятника[811]811
  Большую помощь в работе экспедиции оказал архитектор, кандидат искусствоведения В. В. Косточкин, который консультировал чертежно-графическую фиксацию раскопок, технику безопасности и составил справку о состоянии памятника. В последний год работ экспедицией руководил полковник К. А. Раевский.


[Закрыть]. Остатки оружейной палаты находятся в северо-западном углу монастыря и в настоящее время являются крайним северо-западным помещением, входящим в комплекс других хозяйственных построек (рис. 28). Сохранившийся первый этаж здания был сооружен не одновременно с прилегающими к нему постройками; он является самостоятельным сооружением, вплотную пристроенным к пивоварне без перевязки кирпичной кладки.

Наружная архитектура здания отличается большой простотой: фасады стен членятся лопатками; небольшие окопные проемы не имеют обрамлений[812]812
  Стены здания повреждены трещинами от самого верха до фундамента. Вместе с примыкающими постройками оно перекрыто в настоящее время общей железной крышей.


[Закрыть]. Сооружение возведено из большемерного кирпича размером 32–33,5 X 16 X 8–8,5 см, сложенного на известковом растворе с примесью цемянки[813]813
  Это «государев большой кирпич», размер которого был установлен на рубеже XVI и XVII вв. для государственных построек. В число последних входили оборонительные и все связанные с ними сооружения монастыря.


[Закрыть].

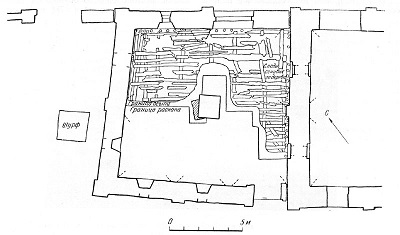

^{Рис. 29. План первого этажа оружейной палаты Кирилло-Белозерского монастыря}

Первый этаж палаты имеет в плане вид слегка скошенного квадрата размером 10 X X 10 м (рис. 29). Средняя толщина стен этого этажа – 1,25 м. В центре его стоит квадратный кирпичный столб (1,4 X 1,4 м при высоте 2,75 м), несколько наклонившийся в северо-восточную сторону. Раскопки показали, что этот столб появился уже после обвала сводов палаты; под подстилающим его щебеночным слоем находится сильно рассевшаяся и сдвинутая к северо-западу кладка, являющаяся остатком первоначального столба, имевшего в плане примерно те же размеры.

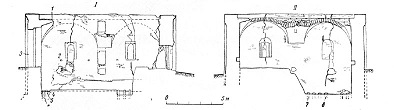

^{Рис. 30. Разрезы первого этажа оружейной палаты Кирилло-Белозерского монастыря. I – юго-восточная стена; II – северо-западная стена; 1 – остатки кирпичной выстилки пола; 2 – гнезда балок; 3 – поздний проем; 4 – основание стены, 5, 7 – сваи; 6, 8 – уровень грунтовых вод}

От сводов первого этажа палаты сохранились лишь пяты[814]814
  Остатки сохранившихся сводов несут следы искусственной обивки, что связано с вторичным использованием здания уже после обвала его верхних частей.


[Закрыть] да следы полукружий распалубок. На юго-восточной и северо-западной стенах было по две таких распалубки, на двух других – по три, но более мелких (рис. 30).

На юго-восточной, юго-западной и северо-западной стенах сохранились гнезда от деревянных связей диаметром 20–30 см, которые были перекинуты на центральный столб.

Рухнувшее покрытие хорошо реконструируется по сохранившимся остаткам – это был сомкнутый свод с распалубками, опиравшийся на центральный столб.

Из 5 узких арочных окон, имеющихся в помещении, четыре заложены. В южном углу сохранился сильно испорченный позднейшими переделками древний дверной проем; рядом с ним на внутренней стороне стены видны следы наклонного свода, перекрывавшего, по-видимому, лестницу, ведшую в полуподвальное помещение[815]815
  Сейчас в палату ведут широкие ворота, пробитые в северной стене на месте старого, более узкого входа или, вернее, окна.


[Закрыть].

Раскопки, охватившие северную половину здания, показали, что первый этаж делился в свою очередь на 2 части: полуподвальное помещение, углубленное по отношению к древней поверхности земли на 1,8 м, и верхнее – собственно первый этаж, отделенный от «подполья» бревенчатым перекрытием; гнезда от балок последнего сохранились в стенах на уровне современного пола.

Пол полуподвальной части здания, несмотря на то, что он принял на себя основной удар упавших перекрытий, сохранился сравнительно хорошо. Он состоит из деревянных лаг, лежащих непосредственно на вязкой глинистой земле, и настланного на них дощатого настила. Грунтовые воды не позволили достичь материка[816]816
  Высокое стояние грунтовых вод объясняется поднятием уровня воды в озере за последние 100 лет.


[Закрыть]. Но, несмотря на это, удалось установить, что стены палаты заложены по меньшей мере на 60 см глубже юго-восточной стены пивоварни и что они поставлены на валунный фундамент. Последний удалось обследовать только на глубину 40 см. По периметру основания стены регулярно вбиты сваи диаметром 20–30 см в один или несколько рядов.

Значительная углубленность полуподвального помещения, отсутствие вытяжных отверстий и специфического налета на стенах, появлявшегося при отапливании помещений по-черному, щелевидная форма окон, пропускавших мало тепла и света, – все это говорит за то, что исследованный этаж здания можно отожествлять с «летним братским погребом», ставшим в 1655 г. нижним этажом оружейной палаты.

Второй этаж оружейной палаты, площадью около 100 кв. м был, очевидно, таким же простым, как и первый. По всей вероятности, он тоже был одностолпным. Именно этот этаж и был хранилищем большого количества монастырского оружия. Выбор его для этой цели был обусловлен, по-видимому, чисто практическими соображениями – во втором этаже было значительно суше, а его помещение легко проветривалось. Подобное явление можно считать общим правилом для построек такого рода. Оружейные палаты Троице-Сергиевской лавры и Соловецкого монастыря также находились во вторых этажах.

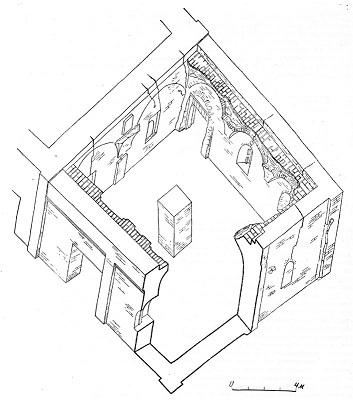

^{Рис. 31. Аксонометрия сохранившегося этажа оружейной палаты Кирилло-Белозерского монастыря с остатками пола второго этажа и фрагментом дверного проема в северо-западной стене}

Следами второго, ныне не существующего этажа Кирилловской оружейной палаты являются фрагменты кирпичного пола, находящиеся на остатках свода первого этажа, а также нижние части его стен (3–6 рядов кладки), возвышающиеся над фрагментами кирпичной выстилки и проходящие по периметру здания с 3 сторон (рис. 31). С четвертой стороны таких остатков нет, так как юго-восточная стена палаты является одновременно северо-западной стеной пивоварни; размер кирпича, из которого были сложены стены второго этажа оружейной палаты, – 32 X 15 X 8, 5 см[817]817
  Cветлый желто-белый раствор с большим количеством песка, скрепляющий остатки стен верхнего этажа, отличается от розоватого цемяночного раствора, на котором сложены стены нижнего этажа. Это дает основание утверждать, что строительство первого и второго этажей палаты происходило не одновременно. (В. В. Косточкин. Заключение о состоянии и времени построения оружейной палаты Кирилло-Белозерского монастыря. Дела канцелярии АИМ, 1954 г.).


[Закрыть].

По сравнению со стенами нижнего этажа стены верхнего помещения здания были тоньше; оставшаяся от них кладка слегка отступает от внутренней поверхности стен существующего этажа. В середине северо-западной стороны второго этажа уцелели порог и часть дверного проема, связывавшего помещение оружейной с не сохранившимися кельями, располагавшимися с северо-западной стороны палаты. Опись 1668 г. отмечает в стенах оружейной «окончины слюдные и решетки и затворы в окнах и двери железные»[818]818
  П. И. Савваитов. Ук. соч., стр. 45.


[Закрыть].

По-видимому, скромный, простой и в то же время монументальный облик здания, как бы вросшего в комплекс окружавших построек, свидетельствует о его строго практическом назначении. В целом оно представляло собой установившийся тип светского сооружения – одностолпной двухэтажной каменной палаты, сложившейся еще в XVI в. и использованной в данном случае для военных целей.

Во время раскопок Кирилловской оружейной палаты вскрыто 50 м² площади. Исследование показало, что завал строительного материала на большей части площади раскопа имеет одну и ту же структуру с небольшими различиями. Под поздней кирпичной вымосткой находится слой щебенки с незначительной примесью гравия. Толщина этого слоя – 50–70 см. Далее на глубину до 1 м идет гравий с известковой крошкой, а под ним – прослойка сгнившего дерева толщиной 2–4 см. Под деревом на глубине 1–1,9 м следуют отдельные бесформенные блоки, целые и битые кирпичи. Вся эта масса лежит на полусгнившем деревянном полу, толщина которого достигает 20 см. Выше упоминалось, что данный пол был положен на лагах и что под ним находится вода.

Последовательность слоев завала отражает в основном упавшие своды палаты. Нижние бесформенные блоки являются, очевидно, фрагментами перекрытия первого этажа. Прослойка дерева на глубине 1 м – это, вероятно, остатки дощатого настила, лежавшего на кирпичном полу второго этажа. Верхняя часть завала (гравий и песок) относится к своду и отчасти к стенам второго этажа.

Катастрофа в оружейной палате произошла внезапно, так как оружие не было вынесено. Во время падения сводов предметы вооружения были переломаны.

Обращает на себя внимание факт отсутствия некоторых необходимых частей оружия, которые не могли быть утрачены до катастрофы или во время ее. Так, найдены замки от пистолетов, но не было самих стволов; 3 карабинных ствола оказались без замков и т. д. Обилие размельченного строительного мусора, малое количество блоков от сводов и целого кирпича, общая перемешанность щебня и небольшое количество археологических находок позволяют заключить, что завал разбирался (особенно в верхней части) для извлечения оружия и целых кирпичей.

В результате проведенных раскопок собрана коллекция различного оружия и его частей. Все найденные предметы были покрыты толстым слоем ржавчины и имели местные глубокие коррозионные поражения.

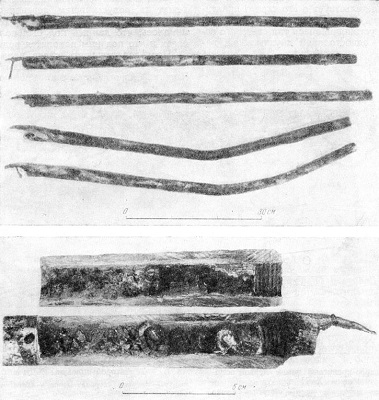

^{Рис. 32. Карабинные стволы (вверху) и казенные части карабииных стволов, разрезанных вдоль (внизу)}

В процессе раскопок найдено 5 карабинных стволов (рис. 32); два из них погнуты. Длина этих стволов – 67–75 см; калибр – около 15 мм; толщина стенок в казенной части – 5 мм, а в дульной – 3 мм. Казенная часть стволов была завинчена железной пробкой в разогретом состоянии (см. рис. 32). Стволы изготовлены из кричного полосового железа посредством кузнечной сварки в стык или внахлестку.

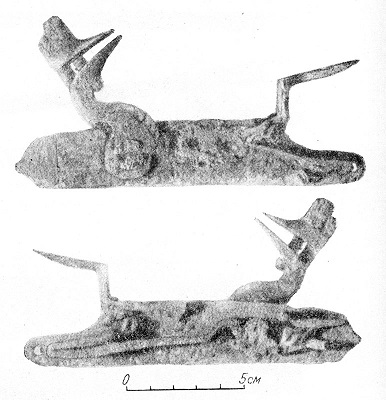

^{Рис. 33. Ударно-кремневый замок первой половины XVII в. вверху – лицевая сторона; внизу – оборотная сторона}

Наряду со стволами обнаружено 11 ударно-кремневых замков. По конструкции их можно подразделить на 2 группы. В первую группу входят 2 замка от пищалей, огниво которых смонтировано отдельно от крышки полки, а боевая пружина находится с внешней стороны (рис. 33). Эти замки относятся к первой половине XVII в., а возможно, даже к концу XVI в. Вероятнее всего, они – местного изготовления. Вторую группу составляют замки, огниво которых представляет одно целое с крышкой полки, а боевая пружина расположена с внутренней стороны (рис. 34). Замочные доски некоторых замков этой группы украшены гравированным растительным орнаментом – «травами». Эти замки относятся, по-видимому, к середине или второй половине XVII в. Возможно, что они изготовлены по западноевропейскому образцу, который имел название «французский батарейный замок»[819]819
  Н. И. Соболев и В. А. Ермолов. Ук. соч., стр. 420, 421.


[Закрыть].

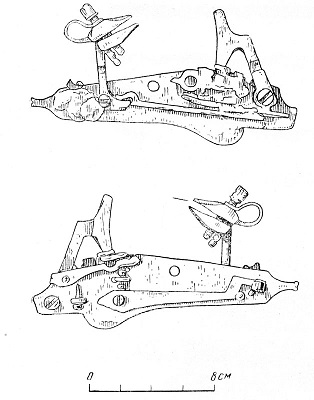

^{Рис. 34. Ударно-кремневый замок середины и второй половины XVII в. вверху – лицевая сторона; внизу – оборотная сторона}

Все замки железные, сварные; их замочные доски были подвергнуты поверхностной цементации, а огнивные – на глубину 0,8 мм, с последующей закалкой. Пружины замков изготовлены из стали с содержанием углерода до 0,7 %. Русские военные инструкции специально предписывали «огнива к тем замкам… делать с укладом (т. е. из стали), чтобы они были гораздо огнисты, также к тем замкам и пружинам делать, чтобы по взводу были мехки, а не ломки» (1679 г.)[820]820
  Н. В. Гордеев. Ук. соч., стр. 5.


[Закрыть].

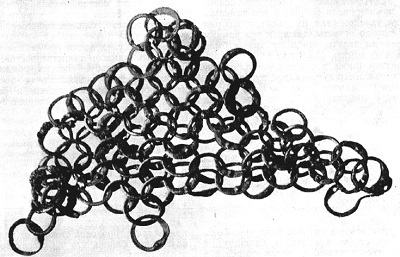

^{Рис. 35. Клепаная кольчуга. (Фрагмент. Увеличено в 1,5 раза)}

Найдена также часть кольчатого панциря, изготовленного из плоских колец (рис. 35). Наружный диаметр этих колец – 10,5–11,5 мм, а ширина 1,2–1,4 мм. Все кольца скреплены при помощи шипов[821]821
  Кольца кольчуг скреплялись сквозной заклепкой «на гвоздь». Об отличии кольчуги от панциря см. Н. В. Гордеев. Русский оборонительный доспех. Сборник ГОПМК, М., 1955, стр. 65 и 79.


[Закрыть]. Содержание углерода в металле колец – 0,13 %.

Химический состав металла обнаруженных при раскопках изделий характерен для кричного железа, выплавлявшегося в сыродутных печах.

В ходе исследования оружейной палаты рассеялась «дымка таинственности», скрывавшая ее судьбу. Вместо романтичной загадки перед исследователями предстала неприглядная картина гибели и разграбления большого собрания старинного оружия.

Приложение 2

Опись укреплений Кирилло-Белозерского монастыря, составленная в 1601 г.

ГПБ, Рукописный отдел, шифр Кир. № 72/1311

[В сносках указаны разночтения по описи 1621 г. (находится там же. Шифр Кир. № 73/1312, лл. 455–462 об.)]

|л. 480 | А мера монастырю. А ограда круг большово монастыря каменна з башнями; а сколко ограды сажен и сколко башен и в башнях верхних и середних и нижних вокон и тому роспись.

На монастырь идучи от Святых ворот налево до башни, что у мельницы и до речки, что течет из Долгово озера|л. 480об.| в сквозь ограду в Северское озеро городовые стены 50[822]822
  В описи 1621 г. все цифры указаны прописью.


[Закрыть] сажен, а на стене верхних 24 окна, а по стене ход. А у башни на той речке мельница двоеколесная. Башня круглая в верх до кровли б сажен, а в ней ширина 3 сажени; верхних 24 окна, середних 12 вокон, нижних 10 вокон. А под башней зделана келья своды каменны, а живут в ней монастырские детеныши, которые солод ростят.
