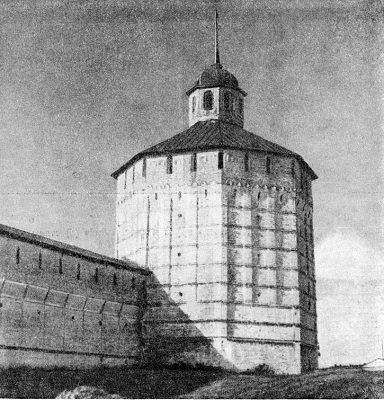

^{Рис. 22. Вологодская башня «Нового города». Вид с запада}

Новая крепость выгодно отличалась от старой также своим регулярным характером. Ее башни и стены выстроены как бы по типовой конструктивной схеме. Сказалось это на единстве общего архитектурного облика крепости, хотя некоторые части стен и башни несколько отличаются друг от друга. При этом нельзя не обратить внимания на то, что на общем фоне развития оборонительных сооружений монастырей в середине XVII в., имеющих подчеркнуто декоративный облик[742]742
  О декоративности крепостных форм монастырей в середине XVII в. в связи со снижением их активной боевой роли см. Н. Н. Воронин. Ростовский кремль. Известия ГАИМК, вып. 100, 1933, стр. 659 и сл.


[Закрыть], укрепления Кириллова монастыря необычно выделяются своей простотой и строгостью, что свидетельствует прежде всего о их практическом назначении. Исключение составляет только восьмигранная Вологодская башня, стены которой имеют лопатки, горизонтальные тяги и поясок из декоративных арочек (рис. 22). Благодаря этому Вологодская башня близка к башням Троицкой лавры, а также к башням некоторых других крепостей среднерусской полосы. В облике крепости сказалось умение талантливых зодчих сочетать практическое назначение с глубоким пониманием художественного образа монастыря-крепости,

В общем простой и ясный облик «Нового города» исполнен богатырской, величественной красоты. Его башни своей мощной устремленностью вверх придают особую выразительность силуэту всей крепости. «Новый город» воплотил в себе мощь и силу русского народа, отстаивавшего в борьбе с врагом свою независимость. Поэтому восторженные слова Павла Алеппского, поразившегося видом укреплений Троице-Сергиевской лавры, можно с полным правом отнести и к построенным по их образцу, но еще более грандиозным оборонительным сооружениям Кириллова монастыря. Стена, писал он, «громадна и поражает удивлением… Амбразуры по окружности ее бессчетны и разных видов… так что и птица не может укрыться внизу [стены]. Что касается башен, то в стенах Антиохии не найдется ни одной им подобной по величию, высоте, по устройству, множеству камер, отверстий и амбразур с пушками… Ум не может представить их неприступность и красоту»[743]743
  Павел Алеппский. Ук. соч., кн. 4, стр. 36.


[Закрыть].

Вполне понятно, что для «Нового города» Кирилловской крепости требовалось вооружение. Но своими силами монастырь создать его не мог; на помощь ему пришло правительство, всячески поощрявшее строительство укреплений, наблюдавшее за составом их гарнизонов и вооружением. По этому поводу Григорий Котошихин писал: «А для остерегания или оберегания города, в больших городах устроены стрельцы вечным житьем, пушкари и затинщики и воротники… И для воинского времени во всяких городах, и у монастырей… устроены осадные дворы…. а пушки и пушечные запасы и всякое воинское и осадное оружие посылается в те городы с Москвы, смотря по городу. Так же в больших каменных монастырях для осадного времени пушки и пушечные всякие запасы, всякое осадное оружие царское… и в иных монастырях для оберегания городов от воинских людей устроены стрельцы и пушкари»[744]744
  Г. К. Котошихин. О России в царствование Алексея Михайловича. СПб., 1859, стр. 106.


[Закрыть]. Подтверждением этому является грамота от 17 января 1651 г., говорящая о беспошлинном провозе из Москвы в Кириллов монастырь 10 чугунных пушек общим весом 351 пуд 30 гривенок (5 761,5 кг)[745]745
  Архив ЛОИИ, коллекция Н. Никольского, № 118.


[Закрыть].

Основные поступления оружия в Кириллов монастырь падают на 1650–1660 гг. Местное производство оружия в эти годы нам неизвестно. По-видимому, оно было вытеснено продукцией русских оружейных заводов и отчасти иностранными поставками. В целом же укомплектование крепости оружием закончилось к 1668 г. Для хранения этого оружия требовалось, естественно, помещение. Поэтому еще в 1655 г., в период бурного строительства в монастыре, «по соборному приговору» была «делана над братским погребом летним оружейная палата каменная»[746]746
  Все приведенные сведения о постройке оружейной палаты см. Н. Никольский. Ук. соч., т. I, вып. 1, стр. 231, 232.


[Закрыть]. Новое здание было выстроено, по-видимому, близ старой палатки 1621 г., которая не могла, очевидно, вместить всего поступившего оружия. О постройке этого здания известно немного. Весь июнь и июль «делали ее монастырские каменщики безденежно за зделье на монастырском хлебе». Кроме того, в строительстве участвовали 154 семеновских крестьянина, получивших за работу 22 рубля 19 алтын 4 деньги. Здание было выстроено основательно; «в тоеж палату зделано 4 связи долгих, да 4 коротких и с столбы в стены с обухи и с крюки, да 5 замков». Одних только железных связей пошло в него 39 сажен с четью (около 84 м), сечением 1–2 вершка и весом 201 пуд 5 гривенок (3294,5 кг). Ковал их белозерский кузнец Пятой Федоров «из своего железа своими людьми и угольем». Ему за работу было дано 110 рублей 22 алтына 3,5 деньги.

Заметим, что оружейные палаты существовали в Троице-Сергиевской лавре и в Соловецком монастыре (построена в 1602 г.)[747]747
  Арх. Досифей. Летописец соловецкий. М., 1833, стр. 49.


[Закрыть]. В крупных городах, таких, например, как Псков или Торопец, местом хранения оружия часто служили деревянные навесы, погреба и «амбары»[748]748
  И. И. Побойнин. Историко-статистический очерк Торопца и его уезда в XVI–XVII ст. ЧОИДР, кн. 3, 1899, стр. 111.


[Закрыть]. В Туле все вооружение было сосредоточено в каморах Никитской, Спасской и Пятницкой башен[749]749
  И. Сахаров. Памятники Тульской губернии. ЗОРСА РАО, т. I, ч. 2, 1851, стр. 39.


[Закрыть]. Безусловно, строительство каменной оружейной палаты в Кирилловом монастыре было вызвано его положением «великой государевой крепости».

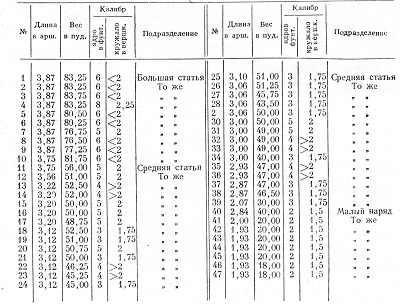

^{Таблица 5. Городовой наряд крепости Кириллова монастыря во второй половине XVII в. (чугунные пушки) *В основу таблицы положена опись 1745 г. (Архив ЛОИИ, Колл. Никольского. № 679, лл. 1–15). В ней перечислены 70 орудий с указанием их калибров в вершках. Знаком – «невступно». Это приблизительной способ измерения применен писцом почему-то только к 16 орудиям, имевшим калибр более или менее 2 вершков. Из описи выделено 47 орудий «чугунного железа», 44 из которых (исключив пушки Зюзина) были, очевидно, завезены в период постройки Нового города. Остальные орудия в описи отмечены как пушки из «русского железа», «скорострельные без станков», «железные русского дела» и относятся к предшествующему периоду. На основании сличения калибра, обозначенного в надписях бронзовых орудий XVII в. и их линейного выражения (по экспонатам АИМ) удалось установить, что фунты или гривенки древних ядер соответствуют не позднему торговому фунту (96 зол. = 409 г), а артиллерийскому (115 зол. = 490 г), кстати сказать, почти равному обычному весовому фунту XVII в. (112 золотников). Поэтому, по формуле нахождения диаметра по весу и объему круглых тел, чугунное ядро весом в 1 гривенку имеет диаметр примерно 2 дюйма. На основании этого: 1,5 вершка = 2,6 дюйма = 2 фунта; 1,75 вершка = 3 дюйма = 3 фунта; 2 вершка = 3,5 дюйма = 5 фунтов; 2,25 вершка = 4 дюйма = 8 фунтов. При этом зазор ядер принят в 1/29 их линейного калибра}

Вооружение Кириллова монастыря в его классической полноте характеризует опись 1668 г.[750]750
  Более ранней описи, видимо, нет, так как в приписке к описи 1668 г. сказано, что Кириллов монастырь «ни на кого изстари описыван не бывал и описных книг нет». (П. И. Савваитов. Ук. соч., стр. 42). Подлинник описи хранится в ГПБ, Q – IV–393.


[Закрыть] Этот редкий по тщательности исполнения документ составлен знавшим военное дело человеком, очевидно, оружейничим «старцем» Ионой Реутовым. Опись оружия начинается с перечня 80 пушек. Возможной ошибкой этой описи является помещение всех их в арсенал, а не в башни, где они тогда должны были находиться[751]751
  По-видимому, пушки устанавливались на башнях по мере их строительства; не исключено, что некоторое время вновь привезенные орудия находились возле оружейной палаты, что и дало повод включить их в состав арсенального оружия. Кстати, постройка новых башен началась в 1656 г., т. е. уже после того, как в монастырь начали поступать пушки из Москвы.


[Закрыть]. Из этих пушек 34 известны по описям 1621 и 1635 гг., а остальные относятся к периоду строительства «Нового города». К сожалению, сведения о последних не полные; дано только их подразделение на «статьи». Поэтому для определения точных тактико-технических данных крепостной артиллерии интересующего нас времени были привлечены дополнительно описи 1695, 1745 и 1773 гг. Сопоставление всех этих описей дает довольно подробную характеристику артиллерии Кириллова монастыря во второй половине XVII в. (табл. 5).

Из табл. 5 видно, что за 33 года – с 1635 г. по 1668 г. – количество орудий увеличилось с 34 до 80, т. е. более, чем в 2 раза. Очевидно, подавляющее большинство стволов, отлитых из чугуна, было доставлено из Москвы в ходе строительства крепости.

Количество присланных пушек определялось потребностями обороны. При этом учитывалось количество бойниц в башнях «Нового города». В настоящее время этих бойниц около 158. Присланные пушки, как о том свидетельствуют поздние описи, были размещены на башнях равномерно – по 2–4 на каждом ярусе. Все 47 новых пушек (включая пушки Зюзина) подразделяются по калибрам на пять групп: 8 шестифунтовых, 9 пятифунтовых, 8 четырехфунтовых, 13 трехфунтовых и 8 двухфунтовых. Получается почти равномерное распределение пяти основных калибров крепостной артиллерии. По мощности новые пушки превосходят прежние мелкие орудия. Следует, однако, отметить, что сделанное в описи 1668 г. подразделение на «статьи» по степени мощности произведено не на основе одинаковых калибров, а на основе сходных размеров и веса.

Согласно разбираемой описи, к «большой статье» относилось 10 наиболее крупных и тяжелых орудий размером 2,75 м каждое и калибром 6 фунтов[752]752
  Исключение составляют 2 пушки: одна калибром 8 фунтов, другая – 5 фунтов.


[Закрыть]. Существенные колебания в весе от 77 пудов 10 фунтов до 83 пудов 10 фунтов зависели прежде всего от толщины стенок стволов и от их общей длины (в описи 1773 г. приведены результаты измерений стволов от дульного среза до запального отверстия, причем они различны). К «Средней статье» относятся 29 пушек (13 трехфунтовых, 8 четырехфунтовых и 8 пятифунтовых) средним весом 45–52 пуда и длиной 2–2,67 м. Расхождение в их весе может быть объяснено теми же причинами. К «Малому наряду» мы условно относим 8 двухфунтовых пушек весом 18–20 пудов и длиной 129–142 см. При всем различии трех выделенных подразделений обращает на себя внимание почти полное сходство отдельных экземпляров и целых серий одинаково калиброванных орудий по длине и весу. 8 шестифунтовых пушек одинаковы по длине (3 аршина 14 вершков), а 2 имеют одинаковый вес (83 пуда 10 фунтов). Среди пятифунтовых пушек 2 одинакового размера (3 аршина 3 вершка) и веса (50 пудов). Абсолютно тождественны попарно между собой 4 четырехфунтовые пищали (табл. 5, № 32 и 33; 35 и 36). Близки друг другу 3 трехфунтовых образца, а из 8 двухфунтовых орудий 4 не отличаются друг от друга (№ 42–45).

Единообразие калибров и размеров групп орудий внутри каждой «статьи» свидетельствует, что стволы могли быть отлиты в одном месте и, вероятно, по одной установленной типовой модели. Одновременно это единообразие говорит о том, что во второй половине XVII в. выпуск одинаковых артиллерийских стволов на русских заводах был уже налажен[753]753
  В Соловецком монастыре в середине XVII в было 3 чугунных пушки, одинаковых по размерам и калибрам с пушками «большой статьи» Кириллова монастыря (Архив ЛОИИ, коллекция 115, № 53, лл. 196 об. – 197).


[Закрыть]. Здесь со всей очевидностью обнаруживается превосходство крупного производства перед мелким – кустарным. Следовательно, «стандартизация» размеров и калибров артиллерийских стволов, связываемая обычно с петровскими преобразованиями[754]754
  М. Д. Xмыров. Артиллерия и артиллеристы в допетровской Руси. «Артиллерийский журнал», 1865, № 9, стр. 479 и сл.; Н. Е. Бранденбург. Ук. соч., стр. 63–66; А. В. Чернов. Вооруженные силы Русского государства в XV–XVII вв. М., 1954, стр. 176.


[Закрыть], произошла на Руси примерно на 50 лет раньше, в связи с развитием пушечно-литейной промышленности[755]755
  Вообще о широкой стандартизации калибров допетровской артиллерии мы можем уверенно говорить для второй половины XVII в. Особенно показательны данные о литье бронзовых пушек в 40– 80-х годах XVII в. По дошедшим до нас сведениям известно более 80 орудий, изготовленных 20 разными русскими мастерами. Они имели калибр 2 гривенки (фунта) и вес в среднем 9–11 пудов или 20–23 пуда (Н. Е. Бранденбург. Ук. соч., стр. 131 и сл.; Н. Н. Рубцов. История литейного производства в СССР, ч. 1, М. – Л., 1947, стр. 188–244). Некоторых мастеров второй половины XVII в. – Евсевия Данилова, Осипа Иванова, Пантелея Яковлева, Федора Аникиева, Ивана Антипьева, Филиппа Баранова, Акима Гаврилова – мы знаем по целым сериям отлитых ими орудий, которые одинаковы по калибру (2 гривенки), а иногда – по длине ствола. Наши наблюдения над пищалями О. Иванова, Е. Данилова, П. Яковлева, находящимися в АИМ, показали, что мастер отливал вместе со стволом заранее установленное обозначение калибра и длины (2 фунта 3 аршина 7 вершков). Однако вес пищалей был несколько различен и поэтому начеканивался после отливки. Из этого можно заключить, что стандартизация шла в первую очередь по линии установления одинакового калибра и общих размеров орудия. Старое представление «о положительном отсутствии каких-либо известных общих правил в назначении калибров выделывавшихся орудий» средневековой русской артиллерии, и «полном произволе и неурядице в технике», – во всяком случае, для второй половины XVII в. (а может быть, и более раннего времени), – следует коренным образом пересмотреть.


[Закрыть].

Остальную часть кирилловской артиллерии составляли пушки мелкого калибра, оставшиеся от более раннего времени (конца XVI в. и начала XVII в.). Все они имеют разные размеры. Медных пушек монастырь не получал, так как они предназначались главным образом для полевых операций.

При сравнении тактико-технических данных чугунной артиллерии Кириллова монастыря с пушками тех же калибров саксонской артиллерии середины XVII в. наблюдается (при сходной длине) большая разница в весе в пользу русской артиллерии: отечественные пушки большой и средней статей примерно на 400–500 кг легче восьми– и шестифунтовых саксонских пушек[756]756
  М. Мейер. Ук. соч., ч. 1, стр. 198 и 243.


[Закрыть].

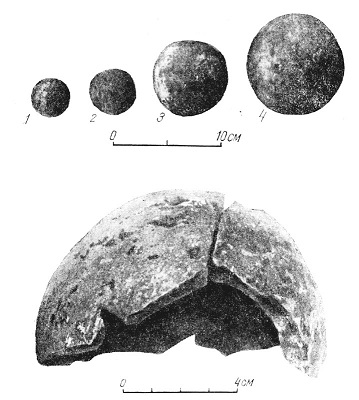

^{Рис. 23. Боеприпасы. 1, 2 – железные ядра; 3, 4 – чугунные ядра; 5 – граната. (Из раскопок оружейной палаты Кирилло-Белозерского монастыря, 1954 г.)}

Боеприпасами к кирилловской артиллерии были 6500 ядер и 96 полых гранат. Несколько из них найдено при раскопках оружейной палаты. Чугунные литые ядра к пяти– и двухфунтовым пушкам весят соответственно 2575 и 1140 г. Калибр литых полых гранат достигает 10 см. Толщина их стенок – 12–15 мм. Кованые железные ядра калибром 3,4 и 4,2 см (а также каменное ядро того же калибра) весят 170 и 275 г; они относятся, очевидно, к концу XVI в. – началу XVII в. (рис. 23).

В пороховой казне, хранившейся где-то в первом ярусе северной крепостной стены «Нового города», находилось 37 бочек пушечного пороха, общим весом 237 пудов.

Анализ состава «городового наряда» Кирилловской крепости указывает на определенную закономерность снабжения ее пушками и боеприпасами. В этом сказалось преимущество централизованного государственного руководства.

При строительстве крепости учитывалась необходимость вооружения монастыря самым разнообразным стрелковым оружием. При этом исходили из требований военных наставлений, предписывавших, чтобы «у людей были пищали долгие или карабины добрые…, а с одним бы пистолетом одномочно никаков человек в полку не был»[757]757
  К. С. Богоявленский. Вооружение войск в XVI–XVII вв. Исторические записки, № 4, 1933, стр. 211.


[Закрыть].

Ручное огнестрельное и холодное оружие «Нового города» было сконцентрировано в арсенале. В описи 1668 г.[758]758
  Для того, чтобы не загромождать текст, все ссылки на опись 1668 г. опущены; они заменены соответствующими номерами по описи, опубликованной П. И. Савваитовым.


[Закрыть] приводятся подробные данные о составе этого оружия, его происхождении, форме и размерах; об устройстве замков и прицелов, о форме и отделке лож и т. д. От составителя не ускользнули также различные поломки, переделки и пр. В результате этого перед нами в осязательной полноте проходят тысячи предметов вооружения из крепостного арсенала. Наиболее интересны из них 303 пищали (ружья), составлявшие в основном старое вооружение монастыря. Длина их стволов – 1–2 аршина с лишним [средняя длина – 1 аршин 7 вершков (около 102 см)]. Особую группу составляли 9 длинноствольных пищалей – «турок» [средняя длина ствола – 2 аршина (около 142 см)]. Из общего числа указанных ружей 75 % (т. е. 226 штук) были отечественного изготовления. Опись с особой тщательностью характеризует их ударно-кремневые замки, причем в большинстве случаев отмечается, что они русские. Такие замки имели прямые и гнутые пружины. Все пружины были наружными, и только в одном случае указывается, что «замок Русский, пружина нутряная» (№ 1278).

Можно предположить, что и все другие ружья-пищали, находившиеся в крепости в начале XVII в., тоже были снабжены ударно-кремневыми замками. Впрочем, среди кирилловского оружия имелось несколько ружей и с фитильными замками; опись 1621 г. упоминает о них особо. Кроме того, известно, что такие же замки были и на немецких мушкетах, поступивших в монастырь в 50–60-х годах XVII в. Наличие в крепости русских ружей первой половины XVII в. с ударно-кремневыми замками говорит о более раннем использовании таких замков, чем в некоторых странах Западной Европы, где господствовали тогда колесцовые и фитильные замки[759]759
  М. Мейер. Ук. соч., ч. 1, стр. 130, 137, 139, 156, 176, 181, 188 и 218.


[Закрыть]. К такому же заключению пришел и Н. В. Гордеев, выделивший и изучивший группу пищалей с кремневыми замками конца XVI в. – начала XVII в. из Троице-Сергиевской лавры[760]760
  Н. В. Гордеев. Русское огнестрельное оружие и мастера-оружейники Оружейной палаты XVII в. (Сборник ГОПМК, М., 1955, стр. 6 и сл.).


[Закрыть]. Развитие кремнево-ударного замка в армиях европейских стран относится к 40-м годам XVII м.[761]761
  Н. И. Соболев и В. А. Ермолов. Огнестрельное привозное оружие XVI–XVII вв. (Там же, стр. 421).


[Закрыть]

Несовершенство фитильных замков сказалось уже в XVI в.; при действии ночью их горение открывало места расположения стрелков, а во время ветра или дождя такие замки не всегда воспламеняли заряд. Лучшие же колесцовые фламандские замки стоили дорого, были сложны в изготовлении (26–30 деталей) и быстро портились; их пружина долго заводилась[762]762
  М. Мейер. Ук. соч., ч. 1, стр. 135, 136.


[Закрыть]. Поэтому не случайно, что опись отмечает несколько ружей, у которых колесцовый замок был переделан на ударно-кремневый (№ 1189 и др.).

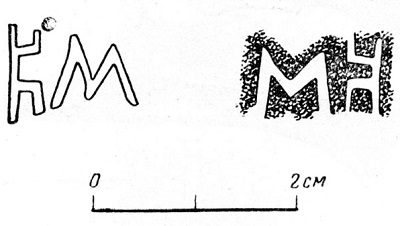

^{Рис. 24. Клейма оружейной палаты Кирилло-Белозерского монастыря (с карабинных стволов из собрания ККМ)}

Остальные ружья были снабжены корельскими (38 штук), шкоцкими (19 штук) и брабантскими (5 штук) замками.

Стволы ружей были гранеными или гладкими. Часто грани наносились только на казенную или дульную части (№ 1030). Калибр таких ружей в описи не проставлен, но, видимо, он был около 2 см. На 226 стволах опись отмечает «пятно» и «пятно казенное». В том же документе среди оружейных инструментов значился штамп – «пятно казенное, чем стволы пятнают» (№ 8503). Клейма состояли из букв КМ, выбитых на казенных частях стволов. Существовало 2 типа подобных клейм. На одном из них буквы были выбиты несколькими глубокими вдавленными линиями, а на другом – отштампованы рельефно (рис. 24). Нет сомнения, что клейма КМ – Кириллов монастырь – были знаком оружейной палаты и указывали на принадлежность оружия монастырю[763]763
  Несколько карабинных стволов с подобными клеймами сохранилось в ККМ.


[Закрыть].

В 36 случаях опись отмечает прицельные приспособления – мишени (прицелы) и цели (мушки). Судя по описанию, мишени представляли собой медные трубки, припаянные к казенным частям стволов. Цели также были медными.

Ложи чаще всего были сделаны из березы, но употреблялись и иные породы дерева – дуб, ясень, клен, черемуха, рябина и др. Среди общего числа ружей 25 имели орнаментированные стволы и ложи, инкрустированные костью. Однако для массового оружия была характерна простая отделка. Именно рядовое, а не парадное и дорогостоящее оружие определяло вооружение войск и уровень оружейного дела. Впрочем, среди рядового оружия попадались и шедевры оружейного мастерства; например, «пищаль, длина аршин полодиннадцати вершка, с пятном, от казны до яблоков брусом, а от яблоков вытерта змеиная голова, дуло ложчатое, по стволу навожено медью; надпись на ней Васильева дела, с травами; замок Русский, пружины гнутые; ложа красная с костью; приклад казачий» (№ 1099). В описании данной пищали автор описи единственный раз указал имя мастера-оружейника.

На вооружении крепости состояло 40 винтовальных пищалей, т. е. винтовок, появившихся в монастыре примерно в первой половине XVII в. Из них 33 имели по 6 нарезов («шестерики»), а четыре – по 8 нарезов («восьмерики»)[764]764
  Количество нарезов у 3 винтовок в описи не указано.


[Закрыть]. По-видимому, винтовки с б нарезами были наиболее ходовыми. Длина их стволов колебалась от 15 вершков (около 67 см) до 1 аршина 7,5 вершка (около 105 см). Однако наиболее распространенными были стволы в 1 аршин 5 вершков (около 93,5 см). Большинство винтовок имело «русские замки».

По распространению нарезного оружия Русь не уступала Западу, где оно служило обычно как охотничье[765]765
  Первые винтовки в Польше, например, датируются 1625 г. (М. Мейер. Ук. соч., ч. 1, стр. 178).


[Закрыть]. Сравнительно небольшое число винтовок, находившихся в Кирилловской крепости (около 3 % от общего числа ружей), объясняется тем, что, несмотря на баллистические преимущества (дальнобойность до 400 шагов, меткость и кучность боя), они были дороги в производстве, не допускали быстрого заряжания (свинцовая или обернутая в пластырь пуля вгонялась в нарезной ствол с большим трудом, нежели в обычный) и из них можно было сделать не более одного выстрела в минуту. При таком положении гладкоствольный мушкет со всеми его недостатками был предпочтительнее.

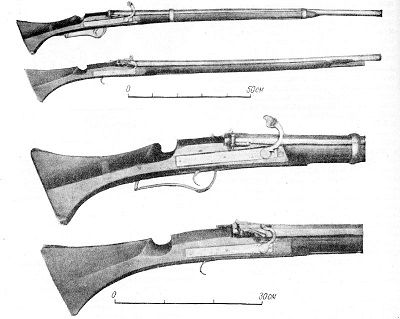

^{Рис. 25. Мушкеты (вверху) и их казенные части (внизу). Вес – около 5 кг, калибр – 20 мм, длина ствола – 110 см, общая длина – 150 см. (Из собрания АИМ)}

В период строительства «Нового города» монастырь вооружался оружием полков «нового строя» – мушкетами (рис. 25), а также более легкими и удобными в обращении карабинами. В оружейной палате первых насчитывалось 929, а вторых – 309 штук. Длина стволов мушкетов колебалась от 1 аршина 4 вершков (90 см) до 1 аршина 9 вершков (около 111 см). Из 929 мушкетов 768 имели фитильные замки, а остальные – кремневые. Характерно, что мушкеты с фитильными замками, названные в описи «новыми немецкими», поступили в монастырь в 1650–1660 гг., т. е. когда более совершенные ударно-кремневые замки уже преобладали в Кирилловской крепости. Из мушкетов можно было поражать противника на расстоянии 200 м. Их вес был 6–8 кг, а средний калибр – 2,2 см. При стрельбе мушкет ставился на специальные подсошки. Для этой цели служили также бердыши, а в условиях городовой обороны опорой для них была крепостная стена.

Длина ствола карабинов – 11–17 вершков (около 49–75,5 см), но наиболее распространенными были стволы в 65 см. Калибр последних – 16 мм. Опись отмечает карабины «русского дела», а также венгерские, польские и немецкие. У некоторых из них имелись березовые ложи «домашнего дела».

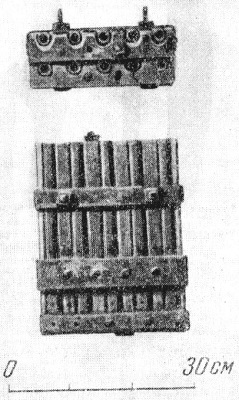

^{Рис. 26. Десятиствольная батарейка. (Рисунок из альбома Н. Мартынова, ГРМ)}

Состав вооружения монастыря дополнялся 623 пистолетами. Длина их стволов – 8–10 вершков (35,5–44,5 см), калибр – 13–15 мм. К огнестрельному оружию относились также гранаты или батарейки (№ 2412, 2413). Одна из них имела 20 пистолетных стволов и замок «русского дела», а другая – 10 (рис. 26). Стволы десятиствольной батарейки были смонтированы в 2 ряда на деревянной основе. Общая бороздка соединяла сразу 5 затравочных отверстий.

Стоимость всего ручного огнестрельного оружия (мушкеты, карабины и пистолеты) в ценах второй половины XVII в.[766]766
  С. К. Богоявленский. Ук. соч., стр. 278, 279.


[Закрыть] составляла около 2290 рублей.

Если в 1635 г. на одну пушку приходилось 7 ружей, то в 1668 г. на каждое орудие было по 18 ружей и карабинов и по 8 пистолетов.

В оружейной палате хранились также ружейные принадлежности и предметы снаряжения – чехлы (олстры) для карабинов и пистолетов, кожаные и суконные лядунки (сумки), натруски, рога для пороха, 920 перевязей и пр. Боеприпасами к ружьям были свинцовые пульки и 98 пудов пороха. Последнего хватило бы на 47 481 мушкетный выстрел, так как для одного заряда требовалось 8 золотников (около 34 г) пороха. Насколько велик был этот запас, можно судить по тому, что по инструкции 1658 г. для однодневного полевого боя с участием 8700 человек требовалось лишь 50 пудов пороха[767]767
  С. К. Богоявленский. Ук. соч., стр. 272.


[Закрыть].

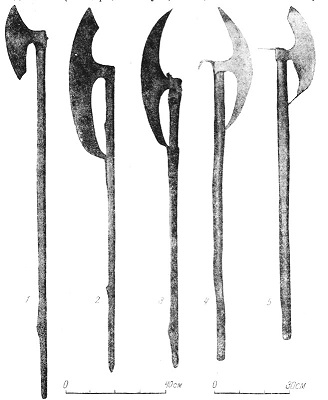

^{Рис. 27. Бердыши секиры. (1–3 – из альбома Н. Мартынова; 4,5 – из собрания АИМ)}

Разнообразным был также состав холодного оружия. Из 129 сабель примерно 75 % были русского изготовления; некоторые из них – «на булатное дело». Остальные были немецкими и польскими. Кроме того, в арсенале помещались 45 шпаг, 61 топорик, 68 бердышей (рис. 27), 24 копья, 12 рогатин, 2 протазана, 3 чекана, 2 шестопера, 160 кистеней. Там же находился самострел – «полоса укладная с храпами», 25 луков и 180 стрел с железными наконечниками.

Из защитного вооружения надо назвать 93 доспеха (панцири, кольчуги, латы, бахгерцы) и 71 шлем. Для чистки кольчуг существовала специальная бочка с «веретеном железным». По сравнению с 1635 г. количество защитного вооружения, как мы видим, почти не изменилось. Это свидетельствует о том, что защитное вооружение было изготовлено не позже первой четверти XVII в. Среди осадных приспособлений были 2 козы (№ 4634, 4635), «железные решетчатые с цепми и с крюки железными» (опись 1773 г.), «на деревье посаженных» (опись 1756 г.). Козы служили для поливания лезущего на стены противника горячей смолой и кипящим варом.

Когда арсенал был укомплектован, на обязанности оружейничих были возложены главным образом ремонт и хранение оружия. Для этих целей существовал набор инструментов, частично оставшихся от более раннего времени. В основном эти инструменты делились на кузнечно-слесарные и деревообделочные[768]768
  См. приложение 6.


[Закрыть]. Вооружение крепости с 1635 г. по 1668 г., т. е. за 33 года, возросло более, чем в 7 раз (не считая артиллерии). Количество вооружения, боеприпасов и инструментов, находившихся в арсенале, к 1668 г. увеличилось до 8440 предметов. Главенствующую роль среди них играло огнестрельное оружие – 2245 единиц. Холодное, защитное и метательное оружие являлось вспомогательным: им большей частью были вооружены монастырские солдаты и «даточные люди». Всем этим оружием включая и артиллерию, можно было бы с успехом вооружить 1500 человек.

В случае обороны новая крепость, как показывает число ее бойниц, могла бы вместить примерно в 2–2,5 раза больше огнестрельного оружия, чем его хранилось в арсенале. Однако, несмотря на это, Кирилловская крепость во второй половине XVII в. по вооружению не только не уступала Троице-Сергиевской лавре, Соловецкому монастырю и важнейшим северо-западным городам Руси, но в ряде случаев превосходила их. Количество артиллерийских стволов Кириллова монастыря почти равнялось артиллерии Троице-Сергиевской лавры[769]769
  Е. Голубинский. Преподобный отец Сергий и созданная им Троицкая лавра. М., 1909, стр. 169 (данные 1641 г.).


[Закрыть], превосходило численность артиллерии Соловецкого монастыря почти в 1,5 раза[770]770
  ДАИ, т. V, СПб., 1853, стр. 373, 374, № 67. (Данные 1666–1675 гг.).


[Закрыть] и Псково-Печерского монастыря – в 2 раза[771]771
  Сборник МАМЮ, т. VI, М., 1914, стр. 475, 476. (Данные 1693 г.).


[Закрыть]. Артиллерия Кириллова монастыря в 1668 г. равнялась примерно количеству орудий, которые в это же время находились в Изборске, Гдове, Острове и Ладоге, вместе взятых. Число же ружей в Кирилловом монастыре примерно в 3 раза превышало количество ружей в названных крепостях[772]772
  Там же, стр. 413 (Изборск, по описи 1650 г.) и стр. 464 (Остров, по описи 1667 г.); Н. Е. Бранденбург. Старая Ладога. СПб., 1896, стр. 259 (по описи 1668 г.); В. В. Косточкин. Кремль древнего Гдова, стр. 72 настоящего сборника (по описи 1668 г.).


[Закрыть] и в 2,5 раза – в Соловецком монастыре. Больше того, в количественном отношении кирилловская артиллерия не уступала артиллерии даже такого города, как Нижний Новгород[773]773
  И. В. Трофимов и И. А. Кирьянов. Материалы к исследованию Нижегородского кремля. МИА СССР, № 31, стр. 343, 344 (по описи 1697 г.).


[Закрыть]. Только вооружение столь крупной русской крепости, как Псков, в 1668 г. превосходило кирилловское на 44 пушки, 3500 ружей и карабинов[774]774
  Сборник МАМЮ, т. VI, стр. 165–167.


[Закрыть].

Характеристика кирилловского вооружения, количество которого нельзя считать заурядным для того времени, говорит о высоком состоянии как оружейного, так и оборонного дела в Русском государстве в XVII в. При этом вооружение находилось в полном соответствии с военно-инженерным устройством крепостных сооружений. При подборе вооружения Кирилловской крепости учитывались последние достижения отечественного и зарубежного военного искусства.

К сожалению, гарнизон Кирилловской крепости в мирное время не известен, но во второй половине XVII в. в нем насчитывалось 100–150 человек[775]775
  Н. Н. Забек. Ук. соч., стр. 178.


[Закрыть], несших караульную службу. По списку населения монастыря в 1697 г. его гарнизон состоял исключительно из стрельцов, о пушкарях же в этом списке ничего не говорится. Возможно, их обязанности исполняли некоторые стрельцы.

Монастырь ежегодно посылал в армию от 20 до 100 своих людей[776]776
  Н. П. Успенский. Охранная опись… ВАИ, вып. XII, СПб., 1899, стр. 210 и сл.


[Закрыть]. Очевидно, что при создании крепостного арсенала учитывали необходимость вооружения «даточных людей» оружием «конного боя», т. е. карабинами, пистолетами, саблями. Оружейничьи вели специальные книги оружия, выдававшегося в пользование на год[777]777
  Правда, далеко не все возвращалось в крепость. ГИАЛО, ф. 251, оп. 1, № 347, 1655 г., л. 2 и сл.


[Закрыть]. Монастырская крепость, вооруженная по последнему слову техники того времени, не подверглась военным нападениям. В этот период крепость представляла большую потенциальную силу в военном отношении и надежно укрепляла северо-запад страны. Ее арсенал, укомплектованный большим количеством оружия, к концу XVII в. являлся крупным хранилищем государственного значения.

В конце XVII в., в период напряженной борьбы Русского государства за жизненно необходимые выходы к Черному и Балтийскому морям, оружие из Кириллова монастыря было направлено к местам боев. В 1695 г. по царскому указу стольник А. Ф. Лопухин и каптенармус Преображенского полка Д. В. Иванов взяли из оружейной палаты 94 мушкета с замками, 488 мушкетов с жаграми (фитилями), «5 пищалей длинных турок» и 2 винтовки[778]778
  См. приложение 7.


[Закрыть]. В феврале 1701 г., когда после Нарвского поражения Петр I приказал «собирать и переливать старую медь» на новые пушки, из Кириллова монастыря на московский пушечный двор были срочно вытребованы все медные пушки: «… А буде вы к вышеписанному сроку [концу февраля] тех пушек не вышлете, и вам от нас великого государя, быть в великом гневе»[779]779
  Архив ЛОИИ, коллекция Н. Никольского, № 658.


[Закрыть]. Приказ этот поспешили выполнить; было отослано 7 пушек и колокольной меди общим весом 416 пудов (6 814 кг)[780]780
  ГИАЛО, ф. 251, оп. 1, № 197, лл. 60–62.


[Закрыть]. Эти факты говорят о снижении военного значения Кирилловской крепости в конце XVII в.

В итоге можно сказать, что в середине XVII в., с превращением Кириллова монастыря в крупную государственную крепость, возрастает мощь его артиллерийского и стрелкового вооружения. Описи XVII–XVIII вв. свидетельствуют о единообразии калибров и размеров кирилловских орудий, а также о плановом и систематическом создании артиллерийского парка и комплекта стрелкового оружия по мере строительства монастырских укреплений. Четко продуманная система огня обеспечивала активную оборону крепости.

В 1655 г. строится новая оружейная палата, где в боевой готовности хранится огромное количество огнестрельного, холодного и защитного оружия, а также оружейных инструментов и боеприпасов. В целом оборонительные сооружения, количество и состав вооружения Кирилловской крепости характеризуют возросшую военную силу Русского государства во второй половине XVII в.
