IV. «Новый город»

С 50-х годов XVII в. в истории вооружения Кирилловской крепости начался новый этап, связанный с развернувшимся в ней грандиозным военным строительством. Как сами оборонительные сооружения монастыря, так и история их расширения во второй половине XVII в. представляют собой незаурядное явление в жизни Русского государства.

Кирилловская крепость XVII в., великолепно сохранившаяся и поныне, еще мало изучена. Интерес к ней, по нашему мнению, долгое время снижался вследствие неправильных взглядов, искажавших ее военное значение. Нельзя согласиться с мнением некоторых исследователей в том, что новая крепость Кириллова монастыря («Новый город») была «предназначена исключительно для борьбы с внутренним врагом», что это «лучший памятник служения церкви самодержавию» и т. д., и т. п.[682]682
  Г. Г. Антипин. Ук. соч., стр. 17; Г. И. Осьминский. Материалы по истории местного края. Вологда, 1951, стр. 51, 52. Н. Н. Забек (ук. соч., стр. 167) правильно подошел к вопросу о причинах строительства новой крепости, однако он не дал критики предшествующих мнений.


[Закрыть]. Чрезвычайный характер нового военного строительства объясняется сложной внутренней и международной обстановкой Русского государства. Постройка крепости совпадает с крестьянскими и городскими восстаниями, явившимися результатом обострения внутренних классовых противоречий. Напуганное размахом народных выступлений, направленных против феодальной эксплуатации, правительство Алексея Михайловича нуждалось в сильной крепости на севере. Не случайно в монастыре в период московского восстания 1648 г. укрывался крупнейший вотчинник – боярин Б. И. Морозов[683]683
  Н. П. Успенский. Древности Кирилло-Белозерского монастыря. «Новгородские епархиальные ведомости», 1898, № 5, стр. 240–242. (Далее сокращенно: Н. П. Успенский. Древности…).


[Закрыть]. В дальнейшем он принял близкое участие в его укреплении.

Однако было бы неправильно ограничиваться лишь внутренними причинами. Новые крепостные стены монастыря и его вооружение служили для охраны богатого земледельческого, ремесленного и торгового района, каким в XVII в. был Белозерский край. Годы интервенции показали недостаточную обороноспособность этой области. В связи с развитием страны требовалось укрепление торговых путей к Белому морю, а также возвращение оккупированного шведами Балтийского побережья. Поэтому усилилось наступательное значение Кириллова монастыря, укреплявшего не только тыл, но и фронт страны.

Именно в этой связи следует понимать свидетельство Павла Алеппского, слышавшего в 1655 г. в Москве слова патриарха Никона о военном значении русских монастырей. Указывая, что их насчитывается в государстве около 3 тысяч, Никон прибавил: «В нашей стране есть три очень богатых монастыря, великие царские крепости. Первой монастырь Святой Троицы, он больше и богаче остальных; второй… известен под именем Кирилло-Белозерского»; он «больше и крепче Троицкого… третий монастырь – Соловецкий»[684]684
  Павел Алеппский. Путешествие Антиохийского патриарха Макария в Россию. ЧОИДР, кн. 3, 1898, стр. 126.


[Закрыть].

История расширения Кириллова монастыря, так же как и вопрос об авторе «Нового города», тесно связаны с общей картиной вооружения крепости. Новый пояс каменных укреплений начал строиться по инициативе государственной власти. По замечанию Н. П. Успенского, монастырь производил эти работы без особой охоты, так как они ложились на его хозяйство тяжелым бременем[685]685
  Н. П. Успенский. Древности…, стр. 242.


[Закрыть]. Однако основные расходы несло государство. В 1661 г. правительство Алексея Михайловича отпустило на строительные нужды в монастырь громадную по тому времени сумму – 45 тыс. рублей. Кроме того, «на строение ограды заняты в 1657 г. у боярина Бориса Ивановича Морозова денег 5000 рублев, да ржи на прокормление оградных работников тысяча четвертей, да овса двести четвертей»[686]686
  ГПБ, Рукописный отдел, № 102/1338, л. 236.


[Закрыть].

Указу 1653 г. о постройке крепости[687]687
  Арх. Иаков, Ук. соч., стр. 153.


[Закрыть] предшествовала выработка проекта. 27 сентября 1652 г. из монастыря к Б. И. Морозову был отправлен «дворовый человек» Иван Копылов с городовым чертежом; посланный вряд ли был его автором. Принято считать, что этот проект не был утвержден, в результате чего в 1653 г. из Москвы в монастырь для составления нового проекта приехал «мастер городового, дела» Антон Грановский[688]688
  Н. П. Успенский. Древности…, стр. 243; Н. Н. Забек. Ук. соч., стр. 170.


[Закрыть]. Однако на самом деле приезд А. Грановского, очевидно, предшествовал не только посылке И. Копылова к Б. И. Морозому, но и выработке в монастыре своего городового чертежа. О приезде А. Грановского и его проекте сообщается «задним числом» в грамоте, присланной из Москвы в 1653 г. (без указания месяца)[689]689
  Арх. Иаков. Ук. соч., стр. 153.


[Закрыть]. Кроме того, А. Грановскому незачем было приезжать в монастырь в 1653 г., так как в это время, как мы увидим ниже, строительные работы шли в нем уже полным ходом.

Проект А. Грановского, который можно считать самым первым, не был принят. Об этом монастырские власти подробно сообщали в Москву (очевидно, в 1652 г.): «Присланный к нам по царскому указу из Москвы Антон Грановский для постройки новой каменной ограды сделал план оной слишком многодельный и дорогой; и завел внутри монастыря земляной вал и самую стену в ширину 3 сажени; другой вал перед городовою стеною, а за тем валом ров в ширину 9 сажен, а за рвом третий вал в вышину одна сажень с аршином; и на том третьем валу и на внутреннем валу же сделал решетки деревянные, а каменную стену завел без нижних и средних боев и назначил только один верхний бой с внутреннего валу»[690]690
  Там же.


[Закрыть]. Следовательно, А. Грановский предлагал сложную систему многорядных валов и стену с одним ярусом боя. Проект был отвергнут, очевидно, прежде всего потому, что при всей нарочитой сложности он не обеспечивал эффективной огневой обороны; в монастыре вряд ли знали, что его автор, заезжий французский авантюрист и проходимец Ян де Грон, подвизавшийся при дворе московского царя, не имел к «городовому делу» никакого отношения[691]691
  Н. А. Бакланова. Ян де Грон, прожектер в Московском государстве XVII в. Ученые записки РАНИОН, т. IV, 1929, стр. 103–122. Даже шведский комиссар де Родес, внимательно следивший за Гроном, в своих донесениях откровенно называл его интриганом, а его поступки – авантюристическими плутнями. (Там же, стр. 119).


[Закрыть].

Отвергая этот проект, монастырские старцы сообщили одновременно, что им «желательно, чтобы велено было в Кирилловом монастыре новый каменный город впредь строить таким образом, как у Троице в Сергиевом монастыре город строен»[692]692
  Арх. Иаков. Ук. соч., стр. 153.


[Закрыть]. Это говорит о том, что вместо проекта А. Грановского, монастырь предложил свой собственный проект. Последний и был, видимо, утвержден в Москве в 1653 г. Вероятно, по нему весной 1653 г. началось строительство, которое велось под наблюдением Б. И. Морозова. Известно, что в 1659 г. «старец Павел Ремезов писал Кириллову монастырю к новому городу чертежи и [был] послан к боярину Борису Ивановичу Морозову»[693]693
  ГИАЛО, ф. 251, оп. 1, № 440, лл. 14–14 об.


[Закрыть].

Какими же силами осуществлялась выработка грандиозного замысла новой стройки? Кто был строителем крепости XVII в.? На эти вопросы, поставленные еще Н. Никольским, исследователи не дали ответа. Н. Н. Забек считал, что конкретного архитектора или инженера вообще не было, что работы вели «по обычаю» сведущие люди и что в разрешении архитектурных вопросов принимали участие городничие «старцы», составлявшие книги «городового каменного дела»[694]694
  Н. Н. Забек. Ук. соч., стр. 171.


[Закрыть].

Царская грамота 1654 г. (февраль), казалось бы, более конкретно дает ответ на этот вопрос. В ней говорится, что в монастырь был послан для городового дела смолянин Дмитрий Петрович Дернов. Монастырским властям предписывалось, чтобы «как Дмитрий Дернов в Кириллов монастырь приедет, ему б городовые каменные и всякие запасы и каменщиков и деловцев дали»[695]695
  Архив ЛОИИ, коллекция Н. Никольского, № 150. В 1614 г. Д. П. Дернов был назначен в монастырь стрелецким головой (ААЭ, т. III, № 34).


[Закрыть]. Д. П. Дернов был выбран после провала проекта А. Грановского, с ведома «старцев» монастыря («по вашему челобитию»). Однако дальнейшая его судьба не известна, так как источники не отмечают его приезда в монастырь и не говорят о его пребывании в нем. В связи с этим вряд ли можно считать Д. П. Дернова строителем укреплений XVII в.

Вся постройка настолько грандиозна и так сильно отличается от одновременных ей монастырских оборонительных сооружений, что невольно возникает вопрос: кто же был ее строителем – местный мастер или московский градоделец? Ответ на этот вопрос дают «Книги городового каменного дела» за 1653–1682 гг. Содержащиеся в них сведения показывают, что крепость строилась в основном руками подмонастырских крестьян и каменщиков, которые славились своим мастерством далеко за пределами монастыря наряду с костромскими, кашинскими, балахнинскими и собственно московскими. Недаром правительственная грамота 1647 г. обязывала кирилловских каменщиков и кирпичников, которые и «прежде государево каменное дело делывали», быть для городовых работ в Москве и Серпухове (всего 40 человек)[696]696
  Арх. Иаков. Ук. соч., стр. 154.


[Закрыть], а патриарх Никон, направляя в 1655 г. кирилловских и кашинских каменщиков на постройку Иверского монастыря, писал его властям: «И каменщиков бы вам потешить чтобы с радостью делали»[697]697
  Н. Н. Воронин. Очерки по истории русского зодчества XVI–XVII вв. Известия ГАИМК, вып. 92, 1934, стр. 51.


[Закрыть]. Из среды этих каменщиков и вышли, очевидно талантливые и высококвалифицированные «градодельцы», явившиеся строителями «Нового города».

В середине XVII в., в связи с общим развитием каменного строительства в Русском государстве, из среды многочисленных монастырских каменщиков выдвигались отдельные талантливые мастера, которые втягивались в сферу деятельности Приказа каменных дел и получали официальное звание «каменных дел подмастерье». Оно было настолько привилегированным, что его даже пытались в ряде случаев передать по наследству; недаром «Книга городового дела», упоминая строителей Кирилловской крепости, всегда выделяет их и подчеркивает их высокое звание. Было звание и выше – «государев мастер», но его носили такие зодчие, как Яков Постник или Федор Конь.

Уже с середины XVII в. каменных дел подмастерье получил черты архитектора-строителя, отдавая функции производителя работ подрядчику[698]698
  Н. Н. Воронин. Ук. соч., стр. 33–41.


[Закрыть].

14 марта 1654 г., после указа самим строить крепость, «как в Сергиевом монастыре город строен», были «посланы к Троице в Сергиев монастырь старец Михайло Поморец, да каменных дел подмастерье Кирило Серков, да Семен Шам для досмотру городового каменного дела да железных решеток на пример и дорогою они издержали на все 27 алтын 2 деньги»[699]699
  ГИАЛО, ф. 251, оп. 1, № 301, л. 94 об. «Книги городового каменного дела» за 1654–1661 гг. Серков и Шам упомянуты в них скупо, чаще всего только по имени. Их биография осталась нам почти не известной. ГИАЛО, ф. 251, оп. 1, № 331, л. 2; № 368, л. 2; № 392, л. 4.


[Закрыть].

С. В. Шам находился на стройке с 1654 г. по 1656 г., а затем «у дела» остался один К. И. Серков; поэтому мы можем с большим основанием считать их обоих авторами проекта крепости. Однако руководителем всех строительных работ был, по-видимому, К. И. Серков. Правда, документы упоминают о нем ежегодно только до 1662 г., но надо думать, что он находился на строительстве почти до его окончания, скрываясь под именем чернеца Кариона Серкова, ведшего в 1678 г. «Книги городового дела»[700]700
  ГИАЛО, ф. 251, оп. 1, № 553, л. 1.


[Закрыть].

Как ни скупы сведения о К. И. Серкове[701]701
  Н. Н. Воронин указывает на крайнюю скупость биографических сведений о русских зодчих вообще. (Н. Н. Воронин. Ук. соч., стр. 7).


[Закрыть], все же сквозь них вырисовывается фигура энергичного и разностороннего мастера. Он был, вероятно, родом из подмонастырской деревни Шидьяра, жители которой уже с начала XVII в. постоянно делали какое-либо «каменное дело» для монастыря[702]702
  Н. Никольский. Ук. соч., стр. 79, прим. 1.


[Закрыть]. Известно, что он был кем-то вроде подрядчика и работал с артелью («Кирило Серков из деревни Шидгера с товарыщи») по возке песка и бутового камня по найму[703]703
  Книги чернеца Варлаама Шекурина (1652–1660). ГИАЛО, ф. 251, оп. 1, № 300. Сведения эти любезно сообщены нам архитектором С. С. Подъяпольским.


[Закрыть]. Однако в 1652 г. мы встречаем К. И. Серкова уже в качестве подмастерья, когда он руководил ремонтными работами в трапезной палате церкви Сергия в Ивановском монастыре[704]704
  Н. Никольский. Ук. соч., стр. 251, прим. 2.


[Закрыть]. И естественно, что, когда настала необходимость строить город своими силами, «подмастерья Кирилло Иванов сын Серков да Семен Васильев сын Шам стали на дело апреля в 10-ый день»[705]705
  ГИАЛО, ф. 251, оп. 1, № 331, л. 3.


[Закрыть]. К. И. Серков строит гражданские и оборонительные сооружения, руководит рабочими, следит за ломкой и обжигом извести на Мауриной горе и ездит иногда в другие города (в Ярославль, в 1661 г.). Один раз монастырские «старцы» дарят его даже «лишним рублем»[706]706
  Там же, № 333, л. 3 и сл.; см. также «Книги городового каменного дела» за 1654–1661 гг. ГИАЛО, ф. 251, оп. 1, № 403, лл. 14, 52, 57; ф. 251, оп. 1, № 434, лл. 34об., 51 об. – 52; ф. 251, оп. 1, № 440, л. 20 об., 59 об. – 60.


[Закрыть].

Строительство крепости началось с закладки стены. Крестьяне из монастырских сел «земляные валы делали и рвы копали и землю возили и дерн резали и носили и земляные валы дерном слали и под городовую стену борозду копали и каменья под городовую стену в бут таскали и сваи били и с поля лес возили и на Маурине горе печки копали и делали всякое городовое дело»[707]707
  ГИАЛО, ф. 251, оп. 1, № 305, лл. 4 и 24; № 303, л. 2 об.


[Закрыть]. Из монастырских деревень Сизмы, Рукиной слободки, Волока-Славинского и других поочередно вызывались на работу крестьяне, работавшие безденежно – на «монастырском хлебе». Кроме неквалифицированной рабочей силы, особую группу составляли оплачиваемые каменщики и кузнецы, собранные из монастырских и других сел, а также из Ростова, Ельца и иных городов. Стены «Нового города» возводились руками нескольких тысяч людей; известно, что в мае 1653 г. на стройке было занято около 500 человек[708]708
  Там же, № 305, лл. 4 об. – 24.


[Закрыть], а в апреле 1655 г. – 105 каменщиков и 960 подымщиков[709]709
  Там же, № 368, лл. 1–135.


[Закрыть]. За один только 1661 г. число рабочих достигло внушительной цифры – 4979 человек[710]710
  Там же, № 475, л. 135 об.


[Закрыть].

Интересно отметить, что вся квалифицированная сила была закреплена за монастырем в 1662 г. специальным указом, в котором говорилось: «Монастырских каменщиков и кирпичников в Москву и в городы, покамест в монастыре у них городовое каменное дело вершится, высылать не велено»[711]711
  А. Н. Сперанский. Очерки по истории Приказа каменных дел Московского государства. М., 1930, стр. 184.


[Закрыть]. В 1676 г. монастырь сам ходатайствовал об освобождении его от посылки рабочих, ссылаясь при этом на указ 1662 г.

Значительным был расход строительных материалов на строительстве. Так, в 1665 г. было изготовлено 554 тыс. штук кирпича, выковано 31 700 гвоздей, привезено около 372,5 куб м (38 сажен) бутового камня[712]712
  ГИАЛО, ф. 251, оп. 1, № 489, лл. 1–10.


[Закрыть]. Нередки были заказы подрядчикам, крестьянам и посадским людям на изготовление поставку в монастырь от 50 до 400 тыс. штук кирпича[713]713
  Там же, № 467, лл. 2–3 об.


[Закрыть]. Расход средств каждый год был различным и зависел от темпов строительства. Так, например, в 1659 г. было затрачено 1260 рублей, в 1661 г. – 1728 рублей, в 1665 г. – 405 рублей и т. д.[714]714
  Там же, № 440, л. 168; № 457, л. 35 об.


[Закрыть]

Строительство все время находилось под наблюдением правительства. В 1664 г. «февраля в 15 день, по указу Великого государя из Каменного приказу подмастерье Иван Калинин приезжал в Кириллов монастырь для досмотру каменного городового дела и сметы каменщиков»[715]715
  Там же, № 472, лл. 70 об. – 71.


[Закрыть]. Он известен не только как строитель, но и как правительственный ревизор[716]716
  А. Н. Сперанский. Ук. соч., стр. 212.


[Закрыть]; недаром кирилловские «старцы» не поскупились дать ему «в почесть» 5 рублей.

В 1664 г. на «городовое дело» не стало хватать железа. В связи с этим из Москвы было получено разрешение «копать руду и железный завод заводить в государевой волости Надпорожского стану на Иванове Бору»[717]717
  Н. П. Успенский. Охранная опись рукописям Кирилло-Белозерского монастыря. ВАИ, вып. XIV, СПб., 1901, стр. 341. (Далее сокращенно: Н. П. Успенский. Охранная опись…).


[Закрыть]. В 1667 г. в ответ на просьбу вологодского епископа об уступке ему железа из монастыря писали: «Надобно то железо к городовому делу, потому (что) по указу великого государя строитца круг монастыря каменный город, и с того железа куют связи и в каменные городовые кельи в окна решетки и к дверям и к воротам башенным крюки и петли спускные и большие»[718]718
  Н. П. Успенский. Древности…, стр. 244.


[Закрыть]. Щедро финансируя строительство, правительство торопило его окончание. В 1667 г. из Москвы в монастырь писали, чтобы с «городовым делом поспешать и к городовому делу всякие запасы готовить сполна»[719]719
  Н. П. Успенский. Древности…, стр. 244.


[Закрыть].

Архивные документы дают некоторое представление о ходе работ. 28 апреля 1656 г. 6 волоцких каменщиов «стали к башенному делу»[720]720
  ГИАЛО, ф. 251, оп. 1, № 392, л. 4.


[Закрыть]. К 1661 г. были сделаны, по-видимому, воротные башни и часть стен, так как в этом году «старец Михайло Кузнец у городовых больших врат обил железом створные два щита…, да через реку [Свиягу] в каменную стену решотку железную, да за большой больницей и кузнечные ворота обил железом»[721]721
  Там же, № 457, лл. 11 и 18 об.


[Закрыть]. В основном же крепость была закончена в 1668 г., когда была составлена ее подробная опись[722]722
  См. приложение 5.


[Закрыть]. К этому времени были возведены Вологодская, Казанская, Московская и Косая башни, построены стены между этими башнями и выведены прясла от Вологодской башни до стены «Старого города» длиной 95 м и от Косой башни до Большой Мереженной – длиной 86 м[723]723
  ГПБ, Рукописный отдел, Q – IV– 393, лл. 824, 825.


[Закрыть]. Однако Большая Мереженная башня, остаток стены между ней и Косой башней (длиной 41 м) и прясла между Большой Мереженной и Черной (Малой Мереженной) башнями (длиной 34,5 м) были тогда еще «в заводе»[724]724
  Там же, л. 325 об.


[Закрыть].

Окончательно «Новый город» был достроен в 1682 г.; в этом году кончаются отчетные документы о его строительстве. По-видимому, тогда же был завершен и ремонт старых укреплений. Во всяком случае, между 1668 и 1682 гг. была построена каменная ограда между Ловецкой и Свиточной башнями, заменившая деревянный тын, поставленный после 1663 г., и не был оставлен, очевидно, без внимания прибрежный участок стены, который в описи 1668 г. значится «пошатавшимся».

Таким образом, в целом «Новый город» строился 29 лет. Однако если учесть, что на последние 14 лет приходятся только окончание юго-западного угла стены, сломка 2 башен восточной стены Ивановского монастыря и возведение Кузнечной башни с достройкой 73-метрового прясла стены[725]725
  Восточная стена Ивановского монастыря у Кузнечной башни не была сломана; она вошла в стену «Нового города».


[Закрыть], то станет очевидным, что основные оборонительные сооружения Кирилловской крепости были воздвигнуты всего за 15 лет.

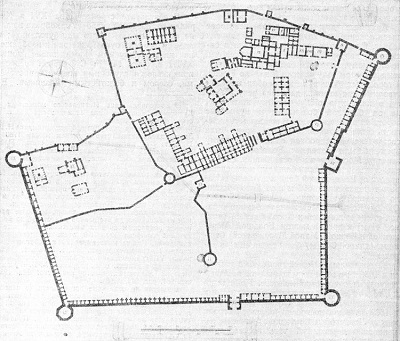

^{Рис. 14. План Кирилло-Белозерского монастыря (около 1786 г.). 1 – Святые ворота; 2 – Мельничная башня; 3 – Ловецкая (Банная) башня; 4 – Свиточная башня; 5 – ворота на Сиверское озеро (над ними – Преображенская церковь); 6 – Хлебная башня; 7 – Поваренная башня; 8 – Малая Мереженная (Черная) башня; 9 – Грановитая башня; 10 – Острожная башня; 11 – Солодеженная (Мясницкая) башня; 12 – Котельная башни (рядом с ней – Воскобойная); 13 – Большая Мереженная (Белозерская) башня; 14 – Косая башня; 15 – Московская башня; 16 – Казанская башня; 17 – Вологодская башня; 18 – Кузнечная башня (около нее – кузница); 19 – оружейная палата. I – церковь Успения; II – церковь Кирилла; III – церковь князя Владимира; IV – церковь Епифания; V – церковь архангела Гавриила; VI – колокольня и ворота; VII – палаты под трапезной и папертью Введенской церкви «для поклажи разных вещей»; VIII – настоятельские покои (старые); IX – кладовые для медных, оловянных и других вещей; X – кельи; ХI – настоятельские кельи (новые); XII – больничная церковь Ефимия; XIII – больница; XII – уездное приходское училище; XV – кладовые для хлеба; XVI– братская поварня; XVII – братская пивоварня; XVIII – каменные ледники (на рыбном дворе); XIX – Троицкие ворота; XX – церковь Сергия; XXI – церковь Иоанна Предтечи. (Из собрания ККМ)}

В результате строительства XVI в. Кирилло-Белозерская крепость приобрела в плане форму неправильного многоугольника; в виде такого многоугольника она и изображена на публикуемом нами плане конца XVIII в. (рис. 14)[726]726
  Впервые на этот план обратил внимание Н. Н. Забек, датировавший его временем между 1780 и 1784 гг. Эту датировку следует уточнить. Плач имеет надпись о принадлежности монастыря к Новгородской духовной консистории, к которой монастырь отошел в 1787 г. В то же время оружейная палата на плане значится еще существующей. По всей видимости, план был сделан в начале 1786 г., т. е. до момента обвала здания оружейной палаты, в связи с намечавшимся переходом Кириллова монастыря в ведение Новгородской консистории. Данный план является не только наиболее ранним из дошедших до нас планов монастыря, но и наиболее подробным из всех известных: на бумаге в деталях вычерчен весь 1-й этаж архитектурного комплекса. Планы монастыря 1809 и 1840 гг. опубликованы Н. Никольским (ук. соч., т. I, вып. 1, приложение VIII); схематично они воспроизводятся в современных изданиях. (См., например, А. В. Бунин. История градостроительного искусства. М., 1953, стр. 261, рис. 246, № 6). Несмотря на отдельные погрешности (в частности, не везде в храмах показаны подкупольные столбы), приводимый план наглядно и верно передает планировку и постройки, имевшиеся в монастыре еще во второй половине XVII в. Публикуя этот важный документ для иллюстрации крепостного строительства в монастыре, авторы в то же время не сочли возможным опустить те части плана, которые не входят в задачу данной темы. Имеется в виду подробное обозначение, наряду с крепостными сооружениями, культовых, гражданских и хозяйственных построек (в том числе теперь не существующих), которые почти не зафиксированы позднейшими чертежами. Гражданские сооружения авторы обозначили римскими, военные – арабскими цифрами. План имеет размер 1,2 X 1 м, вычерчен тушью на плотной бумаге зеленоватого оттенка (XVIII в.). В настоящее время нижний левый угол этого документа отсутствует. Эту утраченную часть мы воспроизводим по кальке, которая хранится с планом в ККМ и является контурным повторением чертежа, сделанным в то время, когда утраченный угол плана был еще цел. План дается в копии, исполненной художником О. В. Харитоновым. При копировании опущены такие второстепенные детали, как заборы и газоны (на подлиннике окрашенные в зеленый цвет).


[Закрыть]. С 3 сторон крепость прикрывается глубокими водными протоками, озером и болотистыми низинами. Ее наиболее уязвимые стороны в свое время были усилены земляными валами; «перед восточной и западной стенами был вырыт ров, шедший зигзагом, что должно было усиливать расстройство рядов штурмующих. В поле перед рвом были насыпаны валы, причем перед Вологодской башней, наиболее открытой с сухого пути, они образуют характерную форму пятиугольного бастиона. Помимо валов и рвов, вокруг основания угловых башен шел тройной частокол, расположенный так. что его внешняя сторона обстреливалась через машикули башен[727]727
  Н. Н. Забек, Ук. соч., стр. 176.


[Закрыть]. Характерен также резкий излом западной стены с выступающими угловыми башнями (рис. 15); он говорит, что при постройке «Нового города» учитывался естественный рельеф местности и принималась во внимание необходимость флангового обстрела подходов к проездным башням.

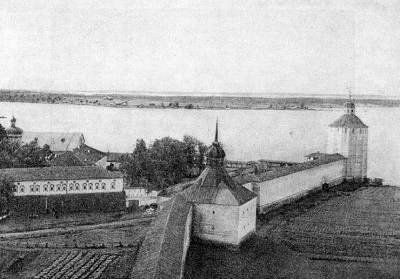

^{Рис. 15. Западная стена «Нового города» с Косой и Большой Мереженной башнями. Вид с вышки Московской башни}

В результате постройки новых крепостных стен площадь монастыря увеличилась с 6 до 12 га. Это был своеобразный «город», выстроенный словно по единому плану. Внутри его, кроме каменных и деревянных культовых, жилых и хозяйственных построек, находились роща, луга, огороды, речка Свияга, разветвленная сеть дорог с несколькими мостами и старые укрепления XVI в.

Крепость была построена таким образом, что ее каждая часть в случае необходимости представляла самостоятельный укрепленный район: Большой монастырь, Ивановский монастырь, Острог. От Мясницкой башни Острога к северной стене «Нового города» шла «деревянная, рубленая двойная стена» длиной 35 м, шириной 3 м[728]728
  ВОГА, ф. 496, оп. 1, № 2954, л. 6.


[Закрыть]. Благодаря этому создавались еще две обособленные части: северо-западная и северо-восточная (см. рис. 2). Таким образом, оборона крепости была глубокой, расчлененной внутри основного пояса стен на 5 районов. Исторически сложившаяся планировка Кирилловской крепости отражает древнерусский градостроительный прием. Каждая новая часть города являлась в то же время отдельной крепостью, тесно связанной в единое целое всей системой обороны. «С архитектурным ансамблем древнерусских городов теснейшим образом связана планировка монастырей, в своей архитектурной композиции отражавших то, что осуществлялось в городах»[729]729
  М. А. Ильин. К истории архитектурной композиции русских монастырей в XVII в. Ежегодник Института истории искусств Академии наук СССР, 1954, стр. 279.


[Закрыть].

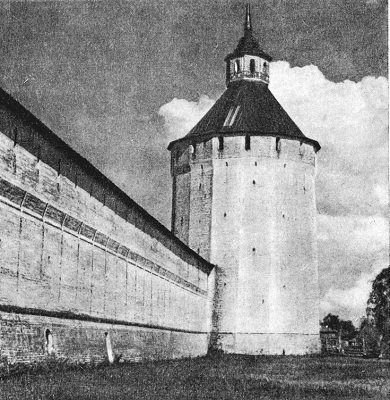

^{Рис. 16. Московская башня «Нового города». Вид с востока}

Каково же было военно-инженерное устройство новых укреплений? Четыре башни XVII в., хорошо сохранившиеся до наших дней, достигают высоты (до зубцов) 25–30 м при диаметре 20 м[730]730
  Эти размеры Московской башни установлены В. В. Даниловым. Остальные башни – несколько меньших размеров.


[Закрыть](рис. 16). В центре их стоят полые внутри кирпичные столбы, которые, проходя через многогранные сомкнутые своды первых ярусов, служили для поддержки вышележащих междуэтажных деревянных перекрытий (рис. 17). Одновременно толстые бревна этих перекрытий придавали столбам устойчивость. Верхние части столбов снабжены вышками, смотрильнями, поднимающимися над раскатами до 10 м. С них просматриваются окрестности в радиусе более 10 км. Проходившие внутри столбов лестницы соединяли ярусы башен между собой; одновременно они позволяли попадать в каморки, предназначавшиеся, очевидно, для хранения припасов[731]731
  В. В. Данилов. Архитектурные памятники Белозерья. «Архитектура Ленинграда», 1939, № 2, стр. 57.


[Закрыть]. Во всех ярусах башен (в угловых башнях их было по шесть) существовало по 6–8 пушечных амбразур. Обращенность некоторых из них в сторону внутреннего пространства монастыря хорошо показывает, что башни были рассчитаны на круговую оборону.

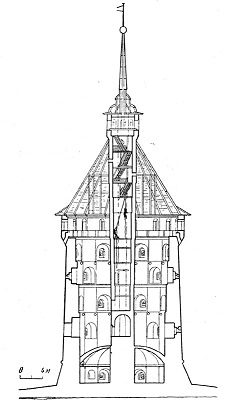

^{Рис. 17. Разрез Московской башни «Нового города». (Чертеж В. В. Данилова)}

Две башни «Нового города» (Казанская и Косая) были проезжими и отличались от остальных своей конструкцией. В плане они имели прямоугольную форму, были ниже и приземистее угловых[732]732
  В настоящее время об облике этих башен можно судить только по Казанской башне, так как верх Косой башни обвалился еще в конце XVIII в.


[Закрыть] и делились внутри мостами только на 4 яруса.

Первые ярусы проезжих башен снабжены проемами высотой до 6 м. С внешней и внутренней сторон этих проемов были навешены дубовые полотнища, окованные поличным (листовым) тульским железом. В Косой башне была «с внутрех подъемная железная решетка». Такая же решетка была и в воротах Казанской башни; в настоящее время от нее сохранились паз в стенах воротного проема башни и прорезь в его своде (шириной около 15 см)[733]733
  В правой половине ворот прорублена низкая (до 1,5 м) калитка, запирающаяся на массивный засов.


[Закрыть]. При помощи ворота и системы блоков решетки поднимались и опускались в случае необходимости. Одна из них, «по скаске городового дела кузнеца Михаила Золотичянина», весила 700 пудов (11 466 кг)[734]734
  ГПБ. Рукописный отдел, Q – IV–393, л. 826.


[Закрыть].

В общей сложности на башнях «Нового города» было 150 однотипных пушечных и 70 ружейных «косых» бойниц. Устройство первых очень простое. В 3,5-метровую толщу стены углублены сводчатые камеры-печуры высотой 2,35 м, шириной 2,75 м и глубиной 0,9 м. Затем с помощью ступенчатого уступа камеры соединяются с нишами, высота которых – 1,9 м, ширина – 1,8 м и глубина – 0,7 м. В торцовых стенках ниш и находятся круглые пушечные бойницы. Их диаметр в наиболее узкой части – 34 см. Над многими такими бойницами расположены прорези для прицеливания. Сектор обстрела из этих бойниц – около 30°. Косой бой башен был действенным на расстоянии 10–40 м от подножия башни.

Значительный выступ башен за линию стен показывает, что они являлись узловыми пунктами в обороне «Нового города»; в них концентрировалась исключительно артиллерия, которая вела не только фланговый огонь, но и простреливала отдаленные подступы к крепости. Дальность этого огня намного превышала размер прясел стен, зажатых между башнями (в среднем 120–160 м). Если учесть, что при заряде, составлявшем ⅔ от веса ядра, дальность прямого выстрела из пушек 6–8-фунтового калибра достигала 400 шагов, а из 4-фунтовых – 300 шагов[735]735
  М. Мейер. Ук. соч., ч. 1, стр. 248.


[Закрыть], а также если принять во внимание, что орудия башен были подняты над уровнем земли на 35–40 м, – то можно считать, что огонь кирилловской артиллерии был действенным на расстоянии 300–600 м.

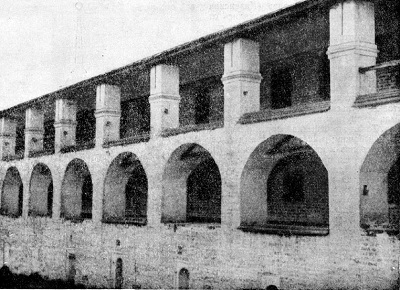

^{Рис. 18. Участок северо-восточной стены «Нового города». Внутренний вид}

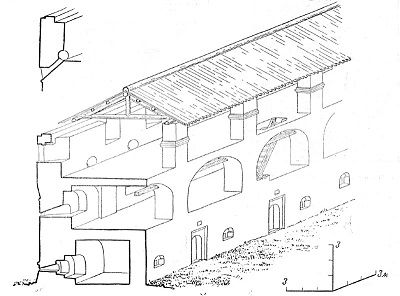

^{Рис. 19. Аксонометрический разрез стены «Нового города». (Рисунок С. С. Подъяпольского)}

Стены «Нового города», при общей ширине 6,75 м (с галереей)[736]736
  Нижний ярус стены между Большой Мереженной и Косой башнями, в котором помещалась монастырская тюрьма, достигает в толщину 10 м.


[Закрыть], достигают высоты в среднем 10,8 м. С внутренней стороны они состоят из двух сплошных галерей вверху и большого количества отдельных помещений внизу (рис. 18; 19). Галерейное устройство обеспечивало стене устойчивость и особую прочность[737]737
  Неравномерная осадка наружной стены и боевых галерей привела в отдельных местах к появлению продольных трещин сводов галерей. Однако это явление возникло не ранее второй половины XVIII в… когда часть железных связей стен была уничтожена.


[Закрыть]. Галереи были боевыми, а нижние помещения, наряду с их боевым назначением, использовались для размещения гарнизона, кузниц, оружейных мастерских, а также для хранения пороха и продовольствия. Камеры стен нижнего яруса перекрыты, как правило, коробовыми сводами: крестовые своды имеются лишь в камерах между Большой Мереженной и Косой башнями – в монастырской тюрьме. Весь второй ярус перекрыт крестовыми сводами, что вызвано конструктивной необходимостью – опираться на столбы с внутренней стороны стены.

Система боя стен «Нового города» соответствует их ярусам. Кроме того, на третьем этаже имеется еще и «косой бой». Общее же количество бойниц доходит на стенах до 1000. При этом на каждые 10 пог. м стен их приходится по 8–10. Бойницы первого и второго ярусов предназначались, очевидно, для ведения огня из малокалиберных пушек, крепостных ружей и мушкетов; бойницы третьего этажа и его «косого боя» – для стрельбы из мушкетов и карабинов.

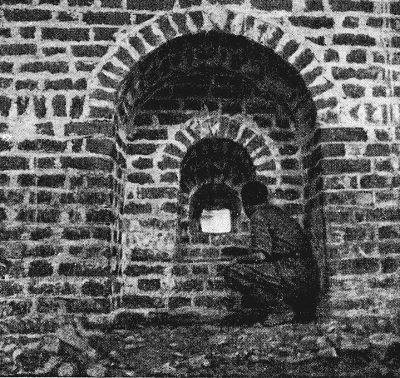

^{Рис. 20. «Подошвенный бой» стены «Нового города»}

«Подошвенный бой» крепостных стен находится в помещениях первого яруса, в их наружних стенках, достигающих толщины 2,3 м. Он состоит из печур, имеющих глубокие квадратные бойницы, суживающиеся наружу до размера 25 X 25 см (рис. 20). Сектор обстрела из таких бойниц – около 25°. Кроме наружних боевых отверстий, помещения первого яруса имеют около 150 окон, направленных внутрь крепости, которые могли использоваться в качестве бойниц. Бойницы второго яруса прорезают 2-метровую толщу стены и своей внутренней стороной выходят в открытую галерею. Они представляют собой арочные ниши, расположенные выше уровня пола галереи на 30 см (рис. 21, а). Раструб этих бойниц постепенно суживается до размера 22 X 22 см, благодаря чему сектор обстрела из бойниц второго яруса был равен по горизонтали примерно 35 °, а угол склонения – 7–10°.

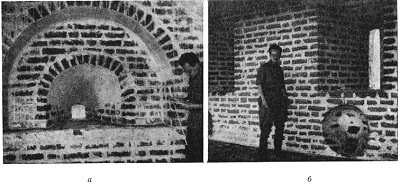

^{Рис. 21. Бойницы второго яруса (а), третьего яруса и «косой бой» (б) стены «Нового города»}

В третьем ярусе бойницы двух типов. Первые из них – круглые углубления, расположенные на уровне пола и направленные к подножью стен («косой бой»); вторые – узкие и высокие щели, размером 23 X 121 см, прорезающие стену толщиной 1,4 м в ее верхней части (см. рис. 21, б). По отношению друг к другу эти бойницы расположены в шахматном порядке. Однако есть места, где нижние бойницы находятся непосредственно под верхними. Сектор обстрела из них доходил до 40°. Можно считать, что третьему ярусу отводилась в обороне не менее активная роль, чем нижним двум, так как, судя по количеству бойниц, он был предназначен для наибольшего числа стрелков.

Неодинаковое архитектурное оформление бойниц на одном и том же ярусе объясняется, по-видимому, участием в строительстве разных мастеров.

Для определения мощности огня крепостных стен были выбраны два прясла: одно между Московской и Косой башнями, другое – между Вологодской и Кузнечной башнями. От средних частей этих стен, перпендикулярно к ним, было отмерено 200 м и, по мере отхода от стены, через каждые 5 м фиксировалось количество бойниц в каждом ярусе, видимых на просвет. В результате этого выяснилось, что на расстоянии 150–200 м цель поражалась из любой бойницы, а также из направленных в ее сторону бойниц Кузнечной и Вологодской башен.

Общая система огня стен была построена так, что секторы обстрела взаимно перекрывались. Так, цель, находившаяся в 100 м от стены между Московской и Косой башнями, могла быть поражена из 57 бойниц всех ярусов (I ярус – 16 бойниц, II ярус – 16, III ярус – 25 бойниц), а между Вологодской и Кузнечной башнями – из 63 бойниц[738]738
  В том и другом случае бойницы фланкирующих башен не учитываются.


[Закрыть]. По мере приближения цели количество поражавших бойниц сокращалось, но зато увеличивалась кучность огня. Так, на расстоянии 50 м цель обстреливалась из 32–35 бойниц. Наконец, на расстоянии 25–50 м от стен в действие вводился «косой бой», через который простреливались мертвые пространства около них. Для этого служили также бойницы башен, рассчитанные на стрельбу вдоль стен. Основная часть бойниц «косого боя» направлена в ров, который находится в 5–10 м от стены и достигает ширины 20–25 м.

В целом система обороны «Нового города» была построена на хорошо продуманном использовании артиллерии и ручного огнестрельного оружия. Эта система была достаточно мощной, гибкой и трудно преодолимой. Благодаря широким галереям могли быстро перемещаться огневые средства и бесперебойно снабжаться стрелки, стоявшие у бойниц. Одновременно обеспечивались централизация командования, а также наблюдение за противником и корректировка огня. Кроме того, надежно прикрытые от пуль и ядер, защитники крепости имели возможность вести массированный огонь по врагу.

Строители «Нового города» не случайно взяли за образец крепость Троице-Сергиевской лавры. Современник восхищенно описывал боевое качество крепостных стен этой твердыни, выдержавшей в 1608–1610 гг. осаду поляков. «Но дивно о сем строении божие бе: во время стреляниа [по крепости] зряще вси плинфы разсыпающиеся и стрелницы и стены сътрясаемы, по единому бо мишеню от утра даже до вечера стреляние бываша, паки же стены нерушимы пребываху»[739]739
  «Сказание Авраамия Палицына», стр. 138.


[Закрыть]. Оборонительные сооружения лавры были построены в середине XVI в., но многие башни (6 из 12 башен) сооружены заново в 40-х годах XVII в. В это же время перекладывались и некоторые стены. Поэтому можно считать, что образцом для «Нового города» послужили оборонительные сооружения не XVI в., а первой половины XVII в., которые также имели трехъярусные стены с галереями, столбы в башнях и некоторые архитектурные детали, аналогичные деталям кирилловских укреплений.

Однако эти два сооружения существенно отличаются друг от друга. Кирилловская крепость XVII в. является как бы дальнейшим этапом в развитии русского оборонного зодчества. При сравнении ее с Троицкой крепостью становится очевидным, что ее угловые башни (вместе со смотрильнями) выше троицких, которые достигают в высоту в среднем 28–30 м. Кирилловские башни имеют по б боевых ярусов вместо 3–4 ярусов, и вдвое мощнее их наружные боевые стенки[740]740
  Н. М. Коробков. Крепостная стена Троице-Сергиевской лавры. Историко-археологический сборник, М., 1948, стр. 47.


[Закрыть]. К этому надо прибавить, что общая длина стен Кириллова монастыря (около 2000 м)[741]741
  Сюда входят: длина новых стен – 393 сажени (841 м), протяженность стен Острога – 100 сажен, длина старых укреплений – 545 сажен (40 сажен заменены стеной «Нового города» у Кузнечной башни) и 17 сажен деревянной стены XVII в.


[Закрыть] превосходила протяженность стен наиболее крупных укрепленных пунктов Русского государства – Троице-Сергиевской лавры (1248 м), Киево-Печерской лавры (1100 м), Соловецкого монастыря (898 м), Пафнутьева-Боровского монастыря (670 м), Новгородского кремля (1385 м) и др.

Приведенные количественные показатели дают новую качественную характеристику Кирилловской крепости, выдвигая ее в число перворазрядных памятников русского военно-инженерного искусства. Значительное увеличение мощности оборонительных сооружений и создание активной огневой обороны – таков общий итог при оценке «Нового города». Строители этого «города» не только не скопировали его с Троицкой крепости, но создали глубоко оригинальное произведение, отвечавшее всем требованиям военной науки того времени.
