III. Тактическое применение камнемётов

Письменные источники, несмотря на лаконичность, позволяют судить об особенностях тактического использования камнеметных орудий на всем пути их развития. При осаде городов эти орудия всегда действовали вместе с другими осадными средствами. Стрельба из метательных орудий обычно поддерживалась лучниками. В системе осадных средств пороки в большинстве случаев играли главную роль; они первые начинали бой, подготавливали прямые штурмы, выступали как активное наступательное оружие.

При упоминании о пороках летописи всегда подчеркивают их прицельное разрушительное действие, направленное против защитных сооружений: «Стены градные биаху», «стену выбиша», «нача бити», «шибаючи», «метаху камение», «весь град разбиша»[163]163
  Для того, чтобы не усложнять текст в этом разделе, повторяющиеся ссылки на летописные свидетельства о боевом использовании камнеметов опущены, так как они приведены в предыдущей части.


[Закрыть] и т. п. По отзыву очевидцев машины стреляли прямо и сильно[164]164
  Согласно характеристике монгольских машин, данной каким-то бежавшим русским архиепископом в передаче Матвея Парижского (1244 г.). Henry Jule. The Book of sir Marco Polo the Venetian, vol. II. London, 1871, стр. 130.


[Закрыть].

Соответственно своему тактическому назначению метательные орудия были не стрелометными, использовавшимися для поражения живой силы, а только камнеметными[165]165
  Распространенная мысль о том, что древнерусские машины метали большие стрелы, ошибочна. Стрелы Изяслава – явление исключительное.


[Закрыть]. Это, конечно, не исключало применения камнестрельной артиллерии для стрельбы по живой силе, укрывшейся в городе или скопившейся у его стен.

При осаде городов действие метательной артиллерии было направлено главным образом на разрушение оборонительных сооружений и одновременно на подавление фронта активной обороны. Лишенные укрытия бойцы крепости попадали непосредственно под обстрел лучников и чаще всего не были в состоянии отражать штурмы. Выстрелы камнеметов направлялись обыкновенно либо на укрепления для того, чтобы пробить в них бреши, либо на заборола стен для подавления стрельбы защитников. Так, например, при осадах Владимира и Козельска осаждавшие ворвались «по примету» в город после того, как пороки «выбивши» стены[166]166
  ПСРЛ. т. I, стр. 522.


[Закрыть].

Классический пример разрушений заборол имеется в Галицко-Волынской летописи, рассказывающей об осаде татарами в 1261 г. польского города Судомиря: «Придоша к Судомирю и обьступиша и со все стороне, и огородиша и около своим городом, и порок поставиша; и пороком же бьющим неослабно день и нощь, а стрелам не дадущим выникнути из заборол и бишася по четыре дни, в четвертый же день сбиша заборола с города. Татарове же начаша лестнице приставливати к городу, и тако полезоша на город»[167]167
  ПСРЛ, т. II, стр. 852.


[Закрыть]. В единичных случаях камнеметы употреблялись и для обстрела городских кварталов: «Начаша бити пороки по граду и внутри града и сыпашася камение велие издалеча… яко дождь внутрь града», – рассказывает летопись об осаде Владимира[168]168
  Там же, т. X, стр. 108.


[Закрыть]. Обстрел через крепостную стену велся обыкновенно вслепую, поэтому он был мало эффективным и оказывал больше моральное воздействие. Подобным образом в город могли метаться также зажигательные снаряды, трупы животных и пр.

Появление камнеметного оружия не только решительно изменило способ боя за города, но и вызвало существенные изменения в устройстве крепостных сооружений. «Если до XIII в. русские укрепления (за ничтожным исключением) были дерево-земляными, то, начиная со второй половины XIII в., а в особенности в XIV в. в большом количестве строятся каменные крепости, несравненно лучше выдерживающие удары камнеметов»[169]169
  П. А. Раппопорт и В. В. Косточкин. Ук. соч., стр. 25.


[Закрыть]. В каменных стенах пробить брешь было почти невозможно. Проломы в стенах от действий метательных орудий летопись отмечает в первой половине XIII в. В XIV в. летопись указывает, что «пороки шибаху на град», т. е. на верх стены, а летописец, рассказывая об осаде Выборга, подчеркивает, что 6 пороков били безрезультатно, потому что город «тверд бо бе»[170]170
  НПЛ, стр. 91.


[Закрыть].

В связи с переходом к активной наступательной тактике в борьбе за города и частыми случаями прямого штурма при поддержке камнеметов утолщаются стены укреплений, начинает применяться фланкирующий обстрел вдоль стен, поражающий нападающих в момент атаки. Одновременно с этим появляются башни, ставшие узловыми пунктами обороны.

В. В. Косточкин выяснил новую существенную закономерность в устройстве и планировке русских крепостей XIII–XIV вв.[171]171
  В. В. Косточкин. Ивангород и его место и развитии русского крепостного зодчества XIV–XVII вв. М., 1953, стр. 7, 10, 16; его же. Крепостное зодчество конца XV в. – начала XVI в. – раздел главы «Каменное зодчество эпохи расцвета Москвы» в III томе «Истории русского искусства». М., 1955, стр. 374.


[Закрыть]Укрепления получили определенную боевую направленность, выраженную в концентрации башен с какой-либо одной стороны крепости, со стороны «приступа», т. е. там, где нападавшие могли поставить свои камнеметы. Таким образом, оборона городов делилась на активную – со стороны ожидаемого штурма и пассивную – со стороны естественных препятствий – водных пространств, рек, отвесных обрывов, холмов[172]172
  В. В. Косточкин. Оборонительные системы русских крепостей XIV – начала XVI вв., СА, 1957, № 1, стр. 134 и сл.


[Закрыть]. В результате всех этих изменений обороноспособность крепостей, начиная со второй половины XIII в., резко повысилась, а применение разнообразной осадной техники было необходимым условием осады. В свою очередь, по мере усиления крепостей, увеличивалась мощь пороков.

Неправильно утверждение В. А. Богусевича, что укрепления до конца XIV в. были рассчитаны больше на пассивное сопротивление, чем на активную оборону, так как толщина стен в XIII и XIV вв., равная примерно 1 м, не создавала условий для последней[173]173
  В. А. Богусевич. Порховская крепость. Новгородский исторический сборник, вып. 1, 1936, стр. 12.


[Закрыть]. Между тем в Новгороде на Славенском холме был раскопан участок каменной стены острога 1335 г., имевшей ширину 3 м[174]174
  А. В. Арциховский. Раскопки на Славне в Новгороде. МИА СССР, № 11, 1949, стр. 134.


[Закрыть]. Позднее на другом участке был вскрыт еще больший кусок стены XIV в., причем в этом месте толщина стены составляла 4 м[175]175
  А. Л. Монгайт. Ук. соч., стр. 59–61.


[Закрыть]. Стало быть, еще в доогнестрельный период стены были значительной толщины, что объяснялось необходимостью лучше противостоять силе ударов камнеметных машин и с широких площадок стен и башен вести активную стрелковую оборону, в том числе при помощи тех же пороков. В 1261 г. монголы отказались от намерения штурмовать Холм, так как «утвержение города крепко порокы и самострелы», и нерешительно стали «одаль», рассматривая «твердость» городских укреплений[176]176
  ПСРЛ, т. II, 2-е изд., стр. 851.


[Закрыть]. Городская метательная артиллерия существовала в XIII–XIV вв. уже во многих русских городах, например в Чернигове, Холме, Новгороде, Пскове, Москве, несмотря на то, что эффективность ее действия с крепостных стен была несколько ниже, чем против них. Камнеметы, как и пушки, в более позднее время устанавливали преимущественно в башнях[177]177
  Гонзалес де Клавихо. Дневник путешествия ко двору Тимура в Самарканд в 1403–1404 гг. Сборник ОРЯС, т. XXVIII, № 1, 1881, стр. 176.


[Закрыть].

Метательные машины не могли бороться с движущимися целями, поэтому они употреблялись против осадных сооружений и больших масс войск; одновременно метательные машины вели борьбу с орудиями противника. О назначении метательных орудий, в том числе и городских, сообщает писатель XIII в. Плано Карпини, основательно выведавший военное дело у монголов во время поездки к ним в 1246 г. через Русь: «И должно, – отмечал он, – тщательно остерегаться, чтобы не позволять татарам выставлять свои машины, но отражать их своими машинами… и если случайно, они выставят их, то разрушать своими машинами; должно также оказывать сопротивление при помощи баллист (арбалетов. – А. К.), пращей и орудий, чтобы они не приближались к городу»[178]178
  Плано Карпини. Ук. соч., стр. 42.


[Закрыть].

При осуществлении осадных операций летописи часто отмечают сборку и установку орудий непосредственно на боевых позициях (пороки «исчинити», «наряжати», «рядити», «постави»). Однажды для «каменного бросания» устроили возвышение – «ворох», очевидно, для большей действенности стрельбы (осада Новгорода-Северского). При осаде Ярослава орудия были привезены, очевидно, в разобранном виде; они потребовали времени и защиты во время сборки («стоящему же ему града и строющю порокы»). С пороками русские войска пускались в далекие отважные походы (Новгород – Раковор, 300 км; Новгород – Выборг, 300 км), так как они, видимо, не затрудняли быстрых переходов (Холм – Люблин). Это является редким примером в истории военного искусства средневековья.

Устанавливали орудия заблаговременно и, по возможности, скрытно, например в «дебрях» под Киевом. Если пороки выставлялись в открытой местности, то их защищали «лесами», тыном и окапывали. Отсюда ясно, что орудия придвигали как можно ближе к стенам, на расстояние меньше, чем перелет стрелы. «Да не язвени будут вои его от гражан, дондеже устроить сосуды порочные» (осада Ярослава). При осаде Судомиря лучники и орудия вели стрельбу, по-видимому, с одной линии. Иногда в летописях указывается и более далекая дистанция – «меташа бо каменем полтора перестрела» (бой у Чернигова).

Определение дальности полета стрел содержится в арабском трактате, называемом «Книга по описанию превосходных качеств лука и стрел» (около 1500 г.). Лучники всего мира, сказано там, считают, что практически кратчайшим расстоянием (полета стрелы) являются 25 кубитов (13,5 м), а самым большим – 125 кубитов (67,5 м). В то же время пределом, сверх которого невозможна прицельная стрельба, являются 300 кубитов (162,2 м)[179]179
  Arabian archery an arabic manuscript of about a. d. 1500. Princeton, 1945, стр. 77.


[Закрыть]. В последнем случае имеется в виду средняя дальность полета стрелы (перестрел), обычно определяемая в 200 шагов[180]180
  В. Е. Маркевич. Ук. соч., стр. 22.


[Закрыть]. По аналогии с луком прицельная дальность метательных машин составляла, очевидно, около 150–200 шагов. Лучшей дистанцией считалось, видимо, расстояние в 100 шагов[181]181
  И. Бичурин. История первых четырех ханов…, стр. 181.


[Закрыть]. На этом расстоянии снаряд обладал наибольшей силой разрушения. Таким образом, обычная дальность камнеметов (как и в других странах) примерно равнялась 100–150 м (отдельных, но очень редких случаях – 200 м и более)[182]182
  К. Huuri. Ук. соч., стр. 4, 10, 13, 14, 18.


[Закрыть].

Летопись указывает на непрерывность и методичность стрельбы: «Пороком же бес престани бьющим день и нощь, выбиша стены»[183]183
  ПСРЛ, т. II, 2-е изд., стр. 785.


[Закрыть](осада Киева); «пороком же бьющим неослабно день и нощь…» (осада Судомиря).

Непрерывность боя пороков не позволяла осажденным заделывать пробоины и чинить стены. Продолжительность стрельбы была различной – от 1 дня (осада Владимира, Люблина) до 7 недель (осада Козельска). Чаще летописи называют несколько недель (2 недели – Торжок, 1 месяц – Выборг, 4 недели – Орлец). Обычно продолжительность стрельбы из орудий равнялась времени осады. Источники не часто называют число орудий: 12 – при осаде Колодяжена, 6 – при осаде Выборга; 6 орудий было поставлено во Пскове. Со слов русских, бежавших от монголов в Саксонию, стало известно, что крепости Киевской земли были взяты с помощью 32 машин[184]184
  G. Fejer. Codex diplomaticus Hungariae esclesiasticus ac sivilis, t. IV, p. I. Buda, 1829, стр. 212.


[Закрыть]. В венгерских походах монголов (1241–1242 гг. упоминаются 7 катапульт (бой у моста через р. Сайо). 7 баллист (осада г. Вардейна), 30 катапульт (осада Стригони)[185]185
  M. И. Иванин. О военном искусстве и завоеваниях монголо-татар и среднеазиатских народов при Чингис-хане и Тамерлане. СПб., 1875, стр. 124, 126, 127. Наибольшее число машин выставлялось в боях за среднеазиатские города (см. выше). В войске находилось 10 000 стрелков из манджаников. Согласно данным К. Хуури число орудий при осадах во время монгольских походов в Европу колебалось от 10 до 30 (К. Нuuri. Ук. соч. стр. 191, 192).


[Закрыть].

Можно предполагать, что при осаде городов орудия располагались «батарейно», в местах предполагаемых штурмов. При большом численном перевесе и обилии осадной техники обстрел велся сразу в нескольких местах («весь град разбиша пороки» – осада Козельска; «оступиша городок и начаша бити пороки» – осада Орлеца). Обслуживающий персонал метательных орудий, по-видимому, состоял из нескольких человек. Однако руководил стрельбой, осуществлял установку, производил прицеливание, следил за скорострельностью и исправлял машину ее «автор» – «порочный мастер». В этом отношении такие мастера по своим обязанностям были близки к первым пушечникам; и те, и другие были одновременно изготовителями орудий и бойцами-артиллеристами. «Порочный мастер» участвовал в походе новгородского войска в 1268 г.

Фигура искусного «порочного мастера» средневековья ярко описана в летописи Рашид эд Дина. При осаде в 1260 г. монголами сирийского замка Маяфикон был в городе «один камнеметный мастер, стрелявший без промаха. Он убивал камнями множество народа. От его руки эмиры ничего не могли поделать. У Бадр ад дина Лулу был (тоже) очень расторопный камнеметный мастер, он его вызвал (на дуэль. – А. К.), и тот установил высокий камнемет против городского камнемета. Оба одновременно метнули камни с лап. Оба камня в воздухе ударили друг о друга и раскололись на мелкие осколки. Люди с обеих сторон изумились мастерству обоих камнеметчиков. В конце концов камнемет, стоявший извне, сожгли, и горожане бились жестоко»[186]186
  Рашид эд Дин. Сборник летописей, т. III. М. – Л., 1946, стр. 55. О камнеметных мастерах у монголов рассказывает Марко Поло. «Установили машину (построенную этими мастерами. – А. К.) и бросили камень в город, ударился камень в дом, рушит и ломает все, наделал шуму страшного. Увидели жители такое неслыханное бедствие, изумились, испугались…». (Осада Сайанфу в 1273 г. И. П. Минаев. Путешествие Марко Поло. Записки РГО по отделению этнографии, т. XXVI, СПб., 1902, стр. 206, 207).


[Закрыть].

Успех осад зависел от мощности камнеметов, их скорострельности, умения стрелков, а главным образом от количества орудий и численности атакующих. Немалую роль играли также обороноспособность городских укреплений и стойкость осажденных. При учете всех этих факторов камнеметная артиллерия не всегда была способна выполнить свою задачу. Безрезультатны были ее действия при осадах Звенигорода, Колодяжена, Ярослава, Выборга, Изборска и др.

При поспешном отступлении противник или оставлял громоздкие орудия на поле боя, или старался их уничтожить («посекоша», «пожегше»). То же стремились сделать и осажденные во время вылазок: «Козляне исекоша праща их», «немце же остави противу вратом града, стрещи врат, да не изидут… и не изсекут праков» (осада Ярослава).

Из этих сообщений видно, кроме того, что орудия были деревянными и недолговечными. Поэтому их изготовление отмечается даже перед самым началом военных действий в Холме, Перемышле, Новгороде, Пскове.

Снарядами для орудий служили обыкновенные камни. Их вес был различен, но достаточно тяжел для того, чтобы делать пробоины в стенах. Источники упоминают чаще большие снаряды «камень в подъем человеку» (В. Н. Татищев); «а камение яко же можаху 4 человеки силнии подъяти и еще взимающе метаху на них» (осада Чернигова в 1239 г.)[187]187
  ПСРЛ, т. X, стр. 114.


[Закрыть]; «сыпашася камение велие» (осада Владимира); «шибаху на град камение великое» (осада Воронача)[188]188
  Псковские летописи, вып. 2, стр. 40.


[Закрыть].

Находок древних ядер немного[189]189
  Надо больше обратить внимания на поиски и систематизацию древних каменных ядер. При исследовании Новгородского кремля в слое строительного мусора были обнаружены «каменные шары», видимо, ранее использовавшиеся в кладке стен конца XV в. При этом авторы сообщают только, что эти шары употреблялись в древности для «оборонных целей» (А. А. Строков и В. А. Богусевич. Предварительный отчет о раскопках в Новгороде в 1939 г. Новгородский исторический сборник, вып. 7, Новгород, 1940, стр. 3).


[Закрыть]. В Гродно, в развалинах южной башни найдены ядра диаметром 12–15 см, датируемые XIII–XIV вв.[190]190
  Н. Н. Воронин. Древнее Гродно. МИА СССР, № 41, 1954, стр. 129.


[Закрыть] В Новгороде в слоях XII в. обнаружено каменное ядро весом 2, 5 кг. При раскопках остатков жилищ Райковецкого городища встречены шарообразные камни со следами обработки, весом от 15 до 30 кг; они были заброшены, вероятно, монголами во время осады города[191]191
  В. К. Гончаров. Райковецкое городище. Киев, 1950, стр. 41 (рис. 32), стр. 46.


[Закрыть]. Выразительная картина последних дней жизни этого укрепленного пункта открылась при раскопках рва. Самое большое скопление камней здесь оказалось у ворот, где завал достигал толщины в 1 м. Среди завала камней найдены обломки жерновов, а ниже были обнаружены скелеты людей. Это говорит о том, что «острие» штурма было направлено на городские ворота. Однако нельзя согласиться с тем, что все найденные камни были сброшены на врага со стен и ворот детинца[192]192
  Там же, стр. 26, 27.


[Закрыть]. Совершенно ясно, что было бессмысленно бросать сверху большое количество камней, так как вследствие этого засыпался ров, и у врага появлялась возможность его форсирования. Поэтому несомненно, что большая часть камней и обломков жерновов – это снаряды монгольских машин, отскочившие от стен или упавшие в ров. Действительно, для своих метательных орудий монголы «разбивали жерновые камни и каменные катки на два или на три куска и в таком виде употребляли их». Иногда при осадах, стреляя из машин, стремились заполнить камнями ров для его преодоления. Так, при осаде монголами Кхай-Фына (Нанкина) в несколько дней груды камней, выброшенных из монгольских баллист, «сравнялись с внутреннею городской стеной»[193]193
  И. Бичурин. История первых четырех ханов…, стр. 184, 185 (1232 г.).


[Закрыть].

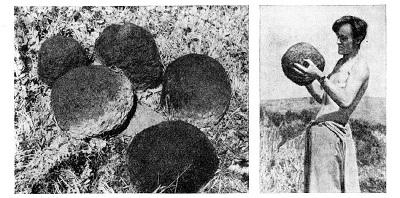

^{Рис. 2. Базальтовые ядра XI–XIII вв. (диаметр – 8–27 см). Городище Красноярская сопка, Приамурский край, г. Уссурийск (Фото А. П. Окладникова)}

О ядрах монгольских (вероятно, – китайских) катапульт, употреблявшихся при завоевании чжурчженских городов, можно судить по ядрам весом 3–40 кг, в изобилии найденным непосредственно на валах городищ (рис. 2). Все они представляют собой полуобработанные, скругленные камни, изготовлявшиеся, по-видимому, на месте в каждом необходимом случае[194]194
  Благодарю А. П. Окладникова за любезно предоставленные сведения и снимки.


[Закрыть]

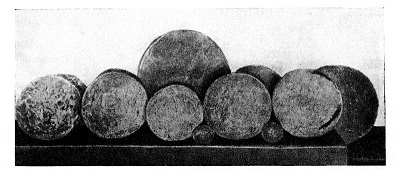

^{Рис. 3. Каменные ядра XIV–XV вв. (Из собрания АИМ)}

В АИМ хранится коллекция каменных ядер XIV–XV вв., большая часть которых поднята со дна Чудского озера[195]195
  В. Н. Глазов. Ладья с каменными ядрами, затонувшая в Чудском озере. Записки Разряда военной археологии и археографии РВИО, т. I, 1911, стр. 30–34. Ядра описаны схематично, а их размеры приведены неточно.


[Закрыть] (рис. 3). Эти ядра можно разделить на 2 группы: 1) диаметром 22–25 см, весом 18–22 кг и 2) диаметром 37–43 см, весом 122–128 кг. Сделаны они большей частью из известковой плиты, но имеется и несколько гранитных ядер. Все они тщательно обработаны. Подобные ядра скорее всего могли предназначаться для пушек, но не исключено их употребление и пороками в последний период существования тех и других. Размеры и вес ядер, так же как и летописные сообщения о них, свидетельствуют о различных мощностях метательных машин и, вероятно, о их различных конструкциях.

IV. Устройство метательных орудий

1

Конструкция метательных орудий, о чем почти ничего не говорят письменные источники, наименее доступна для изучения. Исследователи пытались идти здесь путем истолкования названия военных машин[196]196
  Ф. Ласковский. Ук. соч., ч. I, стр. 162, 170 и сл.


[Закрыть]. В. Н. Татищев под пороками разумел «великие рычаги на перевесах с железными оковы, которыми стены деревянные и каменные разбивали»[197]197
  В. Н. Татищев. Ук. соч., кн. 3, стр. 481, 482.


[Закрыть]. Н. Е. Бранденбург, предлагавший «метод сравнительного изучения конструкции машин у народов, имевших большое влияние на исторические судьбы нашего отечества», подразделял орудия на стрелометные – пружинные, торсионные (см. ниже) и машины с противовесом. С первым и последним типами исследователь связывал древнерусские орудия[198]198
  Н. Е. Бранденбург. Ук. соч., стр. 8–14, 22–24.


[Закрыть]. Н. Н. Воронин, основываясь на изображении в сборнике летописей Рашид эд Дина, считает, что «подобно камнеметательным машинам древности, «порок» представлял собой простой, но мощный рычаг, действовавший или противовесом, или натягиванием»[199]199
  «История культуры древней Руси», т. I, стр. 466.


[Закрыть]. В. Г. Федоров, классифицируя метательные машины по конструкции, почти так же, как и Н. Е. Бранденбург, делит их на огромные луки – баллисты; гигантские пращи (баробаллисты) и стрелометные «бриколи» (стрелы последних летели от удара по ним упругого длинного бруса) и считает, что все они могли подразумеваться под термином «порок», так как никаких сведений об устройстве этих машин не имеется[200]200
  В. Г. Федоров. К вопросу о дате… стр. 18–28.


[Закрыть]. По мнению М. Г. Рабиновича, летописные известия, красочно описывающие действие орудий, не позволяют составить о них сколько-нибудь точное представление; об их устройстве, пишет он, можно предположить лишь то, что пороками собственно именовались «метательные осадные машины, действовавшие подобно древнеримскому онагру». Последний ошибочно представляется автору в виде мечущей камни огромной пращи, изображенной у Рашид эд Дина[201]201
  М. Г. Рабинович. Ук. соч., стр. 69.


[Закрыть].

Исследователи, характеризуя военные машины европейского – в том числе и русского – средневековья, связывают их с баробаллистическим периодом в истории артиллерии (от греческого «барос» – «тяжесть», – по конструкции, основанной на использовании силы тяжести)[202]202
  И. С. Прочко. История развития артиллерии, т. I. M., 1945, стр. 14, 15; Д. Е. Козловский. История материальной части артиллерии. М., 1946, стр. 43; В. Г. Федоров. К вопросу о дате…, стр. 33.


[Закрыть]. Таким образом, общей тенденцией авторов было отнесение порока к машине с противовесом и пращей[203]203
  Когда работа была написана, автору, во время одного из докладов в АИМ, полковником П. Д. Львовским было указано на его опубликованную, но малоизвестную статью «Древнейшая артиллерия феодальной Руси VI–XIV вв.» (Известия Академии артиллерийских наук, 1950, № 15, стр. 113–128). В этой работе П. Д. Львовский принципиально правильно подошел к классификации древнерусских метательных орудий, выделив камнеметный лук и машину-пращу. Мысль автора о преобладании камнеметного лука на Руси совпадает с нашей. В то же время едва ли можно согласиться с мнением о том, что слово «порок» означало только станковый лук, а также с тем, что метательные машины дожили вплоть до XVII в.


[Закрыть].

2

Касаясь конструкции метательных машин VI–X вв., нельзя обойти общий вопрос о судьбе античной осадной техники и ее влиянии на военное дело «варварских», в том числе славянских народов Европы.

В иностранной литературе вопросы изучения метательной техники свелись главным образом к одному: сохранились ли античные орудия в средние века, или исчезли после крушения рабовладельческой Римской империи. Таким образом, временем, вокруг которого ведутся наиболее ожесточенные споры, являются VI–XI вв.

В 1900 г. немецкий исследователь Р. Шнейдер, развивая ранее высказанную мысль Луи-Наполеона и Фавэ[204]204
  Louis-Napoléon (III) Bonaparte, Favé. Études sur le passé et l'avenir de l'artillerie. Liege, 1847 et Paris, 1851.


[Закрыть], смело выступил в ряде остро полемических работ[205]205
  R. Schneider. Anonymi de rebus bellicis liber. Berlin, 1908; его же. Anfang und Ende der Torsionsgeschütze. Neue Jahrbücher für das klassische Alterlum. Geschichte und deutsche Literatur. Bd. 23, Berlin – Leipzig, 1909, стр. 133–146; его же. Vom Büchlein. «De rebus bellicis», в том же журнале за 1910 г., Bd. 25, стр. 327–342; его же. Die Geschütze des Mittelalters. ZWK, Bd. V, H. 8, стр. 231–236. Основная работа – R. Schneider Die Artillerie des Mittelalters, nach den Angaben der Zeitgenossen dargestellt. Berlin, 1910, 183 стр. + 8 табл. (включая 6 приложений – тексты источников).


[Закрыть] против националистически настроенных немецких военных историков (Г. Келера и др.), воспевавших воинственность древних германцев и считавших, в частности, что немецкое войско унаследовало и сохранило от древнего Рима его совершенные военные машины торсионного типа[206]206
  Метательные орудия так называемого торсионного типа (от лат. torsio – «скручивание») были на вооружении античных армий Греции и Рима; особенно широкое применение они получили в эпоху эллинизма. Источником энергии в этих орудиях служили пучки эластичных тетив, скрученных между собой и укрепленных в неподвижную раму. В основном торсионные машины делились на 2 типа: 1) одноплечие с одним пучком скрученных тетив, служившие для метания камней и называвшиеся у греков монанконами, у римлян – онаграми, иногда катапультами; 2) двуплечие с двумя пучками тетив (концы плеч или рычагов соединялись особой тетивой, ходившей по боевому желобу); они назывались у греков палинтонами, у римлян – баллистами и предназначались для метания стрел, а иногда и ядер. Принцип действия всех этих орудий заключался в следующем. Рычаг (или плечо – одно или два), вставленный одним концом в скрученный пучок тетив, при помощи ворота отводился в крайнее заднее положение; при этом пучки тетив еще более перекручивались, и, следовательно, создавалась значительная крутящая сила. При выстреле рычаг (или два, соединенных особой тетивой) освобождался и силой тетивы шел в крайнее переднее положение, сообщая снаряду мощное поступательное движение. У онагров камень вылетал из пращи, прикрепленной к концу рычага, «готовый сокрушить все на своем пути», а у баллист – из желоба, расположенного между пучками тетив. Дальность полета снаряда иногда достигала 300–500 м. Нормальный вес тяжелого снаряда составлял 25 кг и больше. Мощность торсионных орудий была настолько велика, что даже во время первой мировой войны немецкие артиллеристы делали попытки использовать торсионные орудия, реконструированные историком оружия генералом Шраммом для военных целей. Эти орудия обеспечивали бесшумный выстрел, что было важно в условиях позиционной войны. [ «Эллинистическая техника». Сборник статей под редакцией И. И. Толстого. М. – Л., 1948, стр. 281–295 (там же приводится разнообразная иностранная литература по этому вопросу); В. Д. Блаватский. Очерки военного дела в античных государствах Северного Причерноморья. М., 1954, стр. 55 и сл.; Г. Дильс. Античная техника. М. – Л., 1934, стр. 394 и сл.; К. Huuri. Ук. соч., стр. 3–19, 222–231, и др.


[Закрыть].

На основании большого фактического материала, изложенного в итоговой работе Р. Шнейдера «Артиллерия средневековья», можно заключить следующее. Торсионные орудия, действовавшие силой натяжения скрученных жил, исчезли в период великого переселения народов, когда «варварство охватило военное дело». Древние германцы-готы не употребляли античных орудий даже в таких крупных операциях, как осада Рима в 536–538 гг.[207]207
  Об этом см. Прокопий из Кесарии. Ук. соч., кн. I гл. 21. Там же приводится подробное описание двуплечего торсионного орудия римлян – баллисты (стр. 142).


[Закрыть] Страны Западной Европы в раннее средневековье не только не знали орудий античности, но и не употребляли никаких метательных машин; в этих странах применялись лишь простейшие сооружения[208]208
  Если не считать далеко не бесспорного свидетельства монаха Аббо об осаде норманнами Парижа в 886 г. Однако его сообщение «еле понятно; единственные конкретные данные, которые оно дает нам по истории войны, состоят в том, что обе стороны широко пользуются луком и стрелами». (Г. Дельбрюк. Ук. соч., стр. 47). Мы не имеем в виду также арабов, нередко употреблявших метательные устройства в Южной Европе в VIII–IX вв. По мнению Р. Шнейдера, лишь в Византии могли еще в X в. если не использовать, то знать теорию торсионной силы.


[Закрыть] – башни, тараны и т. п. Первая половина средневековья в Западной Европе – «время без артиллерии». Таким образом, пишет Р. Шнейдер, торсионные орудия не только вышли из употребления, но и оказались в полном забвении, так что сведения древних о них стали непонятными. О сколько-нибудь значительном применении метательных машин можно говорить лишь для периода с начала крестовых походов (около 1100 г.). Источником энергии средневековых орудий, в отличие от торсионных, были груз-противовес или мускульная сила команды бойцов[209]209
  Мысль об отличии средневековых орудий от торсионных высказал до Р. Шнейдера полковник Г. Юль в своем обстоятельном комментарии о древней артиллерии к путешествию Марко Поло (Henry Julе. Ук. соч., стр. 122).


[Закрыть]. В Западную Европу эти устройства проникли на исходе XII в. В своих трудах исследователь исходил не столько из общего априорного положения о катастрофической гибели античного мира, сколько из конкретных свидетельств средневековых военных писателей, не знавших торсионной техники [Aegidius Romanus (около 1280 г.), Marinus Sanutus (1321 г.) и др.].

Заключения Р. Шнейдера кажутся нам верными и, в сравнении с возражениями его критиков, прогрессивными. Критика положений Р. Шнейдера со стороны шовинистически настроенных кругов немецких ученых развернулась после его смерти в 1910 г. Примером является книга Б. Ратгена[210]210
  В. Rathgen. Das Geschütz im Mittelalter. Berlin, 1928, стр. 578 и сл.


[Закрыть], в которой автор, располагая большим фактическим материалом по европейским метательным машинам (особенно по огнестрельной артиллерии), грубо исказил историческую правду, приписав немцам – единственному народу в Европе – сохранение и использование античной торсионной техники вплоть до XV в.

Новые факты об отдельных случаях изготовления и применения торсионных машин в Европе в XIV и XVI вв.[211]211
  В. Rathgen u. K. Schäfer. Feuer-und Fernwaffen beim päpstlichen Heere im XIV Jht. ZWK, Bd. 7, H. 1, 1915–1917, стр. 1 и сл; В. Rathgen Feuer– und Fernwaffen des XIV Jht. in Flandern. ZWK, Bd. 7, H. 10–11, стр. 275 и сл.


[Закрыть] не изменяют существа дела, так как конструкции их были сделаны по описаниям античных авторов и не имели необходимого практического значения. Что касается утверждения Б. Ратгена о будто бы массовом изготовлении в Германии крепостных торсионных арбалетов (Notstal, Springarda) – утверждения основанного на большом количестве употреблявшихся конских волос, то это категорически опровергается показаниями самих современников (Эгидий; Христин Пизанский, около 1410 г.), которые указывали, что волосы использовались для тетив луков и арбалетов. Средневековые военные писатели, цитируя Вегеция, не понимали истинного назначения торсионных жил и считали их тетивами орудий, из чего следует, что торсионная техника не была им известна[212]212
  К. Huuri. Ук. соч., стр. 50. Подробнее см. в указанных выше сочинениях Р. Шнейдера.


[Закрыть]. По мнению Е. Сандера, не позднее начала VI в. последние остатки античного осадного искусства в Европе были забыты. «И только время 1100–1500 гг. приносит еще раз литературно-теоретическое пробуждение греческо-римской осадной техники»[213]213
  Е. Sander. Der Belagerungskrieg im Mittelalter Historische Zeitschrift, Bd. 165, München – Berlin, 1941, стр. 99–110.


[Закрыть].

Немало, с нашей точки зрения, безрезультатного труда потратил К. Хуури (автор, не зараженный националистическим «немецким духом»), чтобы показать существование легких торсионно-пращевых орудий в VII–XII вв. до вытеснения их новыми рычаговыми. Автор не смог привести ни одного факта, доказывающего продолжение античной техники, кроме неубедительных и весьма субъективных этимологических сравнений. Наоборот, логика фактов, вопреки концепции автора, свидетельствует о смене «артиллерийской» терминологии в Византии и Среднеземноморье в VI–VIII вв., по-видимому, в связи с появлением новых, более эффективных камнеметных средств и общей ориентализацией византийской военной тактики.

В этой связи большое значение приобретает приведенное выше свидетельство о применении славянами и аварами в 597 г. гигантских машин-пращей, которые никак нельзя причислить к торсионным[214]214
  К. Хуури этот факт не использовал.


[Закрыть]. Хотя принцип пращи в применении к военным механизмам был хорошо известен византийцам до VI–VII вв. (например онагр), весьма возможно, что славяно-аварские камнеметы были новшеством для византийской военной техники, да и не только для нее. Таким образом, «варвары» не только усвоили приемы и вооружение сильного врага, но и сами явились изобретателями новых военных средств[215]215
  Мы не беремся сейчас утверждать, что изобретателями этих орудий были именно восточные славяне. Может быть, прав К. Хуури, возводивший подобные устройства к китайскому источнику.


[Закрыть].

Вообще влияние военного дела славян на византийское военное искусство отрицать нельзя. Грекам не раз приходилось приноравливаться к славянской тактике боя. Автор конца VI в. – начала VII в. Маврикий Стратег, например, рекомендует для легковооруженных пехотинцев славянские метательные копья[216]216
  Маврикий Стратег. Тактика. СПб., 1903. В главе «Как воевать со славянами, антами и т. п. народами», стр. 180–190, 200.


[Закрыть]. Следует также отметить, что вплоть до X в. ведущее место в греческой осадной технике принадлежало не метательным орудиям, а средствам непосредственного штурма – стенобитным машинам (таранам, огромным стенным буравам, черепахам и башням)[217]217
  А. В. Мишулин. Греческие полиоркетики об искусстве осады городов. ВДИ, 1940, № 3–4 стр. 389; Charles Oman. A history of the art of war in the middle ages, vol. I. London, 1924, стр. 132–134. Маврикий Стратег отмечает, что при осадах употребляются камнеметные машины, в особенности если трудно сделать подкоп либо насыпь или установить тараны. (Маврикий Стратег. Ук. соч., стр. 161).


[Закрыть]. Античные военно-технические традиции держались некоторое время в византийском войске; в частности, не исключено это и для торсионных машин (несмотря на появление новых типов).

Заключая, мы должны отметить, что основной вывод Р. Шнейдера, безусловно, правилен и для древней Руси, где, как и в Западной Европе, не использовали торсионную технику. Однако это не снимает вопроса о применении славянами, кроме рычажно-пращевых машин, античного типа орудий в ранний период русской истории – в VI–X вв. Проблема взаимосвязи славянского и византийского военного дела, в частности – метательной техники, требует еще дальнейшей разработки.

Нельзя считать правомерным механическое перенесение терминов античной артиллерии на средневековую метательную технику. Античная торсионная техника, как указано выше, резко отличалась от феодальной. Недаром средневековые источники не применяли эллинистических названий к современным им машинам. Не являются в этом случае исключением и русские летописи; в них метательные орудия выступают под названиями пороков, пращей, порочных сосудов и веретенищ[218]218
  Загадочное «стрикусы» сопоставляют с немецким названием боевого топора – Streitaxt. (А. С. Орлов. «Слово о полку Игореве», стр. 129, 130). Самострелы всегда обозначали в русских источниках только ручной механический лук. Мнение о их принадлежности к орудиям должно быть признано неправильным.


[Закрыть]. Термин «порок» И. И. Срезневский сопоставляет с древнечешским prak-pra titi – «метать»[219]219
  И. И. Срезневский. Ук. соч., т. II. СПб., 1902, стр. 1212, 1213.


[Закрыть]. Этот термин следует рассматривать как общераспространенное собирательное название древнерусских метательных орудий. В этом смысле нельзя упрекать летописцев в неточности или неразборчивости обозначения такого вида оружия.

При переводе греческих исторических текстов о метательных орудиях (скорпионах, катапультах и баллистах) русский книжник пользовался словом «порок» как привычным – «постави соуличникы и порочникы»[220]220
  Там же, стр. 1214.


[Закрыть]. Существование, наряду с названием «порок», других обозначений указывает на различие в конструкциях метательных машин.

3

О конструкции первых метательных орудий у новгородского и полоцкого войск можно судить по сообщениям Ливонской хроники. Русские и немецкие войска не замедлили применить друг против друга всю имевшуюся у них военную технику. По мнению М. Г. Рабиновича, осадная техника немцев была грозной, не менее высокой, чем у татар. «Для осады и обороны городов, – пишет указанный автор, – они применили целый ряд орудий и осадных машин, несомненно, заимствованных еще много столетий назад у римского войска. Осаждая город, они стремились засыпать ров, возвести рядом с городскими укреплениями высокую осадную башню, с которой при помощи баллист метали в осажденных стрелы, а также копья, раскаленное железо, горшки с горючим»[221]221
  М. Г. Рабинович. Ук. соч., стр. 67.


[Закрыть].

Нет слов, немецкая техника, воспетая Генрихом Латвийским, кажется высокой в сравнении с вооружением мирных прибалтийских племен (речь идет только об осадной технике). Но если внимательно присмотреться к немецким «орудиям войны», то станет очевидно, что М. Г. Рабинович явно переоценивает немецкую технику. К сожалению, не избегли этого и другие исследователи. Рассказывая об осаде Владимиром Полоцким в 1206 г. тевтонского замка Гольм, немецкий хронист писал: «Русские с своей стороны, не знавшие применения баллисты, но опытные в стрельбе из лука, бились много дней и ранили многих на валах»[222]222
  Генрих Латвийский. Ук. соч., стр. 103.


[Закрыть]. Из этого делается вывод, что русские в начале XIII в. не знали применения камнеметных машин – баллист[223]223
  «История культуры древней Руси», т. I, стр. 468.


[Закрыть]. И. Шаскольский определяет баллисты Ливонской хроники как военные машины, построенные по принципу лука. Такие машины, по его мнению, могли метать камни, дротики, стрелы и даже окованные железом бревна[224]224
  См. И. Шаскольский. Исторические заметки. Военно-исторический журнал, 1941, № 1, прим, стр. 122.


[Закрыть]. Однако термин «баллиста» везде в Хронике, как и во многих других средневековых латинских источниках, обозначает не осадную метательную машину, а ручное оружие – арбалет[225]225
  М. Jähns. Ук. соч., стр. 636; R. Schneider. Die Artillerie…, стр. 50; К. Нuuri. Ук. соч., стр. 43. Показательно, что в русском азбуковнике XVI в. слово «балистас» («балистрас») совершенно точно переводится как самострел. (И. Сахаров. Сказания русского народа, т. II. СПб., 1849, стр. 146).


[Закрыть] или самострел. Естественно, что, кроме стрел, это оружие не могло метать каких-либо других, в особенности тяжелых предметов. Это хорошо видно из Хроники, где легко подвижные баллистарии неизменно противопоставляются русским лучникам. Так, например, в 1217 г. новгородцы, псковичи и эсты осаждали Одемпе; «братья-рыцари многих у русских ранили и убивали из своих баллист. Точно так же и русские кое-кого в замке ранили стрелами из своих луков»[226]226
  Генрих Латвийский. Ук. соч., стр. 183.


[Закрыть]. В 1224 г. русские употребляли против врага пресловутые баллисты – «против стрел христиан (т. е. немцев. – А. К.) направили своих лучников и баллистариев»[227]227
  Генрих Латвийский. Ук. соч., стр. 238. О баллистах и баллистариях см. стр. 102, 114, 138, 143, 144, 179, 193, 221, 230, 233 и др.


[Закрыть]. Наряду с баллистами отдельно названы малые осадные орудия – патереллы и большие осадные машины[228]228
  Там же. О метательных машинах см. стр. 100–103, 132, 156, 202, 223 и др.


[Закрыть].

^{Рис. 4. Ранняя метательная машина средневековья (петрария). Около 1200 г. (Из Бернской рукописи Петра Эболи)}

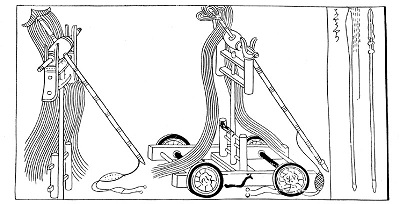

^{Рис. 5. Ручные китайские метательные машины. (Из японского трактата XVII в. «Описание в иллюстрациях земли Тан»)}

Метательными орудиями, в том числе патереллами, как отмечено в Хронике, русские впервые пользовались в 1206 г., а затем в 1223 и 1224 гг. (см. выше). Патереллы по другим спискам Хроники более правильно названы петрариями (византийское название). Западноевропейские исследователи относят петрарии к метательным машинам с пращей, работавшим при помощи ручной силы[229]229
  Charles Oman. Ук. соч., т. II, стр. 45.


[Закрыть]. Изображения подобных машин, сходных в основных частях с китайскими катапультами, находятся в рукописи рубежа XII и XIII вв., принадлежащей сицилийскому автору Петру Эболи[230]230
  W. Erbеn. Beiträge zur Geschichte des Geschützwesens. ZWK, Bd. 7, H. 5, стр. 85–102.


[Закрыть] (рис. 4; 5). Каждое из орудий имеет подвижный рычаг, укрепленный на вертикальных стойках. На одном конце рычага-праща, на другом – ремни натяжения. При резком натягивании бойцами ремней рычаг приходил во вращательное движение; часть его вместе с пращей поднималась вверх, и камень вылетал из пращи. Высота машин – примерно два человеческих роста. Короткая часть рычага относится к длинной, как 1:3. Обслуживающего персонала полагалось до 8 человек. Генрих Латвийский писал, что кроме камней, патерелла метала «железо с огнем и огненные горшки»[231]231
  Генрих Латвийский. Ук соч., стр. 238.


[Закрыть]. При неумелом обращении, как это отмечено хронистом, камень мог летать не вперед, а назад.

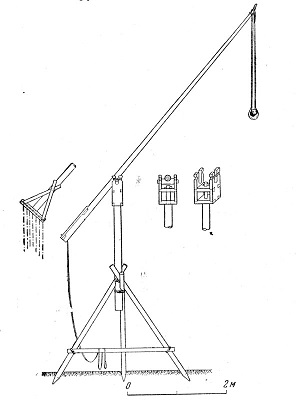

^{Рис. 6. Легкая ручная праща (патерелла). Начало XIII в. (Реконструкция В. Е. Абрамова и А. Н. Кирпичникова)}

На основании средневековых рисунков и описаний удается схематично реконструировать целый ряд древнерусских машин[232]232
  Эти реконструкции сделаны автором совместно с инженер-полковником В. Е. Абрамовым по предложению командования АИМ в 1955 г. На основе их в музее изготовлены модели под руководством художника-реставратора О. В. Харитонова. Снимок одной из этих моделей опубликован (И. Масленников. Прадед русской пушки. «Смена», № 285 от 3 декабря 1955 г.; Артиллерийский исторический музей. Путеводитель. Л., 1955). Модели этих машин открывают экспозицию зала «Русская артиллерия феодального периода».


[Закрыть], в частности и орудие подобного рода (рис. 6). Отличительная его особенность – подвижной вертлюг, на котором укреплен рычаг пращи. Вертлюг давал возможность, не передвигая машины, вести почти круговой обстрел. Орудие было легким, его можно было легко разбирать и переносить; оно делалось из нетолстых жердей, и изготовлять его не представляло больших трудностей. Такой вид пращи был удобен для установки на башнях и предназначался для стрельбы небольшими ядрами.

Натяжная праща – старое китайское изобретение. Согласно китайским источникам дальность стрельбы натяжных катапульт составляла 85–140 м, вес снаряда – 1¾–75 кг[233]233
  К. Huuri. Ук. соч., стр. 198, 199.


[Закрыть]. Известны также тяжелые пращи описанного типа, но их употребление на Руси после XIII в. маловероятно.
