В крайнем заднем положении затворная рама ударяется о буферное устройство и начинает движение вперед – под действием возвратно-боевой пружины и импульса буферной пружины. Далее – если шептало по-прежнему опущено – работа механизмов повторяется. Но теперь в затворе справа находится стреляная гильза. В момент нового запирания канала ствола толкатель рамы вытолкнет гильзу в гильзоотводный канал ствольной коробки. Оттуда ее вытолкнет вперед следующая гильза. Выброс гильз вперед и работа спускового механизма от толкателя позволяет монтировать пулемет НСВ на различных установках, включая танковые и фортификационные.

В станковом варианте пулемет обозначается НСВ-С-12,7. Повышению маневренных качеств пулемета способствовал отказ от универсального станка. Для стрельбы по наземным целям служит треножный станок 6Т7 конструкции Л.В. Степанова и К.А. Барышева. Пулемет крепится в люльке, на которой также смонтированы подпружиненный трубчатый приклад, пистолетная рукоятка, спусковой механизм, механизм перезаряжания, кронштейн прицела. Таким образом, органы управления стали принадлежностью станка, а не «тела» пулемета, что делает сам пулемет более универсальным. Приклад и пистолетная рукоятка намного повышают удобство управления, в то время как большая часть энергии отдачи через станок уходит в грунт, частично затрачиваясь и на смещение станка. Понятно, что это улучшает меткость стрельбы. Наличие плечевого упора позволяет вести прицельную стрельбы без закрепления станка на грунте. Плечевой упор в виде прямоугольной петли удобен для охвата ладонью при стрельбе или переноске. При нажатии на спусковой крючок утапливается толкатель спускового механизма пулемета. Механизм перезаряжания сделан тросовым по типу старых авиационных пулеметов: стрелок тянет рукоятку тросика, тот вращает барабан со звездочкой, приводящей в движение планку; планка же сцепляется с рукояткой перезаряжания пулемета. Механизм наведения по горизонтали – секторный, по вертикали – стержневой. Для лучшей устойчивости при стрельбе передняя нога имеет откидной сошник для мягкого грунта и клыкидля твердого, амортизирующую пружину. Регулируя положение ног, можно менять высоту линии огня от 310 до 410 мм. Стрельбу можно вести из положения лежа. В походном положении сложенный станок переносится за спиной вторым номером расчета. В бою расчет может переносить пулемет на станке за рукоятку ствола и приклад станка. Заметим, как изменилось отношение массы станка к массе «тела» пулемета – с 3,65 у ДШКМ до 0,64 у НСВ-С, но меткость стрельбы при этом не ухудшилась.

Конструкция 6Т7 позволяет крепить пулемет со станком на установках 6У10 и 6У11 непосредственно в амбразурах ДОТов, при этом их можно также быстро отделить для использования вне огневого сооружения. Установки 6У10 и 6У11 были разработаны Л.В. Степановым и приняты на вооружение в 1976 г.

Для стрельбы из НСВ служит также пулеметное металлическое сооружение СПМ-4. НСВ кренится в сооружении на штатном треножном станке, который размещается на кронштейне и с помощью откатника крепится к амбразурной стенке. Также для установки пулемета НСВ на станке служит одноамбразурное сборное пулеметное сооружение СПС-4, собираемое из железобетонных элементов.

Основным прицелом служит оптический СПП (10П50), крепящийся на ствольной коробке в задней части. Кратность увеличения СПП – переключаемая 3^х или 4^х, поле зрения – 12° или 6°. Прицельная сетка имеет дальномерную шкалу, а в оптическую схему включен люминесцентный экран для обнаружения источников инфракрасного излучения. На случай выхода из строя оптического прицела используют открытые механические прицельные приспособления, включающие секторный прицел с механизмом введения боковых поправок, укрепленный на корпусе спускового механизма, и мушку с предохранителем, укрепленные на стойке в дульной части ствола. Хорошие результаты в ночном бою дает НСВ с бесподсветным ночным прицелом усилительного типа 1ПН52-1 или НСПУ-5 (1ПН83). Прицел 1ПН52-1 имеет кратность увеличения 5,3^х, поле зрения 7,6°, обеспечивает обнаружения бронецелей на дальности до 700 м, живой силы противника – до 300 м.

Одновременно с пулеметом приняли на вооружение и установку 6У6, разработанную в 1971 г. под руководством Р.Я. Пурцена. Установка состоит из треноги с сошником и верхнего станка, вращающегося на 360°, используется в основном для зенитной стрельбы. Она включает коллиматорный зенитный прицел ОП80 на особом кронштейне и оптический наземный ОП81. Большие углы возвышения и склонения позволяют использовать установку и для стрельбы по наземным целям в положении лежа; сиденье пулеметчика при этом используется в качестве приклада. Кроме того, НСВ-12,7 монтировался на горной зенитной установке ЗГУ-1 (вместо 14,5-мм пулемета КПВ).

Принятие нескольких установок, не требующих какой-либо доработки пулемета, позволило выбирать тип установки, наиболее соответствующий задачам. Станок 6Т7 предпочтителен в условиях противопартизанской войны, когда противник просто не имеет авиации, но установка 6У6 позволяет, например, обстреливать из низин горные склоны.

В условиях, когда подразделения действуют изолированно, на резкопересеченной местности с большим количеством укрытий, весьма перспективным кажется радиолокационный прицел на основе РЛС ближней разведки. В Чечне такие РЛС используются для обнаружения целей ночью и открытия огня из НСВ или автоматического гранатомета АГС-17 по пристрелянным рубежам. Антенный блок РЛС крепится на специальном кронштейне, не мешающем применению оптического или ночного прицела. РЛС «Фара-1» позволяет обнаруживать отдельного человека на дальности до 2 км, а автомашину – до 4 км.

Стрельба со станка 6Т7 из положения с колена уже не дает такой кучности – станок в таком положении заметно менее устойчив. В Афганистане на блокпостах нередко ноги станков НСВ-С, как и ДШКМ, для большей устойчивости зарывали в грунт или обкладывали мешками с песком.

Танковый вариант пулемета имеет аббревиатуру НСВТ и индекс 6П17. НСВТ монтируется на установке, обеспечивающей обстрел наземных и воздушных целей при углах наведения по вертикали от -5° до +75°. Для стрельбы по воздушным целям используется коллиматорный прицел К10-Т, по наземным – механический.

НСВ используется также в качестве зенитного вооружения боевых кораблей – в тульском ЦКИБ СОО (ныне входящем в КБП) Е.М. Кондауровым, В.Е. Соколовым, И.М. Устинкиным, А.А. Лавриченко разработана бронированная турельно-башенная установка «Утес-М» (заводской индекс ТКБ-095). Хотя задание на разработку было выдано еще до принятия пулемета на вооружение, только в 1976 г. установка была принята для вооружения судов на воздушной подушке, экранопланов и катеров. Пулеметы НСВ (НСВТ) смонтированы в горизонтальной плоскости на общей качающейся части. Установка защищена 6-мм броней. Стрелок размещается в подбашенном помещении. Приводы наведения – только ручные. Для наведения служит перископическое прицельное визирное устройство ПЗУ-6, позволявшее вести огонь по воздушным целям, движущимся со скоростью до 300 м/с. Угол наведения в горизонтальной плоскости – З60°, в вертикальной – от -10° до +85°. Установка позволяет вести огонь по живой силе противника на берегу, по надводным небронированным целям, по воздушным целям в целях самообороны. Производство установки поставил «Туламашзавод». НСВ-12,7 вошел и в состав огневого комплекса «Горчак» на скрывающейся установке, предназначенного для оборудования укрепрайонов, блокпостов, приграничных зон, защиты объектов.

Танковая зенитная установка ЗУ-72 пулемета НСВТ: 1 – пулемет, 2 – уравновешивающий механизм, 3 – люлька, 4 – лентосборник, 5 – коробка прицела, 15 – магазин-коробка (патронная коробка), 22 – турель

Пулемет НСВТ на установке ЗУ-72 на башне танка

Для стрельбы из НСВ-12,7 применяются патроны с бронебойно-зажигательной пулей Б-32, бронебойно-зажигательной трассирующей пулей БЗТ-44 и зажигательной пулей мгновенного действия МДЗ; а также с пристрелочно-зажигательной пулей ЗП, пристрелочной П, трассирующей Т, уже в 1972 г. годы отработали и поставили на производство варианты патрона с бронебойно-зажигательной пулей БС с сердечником, изготовленным методом порошковой металлургии и намного повысившим бронепробиваемость, в то же время появились и двухпульные патроны для авиационных пулеметов. Масса патрона составляет от 123 до 134 r, пуль – от 44,3 до 49,5 г.

Среди состоящих на вооружении крупнокалиберных пулеметов НСВ-12,7 выгодно отличается сравнительно небольшой массой и хорошей маневренностью. Устройство пулемета и станка обеспечивают точность наводки и хорошую кучность стрельбы, а стрельба со станка из положения лежа с использованием приклада – удобство наводки в сочетании со скрытностью. Широкое использование в конструкции механизмов автоматики, подачи и спусковом механизме роликов, наличие буферных устройств способствует их плавной и уравновешенной работе.

НСВ-12.7 участвовал практически во всех конфликтах на постсоветском пространстве. Солдаты в Чечне дали пулемету НСВ-С-12,7 прозвище «Антиснайпер». В самом деле, крупнокалиберный пулемет, превышающий по прицельной дальности и поражающему действию пули оружие обычного «винтовочного» калибра, снабженный соответствующей установкой и прицелом, малозаметный на огневой позиции, играет не последнюю роль в антиснайперской борьбе.

Скрывающаяся установка огневого комплекса «Горчак», включающего 12,7-мм пулемет НСВ, а также 7,62-мм пулемет ПКМ, 30-мм автоматический гранатомет АГ-17 и ПТРК «Конкурс»

НСВ-12,7 стал практически первым серийным образцом в новом поколении – облегченных крупнокалиберных пулеметов – американский проект «Доувер Дэвил» (предполагавший бикалиберное оружие 12,7/20 мм) не увенчался успехом, сингапурские 12,7-мм CIS MG50 и китайский «Тип 85» появись значительно позже НСВ-12,7. Производство НСВ-С-12,7 поставили заводы «Металлист» в г. Уральске и машиностроительный завод «Молот» в г. Вятские Поляны (станок). После распада Советского Союза на заводе «Металлист» провели собственную доработку пулемета, прежде всего создав более «универсальный» полевой станок. В таком виде пулемет под обозначением НСВП-12,7 Казахстан пытался представить на внешний рынок, но без видимого успеха. Производство НСВТ как части комплекса вооружения танка Т-72 было передано также Польше, Болгарии, Индии.

Порядок разряжания НСВ

Нажать защелку впереди прицела и откинуть крышку приемника. Снять ленту с приемника. Извлечь из приемного окна патрон, отделенный от звена, и вставить его обратно в звено. Уложить свободный конец ленты в коробку. Отвести назад рукоятку перезаряжания, осмотреть патронник и зеркало затвора и убедиться в отсутствии там патрона. Отпустить рукоятку перезаряжания, закрыть крышку, 'установить предохранитель в положение «Огонь», нажать спуск.

Порядок разборки НСВ

Перед разборкой пулемета необходимо убедиться в том, что он разряжен. Для этого следует открыть крышку приемника, извлечь ленту с патронами, затем взвести за рукоятку перезаряжания подвижную систему до постановки на боевой взвод, убедиться в отсутствии патрона в патроннике и на зеркале затвора. Спустить подвижную систему с боевого взвода. Для неполной разборки пулемет можно оставить на установке, но лучше все же отделить от нее.

Нажав защелку крышки приемника, приподнять ее вместе с основанием приемника (лотком) и зафиксировать в открытом положении.

Утопить флажок предохранителя, повернуть его назад в положение «предохранитель» и, повернув чеку корпуса спускового механизма флажком вверх, извлечь последнюю из гнезда в ствольной коробке. Затем сдвинуть корпус спускового механизма назад и, приподнимая его вверх, отделить от ствольной коробки.

Повернуть корпус отражателя вверх и, поднимая вверх за выступы корпус буферного устройства, извлечь возвратный механизм из ствольной коробки.

Отвести затворную раму за рукоятку перезаряжания назад и за сапожок извлечь ее из ствольной коробки вместе с затвором.

Отделить от ствольной коробки рукоятку перезаряжания.

Установить рукоятку ствола в положение для переноски, вывести клин за его рукоятку из зацепления со стволом влево и отделить ствол от ствольной коробки, сдвигая ствол вперед.

Отделить газовый цилиндр, нажав на его защелку выколоткой.

Выбить ось крышки приемника и отделить последнюю от коробки вместе с пружиной.

Выбив ось качалки вниз, повернуть пластинчатую пружину вверх и отделить качалку от ствольной коробки.

Отделить от ствола пламегаситель, предварительно вставить в прорезь под стопором выколотку (резьба пламегасителя – левая).

Выбить из гнезда в газовой камере газовый регулятор.

Разобрать затвор, для чего: повернуть его чеку вправо и приподнять последнюю вверх, повернуть затвор влево, выбить штифт выбрасывателей и ударника вниз и отделить их от затвора.

Разобрать возвратный механизм, для чего: поставить звено шомпола в вертикальное положение, надеть на него возвратный механизм, поджать возвратно-боевую пружину, повернуть муфту и отделить ее от соединительного стержня, придерживая пружину, затем разъединить шайбу, буферную пружину, направляющую трубку и корпус.

Разобрать крышку приемника, для чего: вывести специальной отверткой концы пружины рычага подачи, сдвинуть фиксатор, выбить штифты переднего прижима звена, повернуть ось щитка вправо и отделить ее на себя, снять щиток, затем легкими ударами молотка сдвинуть передний прижим вперед и отделить его вместе с рычагами.

Разобрать спусковой механизм, для чего выбить ось шептала слева направо, затем оси передаточных рычагов и отделить их от корпуса.

Сборку производить в обратном порядке.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НСВ-С-12,7

Патрон – 12,7×108 ДШК.

Масса «тела» пулемета – 25 кг (без ленты).

Масса пулемета с лентой на станке 6Т7 – 41 кг.

Масса пулемета с лентой на универсальной установке 6У6 – 92,5 кг.

Масса ствола – 9,0 кг.

Число нарезов – 8.

Длина пулемета – 1560 мм.

Длина пулемета на станке 6Т7 – 1900 мм.

Высота пулемета на станке 6Т7 – 380 мм.

Высота линии огня – 310–410 мм.

Углы наведения на станке 6Т7 – ±10–25° по горизонтали, от -8° до +10° по вертикали.

Число нарезов – 8.

Тип нарезов – правосторонние.

Начальная скорость пули – 845 м/с.

Дульная энергия пули – 15 815 – 17 672 Дж.

Темп стрельбы – 700–800 выстр./мин.

Скорострельность – 80 – 200 выстр./мин.

Прицельная дальность – 2000 м.

Дальность прямого выстрела по цели высотой 2 м – 850 м.

Толщина пробиваемой брони на дальности 500 м – 16 мм.

Дальность прямого выстрела – по грудной фигуре (высотой 0,5 м) – 460 м, по бегущей (1,5 м) – 750 м.

Емкость ленты – 50 патронов.

Масса коробки с лентой на 50 патронов – 11,1 кг.

Срединное отклонение по горизонтали и вертикали – 1,45 м на 1000 м.

Расчет – два человека.

Крупнокалиберный пулемет «Корд»

Поскольку главный производитель НСВ-12,7 завод «Металлист» в начале 1990-х остался в «суверенном» Казахстане, в СПКБ ковровского завода им. В.А. Дегтярева (ОАО «ЗиД») конструкторы А.А. Намитулин, Н.М. Обидин, Ю.М. Богданов и В.И. Жирохин провели работы по шифру «Корд» («Ковровские оружейники-дегтяревцы», хотя есть и другая версия – «Крупнокалиберное оружие дегтяревцев») по созданию нового образца крупнокалиберного пулемета (с использованием части элементов НСВ) для новой постановки на производство. Уже в 1994 г., когда разработка пулемета близилась к концу, руководство завода решило, не дожидаясь официального решения (нужно помнить, насколько мало заботило государственное руководство того времени состояние и развитие отечественных вооружений), начать подготовку серийного производства. Для завода работа по новому 12,7-мм пулемету стала приоритетной. Опытная партия пулеметов была собрана в декабре 1997 г.

12,7-мм крупнокалиберный пулемет «Корд» (6П50) с оптическим прицелом СПП, установленный на станок 6Т7 вместе с установкой 6Т19. Пулемет можно снять с треножного станка и тут же открыть огонь с сошки

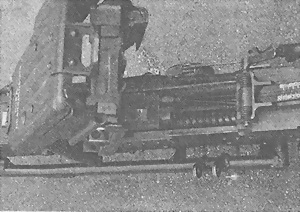

Вид на открытую ствольную коробку пулемета «Корд» (приемник поднят). Видны затвор и возвратно-боевая пружина.

Затвор пулемета «Корд»

Быстросменный ствол к пулемету создан по технологии «ЗиД», обеспечивающей равномерный нагрев и небольшие термические поводки. Ресурс ствола поднят до 10 000 выстрелов за счет подбора сорта стали, технологии изготовления и хромирования канала ствола. Ствол снабжается высокоэффективным дульным тормозом. Сохранен газовый (газоотводный) двигатель автоматики, но запирание канала ствола производится поворотом затвора, снабженного двумя рядами боевых выступов. Новый ствол, измененный узел запирания, уменьшение воздействия механизмов автоматики на ствол способствовали увеличению кучности стрельбы на тех же установках в 1,5–2 раза по сравнению с НСВ, при этом масса «тела» пулемета «Корд» – 25,5 кг. Некоторое снижение темпа стрельбы способствовало управляемости пулемета. Выброс стреляной гильзы также производится вправо-вперед, но качающийся отражатель, смещающий стреляную гильзу вправо, здесь смонтирован на затворной раме. Выстрел производится с заднего шептала. Ударный механизм работает от винтовой цилиндрической, многожильной возвратно-боевой пружины. Ударно-спусковой механизм допускает автоматический огонь, включает неавтоматический предохранитель от случайных выстрелов.

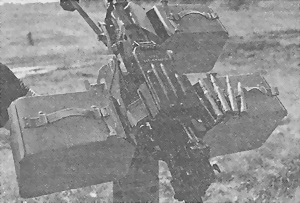

Пулемет «Корд» (6П50), смонтированный на установке 6У16 вместе с установкой 6Т19, патронной коробкой, лентосборником и гильзосборником. Хорошо видны механический прицел пулемета и предохранитель

8 сентября 1998 г. вышло постановление Правительства РФ «О принятии на вооружение Вооруженных сил РФ отдельных видов вооружения и патронов». В перечне вооружения был и пулемет «Корд». Пулемет «Корд» выпускается с того же 1998 г. Пулемет прошел боевые испытания и с 2001 г. поступает на вооружение.

При разработке пулемета изначально ставилась задача использовать ту же ленту, что и для НСВ и ДШК, и монтировать пулемет на все установки от пулемета НСВ без изменений и доработок. Пулемет ставится на складной наземный станок 6Т7, универсальную установку 6У6, аналогичную НСВ-12,7. В качестве основного используется открытый механический секторный прицел, насеченный от 400 до 2000 м (через 100 м) и снабженный механизмом ввода боковых поправок, могут ставиться оптические (тот же СПП), ночные и коллиматорные прицелы.

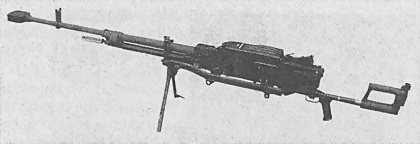

12,7-мм пулемет «Корд» на установке 6Т19 (на сошке)

Кроме того, для пулемета «Корд» были созданы новые установки.

«Пехотный» вариант 6П50 (6П50-1) на сошке 6Т19 имеет общую массу 32 кг. Установка 6Т19 имеет складную двуногую сошку и амортизированный приклад, аналогичный прикладу станка 6Т7. Установка допускает поворот пулемета относительно сошек в горизонтальной плоскости в пределах угла ±15°. Сама по себе идея установки крупнокалиберного пулемета на сошку не нова – опытный английский 12,7-мм пулемет «Бирдмор-Фаркауэр» 1924 г. предлагался с прикладом и легкой неотъемной складной сошкой-треногой, 13-мм пулемет STL-131-VI-3 на сошке был в опытном порядке разработан сразу после Великой Отечественной войны германской фирмой «Икариа Верке» для СССР. Новая попытка перевода облегченного крупнокалиберного пулемета в единые или «ручные» очевидно связана с условиями контртеррористических и противопартизанских операций, часто проводимых в условиях гор и населенных пунктов, когда легкий крупнокалиберный пулемет может оказаться единственным средством поражения противника настильным огнем, борьбы со снайперами, наблюдателями, легкими укрытиями. Длина пулемета «Корд» на этой установке – 1980 мм, высота – около 500 мм, что позволяет переносить пулемет одной номеру расчета и устанавливать на всех площадках, удобных для единого пулемета на сошке. Пулемет со сложенной сошкой может непосредственно ставиться на треножный станок 6Т19. Тогда снятый со станка пулемет немедленно готов к стрельбе с сошки.

Вариант 6П50-2 на универсальной установке 6У16 (для применения по наземным и воздушным целям) имеет массу 52–60 кг, вариант 6П50-3 на установке 6У16 на универсальной стойке СП-75 – 80 кг. Стойка СП с поворотной установкой 6У16 может монтироваться, например, на маломерные суда, железнодорожные платформы или стационарные установки. Установка 6У16 представляет собой своеобразный вертлюг с креплением для патронной коробки (с правой стороны от ствольной коробки пулемета), патронной коробкой, звенье– и гильзосборниками (соответственно – с левой стороны от ствольной коробки и с правой стороны впереди ствольной коробки). Она может монтироваться на транспортные машины, бронетранспортер десантный БТР-Д и т. д. Вариант пулемета «Корд» с левосторонним питанием упоминается под индексом 6П51.

Танковый пулемет «Корд» 6П49 при длине 1625 м весит 27 кг. Этот пулемет, снабженный электроспуском, ставится на стандартную танковую установку на башне основного танка Т-90, самоходной гаубицы 2С19 «Мста-С».

Получился практически первый единый крупнокалиберный пулемет. Развеется, это не означает, что «Корд» может заменить собой единый пулемет нормального калибра, – кроме массы и размеров самого пулемета тут большую роль играет и масса боекомплекта. Крупнокалиберный патрон в 4,5–5,5 раза тяжелее винтовочного, и груз, который придется таскать расчету, растет существенно.

Представлен также «экспортный» вариант «Корда» под используемый в странах НАТО – да и не только в них – американский патрон.50 «браунинг» (12,7×99) с соответствующими изменениями ствола, узла запирания, механизма подачи. Упомянутый выше завод «Металлист» в Казахстане уже в период «независимости» пытался переделать пулемет НСВ-12,7 под тот же патрон.50 «браунинг».

Пулемет «Корд» с установкой 6Т19 (с сошкой) на универсальной стойке с поворотной установкой 6У16

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «КОРДА»

Патрон – 12,7×108 ДШК.

Масса пулемета без патронной коробки – 25,5 кг.

Масса пулемета с лентой на станке 6Т7 – 41,5 кг.

Масса пулемета 6П50 на установке бТ19 – 32 кг.

Длина пулемета 6П50 – 1980 мм.

Начальная скорость пули – 820–860 м/с.

Прицельная дальность стрельбы по наземным целям 2000 м.

Наклонная дальность стрельбы по воздушным целям 1500 м.

Темп стрельбы – 650–750 выстр./мин.

Емкость ленты – 50 патронов.

Масса ленты с 50 патронами – 7,7 кг.

Бронепробиваемость на дальности 100 м – до 20 мм.

О меткости и кучности стрельбы отечественных пулеметов можно судить по следующим нормативам по проверке боя и приведению оружия к нормальному бою[11]11
  Огневая подготовка мотострелковых подразделений. М., 1988.


[Закрыть].

Нормативы	7,62-мм РПК	5,45-мм РПК-74	7,62-мм ПКМ	12,7-мм НСВ-12,7
Положение для стрельбы	лежа с сошки	лежа с сошки	лежа с сошки	Лежа со станка
Установка прицела/целика	100	100	100	100
Превышение контрольной точки над точкой прицеливания, см	25	11	15	21/18¹
Количество выстрелов	4	4	4	4
Отклонение средней точки попаданий от контрольной точки, см	5	5	5	10
Габарит кучности – круг радиусом, см	15	15	15	20
Количество выстрелов/очередей	8/2-3	8/2-3	10/3-4	10/2
Отклонение средней точки попаданий от контрольной точки, см	5	5	5	8
Габарит кучности – круг радиусом, см	20²	20²	20³	60

Примечания:

¹ В числителе – для открытого механического прицела, в знаменателе – для оптического прицела.

² Должно вмещаться не менее 6 пробоин.

³ Должно вмещаться для ПКМ – не менее 7 пробоин.

Крупнокалиберный пулемет КПВ, его модификации и установки

14,5-мм пулемет конструкции Семена Владимировича Владимирова (1895–1956) был принят на вооружение в 1949 г. в «пехотном» (наземном) и зенитном вариантах.

Сам пулемет состоит из следующих основных частей и механизмов: ствол с кожухом и рукояткой (после 1956 г. все пулеметы КПВ и КПВТ имеют длинный кожух ствола, ниже описан такой вариант); дульное устройство (усилитель отдачи с пламегасителем); короб (ствольная коробка) с прицельным устройством; затвор; затворная рама; спусковой и ударный механизмы; возвратные пружины ствола и затвора; затыльник коробки с буфером; крышка коробки с ползунковым механизмом подачи ленты (приемником); основание приемника.

Автоматика пулемета Владимирова с «откатным двигателем» работает по схеме отдачи ствола с коротким его ходом при использовании дополнительной энергии пороховых газов, отводимых через дульное устройство (усилитель отдачи). Затвор и ствол имеют собственные возвратные пружины. Ведущим звеном автоматики служит затвор с затворной рамой. Затвор имеет форму ступенчатого цилиндра, в передней своей полости большого диаметра имеет сухарные боевые выступы и перемычку, которая выполняет роль зеркала затвора с отверстием под боек и вертикальным (центральным) пазом для движения фланца гильзы. В затворе помещается ударник с бойком. Затворная рама – пустотелый цилиндр с гребнем. В передней части рамы имеются наклонные пазы, в задней части – пазы для четырех направляющих роликов, облегчающих движение узла запирания в коробе. Ствол, затвор и затворная рама составляют подвижную систему автоматики. Запирание канала ствола осуществляется поворотом затвора (боевой личинки затвора), которая сцепляется с насадной муфтой ствола. Через наклонные пазы затворной рамы проходит ускоритель копирного типа в виде поперечной оси со свободно посаженными на нее пятью роликами – для уменьшения трения при работе. Поворот затвора производится ускорителем за счет взаимодействия роликов ускорителя с наклонным пазом короба. На гребне затворной рамы смонтированы извлекатели патронов из ленты, с левой стороны гребня выполнено гнездо для качающегося разобщителя.

14,5-мм пулемет Владимирова (выпуска после 1956 г.), установленный на колесный станок Харыкина. Оптический прицел установлен для полигонных стрельб

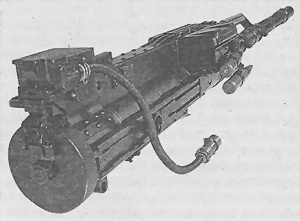

14,5-мм пулемет КПВТ

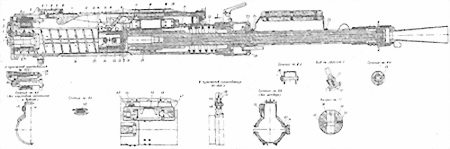

Разрез пулемета КПВ (изготовления после 1956 г.), отдельно показаны отличия узлов пулеметов изготовления до 1956 г.

Ствол укрыт кожухом, представляющим собой штампосварную цилиндрическую деталь со множеством окон для облегчения и для улучшения охлаждения ствола. К кожуху прикреплены рукоятка для переноски и удобства смены ствола и соединительная шайба для соединения с коробом (ствольной коробкой). К кожуху ствола также крепится дульное устройство с коническим пламегасителем и усилителем отдачи. В дульной части ствола имеется резьба под поршень, который дополнительно фиксируется штифтом. Поршень воспринимает давление пороховых газов, расширяющихся в полости усилителя отдачи. В казенной части на ствол напрессована муфта с сухарными – боевыми упорами, взаимодействующими при запирании с сухарными выступами затвора. Муфта служит также для повышения прочности ствола, то есть ствол казенной части скрепленный. Продольные пазы муфты служат для направления его движения в коробе и для исключения поворота ствола при его движении.

Короб (ствольная коробка) пулемета – штампованная и клепаная деталь сложной конструкции – основа для сборки всех механизмов пулемета. Сзади короб закрывается затыльником, служащим упором для винтовой цилиндрической трехжильной возвратно-боевой пружины. В затыльнике короба смонтирован буфер затвора. Спусковой механизм, состоящий из корпуса, шептала, стакана, пружины и рычага шептала, обеспечивает ведение только автоматического огня. Пулемет имеет автоматические предохранители, исключающие запирание затвора и выстрел при неправильно присоединенном стволе, подачу ленты при неизвлечении патрона из звена.

Питание пулемета – из нерассыпной металлической звеньевой ленты с открытым звеном. Лента на 40 патронов укладывается в патронную коробку. Механизм подачи собирается в крышке ствольной коробки и состоит из ползуна подачи с пальцами подачи, движка подачи, перемещающегося ползуна и взаимодействующего с передними выступами гребня затворной рамы, штампованного основания приемника с неподвижными пальцами, удерживающими ленту с патронами при холостом ходе ползуна. В крышке ствольной коробки смонтирован копир, взаимодействующий с подавателем патронов. В задней части движка подачи имелись наклонные пазы, взаимодействующие с соответствующими выступами ползуна подачи – последние же соответствуют правой или левой подаче ленты. Перемена направления подачи ленты с правого на левое производилась перестановкой деталей подающего механизма. Возможность переключаться с правой подачи на левую облегчала монтаж пулемета на комплексированных установках. Для того же рукоятка перезаряжания может устанавливаться в пазу коробка с левой или с правой стороны.

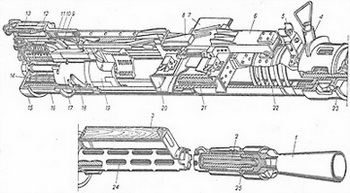

Разрез пулемета КПВ: 1 – пламегаситель, 2 – ствол, 3 – ручка ствола, 4 – стопор муфты, 5 – мушка с основанием, 6 – крышка ствольной коробки, 7 – ползун подачи, 8 – движок подачи, 9 – толкатель, 10 – крышка ствольной коробки, 11 – рычаг шептала, 12 – возвратно-боевая пружина, 13 – прицел, 14 – буферная пружина, 15 – затыльник ствольной коробки, 16 – ствольная коробка, 17 – затворная рама, 18 – ролик ускорителя, 19 – затвор, 20 – приемник, 21 – направляющая ствола, 22 – ствольная пружина, 23 – муфта ствола, 24 – кожух ствола, 25 – дульное устройство

Для заряжания пулемета необходимо вставить ленту в приемник так, чтобы патрон прошел за неподвижные подающие пальцы, за рукоятку перезаряжания взвести запирающий механизм до постановки на шептало, нажать на спусковой рычаг и вновь взвести его до постановки на боевой взвод, подать рукоятку перезаряжания вперед.

Установка ленты с патронами в приемник пулемета КПВ

Рычаг шептала спускового механизма пулемета взаимодействует с тягой спускового устройства установки. При нажатии на спусковой рычаг шептало поворачивается и освобождает боевой взвод затворной рамы, которая под действием возвратно-боевой пружины идет вперед. Затвор движется вместе с рамой. Затворная рама передним выступом перемещает движок подачи, который своими пазами взаимодействует с выступами ползуна подачи и перемещает его вправо (при правой подаче ленты). Подающие пальцы ползуна проходят назад, затем поднимаются под действием своей пружины и заскакивают за звено ленты. Подаватель, скользя по копиру крышки, поворачивается и, при подходе запирающего узла в переднее положение, становится над патроном, находящимся в приемнике. Затвор в конце своего хода, взаимодействуя со скосом в коробе, начинает поворачиваться, облегчая процесс запирания. Затворная рама, продолжая движение вперед, своими наклонными пазами разворачивает ускоритель, а вместе с ним и затвор. Сухарные выступы затвора заходят за соответствующие выступы муфты ствола – происходит запирание канала ствола. Патрон окончательно досылается в патронник. В конце хода затворной рамы извлекатели патрона заскакивают за фланец гильзы и захватывают очередной патрон в приемнике. Ударник вместе с бойком проходит вперед и разбивает капсюль патрона.
