Отделить спусковую раму, для чего: вытолкнуть выколоткой вправо до отказа чеку; большим и указательным пальцем нажать на защелку крышки ствольной коробки вперед и открыть крышку; удерживая пулемет одной рукой за цевье, другой взяться за шейку приклада или пистолетную рукоятку управления и, сдвигая спусковую раму назад, отделить ее.

Отделить рукоятку перезаряжания, для чего: отвести рукоятку назад до отказа и извлечь ее вправо. Для отделения рукоятки перезаряжания измененной конструкции необходимо отвести ее назад до отказа и повернуть вправо вниз.

Отделить затворную раму, для чего: указательным пальцем выдвинуть снизу затворную раму из ствольной коробки назад, затем, обхватив затворную рукой раму вместе с затвором, отделить их от ствольной коробки.

Отделить затвор от затворной рамы, для чего: удерживая затворную раз, взять другой рукой затвор за середину, приподнять его вверх; отделить боевые упоры от остова затвора.

Сборку производить в обратном порядке.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РПД

Патрон – 7,62×39 (7,62-мм обр. 1943 г.).

Масса пулемета без патронов – 7,4 кг.

Масса пулемета со снаряженной патронной коробкой – 9,8 кг.

Длина пулемета – 1037 мм.

Длина ствола – 520 мм.

Число нарезов – 4.

Тип нарезов – правосторонние, прямоугольные.

Длина хода нарезов – 240 мм.

Начальная скорость пули – 735 м/с.

Дульная энергия – 2134 Дж.

Прицельная дальность – 1000 м.

Дальность прямого выстрела по грудной фигуре высотой 50 см – 365 м; по бегущей фигуре высотой 150 см – 540 м.

Дальность убойного действия пули – 1500 м.

Предельная дальность полета пули – 3000 м.

Темп стрельбы – 650–750 выстр./мин.

Боевая скорострельность – 150 выстр./мин.

Емкость ленты – 100 патронов.

Масса патронной коробки с лентой – 2,4 кг, без ленты – 0,8 кг.

Высота линии огня – 330 мм.

Ручной пулемет Калашникова (РПК и РПКС)

Схема устройства пулемета РПК (индекс 6П2) аналогична автомату АКМ, большая часть их узлов и деталей взаимозаменяемы – регулярно проверяемая идентичность деталей обеспечивает широкую ремонтопригодность оружия в войсковых мастерских и на арсеналах военных округов. Основные части и механизмы оружия: ствол со ствольной коробкой, прицельными приспособлениями, прикладом и сошкой; крышка ствольной коробки; возвратный механизм; затворная рама с газовым поршнем; затвор; газовая трубка со ствольной накладкой; цевье; магазин; шомпол; пенал с принадлежностью для ухода за оружием. Главные отличия РПК от базового автомата – удлиненный тяжелый ствол, усиленный вкладыш ствольной коробки, наличие складной сошки и большая емкость штатного магазина. Ствол соединен со штампо-клепано-сварной ствольной коробкой неразъемно. Более тяжелый, по сравнению с автоматным, ствол длиной 590 мм позволил повысить эффективную дальность стрельбы до 800 м. Увеличение толщины его стенок и увеличение емкости магазина дало возможность вести более интенсивный огонь.

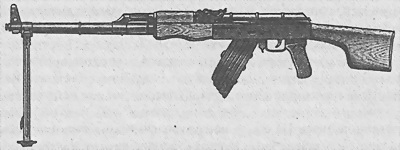

7,62-мм ручной пулемет РПК с коробчатым магазином

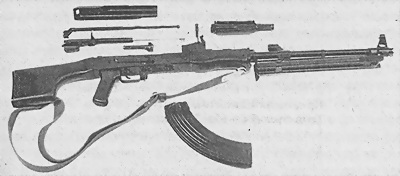

Неполная разборка ручного пулемета РПК

Автоматика имеет газовый двигатель с длинным ходом поршня, т. е. действует за счет отвода пороховых газов через боковое отверстие в стенке ствола, а газовый поршень со штоком жестко связан с затворной рамой. Запирание канала ствола осуществляется поворотом затвора, при этом два боевых выступа затвора заходят в соответствующие пазы вкладыша ствольной коробки. Поворот затвора производится скосом затворной рамы. Затворная рама является ведущим звеном автоматики: она задает направление движения подвижных частей, воспринимает большинство ударных нагрузок. Рукоятка перезаряжания расположена справа и выполнена заодно с затворной рамой. В продольном канале затворной рамы помещена возвратная пружина.

При выстреле после прохождения пулей газоотводного отверстия пороховые газы поступают в газовую камеру, газовый поршень начинает двигаться назад вместе с затворной рамой. После отхода рамы на нужное расстояние отработанные газы выходят в атмосферу. Затворная рама проходит некоторое расстояние до падения давления в канале ствола, затем скос на ее внутренней поверхности давит своей гранью на выступ затвора и проворачивает его. При отпирании затвора происходит предварительный поворот и смещение («страгивание») находящейся в патроннике гильзы. Это уменьшает сцепление гильзы со стенками патронника и предотвращает ее разрыв при последующем извлечении (простое и эффективное решение старой проблемы автоматического оружия – вспомним, что до этого приспособление для извлечения из патронника разорвавшихся гильз почти обязательно входило в принадлежность пулеметов). Расцепившись со ствольной коробкой, затвор подпружиненным выбрасывателем извлекает стреляную гильзу и движется назад вместе с затворной рамой, сжимая возвратную пружину и взводя курок. Гильза, ударившись о жесткий отражатель ствольной коробки, вылетает вправо через окно ствольной коробки. Достигнув крайней задней точки, затворная рама с затвором под действием возвратной пружины идут вперед, затвор подхватывает очередной патрон из магазина и досылает его в патронник. Затворная рама останавливается, а затвор под действием инерции продолжает движение вперед и проворачивается по скосу рамы, производя запирание канала ствола. Сравнительно большая масса затворной рамы при легком затворе и «вывешенное» положение подвижных деталей в ствольной коробке со сравнительно большими зазорами, «вынос» основной массы рамы за пределы ствольной коробки (где могли бы скапливаться грязь и пыль) обеспечили работу системы даже при сильной запыленности. Кроме того, затворная рама накрывает собой затвор, защищая его от повреждений. Задний упор направляющего стержня возвратной пружины служит защелкой штампованной крышки ствольной коробки.

Высокие требования по живучести ствола, использование пуль со стальным сердечником и биметаллической оболочкой требовало мер по повышению ресурса ствола, канал ствола и патронник хромировали. Хромированию подвергались также шток затворной рамы с поршнем.

Ударный механизм – куркового типа с вращающимся на оси курком и П-образной боевой пружиной из витой проволоки. Спусковой механизм допускает ведение автоматического и одиночного огня. Единая поворотная деталь выполняет функции переводчика видов огня и флажкового предохранителя. В положении «предохранитель» она блокирует спусковой крючок, шептала одиночного и автоматического огня и препятствует движению назад затворной рамы, частично перекрывая продольный паз между ствольной коробкой и ее крышкой. Автоспуск удерживает курок во взведенном положении до полного запирания канала ствола. Все детали автоматики и ударно-спускового механизма компактно собраны в ствольной коробке, играющей, таким образом, и роль корпуса ударно-спускового механизма. Перекрытие щели для прохода рукоятки перезаряжания флажком переводчика-предохранителя, а экстракционного окна – затворной рамой повышают защищенность оружия от засорения при передвижениях.

Выстрел производится с закрытого затвора, но при тяжелом стволе и ведении огня преимущественно короткими очередями это не повышает риск самопроизвольного выстрела из-за нагрева патрона в горячем патроннике.

Форма приклада для серийного образца РПК была заимствована у предшественника – пулемета РПД. Утонченная шейка приклада позволяет при стрельбе с упора охватывать его левой рукой. Прицельные приспособления включают мушку с предохранителем, крепящуюся на высоком основании в дульной части ствола, и секторный прицел с прямой планкой, установленный в средней части ствольной коробки. Большая прицельная дальность потребовала учета сноса пули боковым ветром или фронтального движения цели, поэтому прицел имеет механизм ввода боковых поправок. Длина прицельной линии – 555 мм. Для стрельбы в темноте по вспышкам выстрелов на прицельные приспособления могут крепиться насадки со светящимися точками – такое приспособление было разработано войсковым изобретателем капитаном В.Т. Рузвельтом и после доработки принято на снабжение войск в 1959 г. Сошка, укрепленная в дульной части ствола, повысила устойчивость пулемета и улучшила кучность стрельбы.

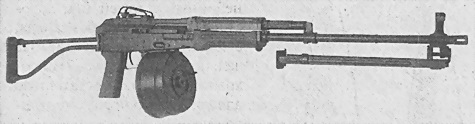

Ручной пулемет РПК с барабанным магазином

Магазинная система питания заставила разработать более емкие, нежели у автомата, секторной формы, с двухрядным расположением 40 патронов и барабанный емкостью 75 патронов. Патроны в барабанном магазине размещаются по образующей в улиткообразном ручейке, образованном неподвижными спиралями корпуса и крышки магазина. Продвижение патронов по спирали к горловине магазина обеспечивает вращающийся подаватель с пружиной, заводимой при снаряжении магазина патронами. Магазины РПК взаимозаменяемы с автоматным емкостью 30 патронов.

Барабанный магазин пулемета РПК емкостью 75 патронов. В ходе боевых действий в различных регионах этот магазин нередко использовался бойцами и с автоматами АКМ и АКМС – дабы сэкономить время на смену магазина в ходе боя

Огонь из ручного пулемета ведется с упором приклада в плечо стоя, с колена или с сошки, короткими (до 5 выстрелов), длинными (до 15 выстрелов) очередями или непрерывно. Стандартный патрон 7,62×39 (индекс 57Н231) снаряжен оболочечной пулей Пс со стальным сердечником, имеются также вариант патрона с трассирующей, бронебойно-зажигательной, зажигательной пулями.

Для воздушно-десантных войск была разработана модель РПКС со складывающимся влево прикладом той же формы. В боевом положении складывающийся приклад фиксируется специальной защелкой. РПКС тяжелее РПК на 0,3 кг. РПК и РПКС имеют модификации РПКН и РПКСН, приспособленные для установки ночных прицелов – для этого служат планки типа «ласточкин хвост» на левой стороне ствольной коробки.

Широкая унификация узлов и деталей ручного пулемета с АКМ намного упростила производство РПК, его изучение в войсках (тем более что система АК – одна из наиболее простых в изучении и освоении), обеспечила ручному пулемету надежность работы базового образца. Немаловажное значение имеет простота разборки, ухода и ремонта.

РПК состоит на вооружении армий более 20 стран, в ряде стран производятся его копии или модификации. 7,62-мм патрон обр. 1943 г. (7,62×39) также стал одним из лучших военных патронов в мире и ныне производится десятками фирм по всему миру.

В 1990-е годы на основе РПК Вятско-Полянский машиностроительный завод «Молот» создал и выпустил на рынок обширную серию охотничьих и спортивных самозарядных карабинов «Вепрь» под различные типы патронов.

Порядок неполной разборки РПК

Поставить пулемет на сошку, разведя в стороны ее ноги.

Отделить магазин, нажав на его защелку (позади магазина). Опустив переводчик-предохранитель вниз и отведя назад рукоятку перезаряжания (рукоятку затворной рамы), проверить, нет ли патрона в патроннике. Отпустить рукоятку перезаряжания и спустить курок с боевого взвода.

Извлечь пенал с принадлежностью, утопив указательным пальцем крышку гнезда приклада.

Отделить шомпол, оттянув его конец вниз и вынув шомпол вверх.

Отделить крышку ствольной коробки, нажав на выступ направляющего стержня возвратного механизма, приподнять и отделить крышку ствольной коробки.

Отделить возвратный механизм – подать вперед направляющий стержень возвратного механизма до выхода его пятки из паза ствольной коробки, приподнять стержень и вынуть его с возвратной пружиной из канала затворной рамы.

Отделить затворную раму с затвором, отведя ее назад до отказа и приподняв.

Отделить затвор от затворной рамы, повернув его так, чтобы ведущий выступ затвора вышел из фигурного паза затворной рамы.

Отделить газовую трубку со ствольной накладкой, повернув флажок ее замыкателя от себя вверх.

Сборка производится в обратном порядке.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РПК

Патрон – 7,62×39 (7,62-мм обр. 1943 г.).

Масса пулемета без магазина – 4,8 кг.

Масса пулемета с пустым магазином на 40 патронов – 5,0 кг.

Масса пулемета с пустым магазином на 75 патронов – 5,7 кг.

Масса пустого магазина на 40 патронов – 0,2 кг.

Масса пустого магазина на 75 патронов – 0,9 кг.

Масса со снаряженным магазином на 40 патронов – 5,6 кг.

Масса со снаряженным магазином на 75 патронов – 6,8 кг.

Длина пулемета – 1040 мм.

Длина ствола – 590 мм.

Число нарезов – 4.

Длина хода нарезов – 240 мм.

Начальная скорость пули – 745 м/с.

Дульная энергия – 2192 Дж.

Темп стрельбы – 600 выстр./мин.

Боевая скорострельность, од./авт. – 40 / 150 выстр./мин.

Прицельная дальность – 1000 м.

Дальность прямого выстрела по грудной фигуре – 365 м.

Дальность прямого выстрела по ростовой фигуре – 540 м.

Дальность убойного действия пули – 1500 м.

Предельная дальность полета пули – 3000 м.

Емкость магазина – 40 или 75 патронов.

Срединные отклонения попаданий при стрельбе короткими очередями с сошки – на дальности 100 м – 8 см, 500 м – 41 см, 800 м – 67–68 см.

Ручной пулемет Калашникова обр. 1974 г. (РПК 74 и РПКС 74)

Создание 5,45-мм автоматного патрона естественно предполагало включение в семейство нового оружия и ручного пулемета под этот патрон. В новое семейство стрелкового оружия вошли ручные пулеметы РПК 74 (индекс 6П18) с постоянным прикладом и РПКС 74 (6П19) со складывающимся прикладом. Отличия их конструкции, по сравнению с АК 74, те же, что и у РПК в сравнении с АКМ. Новыми элементами явились дульное устройство и магазин. Масса РПКС 74 превышает РПК 74 на 0,15 кг.

На дульной части ствола крепится щелевой пламегаситель, который может заменяться втулкой холостой стрельбы. Как и в автомате АК 74, в ручном пулемете на затворной раме для облегчения с левой стороны сделан вырез, а прямоугольный выступ снизу рамы исключает взаимодействие затвора с патронами в магазине при движении частей автоматики назад. Затвор уменьшен и не имеет в чашечке кольцевого углубления, а боек выступает над зеркалом затвора. Гнездо для выбрасывателя в затворе приняло вид открытого паза. Газовая трубка со ствольной накладкой на заднем конце имеет пружинную шайбу, устраняющую ее качание и распорное действие на газовую камеру (такое крепление ствольной накладки было внесено в АКМ в процессе его совершенствования). РПК 74 также снабжен секторным прицелом с механизмом введения боковых поправок. Длина прицельной линии – 600 мм.

Патрон 5,45×39 создан в ряде вариантов: 7Н6 – пуля Пс со стальным сердечником; 7Т3 – трассирующая пуля Т; бронебойный с пулей БП; холостой 7Х3, учебный без заряда, с пластмассовой «пулей». На дальности 500 м пуля 7Н6, сохраняет энергию, достаточную для надежного поражения живой цели.

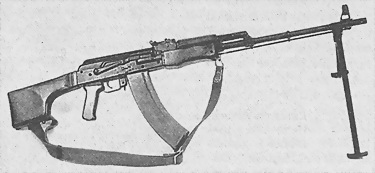

5,45-мм ручной пулемет РПК 74

Питание патронами РПК 74 и РПКС 74 – из отъемного коробчатого магазина секторной формы с пластмассовым корпусом и шахматным двухрядным расположением 45 патронов. Имеется специальное приспособление для снаряжения магазина из обоймы.

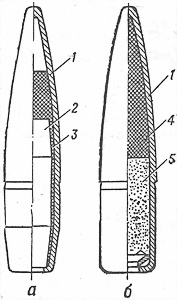

Пули патрона 5,45×39: обыкновенная со стальным сердечником и трассирующая

Масса носимого боекомплекта при том же запасе патронов оказывается в 1,5 раза меньше, чем при патроне обр. 1943 г. Естественно, это вызвало попытки придать пулемету РПК 74 дисковый магазин большой емкости – 90 патронов. В отличие от магазина большой емкости к РПК была выбрана схема с радиальным расположением патронов вершинкой пули к центру диска и по спирали от дна магазина к горловине. Магазин крепился горловиной к ствольной коробке пулемета снизу так, что дисковый корпус диаметром 145 мм занимал горизонтальное положение, не цепляя грунт при стрельбе с сошки. Отказ от магазина большой емкости в серийном производстве можно объяснить технологическими причинами, а также неудобством в удержании пулемета при стрельбе с рук. Штатным остался только коробчатый магазин.

Шкворневая установка для стрельбы из автомата или ручного пулемета через смотровое окно вертолета – общий вид на стойке и собственно шкворневая установка

Огонь ведется в основном короткими очередями, средняя длина очереди – 5–7 выстрелов. Снижение импульса отдачи и меньшее время полета пули до цели позволили примерно в 1,5 раза улучшить кучность стрельбы по сравнению с 7,62-мм РПК. В изготовлении приклада и цевья от дерева постепенно перешли к пластмассе (стеклонаполненному полиамиду). Пулемет РПКС 74 попытались сделать также «танковым» – в БМД-3 он крепится в шаровой установке в лобовом бронелисте корпуса справа.

Чешский 5,45-мм ручной пулемет семейства стрелкового оружия CZ-2000

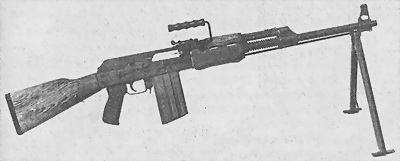

Югославский 7,62-мм ручной пулемет М77 B1 под патрон 7,62×51 НАТО

Стоит отметить, что в СССР раньше, чем в других странах, была проведена унификация стрелкового вооружения как нормального, так и малого калибра, в звене отделение-взвод. Этому способствовали высокая надежность и запас модернизации, заложенные в «системе Калашникова». 5,45-мм ручные пулеметы также имеют «ночные» модификации – РПК 74Н (РПК 74Н2) и РПКС 74Н. Планка на левой стороне ствольной коробки служит для установки бесподсветных (пассивных) ночных прицелов типа НСПУ (1ПН34), НСПУМ (1ПН58), НСПУ-3 (1ПН51), НСПУ-5 (1ПН83). Прицел НСПУ-5 имеет кратность усиления 3,5^х, позволяет опознавать человека на дальности до 300 м. Может ставиться также универсальный стрелковый прицел 1П29 кратностью увеличения 4^х, массой 0,8 кг.

РПК 74 и его модификации состоят на вооружении в России, бывших республиках СССР и в ряде зарубежных стран. Копии советских пулеметов РПК и РПК 74, их модификации выпускались в ГДР, КНР, Ливии, Польше, собственные модели ручных пулеметов «системы Калашникова» – Индии, Финляндии, Чехословакии, Югославии.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РПК 74

Патрон – 5,45×39 (5,45-мм обр. 1974 г.).

Масса пулемета без магазина – 4,8 кг.

Масса пулемета с пустым магазином – 5,1 кг.

Масса пустого пластмассового магазина – 0,3 кг.

Масса со снаряженным магазином – 5 46 кг.

Длина пулемета – 1060 мм.

Длина ствола – 590 мм.

Длина прицельной линии – 555 мм.

Длина нарезной части ствола – 549 мм.

Число нарезов – 4.

Длина хода нарезов – 200 мм.

Начальная скорость пули – 960 м/с.

Дульная энергия – 1567 Дж.

Темп стрельбы – 600 выстр./мин.

Боевая скорострельность, од./авт. – 50/150 выстр./мин.

Прицельная дальность – 1000 м.

Дальность прямого выстрела по грудной фигуре – 460 м.

Дальность прямого выстрела по ростовой фигуре – 640 м.

Дальность эффективного огня по головной фигуре – 300 м, по грудной фигуре – 500 м, по поясной фигуре – 700 м, по бегущей фигуре – 800 м.

Дальность убойного действия пули – 1350 м.

Предельная дальность полета пули – 3150 м.

Емкость магазина – 45 патронов.

Высота линии огня – 305 мм.

Масса пулемета РПК 74Н в боевом положении с прицелом НСПУ – 7,66 кг.

Срединные отклонения попаданий при стрельбе короткими очередями лежа с сошки – на дальности 100 м – 5 см, 500 м – 25 см, 800 м – 40–41 см.

Ручной пулемет РПК 74М

После создания автомата АК 74М на Ижевском машиностроительном заводе и Вятско-Полянском машиностроительном заводе «Молот», соблюдая принцип унификации, провели соответствующую доработку РПК 74 до уровня РПК 74М (индекс 6П39). Пулемет имеет ряд отличий: повышен ресурс ствола при стрельбе новым патроном 7Н10 с пулей повышенной пробиваемости (заявленный ресурс ствола – до 50 тысяч выстрелов); усилены ствольная коробка и ее крышка; внесены изменения в упор направляющего стержня возвратной пружины (дабы предотвратить срыв крышки ствольной коробки при ударах и сотрясениях). Пулемет снабжен складывающимся влево пластмассовым прикладом, фиксируемым в боевом положении кнопочной защелкой.

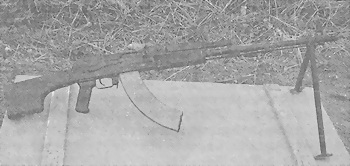

5,45-мм ручной пулемет РПК 74М со складывающимся прикладом

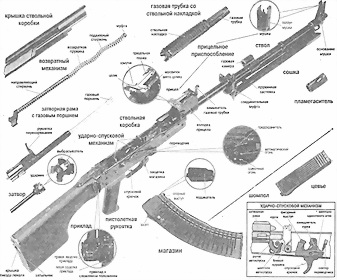

Основные части и механизмы ручного пулемета РПК 74М

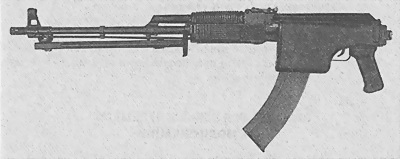

Ручной пулемет РПК 74М со сложенным прикладом

Коробчатый магазин секторной формы с пластмассовым корпусом вмещает 45 патронов, с помощью простого приспособления может снаряжаться из пластинчатых обойм по 15 патронов. Корпус магазина, приклад, цевье, ствольная накладка, пистолетная рукоятка изготовлены из пластмассы черного цвета – черный небликующий цвет для пластмассовых деталей был назван как предпочтительный специалистами полигона ГРАУ еще в начале работ по внедрению пластмасс в конструкцию автоматического оружия. Но для этого требовался соответствующий сорт пластмассы.

Отработаны также варианты пулемета под патроны 7,62×39 (РПКМ) и 5,56×45 НАТО (РПК-201) – оба типа патронов широко распространены в мире.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РПК 74М

Патрон – 5,45×39 (5,45-мм обр. 1974 г.).

Масса пулемета без магазина – 4,76 кг.

Масса со снаряженным магазином на 45 патронов – 5,465 кг.

Длина пулемета – 1065/857 мм.

Длина ствола – 590 мм.

Число нарезов – 4 правосторонних.

Длина хода нарезов – 200 мм.

Начальная скорость пули – 960 м/с.

Дульная энергия – 1567 Дж.

Длина прицельной линии – 555 мм.

Прицельная дальность – 1000 м.

Темп стрельбы – 600–650 выстр./мин.

Боевая скорострельность – до 150 выстр./мин. (автоматический огонь).

Эффективная дальность стрельбы – до 600 м.

Дальность прямого выстрела по ростовой фигуре – 640 м.

Высота линии огня – 305 мм.

Радиус рассеивания лучшей половины попаданий на дальности 100 м – 10 см при стрельбе одиночными и 15 см при стрельбе очередями.
