Великобритания

В 1996 г. два вертолета AS 355F1, взятые в лизинг с «гражданки», поступили на службу в 32-ю эскадрилью ВВС Великобритании, в которой заменил старые вертолеты Уэстленд «Уэссекс», использовавшиеся для перевозки высокопоставленных лиц. Позднее в этой эскадрилье появился третий вертолет (показан на фото), тоже взятый в лизинг.

Другие разработки и эксплуатанты

Как уже отмечалось, вертолеты «Экюрей» («Скуиррел») предназначались для замены старых вертолетов «Алуэтт» II и III. Было очевидно, что в скором времени новые машины найдут дорогу в вооруженные силы. Действительно, вертолеты «Экюрей» в большом количестве были приняты на вооружение ВВС Франции. Их также широко экспортировали, даже выпускали по лицензии в Бразилии и Китае.

В январе 1990 г. фирма «Аэроспасьяль» решила переименовать вертолеты «Экюрей», чтобы отличать гражданские машины от военных. Военным вертолетам дали название «Феннек», при этом вертолеты с одним ГТД стали обозначаться AS 550, а с двумя – AS 555. Каждая модель имела различные модификации. В семействе вертолетов AS 550 были варианты AS 550U2 (многоцелевой), AS 550А2 (оснащенный пушкой), AS 550С2 (армейский, вооруженный управляемыми ракетами, и палубные многоцелевые, вооруженный и невооруженный). В 1990 г. армия Дании купила 12 вертолетов AS 550С2, оснастив их системой ESCO «Гелитол». В ее состав входили прицел-целеуказатель, расположенный над кабиной, и четыре ПТУР «Тоу» на боковых пилонах. Подобные вертолеты были приняты на вооружение Сингапура.

Двухдвигательные вертолеты семейства AS 555 также имели свои модификации: AS 555UN (многоцелевой), AS 555AN (вооруженный пушкой), AS 555MN (палубный многоцелевой) и AS 555SN (вооруженный палубный).

Палубные вертолеты AS555 предназначались для базирования на небольших кораблях водоизмещением 600 т. Они оснащались поисковой РЛС кругового обзора Эллайд Сигнал RDR-1500 в шаровидном обтекателе под носовой частью фюзеляжа и могли нести магнитометр Секстан Авионик Мк.З под хвостовой балкой. Добавили доплеровскую навигационную систему Секстан Надир Мк.Ю. Вертолеты AS 555 способны нести две легкие торпеды Мк.44 или Мк.46 (соответствующие стандартам НАТО) или французскую торпеду «Мурена».

Бразилия

Бразилия является очень важным покупателем вертолетов «Экюрей». Ее фирма «Элибраз» (сейчас это дочернее предприятие фирмы «Еврокоптер») построила по лицензии свыше 300 вертолетов. Примерно 150

гражданских моделей НВ 350ВА, В2 и F2 строились под названием «Эскуи– ло» и поставлялись в полицию, государственным учреждениям, больницам и компаниям, занимающимся обслуживанием морских буровых платформ. Более широкой номенклатурой выпускались военные модификации. ВВС Бразилии получили 16 транспортных вертолетов СН-50 «Эскуило» (НВ 550U2), 20 учебно-тренировочных ТН-50 (правое нижнее фото), которые также могут использоваться для тушения пожаров, 11 вооруженных вертолетов СН -55 (НВ 555U2) и два вертолета в VIP-варианте VH-55 (НВ 355F2). На вооружении ВМС находятся 16 машин UH-12 (НВ 550ВА) и 9 вертолетов UH-12B (НВ 355F2) (верхнее фото). В армии имеются 36 вертолетов НА-1 (НВ 550А2) (нижнее левое фото), из которых 16 служат в качестве транспортных, а 20 – используются для обучения и тушения пожаров.

Парагвай

ВВС Парагвая получили два вертолета НВ 350В «Эскуило» (показан на фото), а ВМС – два таких же вертолета.

Вертолеты на службе полиции

Совместно с английской фирмой «МакАльпин Геликоптерс» фирма «Аэроспасяьль», а позднее «Еврокоптер» на основе вертолета AS 355N разработали полицейский вариант, известный как «Пэлис Тим Скуиррел» («PTS»). Этот вертолет может под носовой частью фюзеляжа нести теплопеленгатор (FLIR) производства фирмы GEC, в задней части кабины располагается рабочее место оператора спецсистем. Под кабиной установлен на карданном подвесе поисковый прожектор «Найтсан» мощностью 30 млн. свечей, а на опорах шасси – два громкоговорителя «Скайшаут». Кабина вертолета «PTS» имеет сдвигаемые по направляющим двери (как на военных моделя) и увеличенную высоту стоек шасси, позволяющих размещать под фюзеляжем любое полицейское оборудование. Находящаяся в Ставертоне Служба полицейской авиации Великобритании является основным поставщиком вертолетов в полицейские подразделения пот всей стране. Вертолеты «PTS» могут применяться в качестве санитарных.

Франция

Двухдвигательный вертолет AS 355 «Туин Скуиррел» («Экюрей» 2) был более привлекателен для военных, чем его однодвигательный собрат. В 1988-1989 гг. появилась его самая совершенная модификация AS 355М, основным покупателем которой является армейская авиация Франции, заказавшая сначала 50 машин. Всего Франция получила 52 вертолета «Экюрей» 2. Первые восемь машин были оснащены двумя ГТД Аллисон (Роллс-Ройс) 250-C20F, а остальные 44 (поставленные с января 1990 г.) – двигателями Турбомека ТМ319 «Арриус» 1М. Экспортная модель имеет обозначение AS 355М2.

Разработка вертолета AS 555 велась в соответствии с требованиями армии Франции к вооруженному патрульному вертолету и вертолету сопровождения. Для вертолета фирма «Аэроспасьяль» создала несколько моделей ракетного вооружения. Вертолет может также нести американские ПТУР «Тоу» и НОТ. Машины AS 555AN, находящиеся на вооружении Франции, вооружены одной пушкой (обычно это GIAT М621 калибром 20 мм), хотя могут подвешиваться контейнеры с пулеметами производства фирм «Матра» и FN.

Вертолеты AS 555AN (верхнее фото) приданы эскадрильям транспортных вертолетов. Самым известным подразделением вертолетов AS 555AN является эскадрилья ЕНОМ 00/068, которая обеспечивает охрану периметра французского космодрома «Куру» во Французской Гвиане. Армия Франции сначала планировала купить 100 вертолетов «Экюрей», но приобрела всего 18 моделей AS 555UN для обучения полетам по приборам. Авиационные силы жандармерии имеют 30 однодвигательных вертолетов «Экюрей» (нижнее фото).

Аргентина

На вооружении ВМС Аргентины находится эскадрилья вертолетов AS 555MN «Феннек», использующихся совместно со старыми машинами «Алуэтт» III. Вооружение вертолеты не несут, но оснащены поисковой РЛС. К полозковому шасси крепятся надувные аварийные поплавки (см. фото), благодаря которым вертолеты регулярно базируются на борту кораблей аргентинского флота.

AS 355 «Экюрей» 2

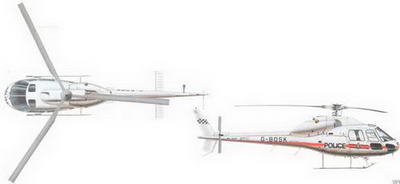

Показанные на рисунке вертолет с бортовым индексом G-BOSK появился в подразделении столичной полиции в 1989 г. В 1990-х годах на нем стояло стандартное оборудование, но гораздо более эффективное, чем то, которое устанавливалось на предыдущих моделях вертолетов. Наличие двух ГТД повышало надежность и позволяло эксплуатировать машину над населенными городскими кварталами.

Специальное оборудование 1989 г.

В то время вертолет применялся как средство воздушного наблюдения. Например, вертолеты применялись для наблюдения за нарушителями скоростного режим на автотрасах в районе Лондона. С помощью небольшого компьютера передавалась информация о состоянии дороги и различных препятствиях.

Специальное оборудование 1999 г.

Типичный полицейский набор для вертолета включал тепловизор, телекамеры, поисковые прожекторы, громкоговорители, средства микроволновой связи и, даже, речевую командную систему. Наземные полицейские посты могли при необходимости видеть картинку, которую наблюдают с вертолета с помощью телекамеры и передают на землю в масштабе реального времени.

Схемы окраски

В свое время на этом вертолете заменили дверь кабины, взятую от вертолета, принадлежащего другому полицейскому подразделению, от которого сохранилась на двери эмблема. Сначала вертолет был окрашен в цвета, которые, как полагали, обеспечивают высокую заметность. Позднее исследования показали, что для большей заметности вертолеты следует красить в конрастные черный и белый цвета.

На период до 2010 г. фирма «Еврокоптер» оценила рынок вертолетов ЕС 120В в объеме 1600 – 2000 единиц

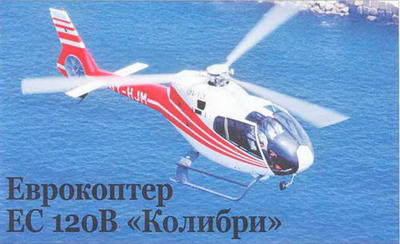

Еврокоптер ЕС 120В «Колибри»

Вертолет Еврокоптер ЕС 120В «Колибри» является легкой многоцелевой пятиместной машиной, в разработке и производстве которой принимают участие Национальная экспортно-импортная авиационная корпорация Китая (CATIC) и сингапурская фирма «ST Аэро». Доля участия фирмы «Еврокоптер» составляет 61%. Она ответственна за общее руководство программой, разработку динамической системы, пассажирских сидений, проведение летных испытаний, сертификацию и окончательную сборку. Корпорация CATIC (доля участия 24%) предоставила завод в Харбине для сборки кабины, шасси и топливной системы, а фирма «ST Аэро» (доля участия 15%) ответственна за сборку хвостовой балки, поверхностей оперения, дверей и приборной доски.

Разработка вертолета под обозначением P120L началась в феврале 1990 г. Контракт на совместную разработку между Францией, Китаем и Сингапуром был подписан в октябре 1992 г. В ходе разработки вертолет полегчал на 500 кг за счет более тщательного проектирования и применения новых материалов. В январе 1993 г. машине присвоили нынешнее обозначение. Первый полет опытного вертолета ЕС 120В состоялся 9 июня 1993 г.

Влияние «Еврокоптера» было очевидно во всем. Фирме принадлежал выбор концепции и облика вертолета. Вертолет имеет трехлопастный несущий винт с титановой втулкой «Сферифлекс» и цельнокомпозиционными лопастями с широкой хордой (260 мм). В вертикальном оперении имеется кольцевой канал, в котором размещается восьмилопастный «фенестрон» диаметром 750 мм.

Вертолет ЕС 120В «Колибри» был сертифицирован в Европе в конце июня 1997 г., а в США – в январе 1998 г. Поставки начались в январе 1998 г. Первыми покупателями военных вариантов вертолета ЕС 120В стали Испания и Индонезия. В конце 1999 г. ВВС Испании заказали 15 вертолетов для учебных целей (базируются в учебном центре в Гранаде).

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Еврокоптер ЕС 120В «Колибри»

Тип. Легкий многоцелевой вертолет. Силовая установка. 1 ГТД Турбомека ТМ319 «Арриус» 2F мощностью 505 л. с.

Летные характеристики. Максимальная крейсерская скорость 230 км/ч, начальная скороподъемность 6,7 м/с, динамический потолок 5365 м, статический потолок с учетом влияния земли 3050 м, без учета влияния земли 2530 м, дальность полета 730 км.

Массы и нагрузки. Масса пустого вертолета 950 кг, максимальная взлетная масса 1715 кг, платная нагрузка, перевозимая на внешней подвеске, 700 кг.

Размеры. Диаметр несущего винта 10 м, ометаемая площадь 78,54 м 2, длина вертолета с вращающимися винтами 11,52 м, высота 3,4 м. Число мест экипажа 1, пассажиров – 4.

Вертолет Евроколтер ЕС 635, на котором устанавливаются двигатели фирм «Турбомека» или «Пратт-Уитни Канада», может использоваться для разведки и сопровождения. Его вооружение – пулеметы калибром 12,7 мм, пушки калибром 20 мм и блоки с 70-мм PC

Еврокоптер ЕС 135 и ЕС 635

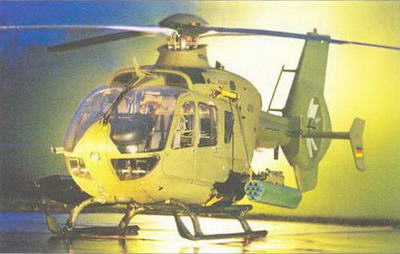

В середине октября 1988 г. в Германии начались летные испытания демонстрационного вертолета Во 108 (D-HBOX) с двумя ГТД Алли– сон 250-C20R, к разработке которого приступили в середине 1980-х годов. Вертолет имел че– тырехлопастный несущий винт от ранее созданного вертолета Во 105 и обычный рулевой винт. В 1990 г. рулевой винт заменили на бесшарнирный со стек– лопластиковыми лопастями. В 1991 г. тогдашний консорциум «Еврокоптер» объявил, что вертолет Во 108 станет основой для создания нового вертолета, предназначенного для замены устаревающих машин Во 105. Будущий вертолет станет многоцелевым и будет обходиться на 25% дешевле в эксплуатации, чем Во 105.

Первый полет второго опытного вертолета Во 108 (D-HECX) состоялся 5 июня 1991 г. Он был оснащен двумя ГТД Турбомека ТМ319-1В «Арриус». Во время разработки и испытаний в проект вертолета вносились изменения, главные из которых были увеличенная вместимость кабины до семи пассажиров и замена обычного рулевого винта на «фенестрон». Несущий винт стал бесшарнирным со стеклопластиковыми лопастями. За опытной машиной в 1994 г. последовали два пред– серийных экземпляра с разными двигателями, чтобы определить, какому заказчику отдадут предпочтение. На одном стояли двигатели Турбомека «Арриус» 2В мощностью по 585 л. е., а на другом – Пратт-Уитни Канада PW206B мощностью по 620 л. с. Затем была построена третья предсерийная машина. Все три вертолета прошли интенсивную программу летных испытаний, в ходе которых им присвоили обозначение ЕС 135.

Поставка первого серийного вертолета ЕС 135 состоялась в июле 1996 г. В декабре 1998 г. вертолету разрешили совершать полеты по приборам (режим IFR). Основные серийные модели были ЕС 135Р1 с двигателями PW206B и ЕС 135Т1 с двигателями «Арриус» 2В и 2В1. Для исследовательских целей был построен опытный вертолет ЕС 135 ACT/FHS для отработки новых технологий, в том числе оптоволоконной системы управления. Для полиции и пограничной службы был создан вертолет ЕС 135 АРН, на котором могли устанавливаться различные оптоэлектронные датчики и системы. Полицейские вертолеты эксплуатируются в Чили, Чехии, Германии, Ирландии, Китае, Кувейте, Румынии, Испании, Швеции, Великобритании и США.

Успех вертолета ЕС 135 на гражданском рынке подтолкнул фирму «Еврокоптер» к поискам военных покупателей. В 1998 г. был показан макет военного вертолета, изготовленный на основе первой предсерийной машины. Попытка продать его в ЮАР не увенчалась успехом. К этому времени военный вертолет получил обозначение ЕС 635. В 1999 г. наконец-то появился первый покупатель – армия Португалии, заказавшая девять вертолетов. Но и тут все сорвалось, так как в 2002 г. заказ аннулировали. В марте 2003 г. ВВС Иордании объявили о покупке 16 вертолетов ЕС 635.

Всего фирма «Еврокоптер» рассчитывает продать до 2008 г. не менее 700 вертолетов ЕС 135 и ЕС 635. К 2006 г. было поставлено свыше 400 машин.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Еврокоптер ЕС 635Т1

Тип. Легкий многоцелевой вертолет. Силовая установка. 2 ГТД Турбомека «Арриус» 2В1 мощностью по 670 л. с. Летные характеристики. Максимальная крейсерская скорость 260 км/ч,начальная скороподъемность 8,4 м/с, динамический потолок 6095 м, статический потолок без учета влияния земли 2195 м, дальность полета 620 км со стандартным запасом топлива и 800 км – с максимальным запасом.

Массы и нагрузки. Масса пустого вертолета 1470 кг, максимальная взлетная масса 2835 кг, груза, перевозимого на внешней подвеске, 1360 кг

Размеры. Диаметр несущего винта 10,2 м, ометаемая площадь 81,71 м 2, длина вертолета с вращающимся винтом 12,16 м, длина фюзеляжа (без хвостовой балки) 5,87 м, высота с учетом концевой балки 3,51 м. Число мест экипажа 1-2, пассажиров 5-6.

HAL ALH «Дхрув»

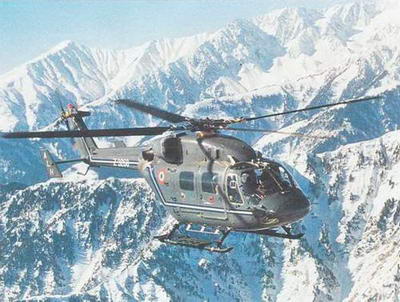

Первый вертолет ALH поступил на вооружение в марте 2002 г. Грузовая кабина вертолета имеет с каждой стороны широкие двери, сдвигающиеся по направляющим назад, а в хвостовой части двухстворчатую дверь

В июле 1984 г. индийская фирма «Хиндустан Аэро– нотикс Лимитед» (HAL) подписала с западногерманской фирмой МВБ соглашение, согласно которому последняя обещала оказать поддержку разработке легкого многоцелевого вертолета ALH (Advanced Light Helicopter), получившего название «Дхрув»(«Северная Звезда»). Проектные работы начались в ноябре 1984 г., а в апреле 1991 г. индийские специалисты приступили к наземным испытаниям первой опытной машины. В первый полет вертолет ALH отправился 30 августа 1992 г. Всего изготовили пять опытных вертолетов, включая гражданский вариант и модификации для армии, ВВС и ВМС Индии. После завершения летных испытаний вертолет был запушен в серию. К началу 2007 г. фирма HAL поставила 64 вертолета (59 для вооруженных сил Индии, три в гражданском варианте и два вертолета для Непала). Всего Индия собирается приобрести 250 вертолетов «Дхрув».

В конструкции фюзеляжа вертолета «Дхрув» применяются сотовые материалы из алюминиевых сплавов и композиционные материалы на основе волокон кевлара и углерода. Силовая установка состоит из двух ГТД, приводящих четырехлопастные несущий и рулевой винты. Лопасти винтов и втулки были изготовлены из угле– и стеклопластиков. Несущий винт бесшарнирного типа с лопастями, имеющими стреловидные законцовки. Французская фирма SFIM поставляет для вертолета автоматическую четырехосную систему управления.

Изначально вертолет проектировался под американские двигатели LHTEC CTS800-4N мощностью по 1300 л.с. Однако после проведения Индией ядерных испытаний в атмосфере отношения с США резко ухудшились. Более того, американцы объявили эмбарго на торговлю с Индией, в результате чего о поставках двигателей речи быть не могло. Поэтому разработчики вертолета ALH остановили выбор на французском ГТД Турбомека ТМЗЗЗ-2В2 «Шакти» мощностью 1100 л.с.

Вертолет оснащается двумя типами шасси. Машины для ВВС и армии имеют полозковое шасси. Для морского и гражданского вертолетов разработано убирающееся колесное шасси. Передняя опора убирается в отсек под носовой частью фюзеляжа, а основные – в боковые обтекатели. Известно, правда, что индийские ВВС получили один вертолет с колесным шасси.

Вертолет ALH в вооруженных силах используется для перевозки грузов в кабине и на внешней подвеске. Вертолеты, находящиеся у ВВС и армии, имеют безопасно разрушаемые топливные баки, систему снижения теплового излучения и узлы для крепления вооружения. Вертолет предназначен для выполнения ударных операций в любое время суток. Для этого у него есть снаружи четыре узла для подвески восьми ПТУР, четырех блоков с PC или четырех управляемых ракет класса воздух – воздух.

У морского варианта имеются гарпунная система для обеспечения посадки на палубу корабля, механизм складывания хвостовой балки и комплекс БРЭО, позволяющий выполнять противокорабельные и противолодочные операции. По бокам фюзеляжа находятся узлы для крепления двух противокорабельных управляемых ракет «Си Игл» и Х-35 или двух противолодочных торпед.

Поставки серийных вертолетов ALH на вооружение ВВС и ВМС Индии начались в 2002 г. ВВС свою потребность оценили в 200 вертолетов, а моряки – в 50. Однако фактически первыми его получила Береговая охрана. Случилось это 18 марта 2002 г. Через пару дней первые три «Дхрува» были переданы армии, которая к настоящему времени сформировала две эскадрильи.

На данный момент армия заказала 120 «Дхрувов», которые предназначены для замены вертолетов «Четак», находящихся на вооружении с 1970-х годов. Из этого количества одна половина будет использоваться в качестве многоцелевых и транспортных и не будет нести вооружение, а другая получит полный комплекс вооружения и станет применяться для ударных операций. Два своих первых вертолета индийские ВМС получили 28 марта 2002 г., а 30 марта две машины поступили на вооружение ВВС.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

HAL «Дхрув» (армейский вариант)

Тип. Легкий многоцелевой вертолет. Силовая установка. 2 ГТД Турбомека TM333-2B2 мощностью по 1100 л.с. Возможно применение двигателей Турбомека «Ардиден», строящихся фирмой HAL под названием «Шакти».

Летные характеристики. Максимальная скорость 290 км/ч (на уровне моря), крейсерская скорость 245 км/ч, начальная скороподъемность 12 м/с, динамический потолок 6000 м, статический потолок с учетом влияния земли 3000 м, дальность полета 400 км (с платной нагрузкой 700 кг), продолжительность полета 4 ч. Массы и нагрузки. Масса пустого вертолета 2450 кг, максимальная взлетная масса 4000 кг, платная нагрузка 1500 кг.

Размеры. Диаметр несущего винта 13,2 м, ометаемая площадь 136,85 м 2, длина вертолета с вращающимися винтами 15,87 м, высота вертолета 4,98 м.

Число мест экипажа 2, пассажиров 14. Вооружение См текст.
