Штурмовая машина «Шар-Шнейдер»

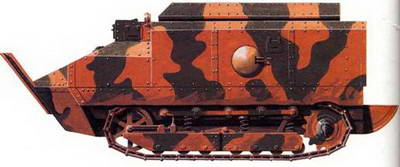

Штурмовая машина «Шнейдер СА» оказалась крайне неэффективной. Длинный корпус, установленный на котором тракторном шасси, существенно ограничивал проходимость, несмотря на специально установленные спереди и сзади покатые отвалы. Бронирование также было очень слабым, и машина быстро загоралась.

Штурмовая машина «Шар– Шнейдер» (или «Шнейдер СА») была создана по указанию полковника Ж. Эстьена, который еще в 1915 году предложил использовать обшитые броневыми листами трактора для буксировки специальных бронированных салазок с личным составом для внезапной атаки переднего края обороны немцев на Западном фронте. Тогда Эстьен остановил свой выбор на американском тракторе «Холт», который вскоре переоборудовали в артиллерийский тягач и стали широко использовать в войсках. Эстьен обратился к командующему французской армии и получил его поддержку. В качестве подрядчика на выполнение работ была выбрана оружейная компания «Шнейдер».

Производство

По планам, первые 200 машин «Шнейдер СА» должны были выпустить к концу 1916 года, однако темп производства был очень низким и лишь к середине 1917-го эта техника поступила в войска. «Шнейдер СА» представлял собой металлическую коробку, установленную на шасси трактора «Холт». Вооружение включало короткоствольное орудие калибра 75 мм и два пулемета. Двигатель развивал мощность 41 кВт (55 л. е.), для увеличения запаса хода установили два топливных бака (по бортам центральной части корпуса).

Броневая защита оказалась слабой, и немало таких машин было выведено из строя единственным попаданием снаряда. В результате было принято решение увеличить толщину брони с 11,5 до 19,5 мм. От идеи буксировки бронированных салазок с десантом также пришлось отказаться, и машина превратилась в средство непосредственной поддержки пехоты. «Шнейдер СА» не снискал успеха, поскольку его проходимость по пересеченной местности была неудовлетворительной. В мае 1917 года, когда было выпущено около 300 машин, приступили к выпуску транспортных «Шнейдер CR» (со снятым пушечным вооружением и увеличенной на 8 мм бортовой броней). Как уже отмечалось, эта техника не сыграла заметной роли в боях, однако подтолкнула французов к идее создания учебной бронетанковой школы, которая была открыта в местечке Шамплие в октябре 1916 года.

В школе изучали теорию и практику боевого применения бронетехники. Одним из ярких уроков стало неудачное наступление французских войск в апреле 1917 года, когда из 132 участвовавших в атаке машин «Шнейдер СА» было потеряно 76, причем значительная часть – из– за поломок на поле боя. Последний серийный «Шнейдер СА» был выпущен в августе 1918 года. Вскоре внимание танкостроителей переключилось на выпуск нового танка FT 17 «Рено», и через небольшой промежуток времени в войсках оставалось не более 100 машин «Шнейдер» – в большинстве транспортных. Тем не менее несколько «Шнейдер СА» с пушками участвовали в боях и в 1918 году.

«Шнейдер СА» выдвигается к линии фронта. Справа видна пушка, с левого борта в сферической установке – пулемет. На марше экипаж предпочитал находиться сверху на броне, так как работающий двигатель сильно нагревал внутреннее пространство машины.

Штурмовая машина «Сен-Шамон»

Массовое производство машин «Шнейдер СА» побудило некоторых французских поставщиков вооружения, оказавшихся не у дел, предпринять ответные меры для восстановления утраченных позиций. Они ухватились за проект некоего полковника Римайло и решили запустить в производство альтернативную конструкцию. Уже в начале 1916 года прототип был построен на заводе в местечке Сен-Шамон, которое и дало имя новому образцу. Как и в случае со «Шнейдер СА», производство разворачивалось медленно и лишь к маю 1917– го в войска поступила первая серийная машина.

Подобно «Шнейдер СА», в штурмовой машине «Сен-Шамон СА» использовалась база американского трактора «Холт», однако она была существенно удлинена. Кроме того, применена электрическая трансмиссия, питание которой осуществлялось от бензинового двигателя. Система оказалась сложной, но она работала. Правда, масса машины превысила расчетную на 5 тонн. Слишком длинный корпус резко ограничивал проходимость машины, и при преодолении даже неширокого рва она неизбежно утыкалась в грунт и застревала. Немцы быстро подметили эту особенность и стали отрывать перед своими позициями траншеи, перед которыми экипажи «Сен-Шамон» были вынуждены остановиться или подставить борт, превращаясь в удобную мишень. В носовой части корпуса была установлена обычная 75-мм полевая пушка образца 1897 года, вооружение включало также до четырех пулеметов. Максимальная толщина брони составляла 17 мм.

Недостаточная подвижность

Опыт боев 1917 года показал, что машины «Сен-Шамон» обладают крайне недостаточной подвижностью и проходимостью. В результате было принято решение заменить их в боевых частях на новые танки FT 17 «Рено», а «Сен– Шамон» переоборудовать в транспортные машины подвоза. Последний бой, в котором участвовала 131 машина «Сен-Шамон», произошел в ходе контрнаступления под Реймсом в июле 1918 года. К концу войны в строю оставалось только 72 из почти 400 выпущенных машин. Несмотря на некоторые передовые для того времени идеи, в целом машина оказалась непригодной для ведения боевых действий.

Машина «Сен-Шамон» на фото, сделанном в 1917 году. На снимке хорошо видны небольшой клиренс и длина гусеничной ленты.

Танк «Рено» FT 17

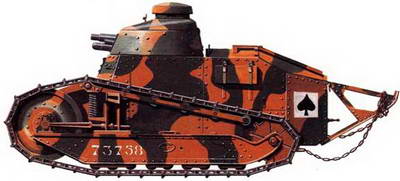

«Рено» FT 17 был одним из самых удачных танков времен Первой мировой войны. Эти небольшие машины с экипажем из двух человек выпускались большими партиями и применялись как для непосредственной поддержки пехоты, так и для выполнения других задач. В башне устанавливали 37-мм пушку или пулемет.

Самым удачным танком периода Первой мировой войны стал, вне всякого сомнения, FT 17 фирмы «Рено». Он был создан по предложению генерала Эстьена, который еще в 1915 году предвидел необходимость разработки легкобронированной машины для непосредственной поддержки пехоты. Фирма «Рено» поначалу скептически отнеслась к этому проекту, но, узнав, что заказ может составить до 1000 машин, активно включилась в его разработку.

Совершенствование конструкции

К концу 1916 года разработка была завершена. Танк имел экипаж из двух человек, легкое бронирование и вооружен одним пулеметом. Тем не менее проект был одобрен и компания получила заказ на производство новой машины, вскоре последовал дополнительный заказ на 2500 единиц с 37-мм пушкой. Танк FT 17 был выполнен по схеме, ставшей классической. Вооружение установили в небольшой башне, вращающейся на 360°, конструкторы отказались от использования шасси трактора. Двигатель был размещен в корме, впереди имелись большие направляющие колеса или ленивцы, позволявшие преодолевать различные преграды. Для преодоления широких рвов и траншей в кормовой части корпуса был установлен специальный упор в форме лыжи.

Фирма «Рено» была не в состоянии выполнить такой большой заказ самостоятельно, поэтому она передала часть работ субподрядчикам. К участию в проекте подключились даже американские компании, но, поскольку они настаивали, чтобы выпускаемые ими FT 17 соответствовали стандартам США, такие машины во Францию не поставлялись. Во Франции для ускорения производства вместо круглой литой начали выпускать башни восьмиугольной формы. Стандартное вооружение включало 37-мм пушку, но иногда устанавливали и пулемет. Вскоре на базе FT 17 разработали САУ калибра 75 мм (получила обозначение «Рено RB») и радийный танк(«Рено TSR»). Максимальная толщина брони составляла 17 мм.

Боевое применение

Первые танки FT 17 поступили во французскую армию в марте 1917 года, однако их боевое крещение состоялось лишь в мае 1918-го. Французское командование в своей тактике действий исходило из необходимости массированного применения танков, но немцы своими постоянными атаками и обстрелами не позволяли накопить сил. Лишь к июлю французы сумели сконцентрировать на одном направлении около 480 машин, после чего к танкам FT 17 пришла боевая слава. Слабым местом танка была недостаточная надежность узлов и механизмов, а также отсутствие запчастей. К концу войны в боеготовом состоянии находился 1991 танк FT 17, 369 находились в ремонте и еще 360 неисправных машин дожидались своей очереди в ремонт.

Модификации

После 1918 года танки FT 17 оставались на вооружении. Некоторые были переоборудованы в различные модификации – танковые мостоукладчики, радийные танки, самоходные артиллерийские установки и другие. После поражения Франции в 1940 году в руки немцев попало немало таких машин. В германской армии эти трофейные танки использовались для охраны тыловых объектов, а в 1944 году – и в боях на улицах Парижа.

Один из первых образцов легкого танка ft 17 с круглой литой башней. Это была довольно компактная машина, но она нуждалась в постоянном уходе и обслуживании.

Бронеавтомобиль «Пежо»

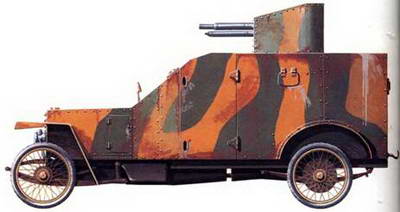

Последние модификации бронеавтомобиля «Пежо» были вооружены 37-мм пушкой. Такие машины применялись в течение всей Первой мировой войны, а когда им на смену пришли танки FT 17, оставшиеся были переданы польской армии.

Первый бронеавтомобиль фирмы «Пежо» появился в 1914 году и представлял собой спешно переоборудованную автомашину «Пежо-103» с колесной формулой 4x2. Первоначально его вооружали пулеметом, установленным на турели в центральной части бронированной кабины, не имевшей крыши, по мере совершенствования конструкции стали устанавливать пушку калибра 37 мм. Толщина броневых листов составляла 5 мм.

Усиление бронирования

Первые бронеавтомобили выпускались фактически кустарно. Радиатор и двигатель были защищены тонкими стальными пластинами. Несмотря на то что масса бронеавтомобиля существенно возросла по сравнению с обычным автомобилем, шасси оставили практически без изменений, использовали обычные колеса со спицами, лишь позднее на задней оси стали устанавливать сдвоенные колеса. Постепенно нарастили и мощь вооружения – вместо пулемета стали устанавливать модернизированную 37-мм пушку, которая применяла осколочно-фугасные боеприпасы. Существовали также модификации с двумя пулеметами и смешанным вооружением – пулеметом и пушкой. Таким образом, бронеавтомобили превратились в средство огневой поддержки пехоты.

С началом 1915 года на бронеавтомобили возлагались задачи по патрулированию прифронтовой зоны. К 1918 году, когда немцы предприняли мощное и крупномасштабное наступление, в войсках оставалось немного таких бронеавтомобилей, которые к тому же не могли серьезно противостоять сильному противнику в огневом поединке. К этому времени в войска стали поступать танки FT 17, и интерес к бронеавтомобилям пропал.

Послевоенная служба

Когда закончилась Первая мировая война, на вооружении французской армии оставались 28 бронеавтомобилей «Пежо». Вскоре они были переданы полькой армии, где и оставались в эксплуатации на протяжении нескольких лет.

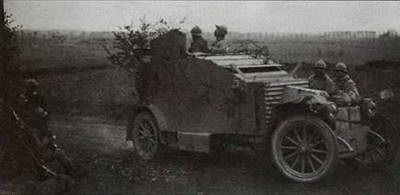

Французский бронеавтомобиль «Пежо», выполнявший в апреле 1918 года задачи по непосредственной поддержке английской пехоты. Из-за низкой проходимости такие машины могли передвигаться только по дорогам либо по ровной открытой местности.

Штурмовая машина A7V

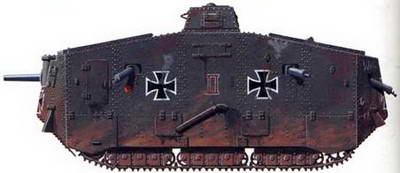

Штурмовая машина A7Vотличалась массивностью и многочисленным экипажем (18 человек). Вооружение включало 57-мм пушку и шесть пулеметов. Машина отличалась низкой проходимостью, и высокий и узкий корпус был неустойчивым. Изготовлено лишь около 20 таких машин, многие из которых участвовали в боях в 1918 году.

Как ни удивительно, в Германии, которая всегда придавала особое значение передовым военным разработкам, первоначально не проявили интереса к танкам и другой бронетехнике, за исключением бронеавтомобилей. Несмотря на призывы многих дальновидных специалистов, германское танкостроение развивалось чрезвычайно медленно. Только после того как в сентябре 1916 года англичане применили на поле боя танки, в Германии пересмотрели свое отношение и был создан специальный комитет по разработке аналогичной техники. Уже в ноябре 1916-го им были сформулированы требования по созданию 30-тонной штурмовой машины. Как и многие другие модели, созданные в чрезвычайной спешке, предложенная конструкция изобиловала просчетами.

Штурмовая машина A7V была создана с использованием шасси широко распространенных в то время американских тракторов «Холт», однако конструктор Йозеф Волмер внес ряд изменений в подвеску, что позволило увеличить максимальную скорость. Впрочем, это достижение было сведено к минимуму после того, как на шасси установили массивный корпус, а численность экипажа определили в 18 человек. Высокий корпус, установленный на узкую базу, создавал предпосылки для опрокидывания, а клиренс всего в 40 мм крайне ограничивал проходимость машины по пересеченной местности. Вооружение включало установленную в лобовой части корпуса трофейную русскую пушку калибра 57 мм и шесть пулеметов, каждый из которых обслуживали два человека.

Единственным преимуществом перед английскими танками было усиленное бронирование – толщина стальных листов составляла от 10 до 30 мм. К началу производства A7V в Германии были разработаны бронебойные снаряды, которые повысили эффективность орудия.

Ограниченный выпуск

Прототип A7V появился в октябре 1917 года, а в декабре был размещен заказ на выпуск 100 таких машин. Производство было организовано в кооперации нескольких заводов, однако все они были перегружены ранее поступившими заказами, и поэтому выпуск новой техники шел крайне низкими темпами. К концу войны было выпущено лишь около 20 штурмовых машин A7V. Боевое крещение A7V состоялось в марте 1918 года. На ровной открытой местности эти машины показали себя неплохо, однако на пересеченной они тут же застревали и не просто отставали от пехоты, которую должны были поддерживать огнем, но превращались в неподвижные мишени. Поскольку бронирование было не очень мощным, артиллерии противника не стоило большого труда вывести их из строя или уничтожить.

Три A7V принимали участие в первом в истории танковом бою с тремя английскими танками Mk IV (одним артиллерийским и двумя пулеметными). Сначала бой складывался для них удачно – два английских пулеметных танка были подбиты, однако затем выстрелом из пушки артиллерийского Mk IV был уничтожен один A7V. В последующих боях эти штурмовые машины ничем особым не отличились, и германские войска стали предпочитать использовать трофейные английские танки. Несмотря на явно неудачную конструкцию, в Германии предпринимались попытки создать на базе A7V различные модификации.

Так, было выпущено несколько легкобронированных транспортеров, а в модели A7V/U использовали опоясывающие гусеничные ленты и спонсоны (идея явно была заимствована у англичан). Модификации A7V/U2 и A7V/U3 (последняя отличалась уменьшенными спонсонами и была вооружена только пулеметами) также оказались безуспешными. После окончания Первой мировой войны несколько машин A7V осталось на вооружении Германии, а остальные были переданы формируемой польской армии.

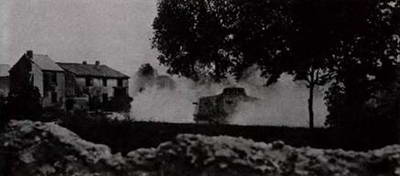

На снимке, сделанном из французской траншеи в июне 1918 года, запечатлены две атакующие штурмовые машины A7V. Видно, что машина окутана клубами поднятой гусеницами пыли и отработанными газами двигателей.

Бронеавтомобиль «Эрхард» обр. 1915/1917

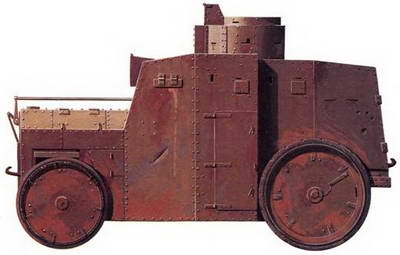

Бронеавтомобиль «Эрхард» образца 1915 года стал одной из первых бронемашин, которые поступили на вооружение полиции и использовались до Второй мировой войны. Его масса составляла почти девять тонн, экипаж – 8-9 человек, вооружение – три пулемета.

Первые немецкие бронеавтомобили представляли собой обшитые стальными листами грузовые автомобили с установленными в кузове зенитными орудиями, предназначенными для борьбы с аэростатами противника. Машин таких было немного, попытки заинтересовать ими командование вермахта успеха не имели. Только после того как в 1914 году бельгийская армия, имевшая на вооружении бронеавтомобили «Минерва» и активно их применявшая для проведения стремительных рейдов (тактика «удар – отход»), нанесла немецкой пехоте и кавалерии существенные потери, в Германии решили принять на вооружение аналогичную технику. Поскольку опыта не было, немцы решили идти своим путем.

В 1915 году в Германии были созданы три опытных экземпляра бронеавтомобилей.Разработавшие их компании «Эрхард», «Даймлер» и «Бюссинг», словно сговорившись, не учли бельгийский опыт, в основе которого было использование шасси коммерческого грузового автомобиля. Все они представили массивные машины, самой большой из которых была модель фирмы «Бюссинг». Все три прототипа имели схожую компоновку – расположенный спереди двигатель, защищенный стальными листами, и кузов в виде бронированной коробки с башней сверху. Они отличались высоким силуэтом и большой массой, что делало затруднительным выполнение тактических задач, под которые они и создавались. Для уменьшения удельного давления на грунт и повышения проходимости на задней оси устанавливались сдвоенные колеса, экипаж машин составлял 8-9 человек, вооружение – три пулемета, толщина брони – 7 мм.

На службе сил безопасности

Представленные прототипы были включены в состав сводного экспериментального подразделения и отправлены сначала в Прибалтику, а затем на Западный фронт для проведения комплексных испытаний. Нельзя сказать, что результаты были блестящими, однако командование посчитало целесообразным заказать 20 бронеавтомобилей. Поскольку фирмы «Даймлер» и «Бюссинг» были полностью загружены заказами, он достался компании «Эрхард». В результате на базе модели 1915 года был разработан бронеавтомобиль образца 1917 года, облегченный на 1,72 т и имевший слегка наклонный лобовой броневой лист.

Вся партия была отправлена на Восточный фронт, где они использовались до конца 1917 года. Затем машины были переданы силам внутренней безопасности, которые высоко оценили их качества и заказали дополнительно 20 единиц. В полиции бронеавтомобили «Эрхард» оставались вплоть до начала Второй мировой войны. Таким образом, в Первой мировой войне в германских войсках отсутствовали бронеавтомобили в достаточном количестве, что порой вынуждало фронтовые части применять захваченные в боях трофейные машины (например, «Роллс-Ройс»). В целом бронеавтомобили сыграли незначительную роль в сражениях той войны.

НЕМЕЦКИЕ ТАНКИ ВРЕМЕН ВТОРОЙ МИРОВОЙ ВОЙНЫ

Легкий танк LT-35

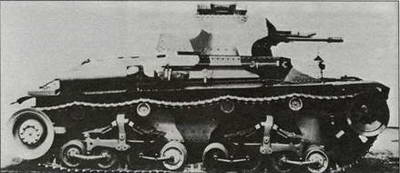

В ходе вторжения во Францию вермахт использовал немало чешских танков. На снимке легкий танк 35 (t) немецкой 6-й танковой дивизии. Эти машины оставались в боевых частях до 1942 года.

Мало кто знает, что Чехословакия до начала Второй мировой войны являлась лидером среди экспортеров бронетанковой техники, поставляя продукцию в Австрию, Болгарию, Венгрию, Латвию, Перу, Румынию, Швецию, Швейцарию и Турцию.

В октябре 1934 года командование чешской армии разместило заказ на разработку двух прототипов среднего танка (получили обозначение S-11-а или Т-11). К июлю 1935 года машины были готовы и начались их испытания. Несмотря на то что были выявлены многочисленные недочеты, военные не стали дожидаться их устранения и в октябре заказали 160 серийных образцов, первые из которых поступили в войска в начале следующего года. Однако поломки были настолько частыми, что все машины пришлось отозвать на завод «Шкода» для внесения конструктивных изменений.

Усовершенствованные танки получили обозначение LT-35.138 таких машин было поставлено в чешскую армию, Румыния закупила 126 таких танков, присвоив им обозначение R-2. Поскольку конструкторам удалось решить большинство проблем, эта техника пользовалась неплохой репутацией. Когда немцы в 1939 году оккупировали Богемию и Моравию, у них в руках оказалось некоторое количество этих машин. Оценив их качества, немцы приняли их на вооружение под обозначением легкий танк 35 (t). По заказу вермахта на заводе «Шкода» было изготовлено еще 219 единиц. В Германии тех лет не хватало собственной бронетехники, чтобы вооружить растущую армию, поэтому 6-я танковая дивизия перед вторжением во Францию была вооружена танками 35 (t). Они оставались в боевых частях до 1942 года, после чего оставшиеся машины были переоборудованы в артиллерийские тягачи и передвижные ремонтные мастерские танковых батальонов.

Конструкция

Башня танка LT-35 была клепаной, из броневых листов толщиной от 12 до 35 мм. В передней части корпуса справа размещался механик– водитель, слева от него – стрелок 7,92-мм курсового пулемета (ZB 35 или ZB 37).

Рабочие места командира (он же наводчик орудия) и заряжающего (он же радист) находились в башне. Вооружение включало 37,2-мм пушку «Шкода» и расположенный справа от нее спаренный пулемет ZB 35 или ZB 37. Боекомплект – 72 снаряда к пушке и 1800 патронов к пулеметам. Мотор– но-трансмиссионное отделение занимало кормовую часть броневого корпуса, трансмиссия имела шесть передач вперед и одну назад. Ходовая часть включала по шесть небольших опорных катков, четыре поддерживающих ролика, ведущее колесо и ленивец с каждого борта. Необычным в конструкции было то, что в органах управления и трансмиссии был применен воздушный компрессор, который снижал прилагаемое механиком-водителем усилие. Это новшество позволяло совершать длительные марши на высокой скорости.

Однако эта система не оправдала себя в условиях низких температур окружающего воздуха, и немцы имели немало проблем с этими танками зимой на Восточном фронте.
