Легкий истребитель танков «Хетцер»

«Ягдпанцер» 38(t) «Хетцер» с установленным на крыше пулеметом. Верхняя часть гусениц прикрыта небольшими броневыми плитами. Таких машин было произведено более 1500.

Истребители танков, созданные с использованием шасси существующих танков, как это видно на примере «Мардер-III», были достаточно эффективными. Однако они были громоздки, имели большую высоту и низкую маневренность – все указывало на то, что создавались такие машины в спешке. В свою очередь, самоходные артиллерийские установки непосредственной поддержки (Sturmgeschutz – штурмовые орудия) показали, что они тоже могут успешно бороться с танками, и в 1943 году было принято решение создать на базе танка PzKpfw 38(t) легкий истребитель танков со штурмовым орудием.

В результате получился лучший во Второй мировой войне немецкий истребитель танков – «Ягдпанцер-38» (Jagdpanzer 38(t) fur 7.5-cm Рак 39), или «Хетцер» («Преследователь»), или SdKfz 138/2. Он представлял собой установленный на ходовую часть танка PzKpfw 38(t) бронированный корпус с наклонными лобовым и кормовым листами. Вооружение включало модифицированную 75-мм танковую пушку и смонтированный на крыше корпуса пулемет. Производство «Хетцер» началось в 1943 году в Праге. Обладая небольшими размерами, низким силуэтом, хорошими защитой и проходимостью, «Хетцер» успешно зарекомендовал себя в боевых действиях. Его орудие могло поражать любые танки противника, за исключением самых тяжелых, а сам «Хетцер» мог оставаться неуязвимым (во многом благодаря своей небольшой высоте).

Так как для фронта требовалось все больше и больше таких машину концу 1944 года все линии по производству шасси к танкам PzKpfw 38(t) были переориентированы на «Хетцер». К маю 1945 года, когда производство прекратилось, было построено 1577 таких машин. На базе установки «Хетцер» было создано несколько вариантов бронированных машин различного назначения, в том числе самоходная огнеметная установка Flammpanzer 38(t) и легкая БРЭМ Bergepanzer 38(t). В 1945 году история истребителя танков «Хетцер» не закончилась – в первые послевоенные годы они производились для чехословацкой армии, а с 1947 по 1952 год экспортировались в Швейцарию, где состояли на вооружении до 1970-х годов. В годы войны на базе установок «Хетцер» проводились испытания различных систем оружия, в том числе безоткатного орудия, установленного в передней части корпуса, и 150-мм гаубицы. «Хетцер» считался одним из лучших истребителей танков. Это была небольшая, но мощная машина, которая была проста в производстве и эксплуатации, могла поразить практически любой танк и была чуть выше человеческого роста.

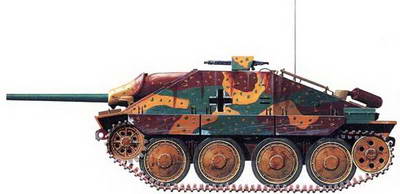

Небольшая высота истребителя танков «Хетцер» – одно из его преимуществ. Обратите внимание на дополнительную защиту для орудия типа «Saukopf» (свиная голова) и отсутствие дульного тормоза, присущего немецким установкам того времени.

Истребитель танков «Ягдпанцер-IV»

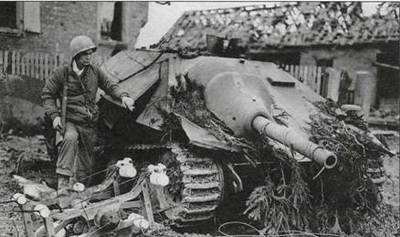

«Ягдпанцер-IV» (SdKfz 162) был создан базе танка T-IV. Пушка от этого же танка устанавливалась в корпусе из броневых листов, расположенных под большими углами наклона. На снимке изображена одна из ранних версий с дульным тормозом.

Боевой опыт, приобретенный на фронте в течение 1942 года, показал германскому командованию, что для сохранения противотанковых возможностей немецких штурмовых орудий необходимо усилить их огневую мощь. Для этих целей была выбрана 75-мм пушка с увеличенной длиной ствола, установленная на танке «Пантера». Длина ствола этой пушки равнялась 70 калибрам, в то время как танковые и противотанковые пушки семейства Рак 40 имели ствол длиной 48 калибров. Установка пушки с большей длиной ствола привела бы к значительной переработке таких машин, как «Штурмгешютц-Ш» (Sturmgeschutz III). Поэтому было принято решения взять за основу шасси танка T-IV, и в 1943 году появилась новая модель истребителя танков «Ягдпанцер-IV» Ausf F fur 7.5-cm Рак 39, имевшая также обозначения «Панцерягер-39»и SdKfz162

Правда, к тому времени, когда появились первые образцы этой машины, 75-мм длинноствольные пушки в первую очередь использовались для производства танков «Пантера», поэтому «Ягд– панцер-IV» вооружили пушками Рак 40. Первые истребители танков «Ягдпанцер-IV», появившиеся в октябре 1943 года, имели новый бронированный корпус, лобовые и верхние листы которого располагались под рациональными углами наклона, а также проверенные временем ходовую часть и двигатель танка T-IV. Юбка пушки была дополнительно прикрыта маской типа «свиная голова». Машина отличалась низким силуэтом, и благодаря этому, а также хорошей броневой защите «Ягдпанцер-IV» пользовался большой популярностью в танковых войсках.

Его пушка могла поразить практически любой танк союзников, а два 7,92-мм пулемета MG 34 или MG 42 прекрасно дополняли огневую мощь машины. Несмотря на широко распространенное среди танкистов мнение, что переход на новую пушку совсем не обязателен, было принято решение установить пушку с более длинным стволом. В 1944 году появилось несколько образцов нового истребителя танков «Ягдпанцер-IV» с 75-мм орудием StuK 42, однако переход к серийному производству требовал времени, которого немцам катастрофически не хватало, и по приказу Гитлера для этих целей задействовали мощности по производству танков T-IV. Вскоре появилась третья модификация «Ягдпанцер-IV», поспешно переделанная из танка T-IV. Корпусу танка придавалась нужная форма, и в него устанавливалась пушка со стволом длиной 70 калибров. Эта модификация получила обозначение Panzer IV/70 Zwischenlosung (в переводе с немецкого «компромисс»), а ее производство началось в конце 1944 года.

Выпуск продолжался недолго – все промышленные центры Германии, включая танкостроительные, были разрушены в результате бомбардировок авиации союзников, и количество произведенных машин было невелико. В бою истребители танков «Ягдпанцер-IV» с удлиненной пушкой зарекомендовали себя с самой лучшей стороны, однако новая, более тяжелая пушка вызвала смещение центра тяжести к носовой части. Это, в свою очередь, нередко приводило к быстрому износу обрезиненных передних опорных катков, и в дальнейшем эти катки изготавливали без резинового покрытия. Кроме того, увеличенная масса ухудшила такие характеристики, как маневренность и проходимость. Впрочем, к концу 1944 – началу 1945 года на такие мелочи немцы уже не обращали внимание, так как войска союзников стояли у ворот рейха. «Ягдпанцер-IV» полностью оправдал название «истребитель танков», эта машина была популярна в германских войсках и отлично зарекомендовала себя в боях. Она стала хорошим примером того, как шасси танка (в данном случае T-IV) может быть использовано для решения задач, о которых при его создании даже не задумывались.

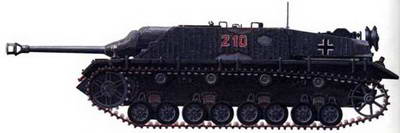

Одна из ранних версий истребителя танков «Ягдпанцер-IV» с дульным тормозом. На более поздних версиях были установлены 75-мм пушка с удлиненным стволом и усиленное боковое бронирование, что увеличило вес машины.

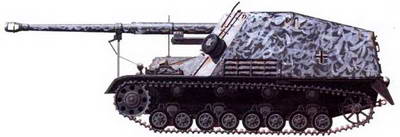

Истребитель танков «Насхорн»

Истребитель танков SdKfz 164 «Хорнис» был первой машиной такого класса, оснащенной 88-мм пушкой Рак 43/1, и имел шасси, как у самоходной гаубицы «Хюммель».

К середине Второй мировой войны в Германии было разработано много вариантов быстрого создания необходимого количества истребителей танков. Некоторые из них были реализованы на практике. Примером может служить создание специальной гусеничной машины, которая первоначально предназначалась для установки на ней 150-мм полевой гаубицы и получила обозначение «Ге– шютцваген-lll/IV», так как ее база включала элементы шасси танков T-III и T-IV. Несмотря на острую потребность в самоходной гаубице, было принято решение о создании на базе этой машины истребителя танков с 88-мм противотанковой пушкой Рак 43. Первые такие машины, получившие обозначение Рак 43/1 auf GW III/IV, или SdKfz 164, были выпущены в 1943 году. Они имели и другие названия – официальное «Насхорн» («Носорог») и более распространенное в войсках неофициальное «Хорнис» («Шершень»).

«Насхорн» имел классическую для многих истребителей танков того времени компоновку – пушка была прикрыта спереди и с боков броневыми листами, сверху и сзади защиты не было. Получился довольно высокий силуэт, и поэтому маскировка машины превратилась для ее экипажа в сложную задачу. Если для самоходной гаубицы этот недостаток не играл существенной роли, то истребителю танков он серьезно осложнял выполнение своей главной боевой задачи – бороться с танками противника. Поэтому «Насхорн» чаще всего применяли с позиций, удаленных на расстояние не менее 2 км, в то время как большинство других истребителей танков обычно действовали с гораздо меньших дистанций.

Экипаж состоял из пяти человек. Механик-водитель размещался изолированно в передней части корпуса, а четыре члена орудийного расчета – в боевом отделении, прикрытом спереди и с боков тонкими броневыми листами, а сверху брезентом. Основная часть боекомплекта, состоявшего из 40 снарядов, также располагалась в боевом отделении в стеллажах. У наводчика имелось несколько прицельных приспособлений, в том числе артиллерийский панорамный прицел. Впоследствии пушка Рак 43 была заменена практически идентичной Рак 43/ 41. Для самообороны имелись пулемет и не менее двух автоматов у членов экипажа.

Большая часть истребителей танков «Насхорн» производилась на заводах фирмы «Дойче Айзенверке» в Теплиц-Шонау и Дуйсбурге, всего было построено 473 такие машины. Благодаря своей пушке «Насхорн» стал мощным оружием, но громоздкость мешала ему быть настоящим истребителем танков. Его серийное производство началось только из-за отсутствия достойной альтернативы, в качестве которой позднее выступил «Ягдпанцер».

На снимке: захваченный союзниками «Насхорн». Хорошо видны его размеры относительно стоящего на нем солдата. Часть рабочей платформы и боковых броневых плит сняты.

Немецкие истребители танков Боевое применение

В ходе Второй мировой войны Германия широко применяла истребители танков на гусеничном шасси. Первыми типами таких машин были ^охотники за танками» (Panzerjager), которые создавались на шасси устаревших танков и были вооружены стандартными противотанковыми пушками. Следующим типом стали «танки-охотники» (Jagdpanzer) на базе более современных танков, имевшие хорошо защищенный корпус, в передней части которого устанавливалась противотанковая пушка большего калибра (75-мм Рак 39 или 88-мм Рак 43), а истребители танков на базе тяжелого танка «Тигр» были вооружены даже 128-мм пушкой Рак 44.

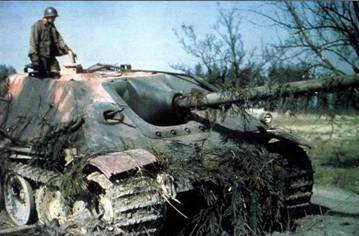

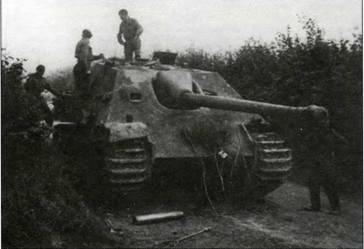

Слева. Солдаты союзников осматривают подбитую «Ягдпантеру». Это одна из ранних версий, на которой отсутствует установленная позже вокруг ствола орудия маска типа «свиная голова». Обращают на себя внимание размер стреляной гильзы снаряда и внешние обводы корпуса этой мощной машины.

Внизу. Созданный на базе танка «Пантера» истребитель танков «Пантера» (8,8-ст Рак 43/3 auf Panzerjager Panther) в феврале 1944 года по предложению Гитлера был переименован в «Ягдпантеру» (Jagdpanther).

Истребитель танков «Ягдпантера» (sdkfz 173 tasrdpanther)

Несмотря на ограничения, обусловленные конструкцией безбашенного корпуса, «Ягдпантера» зарекомендовала себя самым выдающимся истребителем танков Второй мировой войны. Машина имела мощное бронирование и соответственно большой вес, однако двигатель «Майбах» обеспечивал хорошую проходимость и маневренность. 88-мм пушка Рак 43/3 со стволом длиной 71 калибр могла поразить любой танк союзников. Используя преимущертва рельефа местности, «Ягдпантера» должна была jборонять позиции своих войск от превосходящих сил танковых соединений противника.

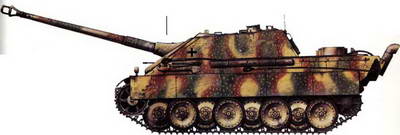

Кормовая часть корпуса и борта истребителя танков «Ягдпантера» были защищены 40-мм броневыми листами, установленными год углом 60°. Две выхлопные трубы бензинового двигателя «Майбах» HL 230 Р30 выведены выше корпуса, что позволяло преодолевать водные пре рады.

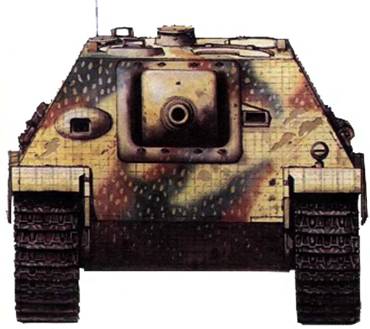

На виде спереди хорошо заметна 120-мм броневая маска пушки Рак 43/3 в центре передней части корпуса. Лист лобовой брони толщиной 80 мм был установлен под углом 35°. Справа от орудия располагался 7,92-мм пулемет MG 34 или MG 42 на шаровой установке.

Помимо мощного лобового бронирования для защиты от фронтального огня машина имела неплохую защиту и с бортов. Верхняя часть корпуса состояла из 50-мм броневых листов, установленных под углом 60°, а нижняя – из 40-мм (под углом 90°). Верхняя часть ходовой части также была защищена от кумулятивных зарядов специальным фальшбортом (экраном).

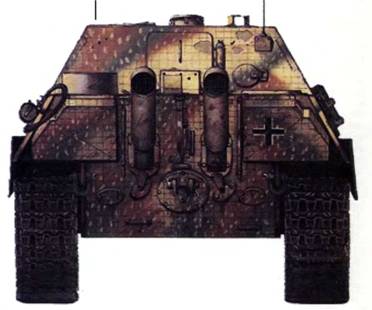

В задней части корпуса сверху были расположены основной люк мотор– но-трансмиссионного отделения и большой вентилятор для охлаждающей жидкости двигателя «Майбах» объемом 23,88 л. Номинальная мощность силовой установки составляла 522 кВт (700 л. с.) при 3000 об./мин, а реальная – 485 кВт (650 л. с.) при 2500 об./мин. Механическая трансмиссия ZF АК 7-400 включала в себя семискоростную коробку переключения передач с одной передачей заднего хода. Топливные баки вмещали 720 л.

Ходовая часть состояла из 8 опорных катков с индивидуальной торсионной подвеской, направляющим колесом переднего расположения и ведущим – заднего. Поддерживающие катки отсутствовали.

Истребитель танков «Ягдпантера»

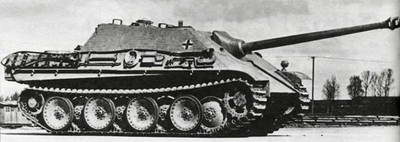

Только что сошедшая с производственной линии «Ягдпантера» с инструментами и имуществом, закрепленным по бортам. Корпус машины покрыт специальным веществом циммерит, предназначенным для защиты от магнитных мин. Расположенные в шахматном порядке опорные катки создавали дополнительную защиту от снарядов.

Появление «Ягдпантеры» в феврале 1944 года ознаменовало собой переход от технологии переоборудования танков в истребители танков к целевому созданию машин этого класса. К разработке «Ягдпантеры» приступили в начале 1943-го, когда истребители танков требовались во все большем количестве. Взяв за основу лучшее из существовавших на тот момент в Германии шасси, конструкторы надеялись, что это поможет быстро наладить массовое производство нового истребителя танков.

Таким образом, на практически не измененное шасси танка «Пантера» установили бронированные листы под оптимальными углами наклона, а внутри корпуса были установлены 88-мм противотанковая пушка Рак 43 и 7,92-мм пулемет (MG 34 или MG 42). Прототип, получивший наименование «Панцерягер Пантер» (Panzerjager Panther), был продемонстрирован Гитлеру в октябре 1943 года. Он приказал переименовать ее в «Ягдпантеру» и взял процесс доработки прототипа под свой личный контроль. «Ягдпантера» стала одной из тех машин, к которым применимы превосходные степени сравнения. Она была признана одной из самых лучших боевых бронированных машин Второй мировой войны. Этот истребитель танков имел хорошие маневренность, защищенность и мощное вооружение. Конструкция и дизайн были так хорошо сбалансированы, что и сейчас, спустя 60 лет, он не выглядел бы чужеродным среди современных танков. «Ягдпантера» теоретически могла поразить любой танк союзников, включая советский тяжелый танк ИС-2 (хотя для гарантированного поражения этого танка требовалось попадание в борт). Так, ее 7,3-кг бронебойный снаряд мог пробить наклонный броневой лист толщиной 226 мм на дальности 457 м, а большинство танков союзников она могла подбить или серьезно повредить на дальности 1000 м. Иногда несколько таких машин надолго сдерживали продвижение танковых частей противника.

К счастью для союзников, производство «Ягдпантеры» так и не достигло запланированного темпа 150 единиц в месяц. К апрелю 1945 года было всего произведено 382 такие машины, и не все из них успели попасть в войска. Главной причиной низких темпов производства стали разрушения и повреждения, причиненные авиацией Великобритании и США двум основным предприятиям– производителям (заводам MIAG в Брауншвейге и «Айзенверк кирхмозер» в Бран– денбурге), а также транспортной системе Германии. На ранних моделях устанавли валась массивная маска пушки, которая впоследствии была значительно уменьшена. Более поздние модели были оснащены пушкой со стволом, состоящим из двух частей, что облегчало его замену. Кроме того, модификации различались размещением ЗИП и другого имущества снаружи машины. Боевое отделение вмещало экипаж из 5 человек и боекомплект (60 снарядов). В конце войны планировалось создать новую модификацию с 128-мм противотанковой пушкой, однако конструкторские работы прервались на стадии постройки деревянного макета. Тем не менее даже с 88-мм пушкой «Ягдпантера» представляла собой грозную силу, с которой считались танкисты антигитлеровской коалиции. Мало существовало других бронированных машин, которые бы так удачно сочетали в себе мощь, защищенность и мобильность.

Истребитель танков «Элефант»

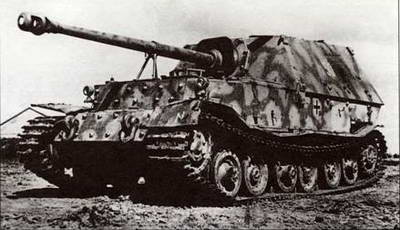

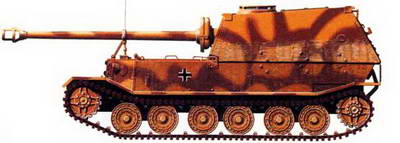

Силовая установка истребителя танков «Элефант», состоящая из двух двигателей и электрической трансмиссии, не отличалась высокой надежностью. Эти тяжелые и неповоротливые машины участвовали в боевых действиях на территории СССР, а закончили службу в Италии в 1944 году.

В разработке прототипа танка «Тигр» участвовали два концерна – «Хеншель» и «Порше». Одно время преимущество отдавалось проекту концерна «Порше», согласно которому предполагалось создать машину на бензиново– электрическом ходу, однако позднее его признали технически слишком сложным, и выпуск танка T-VI «Тигр» был начат по проекту и на заводах концерна «Хеншель». На базе машины, разработанной «Порше», был создан тяжелый истребитель танков с 88-мм противотанковой пушкой Рак 43/2 в большой бронированной надстройке. Было произведено 90 таких машин, которые получили обозначение «Панцерягер Тигр (П)» (П – Порше), но больше были известны как «Фердинанд» или «Элефант»

«Элефант» выпускался на заводе «Нибелунгверке» в первой половине 1943 года в большой спешке, что было связано с желанием Гитлера как можно быстрее начать наступление на Восточном фронте в районе Курской дуги. Однако в связи со сложностями при производстве машин и обучении танкистов оно смогло начаться только 5 июля 1943 года.

К этому времени советские войска успели подготовить на Курской дуге глубоко– эшелонированную оборону, и наступление немцев захлебнулось, а для «Элефан-тов» эта битва стала настоящим огневым крещением. Первые машины поступили на вооружение двух батальонов 654-го танкового полка, и проблемы начались еще до вступления в бой. Так как выпускались они в спешке, ряд недоработок так и не был устранен. Многие сломались, едва начав выдвижение на передовую. Те же, что добрались до позиций советских войск, оказались в большой опасности, так как, имея мощную противотанковую пушку, они были полностью лишены средств самообороны. Противотанковые расчеты советской пехоты подбирались вплотную к машинам и выводили их из строя.

На оставшиеся после Курской битвы машины позднее поставили пулеметы для самообороны, но печать не удачного дебюта осталась на них навсегда. Впоследствии эти истребители танков перебросили в Италию, где они и завершили свой боевой путь.

«Элефант» стал одним из неудачных проектов немецких создателей истребителей танков, так как эта машина отличалась громоздкой конструкцией, слишком сложной и ненадежной. Кроме того, первые серийные экземпляры не были вооружены пулеметами для самообороны.

Истребитель танков «Ягдтигр»

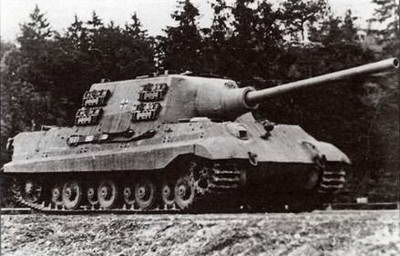

«Ягдтигр» был создан на базе шасси танка «Тигр-2» и оснащался двумя типами подвески – фирм «Хеншель» (на снимке) и «Порше» (с опорными катками большего размера). Всего было построено около 70 этих тяжелых бронированных машин.

К 1943 году в Германии стало правилом, что с появлением нового танка на его базе создавалась самоходная артиллерийская установка, поэтому создание тяжелого танка «Тигр-2» дало начало разработке истребителя танка на его базе. Макет этой сверхтяжелой машины был построен к октябрю 1943 года, а серийное производство началось в 1944-м под обозначением «Панцерягер Тигр» или «Ягдтигр».

«Ягдтигр» стал одной из самых мощных бронированных машин Второй мировой войны. Его сухая масса составляла 70 т, а с топливом, боеприпасами и экипажем из шести человек – 76 т. Основным вооружением стала 128-мм противотанковая пушка Рак 44 (позднее – Рак 80 того же калибра). Это было самое мощное противотанковое орудие Второй мировой войны, но из-за размеров снарядов боекомплект составлял всего 38– 40 снарядов. Кроме того, на «Ягдтигре» были установлены два 7,92-мм пулемета. Толщина лобовой брони составляла 250 мм.

«Ягдтигр» был мощной по вооружению и броневой защите, но весьма неповоротливой и тихоходной машиной. Новую модель с большой массой оснастили таким же двигателем, как и «Ягдпантеру», что значительно увеличило расход топлива и ограничило запас хода (максимальная скорость не превышала 14,5 км/ч, а запас хода -120 км). «Ягдтигр» производился на заводе «Нибелунгверке», всего было выпущено лишь 70 таких машин двух модификаций, одна из которых была оснащена подвеской фирмы «Хеншель», а дру гая – конструкции «Порше» с дополнительной осью. В обоих вариантах «Ягдтигр» был тяжелой и неповоротливой машиной.

Силовая установка истребителя танков «Элефант», состоящая из двух двигателей и электрической трансмиссии, работала недостаточно надежно. Машина была тяжелой и медленной. Эти машины участвовали в боевых действиях на территории СССР, а закончили службу в Италии в 1944 году.

Массивный «Ягдтигр» со 128-мм пушкой был весьма мощным, но слишком тяжелым и неповоротливым средством, чтобы использовать его в наступательных операциях. В то же время лобовая броня толщиной 250 мм обеспечивала хорошую защиту и превращала машину в «подвижную крепость».
