Танк против танка

Тактика действий

Танк представляет собой самую большую и мощную систему оружия на поле боя, поэтому он же является приоритетной целью для всех огневых средств противника, в том числе его танков, которые обладают всеми возможностями для выполнения такой задачи.

Темпы создания, производства и развития бронетанковой техники в Германии времен Первой мировой войны были настолько низкими, что встречные бои танков происходили чрезвычайно редко. Великобритания впервые применила танки на иоле боя в сентябре 1916 года, а первый бой между британскими и немецкими танками произошел только 24 апреля 1918 года. Около небольшой французской деревушки Вилле-Бретонь сразились три германских танка A7V и три британских Mk IV (два пулеметных и один с тяжелым вооружением). Экипажи всех машин, опасаясь применения противником отравляющих газов, действовали в противогазах. Два английских пулеметных танка получили многочисленные пробоины от осколков снарядов и отошли, а Mk IV орудийными выстрелами подбил один из немецких танков.

Неспешное развитие

Во время Первой мировой войны произошли еще несколько танковых боев, но в большинстве из них участвовали однотипные танки британского производства, поскольку собственных танков в Германии было очень мало и немцы нередко использовали захваченную трофейную технику. Танковые сражения в годы Второй мировой войны отличались более высокими скоростями движения боевых машин, увеличенной дальностью действительного огня и масштабами. Кроме того, существенно возросла роль поддерживающей пехоты, которая передвигалась вслед за танками на БТР или непосредственно на броне и помогала танкистам бороться с малозаметными противотанковыми средствами противника.

С другой стороны, действия танков серьезно осложнялись минными полями и действиями противотанковой артиллерии и авиации непосредственной поддержки (штурмовиков). Тем не менее на открытой местности, например в Северной Африке и в некоторых районах Советского Союза, танки могли максимально использовать свои боевые качества и применялись с высокой эффективностью. Танкисты противника также не упускали случая использовать свои возможности, поэтому встречные танковые бои в годы Второй мировой войны не были редким явлением. Войска союзников, высадившиеся в июне 1944 года на северо– западе Франции, были вынуждены вести бои в самых разныхусловиях: в гористой местности и в населенных пунктах, на заболоченных участках и с форсированием многочисленных преград.

Вверху. В танковом поединке неизменно большое значение имеют мощь оружия и степень броневой защиты. На снимке, сделанном незадолго до операции «Буря в пустыне», запечатлены британские основные боевые танки «Челленджер-1».

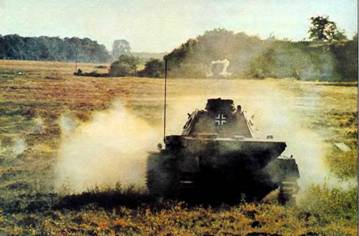

Действуя на открытой местности, этот немецкий танк сам является хорошей мишенью, поэтому так важно быстро маневрировать на поле боя, не давая противнику возможности вести прицельный огонь.

Французский танк R-35, подбитый в 1940 году во время «блицкрига». Наиболее уязвимым местом танка является бортовая броня корпуса и башни. Нередко при пробитии бортовой брони детонировал боекомплект или воспламенялось топливо.

Когда союзники высадились в Нормандии, они были вынуждены вести бои на сильно пересеченной местности. Эти два немецких танка были подбиты во Франции огнем английских танков «Черчилль».

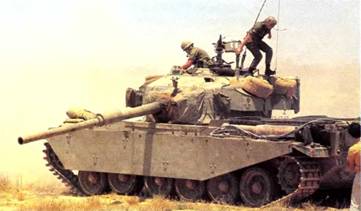

Экипаж покидает израильский танк «Центурион», подбитый огнем арабских танкистов. Теперь задача состоит в его быстрой эвакуации с поля боя и восстановлении на ремонтном заводе.

Тактика пехоты «удар и отход» получила у танкистов обозначение «огонь и маневр».

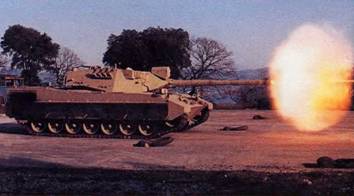

Производя выстрел, танк неизбежно обнаруживает себя даже ночью или в условиях ограниченной видимости из-за мощного факела пламени и столба пыли (на снимке огонь из пушки ведет танк «Абрамс»). После выстрела необходимо незамедлительно сменить позицию.

Немцы мастерски использовали складки местности для организации танковых засад. Так, 12 июня гауптштурм– фюрер СС Михаэль Виттман 101-го танкового батальона 1-го танкового корпуса СС на единственном тяжелом танке дал показательный урок союзникам. Обнаружив колонну 7-й танковой дивизии англичан на марше, ведя огонь из-за естественных укрытий, подбил в течение дня 20 танков «Кромвель», четыре «Шерман», три легких танка, три бронеавтомобиля и один полугусеничный транспортер. Когда 9 июля сам Витманн попал в засаду и его «Тигр» был уничтожен огнем пяти канадских танков «Шерман», на счету погибшего в том бою гауптштурмфюрера СС числилось уничтоженными 138 танков и 132 противотанковых орудия противника.

Тактика израильтян

После окончания Второй мировой войны израильская армия приобрела самый большой боевой опыт в мире – Израилю пришлось на практике доказывать боеспособность своих войск в пяти войнах с арабами. В большинстве этих войн танкам отводилась одна из главных ролей, и израильское командование, как правило, использовало боевые возможности бронетанковых войск очень эффективно. Израильяне старались завлечь танковые колонные противника в низины и долины с тем, чтобы расстреливать их с позиций, расположенных на возвышенностях. Это связано, помимо прочего, с тем, что американские и британские танки, состоявшие на вооружении израильской армии, позволяют вести огонь из пушки, отклоненной от горизонтали вниз под углом до минус 10° (для сравнения, отрицательный угол возвышения пушек арабских танков советского производства не превышал -4°.

Расширение возможностей

Танк остается приоритетной целью для танка противника. Возможности по его уничтожению существенно возросли с принятием на вооружение новых танковых пушек, более мощных боеприпасов, электронных систем управления огнем, совершенных прицелов, лазерных дальномеров и различных датчиков. Однако тактика действий танковых частей изменилась за последнее время незначительно.

Наращивание орудийной мощи

Танковое вооружение в 1918-1945 годах

После Первой мировой войны вооружение танков сильно изменилось. Из средства поддержки пехоты с установленными обычными орудиями и пулеметами танк превратился в мощную боевую систему, способную уничтожать бронированную технику противника. Одним из основных видов боеприпасов к танковым пушкам стали бронебойные снаряды.

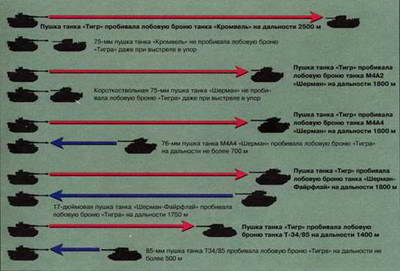

Танки союзников были способны подбить немецкий T-VI «Тигр» только с малого расстояния, что было очень рискованным делом из– за его мощной пушки калибра 88 мм.

На танки периода Первой мировой войны устанавливали любое оружие, которое они могли транспортировать. Так, британские специалисты приспособили для этой цели корабельное 6-дюймовое орудие, немецкие – аналогичную пушку калибра 57 мм, французы на своих первых танках устанавливали свою знаменитую пушку «75». В годы между мировыми войнами танковое вооружение не претерпело существенных изменений, были внедрены лишь некоторые новые конструкторские решения. Большинство танковых орудий в предвоенные годы представляли собой адаптированные под новую роль буксируемые противотанковые пушки. Ствол и применяемые боеприпасы оставались, как правило, без изменений. Примером может служить немецкая 37-мм пушка фирмы «Рейнметалл». Разработанная в конце 1920-х годов, когда в германской армии практически не было танков, она отличалась довольно длинным стволом и стреляла мощными по тем временам снарядами. За счет большой длины ствола и солидного порохового заряда достигалась высокая начальная скорость полета снаряда и соответственно высокая проникающая способность. Такие снаряды были способны пробить броню любого танка того времени и причинить ему большие повреждения.

Французские танковые пушки

К 1939 году практически все танковые пушки действовали по названному выше принципу. В Германии и США танковые пушки мало чем отличались. Во Франции же решили, не отказываясь от принципа действия, применить больший калибр и стали устанавливать на некоторые танки 47-мм пушки. Однако это был лишь эксперимент, большинство французских танков было вооружено короткоствольными пушками, переделанными из орудий полевой артиллерии времен Первой мировой войны, которые не отличались высокой бронепроби– ваемостью. Короткоствольные пушки калибра 75 мм, которые стали устанавливать на некоторых моделях танков в Германии и Франции, также имели невысокую эффективность против бронированных целей. Лишь в Советском Союзе в 1940 году применили на одном из новых тяжелых танков пушку калибра 76,2 мм с высокой начальной скоростью полета снаряда.

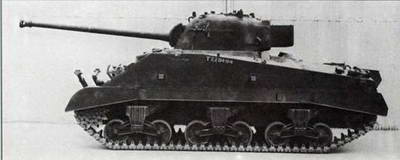

Танк «Шерман-файрфлай»: Британское решение

К 1944 году установленная на устаревших танках М4 «Шерман» стандартная 75-мм пушка оказалась бесполезной против толстой брони новых немецких танков «Тигр» и «Пантера». Британские конструкторы решили приспособить для установки в М4 самую мощную на то время противотанковую пушку калибра 17 дюймов. В операции в Нормандии в 1944 году это орудие неплохо показало себя в борьбе с немецкой бронетехникой. Танки «Шерман» с такой пушкой получили название «Файрфлай» («Светлячок»).

Термические боеприпасы

Эффективность танковых пушек определялась величиной кинетической энергии снаряда. Однако к 1940 году были разработаны термические боеприпасы. При ударе о броню образовывалась струя раскаленных газов и расплавленного металла, которая устремлялась вперед с высокой скоростью, прожигая препятствие. По тем временам это было революционное изобретение, поскольку поражающее действие таких снарядов существенно превосходило производимое кинетическими. Однако вскоре выяснилось, что такие боеприпасы эффективны только на небольшой дально стистрельбы. Танкисты требовали увеличить эффективную дальность прямого выстрела, и конструкторы вернулись к принципу использования кинетической энергии.

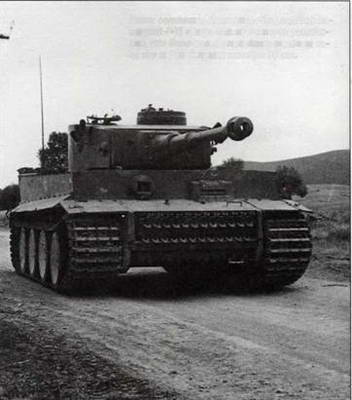

«Тигр-1» – «Убийца танков»

Немецкий танк Т-VI «Тигр-1» был вооружен превосходной пушкой калибра 88 мм, которая могла пробить броню практически любого типа бронетехники, которая имелась у сил антигитлеровской коалиции в годы Второй мировой войны. «Тигр» имел и отличную броневую защиту: толщина брони в лобовой части башни и корпуса достигала 100 мм.

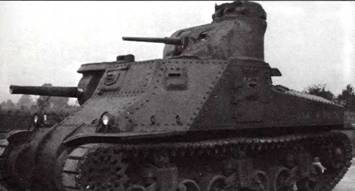

Внизу. В предвоенные годы на вооружении танков находились маломощные пушки. В башне этого среднего танка установлена пушка калибра 37 мм, которая не могла пробить броню новых танков, поэтому в корпусе установили дополнительно 75-мм орудие.

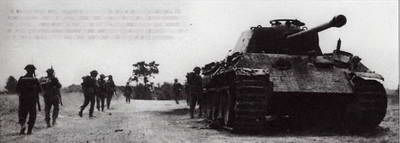

Британские пехотинцы выдвигаются в ходе операции в Нормандии. На снимке запечатлен подбитый немецкий танк «Пантера». Такие машины на Восточном фронте выстрелом из своей 75-мм пушки легко пробивали броню Т-34, при этом сами имели очень мощную броневую защиту. Большая часть таких танков в Нормандии была уничтожена ударами авиации.

Основной проблемой для создателей танковых пушек стал тот факт, что с 1940 по 1945 год существенно возросла броневая защита танков. Так, если толщина лобовой брони немецкого танка PzKpfw II составляла 30 мм, то у модели T-VI «Тигр-2» она достигала 100 мм. Малокалиберные танковые пушки не могли пробить броню такой толщины. Единственное решение проблемы заключалось в создании новых пушек большего калибра. Необходимо также было разработать более мощные боеприпасы, а также увеличить длину ствола для повышения начальной скорости полета снаряда. В качестве материала сердечника стали применять вольфрам.

Калибр танковых пушек увеличился с 37 до 50 и 57 мм, а затем до 75 и 76,2 мм. Однако немецкие и советские конструкторы не удовлетворились и этим и создали танковые орудия калибра 88 и 85 мм соответственно.

Бронепробиваемость

Вскоре выяснилось, что, вопреки законам физики, простое увеличение калибра снаряда не обязательно влечет повышение бронепробиваемости. Так, при равной начальной скорости 75 мм снаряд обладал большей бронепробиваемостью, чем бое– припас калибра 88 мм, но последний сохранял свою проникающую способность на большую дальность. Это обстоятельство оказалось решающим, поскольку эффективная дальность стрельбы в танковых боях резко возросла. Если в 1940 году танки вступали в бой друг с другом на расстоянии 200-300 м, то к 1945 году дистанция между ними увеличилась до 2000 м и более.

Советские «истребители танков»

В 1945 году на вооружении Красной Армии появились «истребители танков», оснащенные орудиями калибра 100 мм, и тяжелые танки ИС-2 со 122-мм пушкой. Союзники решили, что оптимальным калибром для пушек средних танков является 3 дюйма, и лишь тяжелые М26 были вооружены более мощной пушкой калибра 90 мм. Немцы остановили свой выбор на пушке KwK 43 калибра 88 мм, которая была признана одной из лучших времен Второй мировой войны.

Огневая мощь

Артиллерийское вооружение

Развитие танков сопровождалось наращиванием как их защитных свойств, так и наступательных качеств. Броня становилась все более надежной, а танковые пушки становились все более мощными и применяли все новые типы боеприпасов с повышенной проникающей способностью.

Вверху. Танковый снаряд имеет среднюю начальную скорость полета 1600 метров в секунду, что вдвое превышает скорость полета пули, выпущенной из стрелкового оружия.

Вверху. Существуют также бронебойно-зажигательные снаряды, в которых используется тепловая энергия, прожигающая броню.

Способность уничтожить бронетанковую технику противника всегда была одной из важнейших характеристик танка. Сначала бронебойные снаряды представляли собой металлическую болванку с усиленным стержнем, предназначенным для пробития брони вражеского танка. Постепенно танки становились все массивнее, толщина их брони возрастала и требовались новые усилия по созданию боеприпасов, способных ее пробить. За годы Второй мировой войны заметно увеличились и танковые орудия. Если в 1939 году во многих армиях мира в основном использовались пушки калибра 37 и 47 мм, то к 1945 году большое распространение, особенно на Восточном фронте, получили орудия калибра 88 и даже 122 мм. '

Подкалиберные снаряды

После войны была разработана новая концепция. Специалисты установили, что снаряд малого калибра, летящий с высокой скоростью, обладает большей пробивной способностью, чем крупнокалиберный. Однако для того, чтобы обеспечить высокую скорость, необходим большой калибр. Вскоре решение было найдено: снаряд большого калибра был снабжен небольшим сердечником. Первый при выстреле придавал сердечнику большое ускорение, благодаря которому и обеспечивалось пробитие броневого листа.

Таким образом, конструкторы сделали выбор в пользу использования кинетической энергии, а не энергии взрыва и отказались от использования в головных частях противотанковых снарядов взрывчатого вещества.

Сердечник

Чем тверже сердечник, тем больше его пробивная способность. Ученые предложили использовать вместо стального сердечник из вольфрама, но выяснилось, что при ударе с большой скоростью о броню он не пробивает ее, а разлетается на множество осколков. С 1970-х годов в Советском Союзе стали изготавливать сердечники подкалиберных снарядов из сплава вольфрама, никеля и меди, а в Соединенных Штатах – из обедненного урана.

Помимо того что уран сам по себе является твердым материалом, он обладает еще и свойством выделять энергию при сильном сжатии, что создавало дополнительное воздействие при пробитии брони. С другой стороны, даже обедненный уран представляет угрозу для здоровья человека, поэтому после применения в войне в Заливе возникло много серьезных вопросов, касающихся его негативного влияния. Многие военнослужащие сил коалиции, участвовавшие в операции «Буря в пустыне», получили заболевания, связанные с применением таких боеприпасов.

Танки против танков

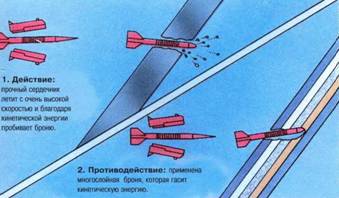

Главной задачей танков является уничтожение бронетанковой техники противника. С этой целью применяются подкалиберные снаряды, которые имеют очень твердый сердечник. За счет высокой кинетической энергии, полученной вследствие большой скорости полета, сердечник способен пробить даже весьма толстую броню.

Противотанковые снаряды

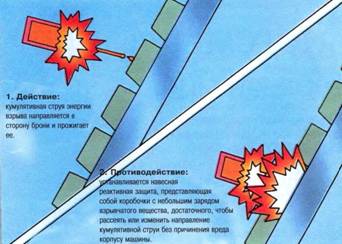

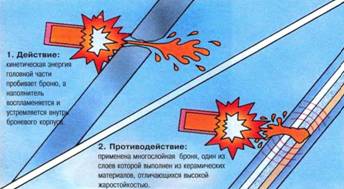

Противоборство между разработчиками броневой защиты и создателями противотанковых боеприпасов идет постоянно и с переменным успехом. В настоящее время конструкторы танков взяли на вооружение многослойную броню, которая довольно надежно защищает экипаж и боевую машину от воздействия противотанковых средств. Однако специалисты в области противотанкового оружия постоянно работают над повышением бронепробиваемости боеприпасов.

01 Подкалиберный снаряд

02 Специальный фугасный снаряд

03 Бронебойно-зажигательный снаряд

04 Кумулятивный снаряд

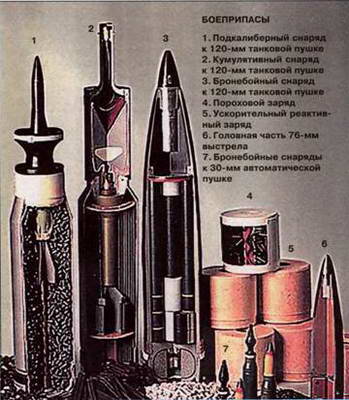

Справа. Основные типы боеприпасов, применяемые штатным вооружением танков и некоторых других бронированных боевых машин.

Специальные осколочно-фугасные снаряды

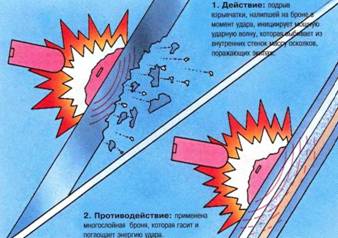

В некоторых армиях для борьбы с танками применяются специальные осколочно-фугасные противотанковые боеприпасы (в Великобритании их называют HESH). Идея состоит в том, что при ударе о броню пластиковая взрывчатка сначала прилипает к поверхности и лишь затем детонирует. Ударная волна взрыва передается на внутреннюю поверхность брони, из которой вылетают мелкие осколки и поражают экипаж.

Управляемые противотанковые снаряды не развивают высокой скорости, достаточной для поражения танка кинетической энергией. В них используются, как правило, кумулятивные головные части. Благодаря наличию так называемой кумулятивной воронки тепловая энергия взрыва направляется тонкой струей и прожигает броню. Впрочем, такие боеприпасы не очень эффективны для борьбы с танками, имеющими многослойное бронирование. В танковых пушках также используются такие боеприпасы, однако в основном для борьбы с легкобронированными целями.

Системы управления огнем Поражать цель первым выстрелом

Производя выстрел, танк неизбежно обнаруживает себя, поэтому главной задачей системы управления огнем является максимально увеличить возможность первым же снарядом уничтожить или по крайней мере вывести из строя танк противника до того, как он откроет ответный огонь.

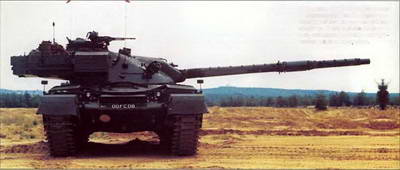

Эффективность боевого применения и выживаемость танков времен «холодной войны», как этот английский «Чифтен», во многом зависела от того, кто сможет поразить танк противника первым выстрелом.

На протяжении многих лет наведение танкового орудия производилось вручную, при этом задачей наводчика было совместить линию прицеливания с силуэтом цели, которую он наблюдал визуально или в телескопический оптический прицел. Это была непростая задача, и даже с опытным наводчиком требовалось выпустить несколько снарядов для того, чтобы поразить цель, находящуюся на сравнительно небольшом удалении (до 1000 м). При такой системе наведения невозможно было учесть влияние таких важнейших факторов, как скорость и направление ветра, скорость полета снаряда, температура окружающего воздуха и другие. Между тем такие факторы оказывают самое непосредственное воздействие на точность стрельбы. Первоначально на оптику прицельных приспособлений наносили специальную сетку, позволяющую более точно определить дальность до цели и установить соответствующий угол возвышения орудия. Такие вычисления были весьма приблизительными и требовали

хорошей специальной подготовки и большой практики. Многие танкисты ряда арабских армий Ближнего Востока так и не сумели их освоить. В 1950-х годах в Великобритании для более точного определения дальности до цели внедрили концепцию пристрелочного пулемета. На танки «Центурион» стали устанавливать спаренные со 105-мм пушкой пулеметы калибра 12,7 мм, а позднее эту идею воплотили и на танках «Чифтен», вооруженных 120-мм пушкой. Использование спаренного пулемета позволяло экономить снаряды и достаточно точно определять дальность, однако максимальная эффективная дальность стрельбы из таких пулеметов не превышала 1830 м, в то время как дальность эффективного огня из танковой пушки составляла 2060 м. В дальнейшем на смену пристрелочному пулемету в Великобритании пришел лазерный дальномер компании «Барр энд Стронг», который позволял определить расстояние до цели на всех дальностях стрельбы с погрешностью не более 5 м.

Наведение на цель

В ходе танкового боя командир танка, выбрав цель, дает соответствующую команду наводчику, который должен совместить перекрестие прицела орудия с указанным объектом, используя при этом данные лазерного дальномера (А). Процесс вычисления траектории полета снаряда продолжается в СУО непрерывно (Б). Компьютер автоматически вводит поправки на ветер, температуру, скорость движения цели и выводит эту информацию на прицел (В). Наводчику остается совместить линию прицеливания с меткой компьютера и произвести выстрел (Д).

В течение 10 секунд после обнаружения цели (справа) наводчик или командир танка, используя IFCS, должны навести орудие, зарядить его требуемым типом снаряда и произвести выстрел.

Танки и другая современная бронетехника представляют собой мощные боевые системы, но одновременно являются и приоритетными целями для противника. Несмотря на крепкую броню, лучшей защитой танка является наступление – обнаружить и поразить противника до того, как он откроет стрельбу. Важность системы управления огнем особенно важна в гористой местности. На фото швейцарский танк Pz 68 (сзади) на учениях.

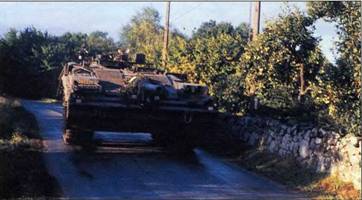

Шведский танк Strv 103 выполнен по безбашенной схеме. Это позволило существенно снизить его высоту и заметность. Наведение орудия производится за счет изменения положения корпуса при помощи гидропневматической подвески, при этом роль наводчика выполняет механик-водитель.

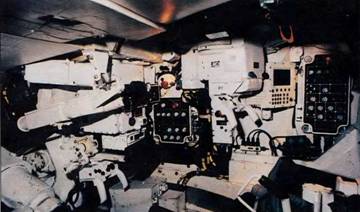

Внизу. Рабочие места командира и наводчика танка «Челленджер-2». 120-мм пушка L30 стабилизирована в двух плоскостях, угол возвышения составляет 30 градусов.

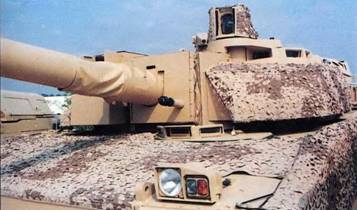

Вверху. У командира французского танка «Леклерк» имеется комбинированный прицел SAGEM с тепловизором, который позволяет вести наблюдение и наведение в пассивном режиме.

Системы управления огнем

В современных основных боевых танках (ОБТ) применяются различные системы управления огнем (СУО), поэтому из экономии места остановимся только на двух – британской и бельгийской. Все британские танки «Челленджер» оснащены усовершенствованной СУО типа IFCS, которая позволяет с высокой вероятностью поражать первым выстрелом неподвижные объекты на дальностях до 3000 м и подвижные – на расстоянии до 2000 м. В состав этой СУО входит цифровой компьютер 12-12Р фирмы «Маркони», который в автоматическом режиме собирает и обрабатывает информацию с различных датчиков (направление ветра, его скорость, температура заряда, износ ствола, тип боеприпаса и др.). Компьютер производит все баллистические вычисления, и пушка автоматически наводится на цель по горизонтали и вертикали, остается лишь произвести выстрел.

В танке «Челленджер» органы управления заряжанием 120-мм орудия и спуска дублированы: эти операции могут производить как командир, так и наводчик. Танки «Челленджер» были поставлены в сухопутные войска Иордании под обозначением «Халид». Когда систему IFCS в порядке эксперимента установили на устаревшем танке «Чифтен», его экипаж поразил девять мишеней на дальности от 1600 до 200 м в секторе 110° всего за 53 секунды. Бельгийская СУО SABCA устанавливалась на танки «Леопард-1», которые поставлялись на вооружение в сухопутные войска Бельгии, Австралии и Канады. В состав этой системы входят лазерный дальномер, семь датчиков, аналоговый компьютер и оптический прицел. Датчики измеряют температуру окружающей среды, атмосферное давление, температуру заряда, износ ствола, скорость ветра, угол наклона цапф. Компьютер определяет угол азимута и выдает информацию наводчику на прицел с меткой цели. Задача наводчика сводится к совмещению перекрестия прицела с меткой.

Подготовка экипажа

Появление современных систем управления огнем наряду с системой стабилизации танковой пушки в двух плоскостях значительно облегчило экипажу танка выполнение главной задачи – уничтожать цель первым выстрелом. Однако на практике это может быть достигнуто лишь тогда, когда экипаж хорошо подготовлен к использованию этой техники, а сама она находится в исправном состоянии. В настоящее время многие компании – производители СУО предлагают танковые тренажеры, которые позволяют совершенствовать навыки членов экипажа без расхода дорогостоящих боеприпасов и износа ствола пушки.
