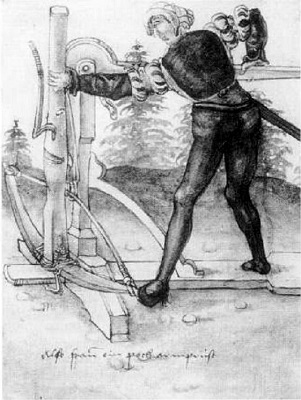

^{Рис. 10. Натяжение двухфутового арбалета при помощи «оспье». Biblioteka Jagiellonska, Краков.}

Добавим, что конструктивной особенностью большинства европейских арбалетов является изготовление механизма натяжения в виде отдельного съёмного блока.

Прежде, чем рассмотреть характеристики основных типов арбалетов, в двух словах обрисуем теорию их механики и баллистики. Потенциальная энергия арбалета в очень грубом приближении равна половине произведения усилия натяжения на длину хода тетивы. Таким образом, мощность арбалета можно повышать двумя путями: или делая более мощным механизм натяжения, или оттягивая тетиву на большее расстояние. Первый путь значительно снижает скорострельность, уменьшает надежность, увеличивает вес и стоимость оружия. Второй возможен только за счёт увеличения длины дуги (принимая, что она выполнена из того же самого материала) и общей ширины оружия. Поскольку габариты ручного оружия жестко ограничены, основным в средневековой Западной Европе оказался первый путь.

31–33 % потенциальной энергии арбалета переходит в кинетическую энергию снаряда. В свою очередь, Т= ½ mV², где m – масса снаряда, а V – его скорость. То есть кинетическую энергию можно расходовать либо на увеличение массы снаряда (и его убойной силы), либо на увеличение его скорости (и зависящей от нее дальности полёта).

Сопротивление воздуха только в незначительной степени влияет на дальность стрельбы из арбалета. У самого легкого 70-г болта аэродинамическая потеря энергии составляет всего 10 % через 100 м, у более тяжелых снарядов этот процент быстро снижается, поскольку с увеличением размеров масса и энергия растут в кубе, а поперечное сечение болта – только в квадрате. Основным фактором, препятствующим увеличению дальнобойности, является земное притяжение.

Настильной считается стрельба под углом до 20°, навесной – от 20° до 45°. Максимальная дальность полёта арбалетного болта достигается при стрельбе под 45°. В этом случае снаряд поднимается на высоту в несколько десятков метров в средней точке траектории и малейшая ошибка в угле возвышения приводит к промаху в несколько метров (см. прил. 2). На практике без точных оптических приборов и механических вычислителей прицельная стрельба на максимальную дальность невозможна. Какой-то шанс попасть есть только при стрельбе по обширной плотной толпе. Поэтому максимальную дальность следует отличать от прицельной, которая ведется под углом не более 15°. Важно отметить, что при стрельбе вверх и дальность полёта, и убойная сила болта значительно уменьшаются, при стрельбе с возвышения (например, со стены) – возрастают. Наконец, существует дальность прямого выстрела с возвышением до 5°, когда стрельба может вестись «навскидку».

При начальной скорости болта 50 м/с дальность прямого выстрела составит ок. 45 м, прицельного – 125–130 м с уровня земли и ок. 180 м с 20-м стены, максимальная дальность – ок. 240 м. При начальной скорости 60 м/с соответствующие дальности составят 65, 180, 235 и 335 м. Любопытно, что средневековая мера длины arbalestée («дальность выстрела из арбалета») равнялась 240 м. На практике прицельная стрельба велась примерно с 80 м.

Используя более лёгкие снаряды с повышенной скоростью полёта можно достичь значительно большей дальности стрельбы из того же самого арбалета – максимальная дальность может составить 400 м и более. Однако не следует думать, что пропорционально вырастет и реальная (не расчётная) прицельная дальность. Отсутствие прицела и грубость конструкции в принципе не позволяют вести меткую настильную стрельбу из механических метательных устройств на дистанцию более 100–150 м. Исключением является только стрельба из тяжелых станковых стреломётов в одном заранее пристрелянном направлении – тут эффективная дальнобойность по одиночной цели, вошедшей в зону поражения, может достигать 300 м. Поэтому увеличение баллистической дальности стрельбы сверх определенного предела становится бессмысленным, ведь реальный боевой арбалет имел целью практические задачи, а не установление рекордов. Как полагает Ж. Лебель, средневековые арбалетчики опытным путем установили оптимальный баланс между весом снаряда и его скоростью, когда последняя фиксируется на уровне 50–60 м/с.

Здесь нужно отметить, что выгоднее повышать убойную силу снаряда за счёт увеличения его веса, а не скорости. Легкий 70-г болт при стрельбе на 300-м дистанцию теряет до половины энергии из-за аэродинамического сопротивления воздуха и, вдобавок, легко сносится ветром. Напротив, тяжелый болт в несколько сотен граммов почти не меняет убойную силу на всей дистанции полёта и значительнее устойчивее, а значит, точнее. Кстати, 300-м дистанция преодолевается примерно за 9 сек (фактически болт преодолевает значительно большее расстояние, ведь он летит по дуге).

Современные исследователи обращают внимание на устойчивость и единообразие средневековой классификации арбалетов, на тот факт, что механизмы натяжения и болты производились отдельно и независимо от производства самих арбалетов. Это подразумевает рано сложившуюся стандартизацию арбалетов по типоразмерам, сохранявшуюся до конца Средних Веков. Существенные изменения происходили только в способе натяжения с разделительной чертой где-то во второй половине XIV века. До этого времени легкие арбалеты натягивались при помощи поясного крюка и стремени, двухфутовые крепостные и корабельные – преимущественно при помощи «оспье», а большие станковые – при помощи простого ворота. Появление пластинчатых лат в середине XIV столетия потребовало значительно увеличить убойную силу арбалетов, особенно легких, и их стали снабжать механизмами натяжения: воротами и кранекинами.

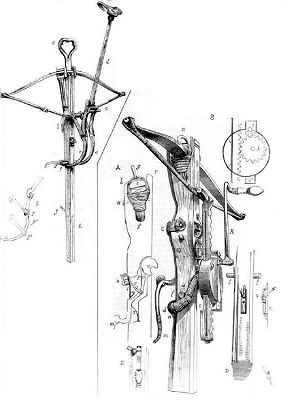

^{Рис. 11. Арбалеты с «козьей ногой» и кранекином. Такие арбалеты были характерны для XV века. Рисунки Эжена Виолле-ле-Дюка (сер. XIX в.)}

Итак, однофутовый, или легкий ручной арбалет приспособлен для стрельбы болтами длиной 32 см и весом 70–80 г. Длина его ложа составляет 80–90 см, размах лука – 70–90 см. Его вес составляет 4–5 кг (в том числе 72-см стальной лук весит 3 кг, 90-см композитный лук – 2 кг) плюс 3–4 кг на устройство натяжения. При использовании крюка и стремени или «оспье» скорострельность составляет до 4 выстр./мин, с воротом или кранекином – до 2 выстр/мин. Обычная сила натяжения ворота или кранекина составляет около 400 кг. Потенциальная энергия при таком натяжении и длине хода тетивы ок. 17 см – около 400 дж, кинетическая энергия болта – 125–130 дж. Источники начала XV века утверждают, что ручной арбалет с кранекином пробивал рыцарские латы за 50 шагов (30–35 м). По современным оценкам, для пробития 2-мм рыцарского нагрудника при попадании под прямым углом необходима энергия снаряда ок. 90 дж. Есть также любопытные данные об английском длинном луке – его «игольчатая» (bodkin-headed) стрела на скорости 35 м/с пробивает 1,5-мм стальную броню за 150–200 м. Вероятно, арбалет с крюком и стременем имел сходные характеристики.

Естественно, это средние величины. Например, тяжелый ручной арбалет, изготовленный в Женеве в XV веке, реставрированный и испытанный Ральфом Пейн-Галлвеем в 1903 г., имел вес более 8 кг (с отсоединенным механизмом натяжения), стальной лук длиной 96 см, толщиной 2,5 см и шириной 6 см в центральной части, длину хода тетивы 17,5 см. Натягивался он малогабаритным воротом, создающим усилие 550 кг (причем с ним можно было легко справиться одной рукой). На испытаниях он посылал болты весом 85 г на 405–410 м, что предполагает скорость полёта более 65 м/с. Фактически это промежуточное оружие между 1– и 2-футовыми стандартами. Пейн-Галлвей отмечал, что с рук из этого арбалета мог стрелять только очень сильный физически человек, очевидно, он предназначался прежде всего для стрельбы с парапета или легкой треноги. Отметим также, что 85-г болты явно облегчены для подобного оружия, нормальная 300-м максимальная дальность достигалась бы при болтах весом ок. 150 г.

Подобные размеры имеет и сохранившийся «стенной арбалет» (Wallarmbrust) XV века из Kunsthistorisches Museum в Вене. Его покрытый пергаментом композитный лук имеет размах 95,5 см, ложе имеет длину 110 см, вес 8,6 кг.

Легкий арбалет – наиболее массовое, универсальное оружие как для полевой, так для крепостной и морской войны.

Двухфутовый арбалет приспособлен для стрельбы болтами длиной 64 см, диаметром 2 см и весом 260–270 г. Длина его ложа составляет ок. 1,5 м, размах лука – около 120 см. Его вес составляет 13–15 кг (без станка) плюс 3–4 кг на устройство натяжения. При использовании «оспье» скорострельность составляет до 4 выстр./мин, с воротом или кранекином – 1–2 выстр/мин. Средняя сила натяжения составляет предположительно 800 кг. Потенциальная энергия при длине хода тетивы 27 см – около 1000 дж, кинетическая энергия болта – 300–350 дж. Такой арбалет можно назвать «переносным», он малопригоден для войны в поле, разве что при обороне лагеря из повозок или при осаде укреплений.

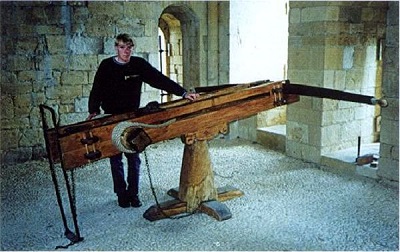

^{Рис. 12. Реконструкция большого арбалета с воротом из замка Тиффож, Франция.}

«Большой арбалет» приспособлен для стрельбы болтами длиной 50–80 см, диаметром 3–4 см и весом около 500 г. Это наиболее разнообразная по размерам и устройству категория, поскольку «большие арбалеты» представляли собой штучную работу. Длина в среднем составляет 2–2,5 м, размах лука – 160–200 см, судя по сохранившимся описаниям и образцам (1,82 м для известного арбалета из Кведлинбурга, 1,62 м для арбалета из Ингольштадта, 1,87 м для арбалета из Бреслау/Вроцлава, 1,9 и 2 м для арбалетов из Музея Армии в Париже; известен папский заказ 1349 г. на 19 арбалетов с дугой длиной 5 футов, т. е. 1,6 м). Могли существовать и значительно более крупные экземпляры. Вес со станком и устройством натяжения составляет 50–80 кг (из них около половины приходится на лук), скорострельность может быть оценена как 1–2 выстр/мин. Следует отметить, что станковый арбалет может быть более скорострельным, чем ручной с таким же механизмом натяжения, поскольку этот механизм не нужно присоединять-отсоединять в процессе стрельбы и он может иметь больший размер ручек, то есть натяжение может производиться с меньшим усилием. Средняя сила натяжения – предположительно 1300 кг (именно столько нужно, чтобы обеспечить необходимые баллистические характеристики снаряду «большого арбалета»). Потенциальная энергия при длине хода тетивы 46 см – около 2000 дж, кинетическая энергия болта – 600–650 дж. На дальности в 300 м он способен пробить 2–3 человек в легких доспехах, стоящих друг за другом (если верить утверждениям хроник). Известна реальная дальнобойность арбалета из Кведлинбурга (построен в 1336 г. для замка Гресбург, Германия) – 360 м. Применяется со станка, иногда с колесиками для перекатывания между бойницами одной башни, для обстрела наиболее важных участков на подступах к крепостям, а также на кораблях. Как исключение, может использоваться с колёсного лафета в полевой войне.

С тактической точки зрения арбалет – устройство для настильной прицельной противопехотной стрельбы. Навесом на максимальную дальность из него можно вести только беспокоящую стрельбу. Низкая скорострельность, а также редкое размещение арбалетчиков по фронту не позволяют достичь такой плотности обстрела, которая могла бы уверенно подавить противника и предотвратить его сближение на дистанцию рукопашного боя. Поэтому в полевом бою арбалетчики не способны играть столь же решающей роли, как стрелки из длинного английского лука (в боевых условиях в 4 раза более скорострельного по сравнению с арбалетом с крюком и стременем и в 6–7 раз по сравнению с арбалетом с воротом). Необходимость длительной «зарядки» принуждает арбалетчиков прикрываться большими тяжелыми «павезами». Павеза – щит из легкого дерева, обшитый кожей, пропитанной водонепроницаемым клеем (высота 1–1,5 м, редко до 2 м, ширина 40–70 см), иногда с подпорками, чтобы стоять на земле без посторонней помощи, известен с XIII века (впервые появился в итальянском городе Павии, откуда и название). В то же время при стрельбе из-за укрытий, крепостных стен или корабельных фальшбортов арбалет, особенно тяжелый, превосходит обычный лук – он мощнее и точнее. Возможность держать арбалет длительное время в натянутом, то есть боеготовом состоянии позволяет своевременно стрелять по кратковременно появляющимся целям – например, в амбразуре или между зубцами башни. Напротив, выжидать мишень с постоянно натянутым луком невозможно – расходуется слишком много физических сил. Эта же особенность делает арбалет и предпочтительным охотничьим оружием.

Известное значение арбалеты могут иметь также для поджога деревянных укреплений, зданий, машин, кораблей, хотя и не такое большое, как требюше, поскольку арбалетный болт способен нести только ограниченное количество зажигательного вещества (обычно просмоленной пакли).

О соотношении различных видов оружия при обороне крепостей говорит сохранившаяся инвентаризация южнофранцузского замка Биуль, проведенная по приказу его владельца, Юга де Кардияка (Huges de Cardillac): в 1347 г. в нем было 2 спрингалда, 5 «арбалетов с воротом», 5 двухфутовых арбалетов и 26 однофутовых арбалетов «со стременем». Использовались также 22 единицы огнестрельного оружия. Интересно строилась оборона ворот: «На первом этаже два человека стреляют из пушек и бросают большие камни; на втором этаже два человека стреляют из двухфутового арбалета, затем, на стене, два арбалетчика плюс два человека, чтобы бросать камни первого размера». Может показаться странным такое сочетание арбалетов с примитивным метанием камней, но не стоит забывать, что арбалетчики не способны поражать противника в «мертвой зоне» непосредственно под стенами.

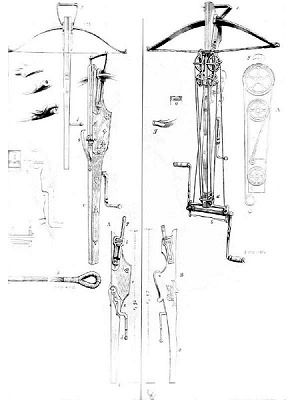

^{Рис. 13. Арбалет с полиспастным воротом и промежуточными блоками, характерный для XV века. Рисунок Эжена Виолле-ле-Дюка (сер. XIX в.)}

В заключение отметим, что стреляющие камнями аркбаллисты из русских летописных миниатюр XVI века (24 миниатюры Лицевого свода) носят явно фантазийный характер. Из реально существовавших больших арбалетов с размахом лука до 2 м невозможно эффективно метать снаряды более 1–2 кг весом; каменное ядро такого размера не могло бы серьезно повредить даже деревянный частокол, не говоря уже о капитальных стенах. Теоретически могут быть изготовлены значительно более крупные аркбаллисты-камнемёты, но их эффективность настолько уступала бы аналогичным по предназначению требюше, что практическую реализацию таких устройств можно отбросить как противоречащую здравому смыслу. Заметим, что сохранившиеся более-менее современные (XIII–XV веков) восточные иллюстрации показывают основным осадным оружием монголов именно требюше.

Ради интереса можно рассмотреть предполагаемые характеристики такого сверхбольшого самострела-камнемета. Метание 20-кг камня со скоростью 50 м/с (минимум, начиная с которого можно говорить о стенобитном использовании оружия) предполагает кинетическую энергию 25000 дж. При КПД арбалета в 30 % потенциальная энергия должна быть порядка 80 000 дж. Если принять длину хода тетивы равной 1 м (что соответствует длине лука примерно в 4 м), должна обеспечиваться сила натяжения минимум 5000 кг. Ворот позднесредневекового ручного арбалета обычно имеет передаточное число 40; в данном случае может задействоваться не портативный, а более крупный ворот с большим размахом рукояток, поэтому передаточное число можно увеличить до 80. Получится, что подобный самострел может быть взведен с усилием на рукоятках в 60 кг. Пожалуй, два человека, вращая рукоятки с двух сторон ворота, с этим справятся. Однако такой арбалет невозможно изготовить в полевых условиях, сложно перевозить, обслуживать, и его производительность будет намного ниже, чем у гибридного требюше сравнимой мощности. Существование таких сверхбольших тенсионных машин могло быть оправдано только в обществе, незнакомом с более эффективной гравитационной технологией. Но Китай и мусульманский мир (источники осадных технологий для монголо-татар) к их числу не принадлежали.

^{Рис. 14. «Скорпион», одноплечевая тенсионная машина. Рисунок Эжена Виолле-ле-Дюка (архитектор и историк XIX в.).}

3.2. Одноплечевые тенсионные машины

Одноплечевые тенсионные машины могут применяться только в станковом варианте и, по существу, тактически взаимозаменяемы со станковыми арбалетами. Оценить их эффективность крайне сложно из-за отсутствия должных исследований. Как кажется, работоспособную модель такой машины создал только англичанин Пейн-Галлвей (называвший её «спрингалдом»). Она имела ясеневый метательный рычаг высотой 1,5 м, шириной 7,5 см и толщиной 5 см. 85-г арбалетный болт метался на 145 м. По мнению Пейн-Галлвея, такое устройство вполне работоспособно, но уступает арбалету. Единственным достоинством, в какой-то степени компенсирующим вес и громоздкость, является вертикальное расположение метательного рычага, поэтому по фронту одноплечевая машина занимает меньше места, чем арбалет. Это может быть существенным при размещении на кораблях или у крепостных ворот. Тем не менее, редкость изображений таких машин и упоминаний о них едва ли случайна. Вероятно, одноплечевые тенсионные спрингалды использовались только там и тогда, когда технологический уровень не позволял использовать для тех же целей торсионные спрингалды.

В латинских текстах подобные устройства иногда назывались "maleolli" (согласно Б. Ратгену).

Рисунок Варфоломея Зейтблома (р. 1455–60 – ум. ок. 1520 г.) из немецкого города Нёрдлинген содержит еще одну оригинальную разновидность машины такого типа, называемую «эйнарм» и приводимую в действие пружинами из стальных пластин. Своего рода тенсионный онагр. Однако эффективность и реализуемость такой машины очень сомнительна. Вероятно, это не более чем одна из позднесредневековых фантазий. Такое оружие не могло быть создано ранее XV века, но по сравнению с пороховыми пушками оно очевидно неконкурентоспособно.

^{Рис. 15. Эйнарм (конец XV века), рисунок Зейтблома.}

3.3. Торсионный спрингалд

Это единственная торсионная машина европейского Средневековья, о существовании которой можно говорить с высокой степенью уверенности. Вполне оригинальная по дизайну, она, тем не менее, представляла собой попытку воспроизвести, в меру способностей, античные образцы. Цель ее создателей очевидна – изобрести машину такого же предназначения, как большие станковые арбалеты, но более мощную при тех же размерах. По конструкции спрингалд вполне совпадает с тяжелым арбалетом, только вместо одной композитной или стальной дуги в нём задействованы два закрученных толстых каната из конского волоса с вставленными в них деревянными плечами. Подробное описание торсионного спрингалда, изученного и реконструированного Жаном Лебелем, можно найти на по ссылке http://xlegio.ru/throwing-machines/middle-ages/torsion-springald/

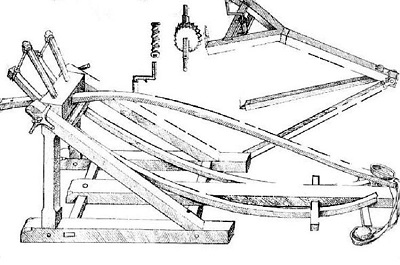

^{Рис. 16. Торсионный спрингалд. Рисунок Роберто Вальтурио, ок. 1455 г. Bibliotheque municipale, Кольмар.}

Прямоугольная деревянная (из бука, вяза или дуба) рама спрингалда имеет длину 2 м, ширину 1,5 м и высоту 1,5 м, при раздвинутых в стороны плечах и выдвинутом назад винтовом вороте длина и ширина могут достигать 4 и 3 м соответственно. Вес спрингалда составляет около 150 кг, включая металлический винтовой ворот весом 30 кг и затвор-«орех» весом 4,5 кг. Впрочем, Д. Никол предполагает, что затвор спрингалда мог состоять из двух крюков-aspes (упоминаемых в архивах авиньонских пап от 1348 г.), на манер античной "клешни», под которыми Ж. Лебель понимает часть устройства натяжения. Свою точку зрения Д. Никол обосновывает тем фактом, что надёжные железные «орехи» в Европе научились отливать только в середине XIV века, а более ранние бронзовые или костяные «орехи» могли не выдержать давления тетивы спрингалда, куда более мощного, чем арбалеты. Однако это чисто умозрительное предположение. Столь же лишено надежных оснований и его предположение, что sonifer («громоносец») Конрада Киезера обозначал затворно-спусковое устройство спрингалда, а не всю машину в целом.

Винтовой ворот создаёт усилие натяжения 1800 кг и, при длине хода тетивы 138 см, обеспечивает потенциальную энергию ок. 5750 дж. Снарядами служат дротики длиной 70–80 см, диаметром 4–5 см и весом около 1,4 кг. При скорости полета 50 м/с прицельная дальность стрельбы составляет 130 м с уровня земли и 180 м с 20-м башни. Обладая кинетической энергией ок. 1800 дж (и 2100 дж при стрельбе с 20-м возвышения), такой дротик мог пробить любые латы при попадании под любым углом, или 4–5 человек подряд в легких доспехах (если верить хроникам, повествующим об использовании спрингалда в сражении при Мон-ан-Певеле в 1304 г.), или опрокинуть осадной щит. В то же время скорострельность спрингалда составляла всего 1 выстр. в 2 мин, что позволяло использовать его только из укрытия. Обслуживали его обычно 2 человека.

Единственным историческим сообщением о дальнобойности спрингалда является фрагмент из "Bellifortis" Конрада Киезера (ок. 1400 г.), где названа дальность в четверть римской мили, т. е. 369 м. Однако Ж. Лебель считает это явным преувеличением.

Спрингалды, как и средневековые баллисты, могли размещаться на rotae fustae, как на tenendum ingenia, то есть на деревянных колесах, используемых в качестве поворотного станка, согласно записи 1293 г. из Каркасона.

Размещались спрингалды прежде всего на привратных и предмостовых башнях и имели своей целью контролировать наиболее ответственные, обычно заранее пристрелянные узкие направления – вдоль мостов и перед воротами. 1–2 таких устройства могли устанавливаться на крупных боевых кораблях, хотя, как кажется, скорее ради престижа, чем из-за большой полезности. Как наиболее мощное оружие для прицельной настильной стрельбы спрингалд вызывал восхищение современников и нередко становился объектом окрашенной мистицизмом секретности и красочных преувеличений.

3.4. «Средневековый онагр»

Существование такого устройства в Средние Века находится под вопросом, причем, в отличие от торсионного спрингалда, скептицизм с течением времени не уменьшается. Ранние исследователи, вроде Э. Виолле-ле-Дюка и Р. Пейн-Галлвея, отождествляли многие средневековые упоминания «мангонелей» и «перьеров» именно с позднеримским онагром, грубым одноплечевым торсионным камнемётом. Однако среди учёных нашего времени распространена точка зрения, что торсионные онагры начали интенсивно вытесняться «тяговыми» гравитационными машинами уже со второй половины VI века и должны были окончательно исчезнуть не позднее VIII–IX веков в связи с появлением еще более эффективных гибридных требюше.

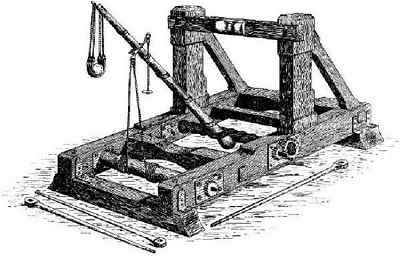

^{Рис. 17. Одноплечевая торсионная машина, «онагр». Реконструкция Ральфа Пейн-Галлвея.}

О специфических характеристиках «средневекового онагра» говорить трудно, скорее всего, они не отличались от характеристик античных машин. Для последних существует несколько работоспособных реконструкций (Пейн-Галлвей, Шрамм, Хансен), из которых наиболее крупной является реконструкция Ральфа Пейн-Галлвея, созданная примерно 100 лет назад. Его онагр весом около 2 т метал камень весом 3,6 кг на 460 м при использовании пращи и на 330 м (т. е. на 30 % меньше) в «ложечном» варианте (для сравнения, онагр Шрамма метал 2-кг камень на 300 м). Эта дальность имеет характер «спортивного рекорда», поскольку из подобного устройства прицельно попасть во что-либо на 460 м невозможно. Очевидно, что в действительности онагр предназначался для метания более тяжелых снарядов на меньшие дальности.

Путем несложных вычислений можно установить, что в «варианте с пращой» упомянутый 3,6-кг снаряд имел скорость около 71 м/с и начальную кинетическую энергию ок. 9000 дж. Если исходить из этой кинетической энергии и предположения, что стрельба ведется по идеальной баллистической траектории под 45°, более практичная максимальная дальность 240 м будет достигаться снарядом весом ок. 7,5 кг (при 50 м/с). Соответственно, 20-кг снаряд (при 30 м/с) из онагра Пейн-Галлвея будет иметь дальность ок. 85 м, снаряд весом в один античный талант (ок. 26 кг) – 70–75 м, 34-кг снаряд – ок. 50 м. Это дальности при стрельбе по цели, находящейся на той же высоте. Если онагр расположен на площадке вверху стены или башни, а цель находится внизу, можно прибавить еще несколько десятков метров дальности или несколько кг к весу снаряда.

При обороне крепости установленный на стене онагр мог метать камни весом 5–10 кг на расстояние до 250 м, хотя практическая более-менее прицельная дальность не превышала 130–150 м (по опытам Хансена). В этом случае его целями были бы крупные скопления людей, осадные щиты и не очень крупные осадные машины. Он также мог применять на дистанции до 50 м камни весом до 40 кг по таранам и осадным башням в момент их приближения к защищаемой стене.

Неотъемлемым конструктивным недостатком античного онагра является останов метательного рычага стопорной балкой. Цель его, видимо, заключается в предотвращении инерционного «раскручивания» торсиона (непосредственно для метания снаряда этот принудительный останов не нужен). Сопутствующий сильнейший удар приводит не только к значительным потерям энергии, но и к сотрясению всей конструкции. Последнее обстоятельство ведёт к частым ремонтам, снижающим производительность машины, и вынуждает заново нацеливать её после каждого выстрела. Если машина сделана недостаточно прочно или изношена, удар рычага о стопорную балку может её вовсе развалить с большим риском для обслуживающего персонала – данный факт отмечали Шрамм и Хансен. В свою очередь, требование повышенной прочности предполагает массивность конструкции, что в сочетании с тяжелым торсионом из конского волоса (предположительно ок. 150 кг у машины Пейн-Галлвея) означает высокую стоимость. Наконец, онагр, как и все торсионные машины, довольно уязвим для воздействия влажности, поэтому его применение «на открытом воздухе» оправданно только в южных, средиземноморских районах.

В заключение отметим, что существует несколько рисунков позднесредневековых «мангонелей», где конструкция одноплечевого торсионного камнемёта резко отличается от классического представления об устройстве античного онагра. У них метательный рычаг останавливается не стопорной балкой, а гибким канатом, вместо пращи используется ложка. К сожалению, недостаток реконструкций и технических исследований препятствует оценкам практической реализуемости и эффективности таких машин.

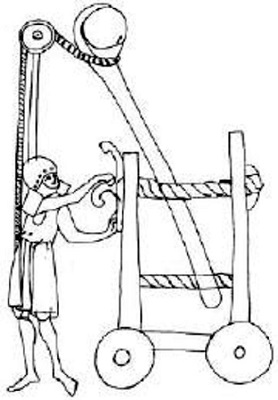

^{Рис. 18. «Средневековый онагр». Из рукописи Walter de Milemete, «De secreta secretorum», 1326 г., Christ Church, Оксфорд.}

3.5. Тяговые требюше

Тяговый требюше представляет собой гибкую балку – метательный рычаг, через ось закрепленную на вертикальной стойке. К короткому плечу рычага прикреплены тяговые веревки, к длинному – довольно короткая праща. За тяговые веревки берётся команда из нескольких человек, на праще повисает «наводчик», тяжестью своего тела слегка сгибая рычаг и придавая ему дополнительную силу; одновременно он до некоторой степени нацеливает требюше. Затем команда дружно дергает за верёвки, «наводчик» отпускает пращу с вложенным в нее камнем, праща взмывает вверх, вверху ее конец соскальзывает с зубца на конце балки-рычага, праща раскрывается и камень летит в цель.

Достоинствами тягового требюше являются чрезвычайная простота и дешевизна конструкции, возможность использовать совершенно необученный персонал, способность вести стрельбу навесом из-за укрытия и чрезвычайно высокая скорострельность. Недостатки – малая дальность и низкая точность стрельбы. Впрочем, небольшие размеры позволяют устанавливать такие машины на стенах и башнях, что увеличивает дальнобойность.

По опыту современных французских любительских реконструкций такой «перьер», обслуживаемый командой в 8–16 человек, способен метать камни весом 3–12 кг на 40–60 м с частотой 1 выстр/мин. Однако эти характеристики являются скорее нижней границей возможного. Например, установленный в английском замке Каэрфилли легкий образец при команде 6 человек запускает 1–5 кг камни с частотой 10 выстр/мин, максимальный же современный рекорд равен 1000 камней в час. Ни одна тенсионная или торсионная машина не способна достичь подобной скорострельности. Реальная дальнобойность может достигать 100 м. Для камней весом 1 кг зарегистрирована скорость 140 км/ч, или ок. 40 м/с.

Самые крупные тяговые требюше засвидетельствованы в Китае, они метали камни весом около 60 кг на 75 м усилиями команды в 250 человек.

Тяговый требюше – в первую очередь противопехотное оружие, используемое при обороне или осаде крепостей. Цель таких устройств – создать град камней, способный либо подавить идущих на штурм осаждающих, либо сбить со стен защитников. Многочисленность таких устройств и их высокая скорострельность компенсируют низкую точность стрельбы. Их можно использовать и для «контрбатарейной» борьбы.

Лёгкие тяговые требюше успешно применялись до XIV века, хотя их эффективность постепенно снижалась по мере совершенствования крепостной архитектуры, доспехов и осадной техники.

Среди торсионных машин основным конкурентом лёгкого требюше был онагр. Онагр намного сложнее в изготовлении, массивнее, имеет более низкую скорострельность, однако его дальнобойность и точность стрельбы выше.

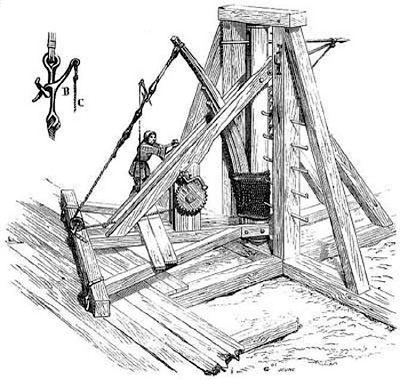

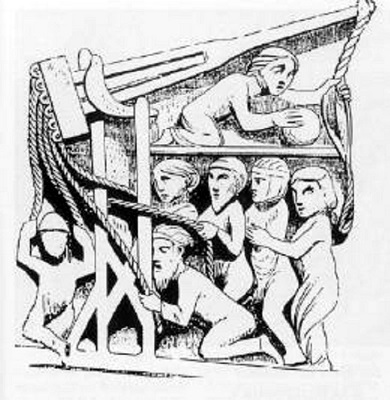

^{Рис. 19. Требюше с тяговыми веревками (бриколь). Перерисовка барельефа церкви Сен-Назер в Каркасоне, Франция (XIII век).}

3.6. Гибридные требюше

У гибридного требюше, или бриколя (этот термин появился в середине XIII века), короткое тяговое плечо метательного рычага снабжено небольшим противовесом, уравновешивающим более длинное метательное плечо. Это облегчает работу тяговой команды. Метательный рычаг сделан жёстким, что положительно сказывается на точности стрельбы.

Современные французские реконструкции метают камни весом 10–30 кг на 80 м со скорострельностью 1 выстр./мин при обслуживающем персонале из 16 человек, или 5–10 кг со скорострельностью 3–4 выстр./мин. Исторические источники упоминают и значительно более мощные машины. Известный рекорд принадлежит машине, задействованной крестоносцами в 1218 г. при осаде Дамиетты в Египте: она метала 185-кг снаряды. Сохранились сведения также о нескольких византийских машинах X–XI веков, метавших камни более 100 кг весом, византийской машине 1138 г., метавшей 50-кг снаряды минимум на 150 м, двух машинах, из которых команды крестоносцев по 100 чел. обстреливали в 1147 г. 90-кг камнями Лиссабон с дистанции 120 м и т. д.

Таким образом, гибридный требюше в несколько раз превосходил по мощности торсионные онагры. Если добавить к этому меньшую стоимость, вес, большие надёжность, долговечность, скорострельность, становится понятным мнение новейших исследователей (в частности, П. Чеведдена), убеждённых, что именно гибридный требюше после своего появления предположительно в ходе арабо-византийских войн начала VIII века окончательно вытеснил торсионные камнемёты. Его мощности уже хватало для разрушения тонких или непрочных стен. Следует учитывать, что многие античные и раннесредневековые средиземноморские укрепления состояли из двух сравнительно тонких внешних стенок из каменных блоков, между которыми засыпался бутовый камень или закладывалась «начинка» из промятой глины. При внешней массивности такие стены были уязвимы для механического разрушения.
