12.2. Корабельные шлюпки

Деревянный шестивесельный ял (рис. 12.1). Основой набора его корпуса служит дубовый брус – киль, к которому в носу крепится форштевень, в корме – ахтерштевень, изготовленные также из дуба. Для предохранения от механических ударов на киль и форштевень с наружной стороны привертывается металлическая под– кильная полоса (оковка). С внешней стороны ахтер– штевня в пазу укрепляется дубовая транцевая доска (транец), составляющая кормовое образование шлюпки. С внутренней стороны по периметру транец облицовывается дубовыми брусьями. К килю крепятся поперечные связи шлюпочного набора – шпангоуты (цельногнутые рейки из дуба или вяза). Обшивка выполняется из выдержанных сосновых досок способом «внакрой». Нижний пояс обшивки, вставленный в пазы (шпунты) киля, называется шпунтовым; верхний – ширстреком. Пояса (доски) обшивки скреплены шлюпочными четырехгранными гвоздями с оцинкованной головкой как между собой (на стыках), так и со шпангоутами. Для крепления верхних концов шпангоутов и придания шлюпке продольной прочности служит выгнутый по ее обводам дубовый привальный брус. Передние концы привального бруса крепятся к форштевню с помощью брештука; кормовые – металлическими угольниками (кницами) к транцевой доске. Поверх шпангоутов, привального бруса и верхнего пояса обшивки привертывается шурупами дубовый плоский широкий брус – планширь. Паз между планширем и ширстреком прикрыт полукруглым дубовым бруском – буртиком, установленным на шурупах и служащим для защиты борта шлюпки от механических повреждений при швартовке. На шлюпках новой постройки устанавливается второй буртик для тех же целей.

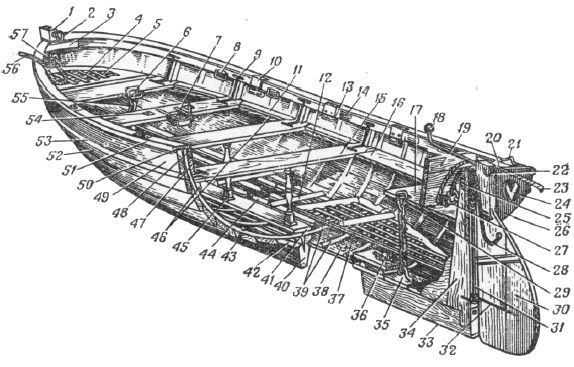

Рис. 12.1. Деревянный шестивесельный ял:

1 – форштевень; 2 – галсовый гак; 3 – брештук; 4 – отверстие для фонарной стойки; 5, 37 – решетчатые люки; 6 – стопорная планка; 7 – наметка; 8 – вант-путенс; 9 – кница; 10 – подуклю– чина; 11 – чака; 12 – упорка; 13 – степс уключины; 14 – утка; 15 – банка; 16 – продольная банка; 17 – кормовое сиденье; 18 – румпель; 19 – заспинная доска; 20 – кормовая накладка; 21 – обушек; 22 – цепочка чеки; 23, 56 – фалини; 24 – флюгарка; 25 – дубовый брус; 26 – транцевая доска; 27 – кормовой рым; 28 – сорлинь; 29 – прорезь; 30 – руль; 31 – стержень; 32 – петля для подвески руля; 33 – килевая полоса (оковка); 34 – ахтерштевень; 35, 55 – цепные подъемы; 36 – прижимная чека; 38 – пробка; 39 – шпангоуты; 40 – киль; 41 – кильсон; 42 – шпунтовый пояс; 43 – четырехгранный гвоздь; 44 – рыбина; 45 – съемная стойка (пиллерс); 46 – подлегарс; 47 – заполнитель (сак-подушка); 48 – привальный брус; 49 – ширстрек; 50 – планширь; 51 – буртик; 52 – обшивка; 53 – второй буртик; 54 – гнездо для нагеля; 57 – носовой рым

С внутренней стороны шлюпки выше ватерлинии по обоим бортам крепятся продольные сосновые или дубовые брусья, называемые под-легарсами, которые придают шлюпке дополнительную продольную прочность и служат опорой для шлюпочных сидений – банок. На шестивесельном яле имеется четыре дубовые банки: носовая, баковая, средняя и загребная. Наиболее прочная, баковая банка оборудуется приспособлением для крепления мачты – наметкой и гнездами для нагелей. Банки крепятся с помощью металлических книц и заполнителей («сак-подушек») к привальному брусу и раскрепляются в продольном направлении плоскими дубовыми брусками – чаками. Чтобы банки не прогибались под тяжестью гребцов, под ними в середине устанавливаются съемные стойки – пиллерсы.

В корме шлюпки расположено дубовое кормовое сиденье с продольными банками. В носу шлюпки на подлегарсы уложен съемный носовой решетчатый люк, сделанный из дубовых реек, с отверстием для установки фонарной стойки или штока гоночного номера. В средней части шлюпки поверх шпангоутов на киль укладывается съемная доска – кильсон. Он предназначен для рассредоточения нагрузки от мачты и сидящих на банках людей на киль и шпангоуты. На кильсоне установлены башмак для мачты – степс (рис. 12.2) и башмаки со стопорными планками для крепления съемных стоек. Кильсон крепится к килю с помощью клинообразных прижимных чек с цепочкой или болтами. На днище внутри шлюпки поверх шпангоутов укладываются рыбины – съемные щиты, выполненные из дубовых досок. Их назначение – рассредоточить нагрузку и предохранить шпангоуты и днище от механических повреждений. К рыбинам крепятся поперечные дубовые бруски – упорки, предназначенные для упора ног гребцов.

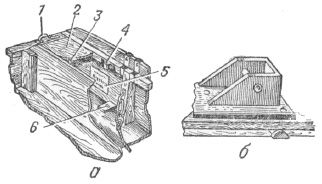

Рис. 12.2. Транцевая доска (а) и степс (б):

1 – обушек; 2 – кормовая накладка; 3 – стойка; 4 – обойма для флагштока; 5 – латунная пластина; 6 – башмак для флагштока

В районе кормового сиденья уложен дубовый кормовой решетчатый люк для удобства входа в шлюпку и выхода из нее. Впереди транцевой доски между П-образными брусьями (гнездами) для удобства устанавливается дубовая заспинная доска. С обоих бортов у транцевой доски на уровне планширя установлены кормовые накладки (кницы), подкрепленные стойками. На внутренней стороне транцевой доски шурупами привертывается латунная пластинка с выгравированными на ней нормами пассажировместимости на различные условия плавания. Заводской номер шлюпки и год ее изготовления выгравированы на латунной пластинке, привернутой к привальному брусу в носовой части с правого борта. Для установки флагштока к транцу укрепляется обойма, а на кормовом сиденьи башмак.

В верхней части форштевня и ахтерштевня с внутренней стороны укреплены носовой и кормовой рымы для фалиней. Для подъема шлюпки на корабль и спуска на воду в носу и корме устанавливаются цепные подъемы, состоящие из обуха, прочно скрепленного болтами с килем, такелажной скобы, отрезка цепи и подъемного рыма. Подъемные рымы пропускаются на носовой банке через стопорную планку и прорезь в кормовом сиденье, чтобы шлюпка не кренилась при подъеме и спуске. При подъеме на корабль вода из шлюпки спускается через отверстие в днище, из которого должна быть вывернута пробка. Для управления шлюпкой на транцевую доску с помощью петель и стержня навешивается руль. Он приводится в действие прямым или изогнутым румпелем, который вставляется в отверстие головки руля и крепится чекой с цепочкой. Чтобы исключить потерю руля, в его перо через отверстие продевается отрезок линя – сорлинь, один конец которого заделывается кнопом; другой вяжется за кормовой путенс. Подуключины – металлические оцинкованные планки, врезанные в планширь. Они прикрывают гнезда уключин, нижние концы которых входят в степсы, установленные под привальным брусом. Галсовый гак, расположенный в верхней части форштевня, предназначен для крепления кливер-галса. Вант-путенсы – обушки, которые служат для крепления вант. Фасонные обушки установлены по бортам в корме для закладки в них фока-шкотов. Для крепления кранцев применяются ушки. Флюгарки-деревянные кружки, служащие для раскраски на них флажков особой расцветки, присваиваемых шлюпкам данного корабля (части).

Парусное вооружение на шестивесельном яле принято рейковое разрезное с одной мачтой (рис.12.3). Оно состоит из рангоута – мачты и рейки, парусов – шока и кливера, такелажа – снастей, служащих для поддержания рангоута, подъема и управления пару– сами.

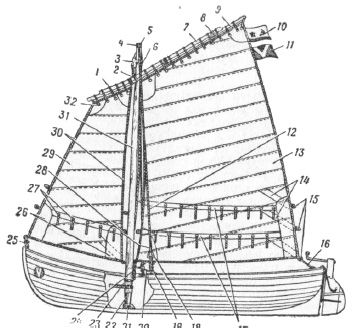

Рис. 12.3. Парусное вооружение шестивесельного яла:

1 – слаблинь; 2 – третная стропка; 3 – ракс-бугель; 4 – бугель; 5 – топ; 6 – фал; 7 – шкала; 8 – полубензель; 9 – реек; 10 – военно-морской флаг; 11 – флюгарка; 12 – вантина; 13 – фок (парус); 14 – боуты; 15 – кренгельсы; 16 – фока-шкот; 17 – риф-банты; 18 – треугольное звено; 19 – тросовый талреп; 20 – кливер-шкот; 21 – степс; 22 – оковка; 23 – бугель с галсовым гаком; 24 – фока-галс; 25 – кливер-галс; 26 – банты; 27 – риф-штерты; 28 – коуш; 29 – кливер; 30 – ликтрос; 31 – мачта; 32 – люверс

Мачта длиной 5550 мм изготовляется клееной из сосны. Нижний конец ее – шпор, устанавливаемый в степс, имеет металлическую оковку. Для крепления фока-галса на мачте имеется бугель с галсовым гаком.

Подъем парусов осуществляется с помощью ракс-бугеля и фала, проходящего через шкив, врезанный в мачту. На верхнем конце мачты – топе – крепится бугель с двумя обушками, к которым прикреплены верхние концы вант, выполненные из бельного троса окружностью 50 мм. Нижние концы вант через треугольные звенья, вплеснутые в коуши, крепятся к вант-путенсам с помощью вант-штертов, изготовленных из бельного линя окружностью 20 мм, талрепным узлом.

Реек длиной 4300 мм служит для подъема парусов и растягивания их верхней кромки – шкаторины. Он состоит из елового рейка цилиндрической формы и шкалы – желобообразной дубовой планки, связанных между собой полубензелями. На расстоянии 7з от переднего нока рейка на нем основывается третная стропка с очком для навешивания на гак ракс-бугеля. Для крепления паруса к рейку у верхней шкаторины фока и кливера пробиваются отверстия – люверсы, которые обшиваются нитками или обделываются латунными оковками. Парус к рейку крепится слаблинем, сделанным из бельного линя окружностью 25 мм. Парус по периметру окантовывается ликтросом, выделанным из бельного пенькового троса окружностью 30 мм. К ликтросу крепятся кренгельсы с коушами, которые служат для оснастки шкотов и галсов и переоснастки их при необходимости уменьшить площадь парусов с помощью взятия рифов риф-штертами. Шкоты – снасти бегучего такелажа, служащие для управления парусами. В зависимости от паруса они называются кливер– шкотами и фока-шкотами. На шестивесельном яле шкоты выделываются из бельного пенькового троса окружностью 30 мм и имеют длину: кливер-шкоты – 9 м, фока-шкоты – 15 м. Галсы – снасти стоячего такелажа, с помощью которых закрепляются галсовые (нижние передние) углы парусов. Кливер-галс и фока-галс на шестивесельном яле выделываются из бельного линя окружностью 25 мм и длиной около 1 м.

На углах парусов, а также в местах крепления кренгельсов и риф-штертов, где при действии ветра возникает наибольшее напряжение, нашиваются дополнительные куски парусины, называемые бантами, боутами и риф-бантами соответственно. К задней шкаторине фока у верхнего нок-бензельного угла пришиваются военно-морской флаг и флюгарка, а с обеих сторон на парус – гоночный номер шлюпки. Парус на шлюпке хранится в рангоутном чехле.

Снабжение шлюпок. На каждой шлюпке должно находиться определенное количество предметов снабжения (рис. 12.4). Весла изготовляются клееными из ясеня, бука или сосны. Ялы, катера и барказы снабжаются вальковыми веслами с полным или скошенным вальком. На вельботах и спасательных шлюпках применяются распашные весла без вальков. Двойки и тузики имеют парные (гребец работает двумя веслами) вальковые или безвальковые весла с укороченным веретеном. Вальковое весло состоит из рукоятки а, валька б, веретена г с кожей в и лопасти д с оковкой е. Весел на шлюпке должно быть по числу гребцов и два запасных.

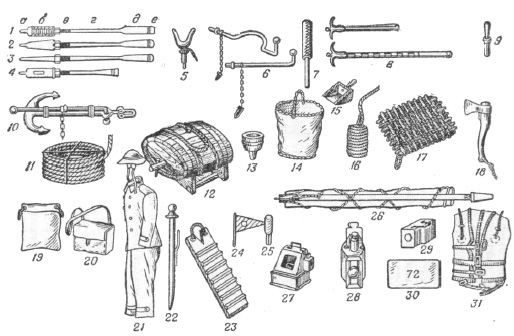

Рис. 12.4. Предметы снабжения шлюпки: 1 – весло с полным вальком; 2 – весло со скошенным вальком; 3 – распашное весло; 4 – вальковое весло для тузика; 5 – уключина; 6 – румпели; 7 – кормовой флаг в чехле; 8 – отпорные крюки; 9 – нагель; 10 – дрек; 11 – дректов; 12 – анкерок; 13 – воронка; 14 – ведро парусиновое; 15 – лейка; 16 – кранец; 17 – мат; 18 – топор; 19– киса; 20 – Шлюпочная сигнальная книга; 21 – дождевое платье; 22 – фонарная стойка; 23 – сходня; 24 – ответный вымпел; 25 – семафорные флажки; 26 – парусное вооружение в чехле; 27 – шлюпочный компас; 28 – трехцветный фонарь; 29 – аккумуляторный фонарь; 30 – гоночный номер; 31 – спасательный жилет

Уключины делаются металлическими и служат для передачи усилий от весел на корпус шлюпки. Они подвязываются штертами к шпангоутам.

На шестивесельном яле должно быть два металлических оцинкованных румпеля: прямой – для управления рулем под парусом; изогнутый – для управления рулем при движении на веслах. Изогнутый румпель во время перекладки руля не задевает за флагшток. Кормовой флаг – на флагштоке в чехле.

Фалини – концы пенькового троса, служащие для швартовки и буксировки шлюпки. Носовой фалинь делается длиной 12 м и окружностью 50 мм: кормовой – длиной 9 м и окружностью 45 мм.

Отпорные крюки служат для подтягивания или отталкивания шлюпки. Они состоят из металлического крюка, надетого на круглый деревянный шток (длиной 2,5 и 1,5 м) С клотом на другом конце. Шток длинного крюка маркируется как футшток.

Нагели предназначаются для крепления наметки и фала. Оба они находятся в гнездах наметки и банки. На шестивесельном яле должно быть не менее двух нагелей и один запасной.

Дрек – шлюпочный адмиралтейский якорь со складным штоком весом 20 кг. На шестивесельном яле он весит 10 кг. Дректов – якорный канат. Он делается из пенькового смоленого троса длиной 60 м и окружностью 50 мм.

Анкерки – деревянные остропленные бочонки емкостью 25 л; служат для хранения пресной воды (1 анкерок на 4 человека). При движении под парусом они повышают остойчивость шлюпки и могут использоваться как спасательное средство.

Кроме перечисленного выше, в шестивесельном яле должны находиться: воронка для заполнения анкерков, ведро парусиновое, две лейки, четыре кранца, два шпигованных мата, топор плотничный со штертом, киса для шлюпочного имущества с ремонтно-починочным материалом (такелажным ножом, свайкой, парусной иглой, запасными шкотами, уключиной, нагелем), Шлюпочная сигнальная книга в чехле, комплекты дождевого платья и спасательные жилеты по числу команды, фонарная стойка с кронштейном для трехцветного фонаря, ответный вымпел и семафорные флажки в общем чехле, парусное вооружение в чехле и чехол на шлюпку.

По мере надобности в шлюпку доставляются: шлюпочный компас, трехцветный фонарь, белый аккумуляторный фонарь, гоночный номер, карта или схема района плавания, продукты, радиостанция и другие предметы.

Новые типы шлюпок. Ш п о н о в ы е я л ы конструкции Н. А. Макарова (ЯЛШ-6, ЯЛШ-4, ЯЛШ-2) изготовляются из древесного шпона – фанеры, уложенной перекрещивающимися слоями, на водостойком фенольно-формальдегидном клею. В наборе корпуса этих ялов широко применены клееные бруски и детали, что позволило отказаться от дорогостоящих пород дерева (дуб, ясень). Шпон обладает хорошей гибкостью, выдерживает большие ударные нагрузки, не боится воздействия морской воды и не воспламеняется. Шпоновые ялы весят на 10–30% меньше обычных деревянных.

П л а с т м а с с о в ы й ял ЯЛП-6 – бесшпангоутная шлюпка, выполненная из стеклопластика (смолы ПН-1 и стеклоткани). Поперечная прочность обеспечивается флорами, которые устанавливаются под бортовыми сиденьями, расположенными по всей длине шлюпки. Флоры образуют также внутренние объемы – плавучести, заполненные пластиком ТПК-Н.

Я л из л е г к о г о с п л а в а ЯЛА-6 конструктивно выполнен аналогично ЯЛП-6, но из алюминиево-марганцевого сплава АМГ-5В. Весла, румпели, мачта и реек для паруса изготовлены также из легкого сплава.

Шпоновые и пластмассовые ялы снабжаются веслами и разрезным рейковым парусным вооружением аналогично обычным ялам.

12.3. Корабельные моторные катера

Большой разъездной катер (рис. 12.5) – мореходный запалубленный стальной катер с одновальной дизельной установкой марки ЗДбС, с кубриком, приподнятой рулевой рубкой, салоном и открытым кокпитом для пассажиров. Он хорошо зарекомендовал себя при эксплуатации на крупных надводных кораблях.

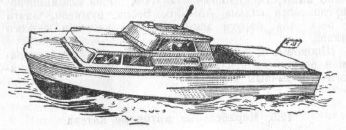

Рис. 12.5. Большой разъездной катер

Разработан, одобрен и поступил в производство большой разъездной катер из стеклопластика (рис. 12.6). Он отличается более мощным мотором марки ЗДбН, большей скоростью, формой корпуса и иным расположением помещений: салон с хорошим обзором расположен впереди рубки; моторный отсек – между кокпитом и транцем. Непотопляемость его обеспечивается при заполнении водой любого отсека.

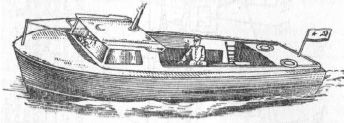

Рис. 12.6. Большой разъездной катер с водометом

Большой рабочий катер (табл. 12.2) и моторные барказы будут заменяться новым большим рабочим катером из стеклопластика (рис. 12.7). В отличие от прежних конструкций катер имеет в носу и корме водометные движители, работающие от дизелей марки Д37Е. Водометный движитель позволит катеру иметь высокую маневренность, вплоть до передвижения лагом.

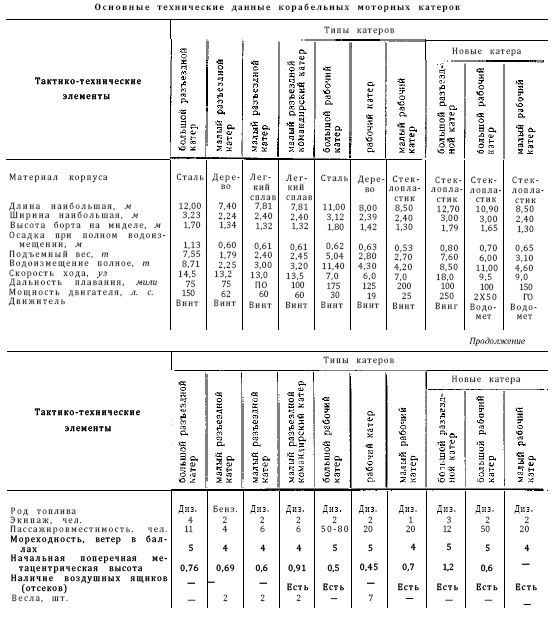

Т а б л и ц а 12.2. П р и м е ч а н и я: 1. Предельный угол крена, при котором обеспечивается минимальный запас плавучести катеров, соответствует положению – буртик планширя у миделя касается поверхности моря.

2. Диаметр циркуляции в длинах корпуса у катеров составляет 3–4.

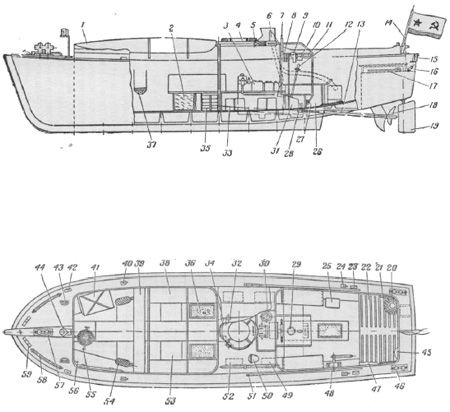

Рис. 12.7. Большой рабочий катер с водометом

Малый разъездной командирский катер (рис. 12.8) поступил на вооружение новых кораблей ВМФ вместо малых разъездных катеров (табл. 12.2). Он представляет собой мореходный катер – лимузин из легкого сплава, с одновальной дизельной установкой, с каютой и открытым кокпитом для пассажиров. Корпус катера выполнен с большой килеватостью и остроскулыми обводами в корме. Катер имеет носовой отсек – форпик (0–3 шп.),. каюту для пассажиров с двумя диванами (4–8 шп.), кокпит с жестким диваном (8–12 шп.) и моторный отсек (12–16 шп.).

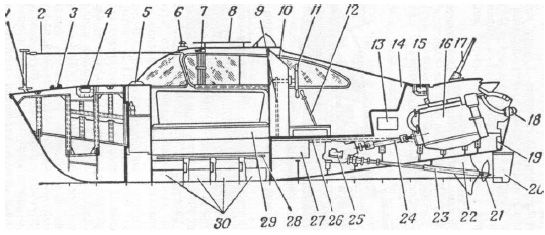

Рис. 12.8. Малый разъездной командирский катер:

1 – носовая утка; 2 – леер; 3– киповая планка; 4, 15 – подъемные рымы; 5 – звуковой сигнал; 6 – топовый огонь; 7 – отличительный огонь; 8 – штормовые поручни; 9 – цепь Галля; 10 – пульт управления двигателем; 11 – штурвал; 12 – рукоятка реверс-редуктора; 13 – ящик для ЗИП; 14 – кокпит; 16 – двигатель; 17 – флагшток; 18 – гакобортный огонь; 19 – сальник; 20 – руль; 21 – винт; 22 – кронштейн; 23 – гребной вал; 24 – карданный вал; 25 – реверс-редуктор; 26 – валиковый привод; 27 – аккумуляторная батарея; 28 – весла; 29 – каюта; 30 – спасательные жилеты

Поперечная система набора корпуса изготовлена из легкого сплава АМГ-5В. Шпация 450 мм. Обшивка наружных бортов, днища и транца толщиной 4 мм; палуба, переборки, рубка, фальшборт кокпита и пайолы толщиной 3 мм выполнены из листов того же сплава. Окна и входная дверь каюты изготовлены из органического стекла. Непроницаемые переборки на 3, 8 (до нижней кромки двери) и 12-м шпангоутах и бортовые воздушные отсеки, образованные продольными выгородками (от 5 шп. до транца), обеспечивают непотопляемость катера при заполнении водой любого отсека.

В бортовых выгородках моторного отсека расположены топливные баки.

Д в и г а т е л ь марки 6ЧСП 9,5/11–2 – четырехтактный нереверсивный дизель с электростартерным пуском и угловым реверс-редуктором. Он обеспечен запасными частями и инструментом, находящимися в ящике. Для уменьшения шума при работе двигателя применена звукоизоляция.

В а л о п р о в о д – карданный вал, гребной вал, выходящий из корпуса через дейдвудную трубу с сальником, кронштейн с резиновым подшипником и трехлопастной гребной винт левого вращения с обтекателем.

П у л ь т д и с т а н ц и о н н о г о у п р а в л е н ия д в и г а т е л е м расположен у передней переборки кокпита по левому борту. Сюда выведены рукоятка реверс-редуктора, штурвал и замыкатель звукового сигнала. У пульта установлены магнитный компас КИ-12 и распределительный электрощиток, подающий питание на топовый, отличительные и гакобортный ходовые огни, светильник каюты, выдвижную самолетную фару (находится в правом шкафу кокпита) и переносный светильник. Источниками электроэнергии являются генератор на 27,5 в, навешенный на двигатель, и две аккумуляторные батареи.

Р у л е в о е у с т р о й с т в о – полубалансирный руль, баллер которого выходит из днища через гельмпортную трубу с сальником, Штурвал связан с румпелем валиковым приводом. Ось штурвала и валик соединены цепью Галля.

Я к о р н о е у с т р о й с т в о – якорь весом 10 кг и капроновый трос окружностью 50 мм и длиной 30 м (хранятся под пайолами кокпита). Для стоянки на якоре используется носовая утка.

Ш в а р т о в н о е у с т р о й с т в о – носовая утка, две носовые киповые планки и две кормовые утки. При швартовке используются носовой и кормовой швартовные капроновые тросы (фалини) окружностью 50 мм и длиной 1С м, а также два мягких кранца и два отпорных крюка длиной по 1,5 м.

Б у к с и р н о е у с т р о й с т в о – носовая утка и замок кормового подъемного устройства. В качестве буксира используется якорный трос.

П о д ъ е м н о е у с т р о й с т в о – два расположенных в диаметральной плоскости рыма, за которые закладываются скобы подъемных стропов или гаки шлюпочных талей (подвесок).

Л е е р н о е у с т р о й с т в о – два носовых леера, протянутые от носовой стойки к бортам рубки, и два штормовых поручня, установленные на крыше рубки.

С п а с а т е л ь н ы е с р е д с т в а – восемь спасательных жилетов и спасательное кольцо с линем (хранятся в правом шкафу кокпита).

На случай аварии имеются углекислотный огнетушитель (подвешен у пульта управления), ручная помпа, парусиновое ведро, аварийный румпель, аккумуляторный фонарь (хранятся под пайолами кокпита), два весла и ящик для дымовых сигналов и ракет (находятся под диваном в каюте). Для визуальной связи имеются семафорные флажки и сигнальный фонарь. Военно-морской флаг поднимается на металлическом флагштоке. Механическая часть обеспечена необходимым инструментом, запасными частями и снабжением по электрооборудованию.

Малый рабочий катер из стеклопластика (рис. 12.9) – мореходный (частично запалубленный) катер с одно– вальной дизельной установкой. Обводы катера кругло– скулые, транец прямой с наклоном. Катер имеет запалубленный носовой отсек – форпик (0–2 шп.), грузовой трюм (2–12 шп.), кормовой отсек – ахтерпик (12– 13 шп.) с платформой и банкеткой. Грузовой трюм частично запалублен в районе установки двигателя (7– 9 шп.), имеет бортовые откидные банки, съемную поперечную банку и пайолы.

Рис. 12.9. Малый рабочий катер:

1 – тент; 2 – чехол на катер; 3 – двигатель; 4 – спасательный круг; 5 – звуковой сигнал; 6 – щиток с приборами; 7 – штурвал; 5 – флажки и ответный вымпел; 9 – ракетница; 10 – шлюпочная сигнальная книга; 11 – сумка с документами; 12 – рукоятка реверс-редуктора; 13 – гребной вал; 14 – флагшток; 15 – гакобортный огонь; 16 – переносная лампа; 17 – аварийный румпель; 18 – винт; 19 – руль; 20 – швартовы; 21, 54 – кранцы; 22 – банкетка; 23, 42 – путенсы; 24, 40 – утки; 25 – ящик с фонарями; 26 – топливный бак; 27 – парусиновое ведро и лейка; 28 – масленка; 29 – воронка для масла; 30 – компас; 31 – реверс-редуктор; 32 – огнетушитель; 33 – аккумуляторная батарея; 34 – бидон для масла; 35 – спасательные нагрудники; 36 – мат; 37 брус и доска; 38 – бортовая банка: 39 – поперечная банка; 41 – ящик с аварийно-спасательным имуществом; 43 – отличительный огонь; 44 – топовый огонь; 45 – чехол на двигатель; 46 – кормовой кнехт; 47 – тент для груза; 48 – осушительный насос; 49 – анкерок; 50 – фара; 51 – отпорный крюк; 52 – ящик с ЗИП; 53 – пайолы; 55 – якорь с тросом; 56 – трап; 57 – носовой кнехт; 58 – ножной леер; 59 – киповая планка

К о р п у с катера трехслойный. Материалом наружного корпуса толщиной 4 мм и внутреннего толщиной 2 мм является стеклопластик на основе полиэфирной смолы ПН-3. В качестве наполнителя применена стеклоткань АСТТ (б) – 02–0. Пространство между корпусами заполнено пенополиуретаном. Киль, стрингеры под фундамент двигателя, бимсы, шпангоуты и флоры выполнены из стеклопластика с заполнением их пенопластом ПХВ-1. Система набора поперечная. Шпация 600 мм.

Две поперечные переборки толщиной 4 мм: носовая на 2 шп. и кормовая на 12 шп., переходящая в платформу, – вместе с тройным легким корпусом обеспечивают непотопляемость катера при заполнении грузового трюма. Фундамент двигателя выполнен в виде балок из легкого сплава АМГ-5В. Под кнехты, утки, киповые планки установлены подкрепления из стали и легкого сплава.

М е х а н и ч е с к а я у с т а н о в к а – нереверсивный судовой дизель марки 4 Ч С П 8,5/11 с электростартерным пуском и реверс-редуктором. Гребной вал и трехлопастной винт правого вращения делают 700 об/мин при 1500 об/мин коленчатого вала. Два топливных бака, трубопроводы водяного охлаждения и топливной системы выполнены из легкого сплава.

П о с т у п р а в л е н и я катером оборудован щитком с приборами управления двигателем и магнитным компасом КИ-12. Сюда выведены штурвал с рулевой машинкой, поворачивающей румпель полубалансирного руля через штуртросовую проводку, рукоятка реверс-редуктора и замыкатель звукового сигнала. Распределительный электрощиток (8–9 шп.) подает питание на топовый, бортовые отличительные, гакобортный ходовые огни, фару, переносную лампу и светильник щитка с приборами управления двигателем. Источниками электроэнергии являются генератор на напряжение 6 в, навешенный на двигатель, и аккумуляторная батарея.

У с т р о й с т в а. Ш в а р т о в н о е и б у к с и р н о е – носовой крестовый кнехт, два кормовых кнехта, четыре утки, две киповые планки; п о д ъ е м н о е – четыре путенса; л е е р н о е – два ножных леера; т е н т о в о е – две дуги и тент.

С н а б ж е н и е к а т е р а. Якорь весом 10 кг с пеньковым тросом окружностью 75 мм и длиной 30 м, аварийный румпель, два пеньковых швартова окружностью 75 мм и длиной 20 м – носовой и 10 м – кормовой, четыре мягких кранца, два отпорных крюка длиной 2,5 ж, трап, три шпигованных мата. Ящик с аварийно– спасательным имуществом (пластырь деревянный с мягкими бортами, пластырь металлический с прижимными болтами П6–1, дубовые клинья, сосновые пробки, листовая резина, кудель, топор плотничный, пила ножовка, рукавицы асбестовые, гвозди). Брус и доска сосновые, два огнетушителя О М П и ОУ-3, ручной осушительный насос, парусиновое ведро и лейка, ящик с аккумуляторным и трехцветным фонарями. Спасательные нагрудники, спасательный круг, анкерок. Пистолет ракетный с ракетами в кобуре, семафорные флажки и ответный вымпел со штоком в парусиновом чехле. Шлюпочная сигнальная книга в чехле, сумка для документов, флаг кормовой на флагштоке. Бидон для масла, воронка для масла, масленка. Чехол на двигатель, тент для груза, чехол на катер, ящик для инструмента и запасных частей к двигателю.
