Съемочные камеры
Перед запуском окончательной визуализации сцены, необходимо правильно подобрать и настроить ракурс обзора, т. к. ракурс обзора визуализации совпадает с ракурсом обзора в окне проекций. До сих пор мы работали над ракурсом лишь при помощи кнопок управления окнами проекций, оперируя, в основном, лишь окном Perspective (Перспектива).
Сейчас мы рассмотрим специальные объекты, позволяющие удобно работать над ракурсами обзора сцены – съемочные камеры.
1. Создайте в сцене несколько произвольных объектов. Создаваемые объекты желательно расположить близко друг к другу.
2. В первом разделе командной панели выберите четвертый подраздел – Cameras (Съемочные камеры). Здесь – перед вами два инструмента создания съемочных камер: Target (Направленная) и Free (Свободная) (рис. 4.32).
3. Выберите инструмент создания направленной камеры – Target (Направленная). Направленная камера создается так же, как, например, направленный источник света Target Spot (Направленный точечный): нажав кнопку, вы определяете позицию съемочной камеры в пространстве, а отведя курсор в сторону – ее направление. Создайте съемочную камеру в окне проекций Top (Вид сверху), примерно как на рис. 4.33.

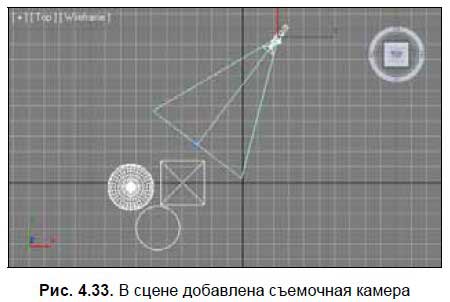

4. Теперь в сцене, помимо моделей, присутствует съемочная камера, направленная на них. Чтобы начать просмотр сцены через вновь созданную виртуальную камеру, выделите окно проекций Perspective (Перспектива), затем раскройте меню этого окна (щелчком по его названию в левом верхнем углу) и выберите пункт меню Cameras (Камеры) | Camera01 (Камера01) либо просто нажмите клавишу
5. Вид окна проекции изменился. Теперь, вместо надписи "Perspective", в левом верхнем углу окна отображается надпись "Camera01", а обзор осуществляется через съемочную камеру.
6. Возьмите манипулятор движения, выделите созданную съемочную камеру в любом из ортографических окон проекций (например, в окне Top (Вид сверху)) и перемещайте в разные стороны. Изменяя позицию съемочной камеры, вы меняете ракурс обзора ею сцены. Таким образом, настраивать ракурс обзора теперь можно при помощи манипуляторов движения и вращения, что во многих ситуациях гораздо удобнее использования средств управления окнами проекций.
7. Съемочная камера, так же как и прожектор, состоит из двух объектов: сама камера и ее точка-цель. Перемещая в пространстве точку-цель, можно изменять направление обзора камеры. Сама камера при этом остается на месте. Перемещая саму камеру, можно менять точку обзора, направление же останется постоянным.
8. Чтобы отключить режим обзора через съемочную камеру и вернуться в режим окна Perspective (Перспектива), необходимо в меню окна проекций выбрать пункт Perspective (Перспектива) или просто нажать клавишу
, предварительно выделив окно проекций съемочной камеры. Возвращается стандартный режим осмотра сцены.
9. Еще один способ создания съемочной камеры позволяет автоматически создавать направленную камеру и расположить ее в пространстве так, что ракурс ее обзора совпадет с текущим ракурсом окна проекций Perspective (Перспектива). Для этого убедитесь, что в данный момент у вас активно окно проекций Perspective (Перспектива), и нажмите сочетание клавиш
10. Основным параметром камеры, который нам понадобится, является Field of View (Угол обзора). Данный параметр отвечает за размеры области охвата камерой сцены. Выделите любую созданную камеру, включите ее, перейдите во второй раздел командной панели к ее параметрам. Здесь параметр FOV (Field of View, Угол обзора) расположен в свитке Parameters (Параметры) (рис. 4.34).

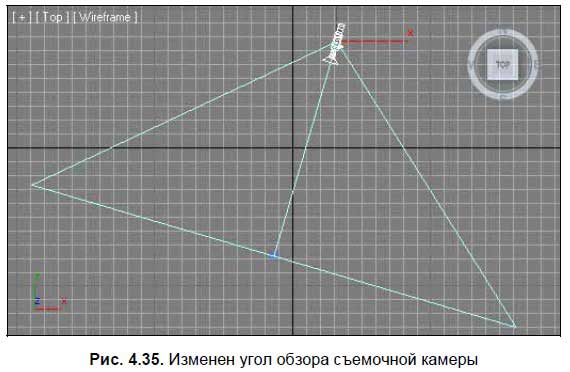

11. Увеличивая значение данного параметра, обратите внимание на изменения в окне проекций камеры и в остальных окнах: в окне проекций увеличивается размер охвата сцены, а в остальных окнах – будет увеличиваться угол обзора (рис. 4.35). Таким образом, можно настраивать размеры охвата камерой сцены, не изменяя позицию самой камеры в пространстве. Это удобно при помещении камеры в тесные комнаты, т. к. позволяет показать больше объектов, не удаляя камеру (т. к. удалять ее просто некуда).
12. Второй тип камеры — Free (Свободная). Свободная камера действует точно так же, с тем лишь отличием, что у нее нет точки-цели. Отсутствие точки-цели делает ее весьма неудобной при использовании, поэтому мы чаще будем использовать направленную камеру.
Итак, камеры позволяют удобно оперировать ракурсом обзора, а также "запоминать" множество ракурсов. Позднее, выполняя визуализации интерьера на практике, мы обязательно будем использовать съемочные камеры для подбора и редактирования ракурсов обзора.
Подсказка.
При настройке ракурса обзора интерьеров использование съемочных камер удобно вдвойне, т. к. приходится размещать их в условиях ограниченного пространства (ограниченного площадью помещения). Съемочную камеру можно установить максимально близко к противоположной от осматриваемой стене.
Настройка кадра и визуализации
Последнее действие, которое выполняется перед запуском визуализации, это настройка параметров кадра. В рамках настройки кадра, мы разберем порядок работы со следующими характеристиками:
□ размер кадра;
□ автоматическое сохранение кадра;
□ сглаживание изображения;
□ фон кадра.
Размер кадра
Основным параметром создаваемого изображения является его размер. Размер кадра следует подбирать в зависимости от назначения картинки: если вы создаете ее для дальнейшей печати, то размер следует делать большим, если для использования на интернет-ресурсах в качестве баннера, то наоборот – маленьким и т. д.
От размера кадра, помимо всего прочего, зависит продолжительность визуализации. Это несущественно при использовании визуализатора Scanline, однако при использовании других визуализаторов, это ощущается.
Размер кадра выражается в пикселах. Стандартный размер, используемый по умолчанию, – 640×480 пикселов. Именно такого размера кадры создавались при выполнении быстрой визуализации.
Нажмите кнопку Render Setup (Настройка визуализации) на главной панели управления (рис. 4.36) или клавишу
Появляется окно Render Setup (Настройка визуализации). Данное окно состоит из пяти разделов, переключение между которыми происходит при помощи закладок в верхней части. В данный момент раскрыт раздел Common (Общие). В данном разделе собраны несколько групп параметров. Нас интересует группа параметров Output Size (Выводной размер) (рис. 4.37).

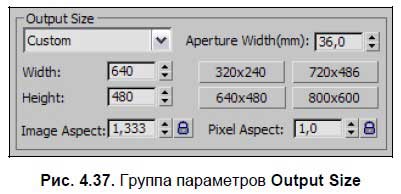

Здесь расположены два основных параметра: Width (Ширина) и Height (Высота). Задавая здесь конкретные значения длины и ширины кадра в пикселях, вы меняете его размер. Изменения кадра заметны лишь при повторной визуализации. Например, задайте здесь значения 320×240 пикселов и выполните визуализацию. Кадр, содержащий изображение, стал в 4 раза меньше.
Как правило, при создании изображения, которое впоследствии будет лишь просматриваться на компьютере, достаточно размера 1200×900 пикселов. Если же вы планируете печатать это изображение в дальнейшем, то следует задавать большие значения (например, 2000×1500 и т. д.).
Под параметрами размера кадра расположен параметр Image Aspect (Пропорции изображения). Здесь отображается соотношение сторон кадра. Стандартное соотношение – 1,333. Чтобы закрепить это соотношение, необходимо нажать кнопку с изображением замка справа от параметра. Теперь любое изменение, например, ширины изображения, приведет к соответствующему изменению длины и наоборот.
Справа расположены четыре кнопки, включающие готовые схемы размера кадра: 320×40, 640×480, 720×486, 800×600. Щелкая по этим кнопкам, можно автоматически применить соответствующие размеры кадра. Чтобы создать собственную схему, нажмите правой кнопкой мыши на любой из этих кнопок и введите нужные значения в появившемся окне.
Параметр Pixel Aspect (Пропорции пиксела) позволяет задавать соотношение длины и ширины не всего изображения, а пикселов, из которых оно состоит. Искажая пикселы, вы искажаете и само изображение, поэтому данное соотношение лучше оставить равным единице.
Автоматическое сохранение кадра
Обычно сохранение кадра визуализации выполняется после визуализации, но есть возможность заранее задать адрес, имя и формат файла, в котором будет автоматически сохранено изображение после визуализации.

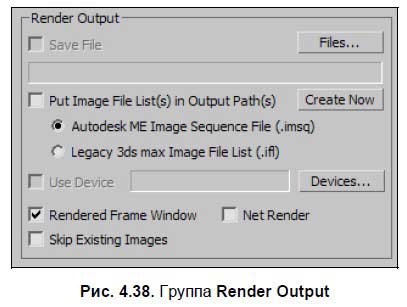

Это выполняется при помощи опций группы Render Output (Вывод визуализации), расположенной в нижней части раздела Common (Общие) окна Render Setup (Настройка визуализации) (рис. 4.38).
Нажмите здесь кнопку Files (Файлы). Появляется обычное окно сохранения файла. Здесь необходимо задать адрес, имя и формат файла, который будет создан после визуализации.
Задав все необходимые параметры, закройте это окно, а также окно Render Setup (Настройка визуализации). Выполните визуализацию сцены (пусть даже пустой) (клавиши ).
Теперь, по заданному вами адресу можно найти файл, содержащий только что созданное изображение.
Сглаживание изображения
Напомню, что результатом визуализации сцены является растровое изображение, а любое растровое изображение состоит из пикселов. Пикселы имеют квадратную форму, поэтому при наличии на картинке округлых линий, на местах загиба иногда появляется некая «лесенка» из пикселов. Например, на рис. 4.39 хорошо заметно, что округлая форма имеет зернистые контуры.

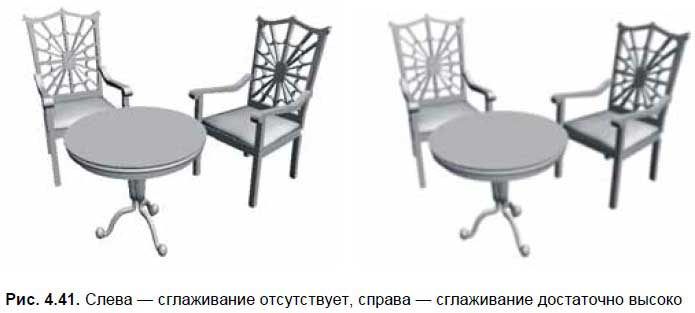

Для сглаживания эффекта ломаных линий существует специальная опция визуализации – Antialiasing (Сглаживание). Данные параметры расположены в группе Antialiasing (Сглаживание) в разделе Renderer (Визуализатор) окна Render Setup (Настройка визуализации) (рис. 4.40). Данное средство по стандартным настройкам включено. Включается либо выключается оно при помощи флажка Antialiasing (Сглаживание).
Параметр Filter Size (Размер фильтра) отвечает за степень сглаживания изображения. Чем выше значение данного параметра, тем сильнее будет выполняться зрительное сглаживание. На рис. 4.41 показаны визуализации одной и той же сцены с разной степенью сглаживания.
Таким образом, оперируя параметром Filter Size (Размер фильтра), можно изменять степень сглаживания создаваемого изображения.
Фон кадра
Выполняя визуализацию, вы всегда получали изображение сцены на черном фоне. Черный фон является стандартным, но его можно заменить на любой другой. В качестве фона визуализации можно использовать как монотонный цвет, так и какое-либо изображение.
Выберите пункт выпадающего меню Rendering (Визуализация) | Environment (Окружающая среда) или просто нажмите клавишу <8>.
Появляется окно Environment and Effects (Окружающая среда и эффекты). Здесь нам понадобится группа параметров Background (Задний фон), расположенная в верхней части окна (рис. 4.42).
Слева здесь расположен небольшой прямоугольник черного цвета. Щелкнув по нему, раскройте окно выбора цвета. Выбирая здесь любой цвет, можно изменить цвет фона визуализации. Например, выберите здесь белый цвет. Теперь, выполнив визуализацию, вы получите изображение сцены на белом фоне.
Чтобы использовать изображение в качестве фона визуализации, необходимо установить флажок Use Map (Использовать изображение), а затем нажать кнопку None (Ничего). Появляется знакомое окно выбора процедурных карт. Выберите здесь второй пункт – Bitmap (Растровое изображение), а затем – задайте конкретное изображение, которое хотите использовать в качестве заднего фона.
Таким образом, при помощи данной группы опций, можно настраивать фон визуализации.
Мы рассмотрели некоторые особенности и порядок работы со стандартным визуализатором Scanline и его атрибутами: источниками света и текстурами. Данная информация позволила вам разобраться, что представляет собой визуализатор и как с ним работать. Далее мы будем работать с визуализатором mental ray, применять его при создании более реалистичных изображений интерьеров.
Работа с mental ray
О том, что такое визуализатор mental ray, а также о его особенностях, мы говорили ранее. Напомню лишь, что это – гораздо более сильный визуализатор, позволяющий создавать более реалистичные изображения за счет имитации атмосферы сцены.
Визуализатор mental ray включает в себя текстуры отдельного типа, специальные источники света, а также специальные параметры визуализации. Именно в таком порядке мы рассмотрим эти элементы, а затем выполним полноценную визуализацию конкретной сцены.
Отдельно напомню, что практически единственным существенным минусом mental ray является продолжительность визуализации. Визуализация выполняется долго, гораздо дольше, чем при использовании стандартного Scanline.
Разумеется, существуют способы оптимизации продолжительности визуализации. Выделю основные факторы, влияющие на длительность визуализации любой сцены:
□ количество высокополигональных моделей. Учитывается общее количество полигонов в сцене, т. е. даже если модели не высокополигональные, но их – огромное множество, тогда данный фактор отразится на продолжительности визуализации. Высокополигональной считается модель, состоящая из большого количества полигонов. Высокополигональной можно сделать практически любую модель. Например, если создать обыкновенную сферу и задать ей значение параметра сегментации равным 200, то она станет высокополигональной;
□ наличие и количество полупрозрачных, отражающих, глянцевых и рельефных текстур. Подобные текстуры при просчете сцены плотно взаимодействуют с источниками света. В частности, визуализатор просчитывает порядок прохождения лучей света через полупрозрачные материалы, отражение лучей от отражающих материалов и т. д. В результате визуализация происходит дольше;
□ наличие, количество и качество источников света. Чем больше в сцене присутствует источников света, тем дольше происходит просчет сцены. Также длительность визуализации зависит от качества света. У источников mental ray есть несколько параметров, отвечающих за качество освещения. Если увеличить их значение, визуализация будет происходить дольше, но качество картинки повысится (обычно в таких случаях пропадает некий муар, зернистость в слабоосвещенных местах);
□ размеры создаваемого кадра. В результате процедуры визуализации создается растровое изображение, т. е. такое, которое состоит из точек (пикселов). Фактически, задачей визуализатора является просчет цвета каждого пиксела картинки. Чем больше размер картинки, тем больше в ней пикселов. Следовательно, тем дольше будет происходить визуализация. Поэтому если вы выполняете промежуточную или черновую визуализацию, то размеры кадра можно снизить;
□ параметры самого визуализатора. К ним относятся параметры атмосферы и прочие параметры просчета картинки. В частности, использование алгоритма Global Illumination (Глобальное освещение) как раз позволяет создать эффект атмосферы, но негативно сказывается на продолжительности визуализации;
□ и, разумеется, производительность вашего компьютера. Чем выше характеристики компьютера, выполняющего визуализацию, тем быстрее она пройдет.
Таким образом, дополняя сцену чем-либо из вышеперечисленного списка (например, высокополигональными моделями или полупрозрачными материалами), имейте в виду, что это существенно отразится на продолжительности визуализации сцены.
Включение mental ray
Работа с визуализатором mental ray начинается еще на этапе текстурирования. Первый этап – моделирование – выполняется одинаково, независимо от того, каким визуализатором будет создавать конечный продукт. Уже на втором этапе – текстурировании – необходимо включить тот визуализатор, с которым собираетесь работать и применять текстуры характерного ему типа.
Сейчас мы рассмотрим порядок включения визуализатора mental ray.
1. Нажмите кнопку Render Setup (Настройка визуализации) на главной панели инструментов (см. рис. 4.36) либо клавишу

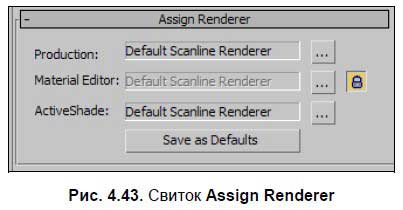

2. Здесь нам понадобится последний свиток – Assign Renderer (Назначить визуализатор). Он расположен в самом низу и, возможно, не отображается, т. к. не поместился в видимой области окна. Если в нижней части найти его не удается, воспользуйтесь ползунком прокрутки в правой части окна Render Setup (Настройка визуализации). Найдите и раскройте свиток Assign Renderer (Назначить визуализатор) (рис. 4.43).
3. Здесь необходимо нажать кнопку, расположенную справа от строчки Production (Продукция). Появляется окно выбора конкретного визуализатора, с которым вы будете работать. Выберите здесь вариант mental ray Renderer (Визуализатор mental ray) и нажмите OK.
4. Обратите внимание, что в строчке Production (Продукция) теперь отображается название визуализатора mental ray. Теперь действует этот визуализатор, а стандартный Scanline отключен.
5. Создайте в сцене какие-либо объекты и запустите процедуру визуализации (клавиши ). Обратите внимание, что сама процедура теперь происходит иначе: если раньше изображение открывалось специальной линией, проходящей сверху – вниз, то теперь оно открывается поэтапно квадратами.
Таким образом, вы включили визуализатор mental ray. Теперь будут доступны специальные текстуры и источники света. Во время всей дальнейшей работы mental ray должен быть включен. Включать его надо после каждого нового запуска 3ds Max.
Текстуры mental ray
Существует несколько типов текстур, которые хорошо подходят при работе с mental ray. В частности, тип Arch & Design (mi) очень удобен при создании большинства материалов, используемых при текстурировании интерьеров и архитектуры. Именно с ним мы и будем работать.
Плюсы данного типа следующие:
□ отлично совместим с визуализатором mental ray;
□ создан специально для передачи разных свойств и особенностей интерьерных и архитектурных материалов;
□ данные текстуры при правильной настройке выглядят весьма реалистично.
Для использования данного типа текстур необходимо сначала включить визуализатор mental ray (см. выше).
Откройте окно редактора материалов (см. рис. 3.2). Выберите любой пустой слот. Текстура в данном слоте – стандартная. Кнопка смены типа текстуры расположена справа снизу от области слотов, на ней написано название текущего типа. Сейчас – это Standard (Стандартная). Нажмите на эту кнопку. Появляется окно выбора типа текстуры. В этом окне присутствует множество разных типов. Пункт Arch & Design (mi) – первый. Дважды щелкните по данному пункту.
Теперь тип текстуры в выбранном слоте – Arch & Design (mi). Обратите внимание, что в области свитков с параметрами текстуры теперь отображаются совсем другие свитки и параметры.
Основные параметры материала содержатся в свитке Main material parameters (Основные параметры материала). Параметры здесь разделены на отдельные группы: Diffuse (Диффузный цвет), Reflection (Отражение), Refraction (Преломление), Anisotropy (Анизотропия).
В группе Diffuse (Диффузный цвет) можно настроить общий внешний вид материала, его изображение (рис. 4.44).
Параметр Color (Отвечает) за цвет материала. Справа от прямоугольника выбора цвета расположена маленькая квадратная безымянная кнопка. При помощи нее можно быстро применить какую-либо карту в качестве изображения канала диффузного цвета. Параметр Diffuse Level (Уровень диффузного цвета) отвечает за степень использования диффузного цвета. Стандартное значение – 1, означает, что диффузный цвет используется максимально. Уменьшая значение данного параметра, мы делаем диффузный цвет бледнее. Roughness (Шершавость) – отвечает за соотношение диффузного цвета и подсветки. Чем выше значение данного параметра, тем темнее становится материал, т. е. диффузный цвет начинает преобладать над цветом подсветки.
Группа параметров Reflection (Отражение) содержит параметры, позволяющие настраивать свойство отражаемости материала (рис. 4.45).
Параметр Reflectivity (Отражаемость) отвечает за силу отражаемости. Чем выше значение данного параметра, тем сильнее отражает материал. Стандартное значение данного параметра – 0,6, т. е. текстура с самого начала отражает достаточно сильно. Максимальная отражаемость достигается при значении данного параметра равном 1. Если планируется, что материал не будет отражать вообще, то следует задать здесь значение 0.
Параметр отражаемости влияет не только на степень отражаемости материала, но и на силу блика. Чем выше степень отражаемости, тем сильнее блик. Таким образом, блик и отражаемость настраиваются только одновременно, что вполне соответствует реальности.
Параметр Glossiness (Глянцевитость) отвечает за форму блика. Увеличивая его значение, вы делаете блик меньше и насыщенней, а уменьшая – делаете блик более крупным, но менее интенсивным. На рис. 4.46 показаны два разных варианта блика. В целом, этот параметр можно использовать для создания эффекта глянцевых и матовых поверхностей.
Параметр Glossy Samples (Лучи глянца) отвечает за качество отражения материала. Чем выше значение данного параметра, тем выше качество отражаемой картинки, но тем дольше будет происходить визуализация.
Параметр Color (Цвет) в данной группе отвечает за оттенок отражения материала. Например, если задать здесь зеленый цвет, то материал, отражая окружающую среду, будет иметь легкий зеленоватый оттенок.

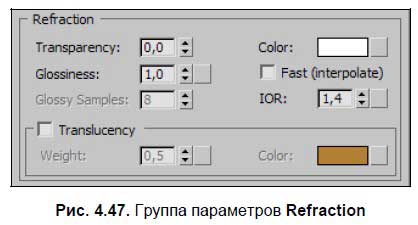

В группе Refraction (Преломление) собраны параметры, позволяющие настроить эффект преломления лучей света при прохождении сквозь данный материал (рис. 4.47).
Параметр Transparency (Прозрачность) отвечает за степень мнимой прозрачности материала. Лучше всего следить за изменениями данных параметров на примере округлых объектов. На рис. 4.48 показаны объекты с разными значениями параметра Refraction (Преломление).
Параметр Glossiness (Глянцевитость) в данной группе отвечает за четкость прозрачности. Увеличивая значение данного параметра, можно сделать полупрозрачный материал мутным. Параметр Color (Цвет) здесь отвечает за оттенок прозрачности материала.
Достаточно важным параметром данной группы является IOR (Index of Refraction – индекс преломления). Он отвечает за степень преломления лучей. Если задать здесь единицу, то лучи света не будут преломляться вообще, а проходить ровно сквозь поверхность материала. Увеличивая значение данного параметра, вы усиливаете степень преломления света при прохождении через данный материал. Стандартное значение здесь – 1,4. На рис. 4.49 показаны объекты с разными значениями степени преломления.
Последняя группа параметров в данном свитке Anisotropy (Анизотропия). Термин «анизотропия» буквально означает «неодинаковый в разных направлениях». В данном случае – анизотропия позволяет «растягивать» форму блика на поверхности округлых объектов.
Для рассмотрения действия анизотропии, выделите любой пустой слот, переведите тип текстуры в Arch & Design (mi) (см. ранее), значение параметра Reflectivity (Отражаемость) группы Reflection (Отражение) задайте равным 1, чтобы интенсивность блика была наивысшей. Значение параметра Glossiness (Глянцевитость) в той же группе задайте равным 0,48.
В сцене создайте обыкновенную сферу и наложите на нее данный материал. На рис. 4.50 показано, как выглядит такой материал на обыкновенной сфере и на еще одном округлом объекте.
Теперь задайте значение параметра Anisotropy (Анизотропия) равным 8. Обратите внимание на изменения схемы внешнего вида блика, расположенной справа от параметра Anisotropy (Анизотропия). График здесь вытянулся вдоль одной оси. Выполните визуализацию. Блик на кадре теперь также вытянут и имеет форму горизонтальной полосы (рис. 4.51).
Задавая значение данного параметра в пределах от 0 до 1, можно вытягивать блик в отношении другой оси. Так, на рис. 4.52 показан внешний вид блика при значении параметра Anisotropy (Анизотропия), равном 0,1.
Итак, мы рассмотрели основные параметры, позволяющие настраивать особенности внешнего вида текстуры. Работа с картами текстуры (Maps) выполняется почти так же, как и в случае со стандартными текстурами. Здесь тоже можно оперировать картами диффузного цвета, прозрачности и рельефа. Это выполняется в свитках General Maps (Основные карты) и Special Purpose Maps (Специальные карты).
