Р-1. 8А11 [SS-1. Scunner]

P-1 – одноступенчатая тактическая баллистическая ракета (баллистическая ракета дальнего действия). Разработана в НИИ-88 под руководством Сергея Королева. Главный конструктор – Александр Щербаков. Разработка начата 14 апреля 1948 года. Испытания на полигоне Капустин Яр проводились с 17 сентября 1948 года по октябрь 1949 года. Комплекс принят на вооружение 25 ноября 1950 года.

Маршевый однокамерный ЖРД РД– 100 (8Д51) создан в ОКБ-456 под руководством Валентина Гпушко. Компоненты топлива – этиловый спирт и жидкий кислород. Комплекс наземных средств разработан в ГСКБ Спецмаш под руководством Владимира Бармина. Стартовое устройство – стационарный наземный стол. Способ старта – газодинамический (старт осуществлялся за счет маршевого двигателя). Система управления – автономная, инерциальная. Разработана в НИИ-885 под руководством Николая Пилюгина и в НИИ-944 под руководством Виктора Кузнецова. Транспортные агрегаты ракетного комплекса спроектированы Московским КБТМ под руководством Анатолия Гуревича. Установщик ракеты разработан в ЦКБ тяжелого машиностроения под руководством Николая Лейкина. Топливные баки подвесные (ненесущие). Органы управления – воздушные и газоструйные рули. Ракета имеет моноблочную неядерную неотделяемую в полете головную часть. Производство ракет развернуто на Опытном заводе НИИ-88 в Подлипках. Серийное производство ракет Р-1 и двигателей РД-100 было развернуто в ноябре 1952 года на Государственном союзном заводе № 586 в Днепропетровске.

Максимальная дальность стрельбы, км  270

Максимальная стартовая масса, т  13,4

Сухая масса ракеты, т  4

Масса головной части, т  1

Масса боевого заряда обычного взрывчатого вещества, кг 785

Масса топлива, т  8,5

Длина ракеты, м  14,6

Максимальный диаметр корпуса , м  1,65

Тяга маршевого двигателя у земли, тс 27

Тяга маршевого двигателя в пустоте, тс 31

Удельный импульс тяги маршевого двигателя у земли -199 кгс с/кг.

Удельный импульс тяги маршевого двигателя в пустоте, кгсс/кг 232

Время работы маршевого двигателя, с  206

Масса маршевого двигателя, кг 885

Р-2. 8Ж38

К проекту ракеты Р-2 с вдвое увеличенной дальностью полета Сергей Королев в НИИ-88 приступил в 1948 году (по некоторым данным, разработка начата одновременно с Р-1 14 апреля 1948 года). Летно-конструкторские испытания ракеты на полигоне Капустин Яр начались в сентябре 1949 года. Первый пуск экспериментальной ракеты Р-2Э с целью проверки работоспособности систем будущей Р-2 состоялся 21 сентября 1949 года. Испытательные пуски и доводка конструкции продолжались около двух лет и завершились в июле 1951 года. 27 ноября 1951 года Р-2 была принята на вооружение бригад особого назначения РВГК.

В конструкции этой ракеты Сергей Королев впервые применил головную часть, отделяющуюся от корпуса после завершения активного участка траектории. Это позволило увеличить дальность стрельбы. Снижению массы ракеты способствовало применение несущего бака горючего, выполненного из легких алюминиевых сплавов.

Для увеличения тяги двигателя Валентин Глушко увеличил число оборотов турбины, повысил концентрацию этилового спирта и давление в камере сгорания.

«На базе ряда экспериментальных и расчетных работ в КБ Гпушко разрабатываются мероприятия по модернизации двигателя РД-100. Новый двигатель РД-101 обеспечивал потребную тягу в 37 тс при удельном импульсе тяги 210 кгс с/кг на уровне Земли. Кроме различий в энергетических характеристиках новый, в отличие от двигателя РД-100, имел уменьшенную в 1,4 раза массу, более совершенные пневмогидравлическую и электрическую схемы, па– рогазогенератор с твердым катализатором вместо жидкого… Стендовая отработка двигателя РД-101 велась одновременно с отработкой двигателя РД-100 в 1948-1949 годах. В июне 1950 года были успешно проведены официальные заводские испытания двигателя РД-101». (Однажды и навсегда… Документы и люди о создателе ракетных двигателей и космических систем академике Валентине Петровиче Глушко. – М.: Машиностроение, 1998. С. 452).

Комплекс наземного оборудования разработан в ГСКБ Спецмаш под руководством Владимира Бармина.

«Одной из главных задач, поставленных в это время В.П.Барминым перед коллективом своего КБ и смежными предприятиями, была задача создания унифицированного комплекса наземного оборудования, обеспечивающего подготовку к пуску и пуск как ракеты Р-1, так и ракеты Р-2… Это позволило В. П. Бармину выйти к заказчику и разработчику ракетного комплекса с предложением о создании унифицированного комплекса наземного оборудования для этих ракет. Такое предложение было одобрено и принято, что нашло свое отражение в Постановлении правительства от 14 апреля 1948 года».(Корнеев Н.М., Неустроев В.Н. Генеральный конструктор, академик Владимир Павлович Бармин. Основные этапы жизни и деятельности. М., 1999. С. 34).

Установщик ракет на стартовый стол разработан в ЦКБ тяжелого машиностроения.

«Установщики типа лафетов 8У22, 8У24 (для ракет Р-1 и Р-2 – прим. авт.) имели ряд недостатков. К эксплуатационным трудностям можно отнести большое количество ручных операций, требующих значительного количества обслуживающего персонала (расчет стартового отделения состоял из 11 человек)… Также большие проблемы вызывала ненормальная работа сложной по кинематике ходовой части лафета при движении по грунтовым дорогам и бездорожью. Кроме того, на боевой расчет возлагалась большая ответственность одевания на ГЧ вертикально стоящей ракеты съемной поворотной площадки обслуживания. При неосторожном проведении этой операции не исключена была возможность задевания опорным кольцом площадки за взрыватель ГЧ, расположенный на вершине ее конуса, со всеми вытекающими отсюда последствиями». (Леонтенков А.А., Васильев Г.Ю., Кондаков В.И. и др. ЦКБТМ 50 лет. Наземное оборудование/ Под. ред. докт. техн. наук профессора В.Н.Кобелева. М., 1997. С. 18-19). С целью повышения точности стрельбы коллектив под руководством главного конструктора Михаила Борисенко разработал систему боковой радиокоррекции.

«На ракете применялась комбинированная система управления, включавшая автономную систему стабилизации ракеты и определения скорости и радиосистему боковой коррекции полета ракеты. Назначением последней было уменьшение бокового рассеивания за счет устранения (или хотя бы снижения) параллельного сноса ракеты, к которому применявшаяся автономная система была нечувствительна. Для реализации радиоуправления требовалось размещать за стартовой позицией две РЛС, контролировавших нахождение ракеты в плоскости стрельбы. Это усложняло эксплуатацию и боевое применение комплекса». (Межконтинентальные баллистические ракеты СССР (РФ) и США. История создания, развития и сокращения/Под. ред. Е.Б.Волкова. – М.: РВСН, 1996. С. 60). Применение системы радиокоррекции уменьшило рассеивание боеголовок. Тротиловый заряд увеличенной массы создавал при взрыве зону сильных разрушений площадью 950 м 2 .

30 ноября 1951 года вышел приказ министра вооружения Дмитрия Устинова об организации серийного производства ракет Р-2 на Государственном союзном заводе № 586. В июне 1953 года в Днепропетровске изготовили первые ракеты Р-2. На этом же заводе освоили серийное производство двигателей РД– 101 (8Д52).

Комплекс Р-2 имел техническую и стартовую позиции. На технической позиции ракета могла храниться в палатке или легком защитном сооружении. При проектировании ракеты было впервые исключено использование перманганате натрия и использован сухой катализатор перекиси водорода, что улучшило условия эксплуатации. В качестве источника рабочего тела турбины по– прежнему использовалась перекись водорода. Концентрация спирта была увеличена до 92%. В качестве органов управления ракеты использовались аэродинамические и газовые рули.

Время общей подготовки ракеты к старту осталось прежним – 6 часов. Боевое дежурство заправленной ракеты ограничивалось пятнадцатью минутами. После этого необходимо было либо пускать ее, либо переносить пуск на следующие сутки. Слив кислорода, горючего, проверка систем и повторная заправка требовали длительного времени.

После принятия на вооружение Р-2 были впервые выработаны требования, предъявляемые к перспективным боевым ракетным комплексам.

«Ракетные комплексы должны быть использованы для пуска ракет в любых географических и климатических условиях страны (при температуре эксплуатации от -40°С до +50°С, скорости ветра до 75 м/с), для маневра всех агрегатов комплекса должны использоваться любые дороги, существующие или прокладываемые в короткие сроки приданными ракетным частям армейскими подразделениями… Должно быть существенно сокращено время подготовки ракет к пуску и увеличена скорость передвижения РК…»(Леонтенков А.А., Васильев Г.Ю., Кондаков В.И. и др. ЦКБТМ 50 лет. Наземное оборудование/ Под. ред. докт. техн. наук профессора В.Н.Кобелева. М., 1997. С. 14). К 1 июня 1952 года на полигоне Капустин Яр сформированы 54-я и 56-я бригады особого назначения РВГК, получившие на вооружение вместе с уже отработанными комплексами Р-1 новые ракеты Р-2. Через год на том же полигоне сформировали еще два ракетных соединения: 77-ю и 80-ю инженерные бригады РВГК. Позже инженерные бригады перевели на территорию Прикарпатского военного округа и сосредоточили вблизи городов Белокоровичи Житомирской области и Коломыя Ивано-Франковской области. Инженерные бригады, вооруженные ракетными комплексами Р-2, несли также боевое дежурство неподалеку от городов Медведь Новгородской области, Камышин Волгоградской области, Шяуляй в Литве, Джамбул в Казахстане и Орджоникидзе в Северной Осетии.

Бригада Р-2 состояла из трех огневых дивизионов. В каждом дивизионе имелись две стартовые батареи с пусковыми установками ракет. Таким образом, на вооружении бригады было шесть ПУ Р-2.

Первые учебно-боевые пуски Р-2 в войсках были проведены на сборах командного состава ракетных частей в 1952 году. Через год, по воспоминаниям участников тех событий, состоялись испытания ракет с головной частью, снабженной радиоактивной жидкостью "Герань" и "Генератор".

«На ракете Р-2 „Герань“ была установлена головная часть, снабженная, по замыслу авторов, радиоактивной жидкостью. При высотном подрыве эта жидкость должна распыляться, оседая в виде смертоносного радиоактивного дождя. „Генератор“ от Терани» отлича.пся тем, что та же самая радиоактивная жидкость размещалась в головной части ракеты не в общей емкости, а в большом количестве малых сосудов, каждый из которых разрывался над Землей самостоятельно". (Черток Б.Е. Ракеты и люди. – М.: Машиностроение. 1995. С. 304). В 1954 году на базе боевой Р-2 разработана геофизическая ракета Р-2А (В– 2А).

6 декабря 1957 года принято постановление правительства о безвозмездной передаче КНР лицензии на производство Р-2, а также полного комплекта технической документации.

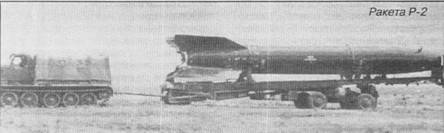

Ракета Р-2 устанавливается на пусковой стол

Р-2. 8Ж38 [SS-2. Sibling]

Р-2 – одноступенчатая оперативно-тактическая баллистическая ракета (баллистическая ракета дальнего действия). Создана в НИИ-88 под руководством Сергея Королева. По некоторым данным, разработка начата 14 апреля 1948 года. Испытания проводились на полигоне Капустин Яр с 21 сентября 1949 года по июль 1951 года. Комплекс принят на вооружение 27 ноября 1951 года.

Маршевый однокамерный ЖРД РД– 101 (8Д52) разработан в ОКБ-456 под руководством Валентина Гпушко. Компоненты топлива – этиловый спирт и жидкий кислород. Комплекс наземных средств создан в ГСКБ Спецмаш под руководством Владимира Бармина. Стартовое устройство – стационарный наземный пусковой стол. Способ старта – газодинамический. Транспортные агрегаты ракетного комплекса разработаны Московским КБТМ под руководством Анатолия Гуревича, Установщик разработан в ЦКБ тяжелого машиностроения под руководством Николая Лейкина. Автономная инерциальная система управления разработана в НИИ-885 под руководством Николая Пилюгина и в НИИ-944 под руководством Виктора Кузнецова. Система радиокоррекции спроектирована под руководством главного конструктора Михаила Борисенко. Органы управления ракеты – воздушные и газоструйные рули. Бак горючего – несущий, бак окислителя – подвесной. Ракета имеет моноблочную неядерную отделяемую в полете головную часть.

Серийное производство ракет Р-2 и двигателей РД-101 развернуто на Государственном союзном заводе № 586 в Днепропетровске в июне 1953 года.

Максимальная дальность стрельбы, км 600

Максимальная стартовая масса, т  20,4

Масса головной части, т. 1,5

Масса боевого заряда обычного взрывчатого вещества, кг 1 008

Масса топлива, т  14,5

Длина ракеты, м  17,7

Максимальный диаметр корпуса, м  1,65

Тяга маршевого двигателя у земли, тс 37

Тяга маршевого двигателя в пустоте, тс 41

Удельный импульс тяги маршевого двигателя у земли, кгс-с/кг 210

Удельный импульс тяги маршевого двигателя в пустоте, кгс-с/кг 237

Масса маршевого двигателя, кг  1 178

Р -3.8А67

Р-З

Вспоминает Борис Черток:

«Уже в конце 1947 года (по уточненным данным – в апреле 1947 года – прим. авт.) под руководством Королева начались работы по плану Р-3. Имелось в виду провести широкомасштабные исследования по созданию ракеты на дальность не менее 3000 км. При этом к рассмотрению были приняты четыре основные конструктивные схемы ракет: БН – баллистическая нормальная (одноступенчатая), БС – баллистическая составная, КН – крылатая нормальная, КС – крылатая составная. Особое внимание уделялось работе по схеме БН». (Черток Б.Е. Ракеты и люди. – М.: Машиностроение. 1995. С. 219).

Проект КН предполагал разработку одноступенчатой крылатой ракеты, проект КС – двухступенчатой крылатой ракеты. Анализ вариантов позволил Королеву окончательно утвердиться во мнении о целесообразности разработки баллистических ракет, рассчитанных на большую дальность полета. Для дальнейшей разработки он выбрал проект одноступенчатой баллистической ракеты БН. Этому выбору конструктор остался верен на всю жизнь. Попутно заметим, что сегодня конструкторы ракет вновь уделяют внимание атмосферным крылатым летательным аппаратам как стратегическим средствам доставки ядерного оружия.

Разработка двигателей для Р-З велась в ОКБ-456 под руководством Валентина Глушко и в НИИ-1 МАП (бывший РНИИ) под руководством Александра Полярного. Валентин Глушко разрабатывал новые кислородно-керосиновые двигатели.

«Шел поиск конструкций, схем, технологий для новых, более эффективных ракетных систем. В этом была суть стратегии: используя имеющийся опыт и возможности, искать новые пути развития. Так, уже в 1947-1954 годах делается попытка разработки новых двигателей РД-110 и РД-105 для проектируемой в КБ С.П.Королева ракетной системы Р-З (двигатели РД-110 и РД-105 возможно предназначались для ракеты Р-З – прим. авт.). Параметры двигателей по тем временам были очень высокие. Тягу предполагалось увеличить по сравнению с существовавшими тогда двигателями в три-четыре раза, давление в камере – более чем в два с половиной раза, удельная масса должна быть снижена почти вдвое. Но в связи с многими техническими проблемами работы по РД-110 были прекращены хотя были изготовлены образцы отдельных агрегатов». (Однажды и навсегда… Документы и люди о создателе ракетных двигателей и космических систем академике Валентине Петровиче Глушко. – М.: Машиностроение, 1998. С. 236-237). По проекту, двигатель РД-110 ракеты Р-З должен был развивать тягу свыше 120 тс при удельном импульсе тяги 243 кгс с/кг. В случае реализации проекта, это был бы первый отечественный кислородно-керосиновый двигатель для баллистической ракеты дальнего действия.

Комплекс наземного оборудования разрабатывался в ГСКБ Спецмаш под руководством Владимира Бармина. Система автономного управления с радиокоррекцией проектировалась в НИИ-885 под руководством Михаила Рязанского и Николая Пилюгина. Система управления создавалась также в НИИ-20 под руководством Бориса Коноплева (позже Коноплев перешел работать в НИИ-885, в 1959 году возглавил харьковское ОКБ– 692). Командные приборы (гироскопы) разрабатывались в НИИ-944 под руководством Виктора Кузнецова.

В июне 1949 года проект ракеты Р– 3БН был завершен. 7 декабря 1949 года проект одобрен научно-техническим советом НИИ-88. Однако в начале 1950-х годов Королев настоял на его прекращении в пользу разработки межконтинентальной баллистической ракеты Р-7.

Р-З. 8А67

Р-3 – одноступенчатая баллистическая ракета средней дальности (баллистическая ракета дальнего действия). Разработка велась в НИИ-88 под руководством Сергея Королева. Проектирование началось в апреле 1947 года. Разработка завершена в июне 1949 года. Проект прекращен в начале 50-х годов.

Маршевый однокамерный ЖРД РД– 110 создавался в ОКБ-456 под руководством Валентина Глушко. Компоненты топлива – кислород и керосин. Комплекс наземных средств разрабатывался в ГСКБ Спецмаш под руководством Владимира Бармина. Стартовое устройство – стационарный наземный пусковой стол. Способ старта – газодинамический. Система автономного управления с радиокоррекцией проектировалась в НИИ-885 под руководством Михаила Рязанского и Николая Пилюгина, а также в НИИ-20 под руководством Бориса Коноплева. Командные приборы (гироскопы) разрабатывались в НИИ-944 под руководством Виктора Кузнецова.

Максимальная дальность стрельбы, км 3000

Длина ракеты, м  27

Максимальный диаметр корпуса, м 2,8

Тяга маршевого двигателя, тс 120

Удельный импульс тяги маршевого двигателя, кгс с/кг 243

Р-5. 8А62

Разработка ракеты Р-5 начата в конструкторском бюро Сергея Королева в НИИ-88 в 1949 году. Новая ракета должна была иметь дальность стрельбы, вдвое превышающую дальность Р-2. В октябре 1951 года был закончен эскизный проект. В 1952 году вышло постановление правительства о создании баллистической ракеты, обладающей дальностью полета свыше 1 000 км.

К созданию форсированного маршевого двигателя для ракеты приступил Валентин Глушко.

«Двигатель РД-103 по сравнению со своими предыдущими вариантами РД-100 и РД-101 претерпел существенные изменения. Для обеспечения полетной дальности ракеты Р-5 (порядка 1200 км) двигатель форсировался до тяги 44 тс на земле. Форсирование тяги обеспечивалось путем повышения давления в камере, что потребовало принятия мер по обеспечению прочности узлов и агрегатов двигателя и интенсификации охлаждения камеры. Существенным отличием двигателя РД– 103 от его прототипов явилось введение насосной подачи перекиси водорода. Это позволило отказаться от тяжелого стального торового бака с рабочим давлением 50 атм и заменить его алюминиевым баком с давлением 3,5 атм. Конструкторским изменениям подверглись и остальные узлы и агрегаты двигателя. Была модернизирована система и автоматика запуска и управления двигателем, введено регулирование тяги двигателя в полете». (Однажды и навсегда… Документы и люди о создателе ракетных двигателей и космических систем академике Валентине Петровиче Глушко. – М.: Машиностроение, 1998. С. 453).

Транспортные агрегаты ракетного комплекса разработаны Московским КБТМ под руководством Владимира Петрова. В ЦКБТМ под руководством Николая Лейкина был создан в единственном экземпляре лафет 8У211 для транспортировки, установки на стартовое сооружение и обслуживания ракеты, а также спроектирован и изготовлен установщик на гусеничном ходу 8У220 повышенной проходимости.

Комплекс наземного оборудования разрабатывался в ГСКБ Спецмаш под руководством Владимира Бармина. Ракета имела техническую и стартовую позиции.

Если ракета Р-1 считалась аналогом немецкой ФАУ-2, а Р-2 – модернизацией ФАУ-2, то в конструкцию ракеты Р-5 и двигателя РД-103 были внесены столь существенные изменения, что и ракету, и двигатель, по утверждению специалистов, уже можно считать оригинальными отечественными разработками.

Первый пуск ракеты осуществлен 15 марта 1953 года. Первый испытательный пуск на уменьшенную дальность состоялся 2 апреля 1953 года на полигоне Капустин Яр. В ходе первого этапа летно-конструкторских испытаний (ЛКИ) с апреля по май 1953 года было пущено 8 ракет. Первый успешный пуск на максимальную дальность проведен 19 апреля 1953 года.

В ходе второго этапа ЛКИ с октября по декабрь 1953 года произведено 7 пусков ракет на максимальную дальность. Третий этап ЛКИ проходил с августа 1954 года по февраль 1955 года. Было пущено 19 ракет. В 1954 году в ОКБ-1 на базе проходящей испытания Р-5 начата разработка баллистической ракеты Р-5М. Поданным, приведенным в брошюре "Памятные даты из истории НПО Энергомаш имени академика В.П.Глушко", ракета Р-5 принята на вооружение в 1955 году.

На основе баллистической ракеты Р– 5 разработаны геофизические ракеты Р– 5А, Р-5Б, Р-5В, которые применялись для исследования верхних слоев атмосферы, изучения Солнца, звезд, космических лучей и проведения медико-биологических исследований животных в космосе. В 1970-е годы в интересах социалистических стран – членов Совета экономической взаимопомощи – с помощью ракет, созданных на основе Р-5, проводились исследования космического пространства по программе "Вертикаль"
