«Мираж» 5 фирмы «Дассо» – одноместный истребитель– бомбардировщик – Франция, 1967 г.

Рис. 2.142. «Мираж» 5 в полете.

История создания. Самолет «Мираж» III, разрабатывавшийся в рамках программы легких самолетов-истребителей, после многочисленных усовершенствований превратился в самолет, существенно отличающийся от своего прототипа. В результате обеспечения характеристик, позволяющих самолету проходить со сверхзвуковой скоростью зоны радиолокационного обнаружения и выполнять полеты на малых высотах при любых метеорологических условиях, взлетная масса последней модификации самолета (III Е) возросла до 13 500 кг. Ориентируясь на создание легких самолетов-истребителей, фирма «Дассо» преследовала цель снижения стоимости самолета и затрат на его обслуживание и эксплуатацию. При этом предполагалось, что самолеты такого класса смогут найти покупателей и в развивающихся странах. Однако сложность оборудования и рост стоимости существенно ограничили эти надежды.

В этой ситуации фирма «Дассо» выпустила на рынок упрощенную модификацию самолета «Мираж» IIIE, который первоначально был обозначен IIIM.5, а затем «Мираж» 5. Цена самолета этой модификации должна была составлять около 1 млн. долл. (по курсу 1966 г.), однако после запуска самолета в производство оказалось, что его стоимость ненамного меньше стоимости «Миража» III. Тем не менее исключение значительной части электронного оборудования снизило эксплуатационные затраты и упростило квалификационные требования, предъявляемые к техническому и летному персоналу. Это расширило круг покупателей среди государств с небольшим военным бюджетом.

К работам над модификацией самолета «Мираж» III приступили в 1966 г., а облет первого опытного образца был осуществлен 19.05.1967 г. Поставка первых серийных самолетов началась в 1968 г. До 1.01.1977 г. в общей сложности было построено 447 самолетов. «Мираж» 5 выпускался в модификациях одноместного истребителя-бомбардировщика, разведчика и двухместного тренировочно-боевого самолета. В настоящее время он находится на вооружении авиации 10 государств, и эти три основные модификации выступают у них под различными обозначениями (как правило, начинающимися с первой буквы названия страны), хотя и незначительно отличаются друг от друга. Выпущены и эксплуатируются самолеты следующих вариантов :

– «Мираж» 5-AD, 5-RAD и 5-DAD (всего 14 самолетов) для Абу-Даби-соответственно истребитель-бомбардировщик, разведчик и двухместный тренировочно-боевой самолеты;

– «Мираж»5-ВА (облет первого состоялся 6.03.1970 г.), 5BR и 5ВБ-для Бельгии (соответственно 27, 63 и 16 самолетов были выпущены бельгийскими предприятиями SABCA), «Мираж» 5-СОА, 5-COR и 5-COD (всего 14 самолетов)-для Колумбии, «Мираж» 5-D, 5-DE, 5-DR и 5-DD (110 самолетов)-для Ливии, «Мираж» 5-Р-для Франции (до этого «Мираж» 5-J предназначался для Израиля, но в связи с эмбарго на поставки оружия Израилю 50 самолетов этой модификации было поставлено французской авиации), «Мираж» 5-G и S-DG-для Габона, «Мираж» 5-М и 5-ОМ-для Заира, «Мираж» 5-Р (22 самолета) и 5-DP (2 самолета)-для Перу, «Мираж» 5-РА (28 самолетов)-для Пакистана, «Мираж» 5-SDE и S-SDD-для Саудовской Аравии и «Мираж» 5-V и 5-БУ-для Венесуэлы.

В 1975 г. на Авиационном салоне в Париже была продемонстрирована модификация с обозначением «Мираж» 50. От своих предшественников этот самолет отличается более мощным двигателем «Атар» 9К.50, что обеспечивает ему скорость до ? = 2,2 и потолок 19 700 м. «Мираж» 50 имеет те же габаритные размеры, что и «Мираж» 5 (за исключением высоты, которая увеличилась до 4,50 м). Замена силовой установки (емкость внутренней топливной системы при этом уменьшена до 3500 л) и частично оборудования привела к тому, что масса пустого самолета возросла до 7200 кг, номинальная взлетная масса-до 9500 кг, а максимальная-до 13 700 кг. В кабине установлено катапультируемое кресло М.4, обеспечивающее безопасное покидание самолета на нулевой высоте и при скорости 167 км/ч.

Описание самолета. «Мираж» 5 внешне отличается от своего прототипа «Мираж» IIIE лишь на 0,52 м большей длиной. Зато «внутренне» новый самолет имеет три важных отличия. Первое из них заключается в использовании упрощенного электронного оборудования и прежде всего в отсутствии радиолокатора «Сирано». Ликвидация радиолокатора и удлинение фюзеляжа позволили разместить все электронное оборудование перед кабиной и освободить отсек, находящийся за кабиной. Там были установлены дополнительные топливные баки емкостью 500 л (аналогичный бак расположен в отсеке ракетного двигателя), благодаря чему емкость топливной системы возросла на 30%. Второй характерной чертой самолета «Мираж» 5 является увеличенная боевая нагрузка (до 4000 кг), причем в полетах на большие расстояния самолет может нести в баках на подвесках дополнительно еще 1000 л топлива. Альтернативный вариант нагрузки-4700 л топлива в подвесных баках и две ракеты «Сайдуиндер». Третьим важным отличием является отказ от ракетного ускорителя SEPR. Отсутствие ускорителя привело к некоторому снижению максимальной скорости, тем не менее «Мираж» 5 без внешних подвесок развивает скорость свыше 2000 км/ч. Благодаря такому уменьшению массы конструкции тактический радиус действия самолета (с нагрузкой 900 кг бомб) возрос до 1300 км при ломаном профиле полета (высоко-низко-высоко), а максимальная дальность-до 4000 км. Упрощение электронного оборудования позволило значительно снизить трудоемкость обслуживания и подготовки самолета к полету (8,5 ч на 1 ч полета). Самолет может эксплуатироваться с наскоро приготовленных аэродромов со слабым покрытием.

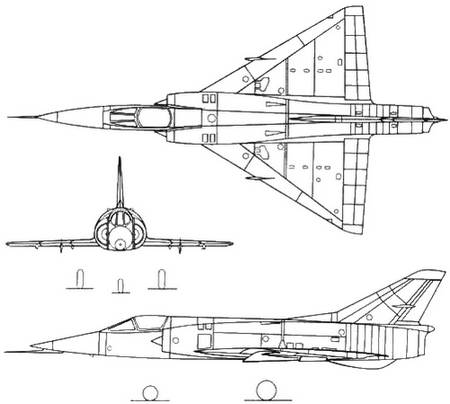

Рис. 2.143. Проекции одноместного истребителя-бомбардировщика «Мираж» 5.

Двигательная установка. На всех серийно выпускаемых самолетах «Мираж» 5 используются турбореактивные двигатели «Атар» 9С фирмы SNECMA тягой 41,63 кН (4245 кГ) без форсирования и 62,76 кН (6400 кГ) с форсированием. На опытном образце «Мираж» 50 установлен двигатель «Атар» 9К.50 тягой 49,03 кН (5000 кГ) и 70,61 кН (7200 кГ) соответственно без форсирования и с форсированием. По сравнению с «Миражом» IIIE самолет может нести на наружных подвесках большее число дополнительных баков.

Вооружение. Стационарное вооружение самолета состоит из двух пушек DEFA (калибр 30 мм) с запасом снарядов по 125 шт. на каждую. На семи замках наружных подвесок (4 подкрыльных и 3 подфюзеляжных) самолет может транспортировать различное вооружение, в том числе бомбы по 400 и 250 кг, ракеты AS.30 и «Сайдуиндер» и контейнеры с НУРС калибра 68 мм.

Летно-технические данные

Размах крыла, м 8,22

Длина, м 15,55

Высота, м 4 25

Площадь несущей поверхности, м2 34,85

Масса пустого самолета, кг 6600

Максимальная взлетная масса, кг 13 500

Грузоподъемность, кг 4000

Емкость топливных баков (внутр./внеш.), л 4330/4700

Максимальная удельная нагрузка на крыло, кг/м2 383

Максимальное отношение массы самолета к тяге при форсировании двигателя, кг/даН 2,14

Максимальное число Маха 2,0

Максимальная скорость, км/ч 2120

Максимальная скорость у земли, км/ч 1400

Посадочная скорость, км/ч 400

Практический потолок, м 17000

Радиус действия, км 650-1300

Максимальная дальность (перегоночная), км 4000

Взлетная дистанция (масса ном./макс.), м 700/1600

Посадочная дистанция (при номинальной массе), м 700

«Мираж» G фирмы «Дассо» – двухместный экспериментальный самолет с изменяемой геометрией крыла – Франция, 1967 г.

История создания. К исследованиям самолета с изменяемой геометрией крыла фирма «Дассо» приступила еще до разработки в мае 1964 г. проекта самолета «Дафна» (со взлетной массой около 15000 кг) с двигателями RB.123 фирмы «Роллс-Ройс». Систематические опытно-конструкторские работы над самолетом начались в конце 1964 г. Спустя год результаты были настолько многообещающими, что в октябре 1965 г. фирма получила официальный заказ на строительство опытного образца. В ноябре конструкторы приступили к выполнению рабочих чертежей самолета, который получил обозначение «Мираж» G. Опытный образец с турбовентиляторным двигателем TF-306 фирмы SNECMA был готов в апреле 1967 г., в сентябре проводились его стендовые испытания, в октябре был осуществлен первый опытный подлет над стартовой полосой, а 18 ноября проведен облет самолета. Уже во время четвертого полета начались эксперименты с изменением угла стреловидности, который в седьмом полете составлял уже 70°. Во время летных испытаний была достигнута скорость ? = 2,2. Проведенные испытания подтвердили хорошие летные качества самолета (прежде всего на малых скоростях). Испытания показали, что изменение стреловидности крыла в полете не представляет каких-либо сложностей (даже во время выполнения крутых виражей). До момента аварии, которая случилась 13.1.1971 г., было совершено 316 полетов, за время которых было налетано 400 ч. С 1968 г. фирма «Дассо» работала одновременно над опытным образцом многоцелевого двух– двигательного истребителя изменяемой геометрии «Мираж» G8 (см. выше).

Описание самолета. «Мираж» G выполнен по схеме высокоплана с крылом, имеющим аэродинамическую крутку и нулевой угол установки. Угол стреловидности передней кромки поворотных частей крыла может изменяться в пределах 20-70°. Изменение положения подвижных частей крыла осуществляется с помощью двух гидроприводов, расположенных по оси симметрии самолета. Передача воздействий от гидроприводов осуществляется посредством механической трансмиссии. Гидропривод может развивать усилие 686,46 кН, а воздействие на поворотные части крыла осуществляется с помощью двух винтовых домкратов, что обеспечивает полный поворот консолей за время 12-15 с (даже во время маневра с перегрузкой 3). При увеличении стреловидности крыла его хвостовая часть вблизи корневого сечения должна убираться в специальные ниши фюзеляжа, способ закрывания которых разработан и запатентован фирмой. Он основан на использовании деформируемой, облегающей обшивки, которая обеспечивает требуемую форму фюзеляжа (в месте расположения убираемых хвостовых частей крыла) при любом изменении стреловидности. Был запатентован также способ обеспечения герметичности и функционирования топливной и пневматической систем при изменении стреловидности крыла. Была применена телескопическая система трубопроводов, шарнирно закрепленных на фюзеляже и в корневом сечении поворотной консоли крыла.

Хорошие характеристики самолета «Мираж» G при сверхзвуковом полете (несмотря на сравнительно небольшую тягу двигательной установки) были получены не только благодаря использованию крыла большой стреловидности (малое волновое сопротивление), но также за счет принятой большей удельной нагрузки на крыло (малое сопротивление трению) и использования профилей с относительной толщиной, изменяющейся вдоль размаха от 11 до 4% (при изменении стреловидности от 20 до 70° относительная толщина профиля уменьшается приблизительно в 2 раза). Вдоль всего размаха крыла располагаются предкрылки и двухщелевые выдвижные закрылки, благодаря которым коэффициент подъемной силы при стреловидности 20° составляет 2,8, т. е. в 4 раза больше, чем у самолета «Мираж» III. Максимальный угол отклонения закрылков составляет 52°. Во время взлета и посадки предкрылки выдвигаются в крайнее положение; на остальных режимах полета они находятся в среднем положении, что улучшает управляемость самолета (даже при максимальном угле стреловидности крыла). При стреловидности 70° закрылки и интерцепторы блокируются механически. При минимальной стреловидности и выпущенных закрылках и интерцепторах механически блокируется система поворота консолей крыла. Для уменьшения длины пробега и скорости во время пикирующего полета использованы четырехсекционные тормозные щитки, расположенные по контуру хвостовой части фюзеляжа (перед горизонтальным оперением). Самолет также оснащен тормозным парашютом.

Конструкция фюзеляжа-типичная для всех боевых самолетов, выпускаемых фирмой. Исключение составляет участок, на котором располагается крыло. Остальные части фюзеляжа (в том числе и расположенные по бокам кабины экипажа воздухозаборники) такие же, как у самолета «Мираж» F.2. Первая кабина предназначена для пилота, вторая-для инженераиспытателя. Киль выполнен в виде трехлонжеронной конструкции: внешние лонжероны воспринимают нагрузку от обшивки, а центральный передает эту нагрузку на фюзеляж. Конструкция руля направления-слоистая. Система аэродинамического управления самолетом состоит из интерцепторов, управляемого дифференциального стабилизатора и классического вертикального оперения. Шасси разработано фирмой «Мессье». Его конструкция такая же, как у самолета «Мираж» F.I. Главные стойки шасси оснащены спаренными колесами.

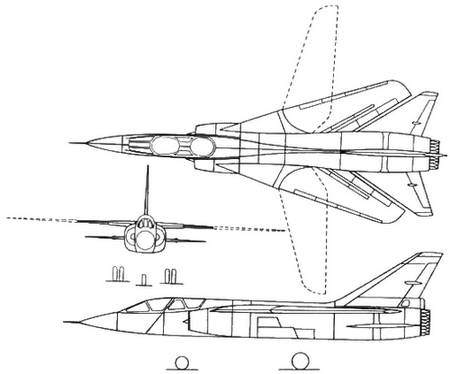

Рис. 2.144. Проекции двухместного экспериментального самолета с изменяемой геометрией крыла «Мираж» G.

Двигательная установка. На самолете «Мираж» G используется турбовентиляторный двигатель TF-306 фирмы SNECMA с тягой на форсаже 101,49 кН (10350 кГ), у которого усовершенствована (по сравнению с самолетом «Мираж» F.2) система дожигания. Топливо массой 4800 кг размещено в фюзеляжных и крыльевых баках.

Летно-технические данные

Размах крыла (макс./мин.), м 13,0/7,0

Длина, м 16,80

Высота, м 5,35

Площадь несущей поверхности, м2 25,0

Масса пустого самолета, кг 10200

Взлетная масса (ном./макс.), кг 15 200/18 000

Емкость внутренних топливных баков, л 4800

Удельная нагрузка на крыло (ном./макс.), кг/м2 517/612

Отношение массы самолета (ном./макс.) к тяге при форсировании, кг/даН 1,50/1,77

Максимальное число Маха 2,2

Посадочная скорость, км/ч 212

Практический потолок, м 18 500

Максимальная дальность, км 6500

Продолжительность полета, ч 8

Длина разбега, м 350

Длина пробега, м 305

«Аналог» 144-одноместный экспериментальный самолет с оживальным крылом конструкции А. И. Микояна и А.Н. Туполева– СССР, 1967 г.

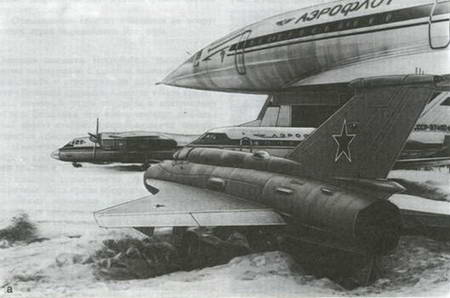

Рис. 2.145. Самолеты «Аналог» 144 и Ту-144 на аэродроме (а) и в совместном полете (б).

История создания. Самолет предназначался для полетных исследований при использовании оживального крыла применительно к программе создания сверхзвукового пассажирского самолета ТУ-144. Облет самолета состоялся в 1967 г.

Описание самолета. «Аналог» 144 разработан на основе самолета МиГ-21, от которого он перенял фюзеляж, вертикальное оперение и шасси. Представляет собой среднеплан, построенный по схеме «бесхвостка». Каждое полукрыло оснащено четырехсекционными элевонами. Главные стойки шасси убираются в крыло и в фюзеляж (колеса). Под фюзеляжем находятся четырехсекционные тормозные щитки и подфюзеляжный киль.

Двигательная установка. Аналогична двигательной установке самолета МиГ-21.

Летно-технические данные

Размах крыла, м 11,5

Длина, м 15

Высота, м 4,60

Взлетная масса, кг 9000

Отношение массы самолета к тяге, кг/даН 1,48

Максимальная скорость, км/ч 2500

Потолок, м 20000

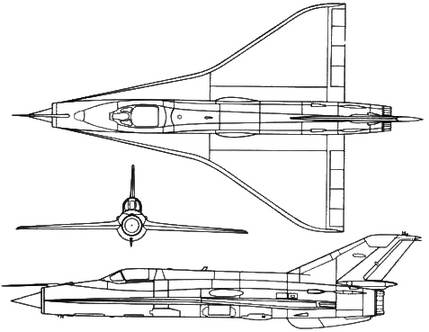

Рис. 2.146. Проекции самолета «Аналог» 144.

Многоцелевой одноместный истребитель с изменяемой геометрией крыла конструкции А. И. Микояна – СССР, 1967 г.

Рис. 2.147. Опытный образец многоцелевого истребителя с изменяемой геометрией крыла конструкции А. И. Микояна.

Рис. 2.148. Серийная модификация истребителя.

Рис. 2.149. Серийная модификация истребителя.

История создания. В середине 60-х годов конструкторское бюро А. И. Микояна приступило к разработке истребителя с изменяемой стреловидностью крыла. В самолете, рассчитанном на высокие полетные скорости и универсальное применение, был реализован ряд новых аэродинамических и конструктивных решений. Это потребовало проведения длительных научно– исследовательских и проектно-конструкторских работ, продувок в аэродинамических трубах, наземных и летных испытаний. Опытный образец самолета был публично показан на воздушном параде в Домодедово в августе 1967 г.

Серийные самолеты, поступившие на вооружение военно-воздушных сил, несколько отличались от опытного экземпляра габаритными размерами, носовой частью фюзеляжа, наличием геометрического уступа передней кромки крыла и др.

Первоначально самолет в боевом варианте предназначался для обеспечения превосходства в воздухе и выполнения полетов на перехват. Однако впоследствии с учетом хороших летных характеристик самолета на малых высотах была разработана модификация, предназначенная для непосредственной поддержки войск. Она отличалась формой носовой части, оборудованием и несколько большей грузоподъемностью. Был также разработан двухместный учебно-боевой вариант самолета.

Описываемый самолет находится на вооружении стран Варшавского Договора.

Описание самолета. Истребитель выполнен по схеме высокоплана с крылом изменяемой стреловидности и стреловидным хвостовым оперением большой площади. Консоли крыла крепятся с помощью узлов поворота к центроплану вблизи фюзеляжа, чем обеспечивается наибольший эффект изменения стреловидности (поворачивается практически все крыло, а не часть его).

Изменение продольной устойчивости при повороте крыла, вызываемое перемещением центра давления, компенсируется соответствующим отклонением управляемого стабилизатора. Поворотные части крыла оборудованы четырехсекционными носовыми щитками и трехсекционными закрылками, улучшающими взлетно– посадочные характеристики самолета. Передняя и задняя кромки крыла-прямолинейные; на передней кромке имеется геометрический уступ. Крыло самолета выполнено аэродинамически «чистым»-без гребней и пилонов.

Фюзеляж самолета имеет заостренную носовую часть, в которой располагаются антенна РЛС, приборный отсек, кабина пилота и ниша уборки передней стойки шасси. Кабина пилота с катапультируемым сиденьем класса 0-0 оборудована вписанным в обводы фюзеляжа фонарем, который открывается назад-вверх. Вертикальное оперение самолета-стреловидное, большой площади с удлиненным форкилем. Для повышения путевой устойчивости используется подфюзеляжный киль, складывающийся при взлете и посадке. В нижней части киля, под рулем направления, расположен контейнер тормозного парашюта. Горизонтальное оперение выполнено в виде управляемого дифференциального стабилизатора, с помощью которого осуществляется управление самолетом по крену и тангажу. В хвостовой части фюзеляжа, над поверхностями стабилизатора и под ними, находятся четырехстворчатые тормозные щитки.

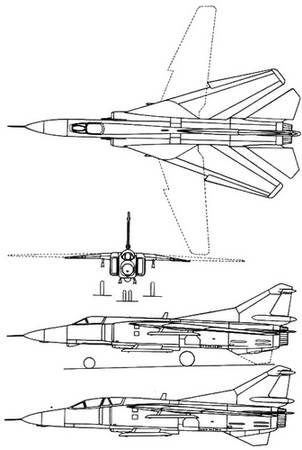

Рис. 2.150. Проекции многоцелевого истребителя с изменяемой геометрией крыла конструкции А. И. Микояна.

На самолете применено трехстоечное шасси (передняя стойка со спаренными колесами, главные-с одинарными), убираемое в фюзеляж.

Силовая установка состоит из одного турбореактивного двигателя с многостворчатым регулируемым соплом. Боковые плоские регулируемые воздухозаборники оборудованы устройствами для отвода пограничного слоя с поверхности фюзеляжа и снабжены взлетными и перепускными створками.

На пяти пилонах (двух подкрыльных, расположенных на неповоротных корневых частях крыла, и трех подфюзеляжных) самолет может нести разнообразное вооружение, включая бомбы и управляемые и неуправляемые ракеты. Центральный подфюзеляжный пилон приспособлен для подвески дополнительного топливного бака.

«Ягуар» объединения SEPECAT– одноместный истребитель– бомбардировщик и учебно-боевой самолет-Франция/Великобритания, 1968 г.

Рис. 2.151. Двухместная модификация Т.Мк.2 самолета «Ягуар».

История создания. В 1964 г. штаб французских ВВС сформулировал тактико-технические требования к дешевому и простому по конструкции самолету, предназначенному для выполнения заданий по подготовке летного состава и тактической поддержки, который бы обладал сверхзвуковой скоростью (ЕСАТ). В результате конкурса был выбран проект Вг.121. Параллельно штаб ВВС проводил исследования, преследующие цель разработки сверхзвукового учебно– боевого самолета для замены околозвуковых самолетов «Хантер» фирмы «Хоукер» и «Нэт» фирмы «Фолленд». Предварительные проекты такого самолета были разработаны английскими фирмами «Инглиш электрик» (Р45), «Хантинг» (Н.155) и «Фолленд» (Fol47). С учетом экономической целесообразности правительства Франции и Великобритании подписали 17 мая 1965 г.. соглашение о совместном строительстве самолета, который отвечал бы требованиям обеих стран. За основу был принят французский проект Вг.121; разработка конструкции планера была поручена фирмам «Бреге авиасьон» и «Бритиш эркрафт», а создание двигателя – фирмам «Роллс-Ройс» и «Тюрбомека». На период строительства самолета сотрудничающие фирмы образовали объединение SEPECAT. Спустя 18 месяцев со дня подписания соглашения было начато строительство первого опытного образца (из 10 заказанных 8 предназначались для летных и 2-для прочностных испытаний). Одновременно приступили к стендовым испытаниям двигателя. 10 января 1968 г. было принято решение о серийном производстве 402 самолетов, 202 из которых предназначались для Великобритании. По предварительным расчетам стоимость самолета должна была составлять 1,5 млн. долл., однако уже в 1973 г. британская модификация S стоила 1,5 млн. ф. ст., а французская модификация А-15-16 млн. фр. (1,35-1,45 млн. ф. ст.). До 1976 г. были получены заказы на строительство 426 самолетов ( в том числе по 12 для Эквадора и Омана) следующих модификаций:

– одноместный самолет тактической поддержки «Ягуар» А (160 самолетов для Франции, облет первого самолета 29.03.1969 г.) и «Ягуар» S (165 самолетов под обозначением GR.Mkl для Великобритании, облет 12.10.1969 г.);

– двухместный учебно-боевой самолет «Ягуар» В (для Великобритании, обозначение «Ягуар» Т.Мк2, 30.08.1971 г.) и «Ягуар» E (для Франции, 8.09.1968 г.). 14.11.1969 г. был совершен облет самолета «Ягуар» M-одноместной модификации, предназначаемой для французской палубной авиации (программа разработки этого самолета была аннулирована в 1972 г.). Облет первого серийного самолета «Ягуар» E был осуществлен 2.11.1971 г., самолета «Ягуар» А-20.04.1972 г., «Ягуар» S-11.10.1972 г, «Ягуар» В-22.03.1973 г.

На вооружение французской авиации первые самолеты начали поступать в 1972 г., британской-в 1973 г. До конца мая 1977 г. было выпущено 316 самолетов. Во время полетов один опытный образец самолета разбился (вероятно, вследствие аварии двигателя, после чего был уменьшен допустимый форсаж), у второго поломалось шасси, а у третьего на земле взорвался двигатель.

В августе 1974 г. была начата разработка экспортной модификации самолета «Ягуар Интернэшнл» (на базе модификации «Ягуар» S с усовершенствованным двигателем «Адур» Мк-804 с номинальной тягой 23,40 кН и форсированной тягой 38,25 кН). Облет самолета был совершен 19.08.1976 г. Поставки (в Оман) начались в январе 1977 г.

Описание самолета. «Ягуар» представляет собой высокоплан со стреловидным крылом (угол стреловидности, определяемый по линии фокусов, составляет 40°) удлинения 3,12 при отрицательном угле поперечного V 3°. Конструкция крыла-классическая моноблочная, аналогичная той, которая принята в самолете «Таон» фирмы «Бреге». Передняя кромка с двойной стреловидностью, обеспечивающей большую строительную высоту за счет увеличения хорды при постоянной относительной толщине профиля, имеет небольшой уступ в концевой части крыла, плоскость которого определяет размах предкрылка. Задняя кромка-с малым положительным углом стреловидности – в концевых частях крыла имеет спрямленный участок (для повышения эффективности закрылков и увеличения толщины корневой нервюры). Закрылки – выдвижные, щелевые, секционированные – расположены по всему размаху. Вместо элеронов применены интерцепторы, которые устанавливаются на верхних поверхностях крыла в области внешних секций закрылков.

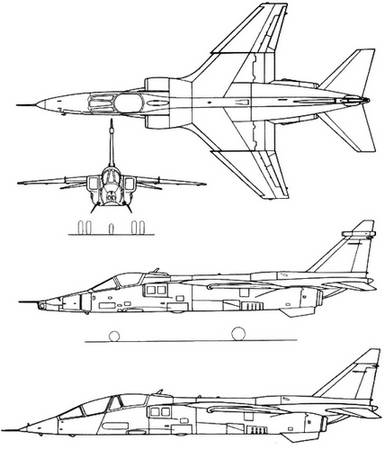

Рис. 2.152. Проекции одноместного истребителя-бомбардировщика и учебно-боевого самолета «Ягуар».

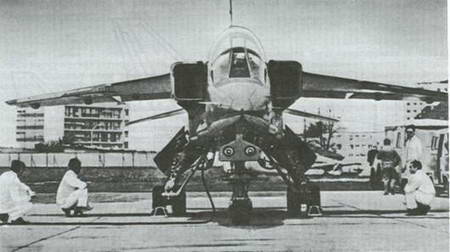

Рис. 2.153. Проведение ремонтно-профилактических работ на самолете «Ягуар».

Сечение фюзеляжа в носовой части круглое, затем прямоугольное со скругленными углами. Фюзеляж с плоской нижней поверхностью выполнен в соответствии с правилом площадей. В передней части находится радиолокационное оборудование и кабина экипажа, в центральной -топливные баки, в хвостовой-двигатели, а оперение крепится к балочному окончанию фюзеляжа. Фонарь кабины-обтекаемой формы-обеспечивает хорошую видимость благодаря несколько отклоненной вниз носовой части фюзеляжа. В двухместной модификации вторая кабина предназначается для инструктора, кресло которого расположено на 380 мм выше кресла стажера. Индивидуальные фонари кабин открываются вверх-назад. Горизонтальное оперение имеет стреловидность 43° (по линии фокусов). Конструкция киля-моноблочная, руля направления-с многослойной обшивкой. Управляемый дифференциальный стабилизатор имеет отрицательный угол поперечного V 10°. Поворот плоскостей стабилизатора при поперечном управлении сопряжен с отклонением интерцепторов. Конструкция стабилизатора – моноблочная с подвижной относительно фюзеляжа осью. Привод управляющих поверхностей осуществляется с помощью гидравлических серводвигателей. Планер рассчитан на эксплуатационные перегрузки 8,6 ед. и разрушающие + 12,0 ед.

Шасси-трехстоечное; передняя стойка убирается назад, главные-со спаренными колесами-вперед, в боковые ниши фюзеляжа. Требование базирования самолета на наскоро приготовленных аэродромах заставило конструкторов фирм «Мессье» и «Даути» отступить от общепринятого в современной авиации принципа и использовать пневматики низкого давления (0,35 МПа-в передней стойке и 0,49 МПа-в главных) для больших скоростей. Примененные бескамерные пневматики имеют усиленный нейлоновый корд, который характеризуется малым (по сравнению с чисто резиновым) стиранием и пониженным выделением тепла (вследствие меньшей деформации). Передняя стойка шасси-управляемая с возможностью поворота плоскости колес в диапазоне ± 55°. При номинальной взлетной массе самолета шасси допускает посадку с вертикальной скоростью 3,7 м/с. «Ягуар» является единственным в своем классе самолетом, который в спокойных атмосферных условиях может взлетать с площадок с травяным покрытием длиной около 1000 м.

Двигательная установка. Из оперативных требований и соображений безопасности принята двухдвигательная схема с использованием двигателей совместного англо-французского (фирмы «Роллс-Ройс» и «Тюрбомека») производства типа «Адур» RB172/T260. Установленные на первых опытных самолетах двигатели развивали статическую тягу 19,61 кН (2000 кГ) без форсирования и 29,42 кН (3000 кГ) на форсаже. Последние облетанные опытные образцы и 40 серийных самолетов оснащены модифицированными двигателями «Адур» Мк.101 с массой конструкции 729 кг и тягой соответственно 20,54 и 30,82 кН. Благодаря повышению допустимой температуры перед турбиной до 1150°С в двигателе модификации Мк102, используемой в последующих серийных самолетах, тяга была увеличена соответственно до 22,75 кН (2320 кГ) и 32,49 кН (3313 кГ) и в конечном итоге до 23,88 кН (2435 кГ) и 35,60 кН (3630 кГ). Двигатели установлены рядом в почти горизонтальной плоскости, в задней части фюзеляжа. Наклон их продольных осей по отношению к оси самолета составляет 6°. Запуск двигателей осуществляется независимо от наземных источников, с помощью турбостартера. Пять внутренних топливных баков общей емкостью 4500 л расположены в фюзеляже между каналами воздухозаборников и в околофюзеляжных частях крыла. Подкрыльные замки внешних подвесок позволяют нести 4 дополнительных топливных бака. Самолеты «Ягуар» модификаций А, В и S оснащены оборудованием для дозаправки во время полета (топливо– приемник расположен в передней части фюзеляжа, с правой стороны кабины). Два боковых воздухозаборника – прямоугольного сечения, сверхзвуковые, нерегулируемые, с клиновидными генераторами косого скачка и устройствами отвода пограничного слоя.

Вооружение. Все модификации, за исключением «Ягуара» В, имеют стационарное вооружение в виде двух пушек (калибр 30 мм) с запасом снарядов 150 шт. на каждую. Французские самолеты оснащены пушками DEFA, британские – пушками «Эйден» (модификация В оснащена одной пушкой). На самолете имеются пять замков внешних подвесок (по два под консолями крыла и один под фюзеляжем) с общей грузоподъемностью 4500 кг. На подкрыльных замках (грузоподъемность околофюзеляжных 1000 кг,

концевых 500 кг) могут быть подвешены бомбы, контейнеры НУРС SNEB или управляемые ракеты класса воздух-воздух «Мажик» фирмы «Матра». Подфюзеляжный замок (1000 кг) приспособлен для подвески бомб и управляемых ракет класса воздух-земля (тактического ядерного оружия AN-52 в модификации А).

Летно-технические данные

Размах крыла, м 8,69

Длина модификаций А и S (В и Е), м 15,52(16,42) 1)

[Закрыть]

Высота, м 4,92

Площадь несущей поверхности, м2 24,00

Масса пустого самолета, кг 7000

Взлетная масса (ном./макс.), кг 11000/15 500

Максимальная масса при посадке, кг 8450

Грузоподъемность узлов внешних подвесок, кг 4500

Емкость топливных баков (внутр./внешн.), кг 4500/3600

Удельная нагрузка на крыло (ном./макс.), кг/м2 455/641

Максимальная удельная нагрузка на крыло при посадке, кг/м2 349

Отношение массы самолета (ном./макс.) к тяге при форсировании, кг/даН 1,69/2,39

Максимальное число Маха 1,5

Максимальная скорость на высоте 11 000 м, км/ч 1800

Максимальная скорость у земли, км/ч 1300

Посадочная скорость, км/ч 213

Максимальная дальность (перегоночная), км 4210

Практический потолок, м 14 300

Радиус действия, км 575-1315

Продолжительность полета, ч 3

Длина разбега, м 580

Взлетная дистанция, м 940

Длина пробега, м 470

Посадочная дистанция, м 860

1) С ПВД 16,83 (17,53) м.
