Глава 35. Комбинационные логические схемы

ЦЕЛИ

После изучения этой главы студент должен быть в состоянии:

• Описать функции шифраторов, дешифраторов, мультиплексоров, сумматоров, вычитающих устройств и компараторов.

• Различать схематические обозначения шифраторов, дешифраторов, мультиплексоров, сумматоров, вычитающих устройств и компараторов.

• Перечислить применения комбинационных логических схем.

• Начертить таблицы истинности для различных комбинационных логических схем.

Комбинационные логические схемы – это схемы, состоящие из комбинаций элементов И, ИЛИ, инверторов и образующие более сложные схемы. Выход комбинационных логических схем является функцией состояний их входов, типов использованных элементов и их соединений между собой. Наиболее часто встречающимися комбинационными логическими схемами являются шифраторы, дешифраторы, мультиплексоры и арифметические схемы.

35-1. ШИФРАТОРЫ

Шифратор – это комбинационная логическая схема, имеющая один или более входов и создающая многоразрядный двоичный выход. Шифрование – это процесс преобразования любого символа клавиатуры или числа, поданного на вход в кодированный выход в двоичном или двоично-десятичном коде.

На рис. 35-1 изображен десятично-двоичный шифратор, называемый шифратором на «4». Его функция состоит в преобразовании отдельной цифры (от 0 до 9), поданной на вход, в четырех разрядный двоичный код на выходе. Это означает, что если на клавиатуре нажата цифра 4, то на вход 4 будет подан высокий уровень, или 1, а на выходе появится 4-разрядный код 0100.

Рис. 35-1. Десятично-двоичный шифратор.

На рис. 35-2 изображен десятично-двоичный приоритетный шифратор. Функция приоритета означает, что если две клавиши нажаты одновременно, то шифратор выдаст двоично-десятичный код, соответствующий большей десятичной цифре. Например, если на шифратор подать одновременно цифры 2 и 5, то он выдаст двоично-десятичный код 0101, соответствующий цифре 5. Шифраторы этого типа встроены в одну интегральную микросхему и состоят примерно из 30 логических элементов.

Рис. 35-2. Десятично-двоичный шифратор с приоритетом.

На рис. 35-3 изображено логическое обозначение шифратора с приоритетом. Шифраторы этого типа используются для преобразования десятичных чисел с клавиатуры в двоично-десятичный код 8421. Десятично-двоичный шифратор и десятично-двоичный приоритетный шифратор всегда можно найти там, где есть ввод с клавиатуры. Это калькуляторы, клавиатуры компьютеров, электронные пишущие машинки и телетайпы.

Рис. 35-3. Логическое обозначение десятично-двоичного шифратора с приоритетом.

35-1. Вопросы

1. Что такое шифрование?

2. Что делает шифратор?

3. В чем разница между обычным шифратором и приоритетным шифратором?

4. Нарисуйте логическое обозначение десятично-двоичного приоритетного шифратора.

5. Где применяются десятично-двоичные шифраторы?

35-2. ДЕШИФРАТОРЫ

Дешифратор – это одна из наиболее используемых комбинационных логических схем. Он преобразует сложный двоичный код в распознаваемую цифру или символ.

Например, он может дешифровать число в двоично-десятичном коде в одну из десяти возможных десятичных цифр. Выход такого дешифратора используется для работы цифрового отсчета или дисплея. Дешифратор этого типа называется дешифратор 1 на 10 или дешифратор 4 линии-на 10-линий.

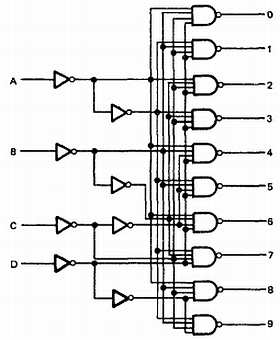

На рис. 35-4 изображены десять элементов НЕ-И, требующихся для дешифрации 4-разрядного числа в двоично-десятичном коде в десятичную цифру. Когда на всех входах элемента НЕ-И высокий уровень, на его выходе 0. На всех других выходах элементов НЕ-И дешифратора – высокие уровни. Для того, чтобы каждый раз не рисовать все логические элементы цепи, используется обозначение, показанное на рис. 35-5.

Рис. 35-4. Двоично-десятичный дешифратор.

Рис. 35-5. Логическое обозначение двоично-десятичного дешифратора.

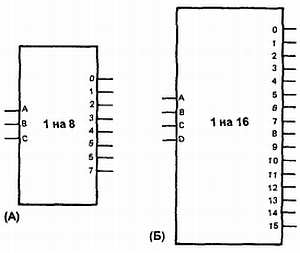

Два других типа дешифраторов – это дешифратор с восемью выходами и дешифратор с шестнадцатью выходами (рис. 35-6).

Рис. 35-6. Логические обозначения дешифраторов 1 на 8 (А) и 1 на 16 (Б).

Дешифратор с восемью выходами преобразует входное трехразрядное слово в напряжение на одном из восьми выходов. Дешифратор с шестнадцатью выходами преобразует входное четырехразрядное слово в напряжение на одном из шестнадцати выходов. Его также называют дешифратор 4 линии-на-10-линий.

Специальным типом дешифратора является дешифратор стандартного двоично-десятичного кода в коды семисегментного индикатора. Он преобразует двоично-десятичный код в специальный 7-разрядный код, обеспечивающий работу семисегментного индикатора, отображающего десятичные цифры (рис. 35-7).

Рис. 35-7. Конфигурация семисегментного индикатора.

Индикатор состоит из семи светодиодных сегментов, которые загораются в различных комбинациях, отображая каждую из десяти десятичных цифр, от 0 до 9 (рис. 35-8).

Рис. 35-8. Использование семисегментного индикатора для отображения десятичных цифр.

Кроме семисегментных светодиодных индикаторов существуют индикаторы накаливания, люминесцентные и жидкокристаллические индикаторы.

Работа каждого из этих индикаторов основана на одном принципе. Сегмент активируется либо высоким, либо низким уровнем напряжения. На рис. 35-9 изображены два типа светодиодных индикаторов: с общим анодом и с общим катодом. В каждом случае светодиодный сегмент должен быть смещен в прямом направлении для того, чтобы он излучал свет. В случае с общим катодом, при высоком уровне (1) сегмент светится, а при низком (0) – нет.

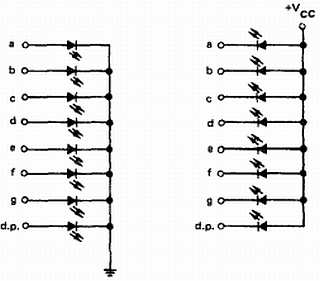

Рис. 35-9. Два различных типа светодиодных индикаторов.

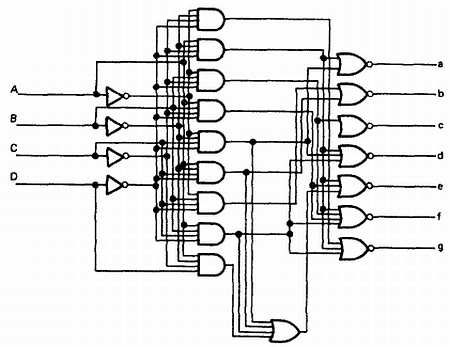

На рис. 35–10 изображена декодирующая логическая цепь, преобразующая двоично-десятичный код в код семисегментного индикатора. Обращаясь к рис. 35-7, заметим, что сегмент а светится для цифр 0, 2, 3, 5, 7, 8 и 9; сегмент b светится для цифр 0, 1,2, 3, 4, 7, 8 и 9 и т. д. Для определения логической схемы, необходимой для зажигания каждого сегмента дисплея, могут быть записаны выражения Булевых функций. Логическое обозначение дешифратора двоично-десятичного кода в код семисегментного индикатора изображено на рис. 35–11, – это цепь, содержащая в интегральной микросхеме.

Рис. 35–10. Дешифратор двоичного кода в код семисегментного индикатора.

Рис. 35–11. Логическое обозначение дешифратора двоично-десятичного кода в код семисегментного индикатора.

35-2. Вопросы

1. Что такое дешифратор?

2. Для чего используются дешифраторы?

3. Нарисуйте логическое обозначение дешифратора 1 на 10.

4. Для чего предназначен дешифратор двоично-десятичного кода в код семисегментного индикатора?

5. Какие коды могут использоваться в дешифраторах?

35-3. МУЛЬТИПЛЕКСОРЫ

Мультиплексор – это цепь, используемая для выбора и передачи на выход одного из нескольких входных сигналов. Например, неэлектронным мультиплексором является однополюсный многопозиционный переключатель (рис. 35–12).

Рис. 35–12. Однополюсный, многопозиционный переключатель, используемый в качестве мультиплексора в неэлектронных цепях.

Многопозиционные переключатели широко используются в электронных цепях. Однако в цепях, работающих с высокими скоростями, требуются мультиплексоры для автоматического выбора и высокоскоростного переключения.

Механическое переключение не может удовлетворительно выполнить эту задачу. Следовательно, мультиплексоры, используемые для выполнения высокоскоростного переключения, должны состоять из электронных компонентов.

Мультиплексоры имеют дело с данными двух типов: аналоговыми и цифровыми. Мультиплексоры для аналоговых сигналов состоят из реле и транзисторных ключей.

Мультиплексоры для цифровых сигналов состоят из стандартных логических элементов.

Цифровые мультиплексоры позволяют направлять цифровые данные от отдельных источников в общую линию для передачи по назначению. Типичный мультиплексор имеет несколько входов и один выход. Входы мультиплексора активируются входом выбора данных, определяющих вход, по которому данные будут приниматься. На рис. 35–13 изображена логическая схема восьмивходового мультиплексора. Заметим, что мультиплексор имеет три линии управления входами, обозначенные А, В и С. Путем подачи соответствующего двоичного кода на линии управления, может быть выбран любой из восьми входов.

Рис. 35–13. Логическая схема восьмивходового мультиплексора.

Обозначение цифрового мультиплексора показано на рис. 35–14.

Рис. 35–14. Логическое обозначение восьмивходового мультиплексора.

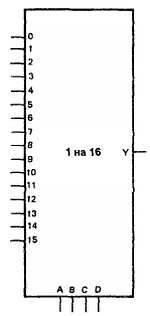

На рис. 35–15 изображено обозначение 16-входового мультиплексора. Заметим, что мультиплексор имеет четыре линии управления для активации шестнадцати входов данных.

Рис. 35–15. Логическое обозначение шестнадцативходового мультиплексора.

Кроме селекции потоков данных, мультиплексоры широко используются для преобразования данных из параллельного кода в последовательный. Двоичное слово, представленное параллельным кодом, подается на вход мультиплексора. Подавая на управляющие входы последовательность разрешающих кодов, можно получить на выходе последовательное представление параллельного двоичного слова, поданного на вход.

На рис. 35–16 изображена схема преобразования данных из параллельного кода в последовательный с помощью мультиплексора. Трехразрядное двоичное слово со счетчика используется для выбора нужного входа. Параллельное восьмиразрядное слово подается на вход мультиплексора.

При увеличении двоичного числа на выходе счетчика последовательно выбираются входы мультиплексора. На выходе мультиплексора появляется последовательное двоичное слово, равное параллельному, поданному на вход.

Рис. 35–16. Использование мультиплексора для преобразования данных, представленных параллельным кодом, в последовательный.

35-3. Вопросы

1. Что такое мультиплексор?

2. Как используются мультиплексоры?

3. Нарисуйте логическую схему мультиплексора?

4. С данными каких типов имеют дело мультиплексоры?

5. Как использовать мультиплексор для преобразования данных из параллельного кода в последовательный?

35-4. АРИФМЕТИЧЕСКИЕ СХЕМЫ

Сумматор

Сумматор – это главный вычислительный элемент цифрового компьютера. Компьютер выполняет всего несколько подпрограмм, в которых не используется сумматор. Сумматоры рассчитаны на работу либо в параллельных, либо в последовательных цепях. Поскольку параллельный сумматор работает быстрее и используется чаще, он будет рассмотрен более детально.

Для того чтобы понять, как работает сумматор, необходимо вспомнить правила сложения:

На рис. 35–17 изображена таблица истинности, основанная на этих правилах. Заметим, что греческая буква сигма (Σ) используется для обозначения суммы столбца. Столбец переноса обозначен С₀. Эти обозначения используются в промышленности при описании сумматора.

Рис. 35–17. Таблица истинности, составленная с помощью правил сложения.

Столбец суммы в таблице истинности совпадает со столбцом выхода в таблице истинности для элемента исключающее ИЛИ (рис. 35–18). Столбец переноса совпадает со столбцом выхода в таблице истинности для элемента И (рис. 35–19).

Рис. 35–18. Таблица истинности для элемента исключающее ИЛИ.

Рис. 35–19. Таблица истинности для элемента И.

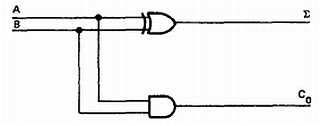

На рис. 35–20 изображены элементы И и исключающее ИЛИ, соединенные параллельно для того, чтобы обеспечить логическую функцию, необходимую для одноразрядного сложения. Выход переноса (С₀) обеспечивается элементом И, а выход суммы (Σ) обеспечивается элементом исключающее ИЛИ. Входы А и В соединены со входами элемента И и элемента исключающее ИЛИ. Таблица истинности для этой цепи такая же, как и таблица истинности, полученная с использованием правил двоичного сложения (рис. 35–17).

Рис. 35–20. Схема полусумматора.

Поскольку эта цепь не учитывает какие-либо переносы, она называется полусумматором. Он может быть использован в качестве сумматора младшего разряда при сложении двоичных чисел.

Сумматор, учитывающий перенос, называется полным сумматором. Полный сумматор имеет три входа и выходы для суммы и переноса. На рис. 35–21 приведена таблица истинности для полного сумматора. Вход C₁ – это вход переноса. Выход С₀ – это выход переноса.

Рис. 35–21. Таблица истинности для полного сумматора.

На рис. 35–22 изображен полный сумматор, составленный из двух полусумматоров. Выходы обоих полусумматоров поданы на входы элемента ИЛИ для получения выхода переноса. На выходе переноса будет 1, если на обоих входах либо первого, либо второго элемента исключающее ИЛИ также будут высокие уровни. На рис. 35–23 показаны обозначения полусумматора и полного сумматора.

Рис. 35–22. Логическая схема полного сумматора, использующая два полусумматора.

Рис. 35–23. Логические обозначения полусумматора (А) и полного сумматора (Б).

Отдельный полный сумматор способен сложить два одноразрядных числа и вход переноса. Для сложения двоичных чисел, имеющих более одного разряда, необходимо использовать дополнительные сумматоры. Вспомним, что когда одно двоичное число складывается с другим, каждый складываемый столбец дает сумму и перенос 0 или 1 в столбец следующего разряда. Для сложения двух двоичных чисел требуется полный сумматор для каждого столбца. Например, для сложения двухразрядного числа с другим двухразрядным числом необходимы два сумматора.

Трехразрядные числа требуют трех сумматоров, четырехразрядные – четырех и т. д. Перенос, создаваемый каждым сумматором, подается на вход сумматора следующего высшего разряда. Поскольку для младшего разряда перенос не требуется, для него используется полусумматор.

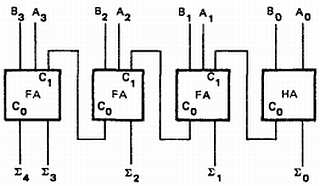

На рис. 35–24 изображен 4-разрядный параллельный сумматор.

Рис. 35–24. Четырехразрядный параллельный сумматор.

Входные биты младшего разряда обозначены А₀ и В₀. Биты следующего разряда обозначены А₁ и В₁ и т. д. Биты выходной суммы обозначены Σ₀, Σ₁, Σ₂ и т. д. Заметим, что выход переноса каждого сумматора соединен со входом переноса сумматора следующего разряда. Выход переноса последнего сумматора является старшим разрядом результата.

Вычитающее устройство

Вычитающее устройство позволяет вычитать два двоичных числа. Для того чтобы, понять, как работает вычитающее устройство, необходимо вспомнить правила вычитания.

На рис. 35–25 приведена таблица истинности, основан нал на этих правилах. Буква D обозначает столбец разности. Столбец заема обозначен буквой В₀.

Рис. 35–25. Таблица истинности, составленная с помощью правил вычитания.

Заметим, что на выходе разности (D) высокий уровень появляется только тогда, когда входные переменные не равны. Следовательно, разность может быть выражена как исключающее ИЛИ входных переменных. Заем выхода появляется только тогда, когда на А подан 0, а на В подана 1. Следовательно, выход заема является дополнительным к элементу А ИЛИ В.

На рис. 35–26 изображена логическая схема полувычитателя. Она имеет два входа и выдает разность и выход заема. Разность создается элементом исключающее ИЛИ, а выход заема создается элементом И со входами А^- и В. Вход А получен путем включения инвертора перед входом А^- элемента И.

Рис. 35–26. Логическая схема полувычитателя.

Однако полувычитатель не имеет входа заема. Вход заема имеет полный вычитатель. Он имеет три входа и создает разность и выход заема. Логическая схема и таблица истинности полного вычитателя изображены на рис. 35–27. На рис. 35–28 изображены обозначения полувычитателя и полного вычитателя.

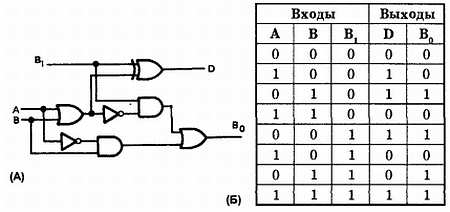

Рис. 35–27. Логическая схема (А) и таблица истинности (Б) для полного вычитателя.

Рис. 35–28. Логические обозначения полу вычитателя (А) и полного вычитателя (Б).

Полный вычитатель может работать только с двумя одноразрядными числами. Для того чтобы вычитать двоичные числа, имеющие большее число разрядов, должны использоваться дополнительные полные вычитатели. Вспомним, что если из 0 вычитать 1, то надо сделать заем из столбца высшего соседнего разряда. Выход заема вычитателя низшего разряда становится входом заема вычитателя высшего соседнего разряда.

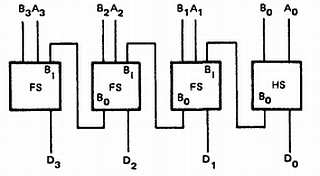

На рис. 35–29 изображена блок-схема 4-разрядного вычитателя. В младшем разряде используется полувычитатель, поскольку там не нужен вход заема.

Рис. 35–29. Четырех разрядный вычитатель.

Компаратор

Компаратор используется для сравнения величин двух двоичных чисел. Схема определяет, равны два числа или нет. Компаратор не только сравнивает два двоичных числа, но также определяет какое из них больше, а какое меньше.

На рис. 35–30 приведена таблица истинности для компаратора.

Рис. 35–30. Таблица истинности для компаратора.

Когда оба сравниваемых бита одинаковы на выходе компаратора появляется высокий уровень. Столбец выхода представляет собой выход элемента исключающее ИЛИ с инверсией, также известное, как исключающее ИЛИ-HE. Элемент исключающее ИЛИ-HE по существу является компаратором, так как на его выходе появляется 1 только тогда, когда на оба входа поданы 1. Для сравнения чисел, имеющих 2 разряда и более необходимы дополнительные элементы исключающее ИЛИ-HE. На рис. 35–31 изображена логическая схема компаратора для сравнения двух 2-разрядных чисел.

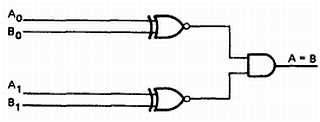

Рис. 35–31. Сравнение двух 2-разрядных чисел.

Если числа равны, на выходе элемента исключающее ИЛИ-HE появляется 1. Эта 1 подается на элемент И, как указательный уровень. Если оба элемента исключающее ИЛИ-HE выдают 1 на входы элемента И, то, следовательно, числа равны, и на выходе элемента И также появляется 1. Если же на входах элемента исключающее ИЛИ-HE различные уровни, то элемент исключающее ИЛИ-HE выдает на выходе 0, и на входе элемента И также будет 0. На рис. 35–32 изображена логическая схема компаратора для сравнения двух 4-разрядных чисел. На рис. 35–33 показано обозначение 4-разрядного компаратора.

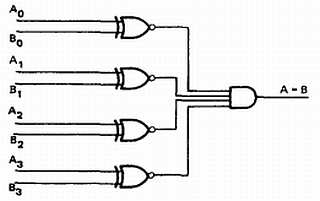

Рис. 35–32. Сравнение двух 4-разрядных чисел.

Рис. 35–33. Обозначение 4-разрядного компаратора.

35-4. Вопросы

1. Каковы правила сложения двоичных чисел?

2. В чем разница между полусумматором и полным сумматором?

3. Где используется полусумматор?

4. Каковы правила вычитания двоичных чисел?

5. Нарисуйте блок-схему 4-разрядного вычитателя.

6. В чем состоит функция компаратора?

7. Нарисуйте логическую схему компаратора.

РЕЗЮМЕ

• Шифратор имеет один или более входов и создает на выходе многоразрядный двоичный код.

• Десятично-двоичный шифратор преобразует отдельную цифру (от 0 до 9) в четырехразрядный двоичный код, представляющий эту цифру.

• Шифратор с приоритетом выдает код клавиши, соответствующей большей цифре, при одновременном нажатии двух клавиш.

• Десятично-двоичные шифраторы используются для кодировки сигналов от клавиатуры.

• Дешифратор преобразует сложный двоичный код в легко распознаваемые цифры или символы.

• Дешифратор двоично-десятичного кода – это дешифратор специального назначения, предназначенный для управления семисегментными индикаторами.

• Мультиплексор позволяет направлять цифровые данные от отдельных источников в общую линию для передачи по назначению.

• Мультиплексоры могут работать как с аналоговыми, так и с цифровыми данными.

• Мультиплексоры могут использоваться для преобразования данных, представленных параллельным кодом, в последовательный код.

• Таблица истинности для правил сложения двоичных чисел эквивалентна таблице истинности для элемента И и для элемента исключающее ИЛИ.

• Полусумматор не учитывает перенос в старший разряд.

• Полный сумматор учитывает перенос в старший разряд.

• Для сложения двух 4-разрядных чисел требуются три полных сумматора и один полусумматор.

• Таблица истинности для правил вычитания двоичных чисел эквивалентна таблице истинности для элемента И с инвертором на одном из входов и для элемента исключающее ИЛИ.

• Полувычитатель не имеет входа заема.

• Полный вычитатель имеет вход заема.

• Компаратор используется для сравнения величин двух двоичных чисел.

• На выходе компаратора появляется высокий уровень только тогда, когда два сравниваемых разряда одинаковы.

• Компаратор может также определить, какое из сравниваемых чисел больше, а какое меньше.

Глава 35. САМОПРОВЕРКА

1. Почему в логических цепях необходимы шифраторы?

2. Какой шифратор требуется для ввода данных с клавиатуры?

3. Почему в логических цепях необходимы дешифраторы?

4. Как применяются дешифраторы различных типов?

5. Кратко опишите работу цифрового мультиплексора.

6. Где могут использоваться цифровые мультиплексоры?

7. С помощью логических обозначений нарисуйте схему, содержащую полусумматор и сумматор, соединенные вместе для сложения 2-разрядных чисел.

8. Объясните, как работает сумматор, описанный в вопросе 7.

Глава 36. Основы микрокомпьютеров

ЦЕЛИ

После изучения этой главы студент должен быть в состоянии:

• Перечислить основные блоки компьютера.

• Объяснить назначение каждого блока компьютера.

• Описать программу и объяснить, как она связана с компьютерами и микропроцессорами.

• Перечислить основные регистры микропроцессора.

• Объяснить, как работает микропроцессор.

• Перечислить группы команд, связанных с микропроцессорами.

Наибольшее применение цифровые цепи и сигналы находят в компьютерах. Компьютер – это устройство, автоматически обрабатывающее данные в цифровом виде с помощью цифровой техники. Обработка данных означает проведение различных операций с ними.

Компьютеры классифицируются по размерам и вычислительной мощности. Самые мощные компьютеры называются мэйнфреймами[4]4
  Это слово сейчас широко используется в отечественной компьютерной литературе (Прим переводчика)


[Закрыть]. Они дороги, но имеют большую память и высокую скорость вычислений. Самые маленькие компьютеры – миникомпьютеры и микрокомпьютеры – более доступны и широко используются. Микрокомпьютер – это наименьший и наименее дорогой из компьютеров, еще сохраняющий все свойства и характеристики компьютера.

Компьютеры классифицируются по назначению. Основное их назначение – обработка данных. В промышленности, бизнесе и других областях компьютеры используют для хранения данных, бухгалтерского учета, складского учета и для других самых различных функций.

Компьютеры могут быть общего и специального назначения. Компьютеры общего назначения очень гибкие и могут быть запрограммированы для решения любых задач.

Компьютеры специального назначения рассчитаны на выполнение определенной задачи.

36-1. ОСНОВЫ УСТРОЙСТВА КОМПЬЮТЕРА

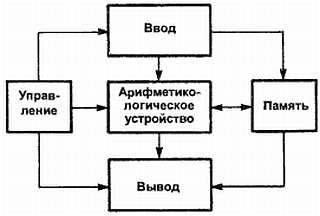

Все цифровые компьютеры состоят из пяти основных блоков: блока управления, арифметико-логического устройства (АЛУ), памяти, ввода и вывода (рис. 36-1).

Рис. 36-1. Основные блоки компьютера.

В некоторых случаях блоки ввода и вывода объединены в один блок, называемый блоком ввода-вывода. Так как блок управления и арифметико-логический блок тесно связаны между собой и их трудно отделить друг от друга, их вместе можно назвать центральным процессором (CPU) или микропроцессорным блоком.

Блок управления дешифрует каждую команду, поступающую в компьютер. После этого он выдает импульсы, необходимые для выполнения указанных функций. Если, например, команда требует сложить два числа, блок управления посылает импульсы в арифметико-логическое устройство (АЛУ) для выполнения сложения. Если команда требует запомнить слово в памяти, блок управления посылает необходимые импульсы в память для того, чтобы сохранить данные.

Современные компьютеры обладают способностью объединять несколько команд в одну. Это осуществляется с помощью программы, хранящейся в памяти. Когда команда дешифрована блоком управления, эта программа выдает последовательность инструкций для ее выполнения.

Блоки управления различных компьютеров отличаются друг от друга. В основном, блок управления состоит из индексного регистра, регистра команд, дешифратора команд, счетчика команд, генератора тактовых импульсов и схемы формирования импульсов управления (рис. 36-2).

Рис. 36-2. Блок управления компьютера.

Регистр команд запоминает командное слово, которое должно быть дешифровано. Это слово дешифруется дешифратором команд, посылающим соответствующий логический сигнал в генератор импульсов управления. Генератор импульсов управления выдает импульс при поступлении соответствующего тактового импульса. Выходной импульс генератора импульсов управления позволяет другой цепи в компьютере выполнить заданную команду.

Счетчик команд отслеживает последовательность команд, которые должны быть выполнены. Команды хранятся в программе, хранящейся в памяти. Для того чтобы программа начала выполняться, в счетчик команд помещается начальный адрес программы (определенное место в памяти).

Первая команда вызывается из памяти, дешифруется и выполняется. После этого счетчик команд автоматически перемещается к адресу следующей команды. Каждый раз, когда команда вызывается и выполняется, счетчик команд продвигается на один шаг до тех пор, пока программа не будет завершена.

Некоторые команды задают переход в другое место программы. Регистр команд содержит адрес расположения следующей команды, и он загружается в индексный регистр.

АЛУ выполняет операции, связанные с математической логикой и принятием решений. Большинство арифметико-логических устройств могут делать сложение и вычитание.

Умножение и деление программируются в блоке управления. Арифметико-логическое устройство может выполнять логические операции, такие как инверсия, И, ИЛИ и исключающее ИЛИ. Оно может также принимать решения путем сравнения заданных чисел с 0, 1 или отрицательными числами.

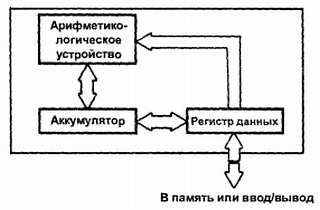

На рис. 36-3 изображена блок-схема арифметико-логического устройства. Оно состоит из арифметико-логической цепи и накапливающего регистра.

Рис. 36-3. Арифметико-логическое устройство (АЛУ).

Все данные в арифметико-логическую цепь и накапливающий регистр посылаются через регистр данных. Содержимое накапливающего регистра может быть увеличено на 1, уменьшено на 1, сдвинуто вправо на одну позицию или влево на одну позицию. Накапливающий регистр имеет такой же размер, как и слово памяти; в 8-разрядном микропроцессоре слово памяти и накапливающий регистр имеют размер 8 бит.

Арифметико-логическая цепь является, главным образом, двоичным сумматором. Двоичный сумматор может производить сложение, вычитание и логические операции.

Для сложения двух двоичных чисел, одно число запоминается в накапливающем регистре, а другое запоминается в регистре данных. После сложения сумма двух чисел размещается в накапливающем регистре, заменяя исходное двоичное число.

Память – это место, где хранятся программы. Программы содержат команды, указывающие компьютеру, что надо делать. Программа – это последовательный набор команд для решения определенной задачи.

Память компьютера – это просто некоторое количество регистров хранения. Данные могут быть загружены в регистры и могут быть выгружены оттуда или «считаны» для выполнения каких-либо операций, сохраняющих содержимое регистров. Каждому регистру или ячейке памяти сопоставлено число, называемое адресом. Адрес используется для определения места данных в памяти.

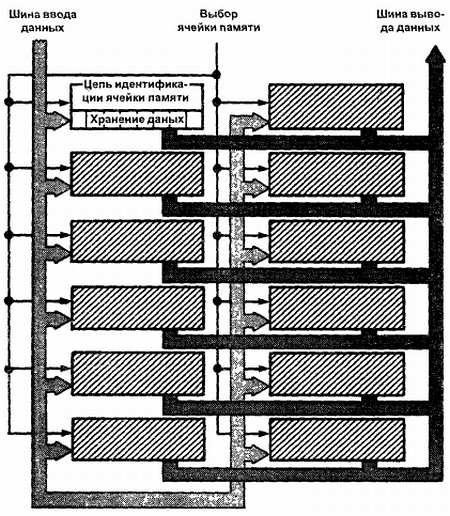

На рис. 36-4 изображено типичное распределение памяти.

Рис. 36-4. Распределение памяти в компьютере.

Регистры памяти сохраняют двоичные данные. Эта память, обычно называемая памятью с произвольным доступом (RAM), основана на способности ячеек памяти хранить (записывать) или находить (читать) данные, или памятью только для чтения (ROM), способной только считывать данные из памяти.

Регистр адреса ячейки памяти обеспечивает доступ к определенным ячейкам памяти с помощью дешифратора адреса ячейки памяти. Размер регистра адреса ячейки памяти определяется максимальной емкостью памяти компьютера. Например, 16-разрядный регистр адреса ячейки памяти позволяет адресовать 2¹⁶ или 65 536 ячеек памяти.

Слово, которое необходимо сохранить в памяти, помещается сначала в регистр данных, а после этого в нужную ячейку памяти. Для того, чтобы прочесть данные из памяти, определяется адрес ячейки памяти, и данные из ячейки памяти загружаются в сдвиговый регистр.

Блоки ввода и вывода компьютера позволяют принимать и передавать информацию, то есть обмениваться информацией с окружающим компьютер миром. Оператор или периферийное оборудование вводят данные в компьютер через блок ввода. Данные из компьютера поступают на внешнее периферийное оборудование через блок вывода.

Блоки ввода и вывода управляются центральным процессором. Для передачи данных в компьютер и из компьютера используются специальные команды ввода/вывода (I/O).

Большинство компьютеров могут выполнять команды ввода/вывода по запросу прерываний. Прерывание – это сигнал от внешнего устройства, запрашивающий вид обслуживания: передача или прием данных. Прерывание приводит к прекращению работы компьютера над текущей программой, и переходу к работе над другой программой. Когда работа по запросу прерывания завершается, компьютер возвращается к работе над прерванной программой.

36-1. Вопросы

1. Нарисуйте блок-схему компьютера.

2. Каковы функции следующих блоков компьютера?

а. Блока управления.

б. Арифметико-логического устройства.

в. Памяти.

г. Ввода.

д. Вывода.

3. Какова функция ROM (памяти только для чтения) компьютера?

4. Что показывает последовательность команд, которые должны быть выполнены?

5. Чем определяется количество данных, которое может храниться в компьютере?

6. Дайте определение программы.

36-2. АРХИТЕКТУРА МИКРОПРОЦЕССОРА

Микропроцессор содержит четыре основные части: регистры, арифметико-логическое устройство, цепи синхронизации и управления и цепи дешифрации. Микропроцессор сконструирован таким образом, что команда или программа может быть извлечена из памяти, помещена в регистр команд и дешифрована. Программа влияет на цепи синхронизации, управления и дешифрации. Программа позволяет оператору направлять данные в различные регистры и арифметико-логическое устройство и извлекать их оттуда. Регистры и арифметико-логическое устройство используются микропроцессором для обработки данных и информации.

Различные микропроцессоры отличаются друг от друга архитектурой и набором команд. На рис. 36-5 изображены основные части многих 8-разрядных микропроцессоров. Поскольку названия и количество регистров в различных микропроцессорах различны, они изображены и перечислены отдельно.

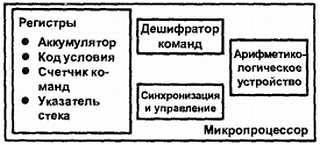

Рис. 36-5. Узлы 8-разрядного микропроцессора.

Аккумулятор – это регистр наиболее часто используемый в микропроцессоре. Он используется для приема или хранения данных из памяти или устройства ввода/вывода. Его работа также связана с работой арифметико-логического устройства. Количество разрядов в аккумуляторе определяет размер слова в микропроцессоре. В 8-разрядном микропроцессоре размер слова – 8 разрядов.

Регистр условия кода – это 8-разрядный регистр, позволяющий программисту проверить состояние микропроцессора в некоторой точке программы. В зависимости от микропроцессора этот регистр может называться регистром состояния процессора, регистром состояния или флаговым регистром (регистром признака). Один разряд в этом регистре называется флаговым разрядом. Чаще всех встречаются флаг переполнения, нулевой флаг и флаг знака. Флаг переполнения используется во время арифметических действий для определения необходимости переноса или заема. Нулевой флаг используется для определения наличия нулей во всех разрядах результата или команды. Флаг знака используется для указания знака числа – положительный или отрицательный. Из 8 разрядов этого регистра процессоры Motorola 6800 и Zilog Z80 используют 6 разрядов; процессор Intel 8080А использует 5; процессор MOS Technology 6502 использует 7.
