ПОСТРОЕНИЕ ЧЕРТЕЖА ДЕТСКОГО КОМБИНЕЗОНА

(рис. 10)

Для данного чертежа возьмем условные мерки 28-го размера:

1. Полуобхват шеи – 12,5 см

2. Полуобхват груди – 28 см

3. Полуобхват бедер – 30 см

4. Ширина спины – 12 см

5. Ширина плеча – 8,5 см

6. Длина рукава – 32 см

7. Длина спины до линии талии – 22 см

8. Длина брюк – 56 см

9. Высота сиденья – 22 см

10. Ширина низка – 14 см

ЧЕРТЕЖ ЗАДНЕЙ ПОЛОВИНКИ

Вычерчиваем прямой угол, вершину обозначаем точкой А.

Глубина проймы. От точки А вниз по вертикали откладываем 13 см (½ мерки длины спины до линии талии плюс 2 см; 11+2=13 см) и ставим точку Г.

Длина талии. От точки А вниз по вертикали откладываем 23 см (мерку длины спины до линии талии плюс 1 см; 22+1=23 см) и ставим точку Т.

Высота сиденья. От точки Т вниз откладываем 22 см (мерку высоты сиденья) и ставим точку Б.

Длина брюк. От точки Т вниз откладываем 56 см (мерку длины брюк) и ставим точку Н.

От точек А, Г, Т, Б, Н вправо проводим горизонтальные линии произвольной длины.

Ширина комбинезона. От точки Г вправо по горизонтальной линии откладываем 36 см (мерку полуобхвата груди плюс 8 см на свободное облегание; 28 + 8 = 36 см) и ставим точку Г₁. От нее вверх и вниз проводим вертикальную линию и на пересечении с горизонтальными линиями от точки А ставим точку А₁, от точки Т ставим точку Т₁, от точки Б ставим точку Б₁, от точки Н ставим точку Н₁.

Ширина спинки. От точки Г вправо по горизонтальной линии откладываем 13,5 см (мерку ширины спины плюс 1,5 см; 12+1,5=13,5 см) и ставим точку Г₂. От нее вверх проводим вертикальную линию и на пересечении с горизонтальной от точки А ставим точку А₂.

Ширина проймы. От точки Г₂ вправо откладываем 9 см (¼ мерки полуобхвата груди плюс 2 см; 7 + 2 = 9 см) и ставим точку Г₃. От нее вверх проводим вертикальную линию, на пересечении с горизонтальной от точки А₂ ставим точку А₃.

Росток. От точки А вправо откладываем ширину ростка 6,2 см (⅓ мерки полуобхвата шеи плюс 2 см; 4,2 + 2 = 6,2 см) и ставим точку А₄. От нее вверх по вертикали откладываем 2,1 см (⅓ ширины ростка; 6,2:3 = 2,1 см) и ставим точку А₅.

Соединяем точки А, А₅ плавной вогнутой линией, вычерчивая линию ростка.

Рис. 10. Чертеж детского комбинезона.

Скос плечевого шва. От точки А₂ вниз откладываем 2,1 см и ставим точку П. От точки А₅ через точку П откладываем 10,5 см (мерку ширины плеча плюс 1 см; 8,5 + 2= 10,5 см) и ставим точку П₁.

Соединяем точки А₅, П, П₁ вычерчивая линию плечевого шва.

Линия проймы. Длину отрезка Г₂Г₃ (ширина проймы) делим пополам, середину обозначаем точкой Г₄. От нее вниз проводим вертикальную линию и на пересечении горизонтальных линий от точки Т ставим точку Т₂, от точки Б ставим точку Б₂, от точки Н ставим точку Н₂.

От точки Г₂ вверх по вертикальной линии откладываем 4 см и ставим точку П₂. От нее вправо откладываем 0,5 см и ставим цифру 1. От точки Г₂ проводим биссектрису длиной 2 см и ставим цифру 2. Соединяем точки П₁, 1, 2, Г₄, вычерчивая плавной линией пройму.

Средний шов. От точки Б влево проводим горизонтальную линию длиною 8 см (¹/₅ полуобхвата бедер плюс 2 см; 30:5 = 6 + 2 = 8 см) и ставим точку Б₃. От нее вниз проводим вертикальную линию длиною 3 см и ставим точку Б₄. От точки Б проводим биссектрису длиною 4 см и ставим точку Б₅.

Соединяем точки А, Г, Т, Б₅, Б₄, вычерчивая средний шов.

Шаговой шов. От точки Н₂ влево откладываем 14 см (мерку ширины низка) и ставим точку Н₃. От нее вниз проводим вертикальную линию длиною 4 см и ставим точку Н₄. Соединяем точки Н₄Б₄ тонкой линией, середину обозначаем точкой К. От нее вправо откладываем 1,5 см и ставим точку К₁. Соединяем точки Б₄, К₁, Н₄ слегка вогнутой линией, вычерчивая шаговой шов.

Низ. Соединяем точки Н₂, Н₄, вычерчивая низ.

ЧЕРТЕЖ ПЕРЕДНЕЙ ПОЛОВИНКИ

Ширина переда. Расстояние от точки Г₃ до точки Г₁ составляет 13,5 см, то есть равно разнице между всей шириной комбинезона – ГГ₁ и шириной спинки и проймы – ГГ₃.

Горловина. От точки А₁ вниз по вертикали откладываем 6,2 см (⅓ меры полуобхвата шеи плюс 2 см; 4,2 + 2 = 6,2 см) и ставим точку А₆. От точки А₁ влево по горизонтали откладываем также 6,2 см и ставим точку А₇. От нее вверх откладываем 1 см и ставим точку А₈. Соединяем точки А₆, А₈ плавной вогнутой линией, вычерчивая линию горловины.

Скос плечевого шва. От точки А₃ вниз откладываем 2,1 см и ставим точку П₃. От точки А₈ через точку П₃ откладываем 8,5 см (мерку ширины плеча) и ставим точку П₄. Соединяем точки А₈, П₃, П₄, вычерчивая линию плечевого шва.

Линия проймы. От точки Г₃ вверх по вертикальной линии откладываем 4 см и ставим точку П₅. От нее влево откладываем 0,5 см и ставим цифру 3.

От точки Г₃ проводим биссектрису длиной 1,5 см и ставим цифру 4.

Соединяем точки П₄, 3, 4, Г₄, вычерчивая плавной линией пройму. Точки П₁, П₄ соединяем пунктирной линией. От точки Г₄ вверх проводим вертикальную линию и на пересечении с пунктирной линией ставим точку О.

Передний шов. От точки Б₁ вправо по горизонтали откладываем 5 см (¹/₆ мерки полуобхвата бедер; 30:6 = 5 см) и ставим точку Б₆.

От точки Б₁ вверх по вертикали откладываем также 5 см и ставим точку Б₇. От точки Б₁ проводим биссектрису длиной 2 см и ставим точку Б₈. Соединяем точки А₆, Г₁, Т₁, Б₇ пунктирной линией, точки Б₇, Б₈, Б₆ – вогнутой линией.

Шаговой шов. От точки Н₂ вправо откладываем 14 см (мерку ширины низка) и ставим точку Н₅. От нее вниз проводим вертикальную линию длиной 1 см и ставим точку Н₆.

Соединяем точки Н₆, Б₆ тонкой линией. Середину обозначаем точкой К₂. От нее влево откладываем 1,5 см и ставим точку К₃. Соединяем точки Б₆, К₃, Н₆ слегка вогнутой линией, вычерчивая шаговой шов.

Низ. Соединяем точки Н₆, Н₂, вычерчивая низ.

Линия застежки. От точки Б₇ вправо откладываем 2 см и ставим точку Б₉. От точки А₆ вправо откладываем также 2 см и ставим точку Б₁₀. Соединяем точки А₆, Б₁₀ и завершаем линию горловины. Соединяем точки Б₇, Б₉. Соединяем затем точки Б₉, Б₁₀, вычерчивая линию припуска на застежку.

Припуск на цельнокроеную планку застежки равен 3 см.

Место расположения и размер кармана указаны на чертеже.

Примечания: 1. Учитывая, что комбинезон надевается на одежду, припуски на свободное облегание его несколько увеличены.

2. При узкой ткани комбинезон раскраивают с боковыми швами.

ЧЕРТЕЖ РУКАВА

(рис. 11)

Вычерчиваем прямой угол, вершину обозначаем точкой О.

Ширина рукава вверху. От точки О влево откладываем 12 см (ширина проймы по спинке и переда комбинезона плюс 3 см; 9 + 3=12 см) и ставим точку О₁. От нее вниз проводим вертикальную линию произвольной длины.

Высота оката. От точки О вниз откладываем 9 см (длина отрезка Г₄О на чертеже спинки и переда комбинезона) и ставим точку Р.

Линия локтя. От точки О вниз откладываем 18 см (½ мерки длины рукава плюс 2 см; 16 + 2= 18 см) и ставим точку Л.

Длина рукава. От точки О вниз откладываем 32 см (мерку длины рукава) и ставим точку Н. От точек Р, Л, Н влево проводим горизонтальные линии произвольной длины. На пересечении с вертикальными линиями от точки Р ставим точку Р₁, от точки Л ставим точку Л₁.

Вершина оката. Ширину рукава вверху (линию ОО₁) делим пополам, середину обозначаем точкой О₂. От нее опускаем вертикаль и на пересечении ее с горизонтальной линией от точки Р ставим точку Р₂.

Высота надсечки. От точки Р вверх по вертикали откладываем 3 см и ставим точку П, от нее вниз до точки Н вычерчиваем пунктирами линию переката рукава.

Вершина локтевого шва. От точки О₁ вниз откладываем 3 см (⅓ длины отрезка О₁Р₁) и ставим точку П₁. От нее влево откладываем 1,5 см и ставим точку П₂. От нее вниз проводим вертикальную линию и на пересечении с горизонтальной от точки Р₁ ставим точку Р₃.

Окат рукава. Соединяем тонкой линией точки П₂, О₂, середину обозначаем цифрой 1. От нее вверх по косой откладываем 0,5 см и ставим цифру 2.

Соединяем тонкой линией точки О₂, П, середину обозначаем цифрой 3. От нее вверх по косой откладываем 1 см и ставим цифру 4. Соединяем точки П₂, 2, О₂, 4, П, вычерчивая линию оката рукава.

Рис. 11. Чертеж рукава комбинезона.

Ширина в локте. От точки Л влево по горизонтали откладываем 12,5 см (ширина рукава вверху плюс 0,5 см; 12 + 0,5=12,5) и ставим точку Л₂.

Ширина внизу. От точки Н влево по горизонтали откладываем 10 см и ставим точку Н₁. От нее вниз откладываем 1 см и ставим точку Н₂. Соединяем точки П₂, Р₃, Л₂, Н₂, вычерчивая локтевой шов.

Соединяем точки Н, Н₂, вычерчивая плавной кривой линию низа.

Локтевой шов нижней половинки. Точки П₁, Л₁, Н₂ соединяем плавной линией, вычерчивая локтевой шов задней половинки.

Выем проймы. От точки Р₂ вверх откладываем 0,7 см и ставим точку Р₄. Соединяем точки Р₄, П₁ тонкой линией, середину обозначаем точкой Р₅. От нее вниз по косой откладываем 1 см и ставим точку Р₆. От точки Р₂ вправо откладываем 3 см (½ длины отрезка Р₂Р минус 1 см) и ставим точку Р₇.

Соединяем точки П₁, Р₆, Р₄, Р₇, П плавной вогнутой линией, вычерчивая выем проймы.

Для получения развернутого одношовного рукава переносим контур нижней половинки рукава вправо симметрично к линии ПН, как на чертеже.

Примечание. Комбинезон можно шить и без рукавов.

ПОСТРОЕНИЕ ЧЕРТЕЖА МУЖСКОЙ СОРОЧКИ

(рис. 12)

Для данного чертежа возьмем условные мерки:

1. Полуобхват шеи – 20 см

2. Полуобхват груди – 48 см

3. Ширина плеча – 16 см

4. Длина рукава – 27 см

5. Ширина спины – 19 см

6. Длина спины до линии талии – 43 см

7. Длина сорочки – 68 см

ЧЕРТЕЖ СПИНКИ

Вычерчиваем прямой угол, вершину обозначаем точкой А.

Длина сорочки. От точки А вниз откладываем 68 см (мерка длины сорочки) и ставим точку Н.

Глубина проймы. От точки А вниз по вертикали откладываем 24 см (½ мерки полуобхвата груди) и ставим точку Г.

Длина до талии. От точки А вниз откладываем 43 см (мерку длины спины до линии талии) и ставим точку Т. Соединяем точки А, Г, Т, Н, вычерчивая линию середины спинки. От этих точек вправо проводим горизонтальные линии произвольной длины.

Росток. От точки А вправо по горизонтали откладываем 7,7 см (⅓ мерки полуобхвата шеи плюс 1 см; 6,7+1=7,7 см) и ставим точку А₁. От нее вверх восстанавливаем перпендикуляр, откладываем 3,2 см (⅓ мерки полуобхвата шеи минус 3,5 см; 6,7—3,5 = 3,2 см) и ставим точку А₂. Соединяем плавной вогнутой линией точки А, А₂, вычерчивая линию ростка.

Ширина спинки. От точки А вправо по горизонтали откладываем 22 см (мерка ширины спины плюс 3 см; 19+3 = 22 см) и ставим точку А₃. От нее вниз опускаем вертикаль и на пересечении с горизонтальной линией от точки Г ставим точку Г₁.

Плечевой шов. От точки А₃ вниз по вертикали откладываем 3 см и ставим точку А₄. От точки А₂ через точку А₄ откладываем 18 см (мерка ширины плеча плюс 2 см; 16+2=18 см) и ставим точку П. Соединяем точки А₂, А₄, П, вычерчивая плечевой шов.

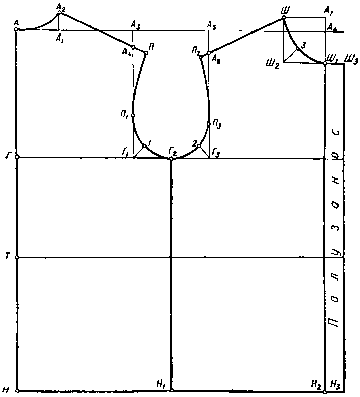

Рис. 12. Чертеж мужской сорочки.

Касательная точка проймы. От точки Г₁ вверх по вертикали откладываем 8 см и ставим точку П₁.

Ширина проймы. От точки Г₁ вправо по горизонтали откладываем 7 см (¹/₈ мерки полуобхвата груди плюс 1 см; 6+1=7 см) и ставим точку Г₂. От точки Г₁ вправо проводим биссектрису длиной 3 см и ставим цифру 1. Соединяем точки П, П₁, 1, Г₂ плавной вогнутой линией, вычерчивая пройму спинки.

Боковой шов. От точки Г₂ вниз опускаем вертикальную линию и на пересечении ее с линией низа ставим точку Н₁. Соединяем точки Г₂ и Н₁ прямой линией, вычерчивая боковой шов.

Низ. Соединяем точки Н₁ и Н прямой, вычерчивая линию низа.

ЧЕРТЕЖ ПЕРЕДА

Ширина проймы. От точки Г₂ вправо по горизонтали откладываем 7 см (отрезок Г₁Г₂ по спинке) и ставим точку Г₃. От нее вверх проводим вертикаль и на пересечении ее с горизонтальной линией ставим точку А₅.

Ширина груди. От точки А₅ вправо по горизонтали откладываем 21 см (½ мерки полуобхвата груди минус 3 см; 24—3 = 21 см) и ставим точку А₆. От нее вниз опускаем вертикаль и на пересечении с линией низа ставим точку Н₂.

Вершина горловины. От точки А₆ вверх откладываем 1,5 см и ставим точку А₇. От нее влево по горизонтали откладываем 7,7 см (⅓ мерки полуобхвата шеи плюс 1 см; 6,7 + 1 =7,7 см) и ставим точку Ш.

Вырез горловины. От точки А₇ вниз по вертикали откладываем 8,2 см (⅓ мерки полуобхвата шеи плюс 1,5 см; 6,7+1,5 = 8,2 см) и ставим точку Ш₁.

От точек Ш и Ш₁ проводим перпендикуляры и на их пересечении ставим точку Ш₂. От нее проводим биссектрису длиной 3,5 см и ставим точку 3. Соединяем точки Ш, 3, Ш₁ вогнутой линией, вычерчивая вырез горловины.

Плечевой шов. От точки А₅ вниз откладываем 4 см и ставим точку А₈.

От точки Ш через точку А₈ откладываем 17 см (мерка ширины плеча плюс 1 см; 16+1 = 17 см) и ставим точку П₂. Соединяем точки Ш, А₈, П₂ прямой линией, вычерчивая плечевой срез.

Касательная точка проймы. Отточки Г₃ вверх по вертикали откладываем 6 см и ставим точку П₃. От точки Г₃ проводим биссектрису длиной 2,5 см и ставим цифру 2. Соединяем точки П₂, П₃, 2, Г₂ плавной вогнутой линией, вычерчивая пройму переда.

Линия переда. Точки Ш₁ и Н₂ соединяем прямой, вычерчивая линию переда.

Полузанос. От точки Ш₁ вправо откладываем 3 см и ставим точку Ш₃. От нее вниз опускаем вертикаль и на пересечении с горизонтальной линией низа ставим точку Н₃. Соединяем точки Ш₃ и Н₃ прямой, вычерчивая полузанос переда.

Низ. Соединяем точки Н₃, Н₂, Н₁ прямой, вычерчивая линию низа.

ЧЕРТЕЖ РУКАВА

(рис. 13)

Вычерчиваем вертикальную линию, вершину обозначаем точкой О.

Длина рукава. От точки О вниз откладываем 27 см (мерка длины рукава) и ставим точку Н.

Высота оката. От точки О вниз по вертикали откладываем 12 см (⅓ окружности измерения проймы на чертеже полочки и спинки минус 4 см; 16—4=12 см) и ставим точку О₁. От точек О₁, Н влево и вправо проводим горизонтальные линии произвольной длины.

Рис. 13. Чертеж рукава сорочки.

Ширина рукава. От точки О радиусом вправо и влево откладываем по 25 см (½ окружности проймы спинки и полочки плюс 1 см; 24+1=25 см) и на пересечении с горизонтальной линией от точки О₁ ставим точки вправо – Р, влево – Р₁. Соединяем точки О, Р₁ тонкой линией, делим ее на 4 равные части, обозначив точки деления цифрами 1,2, 3.

Соединяем также точки О, Р тонкой линией, делим ее на 4 равные части, обозначив точки деления цифрами 4, 5, 6.

Средний шов. От точки Р вниз проводим вертикальную линию и на пересечении с горизонтальной линией от точки Н ставим точку Н₁. От нее влево откладываем 3 см и ставим точку Н₂. От точки Р₁ вниз также проводим вертикальную линию и на пересечении с горизонтальной линией низа ставим точку Н₃. От нее вправо откладываем 3 см и ставим точку Н₄.

Соединяем точки Р, Н₂ и Р₁, Н₄, вычерчивая средний шов рукава.

Передняя часть оката. От цифры 1 вниз проводим перпендикуляр длиной 1,5 см и ставим точку О₂. От цифры 3 вверх восстанавливаем перпендикуляр длиной 1 см и ставим точку О₃. Соединяем точки О, О₃, 2, О_2,Р₁ кривой линией, вычерчивая переднюю часть оката.

Задняя часть оката. От цифры 4 восстанавливаем перпендикуляр длиной 2 см и ставим точку О₄. От цифры 5 также восстанавливаем перпендикуляр длиной 1 см и ставим точку О₅. От цифры 6 вниз откладываем 0,5 см и ставим точку О₆. Соединяем точки О, О₄, О₅, О₆, Р кривой линией, вычерчивая заднюю часть оката.

Линия низа. Соединяем точки Н₂, Н, Н₄ прямой, оформляя линию низа.

ЧЕРТЕЖ ВОРОТНИКА

(рис. 14)

Строим прямой угол, вершину обозначаем точкой В.

Длина воротника. От точки В вправо по горизонтали откладываем отрезок, равный сумме длины ростка и горловины (на чертеже спинки и полочки) и ставим точку В₁.

Ширина воротника. От точки В₁ вниз проводим вертикальную линию длиной 1 см и ставим точку В₂. От нее вверх проводим вертикальную линию длиной 11 см (ширину воротника) и ставим точку В₃. От нее вправо по горизонтали удлиняем воротник на 5 см и ставим точку В₄.

Рис. 14. Чертеж воротника (одношовного, без втачной стойки).

От точки В вверх по вертикали откладываем 11 см (ширину воротника) и ставим точку В₅. Соединяем точки В₄, В₅ слегка выпуклой линией, точки В₄, В₂ – прямой и точки В₅, В – также прямой линией.

Соединяем точки В, В₁ тонкой линией, делим ее на 4 равные части, обозначив точки деления цифрами 1, 2, 3. От цифры 2 опускаем перпендикуляр длиной 1 см и ставим цифру 4. От цифры 3 опускаем перпендикуляр длиной 1,5 см и ставим цифру 5. Соединяем точки В, 1, 4, 5, В₂ плавной кривой, вычерчивая линию втачки воротника.

ПОСТРОЕНИЕ ЧЕРТЕЖА МУЖСКИХ ШОРТ

(рис. 15)

Для данного чертежа возьмем условные мерки:

1. Полуобхват талии – 40 см

2. Полуобхват бедер – 50 см

3. Высота сиденья – 25 см

4. Длина шорт – 38 см

ЧЕРТЕЖ ПЕРЕДНЕЙ ПОЛОВИНКИ

Проводим вертикальную линию, на ней обозначаем точку Т.

Вертикальная линия будет центром сгиба шорт.

Длина шорт. От точки Т вниз откладываем 38 см (мерка длины шорт) и ставим точку Н.

Высота сиденья. От точки Т вниз откладываем 26 см (мерку высоты сиденья плюс 1 см; 25 + 1 = 26 см) и ставим точку Я.

Через точки Т, Я, Н вправо и влево проводим горизонтальные линии произвольной длины.

Рис. 15. Чертеж мужских шорт.

Ширина бедер. От точки Я влево по горизонтали откладываем 15,5 см (¼ мерки полуобхвата бедер плюс 3 см; 12,5 + 3=15,5 см) и ставим точку Я₁. От точки Я вправо откладываем также 15,5 см и ставим точку Я₂. От нее влево откладываем 5 см (¹/₁₀ мерки полуобхвата бедер) и ставим точку Я₃.

Линия банта. От точки Я₃ вверх проводим вертикальную линию и на пересечении с горизонтальной линией талии от точки Т ставим точку Т₁.

От точки Я₃ вверх по вертикали откладываем 6 см (постоянная величина) и ставим точку В.

Точки Я₂ и В соединяем тонкой линией, середину обозначаем точкой В₁. От нее вниз по косой откладываем 0,5 см, ставим цифру 1 и соединяем ее с точкой Я₃.

Ширина в поясе. От точки Т₁ влево по горизонтали откладываем 21 см (½ мерки полуобхвата талии плюс 1 см; 20+1=21 см) и ставим точку Т₂. Соединяем их прямой линией, вычерчивая верхний срез передней половинки.

Выем банта. От точки Я₂, через точки 1, В до точки Т₁ вычерчиваем выем банта.

Боковой срез. От точки Я₁ опускаем вертикальную линию и на пересечении с горизонтальной линией ставим точку Н₁. От нее вправо откладываем 2 см и ставим точку Н₂. Соединяем точки Т₂, Я₁, Н₂, вычерчивая линию бокового среза.

Шаговой срез. От точки Н вправо откладываем отрезок, равный отрезку НН₂, и ставим точку Н₃. Соединив точки Я₂, Н₃, вычерчиваем линию шагового среза.

Выгиб низка. От точки Н вверх откладываем 0,5 см и ставим точку Н₄. Соединяем точки Н₂, Н₄, Н₃, оформляя линию низа.

ЧЕРТЕЖ ЗАДНЕЙ ПОЛОВИНКИ

Построение производится на основе чертежа передней половинки брюк.

Средний шов (слонка). От точки Т вправо по горизонтали откладываем 5 см (¹/₁₀ мерки полуобхвата бедер) и ставим точку Т₃. От нее восстанавливаем перпендикуляр, откладываем по нему 4 см (¹/₁₀ мерки полуобхвата бедер минус 1 см; 5—1=4 см) и ставим точку Т₄. Соединяем ее тонкой линией с точкой Я₃.

Ширина в поясе. От точки Т₄ радиусом влево до пересечения с горизонтальной линией талии откладываем 25 см (½ мерки полуобхвата талии плюс 5 см; 20 + 5 = 25 см) и ставим точку Т₅. Соединяем точки Т₄ и Т₅, вычерчивая верхний срез задней половинки.

Ширина бедер. На чертеже передней половинки от точки Я₁ влево откладываем 4,5 см (¹/₁₀ мерки полуобхвата бедер минус 0,5 см; 5—0,5 = 4,5 см) и ставим точку Я₄. От точки Я₃ вправо по горизонтали откладываем 12,5 см (¼ мерки полуобхвата бедер) и ставим точку Я₅. От нее вниз опускаем вертикаль, откладываем на ней 2 см и ставим точку Я₆.

Ширина низка. От точки Н₂ влево откладываем 4 см и ставим точку Н₅. От точки Н₃ вправо откладываем 6 см и ставим точку Н₆. Соединяем точки Я₆, Н₆ тонкой линией, продолжаем ее на 2 см и ставим точку Н₇.

Боковой срез. Соединяем точки Т₅, Я₄, Н₅ выпуклой линией, вычерчивая линию бокового среза.

Шаговой срез. Соединяем точки Я₆, Н₆, Н₇, вычерчивая линию шагового среза.

Линия слонки. От точки Я₆, отступив от цифры 1 влево к точке Я₃ на 0,5 см, вычерчиваем плавной кривой линию слонки, завершая ее в точке Т₄.

Прогиб низка. От точки Н₄ вниз откладываем 2 см и ставим точку Н₈. Соединяем точки Н₅, Н₈, Н₇, вычерчивая линию низа.

Вытачка. От точки Т₅ вправо откладываем 11,5 см (½ величины измерения задней половинки брюк – отрезка Т₄Т₅ минус 1 см; 12,5—1 =11,5 см) и ставим точку В. От нее вниз по вертикали откладываем 5 см (длина вытачки) и ставим точку В₁. От точки В влево и вправо откладываем по 1 см (раствор вытачки – 2 см) и ставим цифры влево – 1, вправо – 2.

Соединяем точки 1 и 2 с точкой В₁, вычерчивая вытачку.

ЗАИМСТВОВАНИЕ КОНСТРУКЦИИ

Рис. 16. Схема приведения чертежа в натуральную величину.

Нередко приходится встречаться с некоторыми конструкциями одежды в отечественных и зарубежных журналах мод. Однако из-за отсутствия аннотации к чертежам нет возможности позаимствовать ту или иную конструкцию и использовать ее.

В этом смысле окажет помощь малоизвестный способ получения точной копии чертежа в натуральную величину, то есть в соотношении 1:1, который мы здесь изложим. На рисунке 16 изображен для примера чертеж полочки в условном масштабе 1:10. Как получить этот чертеж в натуральную величину? Следует на чертеж наложить прозрачную бумагу, обвести контуры и вырезать его. Затем наклеить чертеж на большой лист гладкой бумаги и из любой точки внутри чертежа (как показано на рисунке) провести лучи через каждую точку контура. Длина луча должна быть равна расстоянию от избранной точки до контура, умноженному на знаменатель масштаба, то есть длина каждого луча должна быть увеличена в 10 раз.

После этого следует соединить все полученные точки и оформить новый контур соответствующими линиями.
