ПОСТРОЕНИЕ ЧЕРТЕЖА ЮБКИ

(рис. 4)

Для данного чертежа возьмем условные мерки:

1. Полуобхват талии – 36 см

2. Полуобхват бедер – 51 см

3. Положение линии бедер – 19 см

4. Длина юбки – 68 см

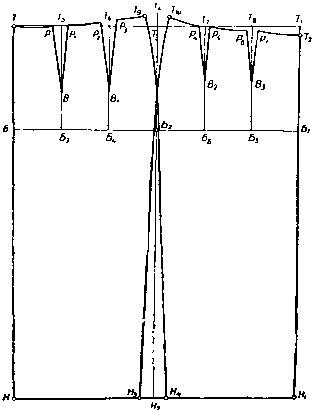

Рис. 4. Чертеж юбки.

Вычерчиваем прямой угол, вершину обозначаем точкой Т.

Длина юбки. От точки Т вниз откладываем 68 см (мерку длины юбки) и ставим точку Н.

Линия бедер. От точки Т вниз откладываем 19 см (положение линии бедер) и ставим точку Б.

От точек Т, Б, Н вправо проводим горизонтальные линии произвольной длины.

Ширина юбки на линии бедер. От точки Б вправо откладываем 53 см (мерку полуобхвата бедер плюс 2 см на свободное облегание; 51+2 = 53 см) и ставим точку Б₁. От нее вверх и вниз проводим вертикаль и на пересечении с линией Т ставим точку Т₁, а с линией Н – точку Н₁.

От точки Т₁ вниз откладываем 1 см и ставим точку Т₂.

Отрезок ББ₁ делим пополам, середину обозначаем точкой Б₂. От нее вверх и вниз проводим вертикаль и на пересечении с линией ТТ₁ ставим точку Т₃, а с линией НН₁ ставим точку Н₂.

От точки Т₃ вверх проводим вертикаль, откладываем по ней 1,5 см и ставим точку Т₄.

Положение вытачек. От точки Б вправо откладываем 9—10 см и ставим точку Б₃. Отрезок Б₂Б₃ делим пополам, середину обозначаем точкой Б₄.

От точки Б₁ влево откладываем 9—10 см и ставим точку Б₅. Отрезок Б₂Б₅ делим пополам, середину обозначаем точкой Б₆.

От точек Б₃, Б₄, Б₆, Б₅ вверх восстанавливаем перпендикуляры и на их пересечении с линией талии ставим точки Т₅, Т₆, Т₇, Т₈.

Длина и раствор вытачек. От точек Т₅ и Т₆ вниз откладываем по 12—14 см (длина задних вытачек) и ставим соответственно точки В и В₁. От точек Т₅ и Т₆ вправо и влево откладываем по 1,5 см (раствор вытачки) и ставим точки Р и Р₁, Р₂ и Р₃.

Соединяем точку В с точками Р и Р₁ и точку В₁ с точками Р₂ и Р₃, вычерчивая раствор задних вытачек.

От точек Т₇ и Т₈ вниз откладываем по 10—12 см (длина передних вытачек) и ставим соответственно точки В₂ и В₃. От точек Т₇ и Т₈ вправо и влево откладываем по 1,2 см (раствор вытачки) и ставим точки Р₄ и Р₅, Р₆ и Р₇. Соединяем точку В₂ с точками Р₄ и Р₅ и точку В₃ с точками Р₆ и Р₇, вычерчивая раствор передних вытачек.

Раствор бокового шва. От точки Т₄ влево и вправо откладываем по 2,8 см и ставим точки влево – Т₉, вправо – Т₁₀. От точки Н₂ влево и вправо откладываем по 1,5 см и ставим точки влево – Н₃, вправо – Н₄.

Соединяем точки Т₉, Б₂ и Н₄, затем Т₁₀, Б₂ и Н₃, как на чертеже, вычерчивая боковой раствор и боковой шов. Соединяем точки Т, Б, Н, Н₄ и точки Т₂, Б₁, Н₁, Н₃, как на чертеже. Соединяем точки ТР, Р₁Р₂, Р₃Т₉, Т₁₀Р₄, Р₅Р₆, Р₇Т₂, вычерчивая линию талии.

Приведенный чертеж с пятью вытачками, из которых одна боковая, две задние и две передние, рекомендован для фигур с узкой талией и низкими бедрами.

Для типовых фигур проектируются три вытачки: боковая, задняя и передняя.

Для фигур с большим выступом живота юбки проектируются с двумя боковыми вытачками. При этом ширина заднего полотнища увеличивается на 2—3 см.

Если фигура с развитыми по боку бедрами – следует делать две боковые вытачки.

Во всех случаях количество, величина и направление вытачек зависит от особенностей телосложения фигуры.

ПОСТРОЕНИЕ ЧЕРТЕЖА ЖЕНСКИХ БРЮК

(рис. 5)

Для данного чертежа возьмем условные мерки:

1. Полуобхват талии – 40 см

2. Полуобхват бедер – 52 см

3. Длина брюк – 100 см

4. Высота сиденья – 26 см

5. Ширина низка – 18 см

ЧЕРТЕЖ ПЕРЕДНЕЙ ПОЛОВИНКИ

Проводим вертикальную линию, на ней обозначаем точку Т. Вертикальная линия будет центром сгиба брюк.

Длина брюк. От точки Т вниз откладываем 100 см (мерку длины брюк) и ставим точку Н.

Высота сиденья. От точки Т вниз откладываем 26 см (мерку высоты сиденья) и ставим точку Я.

Линия бедер. От точки Я вверх откладываем 8,7 см (⅓ высоты сиденья; 26:3 = 8,7 см) и ставим точку Б.

Линия колена. Отрезок БН (линия бедер и линия низа) делим пополам, середину обозначаем точкой К.

Через точки Т, Б, Я, К, Н, вправо и влево проводим горизонтальные линии произвольной длины.

Ширина по линии ягодиц. От точки Я влево откладываем 15 см (¼ мерки полуобхвата бедер плюс 2 см на свободное облегание; 13 + 2= 15 см) и ставим точку Я₁.

От точки Я вправо откладываем также 15 см и ставим точку Я₂. От нее влево откладываем 5,2 см (¹/₁₀ мерки полуобхвата бедер) и ставим точку Яз.

Из точек Я₁ и Я₃ восстанавливаем перпендикуляры и на пересечении с горизонталью из точки Т обозначаем соответственно точки влево – Т₁, вправо – Т₂, а на горизонтальной линии от точки Б—Б₁ и Б₂.

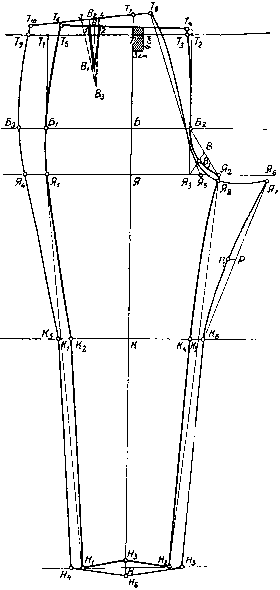

Рис. 5. Чертеж женских брюк.

Ширина в поясе. От точки Т₂ влево откладываем 1 см и ставим точку Т₃. От нее вверх откладываем 1 см и ставим точку Т₄. От точки Т₁ вправо откладываем 1,5 см и ставим точку Т₅. От нее вверх откладываем 1,5 см и ставим точку Т₆. Соединяем точки Т₄ и Т₆, вычерчивая верхний срез передней половинки. Ширина ее в поясе (отрезок Т₄Т₆) должна соответствовать ½ мерки полуобхвата талии минус 1 см, плюс 5 см (2 см на вытачку и 3 см на складку), то есть 20—1 = 19 + 5 = 24 см.

Выем банта. Соединяем точки Я₂ и Б₂ тонкой линией, отрезок делим пополам, середину обозначаем точкой В. Соединяем ее с точкой Я₃, отрезок делим пополам, середину обозначаем точкой В₁.

От точки Я₂ через точки В₁, Б₂ и Т₄ вычерчиваем линию банта.

Ширина низка. От точки Н влево откладываем 8 см (½ ширины низка минус 1 см; 9—1 =8 см) и ставим точку Н₁. От точки Н вправо откладываем также 8 см и ставим точку Н₂.

Боковой срез. Соединяем точки Я₁, Н₁ тонкой линией. Место пересечения с горизонтальной линией колена обозначаем точкой К₁. От нее вправо откладываем 2 см и ставим точку К₂.

Соединяем точки Т₆, Б₁, Я₁ плавной кривой. Затем соединяем точки К₂, Н₁ прямой, вычерчивая линию бокового среза.

Шаговой срез. Соединяем точки Я₂, Н₂ тонкой линией. Место пересечения с горизонтальной линией колена обозначаем точкой К₃. От нее влево откладываем 2 см и ставим точку К₄. Соединяем точки Я₂, К₄ слегка вогнутой линией, затем с точкой Н₂ прямой линией, вычерчивая шаговой срез.

Выгиб низа. От точки Н вверх откладываем 1 см и ставим точку Н₃. Соединяем точки Н₁, Н₃, Н₂, вычерчивая линию среза низа.

Вытачка и складка. Отрезок Т, Т₆ делим пополам, середину обозначаем точкой В, от нее влево и вправо откладываем по 1 см и ставим соответственно цифры 1 и 2. От точки В вниз откладываем 8—10 см и ставим точку В₁. Соединяем точки 1, 2 с точкой В₁, вычерчивая вытачку. Складка проектируется вправо от линии сгиба. Длина ее 4 см.

ЧЕРТЕЖ ЗАДНЕЙ ПОЛОВИНКИ

Построение проводится на основе чертежа передней половинки брюк.

Боковой срез на линии бедер. От точки Б₁ влево откладываем 5,6 см (¹/₁₀ мерки полуобхвата бедер плюс ¹/₁₀ прибавки на свободное облегание; 5,2 + 0,4 = 5,6 см) и ставим точку Б₃.

Ширина ягодиц. От точки Я₁ влево откладываем 4,2 см (¹/₁₀ мерки полуобхвата бедер минус 1 см; 5,2—1=4,2 см) и ставим точку Я₄.

От точки Я₃ вправо по горизонтали откладываем 14 см (¼ мерки полуобхвата бедер плюс 1 см; 13+1 = 14 см) и ставим точку Я₆.

Средний срез (слонка). От точки Я₃ вправо откладываем 1,7 см (⅓ величины отрезка Я₃Я₂) и ставим точку Я₅.

От точки Т вверх восстанавливаем перпендикуляр, откладываем 3,2 см (¹/₁₀ мерки полуобхвата бедер минус 2 см; 5,2—2 = 3,2 см) и ставим точку Т₇. От нее вправо проводим горизонтальную линию, откладываем по ней также 3,2 см и ставим точку Т₈, соединив ее тонкой линией с точкой Я₅.

Ширина в поясе. От точки Т₈ радиусом влево откладываем 24 см (½ полуобхвата талии плюс 1 см, плюс 3 см на вытачку; 20+1+3 = 24 см) и на пересечении с линией талии ставим точку Т₉.

От точки Я₄ вверх через точку Т₉ откладываем отрезок, равный отрезку Я₁Т₆ (по передней половинке), и ставим точку Т₁₀. Соединяем точки Т₈, Т₁₀, вычерчивая верхний срез задней половинки.

Ширина колена. От точек К₂ влево и К₄ вправо откладываем в каждую сторону по 2 см и ставим соответственно точки К₅, К₆.

Ширина низка. От точек Н₁ влево и Н₂ вправо откладываем в каждую сторону по 2 см и ставим соответственно точки Н₄, Н₅.

Боковой срез. Соединяем точки Т₁₀, Т₉, Б₃, Я₄ плавной кривой, затем точки К₅, Н₄ прямой, вычерчивая линию бокового среза.

Шаговой срез. От точки К₆ вверх к точке Я₆ откладываем расстояние, равное отрезку К₄Я₂ на передней половинке минус 1 см, и ставим точку Я₇. Соединяем точки Я₇, К₆ тонкой линией, середину обозначаем точкой Р. От нее влево откладываем 1 см и ставим точку Р₁. Соединяем точки Я₇, Р₁, К₆ плавной, вогнутой линией, продолжаем прямую линию до точки Н₅, вычерчивая линию шагового среза.

Линия слонки. От точки Я₂ вниз откладываем 0,5 см и ставим точку Я₈.

От точки Я₇ через точки Я₈, Я₅, В₁, Б₂ и Т₈ вычерчиваем плавной кривой линию слонки, как на чертеже.

Прогиб низка. От точки Н вниз откладываем 1 см и ставим точку Н₆. Соединяем точки Н₄, Н₆, Н₅, вычерчивая линию низа.

Вытачка. Отрезок Т₈Т₁₀ делим пополам, середину обозначаем точкой В₂. От нее влево и вправо откладываем по 1,5 см и ставим соответственно цифры 3 и 4. От точки В₂ вниз откладываем 10—12 см и ставим точку В₃. Соединяем точки 3, 4 с точкой В₃, вычерчивая вытачку.

Примечание. Если разница между полуобхватом бедер и талии превышает 15 см, следует делать две вытачки. Они располагаются перпендикулярно к отрезку Т₈Т₁₀ на расстоянии одной трети от боковых срезов. При этом раствор каждой вытачки вместо 3 см в данном примере равен 2—2,5 см.

ПОСТРОЕНИЕ ЧЕРТЕЖА ЖЕНСКОГО ПЛАЩА-НАКИДКИ

(рис. 6)

Для данного чертежа возьмем условные мерки 48-го размера.

1. Полуобхват шеи – 18 см

2. Полуобхват груди второй – 48 см

3. Полуобхват талии – 38 см

4. Полуобхват бедер – 52 см

5. Ширина груди – 17,5 см

6. Высота груди – 27 см

7. Ширина плеча – 14 см

8. Ширина спины – 18 см

9. Длина спины до линии талии – 38 см

10. Длина плаща – 100 см

ЧЕРТЕЖ СПИНКИ

Вычерчиваем прямой угол, вершину обозначаем точкой А.

Глубина проймы. От точки А вниз по вертикали откладываем 22 см (½ мерки полуобхвата груди минус 2 см; 24—2 = 22 см) и ставим точку Г.

Длина талии. От точки А вниз по вертикали откладываем 38 см (мерку длины спины до линии талии) и ставим точку Т.

Линия бедер. От точки Т вниз откладываем 20 см и ставим точку Б.

Длина плаща. От точки А вниз откладываем 100 см (мерку длины плаща) и ставим точку Н. От точек А, Г, Т, Б, Н вправо проводим горизонтальные линии произвольной длины. Соединяем точки А, Г, Т, Б, Н, вычерчивая середину спины.

Росток. От точки А вправо откладываем 7 см (⅓ полуобхвата шеи плюс 1 см; 6+1=7 см) и ставим точку А₁. От нее вверх по вертикали откладываем 2 см и ставим точку А₂. Соединяем точки А, А₂ вогнутой линией, вычерчивая линию ростка.

Ширина спинки. От точки А вправо откладываем 20 см (мерку ширины спины плюс 2 см; 18 + 2 = 20 см) и ставим точку А₃. От нее вниз проводим вертикальную линию, на пересечении с горизонтальной от точки Г ставим точку Г₁.

Скос плеча и линии бокового шва. От точки А₃ вниз по вертикали откладываем 2 см и ставим точку П. От точки Г₁ вправо откладываем 12 см (¼ полуобхвата груди) и ставим точку Г₂. От нее влево откладываем 1 см и ставим точку Г₃. От точки Г₂ вниз проводим вертикальную линию, на пересечении от точки Т ставим точку Т₁. Соединяем точки А₂, П, Г₃ плавной кривой, точки Г₃, Т₁ прямой, заканчивая ее выше на 1 см горизонтальной линии низа, и ставим точку Н₁.

Низ. Соединяем точки Н, Н₁, вычерчивая линию низа.

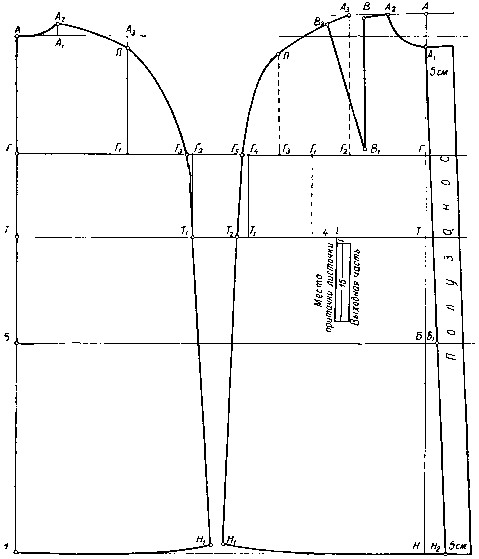

Рис. 6. Чертеж женского плаща-накидки.

ЧЕРТЕЖ ПЕРЕДА

Вычерчиваем прямой угол, вершину обозначаем точкой А.

Глубина проймы. От точки А вниз по вертикали откладываем 26 см (½ мерки полуобхвата груди плюс 2 см; 24+2=26 см) и ставим точку Г.

Длина талии. От точки А вниз по вертикали откладываем 42 см (мерку длины спины до линии талии плюс 4 см; 38+4=42 см) и ставим точку Т.

Линия бедер. От точки Т вниз откладываем 20 см и ставим точку Б.

Длина полочки. От точки А вниз откладываем 104 см (мерку длины плаща плюс 4 см; 100+4=104 см) и ставим точку Н. От точек А, Г, Т, Б, Н влево проводим горизонтальные линии произвольной длины.

Линия горловины. От точки А вниз по вертикали откладываем 6 см (⅓ мерки полуобхвата шеи) и ставим точку А₁. От точки А влево по горизонтали откладываем 7 см (⅓ мерки полуобхвата шеи плюс 1 см; 6+1=7 см) и ставим точку А₂. Соединяем точки А₁, А₂ вогнутой линией, вычерчивая линию горловины.

Ширина груди. От точки Г влево по горизонтали откладываем 21 см (мерку ширины груди плюс 3,5 см на свободное облегание; 17,5 + 3,5 =21 см) и ставим точку Г₁.

Скос плеча. От точки Г₁ вправо откладываем 7 см (⅓ ширины груди ГГ₁) и ставим точку Г₂. От нее вверх проводим вертикальную линию и на пересечении с горизонтальной от точки А₂ ставим точку А₃. От точки Г₁ влево откладываем 6 см и ставим точку Г₃. От нее вверх проводим вертикальную линию длиною, равной отрезку Г₁П (на чертеже спинки), и ставим точку П. От точки Г₁ влево по горизонтали откладываем 12 см (¼ мерки полуобхвата груди) и ставим точку Г₄. От нее вниз проводим вертикальную линию и на пересечении с горизонтальной линией Т ставим точку Т₁. От точки Г₄ влево откладываем 1 см и ставим точку Г₅. От точки Т₁ влево откладываем 2 см и ставим точку Т₂. Соединяем точки А₃, П, Г₅ плавной кривой, точки Г₅, Т₂ прямой, заканчивая ее выше на 1 см горизонтальной линии низа, и ставим точку Н₁.

Линия середины переда. От точки Б вправо откладываем 2 см и ставим точку Б₁. Соединяем точки А₁, Б₁ прямой линией, продолжая ее до низа и на пересечении с горизонтальной линией Н ставим точку Н₂.

Низ. Соединяем точки Н₂, Н₁ вычерчивая линию низа.

Вытачка. От точки А₂ влево ниже на 0,5 см от горизонтальной линии откладываем 4,7 см (⅓ мерки ширины плеча; 14:3 = 4,7 см) и ставим букву В. От нее вниз проводим вертикальную линию длиною 26 см (мерка высоты груди минус 1 см; 27—1=26 см) и ставим точку В₁. От точки А₃ влево по линии плечевого шва откладываем 4 см (½ раствора вытачки) и ставим точку В₂. Соединяем точки В, В₁, В₂, вычерчивая линию вытачки. Соединяем точки А₂, В, завершая линию плечевого шва. Ширина полузаноса равна 5 см.

Карман. Прорезной с листочкой, расположенной выходной частью в сторону переда.

Место расположения и размеры кармана указаны на чертеже.

ПОСТРОЕНИЕ ЧЕРТЕЖА ПАЛЬТО ДЛЯ МАЛЬЧИКА

Деми реглан на основе пальто с втачным рукавом (рис. 7)

Для данного чертежа возьмем условные мерки 30-го размера.

1. Полуобхват шеи – 14 см

2. Полуобхват груди – 30 см

3. Полуобхват талии – 28 см

4. Полуобхват бедер – 34 см

5. Ширина груди – 11 см

6. Ширина плеча – 9,5 см

7. Длина рукава – 40 см

8. Обхват шеи – 18 см

9. Ширина спины – 13 см

10. Длина спины до линии талии – 27 см

11. Длина пальто – 58 см

Вычерчиваем прямой угол, вершину обозначаем точкой А.

Длина пальто. От точки А вниз откладываем 58 см (мерку длины пальто) и ставим точку Н.

Глубина проймы. От точки А вниз откладываем 15 см (½ мерки полуобхвата груди) и ставим точку Г.

Линия талии. От точки А вниз откладываем 27 см (мерку длины спины до линии талии) и ставим точку Т.

Линия бедер. От точки Т вниз откладываем 13,5 см (½ мерки длины спины до линии талии; 27:2= 13,5 см) и ставим точку Б.

От точек А, Г, Т, Б, Н вправо проводим горизонтальные линии произвольной длины.

Скос середины спины. От точки Т вправо откладываем 1 см и ставим точку Т₁. Соединяем точки А, Т₁ прямой линией, продолжая ее до пересечения с горизонталью Н, и ставим точку Н₁.

Ширина пальто по линии груди. От точки Г вправо по горизонтали откладываем 45 см (мерку полуобхвата груди плюс 15 см; 30+15=45 см) и ставим точку Г₁. От нее вверх и вниз проводим вертикальную линию, на пересечении с горизонтальными линиями от точки А ставим точку А₁, от точки Т₁ ставим точку Т₂, от точки Н ставим точку Н₂.

Ширина спинки. От точки Г вправо по горизонтали откладываем 16,5 (мерку ширины спины плюс 3,5 см; 13+3,5=16,5 см) и ставим точку Г₂.

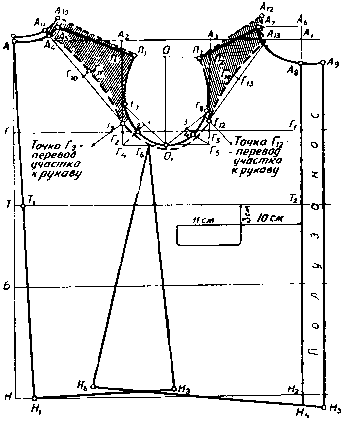

Рис. 7. Чертеж детского пальто реглан на основе пальто с втачным рукавом.

Ширина полы. От точки Г₁ влево откладываем 15 см (мерку ширины груди плюс 4 см; 11 + 4= 15 см) и ставим точку Г₃.

Ширина проймы. Отрезок между точками Г₂, Г₃ составляет ширину проймы, то есть разницу между шириной всего пальто и суммой ширин спины и полочки с учетом прибавки на свободное облегание.

Углубление проймы. От точки Г₂ вниз откладываем 1,5 см и ставим точку Г₄. От точки Г₃ вниз также откладываем 1,5 см и ставим точку Г₅. От точек Г₄ и Г₅ восстанавливаем перпендикуляр и на пересечении с горизонтальной линией от точки А ставим соответственно точки А₂, А₃.

Росток. От точки А вправо откладываем 6,5 см (⅓ полуобхвата шеи плюс 1,8 см; 4,7+1,8 = 6,5 см) и ставим точку А₄. От нее вверх откладываем 2,2 см (⅓ ширины ростка; 6,5:3 = 2,2 см) и ставим точку А₅.

Соединяем точки А, А₅ плавной вогнутой линией, вычерчивая росток.

Скос плечевого шва спинки. От точки А₂ вниз по вертикали откладываем 2 см и ставим точку П. От точки А₅ через точку П откладываем 10,5 см (мерку ширины плеча плюс 1 см; 9,5+1 = 10,5 см) и ставим точку П₁. Соединяем точки А₅, П, П₁, вычерчивая плечевой шов.

Боковой шов спинки. От точки Г₄ вправо откладываем 4 см и ставим точку Г₆. От точки Н₁ вправо под прямым углом откладываем 22 см и ставим точку Н₃. Соединяем точки Г₆, Н₃, вычерчивая боковой шов, и точки Н₁, Н₃, вычерчивая низ спинки.

Горловина. От точки А₁ вверх восстанавливаем перпендикуляр, откладываем 2,5 см и ставим точку А₆. От нее влево по горизонтали откладываем 7 см (ширина ростка спинки плюс 0,5 см; 6,5 + 0,5 = 7 см) и ставим точку А₇. От точки А₆ вниз откладываем 6 см и ставим точку А₈. Соединяем точки А₇, А₈ плавной вогнутой линией, вычерчивая линию горловины.

Скос плечевого шва полочки. От точки А₃ вниз по вертикали откладываем 2,5 см и ставим точку П₂. От точки А₇ через точку П₂ откладываем 9,5 см (ширину плеча) и ставим точку П₃. Соединяем точки А₇, П₂, П₃, вычерчивая плечевой шов.

Пройма. От точки Г₄ (по спинке) вверх откладываем 7 см и ставим точку Г₇. Соединяем точки Г₇, О₁ тонкой линией, делим ее пополам, середину обозначаем цифрой 1. От нее вниз по косой откладываем 1 см и ставим цифру 2.

От точки Г₅ (по полочке) вверх откладываем 5 см и ставим точку Г₃. Соединяем точки Г₈, О₁ тонкой линией, делим ее пополам, середину обозначаем цифрой 3. От нее вниз по косой откладываем 1 см и ставим цифру 4.

Соединяем точки П₃, Г₈, 4, О₁, 2, Г₇, П₁ плавной вогнутой линией, оформляя линию выреза проймы полочки и спинки.

Вертикальный диаметр проймы. Соединяем точки П₁, П₃ пунктирной линией. Середину обозначаем буквой О. От нее опускаем перпендикуляр и на пересечении между точками Г₆, Г₅ ставим точку О₁.

Линия переда. От точки Н₂ вниз откладываем 2 см и ставим точку Н₄. Соединяем точки А₈, Г₁, Т₂, Н₂, Н₄, вычерчивая линию переда.

Полузанос. От точки А₈ вправо откладываем 3 см и ставим точку А₉. От нее вниз опускаем вертикаль и на пересечении с горизонтальной линией ниже на 2 см ставим точку Н₅. Соединяем точки А₈, А₉, Н₅, вычерчивая линию полузаноса.

Боковой шов полочки. От точки Н₅ влево касательно линии низа спинки откладываем 34 см и ставим точку Н₆. Соединяем точки Г₆, Н₆, вычерчивая боковой шов, и точки Н₆ и Н₅, вычерчивая низ полочки.

Карман. Место расположения и размер кармана указаны на чертеже.

Получив основу пальто с втачным рукавом, приступаем к построению на этой основе пальто покроя реглан.

ЛИНИЯ РЕГЛАНА СПИНКИ

Повышаем на 1 см вершину ростка и ставим точку А₁₀. От нее влево по линии ростка откладываем 2,5 см и ставим точку А₁₁.

Вычерчиваем вновь росток, соединяем точки А₁₀, П₁, вычерчивая вновь плечевой шов. От точки Г₄ вверх откладываем 4 см и ставим точку Г₉. Соединяем точки А₁₁, Г₉ тонкой линией, середину обозначаем точкой Г₁₀. От нее вправо по косой откладываем 1 см и ставим точку Г₁₁. Соединяем точки А₁₁, Г₁₁, Г₉, Г₆, вычерчивая линию реглана спинки, как показано на чертеже.

ЛИНИЯ РЕГЛАНА НА ПОЛОЧКЕ

Повышаем вершину горловины на 1 см и ставим точку А₁₂. От нее вниз по линии горловины откладываем 3,5 см и ставим точку А₁₃. Соединяем точки А₁₂, А₁₃, оформляя новую линию горловины, и А₁₂, П₃, оформляя новую линию плечевого шва.

От точки Г₅ вверх откладываем 4 см и ставим точку Г₁₂. Соединяем точки А₁₃, Г₁₂ тонкой линией, середину обозначаем точкой Г₁₃. От нее влево по косой откладываем 1 см и ставим точку Г₁₄. Соединяем точки А₁₃, Г₁₄, Г₁₂, О₁, Г₆, вычерчивая линию реглана полочки, как на чертеже.

ПОСТРОЕНИЕ ЧЕРТЕЖА РУКАВА РЕГЛАН

на основе втачного рукава (рис. 8)

Вычерчиваем прямой угол, вершину обозначаем точкой О.

Высота оката. От точки О вниз по вертикали откладываем 14,5 см (отрезок, равный длине вертикального диаметра проймы-отрезка ОО₁ на чертеже спинки и полочки) и ставим точку Р.

Длина рукава. От точки О вниз откладываем 40 см (мерку длины рукава) и ставим точку Н.

Линия локтя. От точки О вниз откладываем 22 см (½ мерки длины рукава плюс 2 см; 20 + 2 = 22 см) и ставим точку Л.

От точек Р, Л, Н влево и вправо проводим горизонтальные линии произвольной длины.

Ширина под проймой. От точки О влево по горизонтали откладываем 15,5 см (½ суммы величины мерки обхвата руки и прибавки на свободное облегание; 18+13:2=15,5 см) и ставим точку О₁. От нее опускаем вертикаль и на пересечении с линией Р ставим точку Р₁.

Вершина оката. Отрезок ОО₁ делим пополам, середину обозначаем точкой О₂. От нее опускаем вертикаль и на пересечении с линией Р ставим точку Р₂, а на пересечении с линией Л ставим точку Л₁.

От точки Р вверх откладываем 5 см (отрезок, равный длине отрезка Г₅Г₈ на чертеже полочки) и ставим точку П.

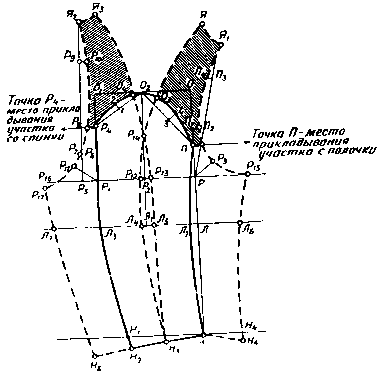

Рис. 8. Чертеж рукава реглан на основе втачного рукава.

Вершина локтевого переката. От точки О₁ вниз откладываем 4,8 см (⅓ длины отрезка О₁Р₁) и ставим точку Р₄.

Окат рукава. Соединяем тонкой линией точки Р₄, О₂, середину обозначаем цифрой 1. От нее вверх по косой откладываем 1 см и ставим цифру 2.

Соединяем тонкой линией точки О₂, П, середину обозначаем цифрой 3. От нее вверх по косой откладываем 1,8 см и ставим цифру 4. Соединяем точки Р₄, 2, О₂, 4, П, вычерчивая линию оката рукава.

Ширина в локте. От точки Л влево откладываем 0,5 см и ставим точку Л₂. От нее влево откладываем 14,5 см и ставим точку Л₃.

Ширина внизу. От точки Н влево по горизонтали откладываем 12 см и ставим точку Н₁. От нее вниз откладываем 1,3 см и ставим точку Н₂. Соединяем точки П, Л₂, Н, вычерчивая сгиб переднего переката. Соединяем точки Р₄, Р₁, Л₃, Н₁, Н₂, вычерчивая линию локтевого шва. Соединяем точки Н, Н₂, вычерчивая низ.

ПОСТРОЕНИЕ ЛИНИИ РЕГЛАНА

Передняя половинка. От точки О₂ вправо по линии оката откладываем 3,5 см и ставим точку О₃.

Заштрихованный на полочке участок переводим на бумагу и прикладываем его к точке О₃ по окату рукава до точки П.

Вершины языка обозначаем слева точкой Я, справа – точкой Я₁. Соединяем Я₁, Р тонкой линией, по ней от точки Я₁ вниз откладываем 5,5 см и ставим точку П₃. От нее влево откладываем 0,6 см и ставим точку П₄.

От точки О вниз откладываем 7 см и ставим точку П₁. От нее вправо откладываем 2 см и ставим точку П₂. Вспомогательный отрезок – биссектриса угла РР₃ = 4,2 см.

Задняя половинка. От точки О₂ влево по линии оката откладываем 1,5 см и ставим точку О₄. От точки Р₁ влево по горизонтали откладываем 2 см и ставим точку Р₅. От нее вверх восстанавливаем перпендикуляр, откладываем по нему 4,8 см и ставим точку Р₆. От нее влево откладываем 1,5 см и ставим точку Р₇. От точки Р₄ влево откладываем 1,5 см и ставим точку Р₈. Заштрихованный на спинке участок переводим на бумагу и прикладываем его к точке О₄ по окату рукава до точки Р₄. Вершины языка обозначаем слева точкой Я₂, справа – точкой Я₃.

От точки Я₂ вниз откладываем 7 см и ставим точку Р₉. От нее вправо откладываем 0,8 см и ставим точку Р₁₀, вспомогательный отрезок – биссектриса угла Р₁Р₁₁ = 4 см.

Средняя линия. От точки Р₂ влево и вправо откладываем в каждую сторону по 0,75 см и ставим соответственно точки Р₁₂, Р₁₃. От точки Р₂ вверх по вертикали откладываем 7,5 см и ставим точку Р₁₄. От точки Л₁ влево и вправо откладываем в каждую сторону по 0,6 см и ставим соответственно точки Л₄, Л₅.

Соединяем точки НН₂, середину обозначаем точкой Н₃. Соединяем точки Я, О₃, Р₁₄, Р₁₂, Л₄, Н₃, вычерчивая среднюю линию передней половинки. Соединяем точки Яз, О₄, Р₁₄, Р₁₃, Л₅, Н₃, вычерчивая среднюю линию задней половинки.

Разворачиваем переднюю и заднюю половинку следующим образом.

От точки Р вправо по горизонтали откладываем отрезок, равный длине отрезка РР₁₂, и ставим точку Р₁₅.

От точки Л₂ вправо откладываем отрезок, равный длине отрезка Л₂Л₄, и ставим точку Л₆.

От точки Н вправо откладываем отрезок, равный длине отрезка НН₃, и ставим точку Н₄. От нее вниз откладываем 0,6 см и ставим точку Н₅. Соединяем точки Я, Я₁, П₄, П₂, Р₃, Р₁₅, Л₆, Н₄, Н₅, Н, вычерчивая линии, как на чертеже.

От точки Р₁ влево по горизонтали откладываем отрезок, равный длине отрезка Р₁Р₁₃, и ставим точку Р₁₆. От нее вниз откладываем 0,7 см и ставим точку Р₁₇.

От точки Л₃ влево откладываем отрезок, равный длине отрезка Л₃Л₅, и ставим точку Л₇.

От точки Н₂ влево откладываем отрезок, равный длине отрезка Н₂Н₃, и ставим точку Н₆.

Соединяем точки Я₃, Я₂, Р₁₀, Р₈, Р₇, Р₁₁, Р₁₇, Л₇, Н₆, Н₂, вычерчивая линии, как на чертеже.

ЧЕРТЕЖ ВОРОТНИКА

(рис. 9)

Вычерчиваем прямой угол, вершину обозначаем точкой О.

Отрезок ОА = 18,5 см

Отрезок ОВ = 4 см

Отрезок ВВ₁ = 9 см

Отрезок АА₁ = 7 см

Отрезок А₁А₂ = 4 см

Отрезок В₁А₂ соединяем тонкой линией, делим его на 3 равные части, точки деления обозначаем цифрами 1, 2. От них вверх откладываем по 1,5 см и ставим цифры 3, 4.

Рис. 9. Чертеж воротника пальто.

Отрезок ВА соединяем тонкой линией, делим его на 2 равные части, точку деления обозначаем цифрой 5. От нее вверх откладываем 1 см и ставим цифру 6. Соединяем точки В, В₁, 3, 4, А₂, А, 6, В, вычерчивая контуры воротника.
