Отметим, что известный конструктор В. С. Вахмистров в развитие идеи создания тяжелого самолета поля боя на базе серийного бомбардировщика в начале 1930 г. установил вертикально в фюзеляже самолета ТБ-1 стреляющую вниз динамо-реактивную пушку калибра 76 мм, предназначенную для поражения наземных целей.

ДРП крепилась на специальном «пауке», укрепленном на балках бомбодержателей типа ДЕР-9 у левого люка. В фюзеляже было прорезано окно с усиленными обводами. Сопло ДРП выступало сверху на 200 мм, а дульная часть выходила из люка на 500 мм.

На земле Вахмистров произвел два выстрела. С этой целью под самолетом была вырыта яма глубиной два метра и площадью 1 кв. м. После второго выстрела вырвало часть обшивки фюзеляжа, в кабине бомбардира выбило два окна, образовалась небольшая пробоина в фюзеляже.

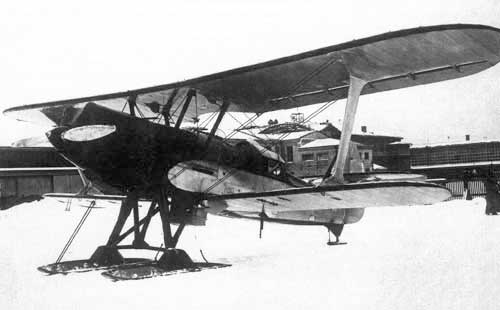

ШОН на заводских испытаниях

Было принято решение о нецелесообразности дальнейших испытаний ДРП на ТБ-1. Полагали, что имело смысл продолжить их на самолете Р-7. Сведений о продолжении этих работ не найдено.

ШОН в цехе со сложенными крыльями

Заметим, что если бы стрельба производилась в воздухе, то следовало ожидать, что вследствие отсутствия «отражателя» таких сильных разрушений не последовало бы.

Надо сказать, предложение Вахмистрова было единственным разумным применением ДРП в авиации.

Напомним, что к концу войны немцы использовали подобную идею для создания противотанкового варианта самолета Fw-190. Под углом 70° к вертикальной оси ставилась батарея из шести ДРП калибра 76 мм. Оригинальной в этой установке была прицельная система, реагирующая на магнитное поле танка. Довести идею «до ума» немцы не успели.

Оригинальный вариант тяжелого самолета поля боя на базе серийного бомбардировщика ТБ-3 – Г-52 «летающая батарея» был предложен и П. И. Гроховским.

Тяжелый штурмовик Гроховского представлял собой серийный самолет ТБ-3 с моторами М-17, на котором в носу фюзеляжа была установлена зенитная пушка калибра 76 мм образца 1931 г., а в крыльях – два полевых 76-мм орудия образца 1927 г.

Штурмовик прошел государственные испытания в декабре 1935 г. Основное назначение самолета – огневое обеспечение десантной операции.

Снаряды весом 6,5 кг. Дальность стрельбы – до 18 км. Наводка на цель обеспечивалась разворотом самолета. Для прицеливания перед козырьком летчика имелась планка с простейшим сетчатым прицелом.

По заявлению конструктора три пушки «летающей батареи» могли произвести до 27 выстрелов в минуту. Последнее вызывает сомнение, так как применяемые пушки не имели автомата заряжания.

Кроме того, поскольку дальность до цели определялась практически на глазок, ожидать большого положительного эффекта от применения «летающей батареи» Гроховского все же не приходится.

Не лучшим образом обстояли дела и с разработкой одномоторного бронированного легкого штурмовика ЛШ-1 ЦКБ завода № 39.

Согласно архивным документам руководителем работ по созданию штурмовика ЛШ-1, также как и последующих за ним тяжелых штурмовиков ТШ-2 и ТШ-3, являлся Н. Н. Поликарпов, который, будучи руководителем бригады ЦКБ, в конце апреля 1930 г. получил задание на проектирование самолета-штурмовика.

Активную помощь Н. Н. Поликарпову оказывал С. А. Кочеригин. Штурмовик ЛШ-1 (проект № 5 по плану ЦКБ) представлял собой одномоторный двухместный биплан с относительно слабой бронезащитой – сварное бронекорыто не прикрывало мотор сверху.

Наступательное вооружение машины состояло из двух синхронных пулеметов ПВ-1 калибра 7,62 мм для стрельбы вперед и четырех ПВ-1, наклонно установленных в фюзеляже под полом кабины стрелка стволами вниз под углом 30–60° (пулеметы имели возможность изменения угла установки на земле в пределах ±30°) к продольной оси самолета для стрельбы вперед-вниз.

Наклонная установка батареи пулеметов ПВ-1, не обеспечивая высокой точности стрельбы, позволяла вести огонь по колоннам войск на марше с горизонтального полета, что в какой-то мере компенсировало недостаточный обзор вперед-вниз, характерный для штурмовиков подобной схемы.

ШОН на заводских испытаниях

Для защиты от нападения истребителей противника штурмовик имел заднюю оборонительную установку с двумя пулеметами ПВ-1. Бомбовое вооружение отсутствовало.

В процессе постройки ЛШ-1 было признано, что бронирование и вооружение штурмовика недостаточные. В силу этого, а также из-за отсутствия мощного мотора и трудностей с доводкой подвижной пулеметной установки, было принято решение к свертыванию всех работ по этому самолету. Чтобы хоть как-то выйти из создавшегося положения ЦКБ завода № 39 приняло решение о переделке ЛШ-1 в тяжелый штурмовик, заданный НТК ВВС, с усиленным бронированием и вооружением. Новая машина получила обозначение ТШ-2 первый вариант (проект № 6 по плану ЦКБ).

Макет ТШ-2 был построен в июле 1930 г., однако 30 ноября НТК ВВС КА утвердило новые ТТТ к самолету-штурмовику этого класса. В конструкцию ТШ-2 пришлось вносить определенные коррективы.

Носовая часть ТШ-2 была выполнена в виде «бронекоробки», в которой размещались мотор BMW-6, закрепленный на стержневой мотораме, масло – и водорадиаторы, бензобаки, кабины пилота и стрелка.

К бронекоробке на четырех узлах крепилась сваренная из стальных труб с проволочными растяжками хвостовая часть фюзеляжа, обтянутая полотном.

Рисунок тяжелого штурмовика АНТ-17

Бронекоробка собиралась из отдельных плоских и гнутых бронесегментов (всего 20 шт.) гомогенной брони, имеющей по толщине одинаковые физико-механические свойства.

Поверхностей двояковыпуклой кривизны не было. Кабина стрелка замыкалась сзади бронеплитой, поставленной вертикально.

В районе мотора и у края кабины летчика борт мог открываться на шарнирах. Толщина брони: внизу – 6 мм, по бортам – 5 мм, сверху – 4 мм. Броневые листы, а также все узлы бронекоробки, собирались на 6-мм болтах с потайной клепкой, так как автогенную сварку брони Ижорскому заводу освоить так и не удалось.

Подобная конструкция бронекоробки штурмовика не только придавала ей угловатый вид, ухудшая аэродинамику, но и затрудняла полное включение брони в силовую схему самолета и увеличивала его массу. Масса самой бронекоробки – 520 кг.

Вооружение новой машины состояло из двух синхронных пулеметов ПВ-1, установленных над мотором, двух батарей по четыре ПВ-1 под нижним крылом или, вместо пулеметов, могла подвешиваться «гранатница» (ящик на 300 ручных гранат), и спарки пулеметов ДА на турели у стрелка. Работами по вооружению самолета руководил А. В. Надашкевич, работавший в то время у Н. Н. Поликарпова.

В начале 1931 г. начались летные испытания ТШ-2 (летали Б. Л. Бухгольц, Ю. И. Пионтковский и М. А. Волковойнов – все из НИИ ВВС КА), на которых последний при полетном весе 3300 кг показал максимальную скорость полета 180 км/ч, что было явно недостаточно для самолета поля боя.

Кроме того, в полете сильно грелся мотор (температура масла доходила до 82°, что было опасно, а этилен-гликоля – до 125–130°), давления на рули были значительны, а в кабинах экипажа было очень жарко, велик был разбег и низкая скороподъемность.

После 3–4 посадок приходилось менять амортизаторы шасси. Вооружение штурмовика оказалось недоведенным. Штурмовик был возвращен на завод для проведения необходимых доработок.

Более совершенный вариант ТШ-2 с улучшенным бронированием и условиями охлаждения мотора – ТШ-2 второй вариант (№ 21 по плану ЦКБ), прошел испытания в конце 1931 г. в период со 2 ноября по 20 декабря.

Штурмовик был вооружен двумя синхронными пулеметами ПВ-1 с боезапасом 1500 патронов. Подкрыльевые пулеметы с целью улучшения аэродинамики располагались в утолщенной части нижнего крыла. На турели ТУР-7 был установлен пулемет ПВ-1 с запасом 600 патронов.

Максимальная скорость с использованием взлетного режима работы мотора возросла до 213 км/ч. Скороподъемность самолета оставалась, как и прежде, низкой – 3,5 м/с, а полное время набора высоты 3000 м составляло 24 минуты. Дальность полета – около 500 км. Время выполнения виража – 17–17,5 с. Разбег 160–180 м, пробег – 120–130 м. Взлетный вес – 3225 кг. Вес брони – 532 кг.

По схеме самолет представлял собой биплан с выносом вперед верхнего крыла. Коробка планов соединялась N-образными стойками и была расчалена стальными лентами. Элероны были на верхних и нижних плоскостях.

Задняя часть фюзеляжа выполнялась из стальных сварных труб с расчалками. Плоскости деревянные, покрытые полотном. Шасси из стальных труб. Амортизаторы из резиновых колец. Костыль управляемый.

Броня служила остовом фюзеляжа. Забронированы были экипаж, основные бензобаки и маслобаки, мотор, радиатор.

Рисунок тяжелого штурмовика ТШ-3

Как отмечалось в отчете по госиспытаниям, мотор в передней нижней части не был забронирован. В то же время радиатор был прикрыт регулируемыми жалюзи. Не был забронирован и пол кабины пилота.

Обзор вперед и вниз закрывался капотом мотора, вверх – верхним крылом, в стороны – боковинками брони у козырька. У летнаба был тоже плохой обзор.

В результате, как отмечали военные летчики, заход на цель для второй атаки был затруднителен.

Тепловой режим мотора при использовании этиленгликоля был в норме.

Согласно утвержденной правительством программы для воронежского авиазавода № 16 последний в течение 1932 г. должен был изготовить 70 штурмовиков ТШ-2 с мотором М-17 (тот же BMW-6, но производства завода № 26 в г. Рыбинске по лицензии) для производства полномасштабных войсковых испытаний.

В силу специфических особенностей мотора М-17 в серии возникли проблемы с его охлаждением, устранить которые быстро не удалось. Соответственно, заводские и государственные испытания первого ТШ-2 М-17 – эталона для серии, затянулись.

По согласованию с Начальником УВВС КА Я. И. Алкснисом 23 апреля было принято решение временно ограничить постройку войсковой серии 10 самолетами с таким расчетом, чтобы за время их постройки ЦАГИ и НИИ ВВС успели дать окончательное заключение по результатам испытаний ТШ-2 М-17.

После окончания заводских испытаний нового штурмовика в ЦАГИ, последний 29 мая 1932 г. был передан в НИИ ВВС для производства государственных испытаний. Однако, в силу отмеченных выше недостатков, военные не смогли принять штурмовик в качестве эталона для серии. В результате производство ТШ-2 М-17 в конце 1932 г. было прекращено на первых 10 экземплярах.

Позднее на одном из серийных ТШ-2 в качестве эксперимента был установлен более мощный W-образный отечественный мотор М-27. Машину испытывал Ю. И. Пионтковский. Лучше летать штурмовик не стал.

Параллельно работам по ТШ-2 на базе штурмовика ЛШ-1 был создан легкий одномоторный (BMW-6) двухместный штурмовик ШОН (штурмовик особого назначения, № 23 по плану ЦКБ) с частичным бронированием (только снизу) мотора и кабины летчика.

Предполагалось, что этим штурмовиком будут вооружаться также и авиагруппы перспективных советских авианосцев, проектирование которых велось в это время.

В частности, проект переоборудования учебного судна «Комсомолец» в учебный авианосец предусматривал базирование на корабле авиагруппы в составе 26 истребителей и 16 штурмовиков.

Вооружение ШОН состояло из счетверенной качающейся установки пулеметов ПВ-1, установленной в полу кабины стрелка, для стрельбы под углом вперед-вниз и назад, и 400 кг авиабомб. Оборонительное вооружение включало один пулемет для стрельбы назад.

Машина получилась довольно простой и дешевой в производстве. Сварная моторама крепилась к фюзеляжу на четырех болтах.

Фюзеляж выполнялся из сварных углеродистых труб с поперечными проволочными растяжками и от кабины до конца фюзеляжа покрывался полотном.

Конструкция крыльев деревянная, двухлонжеронная с полотняной обшивкой. Для удобства транспортировки и размещения самолета на палубе авианосца крылья отворачивались назад. Были внесены изменения и в конструкцию шасси.

Самолет был построен к 1 апреля 1931 г. и испытывался вплоть до лета 1932 г. Первые же полеты показали, что при температуре окружающего воздуха 21°С вода в системе охлаждения закипала. Завод перешел на этиленгликолевое охлаждение. Температура масла тоже была высокой.

Общая оценка летных характеристик была положительной, однако в серию ШОН запущен не был, так как надобность в нем уже прошла – от создания авианосцев отказались, а для применения с сухопутных аэродромов вполне годились штурмовики-монопланы, имевшие лучшие скоростные качества.

Отметим, что в создании ШОН, кроме Н. Н. Поликарпова и С. А. Кочеригина, принимал участие Д. П. Григорович.

Наиболее удачной попыткой создания штурмовика в этот период была разработка в 1933 г. одномоторного бронированного штурмовика ТШ-3 с мотором М-34, который представлял собой двухместный моноплан с низкорасположенным подкосным крылом и неубирающимся шасси.

Самолет вооружался десятью (две батареи по пять пулеметов) крыльевыми 7,62-мм пулеметами ШКАС (устанавливались в носках крыла), одним оборонительным пулеметом нормального калибра у стрелка на задней огневой установке и 250 кг бомб (в трех отсеках по 6 осколочных бомб на каждой стороне крыла, между лонжеронами).

Крупные авиабомбы, выливные и химические авиаприборы подвешивались к балочным держателям, введенных в конструкцию крыла. Максимальная нагрузка составляла 400 кг.

Бронезащита ТШ-3 была такой же, как и у его предшественников – бронекоробка из плоских кусков гомогенной брони, соединенных 6-мм болтами на дюралюминиевых угольниках.

Передний броневой лист – 8 мм, низ, борта и задняя стенка – 6 мм, верх, кроме мотора, который сверху не бронировался, – 5 мм.

Внизу выдвижной сотовый радиатор, закрытый 6-мм броней. Во время атаки радиатор полностью задвигался в фюзеляж, а охлаждение мотора осуществлялось через «бронесовок» (внизу за винтом) и щель за радиатором с пластинками жалюзи. Общая масса брони составляла 576 кг.

К весне 1934 г. ТШ-3 успешно прошел заводские испытания (летал В. К. Коккинаки), на которых показал максимальную скорость у земли 247 км/ч при полетном весе 3557 кг. Время набора высоты 3000 м составило 11 мин. Техническая дальность полета – 470 км.

В целом летные данные нового штурмовика были выше требований 1932 г., но для весны 34-го оказались уже недостаточными. В силу этого, а также ввиду недоведенности системы охлаждения мотора, машина серийно не строилась.

Неудачи всех попыток создать специальный бронированный штурмовик в этот период обуславливались, как не трудно видеть, главным образом отсутствием мощных моторов, а также брони и других конструкционных материалов с высокими удельными весовыми и прочностными характеристиками.

В результате все без исключения опытные штурмовики имели низкую тяговооруженность. Кроме того, практически так и не удалось решить проблему надежного охлаждения моторов, помещенных в броню.

Следующим крупным недостатком штурмовиков была очень низкая боевая эффективность вследствие плохого обзора вперед-вниз. Дело в том, что в этот период времени основным и практически единственным тактическим приемом для самолетов-штурмовиков была атака наземных целей с бреющего полета на предельно малой высоте, тогда как угол обзора вперед-вниз был крайне малым.

Например, у ТШ-2 он не превышал 1°, и пилот при полете на высоте 15 м мог видеть только те цели, которые находились на удалении от самолета не менее 1000 м. При этом ни о какой прицельной стрельбе из пулеметов говорить, конечно, не приходилось.

Таким образом, несмотря на привлечение в конце 20-х – начале и середине 30-х годов к работам по созданию бронированного штурмовика нескольких авиационных ОКБ, специальный самолет поля боя создан не был.

В этой связи штурмовые авиачасти Красной армии оснащались серийными самолетами-разведчиками или истребителями, приспособленными для ведения штурмовых действий.

Штурмовики-разведчики. Первая попытка

В 1932 г. на вооружение штурмовой авиации Красной армии поступил легкий небронированный штурмовик Р-5Ш, являвшийся одной из модификацией известного разведчика конструкции Н. Н. Поликарпова. Самолет Р-5 М-17б (взлетная мощность 680 л. с., номинальная – 500 л. с.) к этому времени уже прекрасно зарекомендовал себя в строевых частях.

Переделки заключались в установке сверху нижнего крыла четырех пулеметов ПВ-1 (по два на каждой плоскости, закрытых обтекателем), одного синхронного пулемета ПВ-1 в носовой части фюзеляжа, спарки пулеметов ДА-2 на турели ТУР-5 и бомбодержателей Дер-5 под фюзеляжем на 240–500 кг.

Других существенных отличий от серийного разведчика штурмовик Р-5Ш не имел.

В стандартном варианте Р-5Ш развивал максимальную скорость горизонтального полета у земли 202 км/ч и на высоте 3000 м – 192 км/ч. Высоту 3000 м штурмовик набирал за 30 мин.

В 1934 г. была выпущена совсем небольшая серия штурмовика Р-5ЛШ – тот же Р-5Ш, но с восемью пулеметами ШКАС (по четыре пулемета в каждом крыле) для стрельбы вперед и одним оборонительным ШКАС на турели ТУР-8.

Всего было построено 4914 экземпляров Р-5. Сколько из них в штурмовом варианте, точно не известно.

В 1935 г. штурмовики Р-5Ш стали заменять другой модификацией Р-5-го – Р-5ССС (скоростной, скороподъемный, скорострельный).

Изменения базовой модели коснулись главным образом улучшения аэродинамики (коэффициент лобового сопротивления был снижен в 1,37 раза), установки более мощного мотора М-17ф (взлетная мощность 715 л. с., номинальная – 500 л. с.) и усиления вооружения.

Улучшение аэродинамики было достигнуто за счет установки обтекателей на шасси, зализов в узлах крепления стоек и подкосов, а также путем улучшения общей отделки. В результате скорость Р-5ССС, по сравнению с Р-5Ш, возросла на 25–30 км/ч, а потолок – на 2000 м. Кроме того, в стойках шасси были введены масляно-воздушные амортизаторы.

Стрелковое вооружение машины состояло из двух синхронных пулеметов ШКАС и четырех ШКАС на нижнем крыле. Бомбовая нагрузка самолета (200–500 кг) размещалась как на внешних бомбодержателях, так и на внутренней подвеске в небольшом бомбо-отсеке под кабиной летчика.

Всего за три года серийного производства (1935–37 гг.) московским авиазаводом № 1 было изготовлено 620 самолетов этого типа.

В 1933 г. конструкторский коллектив во главе с С. А. Кочеригиным создает легкий самолет-разведчик ЛР М-34 (взлетная мощность 750 л. с., номинальная – 650 л. с.).

Выполненный по классической схеме одномоторного двухместного полутороплана смешанной конструкции, в целом повторявшей схему Р-5 и с таким же вооружением, ЛР М-34, благодаря более мощному мотору, несколько лучшей аэродинамике, меньшим геометрическим размерам и полетной массе, имел лучшие летные данные не только по сравнению с поликарповским Р-5, но и по сравнению с некоторыми современными ему истребителями, например, с широко известным И-5.

Легкий штурмовик Н. Н. Поликарпова P-5Ш

При полетной массе 2426 кг максимальная скорость полета ЛР у земли составила 271 км/ч, а на высоте 5000 м – 247 км/ч. Высоту 3000 м ЛР набирал за 7,3 минуты. Дальность полета – 700 км. Время виража – 17 с.

Легкий бомбардировщик Р-5

Обшивка передней части фюзеляжа – дюралюминевая, хвостовой полотно на очень легком дюралюминиевом каркасе.

Кабина летчика – открытая с откидным левым бортом для входа. Кабина летнаба была закрыта турельным экраном, вращаемым на 360°. На левом борту легкосбрасываемая дверь.

Крылья деревянные. Оперение – дюралюминиевое с полотняной обшивкой. Стабилизатор с изменяемым в полете углом установки, двухлонжеронный.

Шасси по схеме Р-5, но амортизация – масляно-воздушная. Колеса дисковые тормозные, что было ново в СССР.

Моторама – отъемная на четырех болтах. Радиатор выдвижной вниз, сотовый. Имелся и масляный радиатор.

Стрелковое вооружение разведчика состояло из одного синхронного пулемета ПВ-1 у летчика и одного оборонительного ШКАС на турели у летнаба. Нормальная бомбовая нагрузка – 200 кг (8x25 или 2x100 кг).

После установки в 1934 г. на втором опытном экземпляре ЛР более мощного и высотного двигателя М-34Н с нагнетателем (взлетная мощность 835 л. с., номинальная мощность 752 л. с.) летные данные машины улучшились значительно.

При полетной массе 2590 кг ЛР М-34Н имел максимальную скорость у земли 282 км/ч, а на высоте 4000 м – 319 км/ ч. Время подъема на высоту 3000 м составило 6 мин. Время виража на высоте 1000 м – 17 с. Радиус действия на высоте 3000 м – 340 км. Длины разбега и пробега, соответственно, составили 210 и 250 м.

Легкий штурмовик Р-5ССС

С нормальной бомбовой нагрузкой (полетная масса 2800 кг) максимальная скорость самолета у земли снижалась до 273 км/ч, а на высоте 3700 м – до 303 км/ч.

Государственные испытания ЛР М-34Н прошел с высокой оценкой. Самолет вполне мог рассматриваться и в качестве легкого штурмовика-разведчика. Но в этом случае наступательное вооружение должно было быть усилено.

В отчете по госиспытаниям, утвержденным Начальником ВВС Алкснисом 3 октября 1934 г., указывалось, что обзор из кабины летнаба ограничен, имеется тенденция к рысканию на пробеге и взлете, самолет разворачивает влево. При этом особо отмечалось, что представленный на государственные испытания самолет выполнен 39-м авиазаводом весьма небрежно с плохой отделкой внешней поверхности и т. д.

Несмотря на выявленные недостатки, военные испытатели рекомендовали после доведения ЛР М-34Н до состояния эталона запустить самолет в серийное производство в варианте легкого штурмовика-разведчика.

Кроме того, предлагалось разработать новую экранированную турель, увеличить радиус действия на высоте 3000 м до 400 км и максимальную скорость полета на высоте 4000 м до 360 км/ч.

И все же в серию кочеригинская машина запущена не была. Предпочтение было отдано легкому штурмовику P-Z, являвшемуся глубокой модификацией массового разведчика Р-5, но меньших размеров и с редукторным мотором М-34РН (взлетная мощность – 825 л. с., номинальная мощность – 750 л. с.).

При полетном весе 3150 кг максимальная скорость P-Z не превышала 276 км/ч, а время подъема на высоту 3000 м составляло 6,6 мин.

Вооружение P-Z состояло из одного синхронного пулемета ПВ-1 у пилота, одного ШКАСа у летнаба на турели (на первых 50 экземплярах типа ТУР-32, на последующих – ЭТУР-8) и нормальной бомбовой нагрузки (на восьми подкрыльевых балках Д-2 с замками ДЕР-31) 300 кг (в перегрузку – 500 кг).

Легкий разведчик С. А. Кочеригина ЛР М-34Н

Легкий разведчик С. А. Кочеригина ЛР М-34Н

Кабина летчика на этой машине, в отличие от предыдущих модификаций Р-5-го, была выполнена закрытой со сдвигающимся назад фонарем. Турель оборонительной огневой точки находилась в общем обтекателе с фонарем.

Схема легкого разведчика ЛР М-34НР

В отличие от ЛР P-Z был строг в пилотировании и требовал повышенного внимания летчика, особенно на посадке, а также имел много недостатков в оборонительном вооружении.

Важным преимуществом P-Z являлась освоенная серийным заводом (имеется ввиду завод № 1) технология производства, которая по сравнению с Р-5 практически не менялась, тогда как для серийного производства кочеригинской машины требовалось серьезное переоснащение ряда цехов завода.

Отметим, что к свертыванию работ по самолету ЛР «приложил руку» Андрей Николаевич Туполев. Вследствие этого, не был предъявлен на официальные испытания ЛР с мотором АМ-34РН.

В период 1935–37 гг. 1-й авиазавод выпустил 1031 экземпляр штурмовика P-Z.

Надо сказать, что штурмовик P-Z по комплексу как летных, так и боевых качеств, по сравнению с Р-5, у большинства летного состава популярностью не пользовался.

Штурмовики Р-5Ш, Р-5ССС и P-Z состояли на вооружении штурмовых авиаполков Красной армии и принимали участие в боевых действиях в Китае, в Испании и на Карельском перешейке.

Общим недостатком всех штурмовых вариантов Р-5-го, как показал боевой опыт, являлись низкая скорость, слабое наступательное вооружение и отсутствие бронезащиты экипажа, мотора и его систем, а также других жизненно важных элементов конструкции штурмовиков, что существенно снижало их боевую живучесть, особенно в условиях сильного противодействия огневых средств ПВО и истребительной авиации противника.

Легкий штурмовик P-Z

Эти недостатки и определили тактические приемы применения этих разведчиков-штурмовиков, которые заключались в нанесении штурмовых ударов по наземным целям с одного захода на максимальной скорости с предельно малых высот (5–25 м) и с подскока на высоту 150–200 м.

Подвеска вооружения под крылом P-Z

Ясно, что такие атаки в должной мере эффективными быть не могли (удар – скоротечный, прицеливание – затруднено), особенно, при действиях против танков, бронетранспортеров, долговременных оборонительных сооружений и т.д.

Боевое применение штурмовых вариантов Р-5 было достаточно эффективным лишь в тех случаях, когда имелось усиленное прикрытие своей истребительной авиацией и при слабом противодействии зенитных средств и истребителей противника. В остальных случаях разведчики-штурмовики на базе Р-5 несли ощутимые потери.

Пулемет ШКАС на P-Z

В последствии опыт начального периода Великой Отечественной войны со всей очевидностью подтвердил невозможность использования тихоходного небронированного штурмовика даже для нанесения бомбоштурмовых ударов в ночных условиях.
