Текущая страница: 10 (всего у книги 21 страниц)

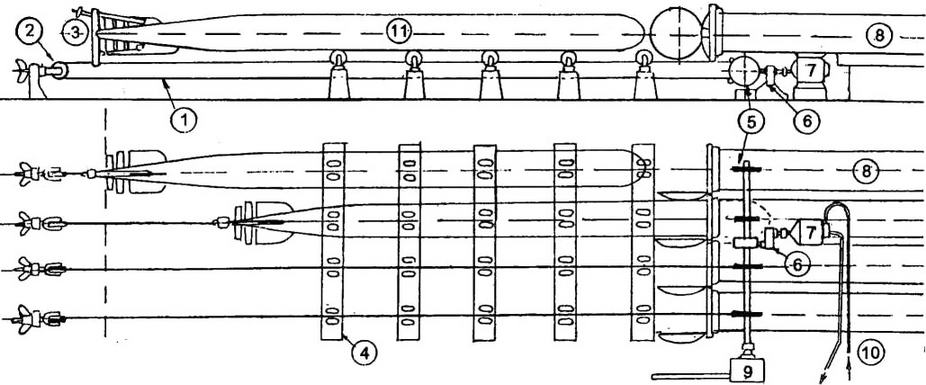

СИСТЕМА БЫСТРОЙ ПЕРЕЗАРЯДКИ СЧЕТВЕРЕННОГО ТОРПЕДНОГО АППАРАТА ТИПА 92

1 – загрузочный трос; 2 – шкив для натяжения троса; 3 – приспособление для крепления троса к торпеде; 4 – рольганг; 5 – ведущий шкив; 6 – редуктор; 7 – пневмомотор (10 л.с.); 8 – 61-см ТА типа 92 модель 1; 9 – барабан ручной перезарядки; 10-трубы пневмосистемы (15атм.); 11 -61-см торпеда типа 93. Торпеды можно было заряжать одновременно или по очереди.

6.4. Модернизация крейсеров типа “Фурутака”.

6.6.1. Сроки выполнения.

Во время походов в 1935-36 годах несколько роторных лопаток в турбинах “Како” и “Фурутака” разрушились и оба крейсера нуждались в их переборке и ремонте. Это дало возможность начать модернизацию раньше планируемого срока. “Како” проходил её на верфи в Сасебо с 4 июля 1936 года по 27 декабря 1937 года, а “Фурутака”-на верфи в Куре с 1 апреля 1937 годапо 30 апреля 1939 года. Некоторые корпусные работы после снятия башен ГК и ТА на верфях флота выполнялись на заводе Инношима фирмы Осака Айрон Уоркс.

6.4.2. Улучшение вооружения.

Модернизация артиллерии ГК, Общие сведения даны выше, здесь же остановимся только на некоторых специфических особенностях, характерных для крейсеров этого типа.

1) Старые 20-см/50 орудия типа 3 года №1 заменили орудиями, официально называемыми “20-см/50 типа 3 года №2”, которые могли стрелять более тяжелыми снарядами типа 91. Фактически из-за нехватки орудий №2 на эти крейсера установили снятые в 1933-34 годах с “Асигара” и “Хагуро” орудия №1, на которых лейнера рассверлилй до диаметра 203,2 мм.

2) Одноорудийные башни заменили двухорудийными модели “Е ”, которые, хотя и выглядели внешне как модель “Е”, имели внутреннее устройство, включая энергетическое отделение и подъемники, как у модели “С” – снарядные и зарядные погреба располагались на одном уровне. Установки обеспечивали угол возвышения 55° и максимальную дальность стрельбы 29400 м, станки имели гидроцилиндры отдачи и пневмонакатники. Расстояние между стволами -1,9 м, диаметр роликового погона -5,029 м, вес башни – 170 т. Боевое отделение со всех сторон защищалось 25-мм плитами стали Дюколь, а барбеты над складской палубой – 57-мм плитами брони NVNC. Снарядные подъёмники – толкающего типа, зарядные – ковшовые. Эти установки не предназначались для ведения зенитного огня, имея максимальную скорострельность всего 3 выстрела в минуту на ствол, скорость ВН 6 и скорость ГН 4%. Заряжались орудия при фиксированном угле возвышения +5°.

ПРОДОЛЬНЫЙ РАЗРЕЗ 20-СМ БАШНИ МОДЕЛИ “Е ”

1 – зарядный погреб; 2 – перегрузочное отделение для снарядов и зарядов внутри снарядного погреба; 3 – центральный ствол; 4 – энергетическое отделение с электромоторами и насосами; 5, 6 – снарядный и зарядный подъемники; 7 – гидродосылатель (заряжание при фиксированном угле +5°)

3) В системах управления стрельбой директоры типа 14 и визиры типа 13 заменили директорами типа 94 и визирами типа 92, для чего потребовалось переделать верхнюю часть носовой надстройки. Главный директор заключили в башенку вместе с 6-метровым дальномером типа 14, а вспомогательный в башенке без дальномера расположили за второй дымовой трубой, которая стала гораздо тоньше. Еще два 6-метровых дальномера установили в башнях №2 и №3. Вычислительный прибор типа 92 разместили в модернизированном ЦАП под бронепалубой. 90-см прожекторы типа “SU” заменили тремя более мощными типа 92 диаметром 110 см, установленными на вышках по бокам от первой трубы и между трубами по ДП.

Модернизация зенитного вооружения

1) В качестве зенитной артиллерии среднего калибра пришлось оставить 12-см/45 орудия типа 10 года в одноорудийных установках модели “В ”, поскольку новые 12,7-см спарки для этих кораблей оказались слишком громоздкими. Зенитки сдвинули к носу, чтобы освободить место для стеллажей с запасными торпедами. Для улучшения подачи боезапаса установили новые подъёмники. Зенитные директоры типа 91, установленные в 1932-33 годах на решетчатых вышках по бокам от первой трубы, заменили двумя новыми типа 94. Их установили на уровне среднего мостика носовой надстройки вместе с 4,5-метровыми дальномерами типа 94. Зенитный вычислительный прибор установили в ЦАП.

2) На переделанных надстройках около второй дымовой трубы установили четыре спаренные установки 25-мм автоматов, стрельбой которых управляли два директора типа 95, расположенные в кормовой части носовой надстройки на уровне компасного мостика. Два спаренных 13-мм пулемета перенесли в переднюю часть носовой надстройки, а их пост управления оборудовали на НП у борта, где прежде находилось КО №1.

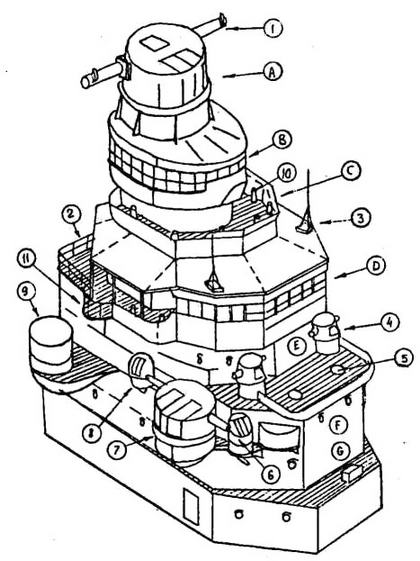

НОСОВАЯ НАДСТРОЙКА “ФУРУТАКА” В 1941 ГОДУ

А– пост управления огнем ГК с директором типа 94; В – пост слежения за целью; С – платформа УЗО; D, Е. F, G – компасный, верхний, средний и нижний мостики; 1 4 – 6-м и 1,5-м дальномеры типа 14; 2 – сигнальный мостик; 3 – антенна радиотелефона; 5 – позиция 13,2-мм спарок; 6 – наблюдательный пост; 7 – зенитный директор типа 94 с 4,5-м дальномером; 8 – пост слежения за воздухом; 9 – директор зенитных автоматов; 10 – зенитные бинокли; 11 – место сигнального прожектора

Модернизация торпедного вооружения.

Неподвижные спаренные ТА типа 12 заменили двумя четырехтрубными поворотными со щитами (модель 1) на верхней палубе по бокам от катапульты. С 1940 года эти крейсера несли по 16 торпед типа 93: 8 находились в ТА, а остальные по 4 с борта – в закрытых стеллажах спереди аппаратов на роликах, что позволяло быстро производить перезарядку. Для управления торпедной стрельбой под постом УАО ГК на носовой надстройке установили два директора типа 93 модели 2 и два торпедных визира типа 93. Вычислительный прибор также стоял в ЦАП.

На месте прежнего кормового торпедного отсека расположились отделения компрессоров для подготовки сжатого воздуха и кислорода и отделение для сборки торпед. Модернизация авиационного оборудования.

Установленные в 1932-33 годах катапульты модели 1 заменили более мощными типа Куре №2 модель 3 модиф. 1 (по 1 на корабль). Эта пороховая катапульта длиной 19,4 м могла запускать самолеты весом до 3000 кг со скоростью 27 м/с. На треногой грот-мачте установили более мощный подъёмный кран для работы с гидросамолетами, которых обычно на борт принималось два – типа 94 №2, Один стоял на катапульте, другой – на платформе перед грот-мачтой. В надстройке под платформой располагались топливные баки с газолином. В июне 1939 – ноябре 1940 года “Фурутака” и в феврале 1939 – ноябре 1940 года “Како” несли по одному ГСМ типов 94 и 95.

6.4.3. Модернизация энергетической установки.

1) Двенадцать котлов смешанного отопления уступили место десяти нефтяным типа Ро-Го Канпон “большой” модели. Параметры пара остались те же, но котлы получили подогреватели. Полностью изменилось расположение КО, которых за счет снятия поперечных переборок стало всего пять. Однако продольная переборка была настолько крепко связана с набором корпуса, что снять её не оказалось возможным. Передняя труба объединяла дымоходы восьми носовых котлов, а очень тонкая задняя – двух кормовых. Из-за этих переделок часть пространства перед новым КО №1 (прежде занятого КО №1) освободилась. Под нижней палубой оборудовали дополнительные топливные цистерны, чтобы увеличить радиус действия, а над НП разместили кубрики, пост управления зенитными автоматами и щитовую.

2) Прежнее расположение турбин оставили, заменив только лопатки. Проектная скорость при 110000 л.с. оценивалась в 33,3 узла, но “Фурутака” во время пробегов у постов Укушима 9 июня 1939 года смог достичь только 32,95 уз. при мощности 103340 л.с. и водоизмещении 10630 т.

3) Угольные бункеры заменили дополнительными нефтяными цистернами, которые появились также в нижней части новых булей и носовой части прежнего КО №1. Максимальная ёмкость цистерн составила 1858 т, что позволило поднять дальность на скорости 14 узлов до 7900 миль (ранее было 7000 миль по проекту), несмотря на возросшее водоизмещение.

4) Поскольку для вспомогательного оборудования стали широко использовать электроприводы, к прежним генераторам, работавшим от ДВС (общая мощность 315 кВт) добавили турбогенераторы: носовой в 300 кВт и два по 135 кВт в кормовой части МО.

6.4.4. Дополнительные модификации.

Экипаж несколько увеличился и стал насчитывать 639 человек, из которых 50 офицеров. Жилые помещения расширили и обитаемость в них улучшили. Дополнительные кубрики и каюты оборудовали в прежних торпедных отсеках на СП. Из-за увеличения осадки иллюминаторы на уровне складской палубы заделали, а помещения на ней заняли под кладовые.

Расширили устройства внутрикорабельной связи, установили средства защиты от отравляющих веществ: заслонки в шахтах вентиляции, дополнительные вентиляторы с антигазовыми фильтрами. Не защищенную до этого боевую рубку против штурмовых атак авиации обшили 36-мм плитами стали NVNC.

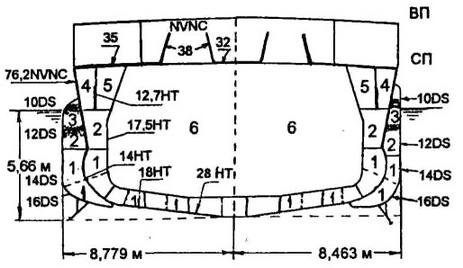

ПОПЕРЕЧНОЕ СЕЧЕНИЕ КРЕЙСЕРОВ “ФУРУТАКА” (справа) и “АОБА” (слева) после модернизации

1 – нефтяные цистерны; 2, 3 – водонепроницаемый отсек и отсек сос стальными водонепроницаемыми трубами; 4 – кладовая; 5 – тоннель для кабелей; 6 – КО с переборкой по ДП. Толщина булей из стали D: 10(вверху)-16 (внизу) мм.

6.4.5. Модернизация корпуса.

В ходе модернизации из-за снятия и замены некоторых материалов изменились весовые составляющие, что можно проследить по таблице для “Како”.

Чтобы компенсировать возникший дополнительный вес и сохранить приемлемую осадку для улучшения остойчивости, ширину корпуса увеличили за счет установки больших булей. Були также увеличивали продольную прочность корпуса и улучшали ПТЗ. Часть их объёма на уровне ВЛ заполнялась стальными водонепроницаемыми трубами, что позволяло сохранить плавучесть при подводных попаданиях. Остальной объём булей занимали топливные цистерны или водонепроницаемые отсеки, снабженные устройствами быстрого впуска и выпуска воды, чтобы их можно было использовать для срочного контрзатопления. В нижней части булей установили новые скуловые кили шириной 1,3 м.

Модернизация подняла водоизмещение (для испытаний и полное) более чем на 560 т, но благодаря увеличению ширины до 16,926 м осадка даже несколько уменьшилась. Общая длина (185,166 м), длина между перпендикулярами (176,784 м) и полная высота борта (10,071 м) остались без изменений, но длина по ватерлинии при нормальном (для испытаний) водоизмещении стала несколько больше – 183,474 м.

В тоннах	Корпус	Броня и защита	Арматура	Оборудование	Всего
Снято	541	212	169	8	931
Поставлено	930	336	282	43	1493
Разница	+389	+24	+113	+35	+562

	Нормальная нагрузка (67% запасов)	Полная нагрузка	водоизмещение, т	осадка, м	водоизмещение, т	осадка, м
По проекту	10809	5,76	11574	6,13
“Фурутака”, 1939 год	10507	5,61	11273	6,00
“Како”, 1937 год	10535	5,63	11295	6,03
до модернизации	9996	5,74	10761	6,11

Установка булей улучшила остойчивость. До модернизации МВ в нормальном грузу (67% запасов) составляла 1,01 м, диапазон остойчивости 80° (при норме более 1 м и 85°), а после МВ стала 1,26-1,32 м и 88-89°. При легкой нагрузке МВ оказалась почти вдвое больше принятой до модернизации (0,93-1,01 м), но диапазон остойчивости не “дотягивал” до заданных 75° на 2-3°.

6.5. Модернизация крейсеров типа “Аоба”.

6.5.1. Сроки выполнения.

“Аоба” и “Кинугаса” 1 декабря 1936 года стали в резерв, войдя в состав охранной эскадры в Куре, чтобы подготовиться к модернизации, начало которой планировали на лето 1937 года. Но из-за начала в июле войны с Китаем работы пришлось отложить, а оба корабля привлекли к перевозкам армейских подкреплений в центральный Китай. Только 1 сентября крейсера снова стали в резерв в Куре. Из-за нехватки времени и бюджетных ограничений объём работ пришлось сократить, по сравнению с типом “Фурутака”. Оба крейсера модернизировались на верфи Сасебо: “Кинугаса” с 15 октября, “Аоба” с ноября 1938 года по 30 октября 1940 года оба.

6.5.2. Улучшение вооружения.

Артиллерия ГК. При замене 20-см орудий типа 3 года №1 калибром 200 мм на орудия №2 калибром 203,2 мм установки и башни модели “С” практически не модифицировались, за исключением подъёмников (толкающего типа для снарядов и ковшового типа для зарядов), которые приспособили для размещения более тяжелых снарядов типа 91 и зарядов. Также пришлось несколько переделать погреба. При максимальном угле возвышения 40° дальность стрельбы составила 28900 м.

Оба старых директора типа 14 и визиры типа 13 заменили теми же устройствами, что и на типе “Фурутака”: сверху на носовой настройке стоял главный директор типа 94 в башенке вместе с 6-метровым дальномером типа 14, а палубой ниже – визир типа 92. Вычислительный прибор типа 92 установили в модернизированном ЦАП, а вспомогательный директор типа 94 разместили в башенке на переделанной кормовой надстройке. Все четыре 3,5-метровых дальномера сняли, как и 90-см прожекторы типа “SU”, которые заменили новыми 110-см типа 92.

Зенитное вооружение. Зенитные 12-см орудия в одиночных установках модели “В ” оставили по тем же причинам, что и на типе “Фурутака”. Для управления их огнем на уровне среднего мостика установили два зенитных директора типа 94 совмещенных с 4,5-метровыми дальномерами типа 94, а в ЦАП поместили новый вычислительный прибор. Под компасным мостиком на носовой надстройке оборудовали пост УЗО с несколькими 6-см и 8-см зенитными биноклями.

Вокруг второй дымовой трубы установили четыре спаренных 25-мм автомата типа 96 и их директоры типа 95.

Счетверенные установки 13-мм пулеметов заменили двумя спарками в передней части носовой надстройки.

Торпедное вооружение. Все изменения были идентичны сделанным на типе “Фурутака”.

Авиационное оборудование. Катапульту модели 1 заменили 19,4-метровой пороховой типа Куре №2 модель 5 – более тяжелой, чем на типе “Фурутака”. Она могла запускать самолеты весом до 4000 кг со скоростью 28 м/с. Обычно эти крейсера несли по два разведывательных ГСМ типа 94 №2: один на катапульте, другой – на платформе за треногой грот-мачтой, оснащенной более мощным краном. С ноября 1940 года по сентябрь следующего корабли временно несли по одному ГСМ типов 94 и 95.

6.5.3. Модернизация энергетической установки.

1) Вместо предполагаемой замены котлов как на типе “Фурутака” из-за ограничения бюджета на модернизацию только два котла со смешанным отопление ( в КО №6 и №7) переделали в нефтяные. Несколько улучшили вентиляцию всех КО.

2) Прежние турбоагрегаты оставили, заменив только лопатки роторов. Мощность на валах повысилась до 110000 л.с. при 360 об/мин. Скорость ожидалась 34 узла. Во время пробегов “Аоба” достиг 33,43 узла при мощности 108456 л.с. и водоизмещении 10822 т. Угольные бункеры переделали в нефтяные цистерны, причем дополнительные цистерны устроили в нижней части новых булей, что позволило довести полный запас топлива до 2040 т при ожидаемом радиусе действия 8000 миль на 14 узлах. По оценкам расхода топлива на испытаниях дальность “Аоба” на этой скорости составила 8223 мили.

6.5.4. Вспомогательные модификации.

Благодаря использованию прежних торпедных отсеков на СП жилые условия улучшились, нижний ряд иллюминаторов заделали, а помещения на складской палубе отдали под кладовые. Экипаж несколько увеличился и стал насчитывать на “Аоба”, оборудованном в качестве флагмана эскадры, 680 человек при 54 офицерах. На “Кинугаса” было 657 человек, из которых 50 офицеров.

6.5.5. Изменения в структуре корпуса.

В результате модернизации структурный вес “Аоба” увеличился на 572 т, а “Кинугаса” – на 576 т, причем большая часть дополнительного веса (428-429 т) пришлась на корпус. Боевую рубку защитили 36-мм плитами стали NVNC.

Для компенсации этого веса и улучшения остойчивости установили новые були большего размера, верхнюю часть которых заполнили стальными трубами, а нижнюю отвели под топливные цистерны или отсеки системы контрзатопления.

Модернизация повысила водоизмещение с 67% запасов и полное более чем на 600 т, но из-за увеличения ширины корпуса до 17,558 м осадка несколько уменьшилась. Общая длина (185,166 м), длина между перпендикулярами (176,784 м) и высота борта (10,071 м) остались без изменений.

	Нормальная нагрузка (67% запасов)	Полная нагрузка	водоизмещение, т	осадка, м	водоизмещение, т	осадка, м
По проекту	10850	5,68	11690	6,08
Оба в 1940	10822	5,66	11660	6,05
до модернизации: “Аоба”, 1938	10176	5,82	10987	6.23
“Кинугаса”, 1938	10095	5,78	10923	6,20

Установка булей повысила остойчивость. Если остойчивость “Аоба” при нормальной нагрузке до модернизации не удовлетворяла принятым нормам (МВ 0,9 м и диапазон 84° вместо 1,0 м и 85°), то после неё показатели улучшились -соответственно 1,5 м и 87°.

6.5.6. Деятельность крейсеров типов “Фурутака”/ “Аоба” до декабря 1941 года.

После модернизации “Како” (флагман с одной полосой на первой трубе) и “Фурутака” (2-й корабль) вошли в 6-ю эскадру 1-го Флота. В феврале-марте 1940 года они совершили поход в район Южно-Китайского моря и приняли участие в смотре 11 ноября по случаю “2600-летия” Япоии. 15 ноября к ним присоединился “Аоба”, а 1 марта и “Кинугаса”. За исключением короткого похода первых трех крейсеров в Южно-Китайское море, все корабли 6-й эскадры до конца октября 1941 года проводили тренировки в водах метрополии. Флагманский “Аоба” (1 полоса) вместе с “Како” (2 полосы) образовали 1-й отряд 6-й эскадры, а “Фурутака” (3 полосы) и “Кинугаса” (широкая и 2 узких полосы) – 2-й отряд. В ноябре отличительные полосы с труб убрали.

“Аоба” в марте 1941 года прошел докование, за ним в сентябре последовал “Кинугаса”, а в ноябре в Куре – “Како”. После выхода 5 ноября оперативного приказа №1, который касался планирования и выполнения операций по одновременному захвату южных районов Тихого океана и атаке американского флота в Перл-Харборе, четыре крейсера 6-й эскадры в конце месяца приняли в Куре топливо и боезапас и 30-го числа покинули якорную стоянку Хасирадзима, направившись к островам Бонин. На “Аоба” держал свой флаг контр-адмирал Гото Аримото.

6.6. Вторая модернизация крейсеров типа “Миоко”.

6.6.1. Цели и сроки выполнения.

К 1940 году из 12 крейсеров “класса А” восемь превышали бы 10-летний срок службы, тогда как среди американских “вашингтонских” 10000-тонных крейсеров этого возраста достигал только один. Ещё в июне 1938 года были готовы планы дальнейшей модернизации типа “Миоко”, но загрузка верфей флота выполнением новых кораблестроительных программ не позволила в срок приступить к работам. К тому же началась модернизация других крейсеров “класса А”: “Фурутака” в Куре, “Аоба” и “Кинугаса” в Сасебо, “Такао” в Йокосуке и “Атаго” в Майдзуру. Хотя “Нати” и “Хагуро” поставили в резерв ещё 1 декабря 1937 года, приказ на их модернизацию отдали только в январе 1939 года, а в апреле последовал приказ о начале работ на “Миоко” и “Асигара”. Причем работы на Хагуро” и “Асигара” планировали провести на частных верфях, чтобы несколько разгрузить военные.

К модернизации “Нати” и “Хагуро” приступили сразу после выхода приказа, а вот работы на “Асигара”, в конце концов возложенные на военную верфь в Йокосуке, начались только после окончания модернизации “Атаго” и “Такао”. Одновременно на той же верфи производилась замена башен ГК на крейсерах “Кумано” и “Микума”. К работам же на “Миоко” верфь в Куре приступила только после замены башен на “Могами” и “Судзуя”, которая считалась более срочным делом перед надвигавшейся войной.

Сроки второй модернизации крейсеров типа “Миоко”.

Крейсер	В резерве	Первоначальный приказ	Окончательный приказ
“Хагуро”	с 1.12.1837	с января 1939	Мицубиси	Мицубиси	10.01-28.12.39
“Нага”	С 1.12.1937	с января 1939	Куре	Сасебо	15.01.39-31.03.40
“Асигара”	с 15.02.1939	с апреля 1939	Кавасаки	Йокосука	июнь 1939-30.06.40
“Миоко”	С 25.11.1939	с апреля 1939	Йокосука	Куре	19.03.40-28.03.41

6.6.2. Модернизация вооружения.

Модернизация артиллерии ГК. Главное улучшение заключалось в модернизации системы УАО, что успели сделать на “Асигара” во время первой модернизации перед его уходом в Европу. Несколько улучшили системы связи между башнями и постами УАО, а над стволами орудий установили съёмные 5-см орудия для учебных стрельб. После снятия старых элементов СУАО пришлось переделать верхнюю часть носовой надстройки. На “Хагуро” и “Наги” там установили башенку с директором типа 94 и 6-метровым дальномером типа 14, а этажом ниже – визиры типа 92. Вычислительное устройство типа 92 разместили в ЦАП на палубу ниже надстройки. Вспомогательный директор типа 94 оказался за грот– мачтой. То же самое сделали на “Миоко”, но 6-метровый дальномер расположили в отдельной башне за башней главного директора. Стоящие по бокам надстройки 4,5-метровые дальномеры сняли. Сначала 6-метровый дальномер, установленный наверху носовой надстройки, стоял в башне ГК №1, но в море пользоваться им оказалось невозможным из-за постоянного заливания линз брызгами, поднимающимися от носа корабля.

Зенитная артиллерия. Предполагаемая замена директоров типа 91 новыми типа 94 не состоялась из-за нехватки последних. Поэтому 4,5-метровые дальномеры типа 89 или 91 в башенках в средней части корабля остались отделенными от зенитного директора и вычислительного прибора, объединенных вместе и установленных на мостике. Легкое зенитное вооружение заменили полностью: счетверенные 13-мм и спаренные 7,7– мм пулеметы уступили место четырем спаренным 25-мм автоматам типа 96, установленным по бокам дымовых труб, и двум спаренным 13-мм установкам типа 93, размещенным на спонсонах носовой надстройки для защиты её от штурмовых атак авиации. Между установками 25-мм автоматов расположили два зенитных директора типа 95.

Торпедное вооружение. Его усилили за счет установки ещё одной пары четырехтрубных ТА типа 92 модели 1 в носовой части нового торпедного отделения. Систему быстрой перегрузки торпед сдвинули дальше в нос, а восемь запасных торпед защитили 25-мм плитами стали Дкжоль. Всего на борт крейсера могли теперь принимать 24 кислородные торпеды типа 93. Улучшили и приборы УТС, благодаря чему дальность эффективной атаки увеличилась до 30000 м с лишним. В добавок к визиру типа 93 и директорам типа 92 в ЦАП установили вычислительный прибор типа 93, а на топе треногой фок-мачты оборудовали пост УТС с директором типа 97 (им управлял торпедный офицер) и необходимыми устройствами связи. Этот пост сначала установили только на “Миоко”, а остальные крейсера смогли получить его только в начале 1941 года.

Прожекторное оборудование. Три оставшихся 110-см прожектора типа “SU” (кормовая пара и один по ДП) заменили двумя 110-см типа 92 (бок о бок между трубами), что довело их общее число до четырех с возможностью работы по два на борт. На платформе УЗО поставили два устройства управления прожекторами типа 96, с помощью которых можно было освещать не только надводные, но и воздушные цели. Авиационное оборудование. Установленные в 1935 году катапульты модели 3 заменили более мощными типа Куре №2 модели 5, способными запускать самолеты весом до 4000 кг со скоростью 28 м/с. Полностью модифицировали и рельсовую систему для перемещения самолетов, которая стала похожей на систему крейсеров типа “Могами”. Установили также более мощную грузовую стрелу, форма которой на “Миоко” несколько отличалась от других. Теперь крейсера этого типа могли принимать на борт новый 3-местный разведчик типа 0 и два новых 2-местных корректировщика типа 0: первый обычно хранился на катапульте правого борта, остальные – на катапульте левого борта и рельсах. Но из-за нехватки новых самолетов до ноября 1941 года “Асигара” нес три ГСМ типа 95, “Наги” и “Хагуро” – по одному типа 94 и по два типа 95. Затем все четыре крейсера несли по одному 3-местному типа 0 и по два типа 95. Четыре 250-кг и 44 60-кг бомбы хранились в специальном ангаре, а для подачи тяжелых бомб к самолетам имелся подъёмник.

6.6.3. Модернизация энергетической установки.

Котлы. В котлах сменили трубки и установили новые форсунки, а 6 котлов снабдили подогревателями. Это вместе с улучшением вентиляции (повышена мощность вентиляторов и улучшены их шахты) позволило снизить расход топлива. Для облегчения обслуживания котлов их посты управления и телефонный пост всех КО снова модернизировали.

Турбины. Установленные во время первой модернизации и доставлявшие массу хлопот “индукционные” турбины сняли. Для крейсерского хода приняли новую систему, при которой пар от ТКХ (носовой турбоагрегат) поступал прямо на кормовые ТВД, так что на крейсерском ходу вращались все четыре вала, облегчая переход к более высоким скоростям.

Скорость и дальность плавания. Из-за дальнейшего роста водоизмещения ожидалось падение скорости – по оценкам до 33,3 уз. при 132000 л.с. Но “Миоко” во время пробегов между постами Укурудзима 31 марта 1941 года достиг 33,88 узла при мощности 132830 л.с. и водоизмещении 14984 т. Максимальный запас топлива уменьшился с 2472 т нефти до 2214 т, из которых 480 т переместили во внешние части прежних булей и в новые були. Сначала была надежда, что повышение экономичности котлов повысит дальность на 14-узловой скорости примерно до 8500 миль, несмотря на уменьшение запаса топлива и увеличение водоизмещения. Но в реальности пришлось удовлетвориться 7900. На испытаниях “Миоко” по расходу топлива радиус его действия определили как 7463 мили.

Электрооборудование. Общую мощность генераторов подняли с 735 до 1250 кВт благодаря установке более мощных и добавлению пятого вспомогательного дизель-генератора на уровне СП над КО №5 и №6.

6.6.4. Вспомогательные модификации.

1) Однодеревную фок-мачту заменили треногой с гониометром типа 93 на самой верхушке и гониометрическим постом на среднем уровне. На топе мачты (сначала на “Миоко”, затем на остальных) установили пост УТС.

2) За счет увеличения числа газонепроницаемых отсеков и вентиляционных устройств улучшили антигазовую защиту.

В результате усиления торпедного и легкого зенитного вооружения численность экипажа возросла до 891 человека (62 офицера). При действиях в качестве флагманов эскадр (“Хагуро” и “Нати”) экипаж увеличивался до 920, а в качестве флагманов флота (“Миоко” и “Асигара”) – до 970 человек в мирное время. В военное время предполагалось использовать эти крейсера в качестве флагманов эскадр, поэтому пришлось предусмотреть дополнительные жилые и рабочие помещения. На уровне верхней палубы мостика оборудовали каюты отдыха командующего (эскадрой или флотом) и начальника его штаба. На СП по бокам от барбетов башен №1 и №3 кроме кают командира и офицеров корабля предусмотрели дополнительные каюты для офицеров штаба. На флагманах флота на СП в носу имелись еще каюты для флагманских специалистов: инженера, казначея и хирурга.

3) Значительно улучшили устройства связи. Кормовые радиорубки приспособили для передачи донесений (передающий пост № 1 в основании грот-мачты, пост №2 – на СП), а носовые – для приема (приемный пост № 1 на нижней палубе мостика, пост №2 – на складской палубе). В носовой части нижней палубы мостика оборудовали центральный пост связи и шифровальный. Выше разместили аварийный центральный пост той же модели, что и на крейсерах типа “Могами”.

4) Для большей навигационной безопасности в рулевом машинном посту обеспечили дублирование источника энергии.

5) Для централизованного управления борьбой за живучесть организовали аварийный пост управления затоплением и осушением отсеков, который впервые ввели на крейсерах типа “Тоне”. В некоторых водонепроницаемых отсеках установили клапаны затопления и выпуска воздуха и устройства осушения. Исправлять крен можно было с помощью десяти больших водонепроницаемых отсеков, размещенных с каждого борта в новых булях, а также за счет перекачки топлива с помощью новых мощных насосов. Для исправления дифферента прежние поперечные топливные цистерны, два носовых отсека и один,кормовой сделали водонепроницаемыми, чтобы их можно было быстро затопить при необходимости. В целом, производительность водоотливных средств значительно повысилась. Такую систему контрзатопления японцы разработали на основе аналогичных систем своих модернизированных линкоров.

6.6.5. Изменения корпуса.

Замена некоторых материалов увеличила водоизмещение почти на 400 т. Данные по “Наги”:

	Корпус	Броня и защита	Арматура	оборудование	Всего
Снято	222	0	61	6	289
Поставлено	527	36	100	10	674
Разница	+305	+36	+39	+4	+385

Для улучшения остойчивости и ПТЗ произвели замену булей, установленных во время 1-й модернизации, что увеличило максимальную ширину (ниже В Л) почти на 1,73 м до 20,726 м. Часть пространства внутри булей заполнили стальными трубами. Новые були имели по 15 главных отсеков с каждого борта, пять из которых использовались для хранения • топлива, а остальные входили в систему коптрзатопления, имея Оборудование для быстрого затопления и осушения. По расчетам новая система ПТЗ была эффективной против контактного взрыва 250-кг заряда по сравнению с 200-кг на старой. Скуловые кили, установленные на днище новых булей. Имели ширину 1,35 м и длину 61 м.

Несмотря на увеличение водоизмещения, осадка из-за Возросшей ширины корпуса несколько уменьшилась, общая длина (203,759 м), длина между перпендикулярами (192,024 – м) и высота борта (10,973 м) остались прежними, а длина и ширина по ВЛ увеличились до 210,7 и 19,5 м. Стандартное водоизмещение оказалось в пределах 13000 т (“Асигара”) – 13370 т (“Миоко”), нормальное с 67% запасов колебалось от 14813 т при осадке 6,32 м (“Нати”) до 14984 т при осадке 6,37 м (“Миоко”), полное – от 15840 т при осадке 6,66 м (“Нати”)  до 15933 т при осадке 6,68 м (“Асигара”). Проектные данные:

Нормальное водоизмещение 14900-14950 т при 6,35-6,36 м, Полное 15930-15970 т при 6,71-6,72 м. Остойчивость Сказалась выше принятых значений при нормальной нагрузке (МВ 1,49-1,53 м и диапазон 87-88° при норме свыше 1,3 м и 85°) и даже при легкой (1,45-1,54 м и 73-74° при норме свыше 11,0 м и 75°).

6.6.6. Деятельность до начала войны на Тихом океане.

Все четыре крейсера 1 декабря 1936 года снова свели в 5-ю эскадру 2-го Флота, но уже 10 марта “Асигара” вывели из её , октава и отправили с визитом в Европу, чтобы представлять Императорский флот на коронационном ревю в честь короля Георга VI в Спитхеде 20 мая. На зенитной палубе установили две 6-см салютные пушки системы Ямагучи и приняли на борт два ГСМ типа 95. Крейсер вышел из Йокосуки 3 апреля и, пройдя Суэцким каналом, прибыл в Портсмут 10 мая. Затем “Асигара” 24—31 мая посетил Киль и ушел назад в Японию, прибыв в Сасебо 8 июля, назначенным за три дня до этого флагманом 5-й эскадры. Остальные крейсера в марте-апреле участвовали в маневрах и походе к Цингтао, причем “Хагуро” и “Нати” получили легкие повреждения при столкновении друг с другом ночью 9 апреля к SO от о.Юосю.
