SCSI против SATA

Некоторые жесткие диски и оптические приводы поддерживают интерфейсы ATA или ATAPI (ATA packet interface) – то есть IDE; с другой стороны, многие модели поддерживают SCSI. Изменит ли появление интерфейса serial ATA (SATА) соотношение сил в этой области? Хотя я и не являюсь профессиональным предсказателем будущего, я все же постараюсь ответить на этот вопрос на основе сравнения функциональных возможностей этих интерфейсов.

Ожесточенные "звездные войны" вокруг интерфейсов SCSI и ATA ведутся уже давно. Последние ревизии стандарта ATA по своим функциональным возможностям вплотную приближаются к SCSI, однако до полной победы еще далеко. Дело в том, что стандарт SCSI изначально проектировался с прицелом на рынок серверов, прочно на нем обосновался, и сдавать свои позиции не собирается. Стандарт ATA, напротив, задумывался как максимальное дешевое решение для однопользовательских маломощных машин. Несмотря на все усовершенствования и нововведения последних лет он все же остается идеологически ущербным интерфейсом.

Примечание

Лично мне все эти попытки модернизации ATA напоминают попытки одинокого энтузиаста, пытающегося переделать "горбатый" Запорожец в мощный Мерседес! С другой стороны, если возможности ATA полностью соответствуют вашим потребностям, то именно на нем и стоит остановить свой выбор, отдав предпочтение перед SCSI. Зачем переплачивать за излишества, которые вам реально не нужны?

Вавилонская башня технологий

SCSI, ATA, ATAPI, IDE, EIDE… В этом ворохе аббревиатур даже матерому специалисту не так-то просто разобраться. Но мы все же попробуем!

Аббревиатура SCSI расшифровывается как Small Computer System Interface (Системный Интерфейс Малых Компьютеров). Конструктивно SCSI представляет собой интеллектуальный контроллер, интегрированный непосредственно в само периферийное устройство и поддерживающий унифицированный набор управляющих команд, общий для всех устройств данного типа. По сути своей контроллер SCSI представляет собой мини-компьютер, по мощности сопоставимый с Intel 80486. Во времена становления SCSI это решение было отчаянно смелым, и действительно являлось огромным шагом вперед. До появления стандарта SCSI всякое устройство имело свою собственную систему команд, ориентированную на выполнение элементарных операций (например, включить или выключить двигатель, прочитать индексную метку, переместить головку на следующую дорожку и т.д.). Это не только затрудняло программирование, но и требовало переделки контроллера даже при незначительных конструктивных изменениях периферийного устройства.

Устройства SCSI имеют единую схему логической адресации, независимую от физической геометрии устройства, и высокоуровневую систему команд (например, прочитать сектор или группу секторов, начать воспроизведение аудиодиска). Получив команду, устройство ставит ее в очередь и освобождает шину, а инициатор запроса (которым может быть как центральный процессор, так и другое устройство SCSI) переключается на решение другой задачи. Обработав запрос, устройство вновь повторяет захват шины и пересылает данные инициатору, уведомляя его об этом через механизм прерываний. Таким образом, шина эффективно используется несколькими устройствами, и время простоя центрального процессора сводится к минимуму.

Электрически интерфейс SCSI представляет собой либо обыкновенный многожильный кабель, либо оптоволокно. Вообще говоря, существует множество конкурирующих стандартов, подробное рассмотрение которых выходит далеко за рамки данной книги. Достаточно лишь сказать, что физическая скорость передачи данных в последних версиях стандарта SCSI полностью удовлетворяет потребности реально существующих устройств, оставляя солидный задел на будущее. Некоторые из электрических интерфейсов поддерживают длину кабеля до 25 метров и горячую замену устройств без выключения питания. Тем не менее, утверждение о том, что все диски SCSI можно заменять и переключать на лету, неверно. Более того, оно чревато смертельными для диска последствиями. Максимальное количество устройств на шине SCSI различно и варьируется от одного электрического интерфейса к другому. В среднем, к одной шине можно подключить от 7 до 15 устройств, не сильно проигрывая в скорости передачи данных.

Для подключения контроллера SCSI к центральному процессору необходимо установить весьма сложный и дорогостоящий host-контроллер SCSI, что несколько ограничивает сферу применения данного стандарта.

Аббревиатура ATA расшифровывается как Advanced Technology Attachment (интерфейс подключения накопителей), и история его возникновения тесно связна с фирмой IBM и компьютерами типа IBM AT. Для преодоления ограничений, свойственных интерфейсу подключения накопителей, использовавшему модифицированную частотную модуляцию (Modified Frequency Modulation, MFM), применявшемуся в IBM XT, компания поручила комитету T10 (http://www.t10.org) разработку нового индустриального стандарта. С этой задачей комитет справился на славу, отголоски которой дошли до наших дней, пускай и в сильно измененном виде. Впрочем, никаких революционных идей комитет не предложил, ограничившись интеграцией стандартного контроллера жесткого диска непосредственно с самим устройством, соединенным параллельным шлейфом с не менее стандартной шиной ISA. Так вот почему контроллеры ATA такие дешевые и простые! Фактически они состоят из микросхемы буферной памяти и дешифратора адреса. Разумеется, современные контроллеры ATA существенно усложнились. Однако эти усложнения не настолько существенны, чтобы вызвать сильное подорожание.

Тем не менее, даже первая версия стандарта обнаруживает много общих черт со SCSI. Это и интегрированный контроллер, и унифицированный набор команд (пусть и не такой богатый, как в SCSI), и возможность совместной работы нескольких устройств на шине. Но здесь нет ни "прозрачной" схемы адресации, ни механизма отложенного выполнения команд, ни, тем более, очереди запросов. При этом количество устройств на шине не превышает двух, причем в каждый момент времени может работать только одно устройство, а другое вынуждено ожидать освобождения шины, происходящего только после завершения цикла обмена. Передав команду на чтение сектора, процессор непрерывно опрашивает специальный порт, в котором устройство выставляет флаг готовности данных, пословно считываемый процессором через порт ввода/вывода. Впрочем, в однозадачных системах тех дней это не казалось дикостью, ведь переключиться на выполнение другой задачи процессор все равно не мог, поскольку задача была всего одна.

Между тем, аппаратные мощности процессоров непрерывно росли, и на IBM PC начали возникать первые многозадачные системы. Как следствие, во второй ревизии стандарта, получившей кодовое наименование ATA-2, появилась поддержка режима DMA. Теперь, передав команду на чтение сектора, процессор мог спокойно переключаться на другую задачу, перекладывая заботу о дисковой подсистеме на контроллер ATA. В последующих ревизиях скорость передачи по физическому интерфейсу увеличилась до 100 Мбайт/с. Кроме того, появилась прозрачная логическая адресация (а вместе с ней – и поддержка жестких дисков большого объема). Наконец, было введено расширение ATA, получившее называние ATAPI (ATA Packet Interface – пакетный интерфейс ATA), реализующее ту же самую схему обмена командными пакетами, что и SCSI.

Кстати говоря, операционные системы семейства Windows абстрагируются от особенностей конкретного интерфейса, всегда работая с устройствами ATA как со SCSI. Специальный компонент системы, называемый SCSIlizer, автоматически транслирует запросы SCSI в команды накопителя ATA, что значительно упрощает его программирование. К сожалению, всеми преимуществами истинного SCSI воспользоваться так и не удается, в частности, отсутствует возможность прямого обмена данными между накопителями ATA, и приходится гонять их через центральный процессор.

Последние версии ATA обеспечивают контроль целостности передачи по интерфейсному кабелю, значительно увеличивая его пропускную способность, и содержат некоторое подобие планировщика. Однако воспользоваться им все равно не удается, поскольку наличие второго устройства на шине многократно уменьшает скорость передачи данных. Для достижения адекватной производительности каждое устройство должно быть подключено к своему контроллеру, а таких контроллеров на подавляющем большинстве материнских плат всего два.

Интерфейс SATA (Serial ATA – последовательный ATA) представляет собой дальнейшее развитие интерфейса ATA (IDE), который после появления SATA был переименован в PATA (Parallel ATA). Теперь вместо широкого шлейфа используется тонкий кабель, соединяющий единственное устройство со своим портом. Максимальная длина кабеля и скорость передачи существенно увеличены, однако на жизни большинства пользователей это никак не отражается, поскольку и прежняя длина кабеля в большинстве случаев была вполне достаточной. Что касается скорости передачи данных, то винчестеры не в полной мере использовали даже ту пропускную способность, которая была предусмотрена предыдущей ревизией ATA. Количество подключаемых устройств по-прежнему невелико (один SATA-порт – одно SATA-устройство, а таких портов на материнских платах раз-два и обчелся). В общем, со SCSI этому интерфейсу не тягаться. Правда, появилась возможность горячей замены дисков, но для домашних компьютеров она не столь уж критична.

Примечание

Если же оставить технические подробности в стороне и взглянуть на SATA с этической точки зрения, то худшего интерфейса, вероятно, не существует в природе. Разработка SATA велась и ведется закрытым сообществом SATA-IO (Serial ATA International Organization – Международная организация Serial ATA). По этой причине и сам стандарт SATA является закрытым (см. https://www.sata-io.org/secure/spec_download.asp). Таким образом, подробная техническая документация доступна только членам данного сообщества. В открытом доступе находится лишь устаревшая информация, а современные и актуальные ревизии доступны для бесплатного скачивания лишь членам SATA-IO. Тем не менее, никто не сомневается, что будущее принадлежит SATA. Как утверждает Хэйл Лэндис (Hale Landis), "секретное общество" вынашивает планы по замене SCSI. Иначе говоря, впереди нас ждет сплошной мрак. Заинтересованным читателям можно порекомендовать следующую ссылку: http://www.ata-atapi.com/sata.htm.

Аббревиатура IDE расшифровывается как Integrated Device Electronic (Интегрированное Электронное Устройство) и де-факто является синонимом ATA, хотя в девичестве обозначало не более, чем интеграцию устройства с контроллером. На сегодняшний день эта аббревиатура переродилась в торговую марку, практически полностью вытеснившую из употребления аббревиатуру ATA.

Примечание

На сайте http://www.ata-atapi.com недвусмысленно утверждается, что ATA и ATAPI – это действительные имена интерфейсов массовых дисковых накопителей, часто называемые IDE и EIDE соответственно. IDE и EIDE, главным образом, используются продавцами, которые не ведают, чем торгуют, и журналистами, которые сами не знают, о чем пишут. Вот и дословная цитата: "ATA and ATAPI are the real names for the mass storage device interface that is frequently called IDE and EIDE. IDE and EIDE are mostly used by marketing people who do not know what they are selling and by writers for magazines who do not know what they are writing about".

Смертельная схватка

Основной недостаток интерфейсов ATA/SATA, который до сих пор не преодолен, – это ограниченное количество подключаемых устройств. До тех пор, пока вы довольствуетесь одним жестким диском и одним приводом CD/DVD-ROM, никаких проблем не возникает, но если вы захотите подключить два винчестера, один CD-ROM, один CD-RW и один DVD-ROM, то мне остается только вам посочувствовать.

Дисковые массивы, состоящие из нескольких винчестеров, на контроллерах ATA не могут быть реализованы в принципе, так как каждое устройство требует своего контроллера, а каждый контроллер – своего IRQ и канала DMA. К тому же, отсутствие полнофункционального планировщика отрицательно сказывается на производительности дисковой подсистемы (особенно на беспорядочных запросах) и усложняет ее программирование. Дело в том, что при возникновении какой бы то ни было ошибки вся очередь сбрасывается, а это значит, что инициатору запросов требуется хранить ее копию, тщательно отслеживая все изменения. Короче говоря, нормальных контроллеров RAID нет ни под ATA, ни под SATA-накопители, и, по-видимому, никогда не будет. Модели, представленные на рынке, сильно напоминают пионерские разработки, созданные впопыхах, и содержат большое количество фатальных ошибок, часто приводящих к необратимой порче данных. Пользоваться им даже в домашних целях категорически не рекомендуется. Разумеется, никакие физические законы не препятствуют созданию правильного контроллера RAID с поддержкой ATA/SATA. Однако фирмы-производители просто не хотят вкладывать деньги в эту разработку, и не сделают этого до тех пор, пока в ATA/SATA не появится полноценный планировщик очереди запросов.

С другой стороны, для подключения устройств SCSI требуется приобрести весьма дорогостоящий хост-контроллер (нормальные контроллеры стоят от 100 долларов, те же, что интегрированы в материнские платы, в большинстве своем оставляют довольно мрачные впечатления). Причем различных электрических интерфейсов у SCSI намного больше, чем у ATA, и они намного хуже совместимы. Процедура подключения устройства тоже не из легких, а перемычек на плате контроллера намного больше одной. Неправильно же выставленные перемычки могут стоить жизни и устройству, и контроллеру. Установка драйверов SCSI практически никогда не обходится без танцев с бубном, и многие из этих драйверов содержат ошибки, приводящие к порче всех хранящихся данных. Словом, пытаться настроить устройство SCSI без надлежащей подготовки могут только самоубийцы.

Резюме

Для домашнего использования (если только количество подключенных устройств не очень велико) лучше всего использовать накопители ATA/SATA. То же самое относится и к серверам, обслуживающих локальные сети небольших организаций. Для высокопроизводительных рабочих станций и серверов с внушительными дисковыми массивами однозначно выбирают SCSI.

Глава 4
Ремонт жестких дисков

Прежде чем затрагивать логические разрушения, например, непреднамеренное форматирование или удаление файлов (обсуждению которых в основном и посвящена данная книга), рассмотрим методику восстановления данных после аппаратных отказов жестких дисков. Сделать это абсолютно необходимо, поскольку выполнение этих операций – это вопрос жизни и смерти вашего жесткого диска.

Введение

Объемы жестких дисков стремительно растут, а их надежность неуклонно падает. С одной стороны, поджимает плотность записи, с другой – конкуренция. Повсеместно применяются дешевые комплектующие и "сырые" технические решения, обкатывать которые приходится потребителям. Залог безопасности данных – ежедневное резервирование (тем более что современные съемные носители это позволяют). Однако, несмотря на это, даже продвинутые специалисты часто пренебрегают этой рекомендацией, ведь все "и так работает"…

После отказа винчестера данные практически всегда можно восстановить, если действовать по плану. Если же плана нет, от "врачевания" лучше сразу же отказаться. Неумелые попытки только затрудняют процедуру восстановления, а иногда и делают ее совершенно невозможной. Сотрудники сервис– центров настоятельно отговаривают пользователей от самостоятельного ремонта, а за ослушание карают либо удвоенной (утроенной) ценой, либо же отказываются от восстановления. И делают они это совсем не потому, что боятся, что клиент сможет обойтись без их помощи! Жесткие диски – очень сложные устройства. Это не радиоприемники или прочие бытовые устройства, которые часто можно отремонтировать и без специализированных знаний!

У работников сервисного центра есть специализированное оборудование, накопленные знания и опыт. Через их руки прошли десятки тысяч винчестеров, поэтому шансы на успешное восстановление данных здесь намного выше, чем у простого программиста или администратора, рыдающего над убитым диском. Это – теоретически. Практически же... Цена за восстановление зачастую переходит все границы, причем никаких гарантий на благоприятный исход все равно нет. Известно немало случаев, когда "кустари-одиночки" бесплатно восстанавливали винчестеры, угробленные "специалистами" сервис-центров. А для жителей глубинки никакие "центры" вообще не доступны, и им приходится рассчитывать только на себя.

В этой главе будет идти речь о восстановлении данных. Ремонт винчестеров (за исключением редких случаев) или невозможен, или экономически нецелесообразен. Нашей задачей будет временное восстановление работоспособности жесткого диска, достаточное лишь для копирования самых ценных данных, в идеале – всего диска целиком. Мы рассмотрим исключительно общие вопросы ремонта жестких дисков, а в подробности пошаговой методики диагностики вдаваться не будем. Это – чрезвычайно обширная тема, заслуживающая отдельной книги и, к тому же, требующая индивидуального подхода к каждой конкретной модели диска. Заинтересованных читателей, желающих изучить данную тему углубленно, можно отослать к документации, представленной на сайте АСЕ Lab (http://www.acelab.ru/products/pc/traning.html). Фрагменты этой документации доступны, в том числе, и незарегистрированным пользователям. Так что не будем повторяться. Основная цель данной главы – продемонстрировать, что ремонт жестких дисков возможен и в домашних условиях.

Внутреннее устройство жесткого диска

Блок-схема типичного жесткого диска представлена на рис. 4.1. Жесткий диск состоит из гермоблока и платы электроники. В гермоблоке расположены:

□ шпиндельный двигатель, вращающий пакет из одного или нескольких магнитных дисков;

□ блок магнитных головок (БМГ), который ранее управлялся шаговым электродвигателем, а теперь работает под управлением устройства, известного как "звуковая катушка" (voice coil);

□ предусилитель-коммутатор чтения/записи, смонтированный в микросхеме, расположенной либо непосредственно на БМГ, либо на отдельной плате рядом с ней. В последнем случае замена коммутатора возможна без съема БМГ, что существенно упрощает его ремонт.

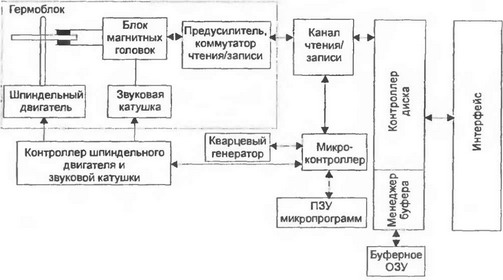

Рис. 4.1. Блок-схема типичного жесткого диска

Плата электроники содержит:

□ контроллер шпиндельного двигателя и звуковой катушки, управляющий вращением пакета дисков и позиционированием головок;

□ канал чтения/записи;

□ микроконтроллер, являющийся, по сути, "сердцем" винчестера;

□ контроллер диска, отвечающий за обслуживание интерфейса ATA.

Принципы ремонта жестких дисков

Древние жесткие диски стоили дорого, использовали целую россыпь микросхем с низкой степенью интеграции и серийные комплектующие, над которыми еще имело смысл подолгу зависать с осциллографом, выискивая неисправный элемент. Но затем степень интеграции начала стремительно нарастать, производители перешли на заказные чипы, а цены на винчестеры упали. Ремонтировать электронику стало не только сложно, но еще и нерентабельно.

Основным способом возвращения работоспособности жесткому диску стала замена всей платы контроллера целиком. Для этой цели берется диск идентичной модели (донор), и плата переставляется на гермоблок с восстанавливаемыми данными (акцептор). Исключение составляет мелкий ремонт, наподобие замены перегоревшего предохранителя или транзистора, который можно выполнить непосредственно на теле "пациента".

Возникает вопрос – если ремонтники уже давно ничего не ремонтируют, а только тасуют платы, зачем же к ним обращаться и платить деньги, когда эту операцию можно проделать и самостоятельно? Однако в данном случае проще сказать, чем реально сделать.

Во-первых, необходимо найти подходящего донора. У разных моделей винчестеров совместимость плат электроники существенно различна. Некоторые из них требуют совпадения всех цифр в номере модели, а некоторые соглашаются работать и с "родственным" контроллером. Есть и такие модели, которые могут не работать даже при полном совпадении всех букв и цифр, и тогда приходится перебирать одного донора за другим в надежде найти подходящий. Особенности поведения каждой модели можно почерпнуть из документации, прилагаемой к PC-3000, или найти в Интернете. Поиски доноров серьезно осложняются тем, что период производства большинства винчестеров намного меньше их среднего срока существования. Компьютерные магазины постоянно обновляют свой ассортимент, и приобрести модель, аналогичную той, что вы купили несколько лет назад, скорее всего, не удастся. Остаются радиорынки и фирмы, торгующие подержанными комплектующими, но и здесь выбор невелик.

Внимание!

"Неродной" контроллер может повредить микросхему коммутатора/предусилителя, расположенную внутри гермоблока, и разрушить служебную информацию, что существенно затруднит дальнейший ремонт. Никогда не переставляйте платы, если у вас есть хотя бы тень сомнения в их совместимости!

Во-вторых, помимо электроники, на плате контроллера имеется микросхема ПЗУ, в которой могут быть записаны индивидуальные настройки. В этом случае с чужой платой винчестер работать просто не будет! Тут есть два пути. Если акцептор еще подает признаки жизни, с него считывается оригинальная прошивка, которая затем записывается на плату донора. Если этот вариант не срабатывает, приходится перепаивать непосредственно само ПЗУ.

В-третьих, даже если винчестер "заведется" с чужой платой, последовательность нумерации секторов может оказаться нарушена, и файловая система превратится в мусор. Если это случится, разгребать этот мусор придется вручную или с помощью специализированных программных комплексов. Лучшим среди этих комплексов является Data Extractor, входящий в комплект PC-3000, но также способный работать и отдельно от него со штатным контроллером IDE.

Вообще говоря, никаких экстраординарных способностей для ремонта не требуется, и он вполне по силам мастерам средней руки. Отказ электроники – это еще полбеды. Гораздо хуже, если испорчена часть служебной информации, записанной на магнитных пластинах (эта тема будет освещена более подробно далее в этой главе). Это может произойти по разным причинам, наиболее распространенными среди которых являются: ошибки в прошивке, сбои питания, отказ электроники, вибрация/удары, деформация гермоблока. При этом жесткий диск не инициализируется или выдает сообщение об ошибке в ответ на любую команду. Некоторые винчестеры автоматически переходят в технологический режим, предназначенный для записи служебной информации, которая может быть передана либо через стандартный интерфейс ATA, либо через COM-терминал.

В состав PC-3000 входит большая коллекция разнообразных служебных модулей для популярных моделей жестких дисков, а всем зарегистрированным пользователем предоставляется бесплатный доступ к FTP-серверу, на котором можно найти практически все, что угодно. Как вариант, можно воспользоваться специализированными утилитами, распространяемыми производителями винчестера, выбрав режим обновления прошивки. Важно отметить, что при этом обновляются далеко не все модули; более того, далеко не для всех моделей такие утилиты существуют. К тому же, этот способ восстановления бесполезен, если в служебной зоне имеются физические дефекты или если накопитель "зависает" еще на старте, отказываясь входить в технологический режим. На этот случай существует метод горячей замены (hot-swap). В этой процедуре также участвуют два накопителя – донор и акцептор, но трансплантация осуществляется на лету. Акцептор обесточивается, с него снимается плата электроники, обнажая гермоблок. Донор подключается к шлейфу IDE, на него подается питание, затем, после завершения процесса инициализации и выдачи сигнала готовности, отдается команда ATA Sleep (95h), останавливающая шпиндельный двигатель. Все остальные узлы остаются под напряжением. Контроллер аккуратно свинчивается и переставляется на гермоблок акцептора. Затем ему подается любая команда для пробуждения (например, команда чтения сектора). Поскольку контроллер уже был проинициализирован, обращения к служебной зоне не происходит, и с диска удается считать всю уцелевшую информацию.

Примечание

При использовании штатного контроллера IDE необходимо заблаговременно отключить S.M.A.R.T, в настройках BIOS Setup, иначе винчестер будет производить запись протокола S.M.A.R.T, в служебную зону.

Требования к совместимости плат электроники – те же самые, что и в случае простой перестановки контроллера. В принципе, нет необходимости переставлять плату донора на акцептор. Можно взять плату акцептора, проинициализировать ее на гермоблоке донора, а затем вернуть обратно. Такой способ даже более предпочтителен, поскольку в этом случае акцептор будет работать со "своим" ПЗУ.

Ряд неисправностей требует вскрытия гермоблока и ювелирного мастерства рук. Первое место по частоте отказов занимает выход из строя одной или нескольких магнитных головок (рис. 4.2). Причиной может быть и заводской брак, и пробой электроники, и механическое воздействие (например, удар). Если головка остается физически неповрежденной, то одна из поверхностей перестает читаться, и тогда через каждые N секторов образуется BAD-сектор, где N – количество головок. Некоторые модели имеют 6 головок, некоторые – только одну, тогда при ее отказе диск становится полностью неработоспособным и не может прочитать даже служебную зону. Но и при отказе одной из шести головок информация превращается в труху. Все файлы, размер которых превышает 3 Кбайт (512×6), становятся "продырявленными". Что делать? Переставлять блок головок! Это очень сложная операция, и у начинающих мастеров в половине случаев она заканчивается фатально. Практиковаться на своем рабочем винчестере, который надо восстановить, категорически недопустимо! Сначала потренируйтесь на жестких дисках разной степени убитости, на которых нет ничего интересного.

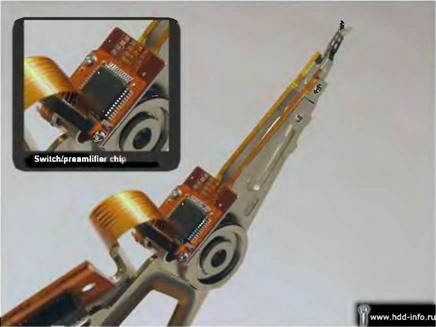

Рис. 4.2. Блок магнитных головок с микросхемой коммутатора/предусилителя

Нам потребуется донор близкой модели. Точное совпадение всех цифр модели уже не обязательно, главное – чтобы БМГ был аналогичного типа. Некоторые диски паркуют головки за пределами внешней кромки магнитных пластин, некоторые – в специальной зоне близ центра шпинделя. Последний случай наиболее сложен. Ведь чтобы снять головки, их нужно протащить через всю поверхность, а допускать контакт головки с поверхностью нельзя, иначе магнитное покрытие будет разрушено!

Вооружившись тонкой полоской выгнутого и обезжиренного пластика, аккуратно заводим ее под каждую головку, так, чтобы пластик приподнимал головку над поверхностью, но сам ее не касался, и выводим головки за пределы внешний кромки. Чтобы головки не соприкасались и не царапали друг друга, между ними вставляется полоска полиэтилена, которую можно вырезать из антистатической упаковки жесткого диска (рис. 4.3). Заменяется только БМГ. "Родной" магнит звуковой катушки акцептора остается на месте. В зону парковки магнитные головки заводятся аналогичным образом, но в обратной последовательности. Остается лишь закрутить винт оси позиционера и надеть крышку на гермоблок. При включении винчестера практически наверняка раздастся жуткий звук, а скорость чтения упадет в десятки раз. Это – следствие работы с чужим БМГ, на "неродных" адаптивах. Подтягивая винты крышки, можно до некоторой степени выровнять график чтения. Долго в таком состоянии жесткий диск работать не может, поэтому необходимо как можно скорее приступать к вычитыванию поверхности, начиная с наиболее ценных данных. Более подробную информацию на эту тему можно найти в статье Сергея Казанского "Как я переставлял блок головок на Fujitsu MPG3409AH, чтобы спасти информацию. (Записки сумасшедшего ремонтника)": http://onehalf.pisem.net/stat/heads.html.

Рис. 4.3. Инструмент для перемещения БМГ, изготавливаемый из узкой полоски пластика (1), обжимаемого на разогретом металлическом стержне (2)

Некоторые жесткие диски содержат только одну магнитную головку, в случае отказа которой выгоднее переставлять саму пластину, как показано в уже упомянутом видеоматериале Сергея Яценко: http://pc3k.rsu.ru/video/video03_N40P_disk_swap.avi.

Также приходится сталкиваться и с "залипанием" магнитных головок, в прямом смысле слова прилипших к поверхности за счет сил межмолекулярного притяжения. Некоторые источники рекомендуют в этом случае просто крутануть диск в горизонтальном направлении, но польза от этого действия очень сомнительна, а вот вред оно может нанести немалый и зачастую непоправимый (например, повредить подвески головки с последующим фрезерованием магнитной поверхности). В этом случае лучше разобрать гермоблок и аккуратно приподнять головки с помощью уже знакомого нам куска изогнутого пластика, вернув их в зону парковки. Подробности – в статье Сергея Яценко: "Восстановление гермоблока IBM DJNA371350 после падения": http://www.acelab.ru/pcTechSupport/DOSvers/MFGFeature//IBM/VGPP.html (к сожалению, доступной только для зарегистрированных пользователей PC-3000).

Кроме того, встречаются случаи повреждения коммутатора/предусилителя или обрыва гибкого шлейфа. Если коммутатор/предусилитель расположен непосредственно на БМГ (особенно в микросхеме бескорпусного исполнения), то весь БМГ заменяется целиком по вышеописанной методике.

Звуковая катушка, в силу своей конструктивной простоты, не отказывает практически никогда (там просто нечему ломаться), но вот выводные провода обломаться могут. К счастью, их легко припаять.

Шпиндельный двигатель очень надежен и перегорает/замыкает обмотки только в исключительных случаях. Однако заклинивание гидродинамического подшипника – вполне распространенное явление. Если это происходит, то подшипник приходится расклинивать по методике, описанной в статье http://www.acelab.ru/pcTechSupport/DOSvers/TechDoc/Barracuda4.html (к сожалению, доступной только для зарегистрированных пользователей PC-3000).
