Главная загрузочная запись

Первые жесткие диски имели небольшой размер и форматировались практически так же, как и дискеты. Однако их объемы стремительно росли, и MS– DOS была уже не в состоянии полностью их адресовать. Для преодоления этого ограничения был введен механизм разделов (partitions), позволяющий разбивать один физический диск на несколько логических. Каждый из логических дисков имеет собственную файловую систему и форматируется независимо от других. За счет чего это достигается?

В первом секторе физического диска (цилиндр 0/головка 0/сектор 1) хранится специальная структура данных – главная загрузочная запись (Master Boot Record, MBR). Она состоит из двух основных частей – первичного загрузчика (master boot code) и таблицы разделов (partition table), описывающей схему разбиения и геометрию каждого из логических дисков. Схематичное изображение жесткого диска, разбитого на разделы, представлено на рис. 5.1. В конце сектора по смещению 1FE находится сигнатура 55h AAh, по которой BIOS определяет признак "загрузочности" сектора. Даже если вы не хотите дробить свой винчестер на части и форматируете его как один диск, присутствие MBR обязательно.

Рис. 5.1. Схематичное представление жесткого диска, разбитого на разделы

При старте компьютера BIOS выбирает загрузочный диск. Как правило, это Primary Master, но порядок загрузки в большинстве современных реализаций BIOS можно изменять. Наиболее продвинутые реализации даже выводят интерактивное меню при нажатии и удержании клавиши во время прохождения процесса первоначального тестирования при включении (Power– On Self-Test, POST). Затем BIOS считывает первый сектор (цилиндр 0/головка 0/сектор 1) в память по адресу 0000h:7C00h, проверяет наличие сигнатуры 55h AAh в его конце, и, если такая сигнатура действительно обнаруживается, передает управление по адресу 0000h:7C00h. В противном случае анализируется следующее загрузочное устройство, а в случае его отсутствия выдается сообщение об ошибке.

Первичный загрузчик, получив управление, сканирует уже загруженную в память таблицу разделов, находит активный раздел (Boot indicator == 80h), извлекает номер стартового сектора раздела, так же называемого загрузочным сектором (boot-sector). Затем загрузчик перемещает свое тело по другому адресу, чтобы избежать затирания, загружает boot-сектор в память по адресу 0000h:7C00h, убеждается в наличии сигнатуры 55h AAh и передает управление на 0000h:7C00h, в противном случае выдается сообщение об ошибке, и после нажатия на любую клавишу компьютер перезагружается. Ряд нестандартных загрузчиков, выходящих за стандартные спецификации Microsoft, поддерживают несколько активных разделов, последовательно перебирая их один за другим.

Если первичный загрузчик поврежден, то BIOS не сможет запустить операционную систему с такого диска, однако при подключении его "вторым" (или при загрузке с дискеты) все логические диски будут доступны. Как минимум, они должны быть "видимы", то есть команды C:, D:, E: должны выполняться нормально, хотя работоспособность команды dir уже не гарантируется. Для того чтобы это было именно так, необходимо соблюдение следующих двух условий:

1. Во-первых, файловая система соответствующего раздела должна быть известна загруженной операционной системе и не повреждена.

2. Во-вторых, загрузочный сектор должен быть в целости и сохранности (данный вопрос будет обсуждаться далее в этой главе).

Таблица разделов, которую анализирует первичный загрузчик (master boot code), а чуть позже – драйвер логических дисков операционной системы, состоит из четырех записей размером по 10h каждая, расположенных по смещениям 1BEh, 1CEh, 1DEh, и 1EEh байт от начала диска соответственно. Каждая из них описывает свой логический раздел, задавая его стартовый и конечный сектора, записанные в формате CHS.

Внимание!

Даже если диск работает в режиме LBA, разделы все равно адресуются через CHS!

Поле относительного смещения раздела, отсчитываемое от начала таблицы разделов, является вспомогательным, и его избыточность очевидна. То же самое относится и полю, содержащему значение общего количества секторов на диске, так как очевидно, что это значение может быть вычислено на основе стартового и конечного секторов. Одни операционные системы и загрузчики игнорируют вспомогательные поля, другие же их активно используют. Именно поэтому содержимое этих полей должно соответствовать действительности.

Поле идентификатора диска содержит уникальную 32-разрядную последовательность, помогающую операционной системе отличить один смонтированный диск от другого, и автоматически копируемую в следующий ключ реестра: HKLMSYSTEMMountedDevices. На самом деле Windows свободно обходится и без него, поэтому содержимое данного поля некритично.

Поле Boot ID содержит идентификатор файловой системы, установленной на разделе. В случае NTFS этот идентификатор равен 07h. За динамическими дисками, согласно фирменной спецификации, закреплен идентификатор 42h.

На практике это справедливо лишь для тех из них, которые были получены путем обновления (update) обычного (basic) раздела до динамического (dynamic) тома. Сведения об остальных динамических дисках в таблице разделов не хранятся, а содержатся в последнем мегабайте физического диска в базе данных менеджера логических дисков (Logical Disk Manager, LDM). Для стандартных дисковых менеджеров эта информация недоступна. При установке операционной системы семейства Windows 9x или одного из клонов UNIX на винчестер, содержащий динамические диски, они могут быть необратимо утеряны, так как, согласно таблице разделов, занятое ими пространство помечено как свободное. Тем не менее, загрузочный логический диск (независимо от того, динамический он или нет) в обязательном порядке должен присутствовать в таблице разделов, иначе BIOS не сможет его загрузить.

Четыре записи таблицы разделов позволяют иметь всего четыре логических диска (см. рис. 5.1). Этого явно недостаточно, но расширение таблицы разделов оказалось невозможным, так как последняя запись упирается в конец сектора. Разработчики сочли нежелательным использовать следующий сектор, поскольку он активно используется многими вирусами и нестандартными драйверами. К тому же, это все равно не позволяет решить проблему радикально, а лишь оттягивает неизбежный конец. Тогда инженеры нашли другое решение, предложив концепцию расширенных разделов (Extended partition). Если значение индикатора загрузки (boot ID) некоторого раздела равно 05h или 0Fh, то такой раздел трактуется как "виртуальный физический диск", с собственной таблицей разделов, расположенной в его начале, на которую и указывает стартовый сектор расширенного раздела (рис. 5.2). Иначе говоря, таблица разделов получается вложенной, и уровень вложения ограничен разве что свободным дисковым пространством и объемом стековой памяти загрузчика (при условии, что он использует рекурсивный алгоритм сканирования). Таким образом, таблица разделов как бы "размазывается" вдоль винчестера (рис. 5.3). Большинство утилит резервирования сохраняют лишь первый сектор, чего явно недостаточно (впрочем, первый сектор гибнет намного чаще других, так что даже плохая политика резервирования лучше, чем совсем ничего).

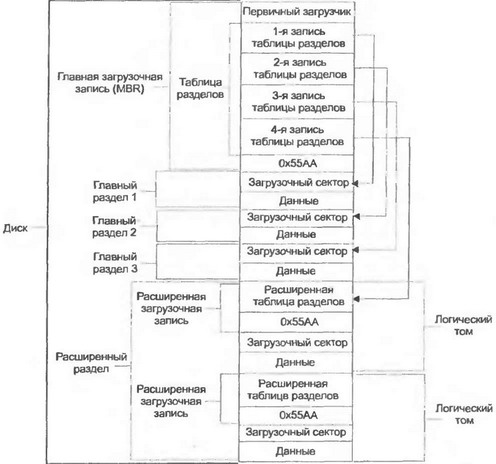

Рис. 5.2. Структурная схема типичного жесткого диска, содержащая главные (primary) и расширенные (extended) разделы

Рис. 5.3. Расширенная таблица разделов

Штатные утилиты для разбиения диска на разделы (FDISK.EXE, Disk Manager) при создании логических дисков на расширенном разделе создают расширенную таблицу разделов с четырьмя записями: одна используется для описания логического раздела, вторая описывает еще один (следующий) логический раздел, а две не используются. Таким образом, получается "цепочка" таблиц разделов, в которой первая таблица разделов описывает от одного до трех основных (primary) разделов, а каждая следующая – соответствующий ей логический диск и положение следующей таблицы разделов (рис. 5.3).

Таким образом, при разбиении винчестера на четыре логических диска на нем образуются четыре таблицы разделов (см. листинг 5.4), хотя в данном случае можно было бы обойтись и одной. Штатный загрузчик требует, чтобы активный раздел описывался первой записью первой таблицы разделов, вследствие чего операционная система может грузиться только с диска С:. Нестандартные менеджеры загрузки, анализирующие всю цепочку разделов, позволяют загружаться с любого из разделов. Самые честные из них создают в первой таблице разделов еще один раздел (благо, если диск был разбит с помощью программы FDISK, то свободное место там всегда есть), назначают его активным и помещают в него свое тело. Другие же внедряются непосредственно в MBR и замещают собой первичный загрузчик, что создает очевидные проблемы совместимости.

Листинг 5.4. Пример таблицы разделов, сформированной программой FDISK

Sector Inspector Copyright Microsoft Corporation 2003

==================================================================

Target – \.PHYSICALDRIVE0

         1867 Cylinders

          255 Heads

           63 Sectors Per Track

          512 BytesPerSector

           12 MediaType

LBN 0 [С 0, H 0, S 1]

==================================================================

                     Master Boot Record

==================================================================

| B | FS TYPE |     START    |      END     |          |         |

| F | (hex)   |   C    H    S|   C    H    S| RELATIVE |  TOTAL  |

==================================================================

| * |   07    |   0    1    1| 764  254   63|        63| 12289662|

|   |   0f    | 765    0    1|1023  254   63|  12289725| 17687565|

|   |   00    |   0    0    0|   0    0    0|         0|        0|

|   |   00    |   0    0    0|   0    0    0|         0|        0|

==================================================================

LBN 12289725 [C 765, H 0, S 1]

==================================================================

                  Extended Boot Record

==================================================================

| B | FS TYPE |    START     |     END      |          |         |

| F | (hex)   |   C    H    S|   C    H    S| RELATIVE |  TOTAL  |

==================================================================

|   |   07    | 765    1    1|1023  254   63|        63|  8193087|

|   |   05    |1023    0    1|1023  254   63|   8193150|  4096575|

|   |   00    |   0    0    0|   0   0     0|         0|        0|

|   |   00    |   0    0    0|   0   0     0|         0|        0|

==================================================================

LBN 20482875 [C 1275, H 0, S 1]

==================================================================

                  Extended Boot Record

==================================================================

| B | FS TYPE |    START     |     END      |          |         |

| F | (hex)   |   C    H    S|   C    H    S| RELATIVE |  TOTAL  |

==================================================================

|   |   07    |1023    1    1|1023  254   63|        63|  4096512|

|   |   05    |1023    0    1|1023  254   63|  12289725|  5397840|

|   |   00    |   0    0    0|   0    0    0|         0|        0|

|   |   00    |   0    0    0|   0    0    0|         0|        0|

==================================================================

LBN 24579450 [С 1530, H 0, S 1]

==================================================================

                  Extended Boot Record

==================================================================

| B | FS TYPE |    START     |     END      |          |         |

| F | (hex)   |   C    H    S|   C    H    S| RELATIVE |  TOTAL  |

==================================================================

|   |   07    |1023    1    1|1023  254   63|        63|  5397777|

|   |   00    |   0    0    0|   0    0    0|         0|        0|

|   |   00    |   0    0    0|   0    0    0|         0|        0|

|   |   00    |   0    0    0|   0    0    0|         0|        0|

==================================================================

Если таблица разделов повреждена, логические диски, скорее всего, будут полностью недоступны – они не будут отображаться ни Проводником Windows (Windows Explorer), ни файловым менеджером FAR, а команда C: вызовет ошибку. Искажение таблицы разделов не приводит к немедленному изменению объема уже отформатированных томов, так как эта информация хранится в загрузочном секторе (boot sector). Однако при последующим переформатировании произойдет затирание данных из соседнего раздела, или же текущий раздел окажется усеченным. Кстати говоря, если расширенный раздел указывает сам на себя или на один из предшествующих разделов в цепочке, то все известные мне операционные системы наглухо зависнут еще на этапе загрузки, даже если диск подключен "вторым". Чтобы исправить ситуацию, необходимо запустить редактор диска или другую утилиту, а для этого необходимо загрузить операционную систему! Существует несколько путей выхода из этой, казалось бы, неразрешимой ситуации. Самый простой вариант – горячее подключение диска "на лету" с последующей работой с ним через BIOS или порты ввода/вывода. Если и диск, и материнская плата переживут это (а для устройств IDE подключение "на лету" представляется довольно жестким испытанием), то вы сможете запустить доктора и работать с диском на физическом уровне. Другой, чисто хакерский, путь – пропатчить MS-DOS, изменив сигнатуру 55h AAh на какое-нибудь другое значение, тогда она не сможет распознать таблицу разделов и, соответственно, не станет ее анализировать. Как вариант, можно записать в boot-сектор дискеты специально подготовленную программу, которая обнуляет MBR или искажает сигнатуру, расположенную в его конце. Просто загрузитесь с нее и все!

Воспользовавшись любым редактором диска (например, Microsoft Disk Probe из комплекта Resource Kit), считаем первый сектор физического диска. Он должен выглядеть приблизительно так, как показано на рис. 5.4.

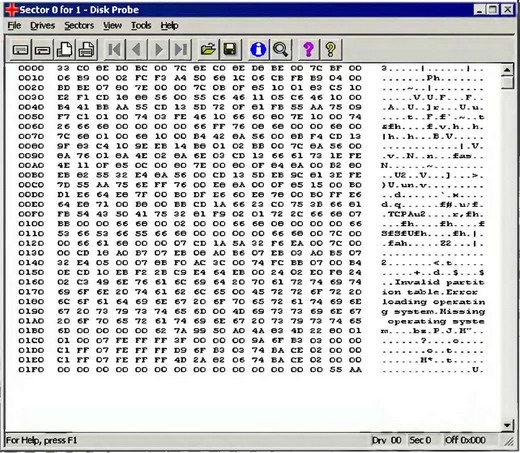

Рис. 5.4. Внешний вид MBR

Не правда ли, MBR выглядит как знаменитая Матрица? Ее формат кратко описан в таблице 5.1.

Таблица 5.1. Формат MBR

0x000	перемен.	Код загрузчика
0x1BB	4h	Идентификатор диска
0x1BE	10h	Partition 1
0x1CE	10h	Partition 2
0x1DE	10h	Partition 3
0x1EE	10h	Partition 4
0x1FE	0x2	"Магическое число" – сигнатура 55h AAh, которое указывает, что данный сектор представляет собой MBR

Первые 1BBh байт занимают код и данные загрузчика, среди которых отчетливо выделяются текстовые строки.

Примечание

Кстати говоря, локализовав сообщения загрузчика в национальных версиях Windows, например, в русской, Microsoft допустила грубейшую стратегическую ошибку. Ведь в BIOS нет никаких кириллических шрифтов, поэтому русские символы выглядят бессмысленной абракадаброй.

По смещению 1BBh расположен четырехбайтовый идентификатор диска, принудительно назначаемый Windows при запуске Disk Manager. Коварство Microsoft не знает границ! Еще со времен первых IBM PC (тогда они назывались XT) загрузчик владел первыми 1BEh байтами MBR, и достаточно многие загрузчики (и вирусы!) использовали эти байты на полную катушку. Нетрудно сообразить, что произойдет, если внутрь загрузчика вдруг запишется идентификатор. Это убьет его! Поэтому байты 1BBh–1BEh лучше не трогать.

Со смещения 1BEh начинается таблица разделов, представляющая собой массив из четырех записей типа partition. Каждая из этих записей описывает свой логический диск, что позволяет нам создавать до четырех разделов на каждом HDD. Формат записи таблицы разделов представлен в табл. 5.2. Динамические диски, впервые появившиеся в Windows 2000, хранятся в базе данных Менеджера Логических Дисков (Logical Disk Manager Database), и в таблице разделов присутствовать не обязаны.

Таблица 5.2. Формат записи таблицы разделов

000	1ВЕ	1CE	1DE	1EE	byte	Флаг активного загрузочного раздела (Boot Indicator). 80h – загрузочный раздел, 00h – незагрузочный раздел
001	1BF	1CF	1DF	1EF		Стартовая головка раздела
002	1C0	1D0	1E0	1F0	byte	Стартовый сектор раздела (биты 0–5). Старшие биты стартового цилиндра (биты 6–7)
003	1C1	1D1	1E1	1F1	byte	Младшие биты стартового цилиндра (биты 0–7)
004	1C2	1D2	1E2	1F2	byte	Идентификатор системы (Boot ID), см. табл. 5.3
005	1C3	1D3	1E3	1F3	byte	Конечная головка раздела
006	1С4	1D4	1E4	1F4	byte	Конечный сектор раздела (биты 0–5). Старшие биты конечного цилиндра (биты 6–7)
007	1C5	1D5	1E5	1F5		Младшие биты конечного цилиндра (биты 0–7)
008	1C6	1D6	1E6	1F6	dword	Смещение раздела относительно начала таблицы разделов в секторах
00C	1CA	1DA	1EA	1FA	dword	Количество секторов раздела

Таблица 5.3. Возможные значения Boot ID

00h	Раздел свободен
0x01	Раздел FAT12 (менее чем 32 680 секторов в томе или 16 Мбайт)
0x04	Раздел FAT16 (32 680–65 535 секторов или 16–33 Мбайт)
0x05	Расширенный раздел (extended partition)
0x06	Раздел BIGDOS FAT16 (33 Мбайт–4 Гбайт)
0x07	Раздел NTFS
0x0B	Раздел FAT32
0x0C	Раздел FAT32 с поддержкой расширенной BIOS INT 13h
0x0E	Раздел BIGDOS FAT16 с поддержкой расширенной BIOS INT 13h
0x0F	Расширенный раздел с поддержкой расширенной BIOS INT 13h
0x12	Раздел EISA
0x42	Динамический диск
0x86	Раздел legacy FT FAT16
0x87	Раздел legacy FT NTFS
0x8B	Наследуемый отказоустойчивый том, отформатированный для FAT32 (Legacy FT volume formatted with FAT32)
0x8C	Наследуемый отказоустойчивый том с поддержкой BIOS INT 13h, отформатированный для FAT32 (Legacy FT volume using BIOS INT 13h extensions formatted with FAT32)

Техника восстановления главной загрузочной записи

Существует множество утилит для автоматического восстановления первичного загрузчика и таблицы разделов, к числу которых относятся, например, GetDataBack, Easy Recovery, Active@Data Recovery Software и др. До поры до времени они вполне успешно справлялись со своей задачей, восстанавливая даже полностью уничтоженные таблицы разделов, однако с появлением емких дисков, преодолевших барьер в 2 Гбайт с помощью всевозможных расширений, они стали часто путаться. Поэтому и доверять им больше нельзя. Если не хотите потерять свои данные – восстанавливайте MBR самостоятельно (тем более что это достаточно простая операция, не требующая особой квалификации). Восстановление значительно упрощается, если в вашем распоряжении имеется копия таблицы разделов, снятая с помощью Sector Inspector или любой другой подобной утилиты. К сожалению, чаще всего ее под рукой не оказывается…

Если операционная система отказывается загружаться, а на экране появляется сообщение BIOS, выглядящее примерно следующим образом:

Disk Boot failure, Non-System disk or disk error...

Press to restart то это указывает на разрушение сигнатуры 55h AAh, обычно сопровождаемое смертью первичного загрузчика.

Примечание

Очень важно отличать сообщение BIOS от сообщений первичного загрузчика и загрузочного сектора. Зайдите в BIOS Setup и отключите все загрузочные устройства, оставив активным только диск A: (и не забудьте извлечь из него дискету). А теперь перезагрузитесь и запомните, какое сообщение появится на экране. Это и будет "ругательством" BIOS.

Восстановить сигнатуру 55h AAh можно в любом дисковом редакторе. Когда будете это делать, убедитесь, что в начале диска присутствует осмысленный код первичного загрузчика (master boot code).

Рекомендация

Если вы испытываете затруднение с дизассемблированием в уме, воспользуйтесь IDA PRO или HIEW. Вы не умеете дезассемблировать? Тогда попробуйте оценить степень "нормальности" первичного загрузчика визуально (однако для этого опять-таки требуется опыт работы с кодом). В начале более или менее стандартного загрузчика расположено приблизительно 100h байт машинного кода, в котором обнаруживаются последовательности: 00 7C, 1B 7C, BE 07, CD 13, CD 18, CD 10, 55 AA, а затем идут характерные текстовые сообщения: Invalid partition table, Error loading operating system, Missing operating system (см. рис. 5.4). Если загрузчик поврежден, но сигнатура 55 AA цела, то попытка загрузки с такого диска обернется неизменным зависанием.

Восстановить искореженный первичный загрузчик можно с помощью утилиты FDISK.EXE, запущенной с ключом /MBR, записывающей в главную загрузочную запись первого диска стандартный код первичного загрузчика (master boot code). Недокументированный ключ /CMBR, появившийся в MS-DOS 7.0, позволяет выбирать любой из подключенных дисков. В Windows 2000 и более новых версиях этого же результата можно добиться, загрузив консоль восстановления и дав команду FIXMBR.

Внимание!

Если вы использовали нестандартный загрузчик (например, LILO), то после перезаписи MBR сможете загружаться только с основного раздела, а для запуска операционных систем из других разделов вам придется переустановить свой мультизагрузочный менеджер. Кстати говоря, такой менеджер можно написать и самостоятельно. При наличии HIEW, а еще лучше – транслятора ассемблера – работа не займет и получаса.

Как уже говорилось, некоторые загрузчики изменяют схему трансляции адресов жесткого диска, поэтому со штатным загрузчиком такой диск окажется неработоспособен. Попробуйте переустановить загрузчик с дистрибутивных дисков – быть может, это поможет. В противном случае ничего не остается, как писать свой собственный загрузчик, определять текущую геометрию диска и соответствующим образом транслировать секторные адреса. Это – довольно сложная задача, требующая серьезной подготовки, и здесь ее лучше не обсуждать.

Если загрузчик выводит сообщение Invalid partition table, то это еще не значит, что таблица разделов действительно повреждена. Вполне возможно, что на самом деле таблица разделов цела, но просто ни один из основных разделов не назначен активным. Такое случается при использовании нестандартных загрузчиков, загружающих операционную систему из расширенного раздела. После выполнения команды FDISK /MBR или при установке операционной системы, автоматически заменяющий первичный загрузчик своим собственным, этот новый загрузчик не обнаружит в пределах досягаемости ни одного активного раздела, и, что вполне естественно, сигнализирует вам об этом. Такое поведение, в частности, характерно для Windows 98. Для решения проблемы либо восстановите прежний загрузчик, либо установите операционную систему на первичный раздел и, запустив FDISK, сделайте его активным.

Загрузитесь с системной дискеты (другого винчестера, CD) и проверьте, видимы ли ваши логические диски. Если да, то смело переходите к следующему пункту, в противном случае соберитесь с духом и приготовьтесь немного поработать руками и головой.

Восстановление основного раздела, созданного с помощью FDISK или Disk Manager, в большинстве случаев осуществляется элементарно, а остальные, как правило, восстанавливать и не требуется, поскольку именно MBR гибнет чаще всего, а расширенные разделы, рассредоточенные по всему диску, погибают разве что при явном удалении разделов средствами FDISK или Disk Manager.

Адрес стартового сектора первого логического диска всегда равен 0/1/1 (Cylinder/Head/Sector), относительный (Relative) сектор – количеству головок жесткого диска, уменьшенному на единицу.

Рекомендация

Сведения о геометрии диска можно почерпнуть из любого дискового редактора – например, Sector Inspector.

Конечный сектор определить несколько сложнее. Если загрузочный сектор цел (более подробно этот вопрос будет обсуждаться далее в этой главе), то узнать количество секторов в разделе (total sectors) можно на основании значения поля BootRecord.NumberSectors, увеличив его значение на единицу. Тогда номер конечного цилиндра будет равен LastCyl := Total Sectors/(Heads*SecPerTrack), где Heads – количество головок на физическом диске, a SecPerTrack – количество секторов на трек. Номер конечной головки равен LastHead := (Total Sector – (LastCyl*Heads SecPerTrack))/SecPerTrack, а номер конечного сектора равен LastSec := (Total Sector – (LastCyl*Heads SecPerTrack)) % SecPerTrack. Пропишите полученные значения в MBR и проверьте, не находится ли за вычисленным концом раздела следующий раздел? Это должна быть либо расширенная таблица разделов, либо загрузочный сектор. Если это так, создайте еще одну запись в таблице разделов, заполнив ее соответствующим образом.

А теперь зададимся вопросом; возможно ли восстановить таблицу разделов, если загрузочный сектор отсутствует, и восстановить его не представляется возможным? Это – вполне реалистичная задача. Необходимо лишь найти загрузочные сектора или расширенные таблицы разделов, принадлежащие последующим разделам. В этом вам поможет контекстный поиск. Ищите сектора, содержащие сигнатуру 55h AAh в конце. Отличить загрузочный сектор от расширенной таблицы разделов очень просто. В загрузочном секторе по смещению три байта от его начала расположен идентификатор производителя (OEM ID), например, NTFS, MSWIN4.1 и т.д. Размер текущего раздела будет на один сектор меньше. Теперь, зная размер и геометрию диска, можно рассчитать и конечный цилиндр/головку/сектор.

Имейте в виду, что Windows хранит копию загрузочного сектора, которая, в зависимости от версии, может быть расположена либо в середине раздела, либо в его конце. Другие копии могут находиться в архивных файлах и файле подкачки. Как отличить копию сектора от оригинала? Элементарно, Ватсон! Если это подлинник, то вслед за ним пойдут служебные структуры файловой системы (в частности, для NTFS это будет MFT, каждая запись которой начинается с легко узнаваемой строки FILE*). К счастью, служебные структуры файловой системы обычно располагаются на более или менее предсказуемом смещении относительно начала раздела, и, отталкиваясь от их "географического" расположения, мы можем установить размеры каждого из логических дисков, даже если все-все-все загрузочные сектора и расширенные таблицы разделов уничтожены.

Что произойдет, если границы разделов окажутся определенными неверно? Если мы переборщим, увеличив размер раздела сверх необходимого, все будет нормально работать, поскольку карта свободного пространства хранится в специальной структуре (у NTFS это файл $bitmap, а у FAT 12/32 – непосредственно сама FAT) и "запредельные" сектора будут добавлены только после переформатирования раздела. Если все что нам нужно – это скопировать данные с восстанавливаемого диска на другой носитель, то возиться с подгонкой параметров таблицы разделов не нужно! Распахните ее на весь физический диск и дело с концом!

Естественно, такой способ восстановления подходит только для первого раздела диска, а для всех последующих нам потребуется определить стартовый сектор. Это определение должно быть очень точным, поскольку все структуры файловой системы адресуются от начала логического диска, и ошибка в один-единственный сектор сделает весь этот тонкий механизм полностью неработоспособным. К счастью, некоторые из структур ссылаются сами на себя, давая нам ключ к разгадке. В частности, файлы $mft/$mftmirr содержат номер своего первого кластера. Стоит нам найти первую запись FILE*, как мы узнаем, на каком именно секторе мы сейчас находимся (конечно, при условии, что сумеем определить количество секторов на кластер, но это уже другая тема, которая более подробно будет обсуждаться далее в этой главе).
