Текст книги "Восстановление данных. Практическое руководство"

0x00b0 eb 06 5e 03 f5 e9 48 fd-e8 1b 00 8b b5 b8 01 e8 ы.^.їщH¤ш..Л╡╕.ш

0x00c0 14 00 b4 00 cd 16 33 c0-8е c0 26 c7 06 72 04 34 ..┤.═.3└О└&╟.r.4

0x00d0 12 ea f0 ff 00 f0 03 f5-ac 3c 00 74 0b 56 b4 0e .ъЁ .Ё.їм<.t.V┤.

0x00e0 bb 07 00 cd 10 5e eb f0-c3 49 6e 76 61 6c 69 64 ╗..═.^ыЁ├Invalid

0x00f0 20 70 61 72 74 69 74 69-6f 6e 20 74 61 62 6c 65  partition table

0x0100 00 44 69 73 6b 20 69 73-20 6e 6f 74 20 62 6f 6f .Disk is not boo

0x0110 74 61 62 6c 65 00 45 72-72 6f 72 20 6c 6f 61 64 table.Error load

0x0120 69 6e 67 20 6f 70 65 72-61 74 69 6e 67 20 73 79 ing operating sy

0x0130 73 74 65 6d 00 4d 69 73-73 69 6e 67 20 6f 70 65 stem.Missing ope

0x0140 72 61 74 69 6e 67 20 73-79 73 74 65 6d 00 0d 0a rating system...

0x0150 52 65 70 6c 61 63 65 20-61 6e 64 20 73 74 72 69 Replace and stri

0x0160 6b 65 20 61 6e 79 20 6b-65 79 20 77 68 65 6e 20 ke any key when

0x0170 72 65 61 64 79 0d 0a 00-00 00 00 00 00 00 00 00 ready...........

0x0180 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................

0x0190 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................

0x01a0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 45 06 ..............E.

0x01b0 e9 00 01 01 16 01 35 01-4e 01 6a 72 a5 d5 00 00 щ.....5.N.jrе╒..

0x01c0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................

0x01d0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................

0x01e0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 80 01 ..............A.

0x01f0 01 00 06 3f 20 5f 20 00-00 00 e0 ff 02 00 55 aa ...? _ ...p ..Uk

В этом разделе я расскажу, как написать собственный менеджер мультизагрузки. Менеджер мультизагрузки представляет собой код, находящийся в загрузочном секторе, и по выбору пользователя загружающий любую из нескольких операционных систем, установленных на компьютере. В процессе обсуждения вы познакомитесь с прерыванием INT 13h, таблицей разделов и т.д. Стандартный загрузчик, устанавливаемый большинством операционных систем по умолчанию, слишком примитивен, чтобы его воспринимать всерьез, а нестандартные загрузчики от независимых разработчиков обычно слишком неповоротливы и ненадежны. Вот и давайте напишем свой! Пока мы будем его писать, мы познаем дао и дзен ассемблера, научимся отлаживать программы без отладчика и поближе познакомимся с низкоуровневыми интерфейсами винчестера.

Интерфейс INT 13h

Управлять дисками можно как через порты ввода/вывода, так и через BIOS. Порты намного более могущественны и интересны, однако BIOS программируется намного проще, к тому же она поддерживает большое количество разнокалиберных накопителей, абстрагируясь от конструктивных особенностей каждой конкретной модели. Поэтому будем действовать через нее, а точнее, через интерфейс прерывания INT 13h.

Попробуем прочитать сектор с диска в режиме CHS. Действовать нужно из самой MBR или из "голой" MS-DOS, иначе у нас ничего не получится, ведь Windows NT блокирует прямой доступ к диску даже из режима эмуляции MS-DOS.

Номер функции заносится в регистр AH. В случае чтения он равен двум. Регистр AL отвечает за количество обрабатываемых секторов. Так как мы собираемся читать по одному сектору за операцию, занесем сюда единицу. Регистр DH хранит номер головки, a DL – номер привода (80h – первый жесткий диск, 81h – второй и т.д.). Пять младших битов регистра CL задают номер сектора, оставшиеся биты регистра CL и восемь битов регистра CH определяют номер цилиндра, который мы хотим прочитать. Регистровая пара ES:BX указывает на адрес буфера-приемника. Вот, собственно говоря, и все. После выполнения команды INT 13h считываемые данные окажутся в буфере, а если произойдет ошибка (например, головка "споткнется" о BAD-сектор), то BIOS установит флаг переноса (carry flag), и мы будем вынуждены либо повторить попытку, либо вывести грустное сообщение на экран.

Код этой программы на языке ассемблера представлен в листинге 5.6.

Листинг 5.6. Код, считывающий загрузочный сектор или расширенную таблицу разделов

MOV SI, 1BEh ; Перейти к первому разделу

MOV AX, CS   ; Настраиваем ES

MOV ES, AX

MOV BX, buf  ; Смещение буфера

...

read_all_partitions:

 MOV AX, bud            ; Читать 1 сектор с диска

 MOV DL, 80h            ; Читать с первого диска

 MOV DH, [SI+1]         ; Стартовый номер головки

 MOV CX, [SI+2]         ; Стартовый сектор с цилиндром INT 13h

 JC error               ; Ошибка чтения

 ;Обрабатываем считанный boot-сектор или расширенную таблицу разделов

 ;===================================================================

 ;

 CMP byte [SI], 80h

 JZ LOAD_BOOT            ; Это загрузочный сектор

                         ; Передаем на него управление

 CMP byte [SI+4], 05h

 JZ LOAD_CHS_EXT         ; Это расширенная таблица разделов

                         ; в формате CHS

 CMP byte [SI+4], 0Fh

 JZ LOAD_LBA_EXT         ; Это расширенная таблица разделов

                         ; в формате LBA

 ADD SI, 10h             ; Переходим на следующий раздел

 CMP SI, 1EEh

 JNA read_all_partitions ; Читаем все разделы один за другим

... buf rb 512               ; Буфер на 512 байт

Запись сектора в режиме CHS происходит практически точно так же, только регистр AH равен не 02h, a 03h. С режимом LBA разобраться намного сложнее, но мы, как настоящие хакеры, его обязательно осилим.

Чтение сектора осуществляется функцией 42h (AH = 42h). В регистр DL, как и прежде, заносится номер привода, а вот регистровая пара DS:SI указывает на адресный пакет (disk address packet), представляющий собой продвинутую структуру формата, описанного в табл. 5.4.

Таблица 5.4. Формат адресного пакета, используемый для чтения и записи секторов в режиме LBA

Код, читающий сектор в режиме LBA, в общем случае выглядит так, как показано в листинге 5.7.

Листинг 5.7. Код, осуществляющий чтение сектора с диска в режиме LBA

MOV DI, 1BEh      ; Перейти к первому разделу

MOV AX, CS        ; Настраиваем...

MOV buf_seg       ; ...сегмент

MOV EAX, [DI+08h] ; Смещение partition относительно

                  ; начала раздела

ADD EAX, EDI      ; EDI должен содержать номер сектора

                  ; текущего MBR

MOV [X_SEC]       ;

...

read_all_partitions:

 MOV АН, 42h      ; Читать сектор в режиме LBA

 MOV DL, 80h      ; Читать с первого диска

 MOV SI, dap      ; Смещение адресного пакета INT 13h

 JC error         ; Ошибка чтения

...

dap:

packet_size db 10h ; размер пакета 10h байт

reserved    db 00h ; "Заначка" для будущих расширений

N_SEC       dw 01h ; Читаем один сектор

buf_seg     dw 00h ; Сюда будет занесен сегмент буфера-приемника

buf_off     dw buf ; Смещение буфера-приемника

X_SEC       dd 0   ; Сюда будет занесен номер сектора для чтения

dd 0               ; Реально не используемый хвост

                   ; 64-битного адреса

buf rb 512         ; Буфер на 512 байт

Запись осуществляется аналогично чтению, только регистр AH содержит не 42h, a 43h. Регистр AL определяет режим: если бит 0 равен 1, BIOS выполняет не запись, а ее эмуляцию. Бит 2, будучи взведенным, задействует запись с проверкой. Если регистр AL равен 0, выполняется обыкновенная запись по умолчанию.

Теперь, освоившись с дисковыми прерываниями, перейдем к обсуждению остальных аспектов программирования.

Создаем код загрузчика

Лучше всего загрузчики программируются на FASM. С точки зрения ассемблера загрузчик представляет собой обыкновенный двоичный файл, предельно допустимый объем которого составляет 1BBh (443) байт. Немного? Но не будем спешить с выводами. Всякий раздел всегда начинается с начала цилиндра, а это значит, что между концом MBR и началом раздела имеется, по меньшей мере, n свободных секторов, где n == sectors per track. Практически все современные винчестеры имеют по 64 сектора на дорожку, что дает нам: 443 + 63*512 == 32 699 байт или приблизительно 32 Кбайт. Да в этот объем даже графический интерфейс с мышью уместить можно! Однако делать этого мы не будем. Настоящие хакеры работают в текстовом режиме с командной строкой.

Как уже говорилось, BIOS загружает MBR по адресу 7C00h, поэтому в начале ассемблерного кода должна стоять директива ORG 7C00h, а еще – USE16, ведь загрузчик выполняется в 16-разрядном реальном режиме. Позже, при желании, он может перейти в защищенный режим, но это будет уже потом. Не будем лезть в такие дебри.

Обнаружив загрузочный раздел (а обнаружить это можно по флагу 80h, находящемуся по нулевому смещению от начала раздела), загрузчик должен считать первый сектор этого раздела, поместив его в памяти по адресу 0000:7C00h, то есть в точности поверх своего собственного тела. А вот это уже нехорошо! И чтобы не вызвать крах системы, загрузчик должен заблаговременно перенести свое тело по другому адресу, что обычно осуществляется командой MOVSB. Копироваться можно по любому из адресов памяти – от 0080:0067h до 9FE00h. Память, расположенную ниже 0080:0067h, лучше не трогать, так как здесь находятся вектора прерываний и системные переменные BIOS, а от A000h и выше начинается область отображения ПЗУ, так что предельно доступный адрес равен A000h – 200h (размер сектора) == 9FE00h.

Не забывайте, что трогать регистр DL ни в коем случае нельзя, поскольку в нем передается номер загрузочного привода. Некоторые загрузчики содержат ошибку, всегда загружаясь с первого жесткого диска, и это в то время, как BIOS уже больше 10 лет как позволяют менять порядок загрузки, и потому загрузочным может быть любой привод.

По правде говоря, FASM – это единственный известный мне ассемблер, "переваривающий" команду дальнего вызова JMP 0000:7C00h напрямую. Все остальные ассемблеры заставляют извращаться приблизительно так: PUSH offset_of_target/PUSH segment_of_target/RETF. Здесь мы заталкиваем в стек сегмент и смещение целевого адреса и выполняем дальний RETF, переносящий нас на нужное место. Еще можно воспользоваться самомодифицирующимся кодом, собрав команду JMP FAR "вручную", или просто расположить целевой адрес в одном сегменте с исходным адресом (например, 0000:7C00h → 0000:7E00h). Однако эти подходы муторны и утомительны.

В общем, скелет нашего загрузчика будет выглядеть так, как показано в листинге 5.8.

Листинг 5.8. Скелет простейшего загрузчика, написанный на FASM

use16

ORG 7C00h

CLD            ; Копируем слева направо

               ; (в сторону увеличения адресов)

MOV SI,7C00h   ; Откуда копировать

MOV DI,7E00h   ; Куда копировать

MOV CX,200h    ; Длина сектора

REP MOVSB      ; Копируем

; // Выбираем раздел, который мы хотим загрузить,

; // считываем его в память по адресу 0000:7C00h

; // (см. листинги 5.7 и 5.6)

JMP 0000:7C00h ; Передаём управление на загрузочный сектор

Записываем загрузчик в главную загрузочную запись

Под старушкой MS-DOS записать свой загрузчик в MBR было просто. Для этого достаточно дернуть прерывание INT 13h, функция 03h (запись сектора). Но под Windows NT этот прием уже не работает, и приходится прибегать к услугам функции CreateFile. Если вместо имени открываемого файла указать название устройства, например, \.PHYSICALDRIVE0 (первый физический диск), мы сможем свободно читать и записывать его сектора вызовами ReadFile и WriteFile соответственно. При этом флаг dwCreationDisposition должен быть установлен на значение OPEN_EXISTING, а флаг dwShareMode – на значение FILE_SHARE_WRITE. Еще потребуются права системного администратора, иначе ничего не получится.

Законченный пример вызова CreateFile выглядит, как показано в листинге 5.9.

Листинг 5.9. Открытие непосредственного доступа к жесткому диску под Windows NT

XOR EAX,EAX

PUSH EAX                                   ; hTemplateFile

PUSH dword FILE_ATTRIBUTE_NORMAL           ; dwFlagsAndAttributes

PUSH dword OPEN_EXISTING                   ; dwCreationDisposition

PUSH EAX                                   ; lpSecurityAttributes

PUSH dword FILE_SHARE_WRITE                ; dwShareMode

PUSH dword (GENERIC_WRITE OR GENERIC_READ) ; dwDesiredAccess

PUSH DEVICE_NAME                           ; Имя устройства

CALL CreateFile                            ; Открываем устройство

INC EAX

TEST EAX,EAX

JZ error

DEC EAX

...

DEVICE_NAME db "\.PHYSICALDRIVE0",0

BUF RB 512 ; Буфер

Открыв физический диск и убедившись в успешности этой операции, мы должны прочитать оригинальный MBR-сектор в буфер, перезаписать первые 1BBh байт, ни в коем случае не трогая таблицу разделов и сигнатуру 55h AAh (мы ведь не хотим, чтобы диск перестал загружаться, верно?). Теперь остается записать обновленный код MBR на место и закрыть дескриптор устройства. После перезагрузки все изменения вступят в силу.

Примечание

Правда, вполне возможно, что внесенные вами изменения и не подумают вступать в силу. Загрузчик жестоко мстит за малейшие ошибки проектирования. Поэтому, чтобы не потерять содержимое своих разделов, для начала лучше попрактиковаться на VMWare или любом другом эмуляторе PC.

Под Windows 9x, разумеется, трюк с CreateFile не работает. Но там можно воспользоваться симуляцией прерываний из DMPI или обратиться к драйверу ASPI. Оба способа были подробно описаны в моей книге "Техника защиты компакт-дисков от копирования". Однако, хотя в ней речь идет о CD, а не о HDD, жесткие диски программируются аналогично.

Прежде чем писать собственный загрузчик, рекомендуется изучить существующие нестандартные загрузчики. Все перечисленные ниже загрузчики распространяются по лицензии GPL или BSD, то есть без ограничений.

□ Ge2000.asm – тщательно прокомментированный Stealth-вирус, подменяющий системный загрузчик своим собственным. Хоть это и вирус, но он не опасен и может быть использован в учебных целях.

□ Mbr.asm – предельно простой, но полнофункциональный загрузчик с поддержкой разделов свыше 8 Гбайт.

□ Bootasm – отличный менеджер мультизагрузки с подробными комментариями, переходит в защищенный режим, может грузиться с дискеты, компакт-диска, zip-дискеты, винчестера и т.д. Поддерживает разделы свыше 8 Гбайт, показывает индикатор загрузки и делает множество других полезных вещей, которые не помешает изучить.

Отладка кода загрузчика

Отлаживать код загрузчика невероятно трудно. Загрузчик получает управление задолго до запуска операционной системы, когда никакие отладчики еще не работают. Несколько лет назад это представляло огромную проблему, и при разработке "навороченных" загрузчиков приходилось либо встраивать в них интегрированный мини-отладчик, либо выискивать ошибки вручную, изучая листинги с карандашом в руке. С появлением эмуляторов все изменилось. Достаточно запустить такой эмулятор, как BOCHS (рис. 5.5), и вы сможете отлаживать загрузчик как и любую другую программу!

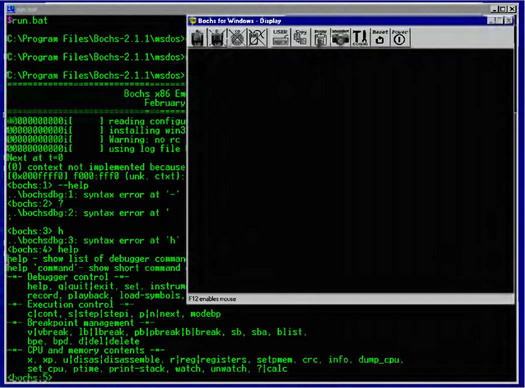

Рис. 5.5. Внешний вид эмулятора BOCHS в процессе отладки загрузочного сектора

Программирование загрузчиков – одна из тех немногих областей, в которых применение ассемблера действительно обоснованно. Языки высокого уровня для этого слишком абстрагированы от оборудования. Кроме того, они недостаточно гибки. Вот почему хакеры так любят возиться с загрузчиками, добавляя сюда множество новых возможностей, включая автоматическую загрузку с CD-ROM или дисков SCSI, противодействие вирусам, парольную защиту с шифрованием данных и т.д. Здесь действительно есть, где развернуться, и есть на чем показать все свои возможности. В качестве дополнительного чтения я рекомендовал бы вам несколько весьма интересных источников. Вот они:

□ MBR and OS Boot Records – масса интересного материала по MBR (на английском языке): http://thestarman.narod.ru/asm/mbr/MBR_in_detail.htm;

□ BOCHS – отличный эмулятор со встроенным отладчиком, значительно облегчающий процесс "пуско-наладки" загрузочных секторов. Бесплатен, распространяется с исходными текстами: http://bochs.sourceforge.net;

□ http://www.koders.com (рис. 5.6) – отличный поисковик, нацеленный на поиск исходных кодов, по ключевому слову MBR выдает огромное количество загрузчиков на любой вкус;

Рис. 5.6. Поиск исходных текстов загрузчиков MBR на сайте Koders

□ Ralf Brown Interrupt List (рис. 5.7) – знаменитый "Список прерываний" (Interrupt List) Ральфа Брауна (Ralf Brown), описывающий все прерывания, включая недокументированные (на английском языке): http://www.pobox.com/~ralf;

Рис. 5.7. Просмотр легендарного "Списка прерываний" Ральфа Брауна

□ OpenBIOS – проект "Открытого BIOS", распространяемого в исходных текстах. Помогает понять некоторые неочевидные моменты обработки системного загрузчика: http://www.openbios.info/docs/index.html.

Динамические диски, впервые появившиеся в Windows 2000, представляют собой все тот же программный RAID, призванный преодолеть ограничения стандартных механизмов разбиения диска на разделы. Он учитывает ошибки своего прямого предшественника – программных реализаций RAID в Windows NT, хранящих конфигурационную информацию в системном реестре. Этот недостаток препятствовал переносу RAID с компьютера на компьютер, и делало эти массивы чрезвычайно чувствительными к повреждениями реестра.

Типы динамических дисков, поддерживаемые Windows 2000

Начиная с Windows 2000, операционные системы этого семейства поддерживают следующие типы динамических дисков:

□ Простые (simple) – практически ничем не отличаются от обычных разделов, за исключением того, при переразбиении диска отпадает необходимость в перезагрузке. Данный тип является базовым для всех остальных динамических дисков.

 • Избыточность данных – отсутствует

 • Эффективность – низкая

□ Составные (spanned) – состоят из одного или нескольких простых дисков, находящихся в различных разделах или даже на физически различных устройствах, но представленные как один логический диск. Запись данных на простые диски осуществляется последовательно (то есть составной диск представляет собой классический линейный RAID).

 • Избыточность данных – отсутствует

 • Эффективность – низкая

□ Чередующиеся (striped) – чередующиеся динамические диски аналогичны составным, но данные записываются параллельно на все простые диски. При условии, что простые диски расположены на различных каналах контроллера IDE, это значительно увеличивает скорость обмена данными. Иными словами, чередующиеся динамические диски представляют собой классическую реализацию RAID уровня 0.

 • Избыточность данных – отсутствует

 • Эффективность – средняя

□ Зеркальные (mirrored) – зеркальные динамические тома представляют собой два простых диска, расположенных на разных устройствах. Данные дублируются на оба носителя (RAID уровня 1).

 • Избыточность данных – средняя

 • Эффективность – средняя

□ Чередующиеся с контролем четности (striped with parity) – соответствуют RAID уровня 5. Такие тома состоят из трех или большего количества дисков. Фактически такие тома представляют собой чередующиеся тома, на которых реализован контроль ошибок. Запись данных ведется на два диска, в два блока, а на третий диск и в третий блок записывается код коррекции ошибок (error correction code, ECC), с помощью которого содержимое отказавшего блока можно восстановить по информации любого из блоков.

 • Избыточность данных – высокая

 • Эффективность – высокая

□ Зеркальные с чередованием (mirrored striped) – эти тома соответствуют RAID 1+0.

 • Избыточность данных – средняя

 • Эффективность – высокая

По умолчанию Windows создает базовые диски (basic volumes). Однако любой базовый диск в любой момент времени может быть обновлен до динамического, и это не потребует даже перезагрузки системы.

Примечание

Терминологические соответствия для обычных (basic) и динамических (dynamic) дисков приведены в табл. 5.5.

Таблица 5.5. Терминологические соответствия динамических и обычных дисков

Динамические диски не пользуются таблицей разделов, а потому и не имеют проблем, связанных с ограничением разрядности адресации CHS, и позволяют создавать тома практически неограниченного размера. Однако динамические диски, созданные путем обновления основных разделов, все-таки остаются в таблице разделов, при этом для них значение поля Boot ID меняется на 42h. Если эта информация будет удалена, система откажется подключать такой динамический диск. Между прочим, операционная система Windows может быть установлена только на такой динамический диск, который был получен путем обновления базового, так как BIOS может загружать систем) лишь с тех разделов, которые перечислены в таблице разделов. При этом динамические диски, созданные "на лету", в таблицу разделов как раз и не попадают.

Схема разбиения динамических дисков содержится в базе данных менеджера логических дисков (Logical Disk Manager Database, LDM). Это – протоколируемая (journalled) база данных, поддерживающая транзакции и устойчивая к сбоям. Если в процессе манипуляции с томами вдруг происходит сбой питания, то при последующем включении компьютера будет выполнен откат (rollback) в предыдущее состояние. При переносе винчестера, содержащего один или несколько динамических дисков, на другой компьютер они автоматически распознаются и монтируются, как обыкновенные диски.

База данных LDM хранится в последнем мегабайте жесткого диска, а для дисков, полученных путем обновления базового раздела до динамического, – в последнем мегабайте этого раздела. Как уже говорилось, идентификатор загрузки Boot ID соответствующей записи таблицы разделов принимает значение 42h. Так происходит потому, что при стандартном разбиении винчестера в его конце просто не остается свободного места, и операционной системе приходится сохранять эту информацию непосредственно на самом обновляемом диске (естественно, для этого на нем необходимо иметь по меньшей мере 1 Мбайт свободного пространства).

Сразу же за таблицей разделов по адресу 0/0/2 расположен приватный заголовок PRIVHEAD, содержащий в себе ссылки на основные структуры LDM (рис. 5.8). Если PRIVHEAD погибнет, Windows не сможет обнаружить и смонтировать динамические диски. К сожалению, гибнет он удручающе часто. Подавляющее большинство загрузочных вирусов и дисковых менеджеров считают сектор 0/0/2 свободным и используют его для хранения своего тела, необратимо затирая прежнее содержимое. Осознавая значимость заголовка PRIVHEAD, разработчики из Microsoft сохранили его в двух копиях, одна из которых хранится в конце LDM, а другая – в последнем секторе физического диска. Благодаря такой избыточности PRIVHEAD практически никогда не приходится восстанавливать вручную. Однако если такая необходимость все же возникнет, обратитесь к проекту LINUX-NTFS за подобным описанием его структуры (http://www.linux-ntfs.org/), здесь же оно по соображениям экономии места не приводится.

Рис. 5.8. База данных LDM и ее дислокация

Внутреннее устройство базы данных LDM не документировано. При этом даже поверхностный взгляд на ее структуру сразу же дает понятие о ее мощи и сложности (рис. 5.9). На самом верху иерархии расположено оглавление базы – структура TOCBLOCK (Table Of Content Block), состоящая из двух секций, config и log (причем, вероятно, в будущем их список будет расширен). Секция config содержит информацию о текущем разбиении диска на динамические тома, a log хранит журнал изменений схемы разбиения. Это – очень мощное средство в борьбе с энтропией! Если удалить один или несколько динамических разделов, информация о старом разбиении сохранится в журнале, что позволит с легкостью восстановить утерянные тома! Будучи очень важной структурой, оглавление диска защищено от случайного разрушения тремя резервными копиями, одна из которых вплотную примыкает к оригинальной версии TOCBLOCK, расположенной в начале базы LDM, а две других находятся в конце диска, между копиями PRIVHEAD.

Рис. 5.9. Внутренняя структура LDM

Внутренне секция config состоит из заголовка (VMDB) и одного или нескольких 128-байтных структур, называемых VBLKs, каждая из которых описывает соответствующий ей том, контейнер, раздел, диск или группу дисков. Заголовок VMDB не имеет копии и нигде не дублируется. Однако все его изменения протоколируются в журнале (KLOG) и потому могут быть восстановлены.

Примечание

Строение VMDB и VBLKs подробно описано в разделе "LDM Documentation" на сайте проекта LINUX-NTFS. Поэтому здесь оно не приводится в целях экономии места. Оно действительно очень громоздко, к тому же, крайне маловероятно, что кому-то потребуется восстанавливать секцию config вручную.

Для просмотра базы данных LDM и архивирования ее содержимого можно воспользоваться утилитой LDM-dump Марка Руссиновича, бесплатную копию которой можно скачать с его сайта (http://www.sysinternals.com/files/ldmdump.zip). Как вариант можно зарезервировать последний мегабайт физического диска, а также последние мегабайты всех разделов, для которых значение поля Boot ID равно 42h. Сделать это можно с помощью любого дискового редактора (например, Sector Inspector). Эту информацию рекомендуется хранить на надежном носителе (Zip-дискете, CD-R/RW). Помимо этого, не забудьте также создать и резервную копию структуры TOCBLOCK.

При восстановлении удаленных динамических дисков необходимо учитывать следующие факторы:

1. Во-первых, журнал изменений на интерфейсном уровне недоступен, и выполнить откат штатными средствами операционной системы невозможно.

2. Во-вторых, загрузочные сектора удаляемых дисков автоматически очищаются, и восстанавливать их приходится вручную. Более подробно эта тема будет раскрыта в следующем разделе.

Если размер и тип удаленного динамического диска вам известны (на дисках NTFS его можно извлечь из копии загрузочного сектора), просто зайдите в Менеджер Управления Дисками (Disk Manager) и воссоздайте его заново, от предложения отформатировать раздел любезно откажитесь и восстановите очищенный загрузочный сектор по методике, описанной в следующем разделе.

Как видно, Microsoft тщательно позаботилась о своих пользователях и тщательно проработала структуру динамических дисков, что для нее, вообще говоря, нехарактерно.
