С принятием на вооружение Советской Армии 100-мм гладкоствольной противотанковой пушки МТ-12 «Рапира», 100-мм пушки БС-З и 122-мм гаубицы Д-30 стал необходим бронированный тягач с низким силуэтом, с высокими характеристиками подвижности, способный не только буксировать артиллерийскую систему, но и перевозить под прикрытием брони её расчёт и боекомплект. Однако, созданная на ХТЗ машина оказалась настолько удачной, что за её исходным предназначением вскоре увиделись и многие другие возможности. Тягач превратился в универсальную базу, на которой было построено целое семейство боевых и вспомогательных бронированных машин. На базе МТ-ЛБ были созданы машины управления для различных родов войск, самоходно-артиллерийские установки и установки самоходных зенитных и противотанковых ракетных комплексов, и даже авиатранспортабельные дорожно-землеройные машины.
Компоновка машины несколько необычна для отечественного танкостроения. Трансмиссия в МТ-ЛБ расположена спереди, а двигатель размещён в средней части корпуса машины с некоторым смещением к левому борту относительно продольной оси. Между трансмиссионным отделением и двигателем находится отделение управления. За счёт смещения двигателя в сторону левого борта имеется проход из отделения управления в десантное (грузовое).
В отделении управления с левой стороны размещается механик-водитель, а справа от него – командир машины. Чтобы было удобно вести наблюдение из транспортёра, отделение оборудовано двумя стеклоблоками (как на БТР-60), которые в боевой обстановке закрываются броневыми крышками. При этом наблюдение за дорогой механиком-водителем ведётся через три призменных смотровых прибора ТНПО-170А, центральный из которых может быть заменен прибором ночного видения ТВН-2Б. Своё место механик-водитель обычно занимает через люк, расположенный над его сиденьем в крыше машины. Справа в носовой части над местом командира установлена бронированная коническая башенка ТКБ-01 кругового вращения. В нее смонтирован 7,62-мм пулемёт ПКТ. Наведение оружия на цель командир осуществляет вручную. Люк для командира оборудован левее башенки в крыше машины, практически на её продольной оси.
Рис. 107. МТ-ЛБ
Десантное (грузовое) отделение, расположенное в кормовой части машины, первоначально предназначалось для размещения в нём артиллерийского расчёта буксируемого орудия и боекомплекта к нему. В дальнейшем, когда МТ-ЛБ стал использоваться в качестве бронетранспортёра для мотострелков, десантное отделение было дооборудовано для посадки 11 полностью экипированных пехотинцев. Десант располагается вдоль бортов машины на сиденьях, установленных поверх топливных баков. Для посадки, спешивания и погрузки имущества используются двустворчатая дверь в кормовом бронелисте и два люка в крыше десантного отделения. Десантники могут вести огонь из индивидуального оружия, для чего в бортах корпуса машины сделаны четыре закрываемые броневыми крышками амбразуры. Машина оборудована отопителем и фильтровентиляционной установкой (ФВУ).
Корпус МТ-ЛБ сварен из катаных броневых листов и обеспечивает защиту экипажа и десанта от пуль ручного огнестрельного оружия, осколков артиллерийских снарядов и мин малого калибра. Корпус выполнен герметичным, что позволяет машине преодолевать водные преграды вплавь при номинальной грузоподъёмности до 2 т. Движение на воде осуществляется за счёт перемотки гусениц. Перед преодолением водной преграды в передней части корпуса машины поднимается волноотражающий щиток, а сзади с обеих сторон опускаются и фиксируются гидродинамические щитки. На крыше машины устанавливается небольшая воздухопитающая труба. На случай попадания внутрь корпуса воды для её откачки имеется водооткачивающая помпа производительностью до 450 л/мин. С ней машина плавает даже при потере 30 % плавучести.
Подвеска МТ-ЛБ независимая торсионная с гидравлическими телескопическими амортизаторами на первых и последних узлах. Она обеспечивает машине хорошую плавность хода по пересечённой местности. Гусеничная лента имеет ширину трака 350 мм, что создает относительно небольшое удельное давление на грунт и обеспечивает МТ-ЛБ высокую проходимость по грунтам со слабой несущей способностью. В заснеженных или заболоченных районах для повышения проходимости на машину могут устанавливаться специальные гусеничные ленты с шириной траков 565 мм. Тягач с такой гусеницей, получивший обозначение МТ-ЛБВ, имеет удельное давление на грунт всего 0,28 кг/см², т. е. меньше, чем у человека! По сухому грунту машина с грузом преодолевает подъём крутизной до 35°, а с прицепом – до 25°.
Часть машин оснащалась оборудованием для самоокапывания, которое было установлено в кормовой части.
Оригинальная трансмиссия с двойным подводом мощности обеспечивает МТ-ЛБ разворот вокруг своей оси с радиусом, равным половине ширины машины, что особенно важно при движении на узких горных дорогах или в лесистой местности. При таких показателях транспортёр оказывался зачастую единственным средством передвижения в труднодоступных районах Дальнего Востока, Сибири и Крайнего Севера. В этих районах МТ-ЛБ использовался как бронетранспортёр, и им оснащались мотострелковые подразделения некоторых соединений.
Для ПВО общевойсковых частей на базе МТ-ЛБ была создана боевая машина самоходного ЗРК 9К35 «Стрела-10». В зенитном дивизионе мсбр может использоваться в качестве подвижного средства стрелков-зенитчиков зенитного отделения зенитной ракетной батареи ПЗРК.

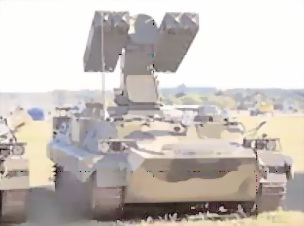

Рис. 108. ЗРК «Стрела-10»
Поскольку с распадом СССР абсолютно все заводы, производящие машины семейства МТ-ЛБ, остались за пределами России (Украина, Болгария, Польша), закупок этой техники с 1990 г. не было. А в войсках остались тысячи машин со сроком эксплуатации более 10 лет. Ещё немного, и они могли бы стать просто грудой металла. Да и по своим боевым характеристикам МТ-ЛБ за 40 лет заметно подотстал. В сложившихся экономических обстоятельствах и при отсутствии в России базовых заводов по выпуску таких машин вопрос о проведении в промышленных масштабах их капитального ремонта и повышении военно-технического уровня стал весьма актуальным. Возникла необходимость основательно модернизировать МТ-ЛБ, чтобы привести его тактико-технические характеристики в соответствие с современными требованиями. И такие программы, позволившие поднять боевые свойства машины на новый качественный уровень, в России были разработаны.
Таблица 18
Основные технические характеристики
| без груза и экипажа | 9700 | |
| полная | 12200 | |
| 2 | Грузоподъёмность, кг: | |
| номинальная, при буксировке прицепов | 2000 | |
| максимальная, при перевозке грузов без прицепа | 2500 | |
| 3 | Масса буксируемого прицепа, кг | 6500 |
| 4 | Количество посадочных мест в кабине/кузове | 2/11 |
| 5 | Скорость, км/ч: | |
| по шоссе | 61,5 | |
| на плаву | 6 | |
| 6 | Двигатель | ЯМЗ-238 дизель |
| 7 | Мощность двигателя, л.с. | 240 |
| 8 | Средний расход топлива на 100 км пути, л | 100–135 |
| 9 | Год принятия на вооружение | 1964 |
В нашей стране решением этой задачи занимались конструкторы СКБ ОАО «Муромтепловоз», где для этого имелись все необходимые условия. Предприятие располагало полным комплектом конструкторской документации на машины семейства МТ-ЛБ. И самое главное – квалифицированные специалисты СКБ уже имели опыт по созданию образцов военной техники, в том числе и гусеничных машин. Когда налаживался процесс капитального ремонта МТ-ЛБ, сложились устойчивые творческие связи между коллективом конструкторов и научными организациями МО РФ, промышленности. Осваивая капитальный ремонт транспортёров и выпуск запчастей к ним, на предприятии сумели провести значительный объём работ, разработали и изготовили испытательные стенды, обзавелись современным технологическим оборудованием.
Кроме этого, быстроходный гусеничный транспортёр – тягач МТ-ЛБ – может использоваться для ликвидации последствий аварий и чрезвычайных ситуаций в труднодоступных районах, в качестве шасси под монтаж различного технологического оборудования, для обслуживания транспортных и технологических магистралей, транспортировки людей и грузов в закрытом отапливаемом кузове, буксировки прицепов и т. д.
Автомобиль ГАЗ-66
Разработка грузового автомобиля повышенной проходимости ГАЗ-66 началась на Горьковском автомобильном заводе в начале 60-х гг. При проектировании использовался опыт создания лёгкого грузовика с кабиной над двигателем ГАЗ-62 для увеличения площади грузовой платформы при минимальной длине. ГАЗ-66 стал первым серийным отечественным грузовиком с V-образным 8-цилиндровым двигателем. Запасное колесо было размещено вертикально за кабиной, что позволило понизить уровень пола грузовой платформы. Среди особенностей конструкции такие: гипоидная главная передача, цельнометаллическая грузовая платформа, гидровакуумный усилитель в приводе тормозов, гидроусилитель руля, омыватель лобового стекла.

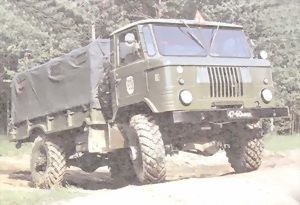

Рис. 109. ГАЗ-66
Первая опытно-промышленная партия была изготовлена в ноябре 1963 г., а серийное производство началось 1 июля 1964 г. В 1967 г. ГАЗ-66 был удостоен Золотой медали Лейпцигской ярмарки. В 1969 г. он первым из отечественных автомобилей был удостоен Государственного знака качества.
Конструкция ГАЗ-66 рамная. Для увеличения проходимости применены полный привод, короткие передний и задний свесы, система регулирования давления в шинах. Кузов – металлическая платформа с высокими решетчатыми бортами и открывающимся задним бортом – оснащён откидными скамейками вдоль бортов. Предусмотрена установка тента на 5 дугах. Кабина двухместная цельнометаллическая, имеет отопитель и омыватель лобового стекла. В кабине предусмотрена установка подвесного спального места. Для доступа к двигателю кабина откидывается вперёд.
В качестве силовой установки применен карбюраторный четырёхтактный 8-цилиндровый V-образный верхнеклапанный двигатель жидкостного охлаждения ЗМЗ-66 (модификация ЗМЗ-53, отличается местом расположения генератора). Двигатель оснащён предпусковым подогревателем ПЖБ-12. Сцепление однодисковое сухое с гидравлическим приводом. Коробка передач четырёхступенчатая с синхронизаторами на III и IV передачах. Раздаточная коробка двухступенчатая. Главная передача одинарная гипоидная. Передний мост оснащён шариковыми шарнирами равных угловых скоростей. Передний мост отключаемый. Подвеска всех колёс зависимая рессорная с гидравлическими телескопическими амортизаторами двустороннего действия. Рулевой механизм снабжён гидроусилителем. Рабочий тормоз барабанный на все колёса с гидравлическим приводом и гидровакуумным усилителем. На некоторых модификациях впереди устанавливалась лебёдка для самовытаскивания с приводом от двигателя через коробку отбора мощности.
Автомобиль ГАЗ-66 предназначен для перевозок грузов и людей по всем видам дорог и по бездорожью. На его базе выпускались сотни различных моделей специализированных автомобилей. В 1984 г. семейство ГАЗ-66 было модернизировано: установлены более мощный двигатель, изменена тормозная система, установлен знак автопоезда на крыше кабины. Новые модификации начали сходить с конвейера в январе 1985 г. В 1993 г. появилась дизельная модификация. Официально ГАЗ-66 снят с производства 1 июля 1999 г., но и после этого продолжалась сборка из задела деталей по индивидуальным заказам.
Таблица 19
Основные технические характеристики
| 2 | Колея, мм | 1800/1750 |
| 3 | Дорожный просвет, мм | 315 |
| 4 | Радиус поворота, м | 9,5 |
| 5 | Масса в снаряжённом состоянии/полная, кг | 3470/5800 |
| 6 | Грузоподъёмность, кг | 2000 |
| 7 | Допустимая масса буксируемого прицепа, кг | 2000 |
| 8 | Двигатель: | |
| тип | ЗМЗ-66 | |
| число цилиндров | 8 | |
| рабочий объём, см³ | 4254 | |
| мощность, л.с. | 115 | |
| 9 | Число передач | 4×2 |
| 10 | Колёсная формула | 4×4 |
| 11 | Размер шин | 12,00–18" |
| 12 | Запас топлива, л | 2×105 |
| 13 | Скорость максимальная, км/ч | 90 |
| 14 | Запас хода, км | 875 |
| 15 | Глубина преодолеваемого брода, м | 1,0 |
| 16 | Максимальный преодолеваемый подъём | 30° |
| 17 | Контрольный расход топлива при скорости 30–40 км/ч, л/100 км | 24 |
Автомобиль ЗИЛ-131
Одновременно с созданием на базе ЗИС-151 модернизированного полноприводного армейского грузовика ЗИС-157 конструкторы Московского автозавода им. Сталина (с 1956 г. – им. Лихачёва) под руководством главного конструктора А.М. Кригера решили разработать принципиально новый автомобиль.
Основные идеи (проходные мосты, блокируемые межосевые и межтележечные дифференциалы, шины большого диаметра с регулируемым давлением воздуха, верхнеклапанный двигатель) были опробованы на экспериментальном автомобиле ЗИС-128. С учётом выявленных во время его испытаний недостатков в 1956 г. был построен опытный образец ЗИС-131, унифицированный с перспективным семейством ЗИС-130. Так как ЗИС-131 был изготовлен раньше ЗИС-130, на нём ещё стоял рядный 6-цилиндровый двигатель.
В 1959 г. состоялись заводские, а затем приёмочные испытания опытных образцов ЗИЛ-131. На 1961–62 гг. было запланировано внедрение в производство без остановки конвейера ЗИЛ-130 и ЗИЛ-131. Но из-за различных трудностей производственного характера работы затянулись. ЗИЛ-130 начал выпускаться с 1 октября 1964 г., а более сложный по конструкции ЗИЛ-131 попал на конвейер только в 1967 г. Но задержка пошла на пользу: за это время конструкторы успели сделать автомобиль более совершенным и разработать его модификации. По сравнению с ЗИС-157 у него была больше грузоподъёмность, выше скорость, ниже расход топлива на тонну перевозимого груза, на метр меньше радиус поворота, более комфортабельная кабина и более мягкая подвеска (за счёт применения удлинённых рессор). В феврале 1974 г. семейству ЗИЛ-131 присвоен Государственный знак качества. В октябре 1987 г. началось производство ЗИЛ-131 и на Уральском автомоторном заводе (г. Новоуральск Свердловской области).

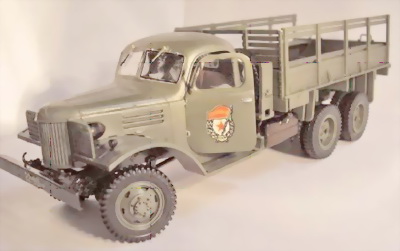

Рис. 110 ЗИС-131
ЗИЛ-131 имеет капотную компоновку. Кабина цельнометаллическая трёхместная с панораменым стеклом (от ЗИЛ-130). Кузов деревянный с задним откидным бортом, оборудован откидными скамейками, дугами и тентом. Для увеличения проходимости применены полный привод, короткие передний и задний свесы, односкатная ошиновка, система регулирования давления в шинах (от 0,5 до 4,2 кгс/см²), равная колея всех мостов и расположение их картеров в одну линию (средний мост проходного типа). Герметизация агрегатов, отключаемые система вентиляции картера двигателя и вентилятор системы охлаждения позволяют преодолевать брод до 1,4 м (кратковременно до 1,5 м).

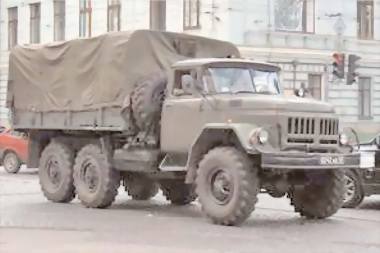

Рис. 111. ЗИЛ-131
Таблица 20
Основные технические характеристики
| длина/ширина | 7040/2500 | |
| высота по кабине/высота с тентом | 2480/2975 | |
| 2 | Колея, мм | 1820 |
| 3 | Дорожный просвет, мм | 330/355 |
| 4 | Радиус поворота, м | 10,2 |
| 5 | Масса в снаряжённом состоянии с лебёдкой/полная, кг | 6700/10425 |
| 6 | Грузоподъёмность по шоссе/грунту, кг | 5000/3500 |
| 7 | Число передач | 5×2 |
| 8 | Колёсная формула | 6×6 |
| 9 | Допустимая масса буксируемого прицепа по шоссе/грунту, кг | 6500/4000 |
| 10 | Мощность двигателя, л.с. | 150 |
| 11 | Запас топлива, л | 2×170 |
| 12 | Скорость максимальная, км/ч | 90 |
| 13 | Запас хода, км | 850 |
| 14 | Глубина преодолеваемого брода, м | 1,4 |
| 15 | Тормозной путь со скорости 30 км/ч, м | 12 |
| 16 | Контрольный расход топлива при скорости 40 км/ч, л/100 км | 40 |
Силовая установка состоит из 8-цилиндрового V-образного карбюраторного верхнеклапанного двигателя ЗИЛ-131. Для движения по пыльным дорогам установлен пеномасляный фильтр с трёхступенчатой очисткой воздуха. Топливный насос повышенной производительности обеспечивает бесперебойную работу в условиях высоких температур. Сцепление однодисковое сухое. Коробка передач пятиступенчатая с синхронизаторами на II, III, IV и V передачах. Раздаточная коробка двухступенчатая, выполнена по двухвальной схеме. Главная передача двухступенчатая (конические и цилиндрические шестерни). Рулевое управление снабжено гидроусилителем. Подвеска на продольных полуэллиптических рессорах. Передний мост отключаемый, оснащён шариковыми шарнирами равных угловых скоростей. Рабочий тормоз барабанный на все колёса с раздельным пневматическим приводом. Часть машин оборудовалась лебёдкой для самовытаскивания.
ЗИЛ-131 долгое время был одним из самых распространённых грузовиков Советской Армии. Применялся он и в гражданских организациях. Его отличала лёгкость управления, хорошая манёвренность, устойчивость движения. В процессе производства конструкция постоянно дорабатывалась. На шасси ЗИЛ-131 было разработано и освоено множество специализированных автомобилей. Годовой выпуск в 1989 г. достиг 48 тыс. автомобилей (из них 8 тыс. – на УАМЗе).
Выпуск ЗИЛ-131Н на Московском автозаводе прекратился в 1990 г. Всего было выпущено 998429 автомобилей всех модификаций. Производство на Уральском автомоторном заводе продолжалось до 2002 г. На конвейере его сменил ЗИЛ-433420.
Рис. 112. ЗИЛ-433420
Автомобиль КамАЗ-4310
В 1969 г. в Набережных Челнах началось строительство комплекса заводов по производству большегрузных автомобилей и дизельных двигателей. Одновременно рядом заводов Министерства автомобильной промышленности СССР началась разработка семейства перспективных автомобилей для него. Семейство включало в себя и полноприводные автомобили, предназначенные главным образом для армии. Проектирование велось в УКЭР ЗИЛа под руководством главного конструктора В.А. Вязмина. Общее руководство осуществлял А.М. Кригер. Для удешевления производства и эксплуатации конструкция создавалась унифицированной по многим узлам и агрегатам с другими грузовиками КамАЗа.

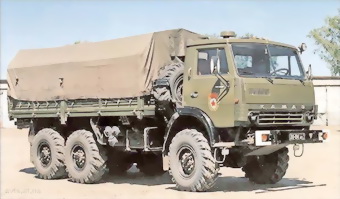

Рис. 113. КамАЗ-4310
С пуском КамАЗа в 1976 г. в серию в первую очередь пошли народнохозяйственные модели. После их освоения настала очередь семейства КамАЗ-4310. Первая промышленная партия была изготовлена в феврале 1981 г. как подарок XXVI съезду КПСС (5 автомобилей прибыли в Москву к открытию съезда). Серийное производство началось в 1983 г.
КамАЗ-4310 предназначен для перевозок грузов, людей и буксировки прицепов по всем видам дорог и бездорожью. На военных аэродромах может использоваться для буксировки различных летательных аппаратов.
КамАЗ-4310 выполнен по компоновочной схеме с кабиной над двигателем. Для увеличения проходимости применены неотключаемый полный привод, короткие передний и задний свесы, односкатная ошиновка, система регулирования давления в шинах (от 0,7 до 3,0 кгс/см²). Кабина трёхместная, цельнометаллическая, оборудована автономным отопителем. Может устанавливаться как обычная кабина, так и удлинённая со спальным местом. Сиденье водителя подрессоренное, регулируется по массе водителя, длине, наклону спинки. Для доступа к двигателю кабина откидывается вперёд гидравлическим подъёмником. Кузов цельнометаллический с задним открывающимся бортом, откидными скамейками, дугами и тентом.
Таблица 21
Основные технические характеристики
| 2 | База, мм | 3340/1320 |
| 3 | Колея, мм | 2010 |
| 4 | Дорожный просвет, мм | 365 |
| 5 | Радиус поворота, м | 11,3 |
| 6 | Масса в снаряженном состоянии с лебёдкой/полная, кг | 8715/15200 |
| 7 | Грузоподъёмность, кг | 5000 |
| 8 | Допустимая масса буксируемого прицепа, кг | 7000 |
| 9 | Двигатель | |
| тип | КамАЗ-740.10 | |
| число цилиндров | 8 | |
| рабочий объём, см³ | 10850 | |
| степень сжатия | 17 | |
| мощность, л.с. | 210 | |
| 10 | Число передач | 5×2 |
| 11 | Колёсная формула | 6×6 |
| 12 | Размер шин | 1220×400–533" |
| 13 | Запас топлива, л | 2×125 |
| 14 | Скорость максимальная, км/ч | 85 |
| 15 | Запас хода, км | 830 |
Силовая установка состоит из 8-цилиндрового V-образного четырёхтактного дизеля КамАЗ-740.10. Сцепление КамАЗ-14, двухдисковое сухое. Коробка передач КамАЗ-141, 5-ступенчатая с синхронизаторами на II, III, IV и V передачах. Раздаточная коробка двухступенчатая с межосевым блокируемым дифференциалом. Главная передача двойная: пара конических шестерён со спиральным зубом и пара цилиндрических косозубых шестерён. Передний мост оснащён шарнирами равных угловых скоростей дискового типа «Тракт». Средний мост проходной. Подвеска рессорная с гидравлическими телескопическими амортизаторами. Рабочий тормоз барабанный на все колёса с раздельным пневматическим приводом. Имеется вспомогательный тормоз – моторный замедлитель с пневматическим приводом. Рулевое управление снабжено гидроусилителем. В передней части имеется лебёдка для самовытаскивания с приводом от коробки отбора мощности. Трос лебёдки может выдаваться вперёд и назад.
Дальнейшим развитием КамАЗ-4310 стало семейство унифицированных автомобилей высокой проходимости «Мустанг» (КамАЗ-4350, КамАЗ-5350, КамАЗ-6550).
Автомобиль Урал-4320
С 1961 г. на Уральском автомобильном заводе велось производство полноприводного многоцелевого автомобиля Урал-375. В ходе производства конструкторы завода постоянно работали над совершенствованием конструкции. Постепенно автомобиль приобрёл высокую степень безотказности и долговечности. Единственным крупным недостатком был двигатель, работающий на высокооктановом бензине.
Попытки установить на автомобиле дизель начались ещё в 60-х гг. На заводе был разработан и успешно прошёл испытания дизельный двигатель Урал-640. Но запустить его в производство не удалось, т. к. у завода не оказалось достаточных средств для этого. В 1969 г. было принято решение о строительстве нового автозавода в Набережных Челнах и разработке семейства грузовых автомобилей для производства на нём. Новый завод (точнее комплекс заводов) должен был выпускать двигатели не только для себя, но и для других заводов, в том числе и для УралАЗа.

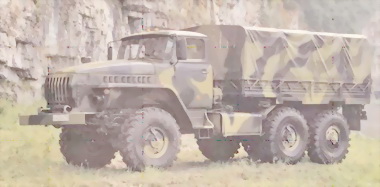

Рис. 114. Урал-4320
3 апреля 1969 г. вышел приказ Министерства автомобильной промышленности СССР, поручившего разработку двигателя и коробки передач Ярославскому моторному заводу.
Первые образцы нового дизеля были построены и испытаны на стенде в том же 1969 г. В конце года дизель ЯМЗ-7Э641 и коробка передач ЯМЗ-Э141 прибыли в Миасс и были установлена на автомобиле Урал-375Д. Испытания начались в январе 1970 г. и продолжались до июня. За это время пробег опытного автомобиля составил 19553 км. Испытания выявили целый ряд недостатков двигателя, и он был возвращён на доработку в Ярославль. В 1972 г. испытания возобновились. Доработанный двигатель получил обозначение ЯМЗ-740, а прототип автомобиля – Урал-Э4320.
Тем временем на УралАЗе был подготовлен и в апреле 1973 г. утверждён технический проект модернизации Урал-375Д. В марте того же года были построены 3 новых прототипа (из них 2 в варианте седельного тягача Урал-44201), и начались их заводские испытания. По результатам заводских испытаний были выработаны рекомендации для приёмочных испытаний.
17 апреля 1974 г. директор завода подписал приказ № 310, в котором определялся порядок работ по производству автомобилей Урал-4320 с дизелем ЯМЗ-740. Приказ определял очерёдность выпуска новых и модернизированных деталей. В первую очередь вводились изменения, внедрение которых было возможно и на карбюраторном Урал-375Д: усиленные редукторы и картеры мостов, модернизированная раздаточная коробка, вторая трубчатая поперечина рамы, новая поперечина крепления кабины, новые кронштейны подвески раздаточной кабины, колёса 254Г-508 с тороидальными полками, модернизированная кабина, новое оперение, более комфортные сиденья водителя и пассажиров.
Во втором квартале 1974 г. была изготовлена партия прототипов (2 бортовых и 2 тягача). Приёмочные испытания начались в апреле 1974 г. и завершились в феврале 1975 г. Конструкторская документация на подготовку производства была подготовлена в 1975 г. 9 сентября 1975 г., основываясь на успешном завершении испытаний, межведомственная комиссия рекомендовала Урал-4320 в серийное производство. Решение комиссии было утверждено приказом Министерства № 415 от 31 декабря 1975 г. В 1976 г. был пущен в строй КамАЗ. В следующем году с него начали поступать двигатели, и 7 декабря 1977 г. были собраны первые 5 серийных автомобилей. До конца года выпуск составил 25 автомобилей.
Автомобиль Урал-4320 предназначен для перевозок грузов, людей и буксировки прицепов по всем видам дорог и по бездорожью. Конструкция рамная. Для увеличения проходимости применены полный привод, короткие передний и задний свесы, односкатная ошиновка, система регулирования давления в шинах. Герметизация агрегатов позволяет преодолевать водные преграды глубиной до 1,5 м. Силовая установка состоит из 8-цилиндрового V-образного четырёхтактного дизеля КамАЗ-740.10. После пожара на заводе двигателей в 1993 г. на КамАЗы пришлось устанавливать ярославские двигатели ЯМЗ-236 и ЯМЗ-238. Сцепление КамАЗ-14, двухдисковое сухое. Коробка передач КамАЗ-141, 5-ступенчатая с синхронизаторами на II, III, IV и V передачах. Раздаточная коробка двухступенчатая с межосевым блокируемым дифференциалом. В передней части имеется лебёдка для самовытаскивания. Рулевое управление снабжено гидроусилителем. Кабина трёхместная, цельнометаллическая, снабжена отопителем. Для работы в условиях низких температур (до –50 °C) устанавливается второй отопитель и предпусковой подогреватель двигателя. Сиденье водителя регулируется по высоте.
Таблица 22
Основные технические характеристики
| длина/ширина | 7366/2500 | |
| высота по кабине/высота с тентом | 2680/2870 | |
| 2 | База, мм | 3525 + 1400 |
| 3 | Колея, мм | 2000 |
| 4 | Дорожный просвет, мм | 400 |
| 5 | Радиус поворота, м | 10,8 |
| 6 | Масса, кг: в снаряженном состоянии с лебёдкой/полная | 8440/13425 |
| 7 | Грузоподъёмность, кг | 5000 |
| 8 | Допустимая масса буксируемого прицепа, кг | 7000 |
| 9 | Двигатель: | |
| тип | КамАЗ-740 | |
| число цилиндров | 8 | |
| рабочий объём, см³ | 10850 | |
| степень сжатия | 17 | |
| мощность, л.с. | 210 | |
| 10 | Число передач | 5×2 |
| 11 | Колёсная формула | 6×6 |
| 12 | Размер шин | 14,00–20" |
| 13 | Запас топлива, л | 210 + 60 |
| 14 | Скорость максимальная, км/ч | 85 |
| 15 | Запас хода, км | 800 |
| 16 | Глубина преодалеваемого брода, м | 1,5 |
| 17 | Тормозной путь со скорости 40 км/ч, м | 15 |
| 18 | Контрольный расход топлива при скорости 40 км/ч, л/100 км | 27 |
Кузов цельнометаллический с задним открывающимся бортом, откидными скамейками, дугами и тентом. Первоначально устанавливался кузов по типу Урал-375Д (с надколёсными нишами). С 1986 г. устанавливается кузов с плоским полом. Подвеска рессорная с гидравлическими телескопическими амортизаторами. Рабочий тормоз барабанный на все колёса с раздельным пневмогидравлическим приводом.
Первоначально объём поставок двигателей с КамАЗа был невелик, и в 1978 г. собрали всего 100 автомобилей. Но затем выпуск неуклонно возрастал и к 1990 г. достиг 31500 шт./г. Росло и количество модификаций. Большинство выпущенных автомобилей поставлялось Министерству обороны, но их можно встретить и в гражданских организациях. Урал-4320 поставляется на экспорт. На шасси Урал-4320 и его модификаций разработано около 1000 специализированных автомобилей различного назначения.
1.6. Перспективы развития и модернизации ПЗРК
Одним из недостатков ПЗРК, значительно уменьшающих боевые возможности комплекса, является ограничение возможности обстрела воздушной цели в условиях, затрудняющих или исключающих её визуальное обнаружение и прицеливание (ночью, в сумерках, в тумане и др.). В последнее время при проведении боевых операций ночные налёты стали неотъемлемой частью тактических действий авиации, так что применение приборов ночного видения существенно расширило бы возможности комплекса. Возникла необходимость использования систем теплового обнаружения и наблюдения (тепловизоров).
Средства обеспечения стрельбы ночью (СОСН) 9С520 предназначены для управления боевой работой отделения стрелков-зенитчиков, вооружённых отечественными ПЗРК, в любое время суток и создания более комфортных условий стрелкам-зенитчикам при работе как в цикле поиска цели, подготовки и пуска ЗУР, так и в режиме боевого дежурства.
В состав СОСН 9С520 входят:
• приборы ночного видения (ПНВ) 1ПН72;
• переносной электронный планшет (ПЭП) 1Л110–1;
• индивидуальные средства целеуказания (ИСЦ) 9С520.01.
Целераспределение стрелкам-зенитчикам производит командир отделения на основе анализа воздушной обстановки, наблюдая её на экране индикатора ПЭП и выдавая адресное целеуказание посредством набора данных (№ стрелка-зенитчика, № цели) на клавишной панели ПЭП 1Л110–1.
Рис. 115. СОСН 9С520
Информация целеуказания (азимут, дальность до цели) посредством проводной линии передачи (связи) отображается у стрелка-зенитчика на индикаторе опорного устройства индивидуального средства целеуказания, который крепится на пусковой трубе и может находиться на удалении до 5 м от ПЭП 1Л110–1. Загорание на индикаторе светодиода справа указывает на необходимость разворота пусковой трубы в азимутальной плоскости вправо до момента загорания светодиода слева или до момента погасания светодиода. Погасание обоих светодиодов направления при отображении дальности на индикаторе свидетельствует, что пусковая труба ПЗРК направлена в азимутальной плоскости на цель с точностью ±1,4°.
В настоящее время развитие ПЗРК привело к тому, что их технические характеристики вплотную приблизились к зенитным ракетным комплексам малой дальности.
Одной из последних разработок «Коломенского опытного конструкторского бюро машиностроения» является ПЗРК 9К339 «Игла-С».
Новый комплекс отличается от предыдущих ПЗРК значительно увеличенной боевой частью как по массе взрывчатого вещества, так и по количеству осколков, а также наличием контактно-неконтактного взрывателя, алгоритм работы которого обеспечивает выбор оптимального с точки зрения эффективности момента подрыва БЧ как в контактном, так и в неконтактном режимах работы.
Кроме того, в комплексе реализованы абсолютно новые по сравнению с ПЗРК «Игла» принципы построения системы управления, что заметно улучшило точность наведения ракеты.
Таблица 23
Основные технические характеристики
| 1 | Зона отображения воздушной обстановки, км | 25,6×25,6 |
| 2 | Число одновременно отображаемых на ПЭП 1Л110-1 целей, проходящих относительно стрелка-зенитчика с параметром 4 км | 1-4 |
| 3 | Количество индивидуальных средств целеуказания | 3 |
| 4 | Вероятность обнаружения целей типа самолёт (вертолёт) днём до рубежа 6 км на встречном курсе | Не менее 0,9 |
| 5 | Вероятность обнаружения целей типа самолёт (вертолёт) ночью с помощью прибора ночного видения до рубежа 2 км | Не менее 0,6 |
| 6 | Время развертывания и свертывания СОСН совместно с ПЗРК, мин | Не более 5 |
| 7 | Время непрерывной работы СОСН от одного источника питания – аккумулятора 10НКГЦ-1,8–1, ч | 12 |
| 8 | Масса СОСН в упаковке, кг | 80 |
Все это позволило значительно повысить эффективность комплекса по сравнению с его аналогами («Игла», «Стингер») и достичь такого показателя, который соответствует более тяжёлым ПЗРК типа «Мистраль». Одновременно на 15 % возросла и дальность поражения цели, которая теперь составляет до 6 км.
И все же главное достоинство комплекса «Игла-C» в том, что впервые в таком калибре управляемой ракеты применен неконтактный датчик, обеспечивающий подрыв боевой части при её пролёте рядом с целью, что существенно повысило возможность поражения малоразмерных целей типа крылатых ракет и ДПЛА. Результаты превзошли все ожидания. Конечно, ракеты ПЗРК с контактным взрывателем также способны на прямое попадание в малоразмерные цели и их поражение, что неоднократно было отмечено при демонстрационных пусках по имитаторам воздушных целей и, как уже отмечалось, в боевых действиях. Но ракеты комплекса «Игла-С» поражают эти цели практически всегда, а их расход по сравнению с ПЗРК «Игла» существенно уменьшен.
