Состав комплекта

1) изделие тренировочно-практическое 9Ф726 02.000 в трубе 9Ф726 05.000;

2) изделие учебно-тренировочное в трубе 9Ф727 00.000;

3) механизм тренировочно-практический 9Ф634 02.000;

4) механизм учебный 9Ф728 00.000;

5) изделие 9Б238 Макет;

6) прибор контроля 9Ф663 01.000;

7) блок контроля 9Ф663 52.140;

8) комплект приборов 9Ф726 02.010 (30 штук в укупорке);

9) источник питания 9Ф663 02.000;

10) устройство зарядное 9Ф636 52.100;

11) имитатор объекта 9Ф663 03.000;

12) кабели и средства заземления;

13) ЗИП комплекта.

Общее устройство комплекта

Учебно-тренировочный комплект 9Ф663 включает в себя тренировочно-практическое изделие в трубе 9Ф726 01.000 с пристыкованным к трубе 9Ф727 03.000 изделием 9Б238 Макет и механизмом учебным 9Ф728 00.000, соединённым кабелем 9Ф663 52.010 с прибором контроля 9Ф663 01.000.

ПК заземлен посредством провода и штыря заземления и соединен кабелем 9Ф663 52.030 с источником питания 9Ф663 02.000.

Имитатор 9Ф663 03.010 присоединяется к гнездам Х6 прибора контроля посредством кабеля 9Ф663 03.010.

Устройство составных частей

1. Изделие тренировочно-практическое 9Ф726 02.000. представляет собой полую металлическую болванку, к которой пристыковывается прибор 9Ф726 02.010.

Изделие 9Ф726 02.000 с приборами позволяет производить 30 реальных опытов. Время смены прибора и установки изделия 9Ф726 02.000 в трубу 9Ф726 05.000 составляет не более 10 мин.

Труба тренировочно-практическая 9Ф726 05.000 представляет собой упрощенный вариант штатной трубы и отличается от последней отсутствием вилки разъёма, электрических цепей аппаратуры штатного изделия.

На трубе 9Ф726 05.000 сохранены электрические цепи, которые обеспечивают подачу напряжения на прибор 9Ф726 02.010 и лампу световой информации.

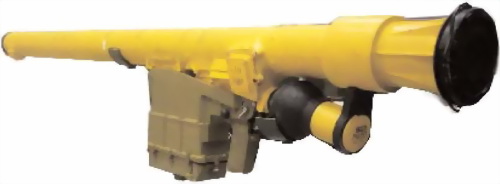

Рис. 76. Труба тренировочно-практическая с подстыкованным механизмом тренировочно-практическим

2. Изделие учебно-тренировочное в трубе 9Ф727 00.000 представляет собой имитатор штатного изделия и состоит из учебно-тренировочного изделия 9Ф727 01.000, уложенного в трубу учебную 9Ф727 03.000.

Труба учебная 9Ф727 03.000 представляет собой имитатор штатной трубы и отличается от последней электрической схемой.

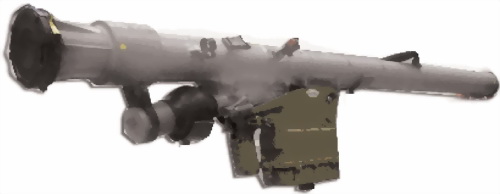

Рис. 77. Труба учебная с подстыкованным механизмом учебным

Рис. 78. Механизм тренировочно-практический с подстыкованным блоком контроля

3. Механизм тренировочно-практический 9Ф634 02.000 обеспечивает подачу напряжения на электрические цепи прибора 9Ф726 02.010, блокировку схода при углах возвышения изделия 9Ф726 01.000 менее 18° и более 73° и воспроизведение звуковой информации.

МТП состоит из корпуса, вилки для подстыковки к изделию 9Ф726 01.000, закрываемой крышкой, блока датчиков (ртутные замыкатели), устанавливаемого в корпусе, и спускового крючка.

Внешний вид и габаритные размеры МТП 9Ф634 02.000 соответствуют штатному механизму, за исключением дополнительной вилки, через которую подается питание и информация с ПК 9Ф663 01.000.

4. Механизм учебный 9Ф728 00.000 обеспечивает подготовку учебного и штатного изделий к работе, осуществление работы, выдачу информации о работе оператора на ПК 9Ф663 01.000, выдачу звуковой и световой информации, а также работу комплекта в режиме «ТР-ПР».

По устройству и принципу действия аналогичен штатному механизму и отличается от последнего наличием вилки и согласующего устройства, предназначенного для согласования электронного блока механизма с прибором контроля.

5. Изделие 9Б238 Макет является макетом штатного изделия 9Б238.

6. Прибор контроля 9Ф663 01.000 предназначен для регистрации сигналов информации, временных характеристик и режимов работы оператора, а также выдачи на МТП 9Ф634 02.000 сигналов, имитирующих сигнал информации и звуковое воздействие штатного изделия, для выдачи напряжения на электрические цепи прибора 9Ф726 02.010 при снятии блокировок на приборе и имитации прохождения объектом траектории.

На лицевой панели расположены:

• розетка «XI» для подстыковки к ПК учебного механизма 9Ф728 00.000;

• розетка «X2» для подстыковки заглушки 9Ф663 52.050;

• вилка «X3» для подключения источника питания 9Ф663 02.000 с помощью кабеля 9Ф66352.030 (или ВИП с помощью кабеля 9Ф663 52.040);

• вилка «X4» для подключения учебного механизма 9Ф728 00.000 с помощью кабеля 9Ф663 52.010;

• розетка «X5» для подключения МТП 9Ф634 02.000 с помощью кабеля 9Ф663 52.020;

• гнёзда «X6» для подключения имитатора объекта 9Ф663 03.000;

• переключатель «РЕЖИМ»;

• тумблер «РАЗРЕШ – ЗАПРЕТ»;

• тумблер «Тр-пр. Учебн.»;

• переключатель «ОБЪЕКТ»;

• кнопка «ЗАПУСК»;

• кнопка «СБРОС»;

• кнопка «ВРЕМЯ ЗАХВАТА»;

• кнопка «ВРЕМЯ СХОДА»;

• кнопка «ПАРАМЕТР»;

• клемма для заземления ПК;

• две планки со стёклами и герметизирующими прокладками для ИП прибора и сигнальных лампочек;

• планка с двумя прижимами (для светофильтра 9Ф663 01.026) со стеклом и герметизирующей прокладкой;

• фальшпанель;

• измерительный прибор.

Рис. 79. Прибор контроля с подстыкованным механизмом учебным

7. Блок контроля 9Ф663 52.140 предназначен для проверки комплекта 9Ф663 на функционирование в режиме самоконтроля.

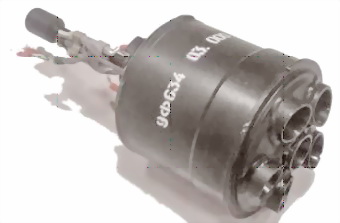

8. Прибор 9Ф726 02.010 одноразового использования обеспечивает выброс изделия 9Ф726 02.000 из трубы на расстояние до 35–40 м.

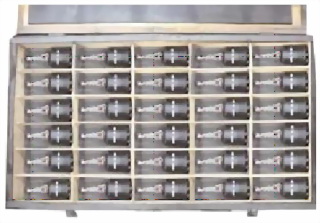

Рис. 80. Приборы в укупорке

9. Источник питания 9Ф663 02.000 предназначен для питания изделий и аппаратуры комплекта 9Ф663.

Источник питания состоит из деревянного футляра с двумя плотно вставленными в свои гнёзда аккумуляторными батареями. Масса источника питания с аккумуляторными батареями – не более 10 кг.

Аккумуляторная батарея 11ФГ-400 состоит из одиннадцати последовательно соединённых щелочных никель-кадмиевых герметичных аккумуляторов. Обеспечивает постоянное напряжение (±25 ± 3 В).

Устройство зарядное 9Ф636 52.100 9Ф636 52.100 предназначено:

1) для заряда аккумуляторной батареи 11ФГ400 от источника переменного тока напряжением 220В ± 10 %, частотой 50 Гц;

2) доразряда аккумуляторной батареи 11ФГ-400;

3) проверки годности аккумуляторной батареи;

4) проведения тренировочных циклов.

Рис. 81. Внешний вид прибора

Рис. 82. Источник питания

Рис. 83. Зарядное устройство с аккумулятором

11. Имитатор объекта 9Ф663 03.000 предназначен для работы с учебно-тренировочным изделием 9Ф727 00.000.

ИО состоит из имитатора, кронштейна, переходника, штыря и наконечника.

12. Кабели и средства заземления. Кабели обеспечивают подключение прибора контроля к штатному источнику питания, внешнему источнику, а также работоспособность аппаратуры УТК при проведении тренировок.

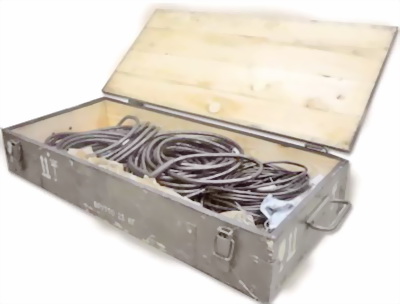

Рис. 84. Укупорка с кабелями

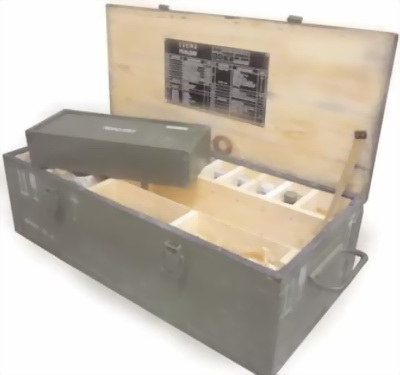

Рис. 85. Укупорка с ЗИП

Средства заземления предназначены для заземления ПК 9Ф663 01.000 при работе и состоят из провода заземления БП3 2 02.010 и штыря заземления 9Ф663 03.040. Штырь заземления состоит из штыря и наконечника, которые в рабочем состоянии свинчиваются между собой. Гайка служит для закрепления провода заземления.

13. ЗИП комплекта предназначен для устранения неисправностей без нарушения гарантийных пломб и обеспечения надёжной эксплуатации изделий и приборов, входящих в состав комплекта 9Ф663.

ЗИП комплекта 9Ф663 состоит из одиночного и группового комплектов.

Все элементы комплекта хранятся и перевозятся в штатных укупорках согласно схемам укладки ТО и ИЭ.

Общий принцип работы УТК

Перед началом работы на УТК необходимо выбрать и подготовить позицию для его развёртывания, отвечающую требованиям Инструкции по эксплуатации и Мерам безопасности («…К работе с учебно-тренировочным комплектом 9Ф663 допускаются лица, изучившие устройство и правила эксплуатации изделий 9К310, 9К38, техническое описание комплекта 9Ф663 и настоящую инструкцию. Личный состав должен строго выполнять требования настоящей инструкции, бережно относиться к изделиям, не допуская их падения и соударений. Допуск личного состава к работе производится после проверки знаний материальной части штатных комплексов, правил эксплуатации и техники безопасности.

Подготовку к работе изделия 9Ф726 02.000, работу, подготовку к повторному использованию комплекта 9Ф663 проводить в строгом соответствии с разделом II инструкции. Для сохранения тренировочно-практического изделия 9Ф726 02.000 необходимо выбирать место для работы таким образом, чтобы падение изделия происходило на мягкий грунт (пахота, песок, снег). Разрешается производить подготовку изделия 9Ф726 01.000 к повторному использованию в полевых условиях с обеспечением защиты от атмосферных осадков…»). Также предварительно необходимо зарядить источник питания.

Элементы УТК извлекаются из укупорок, размещаются на местности, стыкуются между собой электрическими кабелями в соответствие со схемой подключения. Перед началом тренировок проводится проверка комплекта на функционирование в режиме самоконтроля, после чего органы управления устанавливаются в исходное состояние.

Тренировки на УТК проводятся в одном из режимов:

• учебно-тренировочном;

• тренировочно-практическом с учебным или действующим прибором;

• 2-х операторов в тренировочно-практическом;

• с изделиями 9М39 (9М313).

Во время тренировки инструктор (командир отделения) контролирует действия оператора (стрелка-зенитчика), подавая ему команды и устанавливая органы управления прибора контроля в соответствующее порядку проведения работ положение.

Оператор, изготавливаясь к имитации стрельбы по имитатору объекта или для проведения тренировочного пуска ракеты, выполняет подаваемые команды и докладывает о результатах.

После проведения каждой последующей тренировки производится анализ работ оператора согласно ИЭ. По окончании тренировок органы управления изделий устанавливаются в исходные положения, элементы комплекта расстыковываются и укладываются в свои укупорки.

1.4.3. Унифицированный классный тренажёр 9Ф874

Унифицированный классный тренажёр 9Ф874 переносных зенитных ракетных комплексов типа «Игла» предназначен:

• для обучения стрелков-зенитчиков ПЗРК навыкам боевой работы в соответствии с Руководством по эксплуатации на эти боевые средства;

• тренировок с целью поддержания и совершенствования приобретенных навыков.

Тренажёр 9Ф874 обеспечивает:

А. Визуальный обзор стрелком-зенитчиком окружающего пространства на 360° по горизонтали и 180° по вертикали.

Б. Генерацию и воспроизведение изображения летящих прямолинейно, маневрирующих или зависающих целей (одиночных или групповых – до 4-х целей) с обеспечением натурных угловых скоростей, угловых размеров, внешнего вида и ракурсов обзора относительно стрелка-зенитчика.

В. Визуальную имитацию условий стрельбы:

• окружающий стрелка-зенитчика ландшафт: равнина, холмистая местность, пустыня, городская застройка, водная поверхность в т. ч. надстройки кораблей или судов;

• фоновых помех (солнце, подсвеченные облака) и ЛТЦ;

• с различного вида подвижных объектов (автомобиль, танк, надводный корабль);

• дорожные конструкции, дома, деревья и т. п.;

• различные временные и погодные условия (дневная освещенность, сумерки).

Г. Выполнение стрелком-зенитчиком операций при подготовке к пуску и проведению пуска ракеты, аналогичное действиям стрелка-зенитчика при подготовке и проведении пусков боевых ракет ПЗРК типа «Стрела», «Игла».

Д. Тренировку стрелков-зенитчиков в привитии навыков по поиску целей в заданном секторе и её обнаружению, определению типа целей, параметров и границ зон пуска при стрельбе навстречу или вдогон, в выборе и установке стрелком-зенитчиком вида и режима пуска.

Е. Визуальную и звуковую имитацию:

• полёта целей;

• функционирования боевых средств комплекса (задействование НИП, разгон гироскопа, работа РМ, срабатывание ПАД, работа БИП, захват и сопровождение цели, срабатывание выбрасывающего и маршевого двигателей при пуске и на траектории полёта, включая поражение цели, а также промах с самоликвидацией ракеты);

• эффектов, имеющих место на стартовой позиции (взрывы, автоматные и пулемётные очереди, локальные пожары и т. п.).

Ж. Выбор ориентиров на местности с оценкой их высоты и дальности в зависимости от сценария.

З. Изменение вариантов выполняемых задач, в т. ч. изображения окружающей среды, мест пуска, обстановки, количества и типов целей по выбору инструктора.

И. Воспроизведение на мониторе РМИ прошедшего цикла работы стрелка-зенитчика с возможностью разбора и оценки правильности его действий и результатов «пуска».

Для контроля и оценки деятельности обучаемых осуществляется:

• выдача инструктором устного целеуказания и других команд стрелку-зенитчику;

• контроль правильности выполнения учебных стрельб и возможность прерывания действий стрелка-зенитчика инструктором в любом месте тренировки и контроль правильности выполнения учебных стрельб с возможностью прерывания действий стрелка-зенитчика инструктором в любом месте тренировки и документированием результатов выполнения учебных задач с выставлением оценки;

• документирование результатов выполнения учебных «пусков» с автоматическим выставлением оценки за проведение обучающимся каждой зачётной стрельбы и тренировки в целом.

Базовый комплект тренажёра 9Ф874 включает:

1) имитатор боевых средств ПЗРК 9К38;

2) аппаратно-программный комплект в составе:

• шлем-дисплей с датчиком ориентации;

• акустическая система;

• рабочее место инструктора (РМИ), включающее:

– одну ПЭВМ с программным обеспечением;

– монтажную стойку;

– разветвитель VGA-сигнала;

– принтер;

– источник бесперебойного питания;

– сетевой фильтр;

– стол;

– кресло;

3) комплект ЗИП (одиночный);

4) документацию:

• комплект упаковки;

• формуляр;

• техническое описание и инструкцию по эксплуатации.

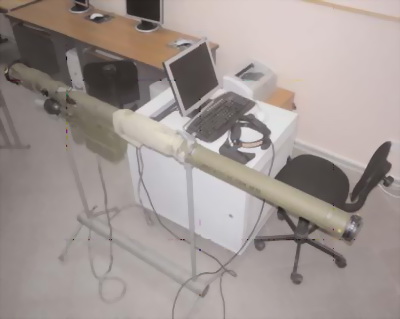

Рис. 86. Комплект тренажёра 9Ф874

Основу тренажёра составляет специальное программное обеспечение, исполняемое на компьютере. К компьютеру, являющемуся основой аппаратно-программного комплекса (АПК), подключены:

1. Шлем-дисплей с датчиком пространственной ориентации и стереонаушниками. На дисплеях шлема воспроизводится генерируемое компьютером изображение, в стереонаушниках воспроизводится звук, генерируемый компьютером, звук синхронизирован с изображением. Датчик пространственной ориентации определяет и передаёт в компьютер направление линии визирования оператора.

2. Имитатор боевых средств ПЗРК представляет собой габаритно-весовой макет ПЗРК. В нём размещён датчик пространственной ориентации, который определяет и передаёт в компьютер направление линии визирования ГСН. Все органы управления (ручка рычага накола НИП, кнопка «ВДОГОН», кнопка «СЕЛЕКТОР», пусковой крючок) через аналого-цифровой преобразователь передают в компьютер АПК своё состояние.

Специальное программное обеспечение (СПО) тренажёра, исполняемое на компьютере АПК, обеспечивает опрос датчиков на шлеме и имитаторе БС ПЗРК, а также опрашивает состояние органов управления на имитаторе БС ПЗРК. Модуль визуальной и аудиоимитации генерирует трёхмерное цветное управляемое в реальном масштабе времени изображение визуальной воздушной обстановки (в т. ч. наблюдаемых с подвижного основания) с отображением различных ландшафтов местности в различных климатических, топографических, временных и сезонных условиях и перемещающихся воздушных целей (до 4 одновременно), а также изображение механического прицельного устройства ПЗРК (с лампой световой информации) при его «попадании» в поле зрения стрелка-зенитчика.

Помимо этого, модуль визуальной и аудиоимитации обеспечивает воспроизведение через акустическую систему характерных шумов и звуков, синхронных с изображением на устройстве, объектов внешней визуальной обстановки (пролётов самолётов, вертолётов и ракет, взрывов боевой части ракет при попадании в цель или при самоликвидации, от подвижных оснований (автомобиль, танк, БТР, надводное средство)), а также создаваемых БС ПЗРК в период подготовки к «пуску» и при проведении «пуска».

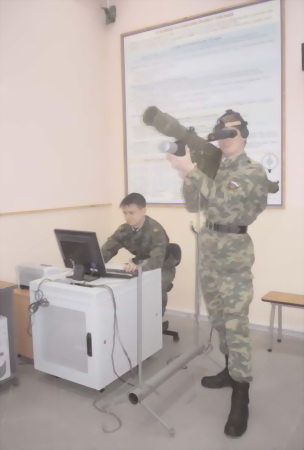

Рис. 87. Тренировка стрелков-зенитчиков на УКТ

Изображение корректируется в зависимости от направления линии визирования оператора, за счёт чего создается динамическое поле обзора, обеспечивающее визуальный обзор стрелком-зенитчиком окружающего виртуального пространства на 360° в горизонтальной плоскости (от 0 до 360° по азимуту) и 180° в вертикальной (от 0 до 90° по углу места).

Полёт целей, логика и циклограмма функционирования БС ПЗРК моделируются с помощью соответствующих модулей СПО тренажёра.

Действия обучаемого оператора регистрируются и оцениваются с помощью модуля объективной оценки (являющегося частью СПО тренажёра), который в конце выполнения упражнения выставляет обучаемому оценку с выделением основных ошибок, допущенных им в ходе выполнения.

Модуль детального разбора (входящий в СПО тренажёра) позволяет после окончания выполнения упражнения произвести анализ действий обучаемого на основе наглядной демонстрации траектории полёта цели, отображения поля зрения обучаемого и поля зрения ГСН, а также протоколирования основных этапов циклограммы работы БС ПЗРК.

Все результаты выполнения упражнений хранятся в реляционной базе данных и могут быть выведены для анализа с помощью СПО тренажёра и распечатаны на принтере, входящем в состав тренажёра.

Общий принцип работы тренажёра

Инструктор включает тренажёр, запускает специальное программное обеспечение тренажёра, вводит Ф.И.О. обучаемых в базу тренажёра, выбирает упражнение из списка, докладывает порядок действий стрелка-зенитчика при проведении данной тренировки, устанавливает нулевое положение на датчиках ориентации шлема-дисплея и имитатора боевых средств, подаёт команду очередному стрелку-зенитчику.

По команде инструктора стрелок занимает место у тренажёра, переводит имитатор боевых средств в боевое положение, надевает шлем-дисплей и докладывает о готовности. После запуска упражнения производит стрельбу по воздушной цели в указанном режиме.

Инструктор запускает упражнение, контролирует действия обучаемого в ходе выполнения упражнения, заносит выставленную оценку в базу, при необходимости проводит детальный разбор действий обучаемого.

1.5. Основные подвижные средства ПЗРК

Подразделения, вооружённые ПЗРК (отделение, взвод), входящие в состав частей и подразделений Сухопутных Войск и выполняющих задачи по их прикрытию от ударов воздушного противника во всех видах боя и на марше, могут перемещаться на различных подвижных средствах, стоящих на вооружении. Такими подвижными средствами могут быть как гусеничные, так и колёсные машины, отвечающие ряду требований, основными из которых являются:

• повышенная проходимость;

• противопулевая бронезащита;

• простота в эксплуатации и проведении ремонта (иметь схожую базу с техникой прикрываемых подразделений);

• соотвествующие комплексу массо-габаритные характеристики;

• обеспечение безопасной стрельбы из ПЗРК в движении или с короткой остановки;

• наличие возможности форсирования водных преград, в том числе вплавь.

Типовыми подвижными средствами, отвечающими этим требованиям, являются бронированные БМП, БТР или МТ-ЛБ различных модификаций, а так же автомобили, предназначенные для перевозки личного состава: КамАЗ-4310, Урал-4320, ЗиЛ-131, ГАЗ-66, УАЗ и другие.

Зенитное отделение, как правило, перемещается на одном транспортном средстве, например, на БМП-2 или МТ-ЛБ.

Общие сведения о БМП

В начале 60-х годов советские конструкторские бюро приступили к разработке нового бронетранспортёра, который должен был прийти на смену устаревшим бронетранспортёрам различных модификаций (БТР-40, БТР-152, БТР-50П). Проектно-конструкторские работы завершились довольно быстро, и вскоре были готовы первые прототипы. По своим боевым возможностям они намного превосходили колёсных предшественников. Как следствие, полностью была пересмотрена тактика их применения на поле боя. Таким образом, впервые в мире в СССР появилась новая категория военных машин – боевые машины пехоты (БМП). Впервые официальный показ БМП состоялся в 1967 г., когда значительное количество этих машин уже находилось на вооружении механизированных частей Советской Армии.

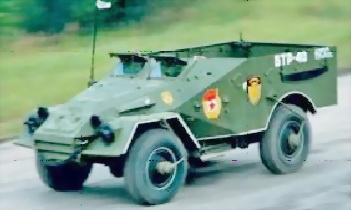

Рис. 88. БТР-40

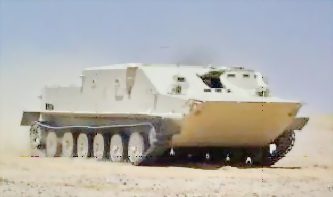

Рис. 89. БТР-50П

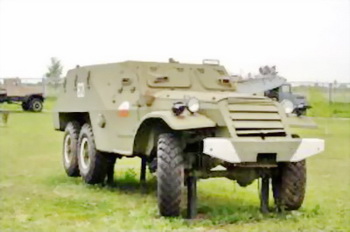

Рис. 90. БТР-152

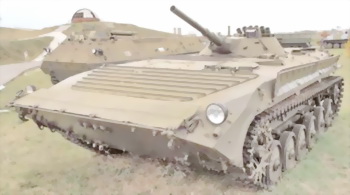

Рис. 91. БМП-1

В ходе производства БМП-1 непрерывно совершенствовалась. С 1969 по 1973 гг. в серии находилась усовершенствованная БМП-1 с боевой массой 13 т. С 1973 по 1979 гг. выпускался доработанный вариант БМП-1 с боевой массой 13,2 т; в боекомплект орудия этой машины был введён осколочный выстрел.

Машина, получившая обозначение БМП-1, является гусеничной, что обеспечивает ей высокую подвижность, как по бездорожью, так и по дорогам с разными типами покрытия. В передней части корпуса находится силовое отделение (справа) и отделение управления (слева). Среднюю часть корпуса занимает боевое отделение с башней кругового вращения. За ним размещается десантное отделение.

Корпус БМП-1 сварен из стальных катаных броневых листов. Его особенностью является очень большой наклон лобовых плит, верхняя броневая плита расположена почти горизонтально. Такой большой угол наклона увеличивает вероятность рикошета, что крайне важно при незначительной толщине брони (около 30 мм). Дополнительным элементом защиты служит волноотражательный щиток, лежащий на верхней лобовой плите. В корпусе имеется ряд отверстий; спереди это люки над силовым отделением, отверстия для установки радиаторов и люки для экипажа, посередине – погон башни, сзади – люки (в крыше), лючки для монтажа стрелковых гнезд (по бортам), проём для большой двухстворчатой двери. Большинство из них закрывается крышками, часть которых выполнена из легких сплавов. Такое решение ослабляет до некоторой степени броневую защиту, но только в тех местах, поражение которых снарядом относительно маловероятно. К преимуществам такого решения следует отнести уменьшение массы бронирования, что имеет большое значение для сохранения плавучести, и простоту обслуживания машины – все панели может снять один человек.

Стрелковые гнезда в бортах БМП прикрыты снаружи дополнительными крышками каплеобразной формы, которые открываются изнутри с помощью ручек. Почти всю кормовую стенку занимают двери, подвешенные на петлях у боковых стенок корпуса и открывающиеся наружу. Таким образом, обеспечивается частичная защита от огня противника спешивающихся или возвращающихся в машину солдат десанта. Кроме того, двери выполняют функцию топливных баков, а на время ведения боевых действий рекомендуется отсоединить их от топливной системы и заполнить песком, чтобы обеспечить дополнительную защиту от огня противника и повысить пожарную безопасность.

Снаружи к боковым стенкам корпуса крепятся экраны из лёгких сплавов, которые закрывают верхние ветви гусениц. При плавании они создают так называемый гидродинамический туннель, который играет важную роль в формировании движущей силы на воде.

В средней части корпуса установлена башня кругового вращения. Она изготавливается методом литья, после чего к ней приваривается крыша из катаной броневой стали. В крыше имеется люк, крышка которого открывается вперед и тем самым обеспечивает защиту находящемуся за ней члену экипажа.

В отделении управления установлено кресло механика-водителя. Перед ним располагаются приборная доска, штурвал, три педали, рычаги и другие органы управления агрегатами машины. Управление трансмиссией осуществляется с помощью гидравлической системы, что сильно облегчает работу механика-водителя. Для наблюдения за местностью механик-водитель располагает тремя перископами, расположенными по окружности его люка, крышка которого поворачивается вправо. В условиях плохой видимости (ночь, дождь, метель) вместо среднего перископа ТНПО-170 устанавливается активный прибор ночного видения.

Командир машины попадает на своё место, расположенное за креслом механика-водителя, через люк в корпусе. Крышка этого люка лежит на подшипниках и вращается на 360°. Вместе с ней вращается универсальный прибор наблюдения ТКН-3, спаренный с инфракрасным прожектором, и два перископа. В распоряжении командира БМП имеется развитая система средств связи.

В башне кругового вращения установлена гладкоствольная 73-мм пушка 2А28, спаренная с пулемётом калибра 7,62 мм. Пушка не стабилизирована, но оснащена электрическими приводами наведения в вертикальной и горизонтальной плоскостях. В вертикальной плоскости ствол пушки перемещается в пределах от –4° до +33°.

Боекомплект состоит из 40 реактивных снарядов. Когда снаряд покидает ствол пушки, включается реактивный двигатель, разгоняющий его до скорости 700 м/с. При такой относительно невысокой скорости полёта снаряд весьма чувствителен к порывам ветра. Пушка заряжается автоматически с помощью автомата заряжания при установке ствола на угол +3,5°. Магазин с боекомплектом размещается по окружности погона башни (снаряды стоят в вертикальном положении). Такое решение позволило наводить пушку на цель и вести огонь одному человеку – наводчику, который располагается слева от пушки.

В качестве дополнительного вооружения на БМП-1 смонтирована пусковая установка противотанковых управляемых реактивных снарядов 9М14 «Малютка». Направляющая расположена перед башней (над пушкой) и механически связана с ней. Через специальный люк наводчик изнутри башни вручную устанавливает ПТУРС на пусковом рельсе. Подготовка пусковой установки к выстрелу занимает около 50 с. В полёте снаряд управляется по тянущемуся за ним проводу, который соединен с пультом управления. Наводчик корректирует полёт ПТУРСа при помощи ручки, напоминающей компьютерный джойстик. Помимо очевидных плюсов (нечувствительность к помехам, простота блоков связи «машина – снаряд»), проводной способ наведения противотанковых реактивных снарядов на цель имеет не менее весомые минусы: ограничение дальности и скорости полёта снаряда, задержка реакции снаряда на управляющий сигнал, невозможность установки на пусковую направляющую нового ПТУРСа до тех пор, пока первый не долетит до цели. Если не считать перечисленных недостатков, то противотанковые реактивные управляемые снаряды БМП-1 еще тогда имели внушительную эффективную дальность стрельбы – 3000 м. В состав возимого боекомплекта БМП-1 входят пять ПТУРСов 9М14 «Малютка»: один на пусковой направляющей, два в башне и два в корпусе.

Для прицеливания и наблюдения за местностью впереди машины наводчик имеет в своем распоряжении универсальный прибор с дневным и ночным каналами ТПН-22М1. Его дополняют 4 перископа. В ночное время прибор обеспечивает ведение наблюдения на расстоянии до 900 м.

Измерение дальности осуществляется при помощи оптического дальномера, действие которого основано на оценке высоты наблюдаемой цели. Базой прицела (основной шкалы дальномера) является цель высотой 2,7 м.

В кормовой части корпуса располагается десантное отделение, рассчитанное для перевозки пехотного отделения в составе из восьми солдат с полной выкладкой. По продольной оси машины тут установлен основной топливный бак, который одновременно служит спинкой для сидящих спиной к спине солдат.

Шесть десантников, занимающих места со стороны передней части машины, могут вести огонь из личного оружия через предусмотренные для этой цели стрелковые гнезда. Солдат, сидящий у левой створки двери, также располагает стрелковым гнездом и своим огнём может прикрывать машину с кормы. Последний десантник сидит у правой створки двери и имеет в своем распоряжении только перископ для наблюдения за местностью. Он является старшим десанта и поддерживает связь с командиром БМП.

БМП преодолевает водные преграды вплавь. Движение на воде обеспечивается путём перематывания гусениц. Верхние ветви гусениц закрыты экранами, которые образуют гидродинамические туннели. Разогнанные перематывающимися в них гусеницами, потоки воды ударяют в защиту ведущих колёс, заставляя машину двигаться. В то же время грунтозацепы нижних ветвей гусениц играют роль лопаток. На воде БМП-1 развивает скорость около 7 км/ч. Повороты выполняются путём изменения скорости перематывания одной из гусениц, радиус поворота при этом достаточно велик. Перед входом машины в воду с помощью пневмоприводов поднимаются волноотражающий щиток, расположенный в передней части корпуса, и воздухозаборная труба для подачи воздуха в двигатель, находящаяся за башней. Для обеспечения механику-водителю хорошей видимости (волноотражающий щиток закрывает обзор перед машиной) устанавливается специальный перископ ТНПО-350Б. Чтобы обеспечить требуемую герметичность корпуса, солдаты десанта приводят в действие механизм доводки, который вжимает кормовые двери в их гнезда. БМП-1 оснащена автоматической системой пожаротушения, фильтровентиляционной установкой и системой обогрева обитаемых отделений.

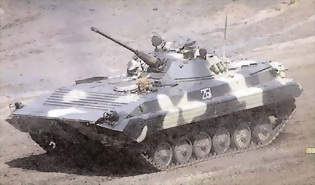

Рис. 92. БМП-2

Боевая машина пехоты БМП-2 разработана в результате глубокой модернизации БМП-1, выполненной в 70-х гг. конструкторским бюро Курганского машиностроительного завода, где осуществлялся серийный выпуск этих машин. Первый опытный образец был изготовлен в 1974 г., а на вооружение Советской Армии машина была принята в 1980-м.

Основные изменения коснулись вооружения машины. Вместо гладкоствольной 73-мм пушки 2А28 была установлена автоматическая скорострельная пушка 2А42 калибра 30 мм. Поводов для замены основного вооружения было предостаточно: невысокая дальность стрельбы (1300 м), недостаточная дальность эффективной стрельбы (765 м), чересчур ограниченный сектор наведения пушки в вертикальной плоскости и низкая точность стрельбы. Новая пушка решила большинство этих проблем. В вертикальной плоскости она наводится в секторе от –5° до +74°, что позволяет использовать её для борьбы с воздушными целями. Благодаря наличию двухплоскостного стабилизатора прицельную стрельбу из пушки можно вести во время движения машины.

Стрельбу из пушки можно вести одиночными выстрелами или очередями с малым (200–300 выстрелов в минуту) или большим (не менее 550 выстрелов в минуту) темпом стрельбы. Питание пушки раздельное двухленточное. Одна лента снаряжена выстрелами с бронебойно-трассирующими снарядами, а другая – выстрелами с осколочно-фугасными и осколочно-трассирующими снарядами. Таким образом, обеспечивается возможность борьбы с легкобронированными целями на дальностях до 1500 м, установками ПТУР, небронированными целями и живой силой противника на дальностях до 4000 м, а также воздушными целями, летящими с дозвуковыми скоростями на высотах до 2000 м.

Установка нового вооружения повлекла за собой изменения в конструкции башни. Для БМП-2 была разработана новая двухместная башня с сиденьями командира машины и наводчика. Она оснащена скоростными электрическими приводами наведения пушки в горизонтальной и вертикальной плоскостях. Новые приборы наблюдения и прицеливания позволяют вести огонь как наводчику, так и командиру.
