• через 0,72 с на электровоспламенитель стартового двигателя, обеспечивая воспламенение его заряда для создания реактивной тяги с ускорением до 120g в течении 0,065 с.

2. С началом движения ракеты по трубе:

• механизм бортразъёма ПТ обеспечит отстыковку бортразъёма и утапливание стопора ракеты;

• нож ПТ срежет трубку питания ОГС азотом.

3. При выходе ракеты из трубы:

• отработавший стартовый двигатель будет уловлен в ПТ;

• скорость полёта достигнет 30 м/с, а скорость вращения – 20 об/с;

• под действием осевых перегрузок осядет блокирующий стопор ПДУ взрывателя, обеспечивая снятие I ступени предохранения;

• под действием центробежных сил раскроются и зафиксируются рули, дестабилизаторы и крылья;

• при раскрывании рулей размыкатель блока взведения обеспечит выдачу напряжений БИП:

– на электровоспламенитель ПУД, обеспечивая газодинамическое управление полётом в течении 0,7 с;

– электровоспламенитель ПДУ, обеспечивая загорание пирозамедлителя (14 с) механизма самоликвидации и пиропредохранителя поворотной втулки, который, прогорая через 1–1,9 с, разрешит поворотной втулке с капсюлем-детонатором повернуться в боевое положение (снимет II ступень);

– через контакты поворотной втулки на зарядку конденсаторов С1, С2 боевой цепи – взрыватель готов к срабатыванию.

VI ЭТАП – полёт ракеты на начальном участке траектории

1. Примерно через 0,4 с после выхода ракеты из трубы (ракета удалится от стрелка на расстояние не менее 5,5 м) лучевой воспламенитель воспламенит основной заряд маршевого двигателя, который за 1,9 с работы на первом режиме разгонит ракету до крейсерской скорости (до 570 м/с);

2. Так как ракета выстреливается в направлении цели, а не в упреждённую точку, то сразу возникает угловая скорость линии визирования, и на вход автопилота от следящего координатора подается сигнал ошибки наведения, задающий плоскость наведения (положение этой плоскости задаётся положением цели, ракеты и их упреждённой точки встречи);

3. Для ускоренного вывода ракеты на кинематическую траекторию полёта в упреждённую точку используется схема ФСУРа по пеленгу. Она на определённое время, зависящее от стрельбы навстречу или вдогон, увеличивает коэффициент передачи усилительно-преобразовательного тракта АП (К = U_вых/U_вх) путём формирования сигнала, синфазного с сигналом ошибки наведения (т. е. тоже в плоскости наведения), и суммирование их на сумматоре ΣI. В результате возросший управляющий сигнал АП интенсивно развернёт ракету в направлении упреждённой точки.

VII ЭТАП – самонаведение ракеты

В идеальном случае, когда цель летит равномерно и прямолинейно, а на ракету не действуют возмущающие факторы, кинематическая траектория полёта ракеты в упреждённую точку встречи с целью по методу пропорционального сближения при одноканальном релейном аэродинамическом управлении представляет собой спираль, продольная ось которой – прямая линия, соединяющая ракету и УТВ. При этом угловая скорость линии визирования «ракета – цель» равна нулю.

Практически (из-за манёвра цели и возмущений ракеты) возникает угловая скорость линии визирования, которая измеряется и преобразуется следящим координатором ОГС в информационный электрический сигнал ошибки наведения. Автопилот (следящий привод рулей), отрабатывая ошибку наведения, создает управляющую аэродинамическую силу, изменяющую траекторию полёта в сторону уменьшения угловой скорости линии визирования. Ракета направляется в новую (мгновенную) упреждённую точку. И так до встречи с целью.

VIII ЭТАП – наведение в ближайшей зоне и подрыв БЧ

1. При приближении ракеты к цели возрастает тепловое изображение цели в фокальной плоскости объектива (диаметр пятна) и уменьшается разрешающая способность координатора по ошибке наведения. Для нейтрализации этого явления в ОГС используется схема ближней зоны, обеспечивающая слежение за энергетическим максимумом излучения цели и высокую точность наведения.

2. Для высокой точности наведения и малой уязвимости сопла реактивного двигателя в ОГС предусмотрена схема смещения центра попадания, обеспечивающая формирование дополнительного сигнала управления полётом, отклоняющего ракету от сопла в корпус реактивного самолета.

3. Для подрыва боевой части и уничтожения цели осколочно-фугасным действием взрыва используется контактный взрыватель с основным и дублирующим магнитоэлектрическими датчиками. Основной датчик формирует импульс подрыва БЧ и остатков топлива МД при замыкании его магнитного поля через металлическую обшивку самолёта (т. е. допускает рикошет ракеты). Дублирующий датчик формирует импульс подрыва с временной задержкой от момента удара о цель (т. е. обеспечивает подрыв внутри цели).

4. При промахе ракеты по цели механизм самоликвидации взрывателя уничтожит ракету через 14–19 с после старта.

1.3. Устройство и функционирование средств целеуказания и связи

1.3.1. Переносный электронный планшет 1Л15-1

Переносный электронный планшет 1Л15-1 предназначен для приёма целеуказания и оповещения командиром зенитного отделения стрелков-зенитчиков о месте нахождения, направлении движения и принадлежности («свой-чужой») воздушных целей в районе расположения зенитного отделения (в радиусе 12,8 км).

Информация о воздушной обстановке на ПЭП поступает по радиоканалу с пункта управления (ПУ-12М, ППРУ) или радиолокационной станции в форме кодограммы.

Кроме того, ПЭП обеспечивает:

• при отображении целей с принадлежностью «чужой»: импульсное свечение светодиодов с частотой 3,5 Гц и скважностью 2;

• при отображении целей с принадлежностью «свой»: непрерывное свечение светодиодов или импульсное с частотой 1 Гц и скважностью 1,03;

• наличие звуковой и световой сигнализации:

– при потере связи;

– сбросе топопривязки;

– разряде батареи питания;

– нахождении «чужой» цели в зоне отображения.

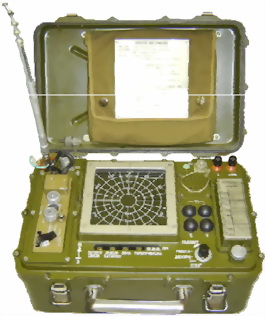

Рис. 64. ПЭП 1Л1-5

1

2

3

4

5

6

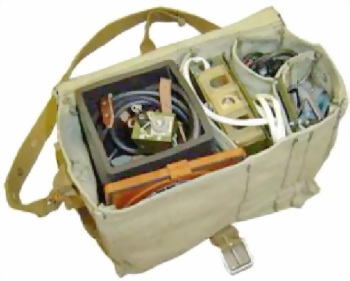

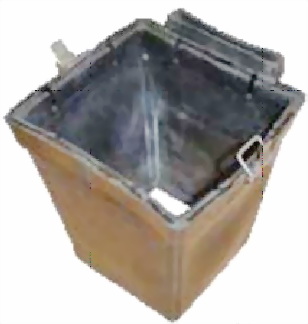

Рис. 65. Комплект вспомогательного оборудования ПЭП:

1 – вспомогательное оборудование в сумке; 2 – шкала поворотная; 3 – тубус; 4 – соединительное устройство; 5 – футляр и переходное устройство; 6 – выносной телефон

В комплект ПЭП входят:

а) электронный контейнер;

б) радиоприёмник Р-255 ПП с антенной;

в) источник автономного питания (6 элементов А-343 «САЛЮТ-1»);

г) вспомогательное оборудование, переносимое в сумке:

– тубус для защиты экрана от попадания солнечных лучей;

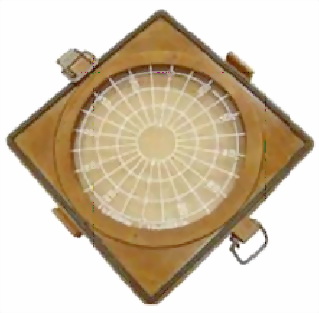

– шкала поворотная для точного определения азимута цели;

– соединительное устройство для стыковки радиоприёмника с ПЭП при использовании в холодное время года;

– футляр и переходное устройство для обеспечения питания ПЭП при использовании в холодное время года;

– выносной телефон для обеспечения работы в условиях повышенной шумовой обстановки;

– одиночный комплект ЗИП.

Расположение органов управления и сигнализации на передней панели ПЭП можно посмотреть на с. 47–48 Альбома схем и рисунков к дисциплине «Устройство и эксплуатация ПЗРК», часть 1.

Таблица 13

Тактико-технические характеристики

2	Максимальное расстояние отображения цели от оператора, км	12,8
3	Число одновременно отображаемых целей	до 4
4	Разрешающая способность матричного светодиодного индикатора по направлениям юг-север, запад-восток, км	1,6
5	Время приведения в боевую готовность, мин	3
6	Время выхода на режим, с	7
7	Время непрерывной работы, ч	24
8	Расстояние до передающего пункта, км	до 15
9	Диапазон топопривязки (с точностью ± 100 м), км	0,2–99,9
10	Напряжение питания, В:
	от автономного источника	+9
	от внешнего источника (бортсети транспортного средства)	+27
11	Время непрерывной работы без замены батарей питания, ч	12
12	Время замены источника питания, мин	3
13	Ресурс работы, ч	5000
14	Наработка на отказ, ч	не менее 500
15	Масса, кг	6,87
16	Диапазон рабочих температур, °С	от –50 до +50

Конструктивно ПЭП выполнен в виде отдельного блока в прямоугольном герметичном корпусе с крышкой, внутри которой имеется карман для укладки антенны. Для переноса планшета используется ручка и плечевой ремень.

Общий принцип работы ПЭП

Перед применением необходимо развернуть ПЭП на позиции, соответствующие требованиям устойчивого приёма хорошего обзора, выдать питание и подготовить к работе.

Позиция должна обеспечивать удобство обзора местности и воздушного пространства; наилучшие условия радиоприёма; защиту экрана матричного светодиодного индикатора от прямых солнечных лучей; её нахождение вблизи места, указанного в боевом приказе командира. По условиям радиоприёма лучше располагаться на высоте, на скате со стороны пункта управления или боковом. Не следует располагаться ближе 50 м от массивных сооружений и опушек леса.

Информация о воздушной обстановке на ПЭП поступает в форме кодограммы по радиоканалу с БКП или КП зенитного дивизиона (ПУ-12М, ППРУ или радиолокационной станции). Антенна и далее приёмник принимают адресованную информацию по основному или дополнительному частотному каналу и направляет её в электронный блок для преобразования в сигнал, удобный для отображения на матричном индикаторе.

При пересечении «чужой» целью зоны отображения воздушной обстановки появляется импульсный световой сигнал «ЗОНА» (с частотой мигания 3,5 Гц) и синхронно с ним прерывистый звуковой сигнал. Одновременно с индикатором «ЗОНА» начинает мигать светодиод индикатора отображения цели. Пересечение «своим» самолётом (вертолётом) зоны отображения воздушной обстановки индикатором «ЗОНА» и звуковой сигнализацией не фиксируется. На индикаторе «свой» самолёт (вертолёт) отображается немигающим (мигающим с частотой 1 Гц) свечением светодиода.

Траектория движения цели внутри зоны отображается последовательным загоранием светодиодов индикатора. Степень новизны информации о воздушной обстановке отображается яркостью свечения светодиодов (новой информации соответствует более яркое свечение светодиодов), что позволяет фиксировать направление движения цели.

Световая сигнализация в ПЭП независимая (могут светиться одновременно 1, 2, 3, 4 индикатора), а звуковая – приоритетная (может звучать только один сигнал). Сигналы «Потеря связи» и «Топопривязка» имеют одинаковый приоритет перед сигналами «Смени батарею» и «Зона».

Командир отделения (стрелок-зенитчик), получив целеуказание или самостоятельно, производит целераспределение и ставит задачу назначенным стрелкам.

1.3.2. Средства связи

Для осуществления управления стрелками-зенитчиками в боевой обстановке может использоваться переносная радиостанция Р-157.

Радиостанция Р-157 носимая, ультракоротковолновая, с частотной модуляцией, приёмопередающая, симплексная, предназначена для беспоисковой и бесподстроечной телефонной радиосвязи с однотипными радиостанциями в условиях воздействия:

• температуры окружающей среды от –50 до +50 °C;

• влажности до 98 % при температуре до +35 °C;

• инея и росы;

• солнечной радиации;

• вибрации до 80 Гц с ускорением до 6g;

• многократных ударов с ускорением до 15g;

• пониженного атмосферного давления до 460 мм рт. ст.;

• после воздействия предельных температур от –50 до +65 °C;

• пониженного атмосферного давления до 170 мм рт. ст.;

• одиночных ударов до 120g;

• водонепроницаемая;

• выдерживает транспортирование любым видом транспорта, в т. ч. и в самолётах при пониженном атмосферном давлении до 170 мм рт. ст.

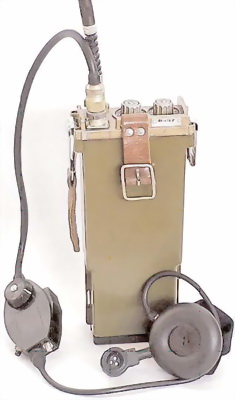

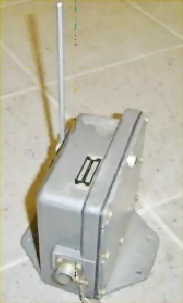

Рис. 66. Радиостанция Р-157

Радиостанция имеет 100 каналов, размещённых в диапазоне 44,0–53,9 МГц через каждые 100 кГц.

Радиостанция имеет следующие режимы работы:

• приём речевых сообщений и тонального вызова;

• приём с подавлением шумов;

• передача речевых сообщений;

• передача тонального вызова.

Основным источником питания служит аккумуляторная батарея 10ЦНК-0,45–12,6В; резервным источником – батарея, составленная из 9 сухих элементов А-316 КВАНТ.

Таблица 14

Основные технические характеристики

2	Масса действующего комплекта радиостанции, кг	не более 2,2
3	Дальность действия, км:
	при работе с однотипными радиостанциями, при рабочем напряжении источника питания, с выключенным подавителем шумов, со штыревой антенной, размещенной на спине оператора, находящегося в положении стоя, на среднепересечённой местности	не менее 1
	при работе на антенну в ремне в положении оператора стоя	не менее 0,5
Внимание: на частотах 44,0; 45,0; 46,0; 47,0; 48,0; 48,8; 50,0 и 52,0 МГц указанная дальность связи не гарантируется.
4	Напряжение питания, В:
	номинальное	12,6
	рабочее	от 10,8 до 14
Свежезаряженная батарея 10ЦНК-0,45–12,6В и батарея, составленная из свежеизготовленных элементов А-316 КВАНТ (со сроком хранения не менее 5 и не более 30 суток), обеспечивают в нормальных климатических условиях не менее 9 часов непрерывной работы радиостанции при соотношении времени передачи к времени приема 1:5 и непрерывной работе на передачу не более 5 мин

Взаимные помехи двух радиостанций, расположенных на расстоянии не менее 150 м друг от друга и работающих на несовпадающих частотах, не мешают приёму радиограмм «своих» корреспондентов.

Входные цепи приёмника имеют защиту от излучений передатчиков мощностью до 100 Вт, находящихся на расстоянии не менее 5 м от радиостанции.

Радиостанция обеспечивает посылку тонального вызова частотой 1000 ± 200 Гц.

Стабилизация частоты кварцевая, установка рабочей частоты канала дискретная.

Состав одного действующего комплекта:

• приёмопередатчик;

• батарея 10ЦНК-0,45–12,6В;

• антенна;

• гарнитура микротелефонная;

• чехол;

• ремни для крепления радиостанции в разных вариантах (3 шт.).

В одиночный комплект ЗИП входят вспомогательные устройства:

• колодка № 1 для выносного блока питания, используемая для подключения батареи к приёмопередатчику через кабель в случае, когда батарею необходимо разместить вне приёмопередатчика;

• колодка № 2 для зарядки батареи аккумуляторов от зарядного устройства типа ЗУ-3;

• колодка № 3 для подключения приёмопередатчика к внешнему источнику питания;

• измерительный кабель для подключения нагрузки или генератора к антенному гнезду приёмопередатчика.

Действующий комплект радиостанции и одиночный комплект ЗИП позволяют комплектовать три варианта крепления радиостанции: на груди, на спине и на бедре:

• первый и второй варианты крепления обеспечиваются действующим комплектом, состоящим из приёмопередатчика, батареи, антенны штыревой, гарнитуры микротелефонной и ремней.

• третий вариант комплектуется из частей действующего и одиночного комплектов: приёмопередатчика, батареи, антенны штыревой или в ремне, гарнитуры микротелефонной, ремня крепления приёмопередатчика и сумки для укладки радиостанции.

Во всех трёх вариантах при работе в зимнее время имеется возможность защитить батарею от замерзания, спрятав её под одежду. В этом случае используется колодка № 1 из состава одиночного комплекта ЗИП.

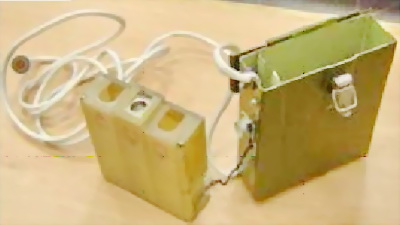

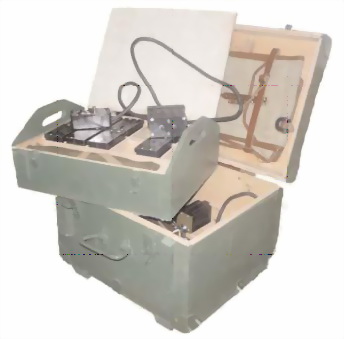

Рис. 67. Комплект ЗИП

Рис. 68. Варианты крепления Р-157

Общее устройство радиостанции Р-157

Радиостанция состоит из следующих функциональных узлов: приёмопередатчика (приёмника, передатчика и синтезатора), микротелефонной гарнитуры, батареи и антенны.

Приёмник предназначен для усиления, преобразования и детектирования частотно-модулированного сигнала, принятого антенной.

Передатчик предназначен для формирования высокочастотного частотно-модулированного сигнала.

Синтезатор предназначен для формирования высокостабильных колебаний с шагом сетки частот 100 кГц в заданном диапазоне частот и является гетеродином для приемника и передатчика.

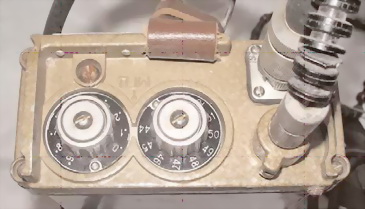

Рис. 69. Передняя панель Р-157

Приёмопередатчик является основной частью комплекта радиостанции. На его передней панели находятся:

• антенное гнездо;

• разъём для подключения микротелефонной гарнитуры;

• отверстие с заглушкой для проверки приёмопередатчика на герметичность;

• две ручки с лимбами для установки рабочей частоты приёмопередатчика: левая – для установки мегагерц, правая – для установки сотен килогерц. Мегагерцы переключаются с 44 до 53 дискретно через 1 МГц, сотни килогерц – от 0 до 9 дискретно через 100 кГц. Число, обозначающее рабочую частоту приёмопередатчика, читается по двум лимбам в месте их соприкосновения. Для ориентирования это место указано стрелкой на панели.

На корпусе имеются пазы для ремней и выступы для защиты органов управления от повреждения при случайном падении приёмопередатчика.

Корпус приёмопередатчика изготовлен из ударопрочной пластмассы и имеет два отсека: герметичный – для установки шасси с платами и негерметичный – для установки батареи.

Батарейный отсек расположен снизу корпуса и отделён герметичной перегородкой, на которой установлены пружинящие контакты для подачи напряжения питания и замок для закрепления батареи.

В состав микротелефонной гарнитуры входят: щекофон с эластичной лентой, манипулятор, кабель с разъёмом для подключения манипулятора к приёмопередатчику и кабель, соединяющий щекофон с манипулятором. Манипулятор осуществляет переключение вида работ, включение генератора тонального вызова, включение подавителя шумов, имеет индикатор разряда аккумуляторной батареи.

Батарея предназначена для обеспечения приёмопередатчика электроэнергией. В комплекте радиостанции имеется кассета 9-А316-КВАНТ-12,6В. Эта кассета ничем не отличается от кассеты аккумуляторной батареи. В неё при необходимости могут быть вставлены 9 элементов А-316, которые служат резервным источником питания.

В состав радиостанции входят две антенны: в ремне и штыревая.

Антенна в ремне – гибкая малогабаритная антенна с замедлением волны. Представляет собой гибкий медный провод, уложенный зигзагообразно в ремне. Вывод антенны выполнен гибким проводом, который в нерабочем положении закрепляется застежкой.

По электрическим характеристикам приближается к вертикальному четвертьволновому штырю: имеет приблизительно такую же диаграмму направленности и коэффициент бегущей волны, но несколько пониженное входное сопротивление и действующую высоту.

Штыревая антенна – четвертьволновая штыревая гибкая антенна конструкции Куликова.

Общий принцип работы на средствах связи

Командир отделения или стрелок-зенитчик занимает позицию вблизи места, указанного командиром с учётом условий, обеспечивающих наилучшую передачу и приём радиосигнала, разворачивает радиостанцию, производит установку частоты и проверку работоспособности.

При управлении подразделением командир отделения осуществляет постановку огневых задач стрелкам-зенитчикам, контроль их выполнения и доклады командиру взвода. Стрелки-зенитчики, получив огневую задачу или команду управления, её выполняют или, при необходимости, подают установленный сигнал.

Сформированный передатчиком частотно-модулированный сигнал после преобразования, усиления и фильтрации поступает в антенну. Антенна преобразует токи высокой частоты в электромагнитное излучение. Принятый радиосигнал преобразуется в голосовой и выдаётся на телефон.

В качестве средства связи в зенитном отделении, кроме того, может использоваться переносная радиостанция ранцевого типа Р-159, а также штатные радиостанции Р-123, Р-173 и др., находящиеся на подвижных средствах.

1.4. Устройство и функционирование учебно-тренировочных средств

1.4.1. Унифицированный полевой тренажёр 9Ф635

Унифицированный полевой тренажёр стрелков-зенитчиков комплексов 9К38 (9К310) предназначен для обучения и тренировки одного, двух или трёх стрелков-зенитчиков боевой работе на комплексах 9К38 (9К310) без средств обнаружения и целеуказания при стрельбе с огневых позиций по имитированным и реальным воздушным целям.

Он обеспечивает приобретение навыков в визуальном определении типа цели и параметров её движения (дальности, курса, скорости, высоты полёта, параметра), определении границ зоны пуска, выполнении операций по захвату цели, её сопровождению и пуску ракеты (с введением углов упреждения для «Стрела-3», «Игла-1»).

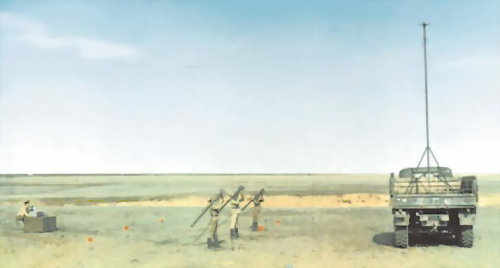

Рис. 70. Тренировка стрелков-зенитчиков на УПТ 9Ф635

Аппаратура тренажёра обеспечивает:

• имитацию прямолинейного равномерного движения различных типов воздушных целей с дискретными характеристиками скорости, параметра и высоты движения цели;

• тренировку стрелков-зенитчиков в выполнении операций захвата и сопровождения цели и пуска ракеты, как на встречных, так и на догонных курсах;

• контроль выбранного стрелками-зенитчиками вида стрельбы (ручной или автоматический);

• одновременный контроль работы трёх стрелков-зенитчиков с регистрацией одной из трёх временных характеристик: захват цели, разарретирование ГСН или пуск ракеты;

• расширенный контроль работы одного стрелка-зенитчика с регистрацией временных характеристик;

• фиксацию трёх потерь цели в режиме «захвата» и одной потери в режиме «разарретировано»;

• возможность оценки действий стрелка-зенитчика непосредственно после пуска ракеты;

• имитацию внешнего вида четырех типов самолетов (F– 4C, F-16, А-10А, F-111A) и одного вертолета типа «Ирокез»;

• точность контроля временных характеристик не хуже 2 % за время контроля 30 с;

• автоматический ввод в пункт контроля сигналов, соответствующих моментам прохождения имитатора цели относительно каждой огневой позиции.

Таблица 15

Основные технические характеристики

1	Режим работы УПТ	Не более 5 пусков с перерывами между ними не более 2 мин, затем перерыв 1 ч
2	Время непрерывной работы	8 ч в сутки с 30-минутным перерывом после 4 ч работы
3	Средняя наработка на отказ, ч	100
4	Диапазон рабочих температур, °С	от –30 до +50

Состав тренажёра:

1) пульт инструктора;

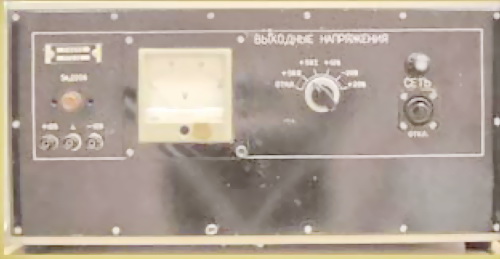

2) блок питания с заземлённой средней точкой;

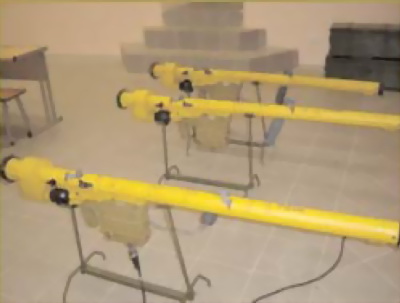

3) изделие учебно-тренировочное в трубе 9Ф727 с пусковым механизмом 9Ф728;

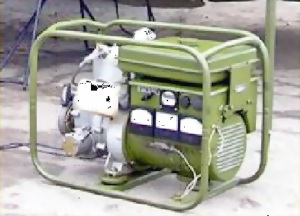

4) агрегат электропитания АБ-1-О/230;

5) имитатор цели в составе:

• автомобиль или тележка с устройством движения мишени;

• мачта изменяемой высоты, устанавливаемая в кузове автомобиля или тележки;

• модели воздушных целей, выполненные в масштабах 1:25 или 1:50;

• источник теплового излучения;

6) датчик параметра:

• автомобильный;

• железнодорожный;

7) электромегафон;

8) планшет с зонами пуска для типовых моделей цели;

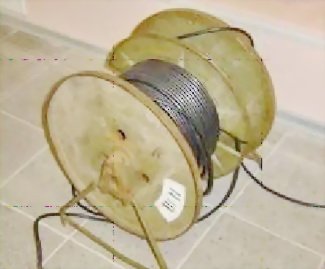

9) комплект электрических кабелей, принадлежностей и ЗИП.

Тренажёр может быть развёрнут в двух вариантах:

1) на подвижном (автомобильном), с установкой имитатора цели в кузове автомобиля ГАЗ-66 или ЗИЛ-131;

2) стационарном (железнодорожном), с установкой имитатора цели на тележку ДПМ-66М установки движения мишени УДМ-66М.

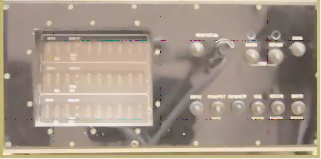

1. Пульт инструктора представляет собой электронный блок, обеспечивающий управление:

• временем включения и мощностью источника теплового излучения имитатора цели;

• движением тележки влево, вправо, стоп;

• качанием рамы имитатора БМП;

• ручным введением режимов разарретирования, пуском, параметром;

• переключением табло в режим «кода» или «время»;

• фиксирование временных характеристик работы стрелков.

Рис. 71. Пульт инструктора

2. Блок питания представляет собой электронный блок, обеспечивающий включение пульта инструктора и сигнализацию о выдаче питания, а также контроль выдаваемого напряжения +5ВII, +5ВI, +12В, –20В, +20В, –12В.

3. Изделие учебно-тренировочное в пусковой трубе 9Ф727 предназначено для обучения стрелков-зенитчиков практической работе с ракетой, включая операции подготовки к пуску, прицеливание и пуск (без реального пуска ракеты), отработки у них навыков выполнения приёмов основных предпусковых работ с боевыми ракетами.

Учебно-тренировочная ракета обеспечивает имитацию звукового и светового воздействия боевых ракет на стрелка-зенитчика до схода ракеты.

Ракета 9Ф727.01.000, уложенная в пусковую трубу 9Ф727.02.000 с пристыкованным макетом НИП 9Б238 МАКЕТ, представляет собой имитатор штатного изделия. Габаритно-весовые данные учебно-тренировочного изделия в рабочем состоянии полностью соответствуют данным боевой ракеты, а все механизмы и узлы, непосредственно используемые в тренировке оператора, имитируют соответствующие основные механизмы и узлы боевой ракеты по внешнему виду, величине и характеру прикладываемых усилий.

Рис. 72. Блок питания

Рис. 73. Учебно-тренировочные комплексы

Основные характеристики ракеты 9Ф727:

• ресурс работы – 80 часов или 3000 циклов;

• диапазон рабочих температур: от –30 до +50 °C;

• рабочий диапазон длин волн: от 1,8 до 2,2 мкм;

• транспортирование автотранспортом: до 5000 км.

Имитатор штатного изделия 9Ф727.01 состоит из оптической головки самонаведения и аппаратурного отсека. Головка самонаведения, применяемая в изделии 9Ф727, взята от ракеты комплекса «Стрела-2М» для того, чтобы не использовать штатные НИП, т. к. эта головка не требует охлаждения жидким азотом. Применение такой головки самонаведения не изменяет последовательности операций по подготовке к проведению работ с ракетой, прицеливанию и пуску, и в то же время изделие получается значительно дешевле.

Аппаратурный отсек 9Ф727.02.10 представляет собой металлическую трубу, в которой расположено устройство согласования работы пускового механизма и головки самонаведения, представляющее две прямоугольные платы с радиоэлементами. Кроме того, в нём имеется бортразъем для стыковки с пусковой трубой.

4. Агрегат электропитания АБ-1-О/230 обеспечивает автономное однофазное питание переменным напряжением 220 В аппаратуры тренажёра. Представляет собой однофазный генератор переменного тока с приводом от двигателя внутреннего сгорания.

5. Имитатор цели обеспечивает имитацию равномерного прямолинейного движения 4-х типов воздушных целей с различными характеристиками. Мачта изменяемой высоты, устанавливаемая в кузове автомобиля или тележки, представляет собой разборную конструкцию, на которую крепятся источник теплового излучения и имитаторы целей.

6. Датчики параметра обеспечивают начало отсчёта временных характеристик работы стрелков. В различных вариантах тренажёра датчик параметра срабатывает при повороте рычага концевиком тележки или наезде на датчик колесом автомобиля (другая конструкция датчика).

1

2

3

4

5

6

Рис. 74. Элементы УПТ 9Ф635:

1 – агрегат электропитания; 2 – макеты воздушных целей; 3 – мачта изменяемой высоты; 4 – датчик параметра; 5 – электромегафон; 6 – катушка с кабелем

7. Электромегафон обеспечивает подачу команд инструктором:

• водителю автомобиля о скорости движения;

• указания стрелкам-зенитчикам.

8. Планшет с зонами пуска для типовых моделей цели используется для оценки правильности определения стрелком-зенитчиком зоны поражения и момента пуска.

9. Комплект электрических кабелей обеспечивает стыковку всех электрических элементов для обеспечения электропитания и функционирования тренажёра в полевых условиях. Кабели смотаны в катушки, разъёмы закрыты крышками.

Общий принцип работы тренажёра

Для подготовки тренажёра к работе его элементы должны быть размещены на подготовленной местности (позиции). Для организации занятий намечается трасса движения ИВЦ. Размещение аппаратуры изделия в полевых условиях (подвижный вариант) должно производиться на прямолинейном участке трассы. Электроагрегат необходимо располагать с подветренной стороны таким образом, чтобы создавать меньше шумовых помех, но не далее 40 м от рабочего места инструктора. Пульт инструктора и блок питания должны располагаться во временных или стационарных укрытиях для защиты от воздействия атмосферных осадков.

Основные требования к трассе:

• трасса не должна иметь выбоин и резких перепадов профиля местности, которые могут вызвать значительные (до 30 см) колебания модели ВЦ;

• на параметровых участках трассы грунт должен быть уплотнен для исключения вдавливания в грунт рукава датчика параметра.

Команды и указания стрелкам-зенитчикам и водителю автомобиля руководитель подаёт с помощью электромегафона, а управление рамой качания, имитатором цели и источником теплового излучения (при стационарном варианте) осуществляет с помощью пульта дистанционного управления.

По командам инструктора при движении автомобиля (тележки) по трассе последний пересекает датчики параметров, информация о прохождении имитатором воздушной цели параметровых участков относительно каждого из стрелков-зенитчиков автоматически вводится через кабели и переходные колодки в прибор контроля. Тепловой источник, установленный на имитаторе цели возле модели, имитирует тепловое излучение.

Стрелки-зенитчики, обнаружив цель, производят подготовку учебно-тренировочного комплекса к пуску, изготавливаются к стрельбе, сопровождают цель и имитируют пуск ракеты. При этом головка самонаведения учебно-тренировочного комплекса захватывает и сопровождает источник теплового излучения. Данные о действиях стрелков-зенитчиков с учебно-тренировочного комплекса по кабелям поступают в прибор контроля.

Руководитель по прибору контроля оценивает правильность последовательности выполнения операций и временные характеристики боевой работы стрелков-зенитчиков, величины вводимых ими углов упреждения и возвышения, а по планшету инструктора – правильность определения зон пуска.

1.4.2. Учебно-тренировочный комплект 9Ф663

Учебно-тренировочный комплект 9Ф663 предназначен:

1) для обучения оператора правилам работы с изделиями 9К310, 9К38;

2) психофизиологической подготовки оператора по обращению с изделиями 9К310, 9К38;

3) одновременного обучения правилам работы и психофизиологической тренировки двух операторов по обращению с изделиями 9К310, 9К38;

4) контроля реальной работы одного оператора с изделиями 9К310, 9К38.

Учебно-тренировочный комплект обеспечивает обучение и реальную работу как в полевых стационарных условиях, так и с объекта, движущегося по ровной местности со скоростью не более 20 км/ч.

Рис. 75. Тренировка стрелков-зенитчиков на УТК

Основные технические данные

Учебно-тренировочный комплект 9Ф663 обеспечивает:

1) обучение оператора правилам работы с изделиями 9К310, 9К38;

2) имитацию звукового, светового и механического воздействия изделий 9К310, 9К38 на стрелка;

3) реальную работу по объектам и их имитаторам;

4) возможность проведения работ с комплектом только в случае наличия разрешения инструктора;

5) безотказность работы при случайном падении изделия 9Ф726 02.000 в трубе 9Ф726 05.000 и прибора 9Ф726 02.010 на бетонное основание с высоты до 2 м в укупорке и с высоты до 1 м на грунт изделия 9Ф726 01.000 с пристыкованным механизмом – тренировочно-практическим 9Ф634 02.000;

6) безопасность при случайном падении изделия 9Ф726 02.000 в трубе 9Ф726 05.000 и прибора 9Ф726 02.010 в укупорке на бетонное основание с высоты до 5 м.

А также:

• психофизиологическое воздействие учебно-тренировочного комплекта на оператора, аналогичное воздействию изделий 9К310, 9К38;

• габаритно-весовые данные изделий 9Ф727 00.000 и 9Ф726 01.000 с пристыкованным МУ 9Ф728 00.000, МТП 9Ф634 02.000 и изделиями 9Б238. Макет соответствует габаритно-весовым данным изделий 9К310 и 9К38;

• питание комплекта 9Ф663 осуществляется от источника питания 9Ф663 02.000 или от внешнего источника напряжением 22–30 В и током не менее 8А.
