Для борьбы с бронированными целями на дальности от 75 м до 4000 м на башне установлен ПТРК второго поколения 9М113М «Конкурс», а для более эффективного поражения живой силы противника на некоторых модификациях БМП-2 на левой стороне башни установлен 30-мм автоматический гранатомет АГ-17.

БМП-2 имеет расширенные возможности для постановки дымовых завес. В дополнение к термодымовой аппаратуре, на бортах башни БМП-2 смонтированы шесть дымовых гранатомётов 902В «Туча», отстреливающих на дальность 200–300 м дымовые заряды, образующие дымовую завесу размером 50×28 м.

В связи с установкой башни больших размеров число входящих в боевой расчёт БМП-2 десантников уменьшено до семи, при этом их размещение по сравнению с БМП-1 изменено: шестеро находятся в десантном отделении, а один расположен отдельно за сиденьем механика-водителя (на БМП-1 это место занимает командир машины, на БМП-2 место командира оборудовано в башне). Все десантники могут вести стрельбу из стрелкового оружия через амбразуры в бортах корпуса; для наблюдения за полем боя они пользуются перископическими приборами наблюдения.

В моторно-трансмиссионном отделении БМП-2 установлен усовершенствованный шестицилиндровый дизельный двигатель УТД-2 °C1, снабжённый системой турбонаддува. Основные узлы трансмиссии и ходовой части практически не претерпели никаких изменений. Установка новой башни привела к увеличению боевой массы машины, что, однако, не отразилось на плавучести БМП-2. Дополнительные амортизаторы на каждом втором опорном катке заметно улучшили ходовые качества машины, особенно плавность хода.

Рис. 93. БМП-2 на плаву

Несмотря на быстро изменяющуюся политическую обстановку в мире, в КБ Курганского машиностроительного завода интенсивно велись работы над созданием новой боевой машины. Усилия специалистов, искавших неординарные решения, которые отвечали бы новым требованиям, принесли свои плоды, в результате чего появилась боевая машина пехоты БМП-3.

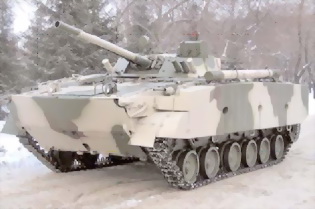

Рис. 94. БМП-3

По конструктивной схеме БМП-3 отличается от своих предшественников. В передней части корпуса в один ряд расположены сиденья трёх членов экипажа. Среднее занимает механик-водитель, крайние – стрелки, каждый из которых обслуживает 7,62-мм пулемёт. Непосредственно за ними находится двухместная башня, в которой располагаются командир машины и наводчик. За башней в кормовой части корпуса размещается десантное отделение, рассчитанное на 5 солдат с полной выкладкой. Как и в БМП-1 и БМП-2, каждый из них может вести огонь изнутри машины через специальные стрелковые гнёзда. Солдаты десанта занимают места в машине через двери в кормовой стенке корпуса, откидные панели в крыше или люки в этих панелях.

Конструктивная схема БМП-3 существенно отличается от общепринятой схемы боевых машин пехоты. Здесь силовое отделение находится в кормовой части корпуса, за сиденьями десанта. Это позволяет более точно уравновесить машину (двигатель и трансмиссия выступают в качестве противовеса мощному бронированию передней части корпуса), что отвечает условиям стабилизации основного вооружения.

Расположение ведущих колёс в кормовой части машины является более выгодным с точки зрения работы гусеничного хода. Люки командира, наводчика и двух стрелков, сидящих по обе стороны от механика-водителя, открываются вперед и тем самым служат дополнительной защитой при спешивании или посадке в машину в непосредственной близости от противника. Люк механика-водителя приподнят и открывается назад. Такое решение продиктовано необходимостью обеспечить механику-водителю нормальный обзор при езде с поднятым сиденьем.

Настоящим шоком для зарубежных специалистов стало вооружение БМП-3. В башне кругового вращения установлена 100-мм нарезная пушка 2А70, спаренная с ней 30-мм пушка 2А72 и спаренный пулемёт калибра 7,62 мм. Стволы обеих пушек соединены хомутами, а пулемёт установлен в отдельном гнезде рядом с ними. Кроме того, впереди, по обе стороны корпуса, расположены ещё два курсовых пулемёта калибра 7,62 мм. Стрелки, обслуживающие их, имеют в своем распоряжении по одному перископу. На БМП-3 установлена система 9К116 «Бастион», которая позволяет вести из пушки стрельбу противотанковыми управляемыми снарядами 9М117. Это система второго поколения, и теперь для поражения цели наводчик должен лишь удержать её в окуляре прицела. Снаряд наводится по лазерному лучу, которым наводчик подсвечивает цель. Лазерный излучатель располагается над пушкой по оси башни. Такой способ наведения ракеты обеспечивает высокую вероятность поражения цели, но в то же время предупреждает противника об опасности, если его машина оснащена системой оповещения.

БМП-3 с одинаковым успехом способна уничтожать живую силу противника, бронетранспортёры, боевые машины пехоты, укреплённые позиции и воздушные цели. Более того, она может представлять серьёзную угрозу практически для любого современного танка.

На БМП-3 установлен четырехтактный десятицилиндровый дизельный двигатель жидкостного охлаждения УТД-29М, развивающий мощность 368 кВт. На дорогах с твёрдым покрытием БМП-3 развивает скорость около 70 км/ч при движении вперед и 20 км/ч при движении задним ходом. Запаса топлива (690 л) хватает на 600 км пробега.

Отличительной особенность БМП-3 также являются установленные водомётные движители, что существенно улучшило маневренность машины. Максимальная скорость плавания достигает 10 км/ч. Изменение направления движения на воде осуществляется при помощи заслонок водомётов. Волноотражательный щиток располагается перед лобовой плитой корпуса и при действиях на суше выполняет функцию дополнительной защиты. БМП-3 оборудована фильтровентиляционной установкой, системой пожаротушения, установленной в силовом и боевом отделениях, а также аппаратурой для постановки дымовых завес.

Общее устройство БМП-2

Боевая машина пехоты БМП-2 предназначена для повышения мобильности, вооружённости и защищённости пехоты на поле боя в условиях применения обычных средств и оружия массового поражения.

Основными частями БМП-2 являются:

1) броневой корпус и башня;

2) силовая установка;

3) трансмиссия;

4) ходовая часть;

5) электрооборудование;

6) специальное оборудование;

7) вооружение и боекомплект.

1. Броневой корпус и башня предназначены для размещения и защиты от огня противника экипажа, вооружения, механизмов и приборов машины. Корпус также предохраняет личный состав от воздействия оружия массового поражения.

Корпус является остовом, соединяющим в единое целое все агрегаты, узлы и механизмы машины, его форма обеспечивает необходимый запас плавучести и рациональное использование внутреннего объёма машины для размещения оборудования и личного состава.

Корпус состоит:

• из носовой части;

• бортов;

• кормовой части;

• крыши;

• днища;

• перегородки силового отделения.

Рис. 95. Основные части БМП-2

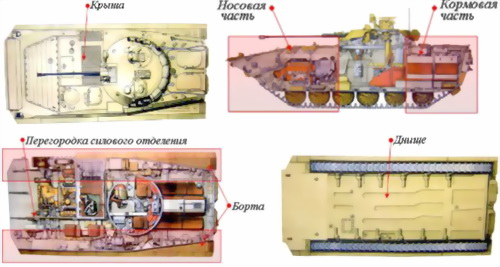

Рис. 96. Состав корпуса

К нижнему носовому листу приваривается два буксирных крюка и две проушины для крепления машины тросами при транспортировании. К наклонному верхнему носовому листу приварены шарниры для крепления ребристого откидного листа и волноотражательного щитка, два кронштейна для крепления фар и их ограждения, упор волноотражательного щитка.

Борта корпуса установлены вертикально, к ним приварен ряд кронштейнов, фланцев, шарниров и других деталей, обеспечивающих монтаж агрегатов и механизмов. В бортах предусмотрены амбразуры, закрываемые броневыми крышками, для ведения огня из машины.

На кормовом листе приварены петли для крепления машины тросами и стопоры для фиксации кормовых дверей в открытом положении.

Крыша состоит из съёмного и несъёмного листов. В ней предусмотрены:

• люки для посадки и высадки экипажа;

• отверстия для заправки машины топливом, маслом и охлаждающей жидкостью, для установки антенны и крепления габаритных фонарей;

• шахты для воздухозаборной трубы и приборов наблюдения.

В днище машины для удобства обслуживания агрегатов и механизмов выполнены отверстия, закрываемые пробками, и люк для доступа к двигателю, закрываемый крышкой. Пробки и крышки установлены на резиновые прокладки.

Крышка люка водителя открывается и закрывается изнутри с помощью эксцентрикового замка со стопором. Для открывания крышки необходимо снять рукоятку со стопора (оттянув её), затем опустить вниз и перевести вперёд (горизонтально). Повернув рукоятку на 180° (на себя), открыть люк, опустить рукоятку вниз и застопорить. Закрывается люк в обратной последовательности.

Крышка люка командира опирается на шариковую опору. Погон фиксируется стопором в двух положениях: прямо и влево на 90°. Запирается крышка клиновым замком. Для открывания люка изнутри нужно расстопорить крышку, повернуть её вверх и застопорить. Для открывания крышки нужно её расстопорить, отпустить вниз и застопорить поворотом рукоятки.

Люк оператора открывается поворотом рукоятки по часовой стрелке, в открытом положении фиксируется стопором.

Верхние люки десантного отделения открываются изнутри поворотом рукоятки.

Кормовые двери закрываются замками, стопорятся стопором и могут быть закрыты специальным штурвалом.

Люки и двери (за исключением люка механика водителя) могут открываться снаружи специальным ключом.

Люк над силовым отделением закрывается ребристым листом, открывается после отворачивания болтов; стопорится пружинящим стержнем.

Рис. 97. Размещение люков на крыше БМП-2

Внутренний объём корпуса разделён на четыре отделения:

• отделение управления;

• силовое отделение;

• боевое отделение;

• десантное отделение.

Отделение управления расположено в носовой части корпуса, слева. В нём размещены:

• места размещения механика-водителя и командира;

• органы управления машиной и спецоборудованием;

• центральный щиток приборов;

• приборы наблюдения и средства связи;

• фильтровентиляционная установка (ФВУ);

• узлы и приборы электроспецоборудования.

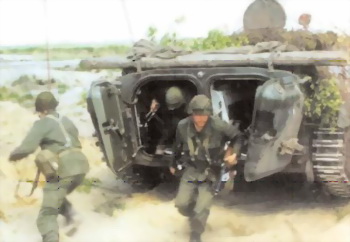

Рис. 98. Высадка десанта через кормовые двери

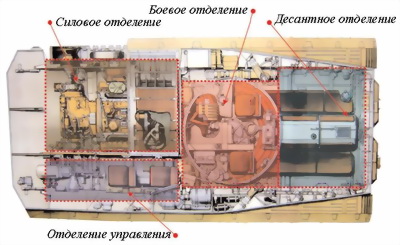

Рис. 99. Отделения БМП-2

Силовое отделение расположено в носовой части корпуса, справа, и отделено теплозвукоизоляционной перегородкой, в которой имеются люки для доступа к агрегатам. В нём размещены:

• агрегаты, узлы и приборы силовой установки и трансмиссии;

• компрессор;

• водооткачивающий насос.

Боевое отделение расположено в средней части корпуса машины. В нём размещены: вооружение и боекомплект; приборы наблюдения и прицеливания; места размещения командира и наводчика; баллоны ППО; укладка ЗИПа.

Десантное отделение расположено в кормовой части машины. В нём размещены:

• топливные баки и аккумуляторный отсек

• сиденья десанта;

• амбразуры для стрельбы;

• система обеспечения обитаемости;

• укладка ЗИП.

Башня – конусообразная, двухместная, сварена из броневых листов, установлена на шариковой опоре. Поворот башни осуществляется на 360° вручную или электроприводом. В лобовой части башня имеет амбразуры для пушки, пулемёта, прицелов. Внутри башни размещены пушка, пулемёт, органы управления вооружением, поворотом башни.

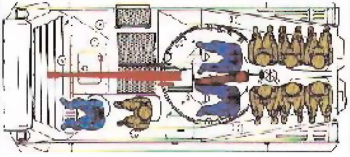

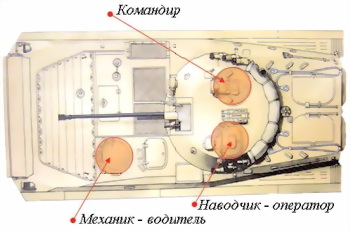

Рис. 100. Размещение экипажа и десанта в БМП-2

2. Силовая установка является источником механической энергии, приводящей машину в движение. Силовая установка БМП включает в себя двигатель УТД-20 и обслуживающие его системы:

• питания топливом и воздухом;

• смазки;

• охлаждения;

• подогрева;

• воздушного запуска.

Силовая установка размещается в носовой части корпуса машины, в силовом отделении.

3. Трансмиссия – совокупность агрегатов, соединяющих двигатель с ведущими колёсами. Трансмиссия БМП включает главный фрикцион, коробку передач, планетарный механизм поворота и бортовые передачи.

Трансмиссия размещена в носовой части корпуса машины в силовом отделении. Главный фрикцион, коробка передач и планетарные механизмы поворота жёстко соединены друг с другом и двигателем и образуют силовой блок.

4. Ходовая часть включает гусеничный движитель и подвеску.

5. Электрооборудование БМП включает:

• источники электрической энергии;

• потребителей электрической энергии;

• вспомогательные и контрольно-измерительные приборы.

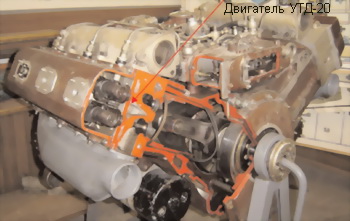

Рис. 101. Силовая установка

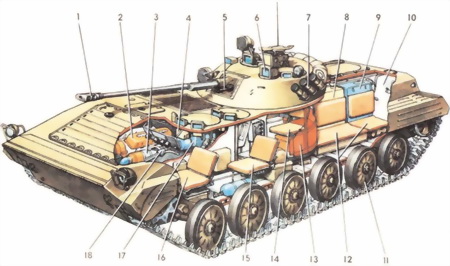

Рис. 102. Общее устройство БМП-2:

1 – орудие; 2 – двигатель; 3 – генератор; 4 – смотровой прибор механика-водителя; 5 – пулемет; 6 – смотровой прибор наводчика БМП; 7 – гранатомёт постановки дымовой завесы; 8 – топливный бак; 9 – отсек аккумуляторов; 10 – топливный бак; 11 – каток; 12 – сиденья десанта; 13 – ограждение башни; 14 – сиденье наводчика; 15 – сиденье стрелка; 16 – сиденье механика-водителя; 17 – фильтровентиляционная установка; 18 – штурвал

6. Специальное оборудование предназначено для защиты экипажа и оборудования машины и включает:

• систему защиты от ОМП;

• систему обеспечения обитаемости;

• противопожарное оборудование;

• систему дымопуска;

• приборы наблюдения;

• курсоуказатель.

7. Вооружение и боекомплект

В башне машины установлены 30#мм автоматическая пушка 2А42, пулемёт ПКТ калибра 7,62 мм (спаренный с пушкой) и пусковая установка для пуска ПТУР:

• 30-мм автоматическая пушка 2А42 предназначена для поражения наземных (легкобронированные средства, живая сила противника и т. д.) и воздушных целей;

• 7,62-мм пулемет ПКТ предназначен для поражения живой силы противника и для подавления небронированных и легкобронированных целей и огневых точек противника;

• противотанковый комплекс включает в себя ПТУР, ПУ машины и ПУ 9П135М.

В машине предусмотрены:

– крепления для личного оружия – двух ручных пулемётов ПК калибра 7,62 мм и шести автоматов АКМ калибра 7,62 мм;

– места для установки двух изделий 9К38 «Игла» или других комплексов для стрельбы по воздушным целям (вместо изделия 9К34 может устанавливаться гранатомёт РПГ-7);

– укладки для двенадцати гранат Ф-1, сигнального пистолета 56-Н-574 калибра 26 мм, двенадцати осветительных ракет, четырёх ПТУР.

Общие сведения о БТР

Первые машины начали поступать в части в середине 1960 года. Серийное производство БТР-60П осуществлялось на Горьковском автозаводе до 1963 года. БТРП (так условно называется машина – бронированное транспортное средство плавающее, он же ГАЗ-49) имеет несущий сварной бронекорпус с плоским дном, передним расположением отделения управления и кормовым размещением силовой установки, четыре ведущих моста с независимой подвеской всех колёс. В каждом колесе имеется встроенный редуктор, используемый для увеличения дорожного просвета. По воде машина передвигается как за счёт гребного эффекта вращающихся колес, так и при помощи специального водомётного движителя реактивного типа.

В средней части корпуса находится десантное отделение, вмещающее 8 человек, в котором стрелки находятся лицом к борту машины. Для ведения огня из автоматов в бортах машины имеется 6 амбразур.

Между полом десантного отделения и днищем машины установлены агрегаты трансмиссии. Открытый сверху корпус является несущим, имеет обтекаемую форму нижней части и днища и изготовлен из катаных броневых листов толщиной 6–8 мм.

Рис. 103. БТР-60

Колеса первой и второй осей управляемые. В подвеске используются 8 торсионных валов и 12 телескопических гидроамортизаторов. На крайних узлах подвески установлены по 2 гидроамортизатора. Пулестойкие шины большого профиля (13–18 дюймов) имеют центральную систему регулирования давления воздуха. Широкая колея позволяет двигаться за танками, а четыре равномерно расположенных оси дают возможность преодолевать рвы шириной до 2 м. В передней части корпуса установлена лебёдка с длиной троса 50 м.

На кронштейнах лобового и бортовых листов корпуса установлен 7,62 мм пулемёт, боекомплект которого составляет 1250 патронов. БТР оснащён ночными приборами водителя ТВН-2 и командира ТКН-1, радиостанцией Р-123.

Полная масса БТР – 9800 кг. На БТР установлено 2 двигателя ГАЗ-40П. Двигатели смонтированы параллельно каждый со своими агрегатами трансмиссии на одной общей раме, но сблокированы не сами двигатели, а только их приводы управления. Блоки двигатель – коробка передач (четырехскоростные, с синхронизаторами) располагаются параллельно на корме БТР, раздаточные коробки – в средней части корпуса. От правого двигателя приводятся в действие колёса первого и третьего мостов (а также лебедка), от левого двигателя – колёса второго и четвёртого мостов.

БТР-70 был принят на вооружение 21 августа 1972 г. Компоновка БТР-70 в целом повторяет компоновку БТР-60. В передней части корпуса находится отделение управления с местами командира машины и механика-водителя. За отделением управления расположено десантное отделение, а в кормовой части корпуса – моторно-трансмиссионное. Командир машины и механик-водитель вне поля боя ведут наблюдение через 2 ветровых стекла, оборудованных стеклоочистителем и обогревательным устройством. В боевом положении стёкла закрываются броневыми крышками, и командир ведёт наблюдение через три перископические прибора ТНП-Б и ТНПКУ-2Б, а механик-водитель – через четыре прибора ТНП-Б. Для доступа в отделение управления в крыше корпуса имеется два люка.

Закрытый герметичный корпус бронетранспортёра сварен из катаных листов броневой стали. Лобовые детали имеют толщину 8–10 мм. Башня также имеет сварную конструкцию, в передней части толщина её брони составляет 6 мм. По сравнению с БТР-60 высота корпуса и бронетранспортёра в целом уменьшена на 185 мм.

Важными новыми элементами конструкции корпуса стали два небольших нижних боковых люка, смонтированные по обе стороны корпуса между второй и третьей парами колёс. Люки предназначены для скрытой посадки и спешивания десанта. Дополнительные люки имеются также в крыше десантного отделения.

Десантное отделение рассчитано на размещение шести мотострелков. Они располагаются на сиденьях лицом к бортам, что позволяет им вести стрельбу со своих мест. Для этого в бортах корпуса имеется шесть закрывающихся броневыми крышками амбразур. Для ведения наблюдения за полем боя в десантном отделении с каждого борта установлено по одному прибору ТНП-Б. Ещё один десантник располагается в передней части корпуса, по другую сторону от него находится стрелок пулемётной установки.

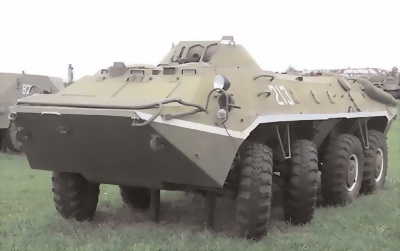

Рис. 104. БТР-70

Бронетранспортёр БТР-70 имеет то же вооружение, что и БТР-60: в бронированной башне кругового вращения установлены 14,5-мм пулемёт КПВТ (крупнокалиберный пулемет Владимирова) и 7,62-мм пулемёт ПКТ (пулемёт Калашникова танковый). Был разработан опытный образец БТР-70 с автоматическим гранатомётом АГ-17, смонтированным на башне, но серийно эта модель не выпускалась.

БТР-70 имеет силовую установку повышенной мощности. В моторно-трансмиссионном отделении в кормовой части корпуса на общей раме установлено два V-образных восьмицилиндровых карбюраторных двигателя ГАЗ-49Б мощностью по 120 л.с. каждый. Для улучшения циркуляции охлаждающей жидкости установлен ручной насос. Охлаждение масла производится в двух радиаторах и теплообменниках. Применение работающих на бензине карбюраторных двигателей сопряжено с повышенной пожароопасностью. Для её снижения топливные баки расположены в изолированных отсеках, бронетранспортёр оборудован также автоматической противопожарной системой. Имеется система отключения силовой передачи от двигателя с места механика-водителя, которая позволяет при выходе из строя одного двигателя быстро отключить его и продолжать движение на другом, исправном.

Как и у БТР-60, ходовая часть выполнена по колесной формуле 8×8. управляемыми являются первые две пары колес, при этом минимальный радиус поворота составляет 12,6 м. Подвеска торсионная, колёса с разъёмным ободом, шины бескамерные, сверхнизкого давления. Имеется система централизованного регулирования давления воздуха в шинах. Наличие в этой системе мощных компрессоров позволяет не только регулировать давление в шинах в зависимости от условий движения, но и компенсировать потерю давления при простреле шины.

При движении по шоссе бронетранспортер БТР-70 развивает максимальную скорость 80 км/ч. Он обладает очень высокой проходимостью по пересечённой местности. Бронетранспортёр плавает со скоростью 9–10 км/ч, которая обеспечивается двухступенчатым водомётным движителем. Запас хода на плаву составляет 12 ч.

При разработке БТР-70 большое внимание было уделено его оборудованию для ведения действий в условиях применения ядерного оружия и других средств массового поражения. На нем размещены фильтровентиляционная установка в составе нагнетателя-сепаратора и фильтра-поглотителя, прибор радиационной разведки ДП-3Б, войсковой прибор химической разведки ВПХР и комплект для специальной обработки. В состав оборудования БТР-70 входят: радиостанция Р-123М, переговорное устройство, отопитель, лебёдка для самовытаскивания.

БТР-80 был принят на вооружение Советской Армии в 1986 г. и в том же году был запущен в серийное производство. Он разработан по той же компоновочной схеме, что и его предшественники.

Герметичный, полностью закрытый корпус бронетранспортёра сварен из катаных стальных листов, расположенных с большими углами наклона к вертикали. Он защищает экипаж и десантников от пуль ручного стрелкового оружия калибра 7,62-мм, а лобовая броня – от пуль калибра 12,7-мм.

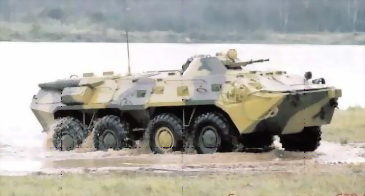

Рис. 105. БТР-80

В отделении управления оборудованы места механика-водителя (у левого борта) и командира машины. В их распоряжении находятся перископические приборы наблюдения ТНП-Б и командирский прибор наблюдения ТКН-3.

За местами механика-водителя и командира установлены одноместные сиденья одного из пехотинцев десанта и стрелка башенной пулемётной установки. Как и у БТР-70, основное вооружение БТР-80 состоит из 14,5-мм пулемета КПВТ и спаренного с ним 7,62-мм пулемета ПКТ. Пулемёты установлены в конической башне с углами наведения 360° по горизонтали и от –4° до +60° по вертикали. Для освещения целей при стрельбе ночью на консоли пулеметной установки смонтирован осветитель ОУ-3ГА2М. На башне также установлены дымовые гранатомёты для стрельбы гранатами 3Д6.

Основная часть десанта – 6 мотострелков – располагается лицом к борту на двух сиденьях, смонтированных вдоль продольной оси корпуса. Для ведения десантниками стрельбы в бортах корпуса имеется семь амбразур, выполненных с разворотом по курсу. Две амбразуры предназначены для стрельбы из пулемётов. Амбразуры снабжены шаровыми опорами, позволяющими стрелять без разгерметизации десантного отделения на зараженной местности, так как фильтровентиляционная установка создает внутри корпуса избыточное давление. Кроме амбразур в бортах и лобовом бронестекле, дополнительно имеется по одной амбразуре в бронированных люках крыши десантного отделения. Через полуоткрытые люки можно вести стрельбу по противнику на склонах гор. Кроме двух люков в крыше корпуса, для посадки и спешивания десанта используются двухстворчатые двери на обоих бортах бронетранспортёра. Одна створка двери откидывается вверх, а другая спускается вниз и образует подножку, благодаря чему в случае необходимости посадка и спешивание десанта могут производиться при движении машины.

Важным фактором повышения «живучести» БТР-80 на поле боя стало использование вместо пожароопасных карбюраторных двигателей V-образного восьмицилиндрового дизельного двигателя КамАЗ-7403 с жидкостным охлаждением и турбокомпрессорным наддувом. При 2600 об/мин он развивает максимальную мощность в 260 л. с. С 1993 г. БТР-80 выпускается с двигателем ЯМЗ-238М2 мощностью 240 л.с., который выполнен в виде единого блока со сцеплением и коробкой передач и размещен в моторно-трансмиссионном отделении в кормовой части корпуса. Здесь же установлены водяные и масляные радиаторы, теплообменники, маслоохладитель коробки передач, предпусковой подогреватель двигателя, водомётный движитель, водооткачивающий насос, фильтровентиляционная установка, топливные баки, генераторы и другое оборудование.

Ходовая часть БТР-80 выполнена по традиционной для этого семейства машин колёсной формуле 8×8 с двумя парами передних управляемых колёс. Несмотря на применение в силовой установке одного двигателя вместо двух, оригинальная конструкция раздаточной коробки позволила использовать в БТР-80 многие узлы и детали его предшественника БТР-70 с незначительными изменениями. Это способствовало быстрейшей организации производства бронетранспортёра и освоению его в войсках. На БТР-80 использована индивидуальная торсионная подвеска. На колёсах установлены бескамерные шины сверхнизкого давления, имеется центральная система регулирования давления воздуха в шинах, благодаря чему БТР-80 обладает проходимостью, сравнимой с проходимостью гусеничных машин.

На колёсах бронетранспортёра могут устанавливаться также пулестойкие шины КИ-80 или КИ-126, позволяющие при многократном простреле их пулями всех калибров и полном отсутствии в них давления воздуха пройти ещё несколько сотен километров.

Благодаря использованию мощного дизельного двигателя БТР-80 по шоссе развивает скорость 80–90 км/ч, на плаву – 10 км/ч. Последнее осуществляется за счёт водомётного движителя.

В состав оборудования БТР-80 входят радиостанция Р-123М и танковое переговорное устройство Р-124 (на машинах более позднего выпуска установлено устройство Р-174), средства защиты от ОМП (в том числе фильтровентиляционная установка, прибор радиационной разведки ДП-3Б и прибор химической разведки ВПХР), автоматическая противопожарная система и лебёдка для самовытаскивания.

Новый бронетранспортёр выпускается на филиале ГАЗа – Арзамасском машиностроительном заводе. Прежде на БТР-80 устанавливался дизель КамАЗа или ЯМЗ-238, а новый силовой агрегат (челябинский многотопливный турбодизель А-58 мощностью 510 л. с. и гидромеханическая КПП) заимствован у боевой машины десанта БМД-3. Привод на колёса необычен: поток мощности распределяется отдельно на колёса правого и левого борта, а благодаря дополнительной гидрообъёмной передаче БТР-90 может, подобно гусеничной машине, буквально вертеться на одном месте.

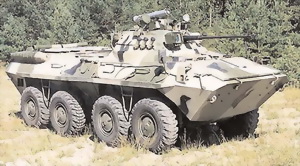

Рис. 106. БТР-90

Новая независимая торсионная подвеска и шины с регулировкой давления позволяют развивать на шоссе скорость до 100 км/ч, а благодаря двум водомётам БТР-90 уверенно плывет при волне до 3 баллов. Если раньше на БТРе стояли только спаренные пулемёты (калибра 14,5 и 7,62-мм), то теперь бронетранспортёр вооружён «до зубов»: в придачу к автоматической 30-мм пушке и 7,62-мм пулемёту ПКТ в башне стоят гранатомёт и противотанковый ракетный комплекс «Конкурс». Сама башня имеет стабилизацию в двух плоскостях.

Таблица 16

Сравнительная характеристика модификаций БМП

1	Боевая масса, кг	12600	13700	18700
2	Расчёт (экипаж/десант)	3/8	3/7	3/7
3	Скорость движения, км/ч:
	по шоссе	65	65	72
	по грунтовой дороге	40–45	40–50	40–50
	на плаву	7	7	10
4	Двигатель	УТД-20 многотопливный	УТД-2 °C1 многотопливный	УТД-29 многотопливный
5	Мощность, л.с.	300	300	500
6	Запас топлива, л	462	460	480
7	Запас хода, км	600	550–600	600–650
8	Вооружение (боекомплект)	1) 73 мм пушка 2А28 «Гром» (40); 2) 7,62 мм спаренный пулемет ПКТ (2 000); 3) ПУ ПТРК 9М14М «Малютка» (4)	1) 30 мм пушка 2А42 (500); 2) 7,62 мм спаренный пулемет ПКТ (2000); 3) ПУ ПТРК 9М111 / 9М113 «Конкурс» (4); 4) ПЗРК 9К34 «Стрела-3» или РПГ-7 (2)	1) 100 мм пушка – ПУ 2А70 (22+18); 2) 30 мм автоматическая пушка 2А72 (500); 3) 7,62 мм спаренный пулемёт ПКТ (6 000, общий); 4) 7,62 мм курсовой пулемёт ПКТ – 2 шт. 5) ПТРК 9К116 «Бастион» – (4 ПТУР 9М117); 6) ПЗРК 9К310 «Игла-1»/ 9К38 «Игла» (2); 7) РПГ-7/18 (5)
9	Компоновочная схема	Моторно-трансмиссионное отделение – спереди, боевое – в центре, десантное – сзади	Моторно-трансмиссионное отделение – спереди, боевое – в центре, десантное – сзади	Отделение управления – спереди, боевое и десантное – в центре, моторно-трансмиссионное – сзади
10	Бронирование	Броня стальная катаная	Броня стальная катаная гомогенная (противопульная, противоосколочная)	Броня алюминиевая катаная
11	Год принятия на вооружение	1966	1980	2005

Таблица 17

Сравнительная характеристика модификаций БТР

1	Боевая масса, кг	9900	11500	13600	20920
2	Расчёт (экипаж/десант)	2/8	3/7	2/8	2/8 (3/7)
3	Скорость движения, км/ч:
	по шоссе	80	80	80	100
	по грунтовой дороге	40	45	40	45
	на плаву	10	10	9	9
4	Двигатель	2 × ГАЗ-49	2 × ГАЗ-49Б	КамАЗ-7403	Многотопливный двигатель
5	Мощность двигателя, л.с.	2×90	2×120	260	510
6	Запас топлива, л	290	290 + 120	300	300
7	Запас хода, км	500	450	600	800
8	Вооружение (боекомплект)	14,5 мм пулемёт КПВТ (500) + спаренный с ним 7,62 мм пулемёт ПКТ (2000)	1) 14,5 мм пулемёт КПВТ (500); 2) 7,62 мм пулемёт ПКТ (2000); 3) гранатомёт РПГ-7 (два автоматических гранатомёта АГС-17)	Спаренные пулемёты: 1) 14,5 мм КПВТ (500); 2) 7,62 мм ПКТ (2000)	1) 30 мм автоматическая пушка 2А42 (500); 2) 7,62 мм пулемёт ПКТ (2000); 3) гранатомёт 30 мм АГ-17 (400); 4) ПТРК (4)
9	Компоновочная схема	8×8
10	Защита	противопульная
11	Год принятия на вооружение	1959	1972	1986	1990

Одно только плохо: хотя БТР-90 выигрывает у своих предшественников по ходовым качествам, защите и вооружению, он не стал компактнее. Внешними отличиями нового БТР-90 являются установленный в задней левой части башни вынесенный автоматический гранатомёт АГ-17 «Пламя» с дистанционным приводом, новый инфракрасный прожектор с теплозащитным кожухом, буфер с фарами в носовой части. Бронирование машины усилено за счёт установки накладных бронеплит.

Автоматический гранатомёт позволяет уничтожать открыто расположенную и укрытую в окопах и складках местности живую силу противника на дальностях до 1700 м. Управление осуществляется наводчиком. Установка с гранатомётом стабилизирована в вертикальной плоскости, по горизонтали она наводится поворотом башни. Колёсная формула осталась прежней – 8×8.

Многоцелевой тягач лёгкий бронированный (МТ-ЛБ)

За свою сорокалетнюю историю МТ-ЛБ завоевал большую популярность как у нас, так и за рубежом. Наверно, называя машину «многоцелевой тягач», его создатели не предполагали, что она станет основой для более чем 80 модификаций – от бронетранспортёра до боевых комплексов. Парк этих машин составляет около двух десятков тысяч. И по сей день они остаются незаменимыми в районах Дальнего Востока и Крайнего Севера, где одним из важнейших показателей для боевых машин является проходимость.

Родиной этой уникальной машины является Харьков – город, давший жизнь не одному знаменитому образцу бронетанковой техники. Здесь стоит вспомнить легендарные БТ-7, Т-34 или революционный Т-64. Но, в отличие от своих «земляков», МТ-ЛБ разрабатывался не в стенах паровозостроительного завода, а в КБ Харьковского тракторного под руководством А. Белоусова.

Техническое задание на разработку было выдано в конце 1950-х в связи с появлением новых артиллерийских систем и изменившейся концепцией их боевого использования. Выпускаемые в то время на Курганском машиностроительном заводе гусеничные артиллерийские тягачи были легко уязвимы от огня стрелкового оружия и осколков снарядов, имели высокий силуэт и не могли преодолевать глубокие броды.
