Как во время сборки часов, так и перед окончательным закрыванием часов крышкой, необходимо продувать механизм воздухом с помощью резиновой груши.

12. ОСОБЕННОСТИ РЕМОНТА НАРУЧНЫХ ЭЛЕКТРИЧЕСКИХ ЧАСОВ

С распространением в быту наручных электрических часов актуальным становится вопрос их ремонта. До настоящего времени нет необходимой для этого специальной литературы. Для обеспечения ремонта наручных электрических часов нужна подготовка специальных кадров, знакомых с элементами электротехники. Кроме того, часовые мастерские требуется оборудовать соответствующей электроизмерительной аппаратурой и монтажным инструментом.

При ремонте электрических часов часовому мастеру наиболее часто приходится заменять в часах батарейку, истощившуюся в процессе работы часов (обычно одной батарейки достаточно на год). Для смены батарейки следует открыть крышку корпуса часов, вывести пружинку, удерживающую батарейку, из зацепления с колонками, после чего, перевернув часы, осторожно вытряхнуть батарейку. При установке новой батарейки особое внимание следует обращать на то, чтобы она была установлена строго соответственно полярности ее выводов (плюс – крышка батарейки, минус – ее корпус). Необходимо также избегать закорачивания батарейки, даже самого кратковременного. Брать батарейку пинцетом категорически запрещено.

Так же часто приходится регулировать контактную группу часов. При сильной деформации контактных пластин наиболее целесообразно полностью заменить весь контактный узел. Если же нарушения в контактной системе незначительны, ее можно подрегулировать, изгибая колонки, .несущие контактные пластины.

Катушка часов ремонту не подлежит, и при ее повреждениях должна заменяться новой.

Ремонт механической части электрических часов не требует каких-либо специальных производственных навыков, так как ремонт всех остальных деталей практически не отличается от метода ремонта деталей механических часов.

Специфичность конструкции электрических часов в смысле применения постоянных магнитов, миниатюрных катушек, ряда деталей из специальных металлов, как например деталей магнито-провода, не позволяет в настоящее время организовать их полный ремонт в условиях часовых мастерских. В настоящее время сложный ремонт электрических наручных часов производится, как правило, в специализированных производственных гарантийных ремонтных мастерских, организуемых непосредственно на заводе-изготовителе.

13. КОНСТРУКЦИЯ И РЕМОНТ МЕХАНИЗМА ХОДА

 ЦИЛИНДРИЧЕСКИХ ЧАСОВ

В настоящем разделе рассматривается только узел хода цилиндрических часов, так как остальные узлы этих часов по своему устройству не отличаются от аналогичных узлов часов с анкерным ходом независимо от калибра.

Рис. 163. Собранный цилиндр без баланса и его деталей:

1 – стальная трубка; 2 – входная губа; 3 – выходная губа; 4 – пробки; 5 – латунная втулка; 6 – готовый цилиндр

Цилиндрический ход (или спуск) относится к типу ходов с трением на покое и имеет цилиндрические поверхности покоя палет.

Этот ход состоит в основном из цилиндра и спускового колеса и встречается редко в часах устаревших конструкций.

Цилиндр (рис. 163) представляет собой тщательно отшлифованную и отполированную снаружи и внутри стальную трубку с двумя вырезами, которые служат для прохода зуба цилиндрического колеса. Рабочая часть цилиндра скошена под углом и делится на входную и выходную губы. В цилиндр вставляются сверху и снизу так называемые пробки, которые имеют на концах цапфы, входящие в отверстия камней. Кроме того, на тело цилиндра насажена с двумя уступами латунная втулка. На нижнем уступе втулки установлен и приклепан баланс, а на верхний насажена колодка с волоском.

Для того чтобы амплитуда колебания цилиндра не превышала 180° (иначе зуб заскочит в разрез цилиндра с другой стороны, и часы остановятся), баланс имеет сбоку штифт, который упирается в упорный штифт внутри моста.

Работа цилиндрического хода заключается в следующем. Например, после того как баланс сдвинут с мертвой точки вправо, вместе с ним поворачивается и цилиндр (рис. 164). При этом острие зуба падает на покой входной губы цилиндра, а баланс и цилиндр, продолжая свой путь, поворачиваются на дополнительную дугу. Острие зуба в это время упирается в боковую поверхность цилиндра. При этом цилиндрическое колесо остается неподвижным, пока волосок, свернувшись, не остановит баланс и не повернет его назад.

Рис. 164. Работа цилиндра и цилиндрического колеса. Элементы зуба цилиндрического колеса:

1 – цилиндрическое колесо; 2 – цилиндр; 3 – ножка зуба; 4 – острие зуба; 5 – пятка зуба; 6 – затылок зуба

Баланс, возвращаясь назад, начинает движение влево. Острие зуба продолжает упираться во внешнюю боковую поверхность цилиндра.

Цилиндр при движении поворачивается настолько, чтобы входная губа выскользнула из-под острия зуба. Цилиндрическое колесо при этом больше не удерживается на месте, а стремится повернуться, и спинка зуба скользит по импульсной поверхности входной губы цилиндра. Но так как спинка зуба от острия к пятке расширена, то баланс отбрасывается с большой силой. Баланс и вместе с ним цилиндр описывают дополнительную дугу влево.

Пятка зуба соскальзывает с кромки входной губы, и в это время острие зуба падает внутри цилиндра на покой выходной губы. Цилиндр продолжает поворачиваться, а острие зуба цилиндрического колеса упирается во внутреннюю поверхность выходной губы цилиндра. В это время вырез попадает в основание ножки зуба и цилиндрического колеса. Колесо останавливается вторично.

Дойдя до конца своей амплитуды, баланс вместе с цилиндром двигаются обратно, и в один из моментов цилиндр выскальзывает из-под острия зуба.

После этого зуб начинает двигаться и спинка его поворачивает цилиндр, проходя по импульсной поверхности выходной губы.

Рис. 165. Специальные пуансоны для удаления и вставки пробок:

1 – пуансон для удаления пробок; 2 – пуансон для вставки пробок; 3 – наковальни; 4 – пуансон при установке пробки

Как только зуб выйдет из соприкосновения с выходной губой, следующий за ним зуб упадет на покой входной губы, и вся работа механизма цилиндрического хода начнется сначала.

Как цилиндрическое колесо, так и цилиндр очень хрупки и требуют от мастера особо осторожного обращения.

Шероховатые, плохо отполированные у пробок цилиндра цапфы и пятки необходимо отполировать или пробки заменить. Для этого нужно поставить цилиндр над отверстием наковальни и специальным пуансоном выбить пробку (рис. 165). Новую пробку запрессовывают также специальным пуансоном.

Если нижняя плоскость цилиндрического колеса трет пробку, нужно укоротить цапфу.

В некоторых случаях, когда трение происходит по верхней части цилиндрического колеса, его устраняют, передвигая и укорачивая пробки.

Одно из основных условий хорошего хода в цилиндрических часах – это полировка цилиндра. Для этого цилиндр необходимо проверить в том месте, где происходит трение между острием зуба цилиндрического колеса и цилиндром с наружной и внутренней сторон. Если на цилиндре заметна полоска, необходимо это место отполировать крокусом, набранным на чурку. После тщательной промывки цилиндра и колеса в бензине их необходимо размагнитить над магнитной машинкой.

Если расстояние между цилиндром и цилиндрическим колесом больше нормального, амплитуда колебания баланса будет небольшой, получится так называемый мелкий ход. Наоборот, если расстояние между цилиндром и цилиндрическим колесом меньше допустимого, амплитуда колебания баланса будет увеличена, что вызовет глубокий ход. Проверить глубину хода можно следующим образом. Поворачивают баланс в сторону выхода зуба цилиндрического колеса, при этом острие следующего зуба должно упасть недалеко от импульсной плоскости цилиндра. В некоторых часах на платине, против колонки волоска, имеются три точки и одна точка на балансе. При правильном сцеплении цилиндрического колеса с цилиндром вход и выход зуба происходит на крайних точках, против точки на балансе.

Глубину зацепления регулируют передвижением нижнего моста.

При подборке нового цилиндрического колеса необходимо, чтобы цилиндр, находясь между пяткой одного зуба и вершиной другого зуба цилиндрического колеса, имел нормальный зазор и чтобы пятка зуба цилиндрического колеса во время работы хода проходила точно против отверстия камня нижней цапфы баланса, но не больше, чем на уровне задней стенки в отверстии камня.

14. РЕМОНТ ПРОТИВОУДАРНОГО УСТРОЙСТВА

НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ

Детали противоударного устройства практически редко выходят из строя. Наиболее чувствительным звеном этого устройства является пружина, удерживающая накладной камень. Однако из-за ее малых размеров и сложной формы поврежденную пружину невозможно ни отремонтировать, ни изготовить в условиях часовой мастерской, ее можно только заменить новой.

Часовому мастеру часто приходится разбирать, чистить и собирать противоударное устройство. Разборку производят в следующем порядке.

1. Освобождают пружинящие концы лирообразной пружины, приподнимают над накладной и с поворотом выводят из паза, удерживающего ее Т-образный хвостовик.

В некоторых зарубежных конструкциях, где применены не лирообразные пружины, а кольцевые трехлапые, пружину от накладки отделяют пинцетом, повернув ее на 45°, после чего пружина легко отделяется от накладки.

2. Перевернув накладку над бензинницей, легким встряхиванием сбрасывают накладной камень. Если он влип в загустевшее масло, накладной камень отделяют, подтолкнув его цапфой старой оси баланса, пропущенной в отверстие сквозного камня.

Очистив детали противоударного устройства, его собирают в обратной последовательности. Особое внимание следует обращать на качество конических направляющих поверхностей шатона и накладки.

Концы лирообразной пружины закрепляют очень осторожно, закладывая их поочередно с помощью пинцета в пазы накладки.

Для установки шатона и накладного камня рекомендуется применять специальный пинцет, снабженный на концах пазами и фиксируемый винтом.

15. ЧАСЫ С АВТОМАТИЧЕСКИМ ЗАВОДОМ

В часах с автоматическим заводом пружина заводится с помощью груза, перемещающегося относительно механизма часов при изменении их положения в процессе носки. Этот груз через специальную зубчатую передачу, преобразующую перемещения груза во вращение заводного валика, сопряжен с заводным механизмом часов.

Груз, обычно изготовляемый в форме сектора, заводит часы или при круговом вращении, или же при ограниченном повороте между двумя упорами.

В некоторых конструкциях часов применяются отключающие устройства для отключения механизма заводки пружины от руки в момент работы узла автоматического завода.

Для предотвращения обрывов заводной пружины от перекручивания в барабане применяют фрикционный тормоз. Он состоит из стальной термообработанной ленты, охватывающей периметр барабана немногим более одного оборота и превышающей толщину заводной пружины примерно в 1,5 раза. Лента снабжена крючком для крепления наружного конца заводной пружины. Если пружина заведена полностью, лента фрикциона деформируется и проскальзывает внутрь барабана.

Некоторые часы с автоматическим заводом снабжены счетчиками степени заводки пружины. Счетчик представляет собой триб, сопряженный с барабаном и несущий стрелку, показывающую на дополнительной шкале циферблата резерв заводки часов. Эта шкала обычно рассчитана на 36 час, реже – на 44 часа. В отдельных случаях применяется указатель в виде оцифрованного диска, цифры которого видны в окно на циферблате.

Отечественная промышленность выпускает часы «Родина», снабженные устройством автоматического завода пружины. В этих часах грузовой сектор сопряжен с барабанным колесом через зубчатую передачу, находящуюся в постоянном кинематическом взаимодействии.

Барабанное колесо свободно установлено на заводном валике и сопряжено со вторым барабанным колесом, жестко установленным на заводном валике, через четырехлопастную или двухлопастную пружинную скобу, упирающуюся своими лопастями в торцовые храповые зубья, имеющиеся на поверхности барабанных колес.

Вся зубчатая передача механизма автоматического завода расположена между основной платиной часов и дополнительными мостами.

К типичным дефектам механизма автоматического завода, встречающимся при ремонте часов, следует отнести износ зубьев колес указанного механизма, поломку пружинной скобы, сопрягающей барабанные колеса, загрязнение колесной передачи.

Ремонт часов с автоматическим заводом по существу не отличается от ремонта обычных наручных часов. Разборку часов с автоматическим заводом начинают с удаления грузового сектора и снятия зубчатой передачи заводного устройства.

16. ЧАСЫ С КАЛЕНДАРНЫМ УСТРОЙСТВОМ

Одним из наиболее распространенных дополнительных устройств, находящих применение в часовых механизмах, является календарное устройство. В настоящее время известно значительное количество различных модификаций этого устройства, отличающихся в основном по своей сложности. Существуют и наиболее распространены в часах простейшие календари, показывающие только числа, с ручной перестановкой 31-го числа в месяцах, имеющих 30 дней; не менее распространены в часах календари, показывающие только дни недели.

Известны и более сложные конструкции, показывающие дни недели, числа, название месяца и обладающие частичной или полной автоматической коррекцией.

Детали календарного механизма, как правило, расположены под циферблатом часов. Наиболее распространенная конструкция календаря, использованная в часах отечественного производства «Полет», имеет оцифрованный календарный диск для показания чисел, выполненный в виде кольца, удерживаемого на платине тремя центрирующими винтами и снабженного 31 трапецеидальным зубом внутреннего зацепления. Этот диск переставляется один раз в сутки с помощью шестерни, совершающей один оборот в сутки и сопряженной через промежуточное колесо с часовым колесом.

Названная шестерня несет пружинящий палец, который и переставляет календарный диск. При взаимодействии с зубцами диска палец ложится на упор, также закрепленный на шестерне, и, получив таким образом дополнительную жесткость, переставляет диск. Время перестановки 1,5-2 часа.

Если шестерня вращается в противоположном направлении, что может быть при перестановке стрелок, палец, прогибаясь в противоположную сторону, проскальзывает по зубцам диска, и даты не перестанавливаются.

Корректировка показаний календаря осуществляется одновременно с переводом стрелок при их вращении в прямом направлении.

Поскольку цифры календарного диска весьма малы, в стекло часов, против окна циферблата, в котором появляются цифры календаря, вмонтирована миниатюрная линза, увеличивающая размеры цифр.

Календарное устройство практически мало подвержено поломкам. Наиболее слабым звеном является пружинный палец шестерни, деформирующийся в процессе эксплуатации часов.

За рубежом встречаются более сложные конструкции календарных устройств. Эти конструкции уникальны и в практике ремонта встречаются весьма редко. Наибольший интерес представляет конструкция часов фирмы «Филипп Патек», в которой применен полностью автоматизированный календарь, показывающий дату, день недели, месяц и фазы луны. Как и во всех подобных календарных устройствах, в нем применено колесо, совершающее один оборот в четыре года и программирующее перемещение остальных элементов календаря, автоматически осуществляющего, таким образом, даже смену високосных дат 28 и 29 февраля.

17. АВТОМАТИЧЕСКИЙ КОРРЕКТОР ХОДА НАРУЧНЫХ ЧАСОВ

В последнее время в наручных часах иностранного производства применяется дополнительное устройство, называемое автоматическим корректором хода. Это устройство предназначено для регулировки хода часов при переводе их стрелок на величину, пропорциональную суточному отклонению стрелок часов от значения правильного времени.

Детали автоматического корректора обычно смонтированы под циферблатом часов на их платине.

Устройство представляет собой рычаг, несущий зубчатый сектор, сопряженный с колесами стрелочного механизма часов или с переводным колесом. При вытягивании заводной головки для перевода стрелок названный сектор входит в зацепление с зубчатым венцом градусника. При переводе стрелок на несколько минут вперед или назад, соответственно суточной поправке часов, зубчатый сектор поворачивает в нужную сторону градусник и выходит из зацепления с его венцом, осуществляя коррекцию хода на несколько секунд. Дальнейшее перемещение стрелок происходит, таким образом, без воздействия на градусник.

В последующие сутки, если отклонение в показаниях часов от правильного времени, происходит вновь, то при установке стрелок корректор снова несколько сместит градусник. Процесс повторяется в положении, близком к нулевому суточному ходу.

В случае, если стрелки переставляются в пределах величины перемещения градусника, то сектор перемещает градусник на соответствующий угол, без выхода из зацепления с зубчатым венцом.

В настоящее время известно несколько конструктивных модификаций описанного устройства, не имеющих глубоких конструктивных различий и принцип действия которых аналогичен.

Регулировка корректора состоит в соблюдении правильного взаимного расположения его деталей, а именно, чтобы зубчатый сектор начал и окончил свое взаимодействие с венцом градусника в пределах + 0,5 мин относительно цифры 12 циферблата.

ГЛАВА VI

КОНСТРУКЦИЯ и РЕМОНТ БУДИЛЬНИКОВ

В этой главе описываются только специфические особенности конструкции будильников и ремонт их деталей и узлов, отличающихся от карманных и наручных часов.

1. КОНСТРУКЦИЯ

Характерной особенностью будильника является наличие сигнального устройства (рис. 166).

Будильник имеет два самостоятельных механизма, работающих независимо, но согласованно по времени, – механизм хода (анкерный) и механизм боя. Будильники бывают с боковой или с центральной сигнальной стрелкой. Звуковоспроизводящие детали могут быть расположены как внутри корпуса, так и снаружи. Очень распространены будильники с опорой баланса на конических цапфах.

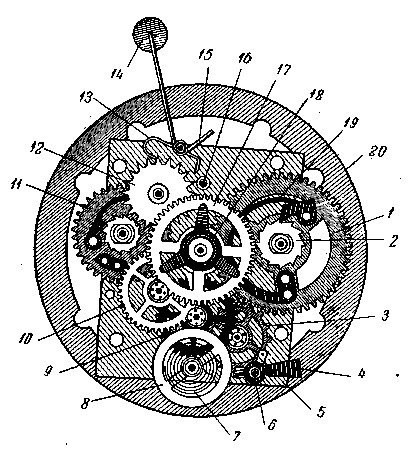

Рис. 166. Механизм будильника: 1 – заводное колесо хода; 2 – храповое колесо, 3 – ходовое колесо с трибом; 4 – якорь; 5 – противовес анкера; 6 – ось анкера; 7 – спираль; S__баланс; 9 – секундное колесо с трибом; 10 – промежуточное колесо с трибом; 11 – заводное колесо боя; 12 – скобочное колесо с трибом; 13 – скобка молотка; 14 – молоток; 15 – короткий стержень молотка; 16 – сигнальный валик; 17 – центральное колесо; 18 – фрикционная пружина; 19 – пружина собачки; 20 – собачка

Механизм хода будильника состоит из следующих деталей:

1. Стальная, полированная ось баланса (рис. 167), заостренная с двух концов, имеющая в центре паз. Ось вращается в двух стальных центровых винтах, имеющих тщательно отполированное коническое углубление и ввинченных в переднюю и заднюю платины. Существуют также будильники, в центровых винтах которых закреплены камни.

2. Баланс запрессованный на указанную ось (рис. 168).

3. Импульсный штифт, закрепленный на перекладине баланса.

4. Вилка, имеющая четыре рожка, обеспечивающих ее взаимодействие с импульсным штифтом и предохраняющих вилку от несвоевременных перемещений. Паз на оси баланса пропускает рожки вилки при ее (перемещении во время сообщения балансу импульса.

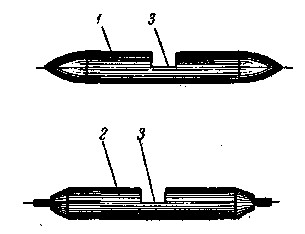

Рис. 167. Оси баланса будильника:

1 – ось баланса будильника, заостренная с двух концов; 2 – ось баланса с цапфами; 3 – паз для прохождения вилки

Рис. 168. Узел хода будильника и ходовое колесо:

1 – баланс; 2 – анкерная вилка; 3 – четыре рожка анкерной вилки; 4 – паз оси; 5 – импульсный штифт; 6 – ось баланса; 7 – два штифта – входной и выходной; 8 – якорь; 9 – ось анкерной вилки; 10 – противовес анкерной вилки; 11 – ходовое колесо; 12 – пятка зуба ходового колеса; 13 – плоскость импульса; 14 – вершина зуба; 15 – плоскость покоя; 16 – угол притяжки

5. Якорь, запрессованный на оси вилки. На нем установлены два штифта – входной и выходной, для взаимодействия с ходовым колесам, имеющим 15 наклонных зубьев для необходимой притяжки. Зуб ходового колеса имеет пятку, вершину, плоскости импульса и покоя и угол притяжки. Входным и .выходным штифтами якорь охватывает 2,5 зуба ходового .колеса. Амплитуда баланса составляет 270°. При колебании баланса эллипс упирается в рожки вилки, а штифт якоря – в обод колеса, который выполняет роль ограничителя колебаний анкера.

Рис. 169. Последовательная работа хода будильника

6. Волосок, который внутренним концом закрепляется в отверстие колодки, установленной на оси баланса, а наружным концом с помощью штифта закрепляется в отверстии колонки, приклепанной к задней платине.

Последовательность работы хода будильника показана на рис. 169.

Наряду с будильниками крупного размера, выпускаются малогабаритные будильники со штифтовым или обычным анкерным ходом.

Одна .из разновидностей хода будильника показана на рис. 170.

Рис. 170. Узел хода малогабаритного будильника со штифтовым ходом

2. ПЕРЕДАЧА, СТРЕЛОЧНЫЙ И СИГНАЛЬНЫЙ МЕХАНИЗМЫ

Колесное зацепление. Оно состоит из колес и трибов. Часто трибы ,в будильнике имеют цевочное, т. е. штифтовое зацепление (рис. 171). Цевочное зецепление весьма несовершенно, но в то же время мало чувствительно к нарушению точности расстояния между осями и легко переносит загрязнение.

Рис. 171. Цевочное (штифтовое) зацепление:

1 – стальной штифт триба; 2 – зубья колес; 3 – ось колеса

Рис. 172. Заводное колесо хода: ! – вал заводного колеса; 2 – собачка; 3 – нижняя цапфа вала; 4 – крючок для внутреннего конца пружины; 5 – пружинка собачки; 6 – храповое колесо; 7 – резьба для ключа

Узел завода будильника показан на рис. 172. Храповое колесо запрессовано на вал заводного колеса и входит в зацепление с собачкой, закрепленной на заводном колесе заклепкой. К окружности храпового колеса собачку прижимает пружина.

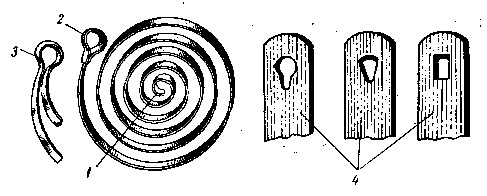

Рис. 173. Формы наружного и внутреннего конца пружины:

1 – внутренний конец пружины; 2 – наружный конец пружины; 3 – новая форма наружного конца пружины; 4 – форма внутренних замков пружины

Вал заводного колеса имеет резьбу для закрепления заводного ключа и крючок для внутреннего конца пружины, наружный конец которой закреплен на колонке механизма.

На рис. 173 показаны основные формы наружного и внутреннего концов пружины.

При работе механизма пружина, стремясь развернуться, действует на крючок вала, вал поворачивает храповое колесо, которое через собачку вращает заводное колесо, приводящее в движение весь механизм.

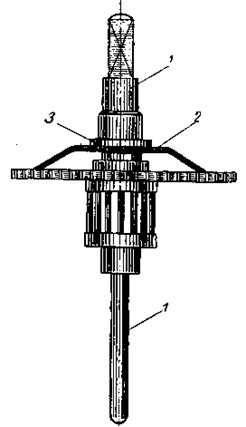

Рис. 174. Центральное колесо будильника:

1 – вставной стержень; 2 – фрикционная пружинка; 3 – насаженная шайба

Центральное колесо с наборным трибом (рис. 174), связаны с осью 1, проходящей через них с помощью фрикционной пружины 2, находящейся между центральным колесом и шайбой 3, вследствие чего ось вращается вместе с центральным колесом. Одновременно ось может фрикционно вращаться в центральном колесе при переводе стрелок.

Рис. 175. А – стрелочные колеса и сигнальный механизм будильника (вид сбоку):

1 – заводное колесо; 2 – храповое колесо боя; 3 – вал заводного колеса; 4 – скобочное колесо боя; 5 – пружина сигнального вала; 6 – гайка сигнального вала; 7 – контргайка сигнального вала; 8 – шайба сигнального вала; 9 – ось якоря; 10 – якорь; 11 – молоток; 12 – короткий стержень молотка; 13 – пружина -защелка; 14 – муфта сигнального колеса; 15 – штифт сигнального колеса; 16 – вырез в муфте сигнального колеса; 17 – сигнальное колесо; 18 – ось и шайба; 19 – триб вексельного колеса; 20 – часовое колесо; 21 – минутный триб;

Б – стрелочные колеса со стороны циферблата

Стрелочные колеса (рис. 175). На оси центрального колеса запрессован минутный триб, от которого через вексельное колесо с трибом приводится в движение часовое колесо.

Сигнальный механизм связан с ходом будильника через сигнальное колесо (рис. 176), находящееся в зацеплении с трибом вексельного колеса. Сигнальное колесо вращается на оси (сигнальный вал), в которую вставлен штифт, упирающийся в торец муфты сигнального колеса. На этой оси закреплена сигнальная стрелка. Сигнальное колесо вместе с муфтой прижато к штифту сигнальной пружиной, упирающейся снизу в колесо. Как только часовая стрелка подходит к указанному сигнальной стрелкой времени, сигнальное колесо под давлением сигнальной пружины приподнимается, и штифт входит в вырез муфты в сигнальном колесе. Согнутый конец сигнальной пружины освобождает короткий стержень на рычаге молотка, и молоток начинает ударять по звонку. При помощи косого среза в торце муфты сигнального колеса во время хода часов под давлением штифта, сигнальное колесо и пружина опять опустятся, и бой будет отключен.

Для того чтобы во время хода часов сигнальная стрелка не смещалась, на сигнальном вале установлена шайба, упирающаяся в заднюю платину; сверху платины на сигнальном вале установлены пружина и гайка, создающие необходимое натяжение пружины.

В настоящее время выпускают будильники, где применена центральная сигнальная стрелка. В этом случае сигнальное колесо установлено под циферблатом и во время разборки часов не снимается. На сигнальном колесе имеется муфта с косым срезом, а под часовым колесом находится сигнальная пружина.

На часовом колесе имеется выступ, который под нажимом сигнальной пружины упирается в верхнюю плоскость муфты; в заданный момент времени выступ западает в косой срез муфты, и сигнальный механизм приходит в действие.

Рис. 176. Сигнальное колесо с муфтой

На трубке сигнального колеса закреплена сигнальная стрелка. На сигнальном колесе нарезаны зубья, которые находятся в зацеплении с трибом, закрепленным на оси, выведенной из корпуса и снабженной головкой для установки времени сигнала.

Заводное колесо сигнального механизма находится в зацеплении с трибом скобочного колеса; скобочное колесо, сидящее на оси, находится в зацеплении со скобкой, закрепленной на оси; на оси скобки закреплены стержень останова и пуска молотка и сам молоток.

3. РЕМОНТ БУДИЛЬНИКОВ

Ремонт будильников начинают с разборки и определения дефектов. Вынув механизм из корпуса, снимают стрелки. Сигнальную стрелку нельзя поворачивать, так как можно согнуть или сломать сигнальный штифт, а, слегка покачивая из стороны в сторону, нужно тянуть ее на себя. Для отвертывания и завертывания шайбы головки малогабаритных будильников, закрепляющей механизм в корпусе, рекомендуется фасонная отвертка (рис. 177).

Затем снимают циферблат, под-циферблатные колеса и, удалив штифт колонки, закрепляющий волосок, освобождают последний от регулятора. Отвинтив центровой винт, снимают баланс с волоском. Для ускорения работы по отвертыванию центровых винтов и гаек рекомендуются ключи – рис. 178 (а и б). Ходовую пружину заводят до конца и связывают шпагатом или проволокой – так легче собирать механизм.

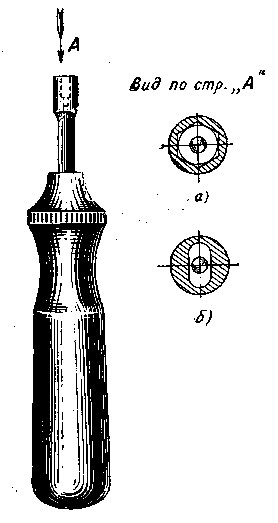

Рис. 177. Фасонная отвертка

Рис. 178. Ключи для отвертывания гаек и центровых винтов

После этого отвинчивают две гайки, закрепляющие платину, заранее вставив стержень в промежуточное колесо, чтобы не сорвалась пружина, снимают вилку и, сняв стержень, спускают медленно колеса, придерживая их пальцем. После снятия платин и полной разборки механизма удаляют минутный триб. Для этого пятку оси центрального колеса упирают во что-нибудь твердое, затем между платиной и трибом центрального колеса подкладывают плоскогубцы и ударяют молотком по плоскогубцам (осторожно, чтобы не ударить по колесу) или туда же подкладывают плоскогубцы и, держа их в руке на весу, бьют молотком по пятке оси. Пятку следует зачистить от возможных забоин. Разработанные отверстия в платинах стягивают овальным пуансоном либо при сильно разработанных отверстиях в них втачивают футер.

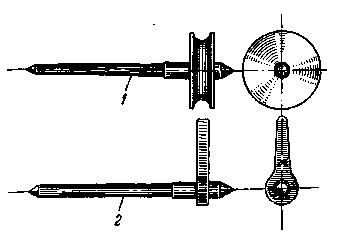

Рис. 179. Державки:

1 – под смычок; 2 – под хомутик

Для этого в два раза разверткой увеличивают диаметр отверстия в платине, снимают образовавшиеся с обеих сторон заусенцы и с наружной стороны делают небольшую зенковку.

В латунном прутке просверливают отверстие, которое должно быть несколько меньше, чем цапфа триба.

Просверленный кусок прутка отрезают лобзиком, надевают на державку (рис. 179) и вытачивают небольшим конусом футер. С конусной стороны нужно сделать сверху зенковку. По длине футер должен быть равен толщине платины. В отверстие платины он должен входить на 2/3 длины плотно от руки, затем ударом молотка по плоскому пуансону футер осаживают в платину.

С наружной стороны футер слегка расклепывают, положив платину на наковальню. Разверткой с внутренней стороны увеличивают отверстие для цапфы, снимают заусенцы и отполировывают отверстие.

В случае, если разработанное отверстие приобрело овальную форму, замеряют диаметр цапфы и намечают центр отверстия; для этого:

а) плотно вставляют пруток в противоположное неповрежденное отверстие и, вынув, замеряют его диаметр штангенциркулем;

б) через неисправное отверстие наносят на платине две взаимно перпендикулярные линии, отмечая его центр;

в) увеличивают отверстие разверткой в два раза и раззенковы-вают с обеих сторон;

г) заклепывают отверстие латунной пробкой;

д) по нанесенным на платине взаимно перпендикулярным линиям на пробке продолжают эти линии, тем самым находят центр отверстия в месте пересечения линий.

е) просверливают отверстие и разверткой доводят его до необходимого размера, с наружной стороны делают зенковку и отверстие полируют.

Рис. 180. Способы вставки новых зубьев в колеса:

1 – выпилить ласточкин хвост; 2 – просверлить сбоку отверстие и сверху прорезать

Биение колес – осевое и радиальное – проверяют на большой ангренаж-машине или на токарном станке, для чего ось колеса помещают между спицами и к колесу подводят подручник. Если колесо имеет большое радиальное биение, лучше подобрать новое колесо. Если колесо бьет в осевом направлении, его выравнивают плоскогубцами.

Цапфы трибов проверяют через лупу и, если на них имеются риски, их полируют воронилом на финагеле. Если цапфа сильно изношена, ее обтачивают и отполировывают на токарном станке. При этом отверстие в платине стягивают специальным пуансоном или вставляют футер. Согнутую цапфу выравнивают гладкими плоскогубцами и отполировывают.

Для установки новой цапфы в оси просверливают отверстие на токарном станке с помощью специального приспособления («флажка»).

Глубина отверстия для цапфы должна быть в два раза больше высоты цапфы, а диаметр отверстия должен быть несколько больше толщины цапфы. Затем обтачивают цилиндрический штифт, входящий в отверстие от 1/2 до 3/4 глубины отверстия. После этого штифт запрессовывают молотком до упора. На токарном станке цапфу обтачивают по отверстию и полируют. Если стенка оси после сверления оказалась тонкой и есть опасность, что она во время запрессовки штифта может лопнуть, то до запрессовки рекомендуется плотно надеть на ось шайбу, а после изготовления цапфы шайбу сточить.
