Процесс ввода в строй 167-й группы оказался непомерно затянут. Лишь в ноябре 1942 г. самолеты получили новые радиостанции В5/В30, существенно улучшившие условия связи. В том же месяце были выполнены первые два ночных вылета на перехват – оба на единственном F.6. В декабре ночью было совершено четыре боевых вылета – все на F.5 и все – безрезультатные. В январе 1943 г. 167-я группа выполнила 23 боевых вылета, не заявив ни одной победы – в феврале – 26 (заявлена одна победа), в марте – 33 (безрезультатно). Несмотря на несколько месяцев тренировок, в 167-й группе количество пилотов, способных летать ночью, не превышало дюжины, а к апрелю 1943 г. оно сократилось до семи.

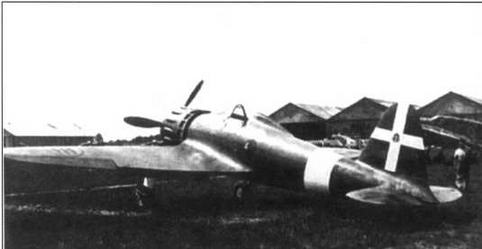

Один из немногих истребителей F. 5 предсерийной партии, попавших в войска. Их также пытались применять в качестве «ночников». 300-я АЭ, 1942 г.

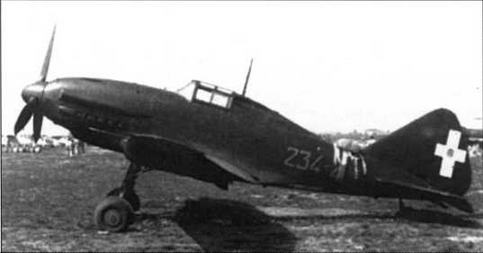

Re.2001CN из 234-й эскадрильи. 1943 г.

Ввиду участившихся появлений над Италией тяжелых четырехмоторных бомбардировщиков противника, против которых «Фиаты» CR.42 были бессильны, со всей остротой встал вопрос о перевооружении 167-й группы. В мае 1943 г. 303– ю эскадрилью передислоцировали на аэродром Чьямпино– Сюд, а в следующем месяце она начала получать трофейные французские истребители «Девуатин» D.520. Хотя эти машины совершенно не были приспособлены для ночных перехватов, они имели одно важное преимущество: мощное (по сравнению с подавляющим большинством итальянских истребителей) вооружение – 20-мм пушку, стреляющую через вал винта. Это существенно увеличивало шансы на уничтожение вражеских тяжелых бомбардировщиков. Одновременно 167-я группа начала получать самолеты Re.2001CN – обычные одноместные машины, подготовленные для выполнения полетов ночью. По состоянию на 9 июня в Чьямпино-Сюд находилось шесть таких самолетов. Одновременно для дневных перехватов и прикрытия прибережных конвоев группа получила четыре старых истребителя-моноплана МС.200. К моменту объявления перемирия в 167-й группе числилось семь исправных Re.2001CN. Несмотря на достаточно большое количество выполненных на них боевых вылетов, ни одной воздушной победы добиться не удалось.

В мае 1943 г., путем реорганизации 2-й истребительной группы, была создана ещё одна ночная часть – 2-я группа перехватчиков, базировавшаяся в районе Генуи и располагавшая примерно полутора десятками самолетов Re.2001 и CR.42. Вскоре она начала получать Re.2001 CN. В общей сложности, до объявления перемирия итальянцы успели ввести в строй 34 из 50 заказанных самолетов этой модификации. Пилоты очень ценили этот истребитель за легкость в пилотировании и высокие летные характеристики во всем диапазоне высот. Однако на Re.2001 CN так и не удалось сбить ни одной вражеской машины.

А вот пилоты обычных истребительных частей порой сбивали самолеты противника и ночью. В частности, в ночь с 25 на 26 августа 1942 г. тененте (лейтенант) Джулио Рейнер из 101-й группы, летавший на обычном «Фиате» CR.42 сбил над г. Фука «Веллингтон» из британской 40-й эскадрильи.

23 октября 1942 г. Бомбардировочное командование выслало в налет на город и порт Генуя 122 бомбардировщика (104 четырехмоторных и 18 «Веллингтонов»). Среди пилотов, поднявшихся на перехват, был и тененте Катания из 13-й группы. Ему, на фоне туч, удалось обнаружить силуэт бомбардировщика и открыть по нему огонь, выпустив около 700 пуль. Вражеский самолет – а им оказался «Ланкастер» Mk.l – рухнул на землю у местечка Сори. В ту же ночь звено из Нови Лигуре выслало на перехват бомбардировщиков три «Фиата» CR.42. Пилот одного из них, тененте Кальвани, перехватил над Савоной четырехмоторный бомбардировщик и сбил его, однако британские источники этой потери не подтверждают.

Осень 1942 г. для ночных истребителей ознаменовалась началом освоения немецкой техники. 15 сентября 59-ю группу передислоцировали на аэродром Венегоно Инферионе, откуда её самолеты должны были защищать небо над Миланом и Турином. Звенья 234-й эскадрильи 60-й группы распределили между Венегоно Инферионе и Метатао-Пиза. А 235-ю эскадрилью той же 60-й группы передислоцировали на более удобный для освоения тяжелых немецких Do 217J аэродром Лонате Поццоло. 25 октября 1942 г. состоялись первые ночные боевые вылеты на немецких машинах. В них участвовали два Do 217J-1 и один Bf 11 ОС-3.

Ночью с 20 на 21 ноября 1942 г. была одержана первая победа Командования перехватчиков «Леоне». Её автором стал командир 233-й эскадрильи капитан Джованни Скалигарини, сбивший «Галифакса» из 76-й эскадрильи. Самолет Скалигарини также получили повреждения от оборонительного огня бомбардировщика – на нем был перебит маслопровод. Тем не менее, пилот смог благополучно посадить истребитель в Каселле. Успех Скалигарини имел значительный резонанс – пилот получил поздравления от самого генерала Каммхубера и был представлен к награде. Но пока наградные документы проходили лабиринты итальянской бюрократии, страна успела капитулировать, и свою награду Скалигарини так и не получил.

За день до победы Скалигарини, 19 ноября, состоялся воздушный бой, который вполне достоин войти в историю казусов воздушной войны. Пилоты 59-й группы заявили о вероятном уничтожении четырехмоторного бомбардировщика. Их заявка подтверждалась пленением нескольких членов экипажа вражеской машины, спасшихся на парашютах. Но на деле самолет не был сбит. Как же такое могло случиться? Истребители атаковали один из «следопытов» (самолетов засечки целей) – «Галифакс» из 35-й эскадрильи. В результате обстрела загорелись осветительные авиабомбы в бомбоотсеке «Галифакса», и командир – скуадрон-лидер Б.В. Робинсон – приказал членам экипажа покинуть самолет, что они и сделали. Но сильный порыв ветра, ворвавшийся в фюзеляж через открытые люки, сбил пламя. Сориентировавшись в ситуации, Робинсон не стал прыгать с парашютом, а в одиночку благополучно довел самолет до Англии.

Ещё одну воздушную победу ночью заявил тененте Чезаре Балли из 233-й эскадрильи. В ночь с 14 на 15 февраля 1943 г. над Миланом он атаковал «Ланкастер» из 101-й эскадрильи и смог поджечь один из двигателей. Два члена экипажа «бомбера» получили ранения. Однако пилот «Ланкастера», введя машину в пикирование, смог сбить пламя и на трех моторах благополучно добраться до Англии. Именно Балли принадлежит последняя ночная победа итальянской авиации – ночью 17 августа 1943 г., вылетев на Re.2001CN, вооруженном двумя дополнительными 20– мм пушками MG 151/20 в подкрыльевых гондолах, он сбил британского «Галифакса».

27 июня 1943 г. в составе 41-го стормо числилось 11 «Дорнье», в т.ч. семь Do 217J-1 без радаров и четыре Do 217J-2 с радарами. Два из них (оба – с РЛС) были неисправными. Кроме того, имелось и два Bf 11 ОС-3, приданных 235-й эскадрилье (третья машина этого типа была разбита в феврале 1943 г.). Таким образом, лишь к лету 1943 г., спустя полтора года после начала сотрудничества с немцами в области ночной истребительной авиации, «Реджиа Аэронаутика» удалось сформировать боеспособную часть, располагающую соответствующей техникой. Однако за остававшиеся до капитуляции месяцы она сумела добиться лишь одного успеха. В ночь на 17 июля 1943 г. на перехват вражеских бомбардировщиков поднялось восемь «Дорнье». Экипаж одного из них, возглавляемы капитаном Арамисом Амманато, стартовавший последним, в 03:50, сбил «Ланкастера» Mk.HI. Ещё один бомбардировщик в ту же ночь подбил экипаж Де Михелиса. «Ланкастер» из 467-й эскадрильи смог дотянуть до аэродрома Блида (Алжир), где и разбился при посадке. Естественно, итальянцы об этом не могли знать, и победы не заявляли.

Последние боевые вылеты на Do 217J итальянцы выполнили 16 августа 1943 г. После капитуляции Италии аэродром Лонате Поццоло был занят вермахтом, а «Дорнье» перегнали в Германию.

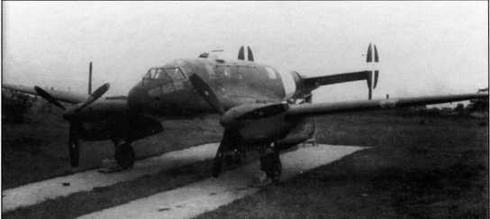

Прототип ночного истребителя Са.331 CN во время испытаний оружия на полигоне Фурбара

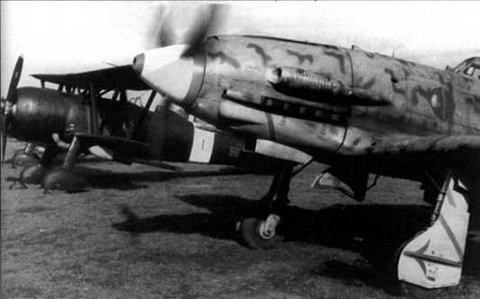

CR.42CN из отдельного звена перехватчиков. На переднем плане – МС.202

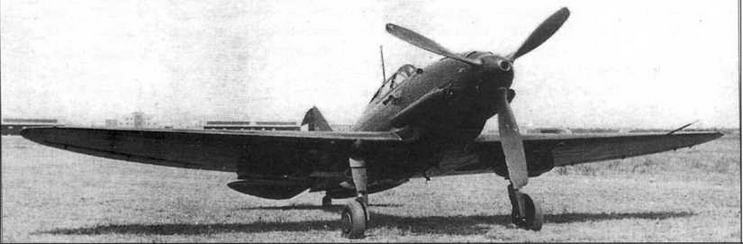

Ночной истребитель Re. 2001CN отличался от базовой модели не только пламегасителями на выхлопных патрубках двигателя, но и дополнительной установкой пары 20-мм пушек в подкрыльевых контейнерах

* * *

Почти три года существования ночной истребительной авиации «Реджиа Аэронаутика» не принесли сколь-нибудь значительных успехов. Интенсивность её боевого применения была крайне низкой: если до сентября 1942 г. дневные истребители налетали 158 100 часов, то ночные – всего ...380 часов! Пилоты-«ночники» заявили более 30 воздушных побед, на деле же им удалось сбить порядка 15-20 вражеских самолетов.

Дмитрий ЯКИМОВИЧ

«ФУДР»

Часть 1: Кто угодно, только не крейсер

«Фудр» на рейде Тулона, середина 1890-х годов (фото Мариуса Бара)

ВВЕДЕНИЕ

13 февраля 1885 г. попытка китайской эскадры снять французскую блокаду с Формозы завершилась через считанные минуты после того, как китайский адмирал увидел противника. Попытка удрать, однако, удалась китайцам уже лучше: три самых быстроходных крейсера смогли оторваться от кораблей адмирала Курбе, а два более тихоходных – 2600-тонный фрегат «Ю-Юань» и 1200-тонный корвет «Тен-Чжин» укрылись на незащищенной береговыми батареями, но неизвестной французам стоянке в Шейпу. Вход на стоянку был возможен через несколько изобиловавших мелями узких проток между островами, и Курбе счел, что лезть наобум в незнакомые воды – несмотря на свое значительное превосходство в силах – преждевременно. Его корабли перекрыли выходы со стоянки, а три паровых катера отправились на разведку. Хотя им и удалось обнаружить китайцев между Шейпу и островом Туньун, остальные данные были неутешительны – для французской эскадры, главную силу которой представляли имевшие большую осадку «Баярд» и «Триомфан», попытка пробраться к противнику была слишком рискованной.

Номерных миноносцев, один из которых столь успешно отработал при избиении китайской эскадры полугодом ранее, на сей раз у Курбе не было. Однако в том же бою паровому катеру с флагманской «Вольты» удалось шестовой миной сбить руль китайской канонерки, и адмирал решил повторить успешный опыт. В атаку, назначенную на ночь с 14 на 15 февраля, были снаряжены два 8,5-метровых паровых катера с «Баярда», вооруженные шестовыми минами №1 образца 1878 г. Отметим, что скорость этих катеров не превышала 7 узлов, а дальность плавания полным ходом – 35 миль. Командование было поручено уже успевшим отличиться (хотя и в боях на суше) офицерам «Баярда» – кавторангу Гурдону и капитан-лейтенанту Дюбоку. Сопровождение поручили катерам под командованием опытного гидрографа, капитан– лейтенанта Равеля. Под покровом ночи, выкрашенные в черный цвет катера четыре с лишним часа пробирались через лабиринт островов и искали успевших сменить место стоянки китайцев. Шум машин был чрезмерным, и непосредственно перед выходом в атаку скорость пришлось сбавить. В итоге, когда с «Ю-Юаня» заметили катер Гурдона, дистанция не превышала двухсот метров. Китайцы успели открыть огонь из картечниц и винтовок, убив одного матроса и повредив паровой котел. Гурдон счел пальбу неизбежным злом и, не обращая на повреждения внимания более необходимого, чем нужно для их исправления, взорвал 13-килограммовый заряд пироксилина о правый борт китайца. Дюбок задержался, но затем смог подойти к «Ю-Юаню» незамеченным и также подорвать свою мину. Пока запаниковавшие команды китайских кораблей начали палить друг в друга (результатом чего стало подводное – и оказавшееся фатальным – повреждение «Тен-Чжин»), французы, потерявшие в темноте сопровождавший их катер Равеля, решили уйти из лабиринта проток самостоятельно[* Существует версия, в соответствии с которой Дюбок, промахнувшись мимо «Ю-Юаня» подорвал «Тен-Чжин», но в темноте сам этого не понял. В пользу этой версии говорит то, что потопление корвета в 1200 тонн случайным огнем с уже подорванного фрегата – с которого по катерам стреляли только из малокалиберного оружия – вещь вообще маловероятная, а береговые батареи китайцев не располагали пушками не то что крупного, но даже среднего калибра. К тому же служивший в китайском флоте американец Арлингтон упоминает именно подрыв корвета миной.]. К 10 утра оба катера добрались до транспорта «Саон».

Гибель обоих китайских кораблей подтвердилась 16 февраля. Курбе получил свою победу, Гурдон и Дюбок – награды, китайцы – повод и дальше не ввязываться в морские сражения с французами, а сторонники «Молодой школы» – подтверждение способности даже самых малых и неуклюжих миноносок топить, хотя бы на стоянке, крупные корабли.

Не стоит, впрочем, думать, что идея использования перевозимых на больших кораблях миноносок или минных катеров не посещала головы французских моряков до Курбе.

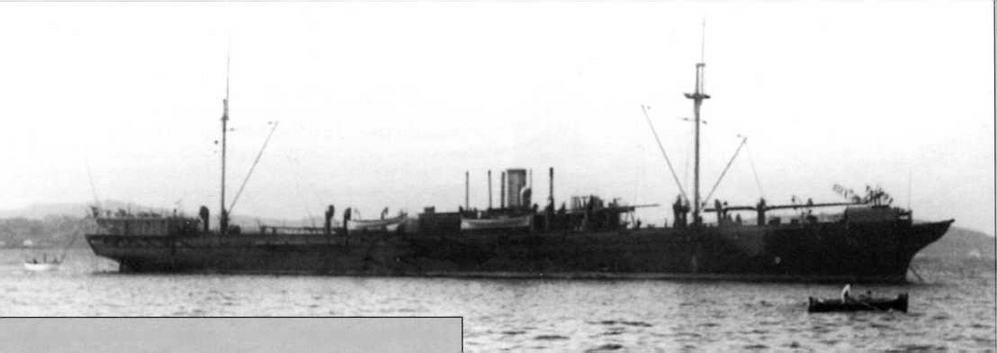

Предшественник «фудра» – минный транспорт «Япон»

№29, №30

№58, №59

№56, №57

Строитель

Торникрофт

Форж э Шантье де ля Медитерране

Заказаны

1.04.1878

16.08.1880

15.02.1881

Вошли в строй

1879

1881

1882

Водоизмещение, т (минимальное/на испытаниях/в полном грузу)

7,67/9,5/11

–/ 10,6/12,67

–/11,1

Длина, м (по ВЛ / наибольшая)

18,30/19,2

19,2

18,40

Ширина, м (по ВЛ / наибольшая)

2,04/2,16

2,28

2,33

Осадка, м (носом/на миделе/кормой)

0,2/0,58/0,98

–/-/1,02

0,35/0,7/105

Котлы:

Тип

Локомотивный

давление пара (кг/см²)

8,8

9,13

площадь нагрева (м²)

14,3

23,02

Машины:

ТИП

компаунд

диаметр ЦВД, м

0,178

0,209

диаметр ЦНД, м

0,28

0,343

ход поршня, м

0,20

0,203

частота вращения, об/мин

621-648

563-568

диаметр винта, м

0,86

Скорость, уз (проектная/на испытаниях)

17/16

17/16,9

17/14,5

Запасы, т (уголь/вода)

1/0.25 (на 4 часа полного хода)

Вооружение

2»4,4-м торпеды

Экипаж, чел.

7

7

7

На заседании 21 марта 1877 г. Комиссия по подводной обороне пришла к следующему мнению:

«...Так как невозможно обеспечить вооруженные минами паровые катера броненосцев качествами, дающими им возможность участвовать в бою в открытом море, нужно строить специальные корабли, при условии, что они будут очень быстроходны и способны действовать в бурном море. Следовало бы также придать к каждой эскадре специальный корабль, несущий некоторое число миноносок.

Этот корабль должен иметь скорость по меньшей мере равную скорости броненосцев, которые бы он сопровождал, и быть устроенным так, чтобы спускать на воду и поднимать на борт миноноски при погодных условиях позволяющих вести обычный бой». Предполагалось, что «эскадра из 12 броненосцев, несущих двенадцать миноносок, и сопровождаемая транспортом, несущим и снабжающим еще восемь-двенадцать миноносок, имеет серьезные основания идти на врага».

9 апреля 1878 г. вышло распоряжение министра о переделке транспорта «Ньевр» в носитель миноносок. В носовом трюме следовало разместить три 8,85-метровых стандартных паровых катера, вооруженных минами, еще один разместить на люке этого же трюма, пятый на палубе в корму от грот-мачты, и с каждого борта между грот– и бизань-мачтами – по миноноске Торникрофта. Специально подчеркивалось, что задачей такого транспорта должно стать не сопровождение своего флота в открытом море, но атака вражеских портов, бухт и рейдов. Впрочем, в итоге распоряжение министра от 25 ноября 1879 г. предписало переделать в носитель миноносок транспорт «Япон». Первые испытания с подъемом и спуском на воду пяти миноносок Торникрофта прошли в августе 1881 г. В течение девяти лет «Япон», переквалифицированный из транспорта в «учебный торпедный корабль», регулярно проводил опыты с использованием миноносок. На нем могли размещаться любые четыре из шести миноносок, получивших номера 29, 30, 56, 57. 58 и 59. По идее они были однотипны, но 56 и 57 построили сами французы, по немного измененным чертежам.

Французские миноноски отличались таранным форштевнем и типом торпедных аппаратов – вместо «решетчатых» на них установили трубы, торпеда из которых выталкивалась сперва паром, а затем – пороховым зарядом. Также французские миноноски имели два руля – малый носовой, площадью 0,065 м², и кормовой, площадью 0,519 м².

Стоит также отметить, что в ходе службы максимальная скорость миноносок быстро упала до 11 узлов.

Однако операция спуска и подъема миноносок на «Япон» оставалась непростой, а сами подъемные устройства – слишком примитивными. В 1889 году «Япон» избавили от роли корабля-носителя, вернув его на службу в качестве обычного транспорта. Миноноски, однако, остались в строю; №29 пострадала в 1897 г. при столкновении и была списана, №59 погибла в 1903 г. вместе с четырьмя членами экипажа, прочие были списаны в 1903-1910 гг.

Тем не менее, полученные на «Японе» не вполне удачные результаты не охладили пыла сторонников «Молодой школы». Ставя в пример успех Гурдона и Дюбока, достигнутый при помощи лишь шестовых мин, а не торпед (да, на тот момент по результатам испытаний французы считали шестовую мину куда более надежным оружием, чем торпеда, но прогресс не стоял на месте) и с малоприспособленных к таким атакам катеров, они настаивали, что современные миноноски смогут достичь куда большего, и дело лишь за решением министра. Дополнительную убедительность их аргументам придала закладка англичанами носителя миноносцев «Вулкан». В результате, весной 1890 г. морской министр Эдуар Барбе одобрил идею создания «эскадренного транспорта», программа создания которого была утверждена на заседании 13 мая 1890 г. Предполагалось, что транспорт будет нести десять миноносок водоизмещением 12 тонн и все необходимое для их снабжения, а его скорость и дальность плавания обеспечат возможность сопровождать броненосную эскадру. Кроме того, высокая скорость должна была помочь транспорту избежать боя с противником. Впрочем, несмотря на это обстоятельство, транспорт должен был получить довольно приличное артиллерийское и торпедное вооружение.

Командиры двух катеров «Баярда» – капитан-лейтенант Дюок и капитан 2-го ранга Гурдон

ПРОЕКТ

Из всех предложенных проектов наибольшее внимание Строительного совета привлек разработанный инженером Жаном-Казимиром Дюпла-Лаиттом. Родившийся в 1849 г. и окончивший «Эколь Политекник» в 1873 г., он во время франко-китайской войны успел послужить в Тонкине, где отвечал за ремонт кораблей эскадры адмирала Курбе и отличился при разработке сигнальной системы, обеспечивавшей связь между кораблями, поддерживавшими блокаду Формозы и флотилией речных канонерок в Тонкине. Его заслуги принесли ему орден Почетного легиона, врученный 14 июля 1884 г. Кроме того, во время упоминавшейся атаки китайских кораблей при Шейпу он нес службу на том самом «Баярде», что, по мнению некоторых, и привлекло внимание именно к его проекту.

В 1890 г. Дюпла-Лаитт в звании инженер-капитана 2-го ранга работал в Тулонском арсенале на должности инспектора работ, осуществляемых частными фирмами. Успешная разработка проекта будущего «Фудра» подстегнула его карьеру; в 1892 г. он был произведен в инженер-капитаны 1-го ранга, в этом звании занял пост помощника Кораблестроительного департамента в Тулоне и на несколько лет вернулся в Тонкин. В 1901 г., возвратившись в Тулон, Дюпла-Лаитт стал членом Строительного совета, а в 1907-м, уже в звании инженер-контр-адмирала, занял пост Начальника кораблестроительного департамента Тулона, на котором и оставался почти до самой своей смерти, последовавшей в 1916 г.

Упомянутый проект был рассмотрен и в целом одобрен Строительным советом на заседании 2 июня 1891 г. 24 июля концепция «эскадренного транспорта» была одобрена и министром Барбе, с условием «внесения изменений в соответствии с выводами, сделанными Строительным советом...»

Новый проект был отправлен в Париж 7 октября, а уже 20– го начальник Технического департамента инженер Бьенэме предлагает министру Барбе: «...учитывая тот факт, что инженер Лаитт внес все предписанные изменения и поправки, измененный проект можно счесть удовлетворяющим пожеланиям Строительного совета. Я представляю проект на утверждение министра и предлагаю поручить Комиссии по машинам и тяжелому оборудованию начать размещать заказы для оснащения этого корабля, который будет включен в состав флота под названием «Сен».

Приложенная к проекту записка Лаитта уточняет, как должна была бы проходить работа с миноносками:

«По оценке, водоизмещение эскадренного транспорта достигнет 5557,476 т, длина между перпендикулярами – 107,.90 м. Корабль устроен так, что сможет нести 10 18-м миноносок водоизмещением 12 т.

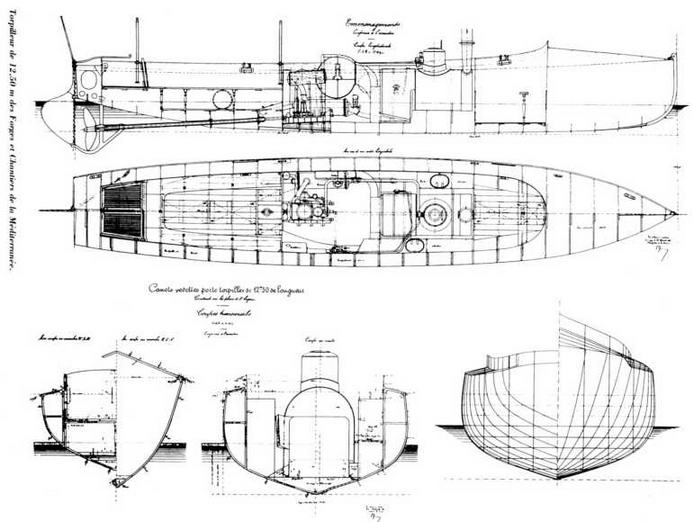

12,5-метровая миноснока «Форжэ Шантье де ля Медитерране»

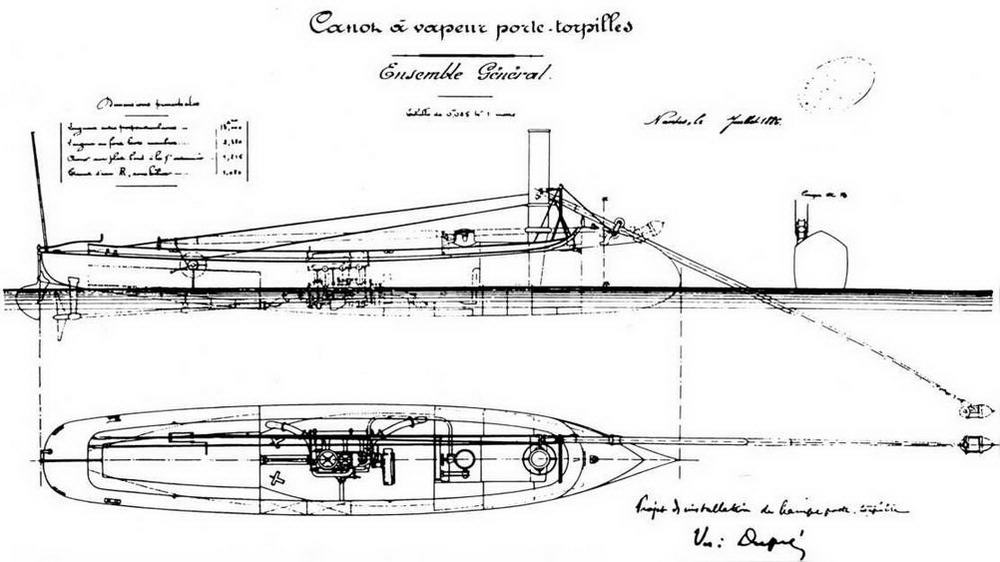

13-метровая миноноска «Ателье э Шантье де ля Жиронд» (общий вид)

Для спуска их на воду предусмотрели устройство, аналогичное примененному на «Пелайо»; благодаря ему можно одновременно спускать на воду по четыре миноноски с каждого борта. Гэк не крепится непосредственно под нижним шкивом, а соединяется с ним обоймой, опирающейся на рессоры Бельвилля – подобно системе, использующейся на железной дороге. Эта система позволяет поглощать сотрясения в том случае, когда миноноска в непогоду будет находится на гаках, но недостаточно высоко, чтобы не подвергаться ударам волн.

Подъем будет осуществляться при помощи паровых лебедок, размещенных по тому же принципу, что на «Марсо». Я присутствовал на испытаниях этого броненосца; требовалось две минуты, чтобы поднять миноноску, поставить ее на кильблоки, откинуть балку наружу и быть готовым к приему следующей миноноски. При подъеме миноноска проходит на расстоянии не меньше метра от корпуса. Все выступы достаточно малы, а балки – длинны, чтобы миноноска могла зацепиться.

Четыре лебедки для работы с миноносками размещены на верхней палубе, четыре лебедки для работы со шлюпками – на крыше камбуза...»

30 ноября 1891 г. министр уточнил, что поскольку новый корабль решено переквалифицировать из транспорта в крейсера, то его название будет не «Сен», а «Фудр». Название реки – до того использовавшееся во французском флоте в качестве имени дюжины кораблей, в основном флейтов и транспортов– для крейсера было сочтено неподходящим. Имя же «Фудр» – «Молния»-было унаследовано от старого винтового фрегата, и хотя в прошлом использовалось в основном для канонерок, по мнению министра оказалось для крейсера вполне уместным.

Различные частные фирмы выдвинули ряд предложений по оснащению корабля, особенно расстаралась «Форж э Шантье». 20 января 1892 г. фирма отправила министру письмо со следующими строками:

«Господин министр,

Мы имеем честь сообщить вам, что депутаты Гавра обеспокоены положением рабочих этого города, во множестве увольняемых из-за нынешнего спада в кораблестроительной отрасли, и призывают нас еще снизить цену, за которую мы готовы построить транспорт миноносок «Фудр».

Мы решили в результате их давления и в интересах наших сотрудников, о которых нам надлежит заботиться, и по предложению инженера – начальника Комиссии по машинам и крупному оборудованию предложить сегодня цену ниже той, что была определена нами в предложении от 4 января.

Мы надеемся, господин министр, что в этой ситуации мы будем вознаграждены заказом...»

Тем не менее, в апреле 1892 г. решили, что крейсер будет строить фирма «Ателье э Шантье де ля Жиронд» из Бордо. Контракт с ней подписали 9 июня 1892 г. – сразу после того как парламент одобрил выделение флоту дополнительных средств. Собственно закладки крейсера пришлось ждать до декабря.

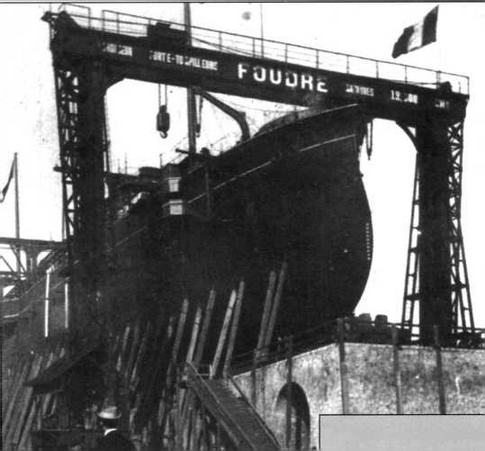

«Фудр» на стапеле

ПОСТРОЙКА

Как говорилось выше, планировалось разместить на «Фудр» десять миноносок, однако в 1893 г. это было изменено. 11 сентября «Ателье э Шантье де ля Жиронд» представила проект установки для подъема и спуска миноносок на воду, добавив: «как указано в записке, принятие предложенных «Крезо» миноносок привело к увеличению цены и веса, поскольку для них требуются более мощные подъемные устройства. Кроме того, на «Фудр» найдется место лишь для восьми, а не десяти, как по контракту, миноносок». Подробнее о разработке миноносок будет рассказано ниже, в главе о вооружении крейсера.

Постройка, ведшаяся под руководством инженера Эдельманна, шла без превратностей – если не считать таковыми столь привычные для французского флота изменения проекта в ходе постройки. Так, первоначальным проектом подразумевалось наличие на крейсере двух боевых мачт и довольно сильного вооружения, в частности – пяти торпедных аппаратов.

27 апреля 1894 г. запиской МГШ в Третий отдел Технического департамента указывалось:

«Трудность размещения на борту «Фудр» личного состава численностью 504 человека привела к принятию 27 декабря 1893 г. решения о сокращении технических средств в соответствии с ролью этого корабля.

Как следует из резолюции Строительного совета от 13 мая 1890 г., сам «Фудр» не должен участвовать в атаке, и его миссия состоит в обеспечении помощи эскадре своими миноносками. Это позволит ему избегать контакта с вооруженным противником; чтобы снаряды врага не нанесли ущерба находящемуся на нем оборудованию и миноноскам, Строительный совет обеспечил ему высокую скорость. Он не должен участвовать в бою, по крайней мере – на малых дистанциях.

Соответственно, извещаем господина начальника Технического департамента что министр принял решение:

1) Отказаться от боевых мачт в пользу легких мачт, недавно предложенных для крейсеров.

2) Отказаться от торпедных аппаратов и торпед.

Кроме того, чертежи предполагают наличие двадцати офицерских кают; это число можно сократить до 16. Место бывших 4 кают позволит увеличить площадь помещения для сна.

Наконец, бесполезность наличия одновременно полного экипажа на корабле и на всех миноносках позволит сократить численность экипажа до 420 человек».

Записка показывает, что за три года идеи несколько изменились, и ценность корабля уже не была так очевидна.

27 июля 1894 г. вновь вернулись к вопросу рангоута:

«Внутренний диаметр фок-мачты уменьшен с 1,80 до 1,50 м; высота ограничена крышей рубки (11 метров над ВЛ), где будут размещены прожектор и две скорострельные 37-мм пушки. Сердечник будет иметь диаметр 500 мм вместо 600 на высоте на два метра большей, чем достигает внешняя часть мачты; его клотик – диаметром 200 мм – будет возвышаться на 25 метров над спардеком и на 31,56 метра над ВЛ. На 12 метров ниже клотика будет находиться пост наблюдателя, состоящий из круглой платформы диаметром 1,70 м. Нижняя мачта получит с каждого борта по две пары вант и штаг. Стеньга – штаг и фордуны. Для подъема сигналов будет иметься легкая стальная рея.

Гоот-мачта подобна фок-мачте».

Заметим, что большую часть работ, обычно производимых на уже спущенном корабле у достроченной стенки, в данном случае осуществили на стапеле. Наконец, подошло время спуска корабля на воду. 19 октября 1895 г. убирали леса (всего пришлось вывезти около 200 кубометров древесины), и до утра 20-го мазали слип мылом, жиром и топленым салом, потратив 3,5 т указанных веществ. В 5 утра 20 октября благословить крейсер пришел кюре, в 7 утра открыли верфь для желающих присутствовать на церемонии. Самым видным лицом, прибывшим на спуск крейсера, стал министр торговли Андре Лебон. В 07:30 под звуки «Марсельезы» и овации 50-тысячной толпы крейсер благополучно сошел на воду. По окончании спуска министр вручил медали двум бригадирам и четверым рабочим верфи.

Благодаря высокой степени готовности крейсера на момент спуска вооружение для испытаний оказалось возможным закончить к 1 февраля 1896 г. – опоздав относительно первоначальных планов всего на полтора месяца.

Основные ТТХ крейсера «Foudre»

Водоизмещение, т

6089,644

Длина между перпендикулярами, м

114,2

Длина по ВЛ в полном грузу, м

116,3

Длина наибольшая, м

118,701

Ширина по ВЛ, м

15,608

Глубина трюма, м

6,1

Осадка, м

5,4 носом, 7,2 кормой

Бронирование, мм:

палуба

44-104

рубка

100

щиты 100-мм пушек

54

Вооружение:

8 100-мм пушек модели 1891 г.

6 на батарейной палубе побортно, 2 на верхней палубе в ДП

4 65-мм пушки модели 1891 г.

на верхней палубе побортно

37-мм пушки модели 1891 г.

2 на носовой надстройке, 2 на площадке у грот-мачты

2 65-мм десантные пушки модели 1885 г.

2 37-мм пушки для установки на плавсредствах

Прожектора:

4 без дистанционного включения на батарейной палубе, 2 с дистанционным включением – один на ходовой рубке, один на площадке у грот-мачты

6 прожекторов «Бреге»

Силовая установка:

Машины

2 вертикальные трехцилиндровые тройного расширения

Котлы

24 котла Лаграфель д'Алле

Мощность, л.с.

11 800 л.с.

Запас угля, т

798

Дальность плавания, миль (при скорости, уз)

7300 (10) или 1395 (19)

Экипаж, чел.

410 (в т.ч. 12 офицеров)

ОПИСАНИЕ КОНСТРУКЦИИ

КОРПУС

Достаточно специфическое назначение «Фудра», официально числившегося крейсером, привело к тому, что использованные в его корпусе решения часто имели мало общего с традиционно применявшимися в ту пору на французских крейсерах.

В первую очередь это было заметно по надводной части корпуса. Размещение миноносок на палубе, мастерских внутри корпуса и необходимость осуществлять спуск и подъем миноносок не дали конструктору возможности применить сильный завал борта. Если у французских крейсеров тогда ширина корпуса в районе верхней палубы была на 20-38% меньше, чем по ватерлинии, то у «Фудра» палуба была уже лишь на 7%. Однако такое решение привело к тому что на волне «Фудр» невыгодно отличался даже от заметно менее крупных собратьев резкой и сильной качкой, благодаря которой побилось немало хрусталя и фарфора в офицерской кают-компании. В остальном высокий – 7,35 м в носу и 5,95 на миделе – борт обеспечивал крейсеру хорошую мореходность.

Хотя и не все французские крейсера конца 1880-х – начала 1890-х гг. могли похвастаться таким носом как «Дюпюи де Лом», все же заметно выступающий таран стал одной из отличительных их черт. Такое решение позволяло разгрузить нос и уменьшить килевую качку, но, опять же, заметно уменьшало площадь палубы в носу. На «Фудре» с его очень далеко вынесенным вперед баковым орудием это оказалось неприемлемым, и форштевень приобрел S-образные очертания, в верхней части заметно загибаясь вперед. Подобная форма форштевня оказалась вполне удачной, и была воспроизведена Эмилем Бертеном на больших броненосных крейсерах.

Форму кормовой оконечности Дюпла-Лаитт «подсмотрел» не у более новых «одноклассников», а у больших мореходных крейсеров, заложенных еще в 80-е годы. Предпочтенная им эллиптическая, а не острая корма позволила заметно увеличить площадь помещений и удобно разместить кормовую пушку.

Новейшие французские бронепалубные крейсера отличались достаточно изящными обводами: коэффициент общей полноты колебался от 0,483 до 0,516, полноты мидель– шпангоута – от 0,804 до 0,844. Дюпла-Лаитт выбрал более полные обводы – соответственно 0,549 и 0,88. Тем не менее, «Фудр» оказался на момент ввода в строй одним из быстрейших крейсеров французского флота.
