Торпедный треугольник

Еще до тоги, как сжатый воздух выбросил торпеду в воду, минерам пришлось взять правильный прицел. Как же прицелиться торпедой, каким образом точно направить трубу торпедного аппарата? Ведь корабль-цель на месте не стоит, а движется с большой или малой скоростью в каком-то направлении. Бели в момент выстрела прицелиться как раз в ту точку, где находится корабль противника, то за время движения торпеды цель успеет уйти вперед, а торпеда промахнется и только пересечет курс корабля где-то сзади, за его кормой. Поэтому нужно целиться не в самый корабль, а в какую-то точку впереди него, на пути его движения. А как найти эту точку?

Вот тут-то и приходит на помощь «торпедный треугольник». Быстрое и правильное решение этого треугольника – важнейшее условие успешной торпедной атаки.

Представьте себе атакующий корабль. На некотором расстоянии от него движется по своему направлению корабль-цель. Линия, соединяющая оба корабля в момент выстрела, – это одна сторона треугольника. Через минуту-две произойдет взрыв– корабль противника и торпеда столкнутся в какой-то точке. Линия, соединяющая атакующий корабль с этой точкой, – это вторая сторона треугольника. Третья сторона – это тот отрезок пути, который корабль противника успел пройти по курсу с момента выстрела до момента взрыва.

Треугольник имеет три вершины – точки. Первая точка – это местонахождение атакующего корабля в момент выстрела, вторая – местонахождение атакуемого корабля, тоже в момент выстрела, а третья – та точка, в которой этот корабль и торпеда должны встретиться. Вот эту третью вершину треугольника и надо найти.

^{Схема торпедного треугольника}

На атакующем корабле имеются специальные точные приборы, которые сообщают торпедистам необходимые сведения: скорость и курс корабля-цели и расстояние до нее. Кроме того, торпедисту-наводчику помогает особый торпедный прицел. Этот прибор тоже напоминает собой треугольник. Одна сторона этого треугольника жестко закреплена по направлению трубы торпедного аппарата. На ней нанесена шкала с делениями. Этими делениями в масштабе измеряют скорость хода торпеды. Другая сторона треугольника подвижна вокруг шарнира. На ней тоже нанесены деления, изображающие скорость корабля-цели. Эта сторона устанавливается параллельно курсу атакуемого судна. И, наконец, третья сторона совпадает с линией, соединяющей атакующий корабль с точкой попадания. Эта сторона тоже подвижна. Торпедист комбинирует установку обеих подвижных сторон своего прицела и находит искомую точку или, вернее, тот угол, на который следует отклонить направление торпеды, чтобы попасть в корабль-цель впереди его курса в какой-то определенной точке. Этот угол называется «углом упреждения».

Когда торпеда еще только появилась, скорость ее хода очень быстро росла и вскоре увеличилась чуть ли не вдвое по сравнению со скоростями кораблей того времени. Можно было стрелять даже вдогонку вражеским кораблям. В наши дни скорость торпеды только немного превосходит скорость быстроходных надводных кораблей. Атакующему кораблю приходится поэтому выбирать позицию впереди своей цели.

Когда стреляют торпедами с больших дистанций, трудно рассчитывать на правильный, точный прицел. Поэтому в таких случаях сразу выпускают несколько торпед, но не. в одну точку, а так, чтобы все они покрыли определенную площадь. Эта делается с таким расчетом, чтобы «поймать» корабль противника на обстрелянной площади даже при неправильном определении данных для стрельбы. Такой способ нанесения торпедного удара называется «стрельбой по площадям». Как осуществляется такая стрельба?

Трубы торпедных аппаратов растворяются так, что их оси образуют как бы лучи, выходящие из одной точки. Получается своеобразный торпедный «веер». Выпущенные залпом торпеды так и идут на цель веером и уж одна или две из них обязательно встретятся с ней. Можно стрелять и по-другому, очередью, «беглым огнем», – торпеды выпускаются одна за другой через известные промежутки времени с таким расчетом, чтобы одна из них настигла корабль противника в какой-то точке на линии его курса.

Испытание

Сложна техника, заключенная в торпеде. Очень точного и квалифицированного обращения требуют ее механизмы. Решительных быстрых действий, инициативы, твердого знания материальной части и умения правильно оценить боевую обстановку требует от торпедиста торпедный выстрел. Специальность торпедиста полна интереса.

Много раз испытываются отдельные механизмы и вся торпеда на испытательных стендах завода и в море перед сдачей во флот, а на кораблях снова и снова упражняют стальных хищников в смертоносном беге на врага, обучают кадры молодых торпедистов владеть мощью своего оружия.

Вот несколько человек на палубе учебного корабля или пловучей испытательной станции перегнулись у борта и напряженно следят за поверхностью воды. В руках у этих людей секундомеры. Прозвучал сигнал, и в тот же миг из трубы торпедного аппарата прыгнула в воду стальная акула. Она ныряет, исчезает в воде, и тут же, через мгновение, лопающиеся на поверхности воздушные пузырьки отмечают след торпеды. Несколько вех расположено на ее пути. Вот уже пройдена первая веха. Люди на палубе «засекли» на секундомерах момент прыжка торпеды и теперь вооружились биноклями, чтобы не упустить из виду ее след.

Одна за другой остаются позади контрольные вехи, вот уже последняя – это конец заданной дистанции. Уже и след виден очень неясно, его как будто уже нет. В этот момент за последней вехой над поверхностью воды весело взлетает светлая струя фонтана: это торпеда прошла заданное расстояние, автоматически освободилась от балластной воды, стала вертикально и беспомощно запрыгала на волнах, как безобидный буек. Дежурный катер быстро подходит к «буйку». Люди на катере ловко берут торпеду на буксир и доставляют ее обратно к учебному кораблю. Еще несколько минут – и торпеда повисла в воздухе на крюке подъемного крана и возвращается на свой корабль.

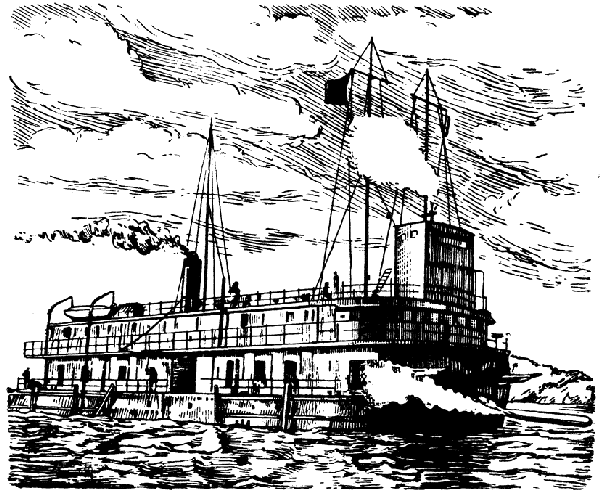

^{Выстрел торпедой с пловучей пристрелочной станции}

Так испытывается торпеда. При испытании ее переднюю часть, боевое зарядное отделение, заменяют учебным зарядным отделением. Вместо заряда взрывчатого вещества его наполняют обыкновенной водой. Когда торпеда проходит заданную дистанцию, специальный механизм автоматически заставляет сжатый воздух вытеснить воду, и торпеда всплывает на поверхность.

Когда торпеда многократно проверена на заводе и в море, когда она готова к своей роли носителя гибельного подводного удара, ее сдают во флот, и тогда наступает очередь торпедистов на кораблях наилучшим образом овладеть своим оружием.

Торпеда-преследователь

Торпеда направлена в цель, рули точно ведут ее по заданной глубине и направлению. Но то ли неверно решен торпедный треугольник, то ли неправильно определили скорость и курс цели – торпеда прошла мимо цели. Может случиться, что прицел взят правильно, но противник заметил или заподозрил опасность и начал маневрировать, менять курс и скорость – опять торпеда прошла мимо. Наконец, ведь и механизмы торпеды могут подвести: отрегулировали и поставили их правильно, а во время хода что-то разладилось, механизмы неверно повели торпеду – опять мимо.

Как добиться того, чтобы торпеда никогда не шла мимо цели, чтобы всегда она настигала врага, чтобы сделать этот подводный снаряд неотвратимым? Ответ один: нужно суметь управлять рулями торпеды уже после выстрела так, чтобы заставить торпеду преследовать свою цель, если противник «отвернул»; нужно иметь возможность подправить во время хода положение рулей, если в прицел вкралась ошибка или сами рули подвели. Все это кажется невыполнимым. Ведь внутри торпеды нет человека, который мог бы все это сделать; значит, все эти дела надо поручить автоматам или механизмам, которым торпедист будет издалека диктовать свою волю. Возможно ли это? Оказывается, возможно. Оказывается, возможно изготовить такие автоматы и механизмы. По иностранным данным торпеды с такими приборами изготовлены и проходили или проходят испытания, возможно даже применялись во второй мировой войне.

Попытки управлять торпедой на расстоянии имеют свою интересную историю. Этим попыткам уже исполнилось 80 лет. Еще капитан Луппис пытался управлять своей самодвижущейся лодочкой-миной с помощью длинных веревок, привязанных к рулям.

Изобретатель надеялся, что он будет дергать веревки, и рули во время хода будут поворачивать мину в любую сторону. Значит Луппис хотел управлять своей миной на расстоянии. У Лупписа ничего не вышло, но идея его не пропала – прошло, всего 13 лет и она возродилась вновь.

Проволоки Бреннана и кабель Эдисона

На берегу закрытой бухточки у Портсмута (в Англии) группа людей возится около машин. От берега в море выступает довольно длинная и узкая деревянная пристань. На самом конце пристани лежит стальной предмет, очень похожий на первые торпеды Уайтхеда. Сзади, на концах валов, насажены два гребных: винта, видны рули. Сверху в корпусе торпеды, почти на середине, проделаны два небольших отверстия. Из этих отверстий торчат две тонкие и крепкие стальные проволоки. Они стелются по корпусу и тянутся далеко назад, на берег. Там стоит большая паровая машина, а с ней соединены два больших барабана. Обе проволоки прикреплены к этим барабанам.

Человек на пристани дает сигнал. Паровая машина начинает работать и с большой скоростью вращает барабаны. Стальные проволоки быстро наматываются на барабаны. И тогда на пристани начинают вращаться в разные стороны гребные винты стального предмета. Оказывается, это действительно торпеда. Люди осторожно опускают ее на воду. Торпеда погружается. Сквозь прозрачную глубину видно, как стальная сигара устремляется вперед. Проволоки не перестают наматываться на катушки. Это кажется непонятным. Откуда берется такое множество проволоки? Но люди на берегу знают это.

Там, внутри торпеды, нет двигателя, поэтому никаких пузырьков не видно на поверхности. Двигатель торпеды находится: на берегу – это уже знакомая нам паровая машина. Гребных валов у торпеды два – один вставлен в другой. Внутри торпеды на каждый вал насажено по катушке. Запас проволоки намотан на эти катушки. Когда проволока наматывается на береговые барабаны, она сматывается с катушек. Катушки начинают вращаться, а с ними вращаются гребные валы. Винты, насаженные сзади на валы, толкают торпеду вперед. Так получается, что проволоки двигаются назад, а торпеда вперед. Но самое интересное еще впереди.

Люди на берегу могут менять скорость вращения каждого» барабана – вращать барабаны с разной, скоростью. Тогда, и катушки в торпеде и гребные валы тоже вращаются с разными скоростями. Внутри торпеды работает особое устройство, которое управляет вертикальными рулями. Стоит пустить один барабан с большей скоростью, чем второй, и торпеда повернет в ту или другую сторону. Люди на берегу могут так менять и регулировать эти скорости, что рули будут поворачивать торпеду вправо или влево, куда повернет корабль-цель.

Недалеко от берега буксир тащит за собой «цель» – полузатопленный большой старый баркас. Торпеда идет прямо на него. Тогда буксир набирает скорость и резко увлекает баркас за собой. На берегу заметили это. Скорость вращения одного барабана замедляется. Торпеда поворачивает вслед за баркасом, нагоняет его и ударяет в борт. Конечно, торпеда не заряжена, взрыва нет, но цель достигнута: управляемая на расстоянии торпеда выдержала испытание.

Эту торпеду изобрел вовсе не торпедист и даже не моряк. Обыкновенный часовой мастер, еще совсем молодой человек по имени Бреннан сконструировал все простые и в то же время очень хорошо работавшие механизмы торпеды. Интерес к минно-торпедному оружию был так велик, что даже чуждые минному делу люди пытались создавать новые устройства.

Громоздкую машину и барабаны нельзя было установить на кораблях, поэтому торпедой Бреннана защищали берега. Обнаружив неприятеля, пускали на него с берега торпеду и точно направляли ее. Это оружие охраняло в конце прошлого века южные берега Англии.

Через пятнадцать лет знаменитый изобретатель американец Эдисон изобрел новую управляемую торпеду. На этот раз не стальная проволока, а тонкий электрический кабель соединял торпеду с пославшим ее кораблем. Электрический ток от электробатареи передавался по кабелю к механизмам торпеды, действовал на рули и заставлял торпеду менять направление и преследовать корабль противника.

Радиоруль

Бреннан и Эдисон достигли большего успеха, чем капитан Луппис. Но все же проволоки Бреннана и кабель Эдисона оказались непригодными, как и веревки Лупписа. Все эти передатчики выдавали торпеду, показывали ее направление; торпеда теряла свое важнейшее качество – скрытность. Выходило, что задача не решена. После опытов Эдисона прошло еще двадцать лет, началась первая мировая война. Все лучшие достижения передовой техники были поставлены на службу войне. И все же ни один флот не мог похвастать управляемыми торпедами; таких торпед не было во всем мире. И только в конце 1917 г. произошло событие, положившее начало новому решению задачи.

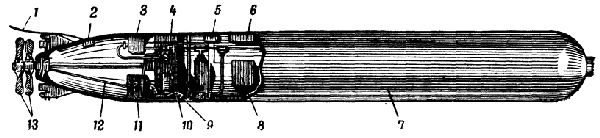

^{Радиомагнитная торпеда}

^{1 – антенна; 2 – автомат, открепляющий антенну; 3 – замедляющий механизм; 4 – часовой механизм; 5 – автомат, «по приказу» детектора включающий остальные механизмы; 6 – радиоприемник механизма замедления хода; 7 – сжатый воздух и заряд; 8 – магнитный детектор; 9 – регулируемый клапан, определяющий угол поворота торпеды; 10 – двигатель торпеды, работающий от сжатого воздуха; 11 – пневматический механизм, управляющий рулями; 12 – рулевая тяга; 13 – рули направления}

Большой военный корабль шел под охраной нескольких эсминцев и других вспомогательных военных судов. Неожиданно на расстоянии в 3000 метров заметили неприятельский торпедный катер, идущий в атаку. Высоко в воздухе появился неприятельский самолет, который как бы сопровождал торпедный катер. Все корабли открыли бешеный огонь по катеру и самолету и начали уходить. Но катер продолжал мчаться вперед. Суденышко прорвалось сквозь строй эсминцев, круто повернуло на большой корабль и на полном ходу… врезалось в его середину. Раздался оглушительный взрыв, и столб огня и дыма взлетел над кораблем. Впоследствии было установлено, что на катере не было людей; им управляли на расстоянии по способу Эдисона. На суденышке была помещена катушка (вьюшка), и на нее было намотано 35 километров электрического кабеля. Пловучая или береговая станция по этому кабелю посылала электрические сигналы, которые перекладывали рули.

Сопровождающий самолет следил за ходом катера и сообщал о своих наблюдениях на станцию, указывал, куда нужно направлять катер. Грузом катера был заряд взрывчатого вещества, который и взорвался при ударе о корабль. Получилось что-то в роде большой надводной управляемой торпеды. Новейшие достижения техники позволили намного улучшить способ Эдисона, но недостатки оставались те же. Обязательно нужна была близкая станция: атаку замечали издалека. Было ясно, что кабель не годился, что нужно передавать сигналы управления без всяких веревок, проволок, кабелей. Но как осуществить такую передачу?

На помощь пришло радио. Уже в 1917 г. удавалось управлять катерами по радио. Такие катера еще не имели большого значения в военных действиях мировой войны. Но после войны все чаще появлялись сообщения о постройке и испытании катеров, управляемых по радио с сопровождающего их самолета. Суденышко приближается к атакуемому кораблю и автоматически выпускает торпеду. Но тогда зачем катер? Гораздо проще управлять самой торпедой по радио. И действительно, уже в самое последнее время стало известно об испытаниях радиоуправляемых торпед. Такая торпеда, управляемая с корабля или самолета, может на замедленном ходу за 10 и больше миль найти противника и нанести ему удар.

За некоторое время перед началом второй мировой войны в США была запатентована конструкция торпеды, к которой прикрепляется длинный провод. Если торпеда, направленная в корабль, прошла, не задев его, у его носа, тянущийся за торпедой провод приходит в соприкосновение с форштевнем корабля, замыкает контакты в приборе торпеды, и торпеда возвращается обратно, чтобы поразить цель.

Подробности вероятного устройства таких торпед мало известны. Но можно представить себе, как они действуют.

Торпедой прицеливаются так, чтобы в случае промаха она прошла не сзади, а спереди корабля, перед его носом. Выстрелили. Видно, что торпеда действительно уходит в сторону и пройдет перед носом цели. Тут возможны два случая. Если торпеда радиоуправляемая, передается сигнал, замедляющий ее ход; торпеда как бы «ожидает» свою цель и попадает в нее, когда цель подходит ближе. Может случиться, что торпеда все же пройдет мимо (особенно во втором случае, если она не радиоуправляемая и нельзя замедлить ход). Тогда начинает работать другое устройство. За торпедой тянется длинный провод-антенна. Уж он-то обязательно соприкоснется с носом корабля. Тысячи тонн стали в корпусе корабля через этот провод воздействуют на специальный прибор внутри торпеды. Сработает реле, руль повернется, и торпеда начнет описывать большой полукруг вперед, нагоняя корабль. Она возвращается обратно и ударяет корабль с другого борта.

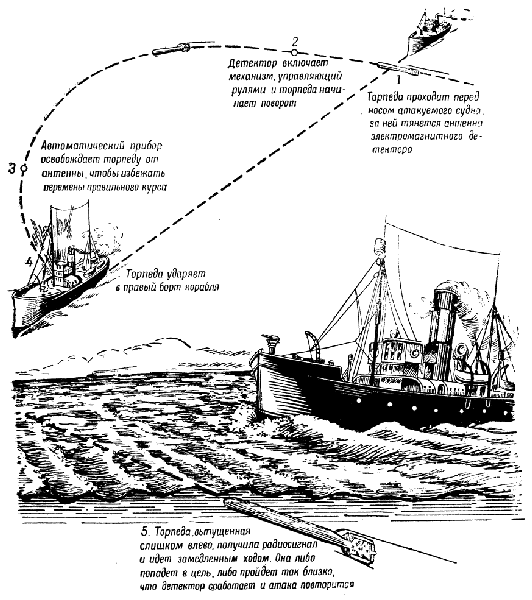

^{Атака с помощью радиомагнитной торпеды}

В период второй мировой войны вместе с прогрессом техники шло дальнейшее усовершенствование торпедного оружия. Поэтому очень может быть, что по окончании войны мы узнаем о торпедах, которые преследовали противника по пятам.

«Оседланная» торпеда

Насколько завладела умами торпедистов идея точного управления торпедой, видно из того, что еще во времена первой мировой войны и в последующие годы появились сообщения о японских торпедах, якобы управляемых человеком, скрытым где-то внутри ее корпуса.

Такая возможность, конечно, исключается. Человек внутри торпеды не мог бы наблюдать поверхность моря, видеть противника. Значит, исчезал и самый смысл такого управления торпедой. Если же снабдить торпеду чем-то в роде перископа, это сделало бы торпеду хорошо видимой и уменьшило бы ее скорость.

Во время второй мировой войны на страницах американской печати появились сообщения о практически более целесообразном, устройстве подводной лодки-торпеды с экипажем в лице одного человека. Она имеет специальное место для рулевого, сидящего в кабине под прочным, прозрачным и обтекаемым колпаком.

Глубина движения торпеды рассчитана так, чтобы обтекаемая поверхность кабины едва-едва выдавалась над поверхностью моря. Это позволяет рулевому видеть свою цель, правда, на близком расстоянии.

Специальный корабль-матка доставляет такую торпеду поближе к объектам нападения и выпускает ее в море. Далее торпеда следует самостоятельно, направляемая своим рулевым. Когда цель уже близко, когда попадание направленной торпеды обеспечено, особый механизм переворачивает прозрачную кабину и выбрасывает рулевого на поверхность воды. Этим создаются для него шансы на спасение.

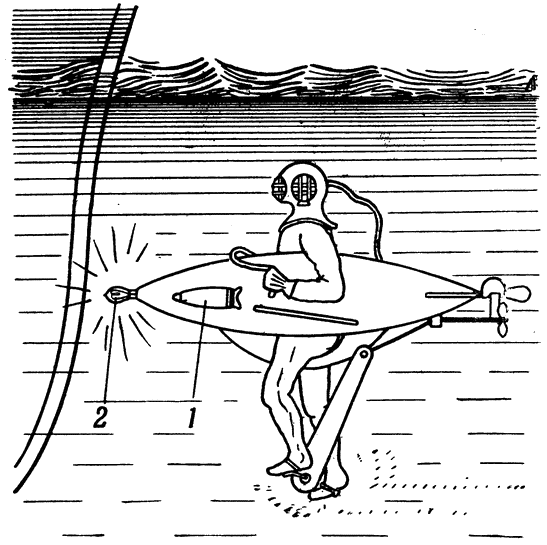

^{Изобретение конца прошлого столетия, предок «оседланной» торпеды – подводный велосипед, или «аквапед» Темпло, несущий впереди (по обеим сторонам) две мины, которые, по идее изобретателя должны были прикрепляться к днищу неприятельского корабля и взрываться от заведенного часового механизма}

^{1 – одна из двух мин, предназначенных для прикрепления к днищу неприятельского корабля; 2 – осветительная лампочка}

Все это устройство описано как один из проектов торпеды, управляемой человеком. Но известны случаи, когда торпеды управлялись людьми в боевой практике, но эти люди находились не внутри, а вне ее оболочки.

Когда и как это было осуществлено?

Вечером 31 октября 1918 г. обыкновенная торпеда, несшая впереди вместо зарядного отделения две бомбы, была доставлена итальянским миноносцем ко входу в австрийский порт Пола (в Адриатическом море) и спущена на воду. Отсюда торпеда была отбуксирована катером к боновому заградителю, запиравшему вход в гавань, на расстояние 1000 метров. Здесь был пущен двигатель торпеды и подводный снаряд на медленном ходу двинулся вперед, но управлялся он не сам…

За два буксирных конца, привязанных к торпеде, держались два пловца. За четыре часа (с 23 часов до 3 часов утра) оба рулевых провели торпеду через все боны, проникли в гавань Полы и «пристроили» одну бомбу под линейный корабль «Вирибус Унитис». В это время их заметили с корабля и взяли в плен. Течение отнесло незамеченную торпеду к пароходу «Вена», вторая бомба взорвалась и отправила пароход на дно.

Тем временем на борту «Вирибус Унитис» плененные итальянцы с трепетом ждали взрыва: их первая бомба была оборудована часовым механизмом; минута за минутой приближала подводный удар. Тогда итальянцы рассказали все командиру корабля. Уже поздно было разоружать бомбу. Экипаж бросился к шлюпкам и как только последняя партия отвалила от борта и удалилась на безопасное расстояние, раздался взрыв и корабль за 10 минут затонул.

Прошло 25 лет. В разгар операций против крупной и хорошо защищенной итальянской военно-морской базы Палермо (Сицилия) в ночные часы января 1943 г. английская подводная лодка выпустила внутрь гавани очень странные торпеды. Эти торпеды были «оседланы» каждая двумя смельчаками, одетыми в легкие водолазные костюмы. «Наездники» сидели верхом на своих стальных «конях» и направляли их по всем извилинам пути, ведущего в гавань. Торпеды не оставляли никакого следа – они приводились в движение от электромотора и аккумуляторных батарей.

К передней части торпеды был присоединен заряд взрывчатого вещества. Вот торпеды прошли все препятствия, приблизились к намеченным кораблям противника и ныряют под них. Наездники отделяют заряды от торпеды и прикрепляют к днищам неприятельских кораблей, затем пристраивают к ним взрыватели с часовыми механизмами. Снова оседлав своих стальных коней, смельчаки-англичане поплыли к выходу из порта.

Им не удалось этого сделать, они только достигли берега и были взяты в плен. Но сзади, оттуда, где они только что побывали, раздалось два мощных взрыва. Итальянский крейсер «Ульпио Трайяно» и транспорт «Виминале» водоизмещением в 8500 тонн отправились на дно морское, первый тут же, второй через некоторое время.

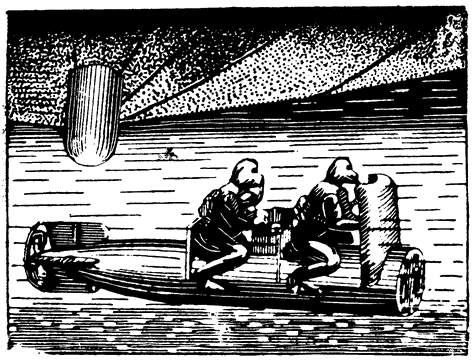

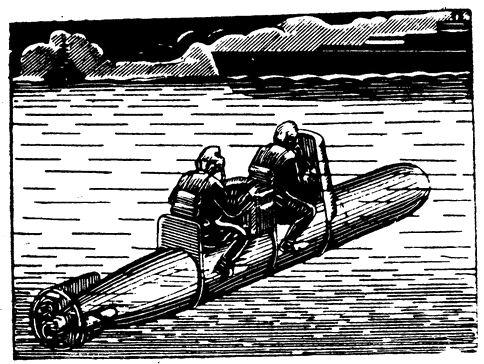

^{Английская «оседланная» торпеда}

^{Вверху – «оседланная» торпеда и ее два «всадника» подплывают к неприятельскому кораблю; внизу – отделив переднюю часть торпеды (ее зарядное отделение, которое служит обыкновенной миной), «всадники» прикрепили ее к днищу корабля, пустили часовой механизм и уходят на своем, теперь уже «обезглавленном» «подводном коне»}

Немцы также пытались во вторую мировую войну применить торпеды, управляемые человеком.

Вскоре после высадки англо-американских войск в Нормандии к берегам Франции направлялся большой караван союзных кораблей. Транспорты охранялись кораблями-охотниками. Ночь была лунной, светлой, противника не видно, и, казалось, ничто не угрожало каравану.

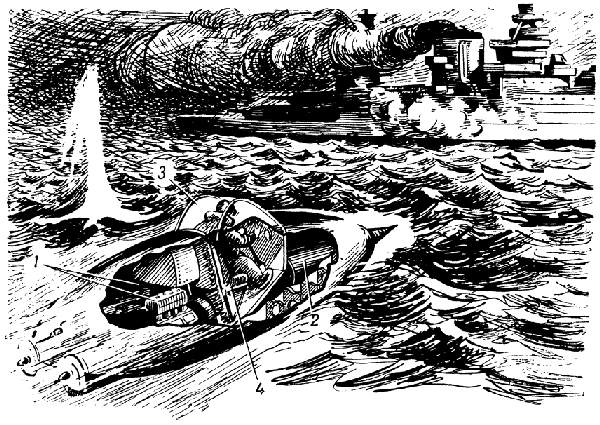

^{Проект торпеды, управляемой водителем, который в последний момент перед ударом о цель выбрасывается на поверхность моря}

^{1 – моторы; 2 – заряд взрывчатого вещества; 3 – обтекаемый прозрачный козырек; 4 – поворотное сиденье, выбрасывающее водителя торпеды на поверхность моря}

Вдруг с одного из «охотников» наблюдатель заметил, что между небольшими волнами мелькнуло что-то, напоминавшее блестящий купол, затем – след торпеды на воде, вот их уже несколько. Через несколько минут все море точно вскипело пузырями куполов. На «охотниках» сразу же догадались, что это целая флотилия германских торпед, управляемых водителями.

Немедленно корабли охранения ринулись на эти «живые торпеды. Они таранили и расстреливали из всех видов огнестрельного оружия прозрачные купола, защищавшие водителей торпед, и разгромили всю флотилию. Впоследствии стало известно, что немцы сосредоточили в портах Ла-Манша большое количество торпед, управляемых людьми, и надеялись с их помощью помешать союзникам наладить снабжение своих десантных войск во Франции. Недостатки конструкции этих торпед оказались одной из причин неудачи их применения.

Возможно, что скоро мы узнаем о применении во время второй мировой войны бесследных торпед, не только оседланных человеком, но и управляемых им на большом расстоянии, о подлинных торпедах-преследователях. Такие торпеды могут оказаться новым, еще более могущественным оружием для нанесения подводного удара.
