Подводный частокол
(минное заграждение)

Там, где Северное море сливается с Атлантическим океаном, Англию и Норвегию разделяет очень широкий водный проход; между их берегами – больше 216 миль. Свободно, без особых предосторожностей проходят здесь корабли в мирное время. Не то было во время первой мировой войны, особенно в 1917 г.

Под водой, во всю ширину прохода скрывались мины. 70 000 мин в несколько рядов, как частокол, перегородили проход. Эти мины были поставлены англичанами и американцами, чтобы закрыть для германских подводных лодок выход на север.

Только одна узкая водная тропинка была оставлена для прохода своих кораблей. Этот подводный «частокол» получил название «великое северное заграждение».

Оно было самым большим по числу мин и величине загражденного района. Кроме этого заграждения, обе стороны поставили еще много других. Подводные «частоколы», целые цепи из сотен и тысяч мин, защищали прибрежные морские районы воюющих стран, перегораживали узкие водные проходы. Больше 310 000 этих подводных снарядов скрывалось в водах Северного, Балтийского, Средиземного, Черного и Белого морей. Более 200 боевых кораблей, десятки тральщиков (судов, предназначенных для обнаружения и уничтожения мин) и около 600 торговых судов погибли на минных заграждениях в первую мировую воину.

Во время второй мировой войны мины приобрели еще большее значение. В дни, когда пишутся эти строки, еще не опубликованы результаты минной войны на море. Но и те некоторые данные, которые опубликованы в печати, позволяют сказать, что обе стороны широко воспользовались усовершенствованиями в устройстве мин, новыми способами их постановки и непрерывно, очень активно применяли минное оружие.

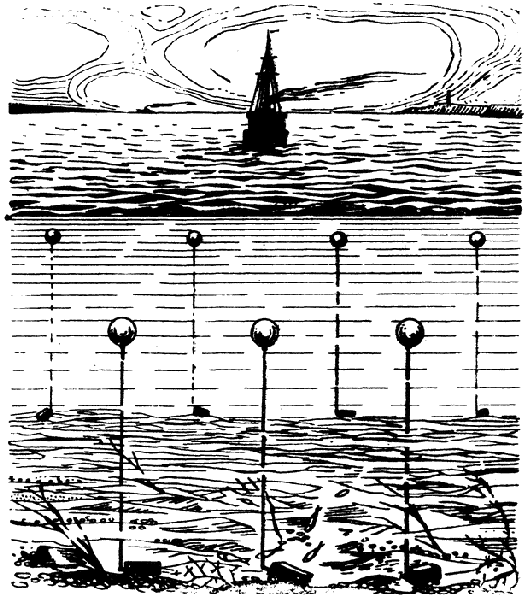

^{Подводный «частокол»}

В первую мировую войну мины больше всего выставлялись для защиты прибрежных районов и морских путей сообщения. Такие заграждения выставлялись заблаговременно, в некоторых случаях еще до объявления войны, на морских позициях, прикрывающих подходы к своим водам. Позиция для такого минного заграждения выбиралась так, чтобы его можно было защищать и кораблями флота и береговой артиллерией.

Тысячи мин выстраивались в линиях такого заграждения, которое так и называется – «позиционным».

Одно из позиционных заграждений было выставлено еще до начала войны 1914 г. при входе в Финский залив. Оно называлось «Центральной минной позицией», состояло из тысяч мин и охранялось кораблями Балтийского флота и береговыми батареями. В течение всей войны, особенно в начале ее, это заграждение обновлялось и наращивалось.

Минные заграждения, которые ставятся у самых берегов, чтобы мешать кораблям противника приблизиться и не позволить им высадить десант, называются оборонительными.

Но существует еще один вид заграждений, в которых мины как будто и не защищают и не нападают, а только угрожают и угрозой заставляют корабли противника менять курс, замедлять свои движения или вовсе отказываться от операции. Иногда, если неприятель заметался в растерянности или пренебрег угрозой этих мин, они превращаются в наступающую силу и топят вражеские корабли. Такие заграждения называются маневренными. Их ставят во время боя в разные его моменты, чтобы затруднить маневрирование неприятельских кораблей. Мины маневренного заграждения должны очень быстро, как только их поставили, становиться опасными.

Очень часто мины применяются и как оружие для нападения – минные заграждения ставятся у неприятельских берегов, в чужих водах. Такие заграждения получили название «активных».

Во вторую мировую войну минирование неприятельских вод сделалось одной из наиболее часто применяемых операций. Появившиеся еще в первую мировую войну воздушные минные заградители сделали возможным широкое применение активных заграждений.

Современные самолеты проникают в глубокие тылы неприятельских государств и усеивают реки и озера минами. Они выполняют те операции, которые не могут быть осуществлены ни надводными, ни подводными кораблями.

Вначале союзникам приходилось, главным образом, защищать минами свои берега, чтобы помешать фашистскому флоту выполнять наступательные операции. Красный Флот ставил минные заграждения, которые надежно прикрывали фланги Красной Армии, упиравшиеся в моря.

Важную роль сыграли английские мины, опоясавшие подходы к Британским островам и не позволившие немцам вторгнуться с моря в Англию. В конце концов фашистам пришлось отказаться от нападений с моря, у них не осталось шансов на успех.

Пока союзники оборонялись минами, немцы вели наступательные минные операции. Они минировали воды у берегов своих противников, у выходов из их морских баз. Они пытались делать это и позднее.

Но вскоре союзники перешли от минной обороны к минному наступлению. Наступил поворотный момент минной войны, примерно осенью 1942 г., когда союзники сами начали широко ставить активные минные заграждения у берегов Германии, запирать корабли фашистов в их базах, сковывать их движение даже по прибрежным фарватерам.

* * *

Как располагаются мины в подводном «частоколе»? Прежде всего это зависит от места, где ставится заграждение. Если нужно заградить узкий фарватер, где неприятельскому кораблю приходится держаться строго определенного направления, достаточно разбросать на его пути небольшое количество мин без особо точного соблюдения какого-либо порядка расстановки. В таких случаях говорят, что поставлена минная «банка». Если же речь идет о заграждении большого водного района или широкого прохода, тогда ставят очень много мин, сотни и тысячи, а то и десятки тысяч. В таком случае говорят, что поставлено «минное заграждение». Для такого заграждения существует определенный порядок расстановки мин. И этот порядок зависит, главным образом, от того, против каких кораблей противника выставлено заграждение. Прежде всего надо заранее решить, на какое углубление ставить мины. Если заграждение ставится против крупных кораблей, глубоко сидящих в воде, можно углубить мины на 8–9 метров под поверхностью воды. Но это значит, что малые корабли противника с мелкой осадкой свободно пройдут через заграждение, они пройдут над минами. Выход из такого положения простой – надо ставить мины на малое углубление – 4–5 метров и меньше. Тогда мины будут опасны и для больших и для малых кораблей противника. Но ведь может случиться и так: мало вероятно, что через заграждение будут проходить малые неприятельские корабли, а вот своим малым кораблям хорошо бы оставить возможность маневрирования в заминированном районе.

Поэтому минерам приходится тщательно взвешивать все особенности боевой обстановки и уже затем решать, на какое углубление ставить мины. А решив этот вопрос, надо обеспечить постановку мин точно на заданное углубление.

Как велики промежутки между минами в подводном «частоколе»? Конечно, хорошо бы поставить мины погуще, так, чтобы вероятность столкновения с минами и поражения проходящего на поверхности корабля была как можно больше. Но этому мешает одно очень серьезное препятствие, которое заставляет выдерживать промежутки между минами не меньше 30–40 метров. Какое же это препятствие?

Оказывается, мины – плохие соседи друг другу. Когда одна из них взрывается, сила взрыва распространяется под водой во все стороны и может повредить механизмы соседних мин, вывести их из строя или взорвать. Получится так: одна мина взорвалась под неприятельским кораблем – это хорошо, но тут же взорвались или вовсе вышли из строя соседние мины. Проход как бы очистился и другие корабли противника сумеют без потерь пройти через заграждение, а это уже плохо. Значит, лучше ставить мины реже, так, чтобы взрыв одной из них не влиял на другие. А для этого надо заранее выбрать величину наименьшего промежутка между ними, чтобы, с одной стороны заграждение оставалось опасным для неприятельских кораблей, а с другой – чтобы взрыв одной мины не разоружал соседние участки заграждения. Этот промежуток называется минным интервалом.

Разные конструкции мин в большей или меньшей степени чувствительны к силе взрыва соседней мины. Поэтому для разных конструкций мин и промежутки выбираются разные. Некоторые мины защищены от влияния соседнего взрыва с помощью специальных устройств. Но все же величина промежутка между минами колеблется в пределах 30–40 метров.

Насколько опасен такой редкий подводный «частокол» для кораблей?

Если над таким заграждением пройдет линейный корабль шириной в 30–36 метров, тогда, конечно, он наверняка наскочит на мину и подорвется. А если это будет эсминец или другой малый военный корабль шириной всего в 8—10 метров? Тогда возможны два случая. Или корабль идет на заграждение так, что линия его курса перпендикулярна к линии мин, или линия курса корабля направлена под углом к линии мин. В первом случае мало шансов на поражение корабля, так как ширина его корпуса в 3–4 раза меньше промежутка между минами, и скорее всего корабль проскользнет через заграждение. Во втором случае вероятность столкновения с миной зависит от величины угла между линией курса корабля и линией мин – чем меньше, острее этот угол, тем больше шансов, что корабль наскочит на мину. Это нетрудно представить себе, а еще лучше нарисовать линию мин и корабль, который под острым углом ее пересекает. Вот почему, если минерам точно известно, по какому направлению пройдут вражеские корабли, они ставят мины под очень малым, острым углом к вероятной линии их курса.

Но ведь далеко не всегда это направление известно. Тогда все заграждение, поставленное против малых кораблей в одну линию, скорее всего окажется бесполезным или очень мало действенным. Чтобы этого не случилось, против малых кораблей минеры ставят заграждение в две и больше линий, располагают мины в шахматном порядке так, чтобы каждая мина второй линии приходилась между двумя минами первой. При этом между линиями сохраняется такой безопасный промежуток, чтобы взрыв мины в одной линии не вызывал взрыва мин в другой линии и не выводил бы их из строя.

В годы второй мировой войны положение изменилось. Огромную роль в морских операциях стали играть малые корабли с небольшой осадкой (торпедные катера, морские «охотники»). Именно против таких судов пришлось ставить малые мины на очень небольшом углублении, иногда 0,5 метра. И все же часто такие корабли легко проходили сквозь минные заграждения.

Немцы стали ставить плотные заграждения из малых мин. Но советские минеры научились справляться и с этой «новинкой» фашистов, проводить свои малые корабли сквозь немецкие «плотные» заграждения.

И, наконец, существует еще один вид минного заграждения. Две или больше минных линий изламываются, чертят подводный зигзаг. Кораблям противника приходится преодолевать поэтому не 2–3 линии мин, а 6–9 таких линий. Все это относится к тем заграждениям, которые состоят из так называемых якорных мин, таких мин, которые устанавливаются на якоре на одном месте и на определенной заданной глубине.

Якорные мины были наиболее распространенными в первую мировую войну, они же не потеряли своего значения и во вторую мировую войну.

Но есть и другие мины, которые по-другому располагаются под водой. Это донные мины, прячущиеся на дне моря. Во второй мировой войне эти мины сыграли большую роль.

Существуют еще и плавающие мины, которые ставятся на вероятном пути неприятельских кораблей. Больше всего такие мины применялись и применяются в маневренных заграждениях.

Эти три вида мин различаются по способу и месту постановки под водой, но мины различаются еще и по другому важному признаку. Некоторые мины взрываются только при непосредственном столкновении с кораблем, они называются «контактными». Другие виды мин взрываются и в том случае, если: корабль проходит на известном, достаточно близком расстоянии. Такие мины называются «неконтактными». Якорная мина может быть «контактной» и «неконтактной», это зависит от ее устройств, заключенных в корпусе. То же самое относится и к плавающей мине и к донным минам.

Обо всех этих минах, об их устройстве, особенностях и различиях речь будет впереди. Но общее у них одно. На разных глубинах под водой таятся эти шарообразные, овальные или грушевидные металлические снаряды. Как невидимые часовые стерегут они свой район моря. Вот приближается неприятельский корабль. Оглушительный взрыв, вздымая огромный водяной столб, ударяет в подводную часть корабля, разрывает ее. В пробоину устремляются «потоки воды. Никакие насосы не успевают откачивать массу врывающейся воды. Бывает, что корабль тут же или через более или менее короткое время идет ко дну. Бывает, что подводный удар выводит его из строя, ослабляет его сопротивление противнику.

Как же устроены мины?

Мина на якоре

Самая главная, «рабочая» часть мины – это ее заряд. Уже давно прошли те времена, когда мину снаряжали обыкновенным черным порохом. В наше время существуют специальные взрывчатые вещества, которые взрываются мощнее пороха. Часто встречающейся «начинкой» мины бывает взрывчатое вещество – тротил.

Зарядная камера, наполненная взрывчатым веществом, помещается внутри металлической оболочки – корпуса мины. Форма корпуса бывает разная: шаровидная, яйцевидная, грушевидная.

В момент взрыва «начинка» сгорает и превращается в газы, которые стремятся расшириться во все стороны и поэтому давят на стенки корпуса. Это давление мгновенно нарастает до очень большой величины, разрывает корпус и обрушивается на корабль и на окружающие массы воды ударом огромной силы. Если бы стенки не оказывали газам сопротивления, их давление нарастало бы медленнее и сила удара была бы много меньше.

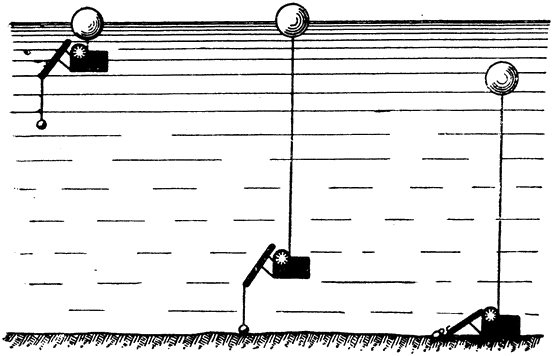

^{Отдельные моменты постановки якорной мины с помощью штерта}

Вот в чем первая, основная роль корпуса мины. Но тот же корпус служит и для другой очень важной цели.

Камера с зарядом должна скрываться под водой на определенной глубине, чтобы мину не замечали с поверхности. Неприятельский корабль, проходя над миной, должен задеть ее и вызвать взрыв.

Все мины (кроме донных), если они поставлены против надводных кораблей, обычно устанавливаются на глубине от 0,5 до 9 метров. Если заграждение ставится против подводных лодок, мины устанавливаются на разных глубинах, в том числе и на больших. Но камера с взрывчатым веществом тяжелее воды и не может сама по себе держаться ни на поверхности воды, ни на каком-то уровне под водой. Сама по себе она так и пошла бы на дно. Но этого не происходит – оболочка мины играет для нее роль поплавка. Внутри оболочки имеются «пустоты», заполненные только воздухом, с таким расчетом, чтобы вес вытесняемой миной воды был больше веса корпуса с зарядом и прочими устройствами. Поэтому мина приобретает свойство плавучести, она сможет держаться на поверхности воды.

При этом надо помнить и знать, что мина – не малый и не легкий снаряд. Размеры и вес мин бывают разные. Так, например, самая малая немецкая мина вместе с якорем весит 270 килограммов и в ней заключено всего только 13–20 килограммов взрывчатого вещества. Ее корпус – шар. Диаметр шара всего 650 миллиметров. У немцев же есть мины диаметром больше метра и с общим весом больше тонны. В такой мине взрывчатое вещество весит 300 килограммов.

И все же, как ни велики и тяжелы мины, корпус хорошо держит их на заданном углублении.

Если мину просто погрузить в воду до какого-то уровня и затем отпустить, море тут же вытолкнет ее обратно на поверхность.

Но ведь нам нужно, чтобы мина оставалась под водой, чтобы ее что-то удерживало на одном месте и не позволяло всплывать. Для этой цели к оболочке прикрепляется на стальном тросе специальный якорь. Якорь падает на дно и удерживает мину на заданном углублении и не дает ей всплыть. Чтобы легче представить себе, как это происходит, проследим за постановкой мины с корабля.

Оказывается, это зависит от длины штерта. Чем он длиннее, тем раньше коснется дна его грузик, тем раньше перестанет сматываться минреп, тем глубже уйдет мина в воду. Чем короче штерт, тем позднее застопорится вьюшка, тем меньше будет углубление мины. Поясним это на примере. У нас длина штерта – 4 метра. Грузик коснулся дна. Значит, минреп перестал сматываться как раз в тот момент, когда якорь находился в 4 метрах от дна. Мина в этот же момент находилась еще на поверхности воды. Теперь якорь начинает тянуть ее вниз. А так как якорю осталось падать 4 метра, то и корпус мины погрузится в воду на те же 4 метра.

А для чего нужен штерт? Гораздо проще заранее отмерить минреп необходимой длины и бросить мину с якорем в воду. Якорь коснется дна, а мина станет на заданное углубление. Но ведь очень хлопотно каждый раз справляться по карте о глубине моря в данном месте, высчитывать, какой длины нужен минреп, и отмеривать его. Гораздо проще и скорее проходит постановка мин, когда на вьюшку намотан длинный минреп, пригодный для различных глубин. Маленький же тросик автоматически ставит мину на заданное углубление.

Все это устройство очень простое и в то же время достаточно надежное. Но существуют и другие, такие же простые и в то же время очень интересные устройства для постановки мин на заданное углубление.

Одно из этих устройств представляет собой очень простой и интересный механизм. Этот механизм часто встречается и в мине и в торпеде и исполняет в этих снарядах очень ответственную и разнообразную работу. Называется он «гидростат».

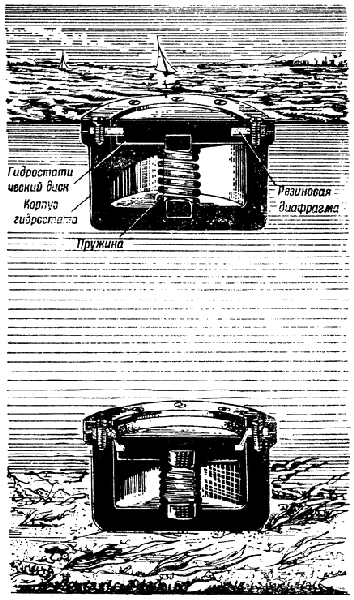

^{Как устроен гидростат}

^{Сверху – нет давления воды на диск, пружина разжалась}

^{Снизу – давление воды на диск сжало пружину}

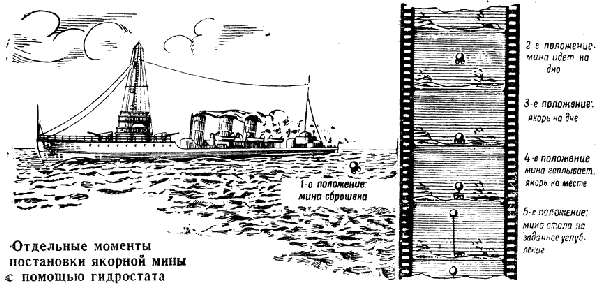

^{Отдельные моменты постановки якорной мины с помощью гидростата}

^{1-е положение – мина сброшена}

^{2-е положение – мина идет на дно}

^{3-е положение – якорь на дне}

^{4-е положение – мина всплывает, якорь на месте}

^{5-е положение – мина стала на заданное углубление}

Во всяком сосуде, хотя бы в обыкновенном стакане, жидкость давит на стенки и дно. Если мы обведем карандашом любой участок на стенке или дне стакана, то на этот участок давит вес столбика жидкости, у которого основание равно площади обведенного участка, а высота равна расстоянию от участка до поверхности воды. Ясно, что самое большое давление будет на дно стакана.

Теперь предположим, что наш стакан сделан из металла, а дно его может двигаться вверх и вниз. Стакан этот пустой. Подставим под донышко сжатую пружину. Она разожмется и подымет донышко вверх. Начнем теперь лить в стакан воду, все больше и больше. Донышко остается на месте, это значит, что сила нашей пружины больше, чем вес налитой воды. Но вот уровень воды еще поднялся, столб воды в стакане увеличился, и донышко пошло вниз. Такой прибор называется гидростатом, а подвижное донышко – гидростатическим диском (см. рис. на стр. 53). Для него всегда можно выбрать такую пружину, которая сожмется весом столба воды определенной высоты.

Мина с якорем вначале идет на дно. Затем корпус со связанной с ним вьюшкой при помощи специального механизма отделяется от якоря и подымается кверху, минреп сматывается с вьюшки. Гидростат находится тут же, около вьюшки. Все время подъема корпуса мины давление воды еще очень велико, пружина гидростата остается сжатой, диск неподвижен. Но вот оболочка дошла как раз до такого уровня, когда вес столба воды над диском гидростата оказался меньше силы пружины. Пружина начинает разжиматься, диск двигается кверху. С диском связан тормоз. Как только диск начинает двигаться кверху, тормоз стопорит минреп – корпус останавливается на той глубине, на какую установлен гидростат.

Такой же гидростат уже успел еще раньше сработать в механизме, который на дне отделил мину от якоря. Стержень, скрепляющий мину с якорем, соединен с диском гидростата. Когда мина с якорем достигает дна, выросшее давление воды отжимает диск гидростата, а этим самым отводит в сторону скрепляющий стержень. Мина освобождается и всплывает кверху.

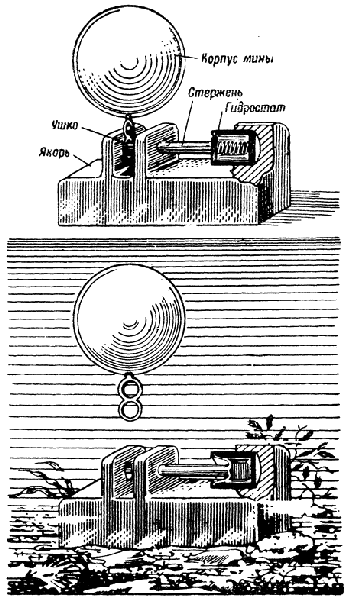

^{Как работает гидростат в разъединителе}

^{Сверху показана мина, соединенная с якорем, давления на гидростат нет; внизу – мина с якорем на дне – давление на пластину гидростата достигло такой величины, что пружина сжимается и отводит скрепляющий стержень, – корпус мины отделяется от якоря и всплывает}

Не только гидростат может сыграть роль разъединителя, освободить мину от якоря.

Стержень, скрепляющий мину с якорем, можно подпереть пружиной, а чтобы она не разжималась, вставить между ней и упором… кусок сахару или другого растворяющегося в воле вещества (каменная соль). Сахар или соль не сразу растворяются в воде, проходит несколько минут. За это время мина с якорем достигнет дна. А когда сахар вовсе растает, пружина разожмется настолько, что потянет за собой стержень, мина освободится от якоря и всплывет.

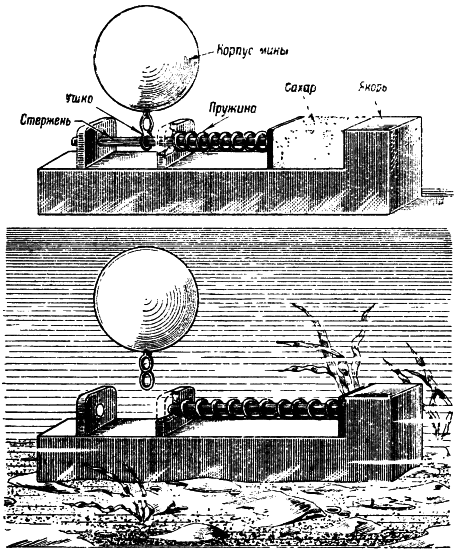

^{Как работает сахарный разъединитель}

^{Сверху – сжатая пружина упирается в кусок сахара и удерживает мину. Снизу – сахар растворился в воде, пружина разжалась и освободила мину, которая всплывает}

Можно приспособить и штерт так, чтобы в момент, когда его груз коснется дна, срабатывал механизм, освобождающий мину.

Все эти простые устройства – с гидростатом, с растворяющимися веществами, с штертом – часто и успешно работают в механизмах мины и остроумно решают самые разнообразные и сложные задачи; мы еще встретимся с ними.
