Мины, которые «слышат»
(акустические мины)

Еще до того, как германские самолеты вылетели со своих аэродромов в оккупированной Греции для высадки десантов на острове Крит, фашистские воздушные миноносцы часто «навещали» этот район Средиземного моря и сбрасывали мины на водных путях, ведущих к острову. Они пытались окружить Крит минным кольцом, затянуть смертельную петлю вокруг острова и отрезать его от основных морских баз английского флота. Все это делалось для того, чтобы заранее преградить путь кораблям противника, ослабить оборону острова и чтобы в критические моменты задуманного немцами воздушного нападения англичане не сумели оказать Криту помощь с моря.

Немцы были неприятно поражены, когда оказалось, что английские корабли регулярно снабжают остров и несут при этом ничтожные потери на минах. Как будто кто-то успел подсказать английским минерам, что за «ловушки» ожидают их на подходах к острову, и научил их избегать опасностей. Особенно же фашисты ощутили слабость своих мин, когда немецкие транспорты, шедшие к острову, испытали на себе мощные и уничтожающие удары английских кораблей.

Походило на то, что сброшенные немцами мины оказались бессильными против английских кораблей. А фашисты возлагали на эти мины особенные надежды. К этому времени их магнитные мины, один из видов гитлеровского «таинственного» оружия, которым немцы собрались завоевать мир, были хорошо известны союзникам. Минеры союзников научились бороться с немецкими магнитными минами без особых потерь. И тогда немцы решили обрушить на корабли союзников новое «неизвестное» оружие, новую, казалось, неотразимую, мину огромной разрушительной силы. Именно этими минами немцы блокировали Крит, и все же они снова и снова понесли поражение. Новые мины почти не наносили противнику потерь. Какие же это были новые мины? Их особенность заключалась в том, что внутри, в корпусе мины, скрывалось механическое «ухо» – микрофон, такой же, как в трубке обыкновенного телефона. Очень скоро манные специалисты разобрались в устройстве этой мины. Оказалось, что мина «слышит» шум работы машин и винтов приближающегося корабля.

Больше того, «слух» этот настолько тонкий, что улавливает момент, когда корабль проходит над миной. Тогда она взрывается под самым днищем корабля… если, конечно, не приняты меры, чтобы этого не случилось.

Устройство «слышащей» мины очень интересно.

Как и во всех других минах сила ее удара кроется в заряде. Он очень велик, гораздо больше, чем в других минах. Количество взрывчатого вещества, заполняющего зарядное отделение мины, доходит до 700–800 килограммов. Известно, что «слышащая», или, как ее называют специалисты, акустическая, мина, прячется на дне моря у берегов на относительно небольших глубинах. Она взрывается на некотором расстоянии от днища корабля. Поэтому немцы и снабдили эту мину чуть ли не тонной взрывчатки, чтобы сила ее подводного удара, ослабленная толщей воды, оказалась достаточной для поражения корабля. Мембрана механического уха мины соединена с особым колеблющимся рычажком-вибратором, расположенным внутри мины, в центре ее верхней части. Под вибратором расположился микрофон, стоит только вибратору коснуться микрофона, и получится непрерывная цепь от оболочки до ее механического уха. Пока нет шума, пока «ухо» ничего не «слышит», вибратор находится в покое и не соединяется с микрофоном.

^{Мина, которая «слышит» (акустическая мина)}

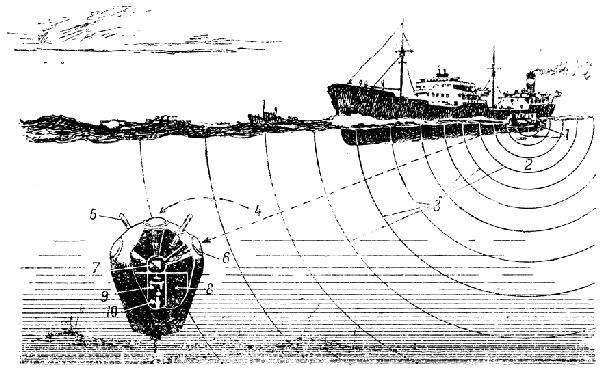

^{1 – машины корабля; 2 – область наибольшего шума; 3 – звуковые волны; 4 – звуковые волны колеблют «ухо» мины и приводят в действие вибратор; 5 – контактные «усы»; 6 – еще одно «ухо» мины; 7 – вибратор; 8 – заряд; 9 – микрофон; 10 – детонатор.}

В мине работает электрическая батарея. Микрофон все время включен в цепь этой батареи, и через него течет постоянный ток небольшой силы. В эту же цепь включена первичная обмотка трансформатора. Пока мина ничего не «слышит» и вибратор находится в покое, ток в цепи микрофона течет безобидно, ничему не угрожая.

Но вот приближается корабль. Звуковые волны от шума машин, винтов расходятся во все стороны и далеко распространяются под водой. Они достигают мембраны – «барабанной перепонки» механического уха мины – и начинают колебать ее. Сначала эти колебания малы и медленны. Но шум приближается, звуки усиливаются, мембрана мины начинает колебаться все больше. Вместе с ней колеблется и вибратор. И при этом в каждое свое колебание он то касается микрофона, включается в его электрическую цепь, то отходит от него, выключается из цепи. Каждое включение вызывает увеличение электрического сопротивления микрофона, каждое выключение уменьшает это сопротивление. От этого и напряжение «постоянного электрического тока, идущего по цепи микрофона и первичной обмотки трансформатора, все время меняется, становится то меньше, то больше. Постоянный ток превращается в пульсирующий. По законам электротехники во вторичной обмотке трансформатора возбуждается при этом переменный ток, и сила его тем больше, чем «громче» звуки шума, «услышанного» миной.

В мине имеется и выпрямитель тока. Переменный ток вторичной обмотки трансформатора проходит через этот выпрямитель и поступает в новую электрическую цепь, составленную из двух реле.

Тем временем корабль приближается, шумы его все усиливаются и вместе с ними усиливается и ток в новой электрической цепи. Наконец, шум достигает определенной величины и… срабатывает первое реле. Оно замыкает контакты и при этом соединяет с обмоткой второго реле новую батарею особого назначения. А усиливающийся шум через секунды заставляет сработать второе реле, которое своими контактами образует «мост» между новой батареей и детонатором мины. Ток от батареи устремляется через этот мост к детонатору, нагревает его, воспламеняет и тем самым взрывает мину. Все взрывное устройство налажено по времени так, чтобы взрыв произошел как раз под кораблем и поразил его в наименее защищенную часть корпуса, в днище.

Кроме акустических мин, которые «слышат» приближение корабля, немцы применяли еще и магнитно-акустические мины. В этих минах в цепи взрывателя работают и магнитное и акустическое устройства, вернее, акустическое устройство как бы помогает магнитному. Такая помощь понадобилась потому, что чисто акустическое устройство часто отказывало и срабатывало не во-время.

Несмотря на все ухищрения немцев, их «новое неизвестное оружие» – акустические мины – очень быстро было разгадано союзниками. Они скоро научились их обезвреживать, очищать от них загражденные районы моря. В свою очередь союзникам удалось создать более совершенные образцы акустических мин.

«Зрячие» мины

Все мины, и якорные и донные, обыкновенные контактные и неконтактные (магнитные, акустические), – все они «слепы» и не разбирают, какой корабль проходит над ними. Свой ли корабль или неприятельский коснется взрывателя мины, ее антенны или пройдет вблизи магнитной или акустической мины, – все равно следует взрыв. Но существуют и «зрячие» мины, которые как бы «различают» корабли и взрываются только под вражескими судами.

В 1866 г., когда австрийцы воевали с итальянцами, среди береговых сооружений у Триеста, недалеко от его гавани, тщательно охранялся небольшой домик, замаскированный деревьями. Одна из комнат внутри домика, если бы в нее проникли итальянские шпионы, вызвала бы у них законное любопытство. Все стены комнаты были выкрашены в густой черный цвет. Единственное окошко было закрыто не обыкновенным, а оптическим стеклом – линзой.

Изображение гавани Триеста через линзу попадало на стеклянную призму внутри комнаты и отражалось от нее вниз на матовую поверхность особого «наблюдательного» стола.

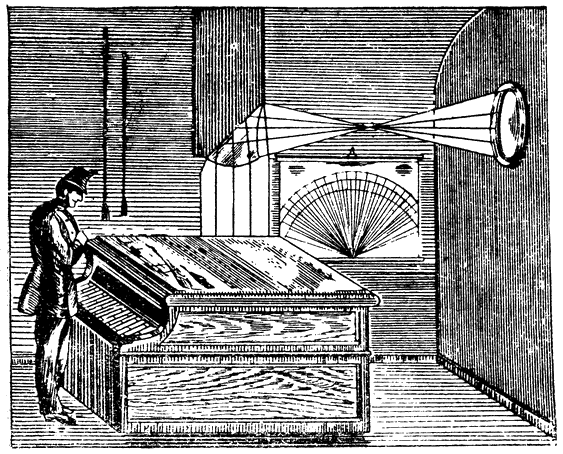

^{Минный «рояль» австрийцев (1866 г.)}

На поверхности стола были нанесены точки. Если изображение гавани правильно отражалось на матовый стол, каждая точка обозначала место, где под водой скрывалась мина. Но это были не обыкновенные якорные мины. Электрический провод соединял эти мины с таинственным домиком.

К наблюдательному столу была пристроена такая же клавиатура, как у рояля или пианино. Каждая клавиша управляла взрывом определенной мины. Стоило нажать тот или другой клавиш «рояля» и тут же электрический ток от станции на берегу бежал к мине и взрывал ее.

^{Схема устройства станционных минных заграждений. Слева – схема заграждения, справа – схема устройства группы мин}

^{1– группы мин; 2 – главные кабели от станции управления к распределительным коробкам; 3 – батареи скорострельных орудий, защищающих минное поле; 4 – провода от распределительной коробки к минам; 5 – береговая станция управления минами; 6 – станционные мины; 7 – электропровод от распределительной коробки к мине; 8 – распределительная коробка; 9 – главный станционный кабель}

По отражающейся на матовом стекле картине гавани наблюдатель мог следить за приближением неприятельского корабля. Как только судно оказывалось над миной, нажим на клавиш минного «рояля» топил его.

Это устройство было испытано, «музыка» минного рояля была признана очень удачной, но… не пришлось австрийцам его применить как боевое оружие: к этому времени итальянцы уже были разбиты в морском сражении при Лиссе.

«Зрячие» мины изобрели не австрийцы. Это оружие зародилось еще во время гражданской войны в Америке между северянами и южанами.

За несколько лет до сражения при Лиссе южане применяли мины, которые взрывались электрическим током, «посланным» с берега. Ток включался, когда неприятельский корабль проходил над миной. Это были «зрячие» мины, именно эти мины следует считать предками современных «станционных» мин, охраняющих военно-морские базы воюющих сторон. С тех пор техника устройства и взрывания зрячих мин непрерывно улучшалась.

Как же защищают берега современные зрячие мины?

На берегу, где-нибудь меж скал или под землей замаскирована станция управления минами. Защищаемый район моря разбивается на участки-квадраты, хорошо различаемые с берега. На современных станциях нет ни клавиатуры, ни стола-панорамы.

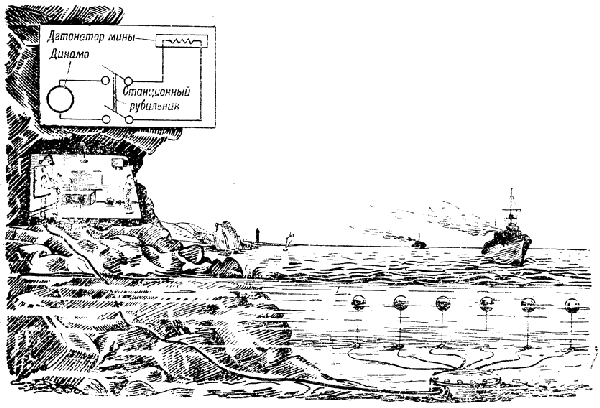

^{Как устроена береговая станция управления «зрячими» минами}

Вместо «рояля» – обыкновенный щит управления с рубильниками, а вместо панорамы – перископ, как на подводной лодке. От станции кабели тянутся к морю, уходят под воду, вьются по каменистому или песчаному дну и вползают в распределительную коробку.

От коробки расходятся уже несколько проводов к минам, охраняющим определенный квадрат моря. Эти мины похожи на якорные, но могут быть и донными и устроены так, что электрический ток, включенный со станции, взрывает всю группу. Вот подходит вражеский корабль. Он приближается к заминированному участку, туда, где одна из групп мин подстерегает врата. Еще несколько минут, и корабль уже над притаившимися зрячими минами. «Глаза» этих мин – там, на берегу, внутри замаскированной станции. Оттуда, в перископ, все хорошо видно, и наблюдатели точно улавливают момент, когда нужно взорвать мины. Поворот рубильника – электрический ток со специальной береговой электростанции мгновенно пробегает дистанцию до распределительной коробки, оттуда течет по проводам к взрывателям мин и мощный взрыв уничтожает корабль.

А что получится, если к охраняемому району приблизится не надводный, хорошо видимый корабль, а подводная лодка врага, скрытно подбирающаяся к берегу? Подводную лодку не удается увидеть со станции в перископ, но ее услышат: как только подводный корабль неизбежно коснется одной из мин или ее минрепа, на станции прозвучит сигнал, и поворот рубильника взорвет именно ту группу мин, около которой в этот момент скользит под водой невидимый враг.

Плавающие мины

До сих пор шла речь о таких минах, которые точно «знают» свое место под водой, свой боевой пост и неподвижны на этом посту. Но существуют и такие мины, которые перемещаются, плавают или под водой или на поверхности моря. Применение этих мин имеет свой боевой смысл. Они не имеют минрепов, значит их нельзя тралить обычными тралами. Никогда нельзя точно знать, где и откуда появятся такие мины; это обнаруживается в последний момент, когда мина уже взорвалась или показалась совсем недалеко. Наконец, такие мины, пущенные по течению, доверенные морским волнам, могут «встретить» и поразить неприятельские корабли на пути далеко от места постановки. Если противнику известно, что в таком-то районе поставлены плавающие мины, это стесняет передвижения его кораблей, заставляет принимать заранее особые меры предосторожности, замедляет темпы его операций.

Как устроена плавающая мина?

Всякое тело плавает на поверхности моря, если вес вытесненного им объема воды больше веса самого тела. О таком теле говорят, что оно обладает положительной пловучестью. Если бы вес объема вытесненной воды был меньше, тело пошло бы ко дну, его пловучесть была бы отрицательная. И наконец, если вес тела равен весу вытесненного им объема воды, оно будет занимать «безразличное» положение на любом уровне моря. Это значит, что оно само по себе будет держаться на любом уровне моря и не будет ни подниматься кверху, ни опускаться книзу, а только перемещаться на одном и том же уровне по течению. В таких случаях говорят, что тело обладает нулевой пловучестью.

Мина с нулевой пловучестью должна была бы держаться на той глубине, на которую ее при сбрасывании погрузили. Но такое рассуждение правильно только в теории. На. самом деле в море степень пловучести мины будет изменяться.

Ведь состав воды в море в разных местах, на разных глубинах неодинаковый. В одном месте в ней больше солей, вода плотнее, а в другом – в ней меньше солей, ее плотность меньше. Температура воды тоже влияет на ее плотность. А температура воды меняется и в различные времена года и в различные часы суток и на различных глубинах. Поэтому плотность морской воды, а с ней и степень пловучести мины изменчивы. Более плотная вода будет вытеснять мину кверху, а в менее плотной – мина будет итти ко дну. Надо было найти выход из такого положения, и минеры нашли этот выход. Они так устроили плавающие мины, что их пловучесть только приближается к нулевой, она нулевая только для воды в каком-то определенном месте. Внутри мины находится источник энергии – аккумулятор или батарея, или резервуар со сжатым воздухом. От такого источника энергии работает моторчик, вращающий гребной винт мины.

^{Плавающая мина с винтом}

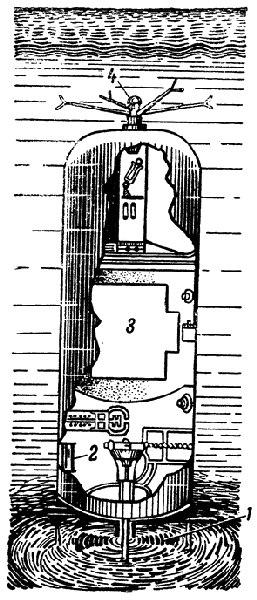

^{1 – винт; 2 – часовой механизм; 3 – камера для батареи; 4 – ударник}

Мина плавает под водой до течению на определенной глубине, но вот она попала в более плотную воду и ее потянуло кверху. Тогда от изменения глубины начинает работать вездесущий в минах гидростат и включает мотор. Винт мины вращается в определенную сторону и тянет ее обратно на тот же уровень, на котором она плавала раньше. А что было бы, если бы мина не удержалась на этом уровне и пошла бы книзу? Тогда тот же гидростат заставил бы мотор вращать винт в другую сторону и поднять мину на заданную при установке глубину.

Конечно, даже в очень большой плавающей мине нельзя поместить такой источник энергии, чтобы ее запаса хватило на много времени. Поэтому плавающая мина «охотится» за своим противником – неприятельскими кораблями – только несколько дней. Эти несколько дней она и находится «в водах, где с ней могут столкнуться неприятельские корабли. Если же плавающая мина могла бы очень долго держаться на заданном уровне, она в конце концов заплыла бы и в такие районы моря и в такое время когда на нее могли бы попасть свои корабли.

Поэтому плавающая мина не только не может, но и не должна долго служить. Минеры снабжают ее особым устройством, оборудованным часовым механизмом. Как только пройдет срок, на который заведен часовой механизм, это устройство топит мину.

Так устроены специальные плавающие мины. Но и любая якорная мина может неожиданно сделаться плавающей. Ее минреп может оборваться, перетереться в воде, ржавчина разъест металл, и мина всплывет на поверхность, где будет нестись по течению. Очень часто, особенно во вторую мировую войну, воюющие страны намеренно набрасывали на вероятных путях неприятельских кораблей поверхностно-плавающие мины. Они представляют большую опасность, особенно в условиях плохой видимости.

Якорная мина, поневоле превратившаяся в плавающую, может выдать место, где поставлено заграждение, может сделаться опасной и для своих кораблей. Чтобы этого не случилось, к мине пристраивают механизм, который топит ее, как только она всплывает на поверхность. Может все же случиться, что механизм не сработает и сорвавшаяся мина будет долго качаться на волнах, превратится в серьезную опасность для любого столкнувшегося с ней корабля.

Если же якорную мину намеренно превратили в плавающую, то и в этом случае ей не позволяют долго оставаться опасной, ее также снабжают механизмом, который топит мину по истечении, определенного срока.

Немцы на реках нашей страны пытались применить и плавающие мины, пуская их вниз по течению рек на плотиках. К передней части плотика в деревянном ящике помещен заряд взрывчатого вещества весом в 25 килограммов. Взрыватель устроен таким образом, что заряд взрывается при столкновении плотика с каким-нибудь препятствием.

Другая «плавающая речная мина обычно имеет форму цилиндра. Внутри цилиндра – зарядная камера, наполненная 20 килограммами взрывчатки. Мина плавает под водой на глубине в четверть метра. Из центра цилиндра кверху поднимается стержень. На верхнем конце стержня как раз у самой поверхности воды – поплавок с усами, торчащими во все стороны. Усы соединены с ударным взрывателем. Из поплавка на поверхность воды выпущен длинный маскировочный стебель, ивовый или бамбуковый.

Речные мины тщательно маскируются под плывущие по реке предметы: бревна, бочки, ящики, солому, тростник, кусты травы.

Глава третья
Торпеда

Самодвижущаяся мина

Прошло уже около восьмидесяти лет с тех пор, как торпеда была изобретена, и шестьдесят семь лет с того дня, когда впервые ее применили в боевой обстановке. За это время основы устройства этого оружия не изменились. Но вместе с успехами науки и техники, металлургии и машиностроения качество торпед непрерывно улучшалось.

Ученые и техники напрягали все усилия для непрерывного улучшения четырех главных качеств торпеды: разрушительного действия заряда, чтобы рана, нанесенная неприятельскому кораблю, оказалась глубже, больше, смертельнее; меткости и скорости, чтобы вернее и скорее настигла свою жертву торпеда; бесследности, чтобы труднее было врагу заметить торпеду и уклониться от нее, и дальности хода, чтобы можно было, если нужно, издалека поражать врага.

Их старания привели к тому, что во второй мировой войне торпеда стала еще более грозным оружием. В крупных боевых столкновениях на морях и океанах, в повседневной борьбе на коммуникациях торпедные удары часто решали исход сражений.

Перед нами гигантское стальное «веретено». Оно как бы составлено из правильных геометрических фигур. Длинный цилиндр заканчивается спереди полушарием, а сзади «конусом. Общая длина веретена в различных конструкциях изменяется от 6 до 7–8 метров, а диаметр цилиндра – от 450 до 600 миллиметров. Форма и размеры веретена очень напоминают крупную акулу, прожорливую хищницу морей. И удар торпеды напоминает нападение акулы. Электрический скат, название которого Фультон присвоил торпеде, приходится родичем акуле. Поэтому торпеду по всем признакам можно назвать «стальной акулой».

Знакомство со стальной акулой (см. рис. на стр. 88–89) начнем с ее головы – с передней части торпеды. Это та часть, внутри которой помещается взрывчатый заряд, зарядное отделение. Все остальные части торпеды служат одной цели – донести этот заряд до намеченной цели и взорвать ее. Впервой торпеде вес заряда не превышал нескольких килограммов. За восемьдесят лет эти несколько килограммов выросли до двухсот-четырехсот. Уже в первых торпедах вместо обыкновенного черного пороха применялось очень сильное взрывчатое вещество – пироксилин. Это вещество прессовали в форме кирпичей и укладывали в зарядное отделение. В наше время применяются новейшие, исключительно сильно взрывчатые вещества. Их уже не только укладывают, но и заливают в зарядное отделение в жидком виде, после чего этот заряд отвердевает. Когда такой заряд взрывается под водой у борта корабля, сила его удара на расстоянии в 7–8 метров уничтожает на своем пути все препятствия, коверкает, ломает, разбрасывает самые крепкие устройства, изготовленные из высококачественного металла.

Зарядное отделение торпеды, наполненной взрывчатым веществом, – это та же мина с большим зарядом. Как бы сильно ни ударялась такая мина о корпус корабля, она не взорвется, если мы ее снабдим ее взрывателем и детонатором. Детонатор торпеды состоит из двух веществ: 1,8 грамма тетрила и 0,2 грамма гремучей ртути, помещенных внутрь запального стакана, в котором находится обычно 600 граммов прессованного порошка тетрила.

В торпеде обычно имеются два взрывателя, или, как их еще называют, ударника. Один находится спереди зарядного отделения и называется лобовым. При ударе в цель боек ударника подается назад и накалывает капсюль с гремучей ртутью. Детонатор воспламеняется, а вслед за ним взрывается и основной заряд.

Но ведь торпеда может попасть в корабль косо, тогда боек не сработает. На этот случай передний ударник снабжен торчащими впереди четырьмя расходящимися в разные стороны «усами». Очень редко случается, что торпеда проскользнет по борту корабля и не заденет его ни одним усом. Чтобы застраховать торпеду и от такого случая, ее снабжают вторым ударником. Он называется «инерционным». Боек этого ударника так устроен, что при любом столкновения торпеды с каким-нибудь массивным твердым телом он мгновенно накалывает капсюль детонатора и производит взрыв.

^{Торпеда с неконтактным взрывателем (с фотоэлектрическим «глазом») проходит под корпус корабля, поворачивает кверху под самым его днищем, чтобы взорваться там, где жизненные части судна наименее защищены}

У читателя, наверное, возникает опасение: а не могут ли оба эти ударника, и лобовой и особенно инерционный, подействовать еще до торпедного выстрела, еще во время подготовки, от случайных сотрясений и столкновений? Нет, не могут! Безопасность обращения обеспечена особым предохранителем, который стопорит бойки ударников. Этот предохранитель торчит из торпеды впереди в виде стерженька с крошечным винтом-вертушкой на конце. Когда торпеда выпущена в воду, вертушка начинает вращаться и освобождает бойки от предохранителя. Это происходит, когда торпеда уже прошла в воде 200–250 метров; теперь она стала опасной. Существует еще один вид взрывателя, который действует, если торпеда вовсе не коснется корабля, а только пройдет под ним. Такие взрыватели называются неконтактными. Их устройство составляет военную тайну. Можно только привести описания отдельных проектов, сведения о которых проникли в печать.

За несколько лет до начала второй мировой войны в зарубежной технической печати появились сообщения о торпеде, вооруженной электрическим «глазом» – фотоэлементом. Торпеду направляют заведомо немного ниже днища корабля-мишени. В тот момент, когда фотоэлемент попадает в тень, падающую от корабля, срабатывает чувствительное устройство электрического глаза, управляющее рулем глубины, и торпеда резко взмывает кверху. При этом приводится в действие и механизм, взрывающий заряд. Взрыв происходит или в непосредственной близости от днища, или при столкновении торпеды с корпусом корабля.

Основное назначение такой торпеды – нанести удар в самую уязвимую часть корпуса корабля – в его днище, где он хуже всего защищен от подводного взрыва.

По отдельным сообщениям зарубежных журналов существуют еще неконтактные взрыватели, в которых вместо электрического глаза работает магнитная стрелка, так же как в магнитной мине. Когда торпеда с таким взрывателем попадает в магнитное поле корабля, взрывается заряд. По времени действие магнитного взрывателя так рассчитано, чтобы торпеда взорвалась как раз под днищем корабля, где нет противоминной защиты.
